《遥感地质学》课程作业题目：遥感图像岩性及地层解译姓名：杨明珠班级：064131学号：20131002772授课教师：牛瑞卿2016年 5 月23 日遥感图像岩性及地层解译本研究区选择的是贵州省望谟县麻山乡，经纬度范围为122-124E、35-40N，麻山乡位于望谟县东部，始建于1995年，是全县建立最晚的乡。
乡政府所在地和平村距县城约54公里，东邻桑郎镇，南界纳夜镇，西接大观乡，北靠新屯镇和乐旺镇处于“麻山片区”中心区域位置；年平均气温15.1℃，年平均降雨1422毫米，最低海拔742m，最高海拔1484m，平均海拔1160m。
花坪镇位于贵州省遵义市凤冈县东北面，东邻德江、思南两县，南靠石径乡、龙泉镇，西与绥阳镇接壤，北面为德江县，总面积107.2平方公里。
花坪镇以丘陵地貌为主，构成东南与西北高，东北与西南低的地形特点，最高海拔1230米，最低海拔610米，平均海拔909米。
下图为研究区地质图，比例尺为1:20万。
研究区地质图研究遥感图像岩性及地层所使用的是landsat 7的数据，用ENVI所展示的是第7、4、3波段的RGB影像，如下图：放大来看可以看见左上角有一个呈椭圆形的区域，在影像上粗糙，层理不明显，在强烈切割地区，地形崎岖，分水岭尖，而上部为浑圆状，有时像碳酸盐岩形成的连座峰林，节理数量少而明显，植被分布不均，地面水系不发育。
由遥感图像的目视解译可以看出这片区域发育为粘土砾岩，特征明显，由该地区的矿产分布特征来看为高岭土矿，详细图像如下图：在图中可以看出颗粒状的粗糙形态，高岭土是一种非金属矿产，是一种以高岭石族粘土矿物为主的粘土和粘土岩。
因呈白色而又细腻，又称白云土。
因江西省景德镇高岭村而得名。
其质纯的高岭土呈洁白细腻、松软土状，具有良好的可塑性和耐火性等理化性质。
自然界中高岭土所包含的矿物主要分为粘土矿物和非粘土矿物。
其中粘土矿物主要包含高岭石族矿物和少量的蒙脱石、云母和绿泥石；非粘土矿物主要包含长石、石英和招的水化物，还有一些铁矿物如赤铁矿、菱铁矿、褐铁矿等、钛矿物如金红石等和有机质如植物纤维等。
遥感地质学-第13讲 遥感图像地貌解译
黄土地区出现异常水系或图像影纹，应该注意有可能存在隐
伏构造或地质体。 菱格状影纹（黄土）
肋骨状土梁（黄土）
常见地貌类型及其遥感解译
4、海岸地貌
海岸地貌：海洋与陆地的交互地带，海岸在构造运动、海水动力 、生 物作用和气候因素等共同作用下所形成的各种地貌。主要包括：海滩、 砂堤、砂咀、泻湖、海蚀洞、海蚀崖、海蚀平台、海蚀柱等。
到水下三角洲部分，多时相图像可分析浅海冲淤变化、演化趋势。
层物质孔隙度大、渗透率高，是油气储藏的场所。顶积层多细 质的三角洲平原 ，可以作为良好的盖层 。因此 ，三角洲是极 为良好的油气藏地貌类型。
常见地貌类型及其遥感解译
2、岩溶地貌
岩溶地貌：具有溶蚀力的水对可溶性岩石进行溶蚀等作用所形成的地表 和地下形态称，山区不发育，在平原区 发育、在遥感影像上呈带状。
• 泥质河漫滩一般呈浅灰-深灰色调，形态上有心滩、 方形、弧形、鬃岗状、堰堤式等，常有牛轭湖、 沼泽、洼地，植被发育，这时图案较为复杂，变 为斑斑点点的灰色调；
• 沙质河漫滩一般呈白色-浅灰白色。在热红外图像 上呈深色调。
特（征一与地）貌地类貌型、解地译貌目形态的与地质体等之间的关系。同一地点、
同一地貌形态在不同比例尺、不同类型图像上解译标志差异性。
3（．从二正）常地地貌貌中解识译别出要异领常地貌，常与岩性、构造有密切关
系，如倒钩状水系。
4．要对各种标志进行综合分析。地貌解译与地质解译相结合。 5．有条件时对航片和卫片进行对比解译分析，编制各种地貌 图件。
星
（3）泥石流：源区呈弧形呈弧形、山坡陡峻、岩石破碎强 遥
烈、色调深浅不一，冲沟内有大量松散固体呈浅色，冲沟 感
第六章 遥感图像岩性地层解译
色 调
岩性
影纹 图案
地形(貌)
水 系
植被与 土地利 用
其 他
无层理、 有岩相带、 围岩蚀变 带，岩体 长轴常与 构造走向 一致
侵 入 岩
均匀， 随岩性 (酸性-基 性)色调 从浅-深 变化
穹 浑圆状、 缓 串珠状 丘 较 地
形 圆 陵 高
低 滑 或 山
稀疏树 枝状、 环状放 超基性 射状水 岩类不 系 明 显 ， 发育 受裂隙 控制 树枝状， 环状、 放射状、 平行状 水系 植被稀 少，土 壤层不 发育
1.1.2 沉积岩的图形特征 沉积岩的主要构造特征是成层性--层理。成 层的沉积岩以不同的产状，在不同的地区和构 造环境中具有以下特征： （1）朵状条纹条带，反映区域构造环境稳定 。 （2）弧形、环形、封闭型、折线型和迥曲线 型条纹条带；反映强烈强压环境。 （3）直线型条纹条带，反映单一构造环境。
（1）由无色和浅色矿物（石英、透闪石、透辉石等）组成的石 英岩、大理岩、钙镁硅酸盐岩石等，其风化面颜色一般较浅，反 射率偏高，色调较浅； （2）由暗色矿物组成的岩石，如片麻石、角闪片石、辉石岩等 ，其表面风化颜色偏深，反射率一般低于10%，呈深灰色至黑色 调。
1.3.2 变质岩的图形特征 正变质岩：在RS图像上具备岩浆岩和变质作 用产物的双重影纹特征。如，侵入岩体的块状 图形背景上迭加许多细断续线纹。 副变质岩：具备沉积岩和变质作用产物的双 重影纹特征。即在沉积岩的图形类型上迭加细 小的迥曲状条纹条带。在变质构造片理和片麻 理与原岩层理一致时，表现为成层岩层的图形 特征，其中细线纹尤为发育。当变质构造与层 理一致时，往往细线纹与地层条带呈斜交或直 交的交叉线纹。此外，常见有似层状，透镜状 ，肠状或回曲状图形。
.archivetemp第6章 遥感图像岩性地层解译2014
用产物的双重影纹特征。如，侵入岩体的块状 图形背景上迭加许多细断续线纹。
副变质岩：具备沉积岩和变质作用产物的双 重影纹特征。即在沉积岩的图形类型上迭加细 小的迥曲状条纹条带。在变质构造片理和片麻 理与原岩层理一致时，表现为成层岩层的图形 特征，其中细线纹尤为发育。当变质构造与层 理不一致时，往往细线纹与地层条带呈斜交或 直交的交叉线纹。此外，常见有似层状，透镜 状，肠状或回曲状图形。
第六章 遥感图像岩性、地层解译
●三大岩类的主要影像特征 ●岩性解译的方法与要领 ●沉积岩——地层解译方法
岩性及地层解译是遥感图象地质解译的重 要内容与基础，并与构造解译、矿产解译等密切 相关。由于三大岩类内在因素的差异和受复杂的 外部因素影响，岩性及地层解译标志常具有多变 、多解性等特点，因而增加了解译工作的难度。 如何把握住各种岩性的解译标志，提高解译的速 度和精度，通过多年的解译实践，体会到岩性及 地层解译要善于分析对比、抓住典型特征、利用 组合规律进行解译。为此，需注意以下三个问题 ：
1.3.3 变质岩类图像的主要解译标志 变质岩类图像解译与沉积岩和岩浆岩图像解译相比，
其难度较大。原因是变质岩岩石类型复杂、岩相变化大、 厚度大小不一，不稳定。解译时以岩性组合为单元，以 影纹特征为主要标志，结合其它特征标志进行综合解译。
解译时一般从水系分析着手，变质岩的水系常呈丰 字型或羽毛状水系。在影纹组合上常呈断续的细条纹条 带，在假彩色合成图像上尤为突出。当原岩是岩浆岩时， 它呈环状，其形态特征与岩浆侵位时形成的环形构造十 分相似，但变质岩类环形构造不太明显，在环形中常有 一些细的条纹叠加，在遥感图像上有些部位较明显，有 些部位十分隐晦，它是变质岩的片麻理在影像上的特征。 变质岩类遥感图像主要解译标志见下表：
第七章.遥感图像岩性解译及地层分析

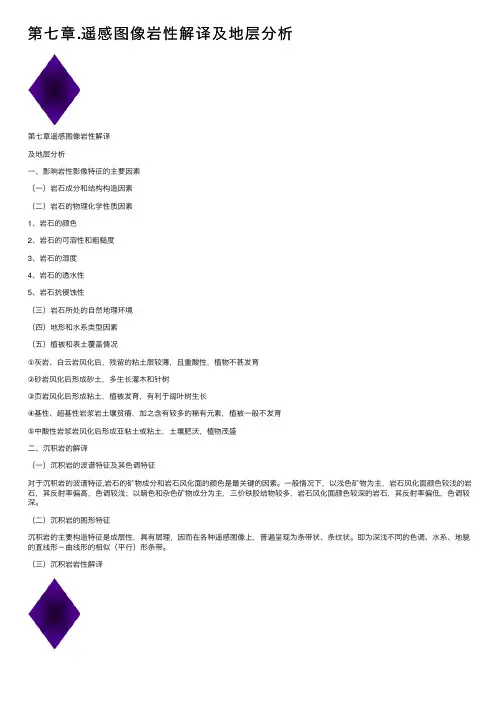

第七章.遥感图像岩性解译及地层分析第七章遥感图像岩性解译及地层分析⼀、影响岩性影像特征的主要因素（⼀）岩⽯成分和结构构造因素（⼆）岩⽯的物理化学性质因素1、岩⽯的颜⾊2、岩⽯的可溶性和粗糙度3、岩⽯的湿度4、岩⽯的透⽔性5、岩⽯抗侵蚀性（三）岩⽯所处的⾃然地理环境（四）地形和⽔系类型因素（五）植被和表⼟覆盖情况①灰岩、⽩云岩风化后，残留的粘⼟层较薄，且重酸性，植物不甚发育②砂岩风化后形成砂⼟，多⽣长灌⽊和针树③页岩风化后形成粘⼟，植被发育，有利于阔叶树⽣长④基性、超基性岩浆岩⼟壤贫瘠，加之含有较多的稀有元素，植被⼀般不发育⑤中酸性岩浆岩风化后形成亚粘⼟或粘⼟，⼟壤肥沃，植物茂盛⼆、沉积岩的解译（⼀）沉积岩的波谱特征及其⾊调特征对于沉积岩的波谱特征,岩⽯的矿物成分和岩⽯风化⾯的颜⾊是最关键的因素。
⼀般情况下，以浅⾊矿物为主，岩⽯风化⾯颜⾊较浅的岩⽯，其反射率偏⾼，⾊调较浅；以暗⾊和杂⾊矿物成分为主，三价铁胶结物较多，岩⽯风化⾯颜⾊较深的岩⽯，其反射率偏低，⾊调较深。
（⼆）沉积岩的图形特征沉积岩的主要构造特征是成层性，具有层理，因⽽在各种遥感图像上，普遍呈现为条带状、条纹状。
即为深浅不同的⾊调、⽔系、地貌的直线形－曲线形的相似（平⾏）形条带。
（三）沉积岩岩性解译三、岩浆岩的解译（⼀）岩浆岩的波谱特征及其⾊调特征超基性、基性、中性和酸性岩浆岩岩⽯的波谱特征有明显规律可循。
超基性基性中性中酸性酸性碱性暗⾊矿物多少浅⾊矿物少多岩⽯反射率低⾼像⽚上⾊调深浅⿊⾊深灰灰浅灰灰⽩⽩（⼆）岩浆岩的图形特征侵⼊体的形态，主要有圆形、椭圆形、环形、似长⽅形、团块形、透镜状、串珠状、分枝状、不规则块状、脉状等。
时代较新的⽕⼭岩，由于⽕⼭机构保存⽐较完整，它们往往以醒⽬的图形：锥形、⾆形、放射状、环状、桌状和平台状等类型展现在图像上。
熔岩⾯上还可见到绳状流动构造和纵向、横向冷却裂沟。
（三）岩浆岩岩性解译四、变质岩的解译（⼀）变质岩的波谱特征及其⾊调特征⼀般情况下，正变质岩的波谱特征和⾊调特征与岩浆岩相近，副变质岩的波谱特征和⾊调特征与沉积岩和部分⽕⼭岩接近。
《遥感图像解译技术在水文地质研究中的应用》
遥感图像解译技术在水文地质研究中的应用0 引言为了更好的建设水文地质直接或间接解译标志，指导水文地质环境地质测绘，获取常规地面调查难以取得的水文地质信息，减少野外工作量，提高工作效率和成果质量，通过遥感图像解译技术，对研究区地质、构造进行遥感解译，并利用遥感信息的多源性、时间周期性以及空间宏观性特点，分析处理提取的影像数据资料，确保研究区水文地质勘查工作的准确性、可靠性，对提高地质环境工作预见性具有积极意义。
1 研究区地质及水文地质条件1.1 地质概况研究区内地层包括三叠系、侏罗系、白垩系和第四系，详见表1-1。
表1-1 井田地层系统表根据勘探情况，研究区煤层赋存稳定，没有大型断裂构造，仅存在部分宽缓的禢曲，该区构造复杂程度属中等偏简单。
1.2 研究区水文地质条件研究区的断裂构造不发育，水文地质边界条件和类型和区域情况类同。
对矿井充水有影响的含水层为下白垩统志丹群孔隙、裂隙承压含水层和中侏罗统直罗组、延安组上、中部（煤8层顶板以上）砂岩复合承压含水层，以上两个含水层其井田北边界和东边界为补给边界，西边界和南边界为排泄边界，地下水补给来源为井田边界处地下含水层的侧向补给，地下水自北东向西南流出研究区，地下水流场情况见图1-1、图1-2。
图1-1 环河组承压水等水压线图图1-2 华池、洛河组承压水等水压线图根据研究区自然条件和含、隔水层的赋存情况，地下水分为第四系松散岩类孔隙、裂隙潜水和前第四系碎屑岩类裂隙、孔隙承压水两大类。
对矿井开采有影响的含水层主要为前第四系碎屑岩类裂隙、孔隙承压水，其他含水层影响小。
总体来说，井田水文地质条件中等，地表水和地下水对矿井开采影响较小。
2 遥感数据处理与信息提取在对研究区进行遥感数据处理与图像解译过程中，以卫星数据为主要的遥感信息源，DEM 为高程信息源，通过分析卫星影像数据，特别是植被、水体、土壤和岩石光谱等特点，在常规的图像校正、镶嵌等技术基础上，充分挖掘卫星数据与地下水、生态有关信息，为生态、水文地质信息提取和遥感解译提供技术基础。
遥感地质解译分析
遥感地质解译分析一、遥感图像地质解译的基本内容包括：①岩性和地层解译。
解译的标本有色调、地貌、水系、植被与土地利用特点等。
②构造解译。
在遥感图像上识别、勾绘和研究各种地质构造形迹的形态、产状、分布规律、组合关系及其成因联系等。
③矿产解译和成矿远景分析。
是一项复杂的综合性解译工作。
在大比例尺图像上有时可以直接判别原生矿体露头、铁帽和采矿遗迹等。
岩性和地层解译和矿产解译和成矿远景分析尚未关注，主要看构造解译。
二、构造解译所谓地质构造是指组成地壳的岩层和岩体在内、外动力地质作用下发生的变形变位，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等组成地壳的岩层和岩体。
关于从遥感影像上应该解译哪些构造信息，并没有一个确切的标准，都是根据实际项目需求结合遥感图像信息提供量进行适度解译。
根据实际情况，受限于遥感影像的分辨率，节理与劈理等小型构造（一般长为几厘米到几米，宽为几厘米到几十厘米）无法进行识别解译，遥感解译目标应放在中型和大型构造上。
按朱亮璞《遥感地质学》书上章节分类，遥感地质构造解译对象可以有褶皱、断裂及线性构造、环状构造、隐伏构造和活动构造。
关于褶皱：虽然通过目视解译在一定程度上可以识别某些类型的褶皱，但通过查找文献，发现对褶皱进行解译的几乎没有。
图88背斜（图87中的）北翼地层产状影像特征原因是褶皱构造形态表现过于复杂多变且出露形态也不定。
小型褶皱大小可以只有几厘米，大型褶皱尺度规模则可以达到几十上百米，同时因为褶皱大部分都深埋在地底，出露面积较小，而遥感探测技术特点决定其更多的是对地表平面上的地质构造信息的反映，仅通过影像无法真实反映褶皱形态。
图87线性褶皱引起的地层对称展布的影像（Quickbird）特征图中方框自上而下分别为图88、图89、图90的位置图89背斜（图87中的）南翼地层产状影像特征图90背斜（图87中的）核部地层产状影像特征上示褶皱其部分深埋地下，无法在影像上直接勾画其形态。
《遥感原理与应用》-实习四 遥感地质解译
干旱区 碳酸 盐类 潮湿区
可发育有 呈陡峻山 较均匀的浅 水系以细 条纹条带状 势，山脊走 -中灰色调 小冲沟为主 影纹 向连续 基岩区为浅 灰色调，植 斑块状不 被覆盖多呈 规则 深灰色调 溶蚀地貌 发育
内向水系 植被茂盛， 裂隙均匀 为典型，星 农田，村镇， 分布，并成 点状，冲沟 道路集中在 组出现 稀疏短而浅 河谷
主要内容 一、遥感岩性解译及其标志
遥感岩性解译及其标志
遥感岩性解译 依据遥感资料波谱与空间信息特征来判断
出露地面的岩石物性和产出特点。
遥感岩性解译内容 1、建立解译标志
2、岩石的物性与类型、产出状况
3、尽可能解译不同岩性的分界
4、分析各种岩性展布状况、变化及其相互关系
岩浆岩解译标志 1、在图像上岩浆岩体具有比较规则的平面几何形
态，常呈圆、椭圆、透镜状、脉状等
2、除少数熔岩外，岩浆岩多数缺少层理影像特征
3、在遥感图像上出露规模较大的侵入岩，常具环
状、放射状等类型的水系、节理或岩脉群
岩浆岩遥感解译标志表
标志 色调 岩性 影纹图案 地形（貌） 水系 植被与土地 利用 其他
侵入岩
均匀，随 岩性（酸性 -基性）色 调从浅到深 变化
有条纹条带 影纹，条纹 呈直线形、 扭曲状、环 状或不规则
变质岩解译标志 1、变质岩石的微地貌、微水系及冲沟发育
2、在遥感图像上有时会看到隐约显示的细的纹线构造
3、有时会观察到很好的大理岩、石英岩、磁铁石英岩
夹层，并构成垅脊状突起的正地形
4、风化剥蚀的结果在图像上会形成皱纹状、密集的蠕
虫状等几何形态的纹理图案
变质岩遥感解译标志表
标志
色调
岩性
地貌
水系
遥感图像岩性解译及地层分析
二、侵入岩解译
侵入岩解译较为容易，解译效果也比较好。主要从以 下几个方面进行解译：
(1)首先是形态特征，尽管侵入岩岩石类型多，具有不 同成因、不同时代的侵入岩，但它们都有一个共同的形态 特征，在遥感图像上呈圆形、椭圆形、透镜状或不规则的 团块状，规模大小不一。 (2)与围岩呈侵入接触关系，在遥感图像上反映比较清楚， 可看到岩体切割了围岩的层理、片麻理或片理 (3)在大比例尺图像上可看到岩体的原生构造环状节理、 放射状节理以及悬垂体、析离体。 (4)有些岩体与围岩接触带形成接触式矿体 ，常用采场、 采坑，它们可作为识别和圈定岩体边界的标志。
2.基性、超基性岩体 基性、超基性岩体反射率最低（ρ=10~15%）,在图像上呈深
灰色，灰黑色调，由于含有大量的暗色矿物，易风化常形成负地形。 基性、超基性岩体常含有稀有元素导致植被很不发育。此外，岩体 受区域深大断裂的控制，多个基性、超基性岩体呈线状展布，如在 西藏萨茄幅图像上，沿雅鲁藏布江断裂带分布有几个超基性岩体，
野外地质调查表明，一个岩体往往是一个多期次侵入的复 式岩体。不同期次侵入的岩体在成分、结构构造上有所差 异， 结构构造差异的岩石反映在地貌形态特征上，细粒
结构的岩石多构成峰岭地貌，中粒结构的岩石形成块状地 貌，粗粒似斑状岩石多呈现山间盆地地貌特征。因此利用 大比例尺航空像片以色调〈或色彩〉、影纹、地貌可区分 复式岩体中的多期次侵入体。不同期次侵入的岩体,因它 们的成分、结构构造的差异，造成地貌、水系、影纹特征 的不同，如图6-6中，A为海西期晚期黑云母花岗岩体， 呈浅色词,具有放射状水系；B为加里东期的花岗岩岩体， 地形较A起伏，两者从色调、地貌上可以区分。它们为侵 入接触。又如图6-7中为海西中期花岗闪长岩沿背斜核部 侵入到地层C中，晚期花岗岩体B又沿两者的接触面侵入， A与B两者的水系A发育有不同的影纹特征在图像上可以区 分。
遥感解译沉积岩岩性及其运用分析
遥感解译沉积岩岩性及其运用分析在地质调查工作中，常用遥感技术，通过遥感进行岩性解译，比常规的地质调查方法具有更加明显的优势。
遥感技术使用范围广，速度快，结论高效，对于自然地理条件相对恶劣的地区，无法实地踏勘的地区，遥感技术都提供了可行的方法。
通过遥感技术，分析地区波谱信息，从而帮助全面了解地区的地质情况。
在沉积岩地区，应用遥感岩性解译，是充分利用不同遥感影像的处理，以岩石光谱理论为基础，使岩性光谱信息特征增强，从而对目标岩性信息进行有效提取。
沉积岩具有悠久的历史，在地球的发展演化中，在油气勘探开发，大型工程建设，地质灾害等中，研究沉积岩十分重要，利用遥感技术，可以进行更全面的地质调查工作。
1 研究区遥感图像及样品光谱数据的预处理流程本次研究分析选取大龙口地区为例，大龙口地区是一个典型的地质剖面，该地区悬崖陡壁比较发育，开展地质调查工作比较困难，可以应用遥感技术，分析该地区的沉积岩岩性。
在区域地质调查中，光谱通常使用可见光-短波红外段0.38μm-2.5μm，热红外光谱段7.0μm-5.0μm。
根据本次研究的地区，可使用可见光-近红外光谱范围0.4μm-1.04μm，在整个范围内，进行岩性区别分析，反射率差异较大，岩矿具有明显的光谱特征。
根据需要的影像数据，预处理遥感影像，需要采取不同的方式。
本次研究应用主要是纹理解译，以及光谱识别。
解译图像纹理，需要对提取纹理特征、影像纹理特征反映等处理，尤其是高分辨率多光谱数据。
预处理包括图像增强、影像匹配、影像融合等等。
匹配影像光谱、实测光谱，识别光谱，为光谱信息，使影像反映获取影像的辐照强度，需要保存好影像光谱信息。
预处理包括图像增强、重采样等。
2 光谱分析本次研究地区，主要有七类沉积岩，包括凝灰岩，页岩，黑色泥岩，碳酸盐岩，凝灰岩等。
选取九种岩性解译，综合考虑，包括碳酸盐岩，凝灰质岩，粉砂质泥岩，沙砾岩，泥岩，页岩，细砂岩，粗砂岩，岩屑砂岩。
在研究区内，由于沉积岩岩性相对较少，因此识别解译相对比较容易。
第七章 遥感图像专题解译
3、水体反射率与混浊度关系
❖ 可见光波段混浊水比清水反射率高5%左右， 0.75—0.8处混浊水仍有较高反射率，到0.95 处，浑浊水才降至0。
❖ 测量结果，在0.6—0.7波段，反射率与混浊 度呈线性关系。
❖ 全色黑白片上：灰色。 ❖ 彩红外片上：浅兰或黄绿色。
4、反射率与叶绿素关系
❖ 水中叶绿素含量增加，在蓝光波段反射率 下降，绿光波段上升，红光段无明显变化， 红外波段则陡然上升。
0.65μm（红）处有两个叶绿素吸收带，在0.54 μm（绿）处有一小的反射峰，故呈绿色。 ❖ 由于黑白全色胶片对绿光的感光度较低，故影 像呈深灰色。
植被的光谱特征
❖ 0.76—1.3 μm波段吸收很少，反射率可高达45— 60%，原因是叶内细胞结构造成。由于不同种植物 的叶内组织结构不相同，故不同植物反射率在该波 段有较大差异。阔叶树反射最强，草本次之，针叶 树最弱。植物老化或受病虫时，反射率明显下降。
型有关，是判断地貌类型的有利依据。 ❖ 地貌判读的间接标志是土壤、植被和农作物。 ❖ 地貌判读应首先从地貌形态判读入手，了解和
掌握了地区的地形概貌后，再进行各种地貌类 型的判读和分析。
二、地形形态判读
❖ 陆地地貌可分为山地、丘陵、盆地、高 原、平原等主要类型。
1、地形形态判读——山地和丘陵
❖ 山地：在遥感图像上有明显的色调差异，阳坡 色调浅，阴坡色调深；阴坡色调又有差异：缓 坡色调浅，陡坡色调深。
调因风浪而不均匀。
第四节 植被解译
目的：有效确定植被的分布、类型、长势等信 息，以及估产，可以为环境监测、生物多样性 保护、农业、林业等有关部门提供信息服务。 ❖ 植物的光谱特征 ❖ 影响植物反射光谱的因素 ❖ 植物判读特点 ❖ 植被的航片判读 ❖ 植被的卫片判读
第六章遥感图像地貌解译
3、三角洲解译 ① 尖嘴－鸟嘴形三角洲:主流入海的河流，在波浪作用 强烈的环境中，三角洲仅沿主流伸入海中，向海凸出呈现 尖嘴形或鸟嘴形。例如长江三角洲。 ② 扇形三角洲:以河流作用为主，河道分叉多，含沙量 大，叉道之间地势低平，整个三角洲如扇状，如我国的滦 河、黄河三角洲。 ③ 鸟足状三角洲:河流在河口处分叉，泥砂沿河道沉积 ，分支向海内推进，形似鸟爪状。如美国的密西西比河三 角洲。
解译时应注意分析洪积扇的色调、水系及形态变异， 判定同一河流不同时期形成的多层洪积扇的重叠组合方式 和扇轴线有无偏移，为研究该区新构造运动提供依据。 ① 山麓洪积扇顶端或前缘呈直线状排列，是山前活动断裂 存在的反映 ② 山麓洪积扇呈叠瓦状或串珠状排列，是山麓带近期抬升 的反映 ③ 山麓洪积扇呈偏斜展布，是山麓构造不均衡升降的反映 ④ 新老洪积扇的识别
色 调 老 新 较浅 较深
ห้องสมุดไป่ตู้
主流线清楚程度 规 模 上下关系 不清楚 清楚 小 大 下 上
二、海岸地貌解译
1、海岸地貌：海蚀崖、海蚀平台、海蚀穴、海蚀柱 2、海积地貌：海滩、沿岸沙坝、水下沙坝、沙嘴、泻湖
三、岩溶地貌解译
1、岩溶地貌在航片上的特征
① 色调 ② 形态 ③ 植被
2、岩溶地貌类型
① 溶沟 ② 溶蚀残山和峰林 ⑤ 坡立谷 ③ 溶蚀漏斗
滑坡
2、河流阶地解译 是沿河谷两侧展布，高出河漫滩的平台。其上常常有农田 、村庄分布，植被发育。 在遥感图像上多数可以识别阶地类型：
侵蚀阶地:阶地全由基岩组成，多见于构造抬升的山区河谷中。阶面和阶 坎色调较暗而均一，阶面上没有或偶有零星河流沉积物，可见明显的基 岩露头。 堆积阶地:阶面和阶坎全由河流沉积物组成。在河流中下游最常见，阶面 平整，色调浅而均一。若其上有耕地和居民点，则为几何图形花纹。 基座阶地:阶地下部底座为基岩，上部为河流沉积物。阶面色调浅，基座 色调暗，在阶地陡坎上能观察到断续的陡崖和基岩出露地段。
遥感图像地质构造解译
4.3.3 逆掩断层 这类断层的断面倾角小，在地面的出露线 常呈曲线，由于风化和崩塌作用，在图像上很 难辨别它。 4.3.4 平移断层 在图像上，平移断层的水平错动迹象，在 地形水系和地质体错动上反映最为明显，沿断 层两侧还可见到一些派生的扭动构造。
4.4 断裂构造力学性质的解译 根据断裂构造形成的力学机制，可分为：压 性、张性、扭性、压扭性和张扭性等五类断裂构 造。 4.4.1 压性断裂 平面形态：以舒缓波状为主，延伸较远，走 向稳定。带内常见有构造透镜体，挤压片理。旁 侧常有“入”字形分支小断裂。若断裂以多条压 性断裂组成，常还可见较大规模的透镜状岩块。
第七章
遥感图像地质构造解译
●构造解译的基本要求 ●岩层产状的解译 ●褶皱构造的解译 ●断裂构造的解译
Hale Waihona Puke §1 构造解译的基本要求 1.识别和勾绘图像上能够显示出来的各种 构造形迹； 2.鉴别各种构造形迹的性质，并测定其有 关产状要素； 3.分析各种构造形迹的空间展布及其组合 关系，确定其生成顺序，将其有生成联系的构 造形迹配套，分析其力学机制； 4.编制构造解译图或构造纲要图； 5.研究工作区的构造特征和构造运动发展 史。
4.4.5 张扭性断裂 与扭性断裂极为相似，一般在图像上不易区 分，需要配合较多的地面工作才能鉴别。
思考题
1. 地质构造的解译内容包括哪些方面？ 2. 水平岩层、直立岩层、倾斜岩层在遥感图像 上有何表现？ 3. 在遥感图像上进行岩层产状测定，常用的方 法有哪些？ 4. 在遥感图像上如何进行褶皱构造解译？如何 确定褶皱构造的类型？ 5. 在遥感图像上如何进行断裂构造解译？如何 确定断层的性质？
4.4.4 压扭性断裂 压扭性断裂的影像特征与压性断裂比较接近 ，它们既有相似之处，也有不同的地方，主要表 现为： （1）压扭性断裂的能成组出现，但其中有一 条明显的主干断裂； （2）由于压扭性断裂具有扭动性质，因此常 呈雁列或排列，断裂带内构造透镜体以及与之有 成因联系的山体和盆地，其走向与断裂带的走向 之间往往有一定角度相交； （3）压扭性断裂带两侧，有时也会出现共轭 扭裂面，但两组扭裂面的发育程度不一定相等。
第7章 遥感图像岩性解译
物理风化为主ρ干冷＞ρ湿热
化学风化为主ρ干冷＜ρ湿热
第五节 遥感图像地层分析
一.遥感地层单位与地层划分
遥感资料记录地壳表层各种岩性的波谱与空间信息 对层状岩石分布区: 岩石矿物成分 物理、化学性质不同 色调、地貌、水系、植被…有不同程度差异 这种差异沿岩层展布方向 影像差异 （条带、条纹状图案 条带、条纹状色调带）
腾冲新生代火山群
MSS 5
长白山天池火山口湖
MSS 7
第二节 沉积岩与松散沉积物解译
反射波 谱特性 差异 不同的色调
第二节 沉积岩与松散沉积物解译
一、沉积岩解译的主要标志
1、形态和花纹特征 可用层理构造所形成独有的图像特征进行解译。 条纹影像的清晰程度取决下列因素： （1）该沉积岩与相邻岩层颜色差异是否明显； 一套沉积地层中岩性差异大—条带、条纹清晰 一套沉积地层中岩性差异小—条带、条纹隐晦模糊 （2）岩层差异风化形成的微地貌是否显著； （3）地面植被和表土掩盖程度（与岩层的含水性、坡残积 物成分有关） （4）成像地段岩层产出状况、地形、光照条件与成像照射 角度。
2.35μ m CO32-
第二节 沉积岩与松散沉积物解译
二、主要沉积岩解译特征
第二节 沉积岩与松散沉积物解译
三、松散沉积物解译
第三节 变质岩的解译
一、区域变质岩 区域变质岩是变质岩类中分布最广的岩石，是 遥感解译的主要对象。接触变质岩与动力变质岩分 布规模小，并只在某些特定地质构造地段内出现。 区域变质岩在遥感图像上基本特点： 主要看其原岩特点、变质程度、矿物成分，一般： 原岩是岩浆岩的波谱特性及色调与岩浆岩相似 原岩是沉积岩的波谱特性及色调与沉积岩相似
二、岩性解译要领
二、岩性解译要领
第六节 遥感图像岩性及地层解译
塑性流动的肠状、飘带状影像
变质程度越高 原岩图形特征越模糊单调
（4）变质岩解译
（4）变质岩解译
主要内容
（1）概述 （2）岩浆岩解译 （3）沉积岩解译 （4）变质岩解译 （5）遥感地层单位 （6）小结
（5）遥感地层单位
• 一.遥感地层单位与地层划分
遥感资料记录地壳表层各种岩性的波谱与 空间信息 对层状岩石分布区: 岩石矿物成分 物理、化学性质不同 色调、地貌、水系、植被…有不同程度差异 这种差异沿岩层展布方向 影像差异 （条带、条纹状图案 条带、条纹状色调带）
•
（5）遥感地层单位
• ⑵.较老的构造形迹、岩脉、侵入体等被 上覆新地层截然掩盖 ⑶.上下地层构造线方向、褶皱形式、褶皱
和断裂发育程度、变质程度明显不同
⑷.上下地层地貌景观、水系特征明显不同
⑸.不整合面上常有由上覆地层底砾岩形成
的陡坎
（5）遥感地层单位
（5）遥感地层单位
• 三.岩相变化的研究
岩相变化:地层沿走向岩性等的变化
2.沉积岩解译
图
像对上可见砾岩发育有两组垂直节理，将岩层交切呈奇形怪状的的块状岩块， 类似石灰岩地区，节理控制沟谷方向，植被分布不均，像对上还可见砂岩地形低 缓，植被较密，节理不明显。
（3）沉积岩解译
砂岩
砂岩颜色、粒度、成分、结构和层厚均多变，所以判译 标志也不定。主要特点为： 层状比较明显而稳定，节理较发育，在潮湿地方节理影 像不明显，干旱地区明显，节理对末级水系、冲沟发育控 制作用明显。 颗粒大小及成分，对砂岩地貌形态有较大影响，如石 英砂岩为尖棱状陡峻山体，长石石英砂岩为中等陡峭地形， 中粗粒砂岩形成较陡地形，粉沙岩则为低缓浑圆地貌。
（2）岩浆岩解译
第7章 遥感图像岩性解译
一、中酸性岩体解译
2、形态和花纹特征 • 大型侵入体（岩 基）—圆、椭圆 形或不规则团块 状 • 中小型侵入体 （岩株、岩 枝）—卵圆形、 透镜状、串珠状 • 节理系统被后期 岩脉充填—尤为 清晰（花岗岩）
第一节 岩浆岩的解译
第一节 岩浆岩的解译
第一节 岩浆岩的解译
一、中酸性岩体解译
3、地貌标志 中酸性侵入体，抗风化能力强，形成正地形。如岩基山 地、丘陵、岩脉形成垅岗，地形高凸。 4、水系特征 由于球形风化和节理对冲沟、小水系发育的控制，钳 状——树枝状水系，环状——放射状水系发育。 5、影纹图案 粗斑状、姜块状、鸡爪状
目的要求
掌握岩性解译的特点、岩性解译要领、岩性解译的主要方法、 遥感地层分析和岩性制图。
第七章 遥感岩性解译与编图
目 录
• • • • • 第一节 岩浆岩的解译 第二节 沉积岩与松散沉积物解译 第三节 变质岩的解译 第四节 岩性识别要领与解译方法 第五节 遥感地层分析与岩性制图
第七章 遥感岩性解译与编图
第三节 变质岩的解译
变质岩波谱特征
特征波谱（0.4~2.5μ m）主要
由铁、锰、铜等金属离子和羟
基、碳酸根离子及水引起。 铁、锰离子导致蓝光波段 曲线斜率增大； 2.2μ m、 2.35μ m为羟基、 碳
酸根离子的强吸收带。
第三节 变质岩的解译
一、区域变质岩
内蒙阴山南坡片麻岩中的透镜状巨厚大理岩夹层
每一条带——可能是一种岩石组成(具有一定厚度的灰岩、砂岩、 页岩)，更多的是以某种岩石为主的一套岩层。
第五节 遥感图像地层分析
一.遥感地层单位与地层划分
每一条带——可能是一种岩石组成(具有一定厚度的灰
岩、砂岩、页岩)
遥感地质学3 PPT.遥感岩性解译
＞10
岩浆岩在可见光与近红处波段的波谱特征与岩石中铁离子、羟 基和水密切相关。
在红外波段，岩石从酸性向基性超基性，吸收谷的位置向长波 红外方向偏移。
4.1.1 中酸性岩体解译
中酸性岩体波谱特征
4.1.1 中酸性岩体解译
中酸性岩体几何形态
大型岩基多成圆穹状、纺锤状或边缘不规则的 块状。而单个中小型侵入体的岩株、岩枝、岩盘 等常成圆-椭圆、透镜状、串珠状或大脉状。
水系以羽状、菱格状、树枝状为主，密度较小，其 末级小水系的发育明显受局部层理和节理构造控制。
粗碎屑岩有时因球形风化和沿陡崖崩塌等原因，在 全色黑白图像上呈粗糙的斑块或斑点影纹。
4.2.2 主要沉积岩解译特征
粉砂岩、粘土岩解译
这类岩石的影像特征是： 波状起伏的地形上，分布有大大小小不等，地形的相对高 差不大，分水岭浑圆的“馒头山”； 由于粘土岩类的透水性较差，故地面的水系密度大，为典 型的树枝状水系，地面水体多； 植被、耕地和村落多，常常是经济开发相对较好的地域； 由于这类岩层颜色多样，在遥感图像上构成色调、色彩不 同的纹带，断续隐约展布。夹杂在抗风化能力较弱的粉砂 岩、泥岩和粘土岩类中的砂砾岩和灰岩夹层或透镜体，常 构成清晰层理和岩层三角面； 低山丘陵地区常有蠕虫状、姜块状、细菱格状影纹图案。
2、岩石的形状特征
在大比例尺、高分辨率影像判读中，形状是另一重要标 志
岩浆岩的侵入岩体呈较规则的团块状或圆形，因此形状 是识别侵入岩体的主要标志。
岩浆岩的脉岩呈脉状、线状特征，当背景色调差异大时， 也易于识别。
沉积岩多呈条带状图形，火山岩有的呈条带状，也有的 呈团块状特征。
变质岩中的正变质岩，常保留岩浆岩的团块状特征，变 质岩中的副变质岩，常保留沉积岩的条带状特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《遥感地质学》
课程作业
题目：遥感图像岩性及地层解译
姓名：杨明珠
班级：064131
学号：20131002772
授课教师：牛瑞卿
2016年5 月23 日
遥感图像岩性及地层解译
本研究区选择的是贵州省望谟县麻山乡，经纬度范围为122-124E、35-40N，麻山乡位于望谟县东部，始建于1995年，是全县建立最晚的乡。
乡政府所在地和平村距县城约54公里，东邻桑郎镇，南界纳夜镇，西接大观乡，北靠新屯镇和乐旺镇处于“麻山片区”中心区域位置；年平均气温15.1℃，年平均降雨1422毫米，最低海拔742m，最高海拔1484m，平均海拔1160m。
花坪镇位于贵州省遵义市凤冈县东北面，东邻德江、思南两县，南靠石径乡、龙泉镇，西与绥阳镇接壤，北面为德江县，总面积107.2平方公里。
花坪镇以丘陵地貌为主，构成东南与西北高，东北与西南低的地形特点，最高海拔1230米，最低海拔610米，平均海拔909米。
下图为研究区地质图，比例尺为1:20万。
研究区地质图
研究遥感图像岩性及地层所使用的是landsat 7的数据，用ENVI所展示的是第7、4、3波段的RGB影像，如下图：
放大来看可以看见左上角有一个呈椭圆形的区域，在影像上粗糙，层理不明显，在强烈切割地区，地形崎岖，分水岭尖，而上部为浑圆状，有时像碳酸盐岩形成的连座峰林，节理数量少而明显，植被分布不均，地面水系不发育。
由遥感图像的目视解译可以看出这片区域发育为粘土砾岩，特征明显，由该地区的矿产分布特征来看为高岭土矿，详细图像如下图：
在图中可以看出颗粒状的粗糙形态，高岭土是一种非金属矿产，是一种以高岭石族粘土矿物为主的粘土和粘土岩。
因呈白色而又细腻，又称白云土。
因江
西省景德镇高岭村而得名。
其质纯的高岭土呈洁白细腻、松软土状，具有良好的可塑性和耐火性等理化性质。
自然界中高岭土所包含的矿物主要分为粘土矿物和非粘土矿物。
其中粘土矿物主要包含高岭石族矿物和少量的蒙脱石、云母和绿泥石；非粘土矿物主要包含长石、石英和招的水化物，还有一些铁矿物如赤铁矿、菱铁矿、褐铁矿等、钛矿物如金红石等和有机质如植物纤维等。
决定高岭土性能的主要是粘土矿物。
沉积岩的遥感图像目视解译可以根据基本的解译标志——色调、色彩、图形特征来判断，其中岩石的本色与铁和粘土含量有关。
地质图对应为：
在遥感影像的右半部分层状比较明显而稳定，节理较发育，在潮湿地方节理影像不明显，干旱地区明显，节理对末级水系、冲沟发育控制作用明显。
颗粒大小及成分对砂岩地貌形态有较大影响，因此可以判断为砂岩，遥感影像如图：
其中较低矮的部分为泥岩或泥页岩，形成丘陵地貌，有像碳酸盐岩形成的连座峰林地貌，则有少量碳酸盐岩。
地质图对应为：。
