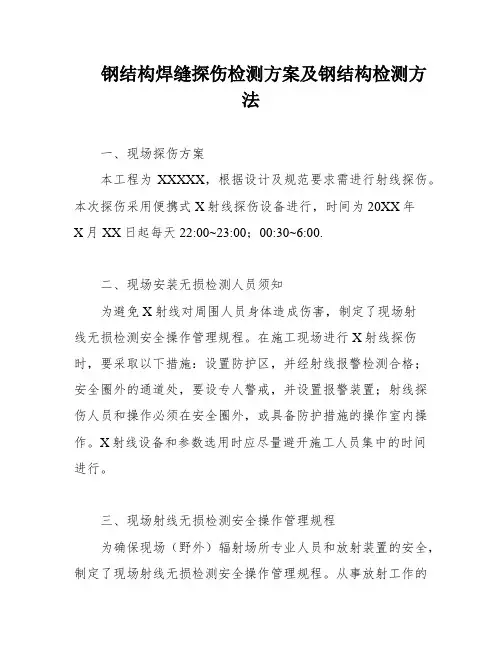

钢结构焊缝探伤检测方案及钢结构检测方法一、现场探伤方案本工程为XXXXX，根据设计及规范要求需进行射线探伤。
本次探伤采用便携式X射线探伤设备进行，时间为20XX年X月XX日起每天22:00~23:00；00:30~6:00.二、现场安装无损检测人员须知为避免X射线对周围人员身体造成伤害，制定了现场射线无损检测安全操作管理规程。
在施工现场进行X射线探伤时，要采取以下措施：设置防护区，并经射线报警检测合格；安全圈外的通道处，要设专人警戒，并设置报警装置；射线探伤人员和操作必须在安全圈外，或具备防护措施的操作室内操作。
X射线设备和参数选用时应尽量避开施工人员集中的时间进行。
三、现场射线无损检测安全操作管理规程为确保现场（野外）辐射场所专业人员和放射装置的安全，制定了现场射线无损检测安全操作管理规程。
从事放射工作的无损检测人员必须接受国家卫生防疫部门组织的体检，并经省环保厅组织的辐射防护知识培训考核取得《放射工作人员证》，方可从事放射工作，并持证上岗。
四、现场辐射事故应急预案暂无明显问题的段落，不需删除。
五、无损检测专用工艺规程暂无明显问题的段落，不需删除。
2.在进行反射工作时，无损检测人员必须佩戴个人射线剂量计、携带射线计量报警仪，并穿戴好射线防护用品。
3.本公司在现场施工安装设备时通常采用X射线检测。
如果需要使用同位素放射装置，必须按照国家环保、卫生和公安部门规定的要求审报，完成相关手续，并按照书面规程的相关要求，做好装置的包装、警示标志、运输、存放、储存等一系列管理措施，并经许可才能实施。
4.在产品制作或安装现场进行X射线检测工作前，应按照GB《工业X射线探伤放射卫生防护》的标准，围绕辐射作业现场划出控制区和管理区的范围。
5.如果在现场进行γ射线检测工作，应按照GB《工业γ射线探伤放射卫生防护》的要求，围绕辐射作业现场划出控制区和监督区范围。
6.应在控制区边界外设置围栏和醒目的警示标志，夜间探伤应设置红灯警示，并在各个路口安排专人看管，整个作业过程应有专人负责统一指挥，绝对防止任何人员误入辐射场所内，造成放射责任事故。
钢结构焊缝射线照相检验实施细则
***公司钢构作业指导书钢结构焊缝射线照相检验文件编号：版本号：编制：批准：生效日期：主题钢结构焊缝射线照相检验实施细则生效日期钢结构焊缝射线照相检验实施细则1. 检测依据1.1 GB50205-2001钢结构工程施工质量验收规范1.2 JGJ81-2002建筑钢结构焊接技术规程1.3 TB10212-2009铁路钢桥制造规范1.4 JTG/T F50-2011公路桥涵施工技术规范1.5 GB/T3323-2005金属熔化焊焊接接头射线照相2. 适用范围：适用于2～50厚材厚度的碳钢，低合金钢、不锈钢、铝及铝合金、钛及钛合金材料对接焊接、钢管对接、焊缝的X射线探伤。
3．设备仪器X射线机（型号）具备有足够的穿透力4. 检测技术要求4.1按照GB50205-2001规范中第5.2.4条的规定，当超声波探伤不能对缺陷作出判断时，应采射线探伤，其检验等级及缺陷分级按表1执行。
表14.2按照TB10212-2009规范中第4.9.14条的规定，对于母材厚度小于或等于30mm(不等厚对接时，按薄板计)的主要杆件受拉的横向、纵向对接缝除按表2的规定进行超声探伤外，还应按接头数量的10%（不少于一个焊接接头）射线照相检验。
探伤范围为焊缝两端各250～300mm，焊缝长度大于1200mm，中部加探250～300mm。
对表面余高不需磨平的十字交叉（包括T字交叉）对接焊缝应在十字交叉中心的120～150mm范围内进行100%射线照相检验。
射线透照技术等级采用B级（优化级），焊缝内部质量达应到II级。
4.3按照JTG/T F50-2011规范中第19.6条的规定，射线探伤的质量分级、检验方法、检验部位和等级应符合表2的规定表25．检测前的准备5.1 仪器准备： X射线机按操作规程训机5.2 材料准备：适用合格中胶片、增感屏、暗袋、像质计，配制相应要求的显、定影液、准备好各类铅字、箭头、中心标记，搭接标记、贴片框及防散射的铅垫板。
射线探伤工艺作业指导书
射线探伤工艺作业指导书1有限公司目录1、主题内容2、适用范围3、对探伤人员的要求4、对透照工件表面的要求5、探伤比例的要求及合格级别6、器材的选择7、透照工艺8、胶片的暗室处理9、底片质量10、底片的观察11、记录报告12、安全防护1、主题内容1.1保证工业锅炉对接焊缝射线探伤的准确性，保证锅炉能够正常的运行。
2、适用范围2.1适用于工业锅炉的过热器、省煤器、集箱、压力管道等安装中管-管、管-板对接焊缝射线透照检测。
焊接方式为氩弧焊打底、手工焊盖面。
3、对探伤人员的要求凡从事射线探伤工作人员，都必须经过技术培训，并按3.1．照劳动部文件“锅炉压力容器无损检测人员资格考核规则”进行考核鉴定。
3.2无损检测人员按技术等级分高、中、初级。
取得各技术等级人员，只能从事与该技术等级相应的无损检测工作，并负相应的技术责任。
3.3操作人员应具有RT—I 以上资格证书，评定及审核人员应具有RT—II级以上资格证书。
3.4从射线探伤人员应能辨别距离400mm远的一组高为0.5mm，间距为0.5mm的印刷字母。
4、对透照工件表面的要求4.1焊缝及热影响区的表面质量（包括余高高度）应经外观检查合格。
表面的不规则状态在底片上应不掩盖焊缝中的缺陷或与之相混淆，否则应做适当的修整。
4.2焊缝外观检验合格后，由检验员签发《无损探伤委托书》。
4.3焊缝透照质量达到NB/T47013—2015标准AB级。
5、探伤比例的要求及合格级别5.1探伤比例的要求及合格级别5.2焊缝合格级别达到NB/T47013—2015标准的II级。
6、器材的选择6.1焊缝透照选用理学----300或国产300周向射线探伤机，固定焊缝选用理学-----2505或丹东----2505定向射线探伤机。
胶片选用爱克发型6.2．6.3增感屏选取用厚度为0.03mm的铅箔增感屏，暗盒选用360×80和240×80两种，选用铅质阿拉伯数字英文母。
01焊缝射线检测通用工艺规程
压力容器射线检测通用工艺规程1、总则1.1、本规程规定了钢制压力容器主要受压元件的熔化焊对接接头的χ射线检测技术和质量分级要求。
1.2、本规程适用于本企业的钢制压力容器制造过程中所有A、.B类焊缝的射线照相检测。
本规程规定的射线检测技术分为三级：A级—低灵敏度技术；AB级—中灵敏度术；B级—高灵敏度技术。
1.3、本规程不适用于钢制压力容器制造、安装过程中C、D类焊缝的射线照相。
2、引用标准GB11533 标准对数视力表GBZ117 工业χ射线探伤放射卫生防护标准GB18871 电离辐射防护与辐射源安全基本标准GB/T19348.1 无损检测工业射线照相胶片第1部分: 工业射线胶片系统的分类GB/T19348.2 无损检测工业射线照相胶片第2部分:用参考值方法控制胶片处理GB/T19802 无损检测工业射线照相底片观片灯最低要求JB/T7902射线照相用线型象质计NB/T47013.1 承压设备无损检测第1部分: 通用要求NB/T47013.2 承压设备无损检测第2部分: 射线检测3、一般要求3.1、射线检测人员3.1.1、从事射线检测的人员必须符合NB/T47013.1-2015的有关要求3.1.2、从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
3.1.3、从事评片的人员未经矫正或经矫正的近距视力和远距视力应不低于5.0(小数记录值为1.0)，测试方法应符合GB11533的规定，应每年检查一次。
3.2、射线胶片3.2.1、A级和AB级射线检测技术应采用C5类或更高类的胶片，B级射线检测技术应采用C4类或更高类的胶片3.3、观片灯3.3.1、观片灯的主要性能应符合JB/T19802的有关规定，最大亮度应能满足评片的要求。
3.4、黑度计3.4.1、黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。
3.4.2、黑度计首次使用前应进行核查，以后至少每6个月进行一次核查。
射线探伤通用工艺规程
射线探伤通用工艺规程1.适用范围本规程适用于本公司厚度2-250mm的碳素钢、低合金钢、不锈钢、镍及镍合金及厚度2-80mm铜及铜合金制压力容器对接焊缝及钢管对接环缝的X射线透照检测。
同时也适用于厚度2-80mm铝及铝合金及厚度2-50mm钛及钛合金材料制压力容器对接焊缝的射线透照检测。
2.编制依据2.1JB/T4730.1-2005承压设备无损检测第1部分：通用要求2.2GB/T12604.2-2005无损检测术语•射线检测2.3JB/T7903-1999工业射线照相底片观片灯2.4JB/T5075-2004射线照相检测用金属增感屏2.5JB/T7902-1999线型像质计2.6HB/7684-2000射线照相用线型像质计2.7GB16357-1996工业X射线探伤放射卫生防护标准2.8GB18465-2001工业Y射线探伤放射卫生防护要求2.9GB18871-2002电离辐射防护与辐射源安全基本标准2.10压力容器安全技术监察规程（99版）2.11GB150-1998钢制压力容器2.12GB151-1999管壳式换热器3.人员资格及职责凡从事射线检测人员，必须经过上岗培训，并取得相应资格证，在持有有效的资格证书下，从事整个检测活动，并承担相应的工作和职责。
具有n级资格以上（包括II级）人员根据检测记录及评定结果，签发检测报告。
4.射线探伤一般程序探伤委托单一＞探伤准备（比例、编号、位置、打钢印、暗室）一跃占片一►调整机器一►曝光一►取片一►暗室处理一►整理评片一►发出质量通知单一产品探伤完工一►整理原始记录及签发报告一＞产品探伤资料编号存档。
5.焊缝表面要求及探伤时机5.1焊缝余高、表面及热影响区的外观质量必须符合JB/T4730.1〜4730.6-2005和有关标准要求。
5.2焊缝表面及热影响区的不规则在底片上的图像应不掩盖焊缝中的缺陷或与之混淆，否则应作适当修整。
5.3焊缝（工件）必须经外观检验合格后，由指定人员填写探伤委托单，并送探伤室。
焊缝实时成像探伤工艺和操作规程及标准要求
钢瓶焊缝实时成像探伤工艺和操作规程钢瓶焊缝实时成像探伤工艺和操作规程1. 基本要求1.1 焊缝表面要求：焊缝需经表面检验合格后，才能进行照相，焊缝表面不得有咬边，焊瘤及其它以影响图象评定的缺陷。
1.2 图象标志：铅字和有关标志应按标准规定有图象的正确位置上显示出来，且一定要与工件位置相符，以保证透照部位的鉴别。
另外，铅字码不得压在焊缝上。
1.3 标记：为保证工件在重拍时位置不发生偏移，故按规定的起点位置起拍第一幅图象，并划出起点的位置。
1.4 图象搭接长度：为防止漏检，每幅图象之间连接的搭接长度不少于10mm。
1.5 象质计放在射源侧，图象的灵敏度不低于JB4730-94标准AB级要求。
1.6 图象灰度：图象有郊评定区域内的灰度范围为80-230。
2. 器材技术要求及工艺标准：2.1 射线机采用恒压式小焦点连续检测X射线机，焦点为0.4*0.4mm，X射线机的能量应适应被检焊缝厚度的要求，并有一定的穿透能力储备。
2.2 图象增强器：图象增强器输入屏直径不小于150mm，分辩率不小于3.6LP/mm。
2.3 电视摄像机：采用光电耦合器件(CCD)或电子管线路摄像机, 采集分辩率不小于800*6 00象素。
2.4 计算机主要配置中央处理器：高于或等于166MMX内存：高于或等于32MB显示卡：在1024*768象素时，垂直刷新速度要高于或等于80Hz，高于或等于24位真彩色图象采集卡：采集分辩率768*576显示器：显示器屏幕尺寸不小于380mm，点距0.25mm，逐行扫描，显示分辩率1024*76 8象素2.5 系统分辩率：X射线实时成象系统分辩率应大于或等于1.4LP/mm3. 拍摄准备：3.1 准备好铅字片，按规定排齐字码，并核对所拍的工件，是否与字码一致。
3.2 字码卡应放置在被检工件的规定位置上对准钢瓶上的起始线。
3.3 应使射线中心束垂直于被摄位置的中心点。
3.4 应保持射线摄象焦距一致。
管道对接焊缝射线探伤通用作业指导书
管道对接焊缝射线探伤通用作业指导书云南省火电建设公司作业文件小ZS05 -2006 国电小龙潭电厂三期2⨯300MW机组扩建工程管道对接焊缝射线探伤通用作业指导书1 适用范围射线探伤作为一种比较成熟的无损检测手段，常常成为当今电力建设工程焊接质量检验的首选方法。
但透照质量的优劣，又决定着检测结果的准确性和公正性。
为使国电小龙潭电厂三期2⨯300MW扩建工程#8机组大、中直径钢管射线探伤规范化、标准化，以稳定和提高检验质量，保证施工安全，本作业指导书规定了大、中直径钢管(公称直径大于89mm)对接焊接接头(以下简称焊缝)的射线探伤方法及探伤结果评定要求。
适用于国电小龙潭电厂三期2⨯300MW扩建工程#8机组安装范围内以及为完成本工程而进行的焊工考试、焊工仿样、焊接工艺评定中直径大于89mm，壁厚≤20mm的钢管焊缝的射线探伤以及壁厚≥70mm管道焊缝的中间检验。
设备的入场检验以及公司中心试验室承担的其它工程中条件相同或相似的管道焊缝射线探伤工作也可参照本作业指导书执行。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL647-2004 《电站锅炉压力容器检验规程》DL869－2004 《火力发电厂焊接技术规程》DL/T821－2002 《钢制承压管道对接焊接接头射线检验技术规程》GB3323－87《钢熔化焊对接接头射线照相和质量分级》JB4730－94《压力容器无损检测》DL5009.1－2002《电力建设安全工作规程》(火力发电厂部份)国电电源[2002]49号《电力建设安全健康与环境管理工作规定》GB4792－84《放射卫生防护基本标准》3 编制依据《云南省火电建设公司企业标准.质量、环境和职业健康安全管理手册及程序文件》云南省火电建设公司小龙潭三期扩建工程项目部2006年01月07日批准 2006年01月07日实施宣ZX.03－2002《国电小龙潭电厂三期2 300MW扩建工程#8机组金属检验/试验施工组织专业设计》及《云南省火电建设公司中心试验室质量管理手册》4 定义4.1 单壁单影外透法：射线源置于管道外，胶片放置在射源另一侧管道内壁相应焊缝区域上并与其贴紧，利用射线对管道焊缝进行探伤的方法。
螺旋焊缝X射线无损检测工艺及施工事项
螺旋焊缝X射线无损检测工艺及施工事项一、主要内容的介绍：本工艺对管道现场探伤的准备工作，技术参数，标记放置，透照技术，暗室处理以及底片评定，资料管理，现场问题等做了一定的要求和指导。
1、准备工作：对探伤机械（xxQ3005）整理出适合的场地，特殊工种操作人员的工作平面，根据功率的大小划分控制区域（一般的控制距离为30m）操作人员佩戴个人剂量监控设备和防护用品。
2、技术参数：探伤机型Q3005,板厚4—8mm，Q235碳素结构钢，透照电压200 ，曝光时间5min（根据透照的材料和壁厚选择相应的电压和曝光时间），焊缝长度为L(周长)，检测标准JB/T4730.2—20053、标记放置：对探伤管件的位置进行详细的编号本公司采用NQ-GN-GS-4来表示那区供暖给水管道4#接头，在底片上放置的位置应距焊缝影像》5mm。
4、透照质量：A表普通，AB表示较高B表示高，在保证能够穿过材料的基础上尽量选用低强度的射线。
5、暗示处理：选用手工冲洗一般用浸槽的方式，显影时间印版在7min，显影温度一般在18-20摄氏度，定影时间为10-15min；水洗时用水流冲洗20-30min,然后自然晾干。
6、底片的评定：不能出现咬边的现象，底片的边缘不能出现暗影。
公司评定时发现胶片焊缝边缘有暗影即咬边现象及检查出螺旋焊管本身的焊缝，焊接时产生的气泡。
7、安全防护:探伤工作人员必须具备放射工作人员证，使用机械确保能够正常使用，对周边路人和闲杂人员进行疏导，保证控制区的边缘距放射源30M远，拉警戒线。
8、探伤前要提交探伤申请表，按照申请表上允许探伤的时间开始探伤，准时停止探伤，尽量减少曝光时间。
二、施工注意事项1、螺旋焊缝施工时应根据主材选择合适的焊材（Q235是普通碳素结构钢，当作为一般结构焊接时，可搭配E43系列焊条使用，一般多使用E4303焊条。
当其作为动载荷或是复杂的厚板结构时，一般选用E4315、E4316、E5015、E5016焊条。
工艺管道无损检测(X射线)
工艺管道无损检测（X射线）施工工艺标准1适用范围1适用范围本标准规定了工艺管道金属熔化焊焊接接头射线照相的施工要求、施工方法和质量控制标准。
本标准适用于金属材料板和管的熔化焊焊接接头。
2 引用标准《无损检测人员资格鉴定与认证》 GB/T9445-1999《工业X射线探伤放射卫生防护标准》 GB16357–1996《电离辐射防护与辐射源安全基本标准》 GB18871-2002《线型像质计》 JB/T7902-1999《金属溶化焊接接头射线照相》 GB/T3323-2005《承压设备无损检测》第二部分：通用要求 JB/T4730.2-2005《现场设备、工业管道焊接工程施工及验收规范》 GB/T50236-20113 术语3.1 透照厚度：射线透照方向上的母材工程厚度。
3.2 工件—胶片的距离：沿射线束中心线测出的射线源侧被检工件表面至胶片间的距离。
3.3 射线源—胶片距离：沿射线束中心线测出的射线源至胶片的距离。
3.4 射线源—工件距离：沿射线束中心线测出的射线源至射线源侧被检工件表面间的距离。
4施工准备4.1 技术准备4.1.1 无损检测责任工程师负责现场无损检测质量控制工作，无损检测责任工程师应具有无损检测Ⅱ级或Ⅲ级资格。
4.1.2 检测人员必须经技术培训，应按照《特种设备无损检测人员考核监督管理规则》进行考核，取得资格证书，方能承担与资格证书技术等级相适应的无损检测工作。
4.1.3 Ⅰ级人员应在Ⅱ级或Ⅲ级人员的指导下进行相应的探伤操作和记录。
Ⅱ级或Ⅲ级人员有权对检测结果进行评定并签发检测报告。
4.1.4 射线检测人员未经矫正或经矫正的视力应不低于1.0，从事评片的人员每年检查一次视力。
4.2 物资准备4.2.1 胶片应使用锅炉压力容器安全监察机构监制认可的胶片，或性能符合要求的其他胶片。
如天津Ⅲ型、AGFA-C7等。
4.3 施工设施准备4.3.1 本施工工艺标准施工过程中使用的机具有：X射线探伤机、增感屏、观片灯、裁片刀、像质计、字码。
工艺管道无损检测(X射线)
工艺管道无损检测（X射线)施工工艺标准1适用范围1适用范围本标准规定了工艺管道金属熔化焊焊接接头射线照相的施工要求、施工方法和质量控制标准。
本标准适用于金属材料板和管的熔化焊焊接接头。
２引用标准《无损检测人员资格鉴定与认证》 GB/Ｔ９445－1９９９《工业X射线探伤放射卫生防护标准》GＢ1635７–１996《电离辐射防护与辐射源安全基本标准》 GＢ1８8７1-2002《线型像质计》ＪB/T79０2－１999 《金属溶化焊接接头射线照相》 GB／Ｔ3323-20０５《承压设备无损检测》第二部分:通用要求JＢ/T４７30.2-20０5《现场设备、工业管道焊接工程施工及验收规范》ＧB/T５0236-20113 术语3．1 透照厚度:射线透照方向上的母材工程厚度。
3.2 工件—胶片的距离：沿射线束中心线测出的射线源侧被检工件表面至胶片间的距离。
３．3 射线源—胶片距离：沿射线束中心线测出的射线源至胶片的距离。
3.4 射线源—工件距离：沿射线束中心线测出的射线源至射线源侧被检工件表面间的距离。
4施工准备４.１技术准备4.1.1 无损检测责任工程师负责现场无损检测质量控制工作，无损检测责任工程师应具有无损检测Ⅱ级或Ⅲ级资格。
４.1.２检测人员必须经技术培训,应按照《特种设备无损检测人员考核监督管理规则》进行考核,取得资格证书，方能承担与资格证书技术等级相适应的无损检测工作。
4．1.３Ⅰ级人员应在Ⅱ级或Ⅲ级人员的指导下进行相应的探伤操作和记录。
Ⅱ级或Ⅲ级人员有权对检测结果进行评定并签发检测报告。
４．1.４射线检测人员未经矫正或经矫正的视力应不低于１.０，从事评片的人员每年检查一次视力。
4.2 物资准备4．2．1 胶片应使用锅炉压力容器安全监察机构监制认可的胶片，或性能符合要求的其他胶片。
如天津Ⅲ型、AＧＦA－C7等。
４.3 施工设施准备4.3.1 本施工工艺标准施工过程中使用的机具有:X射线探伤机、增感屏、观片灯、裁片刀、像质计、字码。
焊缝焊接探伤工艺
焊缝超声波检测工艺焊缝超声波检测工艺锅炉、压力容器主要是采用焊接加工形成的。
焊缝内部质量主要利用射线和超声波来检测。
但对于焊缝中的裂纹、未焊透等危险性缺陷，超声波检测出射线更容易发现。
为了有效地检出焊缝中的缺陷，检测人员除了具备超声波检测的测试技术外，还应对焊接过程、焊接接头和坡口形式以及焊缝中常见缺陷有所了解。
,o"[9F)_$p.V'N,E(W,y#N1．对接焊缝超声波检测方法-B7{*R1|:P/L（1）检测频率、探头、仪器要求"G;f&P7U4Y对接焊缝超声波检测时通常采用2.5MHZ横波斜探头检测。
在某些特殊场合下也可采用5MHZ或1.25MHZ的探头。
在检测时探头工作频率应符合所选用的检测频率，其误差不得超过4%-5%（缺陷定量精度要求为±1dB）。
JB4730-1994标准《锅炉和钢制压力容器对接焊缝超声波探伤》规定：横波斜探头K值选择应符合下表规定。
在检测条件许可的情况下，应尽量采和K值较大的斜探头检测以提高面积形缺陷（如裂缝）的检测能力。
带有曲率工件的超声波检测时，探头与工件表面接触面积的尺寸将直接影响超声耦合，致使耦合损耗增加，为此在带有曲率工件的焊缝超声波检测时，应尽可能采用接触面尺寸（探头与工件表面接触的底面尺寸）较小的探头检测。
为了保证缺陷测定数据的正确性及可靠性，对接焊缝超声波检测时，仪器与探头组合后的基本性能要求见下表。
$a8x+J5~7y+B6k4J.l9d$P0I斜探头K值选择（JB4730-1994）仪器与探头组合后的基本性能要求:（2）控测方向和检测面选择6F)K6v4B8~;W!d探测方向和检测面应按被检测焊缝中可能产生的裂纹、未熔合的方向选择，尽可能采用K值较大的探头（减小声波入射缺陷的角度）进行超声波检测。
JB4730-1994标准规定：$|r)x'J,Q(H+J&f①母材厚度为8-46mm的对接焊缝，在焊缝单面两侧用一种K 值的横波斜探头，在一次波和二次波的位置上探测。
01焊缝射线检测通用工艺规程
压力容器射线检测通用工艺规程1、总则1.1、本规程规定了钢制压力容器主要受压元件的熔化焊对接接头的X射线检测技术和质量分级要求。
1.2、本规程适用于本企业的钢制压力容器制造过程中所有A、.B类焊缝的射线照相检测。
本规程规定的射线检测技术分为三级：A级一低灵敏度技术；AB级一中灵敏度术；B级一高灵敏度技术。
1.3、本规程不适用于钢制压力容器制造、安装过程中C、D类焊缝的射线照相。
2、引用标准GB11533 标准对数视力表GBZ117 工业X射线探伤放射卫生防护标准GB18871 电离辐射防护与辐射源安全基本标准GB/T19348.1无损检测工业射线照相胶片第1部分：工业射线胶片系统的分类GB/T19348.2 无损检测工业射线照相胶片第2部分:用参考值方法控制胶片处理GB/T19802 无损检测工业射线照相底片观片灯最低要求JB/T7902 射线照相用线型象质计NB/T47013.1 承压设备无损检测第1部分：通用要求NB/T47013.2 承压设备无损检测第2部分：射线检测3、一般要求3.1、射线检测人员3.1.1、从事射线检测的人员必须符合NB/T47013.1-2015的有关要求3.1.2、从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
3.1.3、从事评片的人员未经矫正或经矫正的近距视力和远距视力应不低于5.0（小数记录值为1.0），测试方法应符合GB11533的规定，应每年检查一次。
3.2、射线胶片3.2.1、A级和AB级射线检测技术应采用C5类或更高类的胶片，B级射线检测技术应采用C4类或更高类的胶片3.3、观片灯3.3.1、观片灯的主要性能应符合JB/T19802的有关规定，最大亮度应能满足评片的要求。
3.4、黑度计3.4.1、黑度计可测的最大黑度应不小于4.5,测量值的误差应不超过±0.05。
3.4.2、黑度计首次使用前应进行核查，以后至少每6个月进行一次核查。
X射线无损探伤工艺
X射线无损探伤工艺一、主题内容，适用范围及引用标准本工艺规定了X射线探伤前的工艺准备，X射线机的操作，暗室处理和底片评定等内容。
本工艺适用于材料厚度2～50mm的锅炉碳素钢和低合金钢熔化焊接接头焊缝的X射线照相法。
本工艺引用标准GB3323-1987《钢熔化焊对接射线照相和质量分级》和《蒸汽锅炉安全技术监察规程》。
二、探伤前工艺准备1．人员要求1．1从事射线照相检验的人员必须持有国家有关部门颁发的，并与其工作相适应的资格证书。
1．2无损检测人员应每年检查一次身体，校正视力不得低于1.0。
2．射线照相质量分级按公司《质量手册》要求，射线照相要达到AB级，纵缝透照厚度比K≤1.03，环缝透照厚度比K≤1.1，按K值计算有效评片长度L e f f，一次透照长度L3和搭接长度△L（见附件一）。
3．工件表面状态要求工件焊缝及热影响区表面质量应经焊接检验员外观检查合格，表面的不规则状态在底片上的图象应不掩盖焊缝中缺陷或与之相混淆（如溅物、油污、锈蚀、凹坑、焊瘤、咬边等），否则应做适当的修整。
4．工艺卡熟悉产品的名称、材质、规格、坡口型式、焊接种类和检测比例，清楚对接焊缝的分布情况，做出布片示意图，选择合理的透照方法，一种锅炉型号填写一份射线检测工艺卡入档。
5．工件划线按照射线检测工艺卡在规定的检测部位划线。
采用单壁透照时需在工件两侧（射源侧和胶片侧）同时划线，并要求所划的线段尽可能对准。
采用双壁单影透照时，只需在工件胶片侧划线。
划线顺序由小号指向大号，纵焊缝按从左至右顺序，环向焊缝采用顺时钟方向划线编号。
（工件表面应作出永久性标记以作为对每张底片重新定位的依据，工件不适合打印标记时，应采用详细的透照部位草图和其它的有效方法标注）。
6．像质计和标记摆放按照标准和工艺卡有关规定摆放像质计和各种铅字码。
6．1．像质计的选用根据本公司透照厚度和象质级别确定所需选用GB5618-85规定的R10系列金属丝像质计，Ⅲ型像质计指数为（F10～16）在底片上至少要能得到四根或三根钢丝。
NBT47013.2-2015射线检测工艺规程(钢质对接焊缝)
NB/T 47013.2-2015射线检测工艺规程1 目的本规程规定了射线检测工作的一般要求和操作方法，更好地促进检测人员X射线检测操作的规范化和适用性。
2 适用范围2.1 本部分规定了承压设备金属熔化焊焊接接头X射线检测技术和质量分级要求。
适用于熔化焊焊接接头的金属为钢、镍及镍基合金、铜及铜合金。
焊接接头的型式为对接接头对接焊缝（以下简称“对接焊缝”）。
2.2 承压设备其他金属材料、支承件和结构件的焊接接头的射线检测也可参照使用。
注：a. 钢和镍及镍合金的透照厚度范围2～110mm；b. 铜及铜合金的透照厚度范围2～80mm；c. 上述材料承压设备管子和压力管道的透照厚度≥2mm。
3 编制依据本规程的编制依据包括但不限于以下相关规范及技术标准3.1 NB/T 47013.1-2015 承压设备无损检测第1部分：通用要求3.2 NB/T 47013.2-2015 承压设备无损检测第2部分：射线检测3.3 NB/T 47013.2-2015 承压设备无损检测第2部分：射线检测第1号修改单3.4 GB 11533 标准对数视力表3.5 GB/T 12604.2 无损检测术语射线照相检测3.6 GB 18871 电离辐射防护及辐射源安全基本标准3.7 GB/T 19348.1 无损检测工业射线照相胶片第1部分：工业射线照相胶片系统的分类3.8 GB/T 19348.2 无损检测工业射线照相胶片第2部分：用参考值方法控制胶片处理3.9 GB/T 19802 无损检测工业射线照相观片灯最低要求3.10 GBZ 117 工业X射线探伤放射防护标准3.11 GB/T 23910 无损检测射线照相检测用金属增感屏3.12 JB/T 7902 射线照相用线型像质计3.13 TSG Z8001-2013 特种设备无损检测人员考核规则4 职责4.1 质量技术部负责操作指导书编制和安全管理，项目部拍片人员按操作指导书进行拍片并记录；4.2 评片人员负责底片质量控制和底片评定（初评、复评），记录审核，报告编发；4.3 射线责任师负责操作指导书、底片、报告审核，并对检测过程进行质量控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝X射线探伤
1、一般要求
（1）射线检测人员
1）从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
2）射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB 11533的规定。
从事评片的人员应每年检查一次视力。
（2）观片灯
1）观片灯的最大亮度应能满足评片的要求。
2）观片灯的主要性能指标除了亮度以外还包括：亮度的均匀性、外壳温度、噪声、绝缘程度等应满足标准要求。
底片评定范围内的黑度≤2.5时，观片灯的亮度不应低于9400 cd/m2 、当底片评定范围内的黑度2.5＜D≤4.0时观片灯的亮度不应低于100000 cd/m2 。
（3）黑度计
1）黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。
2）黑度计至少每6个月校验一次。
校准黑度计用的标准黑度片必须在有效期内，并通过计量部门的鉴定(2年）新购置的标准黑度片只要在有效期内也允许。
（4）增感屏
1）X射线照相和Ir-192射线源时选用铅屏增感屏。
2）Ir-192射线源时铅屏增感屏的前屏和后屏的厚度均不能小于0.1mm。
3）前屏和后屏的厚度可以相同也可以不同。
（5）像质计
1）底片影像质量采用线型像质计测定。
线型像质计的型号和规格应符合JB/T 7902的规定，JB/T 7902中未包含的丝径、线号等内容，应符合HB 7684的有关规定。
2）像质计的材料可选择碳钢或奥氏体不锈钢。
（6）表面要求和射线检测时机
1）在射线检测之前，对接焊接接头的表面应经外观检测并合格。
表面的不规则状态在底片上的影像不得掩盖或干扰缺陷影像，否则应对表面作适当修整。
2）为防止延迟裂纹倾向射线检测应在焊接完成24h后进行射线检测。
（7）辐射防护
1）现场进行Ｘ射线检测时，应按GB16357的规定划定控制区和管理区、设置警告标志。
检测工作人员应佩带个人剂量计，并携带剂量报警仪。
2）现场进行γ射线检测时，应按GB18465的规定划定控制区和监督区、设置警告标志，检测作业时，应围绕控制区边界测定辐射水平。
检测工作人员应佩带个人剂量计，并携带剂量报警仪。
2、透照布置
（1）透照方式选择中心法和双壁单影法。
（2）透照时射线束中心一般应垂直指向透照区中心，需要时也可选用有利于发现缺陷的方向透照。
（3）一次透照长度应以透照厚度比K进行控制。
焊接接头所需的透照次数可按照透照方式计算确定。
1）双壁单影法：100%透照焊缝时的最小曝光次数N和一次透照长度L3由下式求出：
α=θ+η当D0>>T时，θ≈cos-1K-1
透照时射线束应指向被检部位的中心，并使射线源与被检区平面或曲面的切面垂直。
如需要时，也可以有利于发现缺陷的其它方向进行透照。
当采用双壁透照法时，一般应使射线偏离焊缝轴线所在的平面进行斜透照，以免两侧焊缝影象重叠。
2）中心透照法：
中心法透照时透照厚度比K=1，理论上称为一次曝光。
3、射线能量
（1）X射线照相应尽量选用较低的管电压。
在采用较高管电压时，应保证适当的曝光量。
（2）Ir-192γ射线源适用的透照厚度范围≥20 mm。
但经过合同各方同意，且灵敏度满足要求时，适用的透照厚度范围可降低到10 mm
4、曝光量
（1）Ｘ射线透照时，当焦距为700mm时，曝光量的推荐值为不小于15mA²min。
当焦距改变时可按平方反比定律对曝光量的推荐值进行换算。
（2）采用Ir-192γ射线源透照时，总的曝光时间应不少于输送源往返所需时间的10倍。
5、曝光曲线
（1）对每台在用射线设备均应做出经常检测材料的曝光曲线，依据曝光曲
线确定曝光参数。
（2）制作曝光曲线所采用的胶片、增感屏、焦距、射线能量等条件以及底片应达到的灵敏度、黑度等参数均应符合本部分的规定。
（3）对使用中的曝光曲线，每年至少应校验一次。
射线设备更换X射线管和高压包或经较大修理后应及时对曝光曲线进行校验或重新制作。
（4）当实际拍片的条件与制作曝光曲线的条件不一致时，必须对曝光曲线作相应的修正。
6、无用射线和散射线屏蔽
（1）应采用金属增感屏、铅板、滤波板、准直器等适当措施，屏蔽散射线和无用射线，限制照射场范围。
（2）对初次制定的检测工艺或当在使用中检测工艺的条件、环境发生改变时，应进行背散射防护检查。
检查背散射防护的方法是：在暗盒背面贴附“B”铅字标记，一般B铅字的高度为13mm、厚度为1.6mm，按检测工艺的规定进行透照和暗室处理。
若在底片上出现黑度低于周围背景黑度的“B”字影像，则说明背散射防护不够，应增大背散射防护铅板的厚度。
若底片上不出现“B”字影像或出现黑度高于周围背景黑度的“B”字影像，则说明背散射防护符合要求。
7、像质计的使用
（1）像质计一般应放置在工件源侧表面焊接接头的一端（在被检区长度的1/4左右位置），金属丝应横跨焊缝，细丝置于外侧。
当一张胶片上同时透照多条焊接接头时，像质计应放置在透照区最边缘的焊缝处。
（2）像质计放置原则
1）双壁单影透照规定像质计放置在胶片侧。
2）中心周向曝光时，至少在圆周上等间隔地放置3个像质计。
3）当像质计放置在胶片侧时，应在像质计上适当位置放置铅字“F”作为标记，F标记的影像应与像质计的标记同时出现在底片上，且应在检测报告中注明。
8、标记
（1）透照部位的标记由识别标记和定位标记组成。
标记一般由适当尺寸的铅（或其他适宜的重金属）制数字、拼音字母和符号等构成。
（2）识别标记一般包括：桩号编号、焊口编号、底片编号和透照日期等。
返修后的透照还应有返修标记。
（3）定位标记一般包括中心标记和搭接标记。
中心标记指示透照部位区段的中心位置和分段编号的方向，一般用十字箭头表示。
搭接标记是连续检测时的透照分段标记，可用符号“↑”或其他能显示搭接情况的方法表示。
除中心100％透照或连续多张一次曝光外，否则每张底片上均应有中心标记。
（4）标记一般应放置在距焊缝边缘至少5mm以外的部位，搭接标记放置的部位还应符合标准的规定。
所有标记的影像不应重叠，且不应干扰有效评定范围内的影像。
