关于摩擦桩摩阻力计算在实际施工中的应用
【doc】负摩阻力的概念与案例分析
负摩阻力的概念与案例分析第23卷第2期磅他鹭GEOLOGYOFSHAANXI2005年12月文章编号:1001--6996(2005)02--0101--07负摩阻力的概念与案例分析王建勋(1.中国地质大学资源学院,武汉430074;2.陕西省地矿局第三地质队,宝鸡721300)摘要:负摩阻力在岩土工程领域中占有重要的地位,在工程实践中特别是桩基工程中,负摩阻力日益受到重视.近几年全国注册土木工程师专业案例考试中不断有关于负摩阻力的试题出现,只有正确地理解负摩阻力的概念,深刻领会《建筑桩基技术规范》(JGJ94—94)的相关规定,明确负摩阻力产生的条件,掌握负摩阻力及下拉荷载的计算步骤,在注册考试中合理应用计算公式得到正确的结果.通过对三个关于负摩阻力案例的分析,明确了各种类型习题的关键所在,为以后的应试和工程实践打下良好的基础.关键词:负摩阻力;岩土工程;案例分析中图分类号:TU473.12文献标识码:B前言随着岩土工程的不断发展,负摩阻力在工程特别是桩基工程中受到广泛关注.近年来的注册土木工程师专业案例考试中不断有负摩阻力的试题出现,那么如何去理解负摩阻力,从而在工程实践和应试中加以应用呢?1负摩阻力的概念及理解1.1负摩阻力的概念《建筑桩基技术规范》(JGJ94—94)(以下简称《桩基规范》)定义如下:是指当桩周土体产生的沉降超过基桩的沉降,即桩周土体相对于基桩有向下的位移时,将产生负摩阻力.1.2负摩阻力的产生条件大体分为三种情况:第一种情况是指土体在自重或水的作用下产生竖向的固结压缩时,例如桩穿越厚度较大的松散填土(未固结或欠固结),自重湿陷性黄土(浸水饱和),欠固结土层进入相对硬土层时,将产生负摩阻力;第二种情况是指桩周存在软弱土层,且同时承受外部荷载(如地面大面积堆载)时,产生负摩阻力;第三种情况是指由于地下水位降低导致收稿日期:2OO5一O9一l2作者简介:王建勋,男,34岁,1995年毕业于西安地质学院水工系,主要从事岩土工程勘察工作.102陕西地质第23卷土体中有效应力增大,土体产生显着的附加沉降而产生负摩阻力. 1.3负摩阻力的计算与验算负摩阻力不但与桩身穿越的土体性质有关,还与桩型有密切的关系.摩擦型基桩由于基桩的竖向承载力主要由桩周土体的侧阻力来承担,而且只有当桩身有一定的位移时,土体的摩擦力才显现出来,因此土体相对于基桩有明显位移的可能性较小,桩侧土体移动,桩身亦随之向下移动,故《桩基规范》规定,对于摩擦型桩,当缺乏工程经验时,不用考虑负摩阻力产生的下拉荷载,仅把桩身计算中性点以上的土体侧阻力按零处理,然后进行基桩承载力验算;对于端承型基桩进行验算时,既要满足摩擦型基桩的验算条件,同时还应考虑负摩阻力引起的下拉荷载.1.4负摩阻力及下拉荷载标准值的计算公式单桩负摩阻力标准值:一?;降低地下水位时:=?地面有满布荷载时:一+?群桩中任一基桩的下拉荷载标准值:“一?U三?Z(5.2.16—5)一?/[\/q~’1-d)]公式及各符号意义见《桩基规范》.2负摩阻力及下拉荷载的计算步骤2.1确定桩周沉降变形土层下限深度首先要弄清楚的一件事就是桩周沉降变形土层下限深度,由于土层变形下限深度有深有浅,有时超过桩端深度,有时与桩端深度一致,较浅的还达不到桩端深度,但我们关心的是与桩身有关的下限深度,无论土层变形下限深度有多深,桩端深度以下的部分,不用去可虑它,所以就有三种情况,两种结果,第一种:桩周土层变形下限深度比桩端深度浅时,即<z(其中z.为桩周变形土层下限深度,z为桩长),此时取实际的变形下限深度;第二种:二者一致时,取z.一z;第三种:当桩周变形土层下限深度比桩端深度深时,仍然取z.一z.2.2确定桩身计算中心点深度(1).有实测数据时,以实测数据为准,一般情况下,可参照《桩基规范》表5.2.16—2取值.表5.2.16—2中性点深度表Tab.5.2.16—2Neutralpointdepth持力层性质粘性土,粉土中密以上砂砾石,卵石基岩中性点深度比0.5～O.60.7～O.8O.91.Ol/第2期王建勋:负摩阻力的概念与案例分析1032.3对桩周土体进行分层桩周土体分层是按土体性质变化处进行分层,为自然层,水位是当然的分层界线,分层时最重要的依据是重度,若重度变化不大,可笼统地按同一层处理. 2.4分层计算负摩阻力标准值这一步是计算的关键环节,按《桩基规范》给出的计算公式可知,是一个平均竖向有效应力,是按厚度计算的加权平均有效重度,而且仅是针对桩周土而言,也就是说,当桩顶距地表有一定距离时,计算平均有效重度不需要计算至地表,至桩项即可,而是从地表起算至第i层中点的深度.计算负摩阻力标准值时,很多参考书给出的计算方法也不尽相同,有些计算时从地表开始,有些计算时不进行平均,有些在该分层时不进行分层,对自重湿陷性黄土的负摩阻力标准值计算时,),;取天然重度,而未取饱和重度等等,这些算法都不够正确,需引起注意.2.5计算负摩阻力引起的下拉荷载标准值下拉荷载标准值的计算分两种情况,一是不用考虑群桩效应系数的情况,较简单,取珏一1即可;二是考虑群桩效应系数时,通过公式计算可得群桩效应系数rb,当计算的rb>1时,取=1.3案例分析3.1案例1计算过程及分析案例1:已知钢筋混凝土预制方桩边长为300mm,桩长为22IT1,桩顶人土深度为2IT1,桩端人土深度24IT1,场地地层条件见下表,当地下水位由0.5IT1下降至5IT1时,按《建筑桩基技术规范》计算单桩基础基桩由于负摩阻力引起的下拉荷载.(2002年度全国注册土木(岩土)工程师执业资格考试专业案例试卷下午卷第5题)表5.2.16—2场地地层条件表Tab.5.2.16-2Stratigraphyofthesite层序土层名称层底深度(m)厚度(m)天然重度7.(kN/m3)①填土l_2Ol_2Ol8.O②粉质粘土2.OOO.8Ol8.O④淤泥质粘土l2.OOlO.OOl7.O⑤一l粘土22.7010.70l8.O⑤一2粉砂28.8O6.1Ol9.O⑤一3粉质粘土35.3O6.5Ol8.5⑦一2粉砂40.004.702O.O(注:中性点深度比/f0粘性土为0.5,中密砂土为0.7.负摩阻力系数:饱和软土为0.2粘性土为0.3,砂土为0.4.)案例1计算过程陕西地质第23卷3.1.1确定桩周变形土体下限深度由地质条件可知,桩周土体为第④,⑤一1,⑤一2层,其中第⑤一2层为粉砂,其孔隙比较小,不产生负摩阻力,桩周变形土体下限深度为第⑤一1层层底深度,即为22.70m,桩周土体压缩层厚度即为z.一22.7O一2.0=20.70m.3.1.2确定中性点深度持力层为中密粉砂,中性点深度比取较小值0.7,即z/z.一0.7,则z一14.5m,中性点深度(从地表起算)为16.5m.3.1.3对桩周土体进行分层由于水位由0.5m降至5m,故5m深度为一个分层界线.第④层淤泥质粘土与第⑤一1层粘土分层深度12m为一个分层界线,即计算时可分为三层,2～5m,5～12m,12~16.5m.3.1.4分层计算负摩阻力标准值,亡r),深度2～5m:曲一?),i?Zl一0.2×17×(+2)一11.9kPa深度5~12m:_o.2X髯(+5)一18.19kPa深度12~16.5m:盛一嘶z3=0.3X盐×(+12)=41.55kPa3.1.5计算下拉荷载标准值因为是单桩,故取T)一1,则一?”,一1×0.3×4×(11.9×3+18.19×7+41.55×4.5)----420kN.3.1.6案例1计算结果分析整个计算过程中,关键还是负摩阻力标准值的计算,有些参考书在计算这一步时,重度的平均值是从地表开始起算的,即一士一17.4kN/m.一上星7_一11.33kN/m3一一10.42kN/m.这样计算结果为446kN,相差26kN,对结果影响还是比较大的,作为考试来说,选择的肯定是不同的结果,以本人的理解,前一种算法符合《桩基规范》规定,是比较合理的.3.2案例2计算过程及分析案例2:一钻孔灌注桩,桩径d一0.8m,l一10m.穿过软土层,桩端持力层为砾石.第2期王建勋:负摩阻力的概念与案例分析105地下水位在地面下1.5m,地下水位以上软粘土的天然重度,地下水位以下它的浮重度y一17.1kn/m..现在桩顶四周地面大面积填土,填土荷重P—i0kn/m,要求按《建筑桩基技术规范》(JGJ94—94)计算因填土对该单桩造成的负摩擦下拉荷载标准值(计算中负摩阻力系数取0.2).(2003年全国注册土木工程师(岩土)执业资格考试专业案例试卷上午卷第15题).案例2计算过程3.2.1确定桩周土体变形下限深度本题较简单,即为桩长z.一z—i0.3.2.2确定中性点深度由于桩端为砾石层,取z,./l.一O.9,则中性点深度为一9.0m.3.2.3对桩周土体进行分层由于水位为1.5m,故可分为两层,即O～1.5m,1.5～9.0m段.3.2.4分层计算负摩阻力标准值由于有地面堆载,选择式5.2.16—3进行计算,即:i—P+?深度O～1.5m:i—i0+17.1×一22.825kPa深度1.5～9.0m:一1o+卫星±l二巡×(+1.5)一66.525是Pa贝0:q一.?i一0.2×22.825—4.565kPa’q一?2—0.2×66.525—13.305kPa3.2.5计算下拉荷载标准值单桩取一1,则一’”q?z一1×2×3.14×0.4×(4.565×1.5+13.305×7.5)一268是N3.2.6案例2计算结果分析此题的关键和分歧在于要不要分层,水位要不要作为分层标志,若不分层还可这样计算:啦一.?:一?(户+7?)一0.2×(i0+×4.5)一ii.69kPn一3.14×0.8×11.69×9—264kN这也是一些参考书给出的计算过程,分层与不分层计算出的结果相差约4kN左右,之所以较小,是因为水位较浅的缘故,若水位较深时,结果相差就比较大,此题假设水位为5,桩长为20时,则两者计算结果相差为35kN,就是不可忽略的差别了,因为水位上下的土体有效重度相差较大,最好分层来计算比较切合实际.3.3案例3计算过程及分析案例3:在一自重湿陷性黄土场地上,采用人工挖孔端承型桩基础.考虑到黄土浸水后产生自重湿陷,对桩身会产生负摩阻力,已知桩顶位于地下 3.0,计算中性点位于桩顶下3.0陕西地质第23卷黄土的天然重度为l5.5kN/m.,含水量l2.5,孔隙比1.O6,在没有实测资料时,按现行《建筑桩基技术规范》(94—94)估算黄土对桩的负摩阻力标准值.(2003年全国注册土木工程师专业案例下午卷第3O题)3.3.1已知条件分析计算的关键是黄土的重度,自重湿陷性黄土产生负摩阻力的必要条件是浸水饱和,当浸水饱和时,才会湿陷,才会产生负摩阻力,故计算中使用的重度应该是饱和状态下的重度,而已知条件未直接给出饱和重度,需要计算.3.3.2饱和重度的计算黄土的饱和重度由两部分组成,即由土体的干重度和饱和状态下土体孑L隙中水的重度组成.土的干重度:)’d--一—13?78kN/m.土体孑L隙中水的重度,其中饱和度按S一O.85考虑,则:e7m一r’雨’p.q一0?85×xl×10:4?37kN/m.则:一13.78+4.37—18.15kN/m.3.3.3计算负摩阻力标准值由于是灌注桩,所以1:取小值0.2.q一.?;一??一0.2×l8.15×4.5—16.33kPa3.3.4案例3计算结果分析该题计算的关键是公式中的重度要用饱和重度,而非天然重度,很多人都忽略了计算饱和重度,得到了错误的结果.对于自重湿陷性黄土,这一点特别重要,天然状态下的黄土自重固结已经完成,只有当浸水饱和时才又发生附加固结下沉.这就是为什么在湿陷性黄土地区进行地基处理时,把防水放在重要位置的原因.4结束语正确理解负摩阻力的概念,才能在工程实践中合理估算负摩阻力产生的下拉荷载,在案例分析中通过正确的计算步骤才能得出正确的结果.全国注册土木工程师执业资格考试,O2--04年每年都有关于负摩阻力的试题出现,相信以后每年的考试还会有,这就要求每一位从事岩土工程的技术人员能全面地掌握它,当然考试并不是目的,重要的是我们在以后的工程实践中加以应用,避免由于事前未考虑负摩阻力而导致的不良后果,为社会为企业节约经费,减少损失.第2期王建勋:负摩阻力的概念与案例分析107[1]《建筑桩基技术规范》JGJIs].94～94[参考文献]NEGA TIVEFRICTIONANDANALYSISOFEXERCISESWANGJian-xunI,2(1?chinaUniVersity.fGeosciences,wuhan,Hubei430072;2.Geol0gica1TeamN..3,ShaanxiBureauofGeologyandMineralResources,Baoji72130OO)Abstract:NegatiV efrictionplacesanimporta ntroleingeotechnicsandithasbeenpaidatten—t:onncreasngyngeotechnicalengineering,especiallyinpilefoundationproje ct.Questionsautnegat1vefrictionareoftenpresentinthecasetestoftheregi strationtestforengineers ocIengmeermgUnlYcorrectunderstandingtheconceptionsofneg ativefrictionandreIe一anegulaionstohe”TechnicalCriterionsofArchitecturalPileFoundatt(JGJ94—94). makingclearoftheconditionsofnegativefrictionoccurre nceandthewaystocalculatenega—V erctonandpollingroads,couldthecorrectresultsbeobtainedb yproperusingcalculat—mgtormulaemtheregistrationtests. ThreeanalyticalsamplesofnegativefrictioninthisDa—perhavedemonstratedthekeystoanswervariousquestions.Keywords:negatiV efriction;geotechnica1engineering;exercises。
浅谈桩基负摩阻力的计算方法及中性点位置的选择
图３ 桩 身轴力计算值与 实测结果比较
四川建 筑
第３ ３卷 ４期
２ ０ １ ３ ． ０ ８
７ ９
由图 ２可以看出 ， 实测与计算 的土体沉 降量基本 吻合 。 但 由图 ３的曲线我们得知 ， 理论 计算 的轴 力 比实 际计 算 的轴力普遍都大。其原因可能是因为在理 论计算 时 ， 负摩 阻 力的作用考虑 的相对较大 ， 偏 于保守 ， 而在 实际 的工 程 中， 负 摩阻力并没有象理 论 中那样 充分发 挥。在 图 ３中实际计算
［ 作者 简介 ］ 顾云佳 ， 男， 硕士研究生 ， 主要研 究方 向为钢 筋混凝土 结构设计 与抗震性 能研 究。
（ １ ） 桩基 的承载能力 由侧摩 阻力 和桩端 承载力 组成 ， 而 负摩阻力 的产生 不但无 法成为桩基承载力 的一部分 ， 反而会
７８
四川建筑
第３ ３卷 ４期
２ ０ １ ３ ． ０ ８
阻 力 的 反 演 分 析 法 将 逐 步 走 向成 熟 并 被 加 以 应 用 。 而 在 大
的中性点位置应该是在 １ ６ ｍ 附近 ， 根据 荷载 传递 法计算 得
出的中性点位置大概 是在 １ ４—１ ５ ｍ之 间 ， 略 高于 实际 的 中
，
性点 。而用 的估 算法 ， 我们得 出 中性点 位置 大概 是在 １ ９
摩 阻力计算模型 来模拟 桩土界 面 的滑 移对 负摩阻 力的影 响并 进行分析 。这方法 的好 处是 能 同时考 虑桩 基负 摩阻 力 的各 种因素 ， 得 出的结论较 为精确 。不过 因为条件 限制等原
淤 泥 夹 砂
淤 泥 中砂
８ ＿ ９ ５～１ １ ． ４ ５
浅谈桩的负摩阻力及实际工程中的处理
浅谈桩的负摩阻力及实际工程中的处理[摘要]：负摩阻力是桩基础设计时常见的问题，本文从负摩阻力的产生机理出发，探讨了负摩阻力的计算方法，给出了减小负摩阻力的措施；并结合实际工程分析了桩与承台共同作用机理在负摩阻力桩基础工程中的适用范围。
[关键字]：负摩阻力桩与承台共同作用1 前言桩基础是目前采用广泛的一种软弱地基处理方式，其承载力由桩侧土的摩擦力和桩端反力共同构成。
但是在有些地质条件下，由于某些原因，当桩周土体的沉降量大于桩本身的沉降时，桩侧表面的一部分面积上将产生负摩阻力。
负摩阻力对桩产生下拉作用，致使桩基的荷载增加，变相的降低了桩的承载力，使其沉降加大，严重时会导致建筑物的损害或破坏，由于设计人员忽略了负摩阻力的影响从而引起的工程事故不在少数。
本文对桩的负摩阻力的产生条件及其特性进行分析，探讨了桩负摩阻力的计算方法。
正常情况下，计算桩基础的承载力时，假定上部荷载通过承台传递给桩，然后再传给地基，并不考虑承台底部土的承载作用。
但是，在某些地基土层中，往往在1m左右的根植土下有2-5m的粉质粘土硬壳层，再往下则是10几米甚至20几米的淤泥层。
在这些场地的工程中，一般是采用桩基础进行地基处理，但是由于负摩阻力的存在，正常桩长的单桩承载力往往比较小，布桩很密而且造价比较高；如采用表层换土后作浅层基础，由于硬壳层厚薄不均，填土厚度及质量均难以控制，容易使基础沉降过大或沉降不均匀，影响正常使用。
对于这类场地，由于采用的桩基一般是摩擦型桩，桩与桩间土的变形是相互影响的，桩间土具有一定的承载力，而承台承担的荷载将是可观的。
因此本人认为，在这样的工程中，考虑桩与承台共同工作承担上部荷载是安全合理的，而且具有可观的经济效益。
2 负摩阻力产生机理、特性及其对桩基的影响分析布置在土体里的桩，正常情况下由于上部荷载的作用，桩的沉降速率（或沉降量）大于桩周土的沉降速率（或沉降量），桩周土对桩的侧表面产生向上的摩擦阻力，称之为正摩阻力；反之，当由于以下几种情况：1）桩穿越较厚松散填土、自重湿陷性黄土、欠固结土、液化土层进入相对较硬土层2）桩周存在软弱土层，临近桩侧地面承受局部较大的长期荷载，或地面大面积堆载3）由于降低地下水位，使桩周土中有效应力增大，并产生显著压缩沉降4）冻土融化使得桩周土的沉降速率（或沉降量）大于桩的沉降速率（或沉降量）时，桩周土将对桩产生向下的摩阻力，称之为负摩阻力。
桩基础负摩阻力的防治对策分析
桩基础负摩阻力的防治对策分析桩基础是建筑工程中常用的基础类型，其优点在于可以通过加深的方法抵消土壤反力的影响，具有较好的承载能力。
在桩基础的设计与施工过程中，负摩阻力是一个常见的问题。
本文将对桩基础负摩阻力的防治对策进行分析。
一、负摩阻力的原因桩基础负摩阻力又称为摩擦阻力，它的作用是接受上部荷载并将其传递到土体中。
负摩阻力的产生原因是由于桩身与周围土体之间的摩擦力，从而形成一个外形为椭圆形的摩擦带，带状区域内土体与桩壁之间的摩擦力与桩顶承载的力矩相等，从而形成一个与桩身都负向相反的阻力。
二、负摩阻力的危害由于负摩阻力的存在，可能会影响桩基础的承载能力和工程质量，进一步对工程的安全性产生风险。
具体表现如下：1、减小了桩基础的有效长，导致桩基础的承载能力降低。
2、负摩阻力发展速度快，对桩基础的稳定性造成影响。
3、负摩阻力的作用周期长，会增加桩基础的荷载变形，导致工程的整体结构变形。
三、负摩阻力的防治对策负摩阻力在桩基础建设中是无法避免的，但是在实践中可以采取有效的措施降低其负面影响，具体如下：1、正确的设计方案：在桩基础的设计阶段，应合理地选取桩身直径、长度和孔隙率等参数，争取降低摩擦带面积，从而减少负摩阻力的产生。
2、挖孔优化：桩基础的挖孔施工对桩身周围土体的影响很大，会直接影响负摩阻力的大小。
在实际工程中，可以采用泥浆壁型、套管等方式优化挖孔施工过程，使得周围土体的密实程度更高，从而减少负摩阻力的产生。
3、施工工艺优化：在桩基础施工过程中，采用预灌注法、振动沉桩等方法可以加强桩基础承载能力，同时减少负摩阻力的产生，从而达到提高工程质量的目的。
四、结论负摩阻力在桩基础建设中是无法避免的，但是可以通过优化设计方案、挖孔施工和施工工艺等手段控制其产生，降低其危害。
针对不同的工程需求，可以采取不同的对策，力求提高工程的安全性、稳定性和承载能力，确保工程质量。
基桩负摩阻力的计算过程及工程应用探讨
94-2008）5.4.4 条 第 1 款 规 定，
=
=70+0.5×
=70+0.5×（18-10）×8=102Kpa ；
=
=70+
+0.5×
×8+0.5×（20-10）×7=169Kpa ；
=70+（18-10）
由规范式 (5.4.4-1) 可知：
；故取
。
由规范式 (5.4.4-3)，取
（单桩基础），
五、基桩负摩阻力参考算例 某端承桩，采用泥浆护壁灌注桩，桩径 1000mm， 桩 长 16m， 桩 周 土 性 参 数 如 图 3 所 示， 已 知 黏 土 ξn=0.25，粉土 ξn=0.30，当地面大面积堆在为 70Kpa 时， 试算由于负摩阻力产生的下拉荷载为多少。 首先应确定计算中性点所在的位置，取 ln/l0=1.0， ln=1.0l0=1.0×（8+7）=15m。 其 次 确 定 ：由《 建 筑 桩 基 技 术 规 范 》（JGJ
192
技术应用
图2 桩基负摩阻力示意图
图3 桩周土层参数示意图
四、减小桩基负摩阻力的措施 工程的质量以及安全储备是极其重要的。在实际工程 设计以及现场基础施工中，应当采取有效的措施，减小或 消除桩侧负摩阻力产生的不利影响。根据已知的工程经验， 本文总结了以下几种消除负摩阻力的典型方法 ： （1）夯实法 ：在工程桩施工之前，应先对新近的填 土进行地基处理，采用预压夯实，从而降低土的压缩性， 待实测土的沉降基本达到稳定，再进行后续桩基础的施工。 但是此种方法需要的时间周期比较长。 （2）地基处理法 ：通过一系列的地基处理方式，对 产生负摩阻力的桩侧土层进行加固处理，消减其产生的负 摩阻力，从而提高桩基的承载力。主要的方式有深层搅拌 桩、强夯、挤密土桩等办法，降低浅层地基土压缩性，较 小其沉降量，从达到减少负摩阻力的效果。 （3）缩小桩径法 ：在承载力满足设计要求的前提下， 尽量缩小桩的直径，从而减小每根桩所承受的负摩阻力。 （4）桩身处理法 ：通过对桩身进行技术处理，如使 用套管桩，或者桩与套管之间涂满润滑油 ；从而降低桩土 之间的摩擦，使得桩侧负摩阻力变小，这种处理工艺操作 起来比较简单，而且效果比较显著，安全可靠，在目前的 应用也是最广泛的。

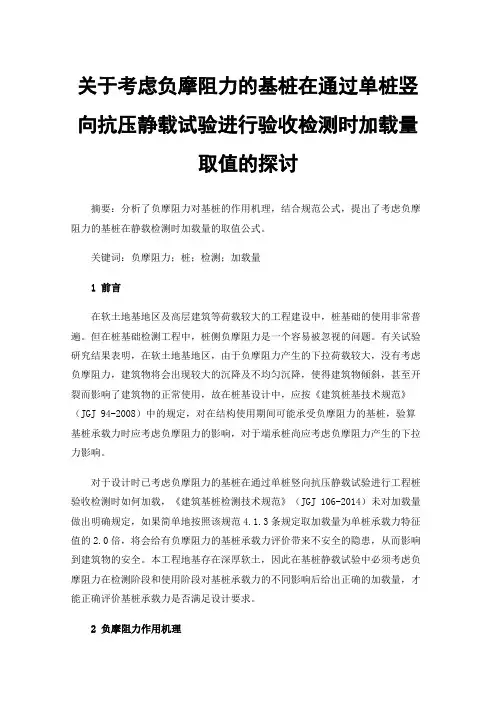

关于考虑负摩阻力的基桩在通过单桩竖向抗压静载试验进行验收检测时加载量取值的探讨
关于考虑负摩阻力的基桩在通过单桩竖向抗压静载试验进行验收检测时加载量取值的探讨摘要：分析了负摩阻力对基桩的作用机理，结合规范公式，提出了考虑负摩阻力的基桩在静载检测时加载量的取值公式。
关键词：负摩阻力；桩；检测；加载量1前言在软土地基地区及高层建筑等荷载较大的工程建设中，桩基础的使用非常普遍。
但在桩基础检测工程中，桩侧负摩阻力是一个容易被忽视的问题。
有关试验研究结果表明，在软土地基地区，由于负摩阻力产生的下拉荷载较大，没有考虑负摩阻力，建筑物将会出现较大的沉降及不均匀沉降，使得建筑物倾斜，甚至开裂而影响了建筑物的正常使用，故在桩基设计中，应按《建筑桩基技术规范》（JGJ 94-2008）中的规定，对在结构使用期间可能承受负摩阻力的基桩，验算基桩承载力时应考虑负摩阻力的影响，对于端承桩尚应考虑负摩阻力产生的下拉力影响。
对于设计时已考虑负摩阻力的基桩在通过单桩竖向抗压静载试验进行工程桩验收检测时如何加载，《建筑基桩检测技术规范》（JGJ 106-2014）未对加载量做出明确规定，如果简单地按照该规范4.1.3条规定取加载量为单桩承载力特征值的2.0倍，将会给有负摩阻力的基桩承载力评价带来不安全的隐患，从而影响到建筑物的安全。
本工程地基存在深厚软土，因此在基桩静载试验中必须考虑负摩阻力在检测阶段和使用阶段对基桩承载力的不同影响后给出正确的加载量，才能正确评价基桩承载力是否满足设计要求。
2负摩阻力作用机理一般情况下，桩顶受竖向荷载下沉，桩侧土体对桩体产生与桩的位移相反的摩阻力，即向上的正摩阻力；当桩侧土因某种原因而产生向下的位移，且其向下的位移大于桩体的位移，桩侧土将对桩产生与位移方向一致的摩阻力，即向下的负摩阻力。
负摩阻力对桩产生下拉荷载，相当于在桩顶荷载之外，附加了一个分布于桩侧表面上的荷载。
在软土地基地区，桩侧软土因自重固结或地面大面积堆载时，对桩产生的负摩阻力不但不能成为桩承载力的一部分，反而变成施加在桩身的附加荷载。
桩基负摩阻力计算方法简析及应用
桩基负摩阻力计算方法简析及应用桩基负摩阻力计算方法简析及应用摘要：目前用于计算单桩负摩阻力及确定中性点位置的常用方法有：极限分析法、荷载传递法、弹性或弹塑性理论法、剪切位移法和数值分析法等。
以往对中性点、下拉荷载以及桩基沉降问题的研究均建立在桩周土固结沉降基础之上，而对桩周土在负摩阻力中的发挥程度及方式仍未完全清楚，目前各规范计算负摩阻力时均采用极限值进行估算，使计算的下拉荷载值偏大，对于工程偏安全但不经济，如何准确计算下拉荷载是以后研究的重点。
关键词：桩基负摩阻力；中性点；下拉荷载；桩基沉降1、前言当桩与桩周土有相对位移或者有相对运动的趋势时，两者就会产生力的作用。
通常，桩体的沉降量大于桩周土的沉降量，此时摩阻力为正，桩正常承担上部结构传来的荷载。
而建筑桩基规范 5.4.2条，当桩周土的沉降量大于桩体的沉降量，此时桩侧负摩阻力非但不能为承担上部荷载作出贡献，反而要产生作用于桩侧的下拉力。
下拉力作用于桩体上，易造成桩基的不均匀沉降，导致承台应力集中，进而发生剪切破坏，对工程极为不利，在计算单桩承载力时应予以高度重视。
2、单桩负摩阻力计算：现就我国《建筑桩基技术规范》JGJ-2008推荐使用的极限分析法予以简要论述。
2.1桩周土沉降可能引起桩侧负摩阻力时，当缺乏可参照的工程经验时，单桩负摩阻力标准值可按如下公式验算：2.1.1摩擦型基桩可取桩身计算中性点以上侧阻力为零，并可按下式验算：。
此时认为摩擦型桩中性点以上既无正摩阻力又无负摩阻力。
2.1.2端承型基桩除应满足上式要求外，尚应考虑负摩阻力引起基桩的下拉荷载，可按下式验算基桩承载力：2.2桩侧负摩阻力及其下拉荷载可按下列规定计算：4、结语（1）负摩阻力对上部结构的稳定极为不利，减小和消除负摩阻力就尤为重要。
通常在中性点以上的桩侧表面涂上特种涂料，这是现在减低负摩擦力的最有效的方法。
也可以对高压缩地基在桩基施工前进行强夯、预压固结等处理方法。
（2）中性点位置的确定与桩端土性质、桩周土层压缩性等有关，而且其是一个动态变化值，值得进一步探究。
关于岩土体与锚固体之间摩擦力(粘结强度) 在不同规范﹑规程中应用的若干问题
关于岩土体与锚固体之间摩擦力（粘结强度）在不同规范﹑规程中应用的若干问题1.1岩土体和锚固体之间的摩擦阻力（粘结强度），在不同的规范﹑规程中有不同的描述：一是极限状态的不同。
二是名称和使用公式的不同，三是涉及到岩和土两种类别。
许多岩土工程师在编写和审查勘察报告时，对这些概念模糊不清，造成参数值取值错误，误导设计人员。
因此对这些规范﹑规程中的岩土体和锚固体之间的摩擦阻力（粘结强度），有必要进行梳理。
1.2.支护结构设计理念1.2.1设计理念一般有两种：①①是承载能力极限状态（基本组合），指支护结构达到极限承载能力或由于失稳导致支护结构承载能力丧失之前的临界状态。
②②是正常使用极限状态（标准组合），指支护结构土体变形过大或截水措施失败，妨碍地下结构的正常施工或影响基坑周边环境的正常使用之前的临界状态。
1.2.2岩土体和锚固体之间的摩擦阻力（粘结强度），严格来说，①承载能力极限状态时，应称之为极限粘结强度标准值；②正常使用极限状态时，为粘结强度标准值[（DBJ15-31-2016）称之为摩阻力特征值，或粘结强度特征值]。
这两种名称，在不同的规范﹑规程中并不相同，有时同种规范﹑规程，使用的名称也不一致，这点要特别注意。
1.3名词解释：锚杆（anchor），由置于钻孔内，设置有自由段﹑锚固段，伸入稳定岩土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。
1.4 本文论述的规范﹑规程有：1.国家标准《建筑边坡工程技术规范》（GB50330-2013）2.行业标准《建筑基坑工程技术规程》（JGJ 120-2012）3.广东省标准《建筑基坑工程技术规范》（DBJ15-20-2016）4.国家标准《建筑地基基础设计规范》（GB50007-2011）5.广东省标准《建筑地基基础设计规范》（DBJ15-31-2016）2两种设计理念在各规范规程中的运用2.1《建筑边坡工程技术规范》（GB50330-2013）P160中，明确说明：锚杆杆体截面积﹑锚固体与地层的锚固长度，锚杆杆体与锚固体的锚固长度由原规范中的概率极限状态设计方法，转换成传统意义的安全系数法计算。
桩基础技术在建筑工程土建施工中的应用
六十年代时， 钻孔灌注桩和爆扩桩已经广泛使用。 至七十年代后期 ， 在桩型和 施 工技 术方 面都 取 得 了惊人 进 步 。 如 上海 浦东 新 区陆 家 嘴贸 易 中心 的超 高层 建筑， 有１ ０ １ 层， 屋 顶 高度 有４ ９ ２ 米， 观光 台有４ ７ ２ 米， 在 当前 都位 居世 界 第一 。
三、 桩 基础在 施 工 中的问题
我国的桩基础技术 已经取得了巨大发展 ，有着丰富的经验和技术基础 ，
上部 ， 这种桩被称为高承台桩基 ， 常用于港 口、 桥梁等需要架高的工程中；
我们 赢 应 明确 桩 基 础 目前 面 Ｉ ｆ 南 的 主要 问题 ， 只有 弄 清 除 了 ２ 、 低 承 台桩 基 ： 承 台的 底 面被 埋 在 地下 或 是 局部 的冲 刷 线 下部 ， 被 称 为 在 此 现有 水 平上 ， 问题 ， 才 能对 症 下药 ， 才有 可能 解决 问题 ， 得 到进 一 步发 展 。 低承台桩基， 常用于房屋建筑等工程中。
口四四
・ ～
ｌ 施工技术与应用
桩 基础 技术在建筑 工程 土建施 工中的应 用
— ————ｒ————————————————～ — —
中钢 集 团工 程 设 计 研 究 院 有 限公 司武 汉 设 计 院
摘要： 有着悠久历史的桩基础 ， 一代代地流传下来 ， 至今在建筑工程 中仍有举足 轻重的作用。我们应该 古为今 用， 取其精华 ， 去
（ 二） 按桩 的 承 载性 能分 类 ： （ 一） 桩基 承 栽 能力 问题
１ 、 摩 擦 型桩
Ａ 摩擦桩 ： 竖向承载 ， 基桩的承载力以桩侧部的摩阻力为主， 外部荷载主 要通过这种侧部与土层之间的摩擦力传递给周围的土层， 桩顶部分承受的荷 载比较小。 主要用于岩层埋得很深的地基。 这类桩基的沉降比较大， 稳定时间
漫谈桩基工程中的摩擦阻力与负摩阻力对工程质量的影响
５ ０
１ Ｏ
１ ５ ２ ０ ２ ５ ３ ０ ３ ５ ４ ０
１ ６ １ ７ ７ ９ ３５ ５ ０ ９６
１ ６ ２ ５ ９４ ９ ３５ ３ ６１ １ ６３５ ９ １ ６３５ ９ １ ６３５ ９ １ ６３５ ９ ３ ４１ ９３ １ ５ ３２ ９ １ ９ ６ ９ ４ １ ３ ７ ８９ ２ ５ ９７ ８７ ４ ７
１２ ０ ５
Ｏ８ ３ ３ ０６ ５ ２ ０５０ ０ ０４１ ６ ０３ ７ ５ Ｏ３３ １
３ ５ ４ ０
１ ６ ６ ８３ ８ ５ ９ ３５ ２ １
中占 ９ ％以上 ， Ｏ 在城市 立交桥建设 中占 １ Ｏ Ｏ ％。
工 程 建 设 中有 ～ 条 不 成 文 的 定 义 ： 安 全 的 基 础 上 尽 可 能 在 经济 ， 经济 的基 础 上 尽 可 能美 观 。因 此 ， 论 是 投 资 兴 建 者 还 在 无
递 的过程 。设桩 身轴 力为 ＱＺ 桩 底土反力为 ＱＰ 此桩端处 ＱＺ ， ，
则 与 桩 底 土 反 力 ＱＰ相 平 衡 即 ＱＺ ＱＰ 同 时 桩 与 桩 间 土 的 相 ＝ 。
是 设计 者 、 工 承 包 商 都 在 力 求达 到 这 一 目标 。 建 （ ） 物 地 施 构 筑 坪 以 上 肉 眼可 见 的部 分 如 ： 配 件 、 造 、 间 布 局 、 用 功 能、 构 构 空 使 外 部 造 型 以 及 整 个 建 筑 物 的观 感 、 量 、 全 度 、 直 度 、 平 质 安 垂 水 高差 、 济 效 果 等 等都 很直 观 ， 达 到 上 述 要 求较 易 实 现 。然 而 经 要 对于 隐蔽 于 地 下 的 几 十 米 甚 至 逾 百 米 深 ， 整 个 建 （ ） 物 安 对 构 筑
１ ５ ６ ２ ６３７
浅谈桩基负摩阻力
浅谈桩基负摩阻力摘要：本文对变电站桩基设计过程中是否需要考虑桩基负摩阻力的问题进行了深入探讨，采用工作中遇到的两个变电站工程实例进行了对比分析，思考在广东的软弱土层地区，淤泥质土等软弱土层的固结沉降引发的桩基负摩阻力的问题，证明桩基负摩阻力是不可忽略的设计参数之一。
设计人员需要知晓工程中为何会产生桩基负摩阻力，影响负摩阻力的相关因素等问题，在设计过程中予以重视，从而避免因其引起工程事故。
关键词：变电站工程；软弱土层；桩基负摩阻力1.背景广东地区很多工程的地基都存在较厚的软弱土层，如淤泥质土、淤泥质黏性土、松散状态的砂土层、未经处理的填土等，其力学性质较差，表现出欠固结性。
在这些地区，设计人员普遍采用桩来处理大型工程地基，当桩基自身的沉积远小于桩周围土体的沉降量时，周围的土体就会对桩体产生桩侧负摩阻力，并对其作用一个下拉荷载，这样非常容易造成桩身破坏或其他破坏情况。
当我们选择采用桩基础时会涉及到是否需要考虑桩基负摩阻力，如何考虑的问题，桩基负摩阻力考虑得是否得当关系到桩基承载力计算是否准确，在软土地基区域，因其固结沉降在桩侧引发的负摩阻力关系到整个工程的结构安全及工程危害性，具有非常重要的意义。
2.工程概况工程案例一：220千伏某某变电站位于广东省揭阳市，站址距揭阳市区约有9.0千米，距磐东镇约5.3千米，距榕江南河北岸约200米，距科技大道约60米，交通便利。
变电站站址原始地貌为平原（冲积成因），原为鱼塘及水田，后经改造现站址北部为鱼塘，南侧为荒地和种植经济作物的农田。
场地自然高程（1985国家高程）为1.82～3.52m。
根据《220千伏某某变电站施工图设计阶段岩土工程勘测报告》得知，站址场地下存在厚度为17.22～25.32米不等的淤泥层，分布较广，平均厚度为19.80米，包括平均厚度约12米的流塑性淤泥及平均厚度约6.5米的淤泥质土，计算得知变电站整个场地需填砂厚度约为5.50米，其中未考虑固结下沉深度。
浅谈桩基负摩阻力
浅谈桩基负摩阻力摘要：桩基工程中桩侧负摩阻力所产生的下拽力可能引起桩体破坏、桩基不均匀沉降等诸多工程灾害，严重影响着建筑物的安全，而桩的负摩阻力的大小受多种因素的影响，目前其准确数值很难计算。
本文简要介绍和阐述了桩侧负摩阻力产生的条件和机理，目前桩侧负摩阻力的计算方法，中性点的确定，防治和减少桩侧负摩阻力的方法。
关键词：负摩阻力中性点成因影响因素防治措施引言：在地基处理工程中,因负摩阻力问题,造成工程事故屡有发生(建筑物出现沉降、倾斜、开裂)，负摩阻力问题在我国工程实践中已成为一个很普遍的问题。
下面对负摩阻力的问题进行分析、阐述。
1负摩阻力的成因桩基工程中, 当桩体与桩周土产生相对位移时,桩侧就会产生摩阻力。
当桩体的沉降量大于桩周土的沉降量时, 摩阻力为正；当桩周土的沉降量大于桩体的沉降量时，摩阻力为负。
单桩负摩阻力作用机理如图1 所示[。
桩侧负摩阻力非但不能为承担上部荷载作出贡献, 反而要产生作用于桩侧的下拽力，称为分布于桩侧表面的荷载。
下拽力作用于桩体上, 可能会造成桩身破坏、桩端地基屈服或破坏, 以及上部结构不均匀沉降等问题。
图1单桩负摩阻力作用机理示意单桩负摩阻力一般可能由以下原因或组合造成：①未固结的新近回填土地基：桩基穿过欠固结土层后支撑在硬土层中，使得桩侧土因固结发生的沉降超过桩的沉降；②地面超载：桩侧地面受到较大的地面荷载产生的沉降超过桩的沉降；③孔隙水压力消散引起的固结沉降：群桩施工中敏感度较高的黏土受扰动，超孔隙水压力使得土体上涌，重塑后因超孔隙水压力消散而重新固结；④地下水位降低；桩侧土层地下水位大幅下降，导致有效应力增加引起土层下沉；⑤湿陷性地基：桩基穿过湿陷性土，湿陷性土因浸水湿陷导致土层发生沉降；⑥地震液化：桩基穿过液化土层，地震液化引起桩侧土沉降；⑦以压桩法沉桩后，桩身上部压力消失后发生回弹，产生负摩阻力。
影响负摩阻力大小的主要因素主要有：桩周土的特性、桩端土特性(因为其之间影响着中性点的位置问题)、桩体的形状、桩土模量比等。
桩基负摩阻力计算
桩基负摩阻力计算桩基负摩阻力是指在土层中桩身下方产生的摩阻力，它是桩基承担的主要力量之一。
在桩基设计和施工过程中，准确计算和估算桩基负摩阻力非常重要。
本文将介绍桩基负摩阻力的计算方法，并详细讲解其计算步骤和影响因素。
我们需要了解什么是桩基负摩阻力。
桩基负摩阻力是当桩身插入土层时，由于土层颗粒与桩身之间的接触而产生的摩擦力。
根据土力学理论，负摩阻力可以分为皮摩阻力和端摩阻力。
其中，皮摩阻力是指土层对桩身侧面的阻力，而端摩阻力是指土层与桩基底面的接触面积产生的阻力。
计算桩基负摩阻力的步骤如下：第一步：确定桩的净竖向荷载。
根据工程设计和土力学原理，确定桩的设计荷载，包括竖向荷载和水平力。
竖向荷载能够直接作用于桩基负摩阻力的产生。
第二步：确定桩身的面积。
根据桩的形状和尺寸，计算桩身的面积。
常见的桩形状有圆形、方形和桥台形。
根据桩身形状的不同，计算桩身的面积可以采用相应的公式。
第三步：确定土层的侧面摩阻力系数。
侧面摩阻力系数是指土层对于桩身侧面摩阻力的抵抗程度。
根据土层性质、桩身表面状态和桩身形状，可以选择相应的侧摩阻力系数。
第四步：计算侧面摩阻力。
依据负摩阻力理论，计算土层对桩身侧面的摩阻力。
公式可以表示为F1 = α1 × A × P，其中F1为侧面摩阻力，α1为侧摩阻力系数，A为桩身的面积，P为施加在桩上的竖向荷载。
第五步：确定土层的底面摩阻力系数。
底面摩阻力系数是指土层与桩基底面的接触面积产生的阻力。
根据土层性质、桩身形状和底面形状，选择相应的底摩阻力系数。
第六步：计算底面摩阻力。
根据负摩阻力理论，计算土层与桩基底面的接触面积产生的摩阻力。
公式可以表示为F2 = α2 × A × P，其中F2为底面摩阻力，α2为底摩阻阻力系数，A为桩身的面积，P为施加在桩上的竖向荷载。
第七步：计算总的负摩阻力。
将侧面摩阻力和底面摩阻力相加即得到总的负摩阻力。
F = F1 + F2。
桩的负摩阻力
桩的负摩阻力
桩的负摩阻力是在地面中的桩身下方的土体与桩身表面间形成的一种摩擦作用，它是桩的稳定性所必须考虑的重要因素之一。
桩体是通过在软土、泥质土或砂、石等松散土壤中打入地下的一种坚固的支撑结构，其稳定性主要来自于土体中固结和摩擦阻力的加持。
其中，负摩阻力是指桩下方土体始终保持一定的应力状态，使得其与桩体表面之间形成摩擦力，从而增加桩的侧向稳定性，抵抗桩的侧倾或倾覆。
负摩阻力的产生与土体的物理力学性质有关，一般来说，当桩身的周围土体受到荷载压缩时，会向桩体表面施加一个向下的力和一个向外的力，这两个力的合力方向即为负摩阻力的方向。
同时，因为桩身在土中打入的过程中，土体会受到一定的挤压力，导致土体密实度增加，从而使得负摩阻力的大小与桩的埋深、直径、土质及荷载等因素都有关系。
在实际工程中，为了准确计算负摩阻力的大小以及其对桩的稳定性的影响，需要进行复杂而繁琐的地质勘探和桩基试验，并结合当地的工程经验和现场观测数据，进行合理的设计和施工。
对于较大的土质力学性质不均匀的地质条件下的桩基设计，还需要进行细致的数值模拟和分析，以确保桩基结构的安全和可靠。
综上所述，桩的负摩阻力是桩基设计和施工中不可或缺的一个考虑因素，它的大小和方向直接关系到桩体的稳定性和抗倾覆能力，需要在设计和施工过程中进行仔细而周密的考虑和控制。
2023年最新的建筑工程桩基施工技术的应用
2023年最新的建筑工程桩基施工技术的应用建筑工程桩基施工技术的应用桩基础是深基础的一种，由桩和桩顶的承台组成，具有承载力高、稳定性好、沉降小的特点，适用于软土地基上的重型建筑，在建筑工程中应用极其广泛。
桩基分类方式很多，按照受力情况分为端承桩和摩擦桩，按施工方法分为预制桩和灌注桩，按成桩方式分为非挤土桩、部分挤土桩和挤土桩。
基础工程是整个建筑工程的根本，直接关系到上部建筑的稳定与安全，只有基础部分施工质量到位，上部结构才能安全地进行施工。
因此，对于建筑技术人员而言，基础部位的施工技术必须牢固地掌握。
一、工程概况本工程项目总建筑面积约8125lm，包括购物中心约34000平米，小型商业街约16234平米，本工程桩基采用静压管桩，桩型为PHC-400共2153根，其中工程桩2131根，工程桩每根26米，且每根桩为2种桩型；试桩加长至33米，试桩共22根，本工程的桩基础采用静沉桩方式。
二、施工方案考虑本施工场地南侧周边环境较复杂，根据现场踏勘，距离现有围墙约3．5米处有天然气、通信电缆通过，东侧临近6层建筑物。
针对以上周边环境情况，在施工期间确保不对天然气、通信电缆、建筑物等造成破坏，根据监测结果显示，若桩基施工期间有异常现象出现，拟采取以下措施进行控制：1、合理地安排沉桩施工流程，采取逐步远离地下管线、道路施工，根据环境监测情况及时调整压桩的位置和速率。
2、住靠近被保护地下管线、道路侧开挖宽1米，深1米的防挤沟，将挤上影响减少到最低限度。
3、加强施工期间现场监测工作，及时掌握被保护对象(管线)的位移情况，做到信息化动态施工。
预制桩从管桩厂运来按施工平面布置图卸下堆放，地点选择要根据打桩的情况和有利于施工的原则进行堆放。
堆放场地要求平整，根据地面的实情况，可用枕木作支点，进行两点或三点支垫。
管桩最高堆放层数三层，根据用桩计划，先用的桩应放任上面，避免翻运桩堆。
卸下来的桩，施工员和质枪员应严格检查桩身的外观尺寸和外观质量，防止断桩、严重裂缝的桩用于施工，发现不合格的管桩严禁使用，并向有关部门报告，管桩应有与其数量相对应的产品合格证，并按有关程序和规定进行报验，按规定向监理公司提交产品生产许可证、出厂合格证、材料检验报告等证明文件。
桩基础摩擦力计算
桩基础摩擦力计算桩基础是一种常用的土木工程基础结构，用于支撑建筑物或其他重要设施的基础。
在桩基础设计的过程中，计算摩擦力是一个重要的步骤，以确保桩基础的稳定性和承载能力。
本文将介绍桩基础摩擦力的计算方法。
桩基础的摩擦力主要由桩与周围土体之间的摩擦力和土体的侧阻力组成。
摩擦力的计算涉及到土体的力学性质、桩身与土体接触面积以及桩身的侧摩阻力系数等参数。
首先，需要确定土体的力学性质。
一般来说，土体的摩擦系数越大，摩擦力就越大。
土壤力学性质的测试可以通过实验室试验或现场测试获得。
常用的测试方法包括剪切试验、侧推试验等。
其次，需要确定桩身与土体接触的有效面积。
桩身的形状和尺寸决定了与土体接触的面积大小。
常见的桩身形状有圆形、方形、六边形等。
接触面积的计算通常采用几何计算或简化的方法。
例如对于圆形截面的桩身，接触面积可以通过周长与桩身长度之积来近似表示。
最后，需要确定桩身的侧摩阻力系数。
侧摩阻力系数是描述桩身和土体之间摩擦阻力大小的参数。
这个系数通常根据经验或相关的土力学理论来确定。
大多数情况下，可以根据土壤类型、桩身材料和土壤湿度等因素来选择适当的侧摩阻力系数。
根据以上参数，桩基础的摩擦力可以通过以下的计算公式来估计：Ff=ρ×L×A×Cf其中，Ff表示摩擦力，ρ表示土体的单位体积重量，L表示桩身的长度，A表示桩身与土体接触的有效面积，Cf表示侧摩阻力系数。
需要注意的是，以上公式是一个近似的计算公式，实际应用中还要考虑桩身与土体之间的压力分布、土体的变形等因素。
因此在实际工程中，通常需要结合实地调查和实验数据进行更为准确的计算。
总之，桩基础摩擦力的计算是一个复杂的过程，需要考虑多个因素的综合影响。
准确计算桩基础的摩擦力，对于确保工程的安全和可靠性具有重要意义。
因此，在实际工程中应该仔细分析土体的力学性质、桩身的形状和尺寸以及相应的摩阻力系数等参数，并根据经验、实验数据和现场测试结果进行合理选择和计算，以获得准确的摩擦力结果。
桩端阻力 桩身摩擦力
桩端阻力桩身摩擦力概述在建筑和土木工程中，桩基是一种常用的基础形式，用于支撑房屋、桥梁和其他结构物。
桩基分为钻孔灌注桩、预制桩和钢筋混凝土桩等多种类型。
在桩基设计和施工过程中，桩端阻力和桩身摩擦力是两个重要的力学参数。
本文将深入探讨桩端阻力和桩身摩擦力的原理、计算方法和影响因素。
桩端阻力原理桩端阻力是指桩基下端与土体之间的相互作用力，主要包括尖端阻力和侧面阻力两部分。
尖端阻力是桩基下端尖锥与土体之间的摩擦和密实土体的强度作用，而侧面阻力是桩身表面与土体之间的摩擦作用。
计算方法桩端阻力的计算方法多种多样，可以使用经验公式、数值模拟、试验数据等多种途径。
其中一种常用的计算方法是套筒法。
套筒法根据桩基直径和桩端形式，通过测量套筒与土体之间的摩擦力或尖端嵌入土体的深度来估计桩端阻力。
影响因素桩端阻力受多种因素的影响，包括土体性质、桩身形状、桩深度、桩径和桩周围土体的应力状态等。
土体性质的影响主要表现在土壤类型、土体密实度、土体含水量和土体的抗剪强度等方面。
桩身形状、桩深度和桩径的影响主要与桩基的几何特征有关。
桩周围土体的应力状态对桩端阻力也有重要影响，包括土体的轴力状态和水平应力等。
桩身摩擦力原理桩身摩擦力是指桩身表面与周围土体之间的摩擦力。
桩身摩擦力主要由桩周土体与桩身表面之间的侧摩阻力构成。
当桩基承受荷载时，桩身摩擦力将承担一部分荷载，并通过桩身向土体传递。
计算方法桩身摩擦力的计算方法与桩端阻力类似，可以使用经验公式、数值模拟、试验数据等多种途径。
其中一种常用的计算方法是侧摩阻力系数法。
侧摩阻力系数法通过测量桩身表面与土体之间的摩擦力和桩身嵌入土体的深度来估计桩身摩擦力。
影响因素桩身摩擦力的影响因素与桩端阻力类似，包括土体性质、桩身形状、桩深度、桩径和桩周围土体的应力状态等。
此外，桩身表面的粗糙度也是影响桩身摩擦力的重要因素，粗糙度越大，摩擦力越大。
结论桩端阻力和桩身摩擦力是桩基设计和施工中的重要参数。
沉井摩擦桩的名词解释
沉井摩擦桩的名词解释沉井摩擦桩是一种广泛应用于土木工程中的基础工作方式，用于在土壤中承受建筑物或桥梁等结构的荷载。
它在形式上类似于混凝土桩，但在施工和使用过程中有其独特的特征和优势。
本文将对沉井摩擦桩的定义、工程应用、施工过程和优缺点等方面进行阐述。
首先，沉井摩擦桩是指通过将桩身嵌入土壤中，利用土壤的摩擦阻力和桩体自重来承受建筑物或结构的荷载。
桩身通常由钢筋混凝土制成，直径大小根据设计要求来确定。
沉井摩擦桩与传统的承载桩相比，不仅解决了土壤的孔隙因拔桩而产生的沉陷问题，还能通过摩擦力的调节来实现不同工程荷载的承载需求。
其次，沉井摩擦桩在土木工程中有着广泛的应用。
无论是高层建筑、桥梁、码头还是油田设备基础，沉井摩擦桩都能够为这些重大工程提供坚固的基础支撑。
特别是在软土地区，由于土壤的稳定性较差，传统的承载桩无法满足荷载要求，而沉井摩擦桩则能有效提高承载能力，并可以在土体内形成摩擦力，进一步增强桩体的稳定性。
沉井摩擦桩的施工过程相对复杂，需要多个步骤和专业设备完成。
首先，需要在地面上进行预制桩体的生产，这通常在预制场地或工地根据设计需要进行。
然后，将预制的桩体以吊装机械等设备的协助下，逐节沉入土中，直至达到预定的深度。
在这个过程中，对桩体进行垂直方向和水平方向的控制至关重要，确保桩体的几何尺寸和位置符合设计要求。
最后，用钢绳索或液压千斤顶等设备，施加足够的静载荷于桩体上，使其与周围土壤形成摩擦阻力，从而增强桩体的稳定性和承载能力。
然而，沉井摩擦桩也存在一些优点和缺点。
首先，其优点在于可以适应各种土质。
无论是坚硬的粘土，还是软土和沙质土，沉井摩擦桩都能够灵活应对，并调整施工参数以满足设计要求。
其次，由于在施工过程中桩体可伸入土体深处，摩擦力的增大可以增加桩体的稳定性，使其能够承受更大的荷载。
但是，沉井摩擦桩的施工过程较为复杂，需要设备和技术的支持，造价也较高。
此外，在一些特殊情况下，如软弱土层或冻土层中的施工，需要额外的防护措施以避免土体的坍塌和不稳定。
桩土摩擦角
桩土摩擦角摘要：1.桩土摩擦角的定义2.桩土摩擦角的影响因素3.桩土摩擦角在实际工程中的应用4.桩土摩擦角的计算方法5.桩土摩擦角对桩基稳定性的重要性正文：一、桩土摩擦角的定义桩土摩擦角，又称桩土界面摩擦角，是指桩身与周围土体之间的摩擦角，是土体对桩身产生摩擦力的关键参数。
摩擦角决定了土壤对桩身支撑力的大小，影响桩基的稳定性和承载能力。
二、桩土摩擦角的影响因素1.土壤类型：不同类型的土壤对桩身产生的摩擦角不同。
一般来说，黏性土的摩擦角较大，砂质土的摩擦角较小。
2.土壤湿度：土壤湿度对桩土摩擦角有很大影响。
湿度较大的土壤对桩身的摩擦力较大，湿度较小的土壤对桩身的摩擦力较小。
3.桩身直径：桩身直径越大，与土壤接触面积越大，摩擦力越大，摩擦角也越大。
4.桩身埋深：桩身埋深越大，受到的土压力越大，摩擦角也越大。
三、桩土摩擦角在实际工程中的应用桩土摩擦角是桩基设计中一个非常重要的参数。
在桩基设计中，需要根据土壤类型、湿度、桩身直径和埋深等因素，确定合适的桩土摩擦角，以保证桩基的稳定性和承载能力。
四、桩土摩擦角的计算方法桩土摩擦角的计算方法有多种，常见的有摩阻力法、平衡法、极限承载力法等。
在实际工程中，一般采用摩阻力法进行计算。
摩阻力法的基本原理是：桩身在土体中受到的摩擦力与桩身受到的垂直压力成正比，可以通过实验或经验公式计算出桩土摩擦角。
五、桩土摩擦角对桩基稳定性的重要性桩土摩擦角对桩基稳定性具有重要意义。
如果摩擦角过大，桩基承受的荷载会增大，可能导致桩基稳定性不足，引发安全事故。
如果摩擦角过小，桩基承载能力会降低，影响建筑物的正常使用。
