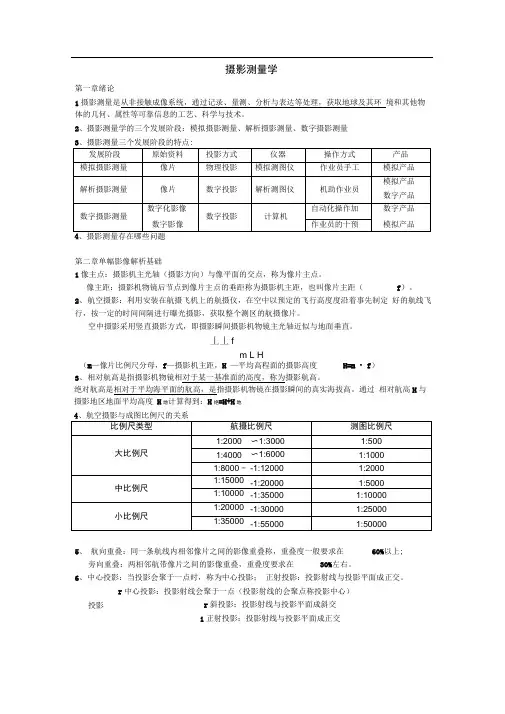

摄影测量学

第一章 绪论

1、摄影测量是从非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。

2、摄影测量学的三个发展阶段：模拟摄影测量、解析摄影测量、数字摄影测量

4、摄影测量存在哪些问题

第二章 单幅影像解析基础

1、像主点：摄影机主光轴（摄影方向）与像平面的交点，称为像片主点。

像主距：摄影机物镜后节点到像片主点的垂距称为摄影机主距，也叫像片主距（f ）。 2、航空摄影：利用安装在航摄飞机上的航摄仪，在空中以预定的飞行高度度沿着事先制定好的航线飞行，按一定的时间间隔进行曝光摄影，获取整个测区的航摄像片。 空中摄影采用竖直摄影方式，即摄影瞬间摄影机物镜主光轴近似与地面垂直。

H

f L l m ==1 （m —像片比例尺分母，f —摄影机主距，H —平均高程面的摄影高度 H=m ·f ） 3、相对航高是指摄影机物镜相对于某一基准面的高度，称为摄影航高。

绝对航高是相对于平均海平面的航高，是指摄影机物镜在摄影瞬间的真实海拔高。通过相对航高H 与摄影地区地面平均高度H 地计算得到：H 绝=H+H 地

5、航向重叠：同一条航线内相邻像片之间的影像重叠称，重叠度一般要求在60%以上； 旁向重叠：两相邻航带像片之间的影像重叠，重叠度要求在30%左右。

6、中心投影：当投影会聚于一点时，称为中心投影； 正射投影：投影射线与投影平面成正交。

中心投影：投影射线会聚于一点（投影射线的会聚点称投影中心） 投影 斜投影：投影射线与投影平面成斜交 平行投影

正射投影：投影射线与投影平面成正交

7、透视变换中的重要的点线面：

① 由投影中心作像片平面的垂线，交像面于o ，称为像主点；像主点在地面上的对应点以O 表示，称为地主点。

② 由摄影中心作铅垂线交像片平面于点n ，称为像底点；此铅垂线交地面于点N ，称为地底点。

③ 过铅垂线SnN 和摄影方向SoO 的铅垂面称为主垂面（W ），主垂面即垂直于像平面P ，又垂直于地平面E ，也垂直于两平面的交线透视轴TT 。 ④ 合线h i h i 与主纵线vv 的交点i 称为主合点。

8、等角点的特性：在倾斜的航摄像片上和水平地面上，由等角点c 和C 所引出的一对透视对应线无方向偏差，保持着方向角相等。

9、摄影测量常用坐标系：像平面坐标系o-xy 、像空间坐标系S-xyz 、像空间辅助坐标系S-XYZ 、摄影测量坐标系A-XpYpZp 、物空间坐标系O-XtYtZt 10、内方位元素（框标坐标系 → 像空间坐标系）

确定摄影机的镜头中心相对于影像位置关系的参数。内方位元素包括3个参数：像主点相对于影像中心的位置x 0，y 0及镜头中心到影像面的垂距f ；

外方位元素（像空间坐标系 → 摄影测量坐标系）

确定影像或摄影光束在摄影瞬间的空间位置和姿态的参数。外方位元素包括3个线元素，用于描述摄影中心S 相对于物方空间坐标系的位置Xs 、Ys 、Zs ；3个角元素，用于描述影像面在摄影瞬间的空中姿态。 11、旋转变换：

（1）含义：是指像空间坐标与像空间辅助坐标之间的变换。

（2）方程：设像点a 在像空间坐标系为（x,y,-f ），而在像空辅坐标系中为（X,Y ,Z ），则二者的正交变换为：

⎥⎥⎥⎦

⎤

⎢⎢⎢⎣⎡-⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡f y x c c c b b b a a a f y x R Z Y X 32

1

321321 12、共线方程：在摄影成像过程中，摄影中心S 、像点a 及其对应的地面点A 三点位于同一

条直线上。常见共线方程如下：

⎪⎪⎩⎪⎪⎨

⎧

-+-+--+-+--=--+-+--+-+--=-)()()()()()()()()()

()()(33322233311100Zs Z c Ys Y b Xs X a Zs Z c Ys Y b Xs X a f

y y Zs Z c Ys Y b Xs X a Zs Z c Ys Y b Xs X a f x x A A A A A A A A A A A A

上式中，（x,y ）为像点ａ在像平面直角坐标系中的坐标；（X A ,Y A ,Z A ）为像点对应物点Ａ在地面坐标系中的坐标；（Xs,Ys,Zs)为投影中心Ｓ在地面坐标系中的坐标；ai 、bi 、ci 9个方向余弦，其中含有三个外方位元素。 13、共线方程的应用：

① 单像空间后方交会和多像空间前方交会

② 解析空中三角测量光束法平查中的基本数学模型 ③ 构成数字投影的基础

④ 计算模拟影像数据（已知影像内外方位元素和物点坐标求像点坐标） ⑤ 利用数字高程模型（DEM ）与共线方程制作数字正射影像

⑥利用DEM与共线方程进行单幅影像测图

14、像点位移：一个地面点在地面水平的水平像片上的构像与地面有起伏时或倾斜像片上构像的点位差异称为像点位移。像点位移包括：因像片倾斜引起的像点位移和因地面起伏引起的像点位移（投影差）。

15、影像内定向：确定扫描坐标系与像片坐标系关系的工作为影像内定向。

16、内定向采用的多项式变换公式：

（1）仅量测3个框标

①线性正形变换公式（4个参数）

（2）量测了4个框标

②仿射变换公式（6个参数）

（3）量测了8个框标

③双线性变换公式（8个参数）

④投影变换公式（8个参数）

17、利用影像覆盖范围内一定数量的控制点的空间坐标与影像坐标，根据共线条件方程反求该影像的外方位元素的方法称为单幅影像的空间后方交会。

18、一个控制点可以列两个方程，至少要三个控制点解六个外方位元素。

空间后方交会的步骤：

①获取已知数据：包括平均航高，内方位元素，从外业测量成果中，获取控制点的地面测量坐标，并转化成地面摄影测量坐标；

②量测控制点的像点坐标并进行像点坐标系统误差改正，得到像点坐标；

③确定未知数的初始值；

④计算旋转矩阵R：利用角元素的近似值计算方向余弦，组成旋转矩阵；

⑤逐点计算像点坐标近似值：利用未知数的近似值代入共线方程，计算控制点像点坐标的近似值（x），（y）；

⑥组成误差方程式：按公式组成误差方程式，然后按组成法方程式，解算未知数的改正数；

⑦改正数小于指定值（一般为0.1＇)，则完成；否则将解算的未知数加上初始值，作为新的初始值，重复4-6步。

第三章双像立体测图

1、人造立体视觉必须符合自然界立体观察的四个条件：

①由两个不同摄站摄取同一景物的一个立体像对；

②一只眼睛只能观察像对中的一张像片，即双眼观察像对时必须保持两眼分别只能对一张像片观察，这一条件称为分像条件；

③两眼各自观察同一景物的左右影像点的连线应与眼基线近似平行（两像片同名点的连线与眼基线近似平行）；

④像片间的距离与双眼间的交向角相适应。

2、两种像对的立体观察方式：（1）用立体镜观察立体（2）重叠影式观察立体①互补色法②光闸阀③偏振光法④液晶闪闭法

3、立体像对：由不同摄站获取的，具有一定影像重叠的两张像片。

4、相对定向（概念）：立体像对的相对定向即恢复摄影时相邻两影像光束的相互关系，从而使同名光线对对相交。

5、求地面点坐标的三种方法：①空间前方交会和空间后方交会②绝对定向和相对定向

③光束严密解
