沉淀池及水解酸化池设计参数

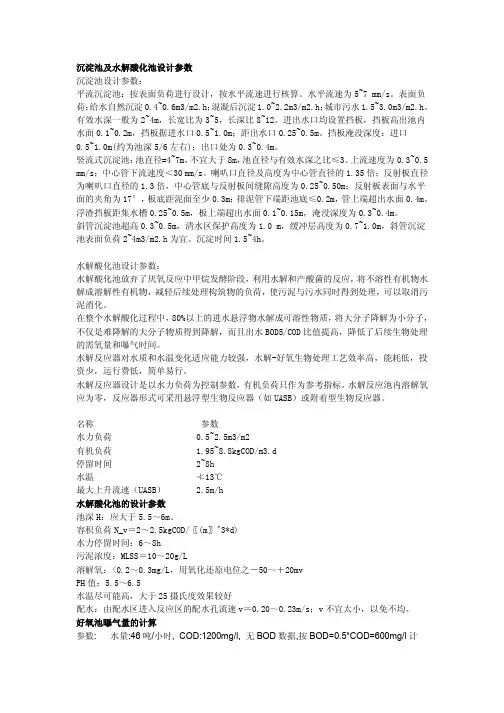

沉淀池和水解酸化池的设计计算

溶解氧：<0.2～0.3mg/L，用氧化还原电位之－50～＋20mv
PH 值：5.5～6.5
水温尽可能高，大于 25 摄氏度效果较好
配水：由配水区进入反应区的配水孔流速 v＝0.20～0.23m/s；v 不宜太小，以免不均。
好氧池曝气量的计算
参数: 水量:46 吨/小时, COD:1200mg/l, 无 BOD 数据,按 BOD=0.5*COD=600mg/l 计
2.4 主要构筑物和设备 ①匀质调节池：矩形钢混结构，共 2 间，每间池子结构尺寸 20m×20m×6.5m,有效容积 5000m3。池底布有穿孔
管，以利于搅拌混合。 ②缺氧池：矩形钢混结构，共 2 间。每间池子结构尺寸 18m×14m×5.3m,有效容积 2600m3。设潜水搅拌器 4 台，
控制溶解氧 0.2～0.5 mg/L。 ③预曝气池：矩形钢混结构，共 2 座。其中一座池子分 2 间，每间池子结构尺寸 30 m × 14 m ×5.3 m，有效容
方法一:按气水比计算: 接触氧化池 15:1,则空气量为:15×46=690m3/h 活性污泥池 10:1,则空气量为:10×46=460 m3/h 调节池 5:1,则空气量为:5×46=230 m3/h 合计空气量为:690+460+230=1380 m3/h=23 m3/min 方法二:按去除 1 公斤 BOD 需 1.5 公斤 O2 计算每小时 BOD 去除量为 0.6kg/m3×1100m3/d÷24=27.5kgBOD/h 需氧气:27.5×1.5=41.25kgO2 空气中氧的重量为:0.233kg O2/kg 空气, 则需空气量为:41.25 kgO2÷0.233 O2/kg 空气=177.04 kg 空气空气的密度为 1.293 kg/m3 则空气体积为:177.04kg÷1.293 kg/m3=136.92 m3 微孔曝气头的氧利用率为 20%, 则实际需空气量为: 136.92 m3÷0.2=684.6m3=11.41m3/min 方法三:按单位池面积曝气强度计算曝气强度一般为 10-20 m3/ m2h , 取中间值, 曝气强度为 15 m3/ m2h 接触氧化池和活性污泥池面积共为:125.4 m2 则空气量为:125.4×15=1881 m3/h=31.35 m3/min 调节池曝气强度为 3m3/ m2h,面积为 120 m2 则空气量为 3×120=360 m3/h=6m3/min 总共需要 37.35 m3/min 方法四:按曝气头数量计算根据停留时间算出池容,再计计算出共需曝气头 350 只,需气量为 3 m3/h 只, 则共需空气 350×3=1050 m3/h=17.5 m3/min 再加上调节池的需气量 6 m3/min, 共需空气:23.5 m3/min

水解酸化池设计

通过对水解池进、出水有机酸分析结果表明，出水的溶解性COD已不是原来的溶解性COD，其中挥发性有机酸浓度大幅度上升，可以从占进水溶解性组分9%
上升到出水的25%。
安徽工程科技学院生化系
Anhui University of Science and Technology
工业废水污染防治
Prevention & Treatment of Trade Wastewater
另外经水解处理后，溶解性有机物比例发生了很大变化，水解出水溶解性COD比例提高了1倍。而一般经初沉池后出水溶解性COD、BOD5的比例变化较小。众所周知，微生物对有机物的摄取只有溶解性的小分子物质才可直接进入细胞体内，而不溶性大分子物质首先要通过细胞外酶的分解才可直接进入微生物体内的代谢过程。经水解处理，有机物在微生物的代谢途径上减少了一个重要环节，无疑将加速有机物的降解。这表明水解反应器相对于曝气池起到了预处理的作用，使得经水解处理后出水变得更易于被好氧菌降解。
由于酸化过程的控制不能严格划分，在污泥中可能仍有少量甲烷菌的存在，可能产生少量的甲烷，但甲烷在水中的溶解度也相当可观，故以气体形成释放的甲烷量很少。可以看出，水解反应器集沉淀、吸附、网捕和生物絮凝等物理化学过程以及水解、酸化和甲烷化过程等生物降解功能于一体。这些过程在水解反应器中得到了强化，这与功能单一的初沉池有本质的区别。
水解阶段、酸化阶段、乙酸化阶段和甲烷阶段等四个阶段。
水解池是把反应控制在第二阶段完成之前，不进入第三阶
段。采用水解池较之全过程的厌氧池（消化池）具有以下
的优点。
水解、产酸阶段的产物主要为小分子有机物，可生物降解性一般较好。故水解池可以改变原污水的可生化性，从而减少反应的时间和处理的能耗。对固体有机物的降解可减少污泥量，其功能与消化池一样。工艺仅产生很少的难厌氧降解的生物活性污泥，故实现污水、污泥一次性处理，不需要经常加热的中温消化池。不需要密闭的池，不需要搅拌器，不需要水、气、固三相分离器，降低了造价和便于维护。由于这些特点，可以设计出适应大、中、小型污水处理厂所需的构筑物。反应控制在第二阶段完成之前，出水无厌氧发酵的不良气味，改善处理厂的环境。第一、第二阶段反应迅速，故水解池体积小，与初次沉淀池相当，节省基建投资。

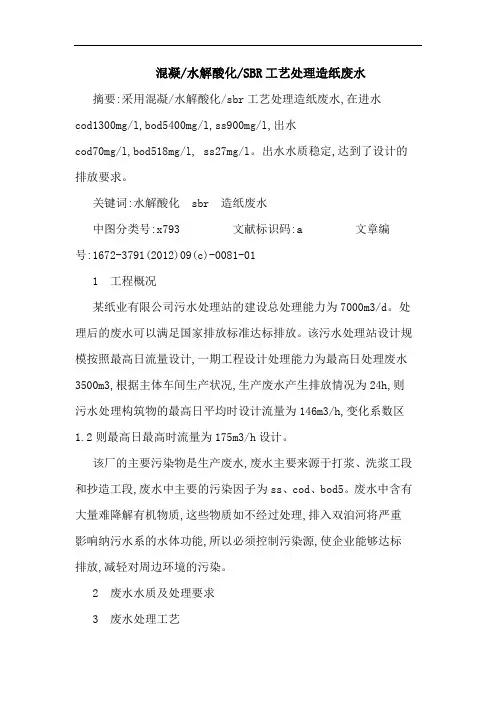

混凝-水解酸化-SBR工艺处理造纸废水

混凝/水解酸化/SBR工艺处理造纸废水摘要:采用混凝/水解酸化/sbr工艺处理造纸废水,在进水cod1300mg/l,bod5400mg/l,ss900mg/l,出水cod70mg/l,bod518mg/l, ss27mg/l。

出水水质稳定,达到了设计的排放要求。

关键词:水解酸化 sbr 造纸废水中图分类号:x793 文献标识码:a 文章编号:1672-3791(2012)09(c)-0081-011 工程概况某纸业有限公司污水处理站的建设总处理能力为7000m3/d。

处理后的废水可以满足国家排放标准达标排放。

该污水处理站设计规模按照最高日流量设计,一期工程设计处理能力为最高日处理废水3500m3,根据主体车间生产状况,生产废水产生排放情况为24h,则污水处理构筑物的最高日平均时设计流量为146m3/h,变化系数区1.2则最高日最高时流量为175m3/h设计。

该厂的主要污染物是生产废水,废水主要来源于打浆、洗浆工段和抄造工段,废水中主要的污染因子为ss、cod、bod5。

废水中含有大量难降解有机物质,这些物质如不经过处理,排入双洎河将严重影响纳污水系的水体功能,所以必须控制污染源,使企业能够达标排放,减轻对周边环境的污染。

2 废水水质及处理要求3 废水处理工艺3.1 废水处理工艺比较与选择根据造纸企业排放废水的水质特点和我公司在造纸废水处理方面的实际工程经验,确定该废水处理采用以物化+生化为主的处理工艺。

物化处理采用混凝沉淀工艺。

生化过程采用水解酸化+好氧生化为主的生化处理工艺。

本次设计好氧处理工艺采用sbr工艺。

污泥处理工艺采用重力浓缩,带式压滤机脱水的污泥处理工艺。

处理工艺流程见图1。

3.2 主要构筑物设计参数(1)集水井。

(2)收浆系统。

(3)调节池。

(4)沉淀池。

(5)水解酸化池。

设计流量150m3/h,数量1座(分两格),单池尺寸7.0×14×5.5m,超高0.5m,停留时间6.5h,上升流速0.76m/h,水解酸化池产生的剩余污泥重力排至集泥井。

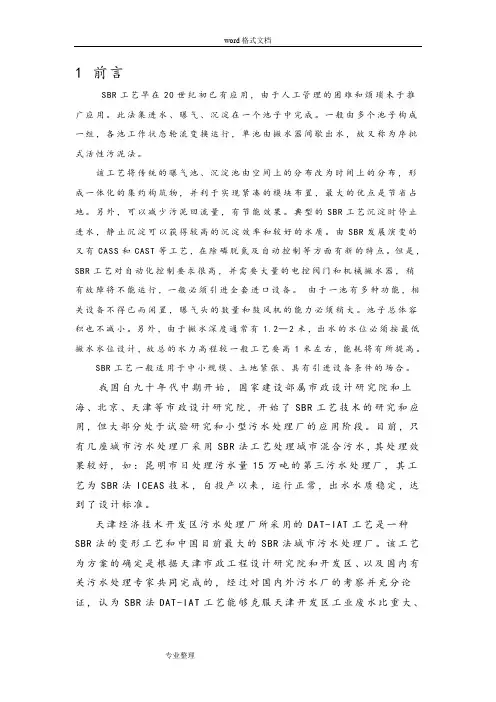

水解酸化+SBR的设计计算

1 前言SBR工艺早在20世纪初已有应用，由于人工管理的困难和烦琐未于推广应用。

此法集进水、曝气、沉淀在一个池子中完成。

一般由多个池子构成一组，各池工作状态轮流变换运行，单池由撇水器间歇出水，故又称为序批式活性污泥法。

该工艺将传统的曝气池、沉淀池由空间上的分布改为时间上的分布，形成一体化的集约构筑物，并利于实现紧凑的模块布置，最大的优点是节省占地。

另外，可以减少污泥回流量，有节能效果。

典型的SBR工艺沉淀时停止进水，静止沉淀可以获得较高的沉淀效率和较好的水质。

由SBR发展演变的又有CASS和CAST等工艺，在除磷脱氮及自动控制等方面有新的特点。

但是，SBR工艺对自动化控制要求很高，并需要大量的电控阀门和机械撇水器，稍有故障将不能运行，一般必须引进全套进口设备。

由于一池有多种功能，相关设备不得已而闲置，曝气头的数量和鼓风机的能力必须稍大。

池子总体容积也不减小。

另外，由于撇水深度通常有 1.2—2米，出水的水位必须按最低撇水水位设计，故总的水力高程较一般工艺要高1米左右，能耗将有所提高。

SBR工艺一般适用于中小规模、土地紧张、具有引进设备条件的场合。

我国自九十年代中期开始，国家建设部属市政设计研究院和上海、北京、天津等市政设计研究院，开始了SBR工艺技术的研究和应用，但大部分处于试验研究和小型污水处理厂的应用阶段。

目前，只有几座城市污水处理厂采用SBR法工艺处理城市混合污水，其处理效果较好，如：昆明市日处理污水量15万吨的第三污水处理厂，其工艺为SBR法ICEAS技术，自投产以来，运行正常，出水水质稳定，达到了设计标准。

天津经济技术开发区污水处理厂所采用的DAT-IAT工艺是一种SBR法的变形工艺和中国目前最大的SBR法城市污水处理厂。

该工艺为方案的确定是根据天津市政工程设计研究院和开发区、以及国内有关污水处理专家共同完成的，经过对国内外污水厂的考察并充分论证，认为SBR法DAT-IAT工艺能够克服天津开发区工业废水比重大、水质水量变化幅度大的水质特征，其处理后的水质能够满足国家的排放标准。

水解酸化池设计计算书

免费的目录1水解酸化池设计计算 (1)1.1水解池的容积 (1)1.4.1堰长设计 (2)1.4.2出水堰的形式及尺寸 (2)1.4.3堰上水头h.................... 错误!未定义书签。

11.4.4集水水槽宽B (3)1.4.5集水槽深度 (3)1.4.6进水堰简略图 (4)1水解酸化池设计计算1.1水解池的容积水解池的容积VQHRT K V Z =式中：V ——水解池容积，m 3；z K ——总变化系数，1.5；Q ——设计流量，m 3/h ；HRT ——水力停留时间，h ，取6h ；则345655.1m V =⨯⨯=印染废水中水解池，分为4格，每格的长为2m ，宽为2米，设备中有效水深高度为3m ，则每格水解池容积为16m 3，4格的水解池体积为48m 3。

1.2水解池上升流速校核已知反应器高度为：m H 4=；反应器的高度与上升流速之间的关系如下：HRTHHRTA V A Q ===ν 式中： ν——上升流速（m/h ）；Q ——设计流量，m 3/h ；V ——水解池容积，m 3；A ——反应器表面积，m 2；HRT ——水力停留时间，h ，取6h ；则)/(67.064h m ==ν水解反应器的上升流速h m /8.1~5.0=ν，ν符合设计要求。

1.3配水方式采用总管进水，管径为DN100，池底分支式配水，支管为DN50，支管上均匀排布小孔为出水口，支管距离池底100mm ，均匀布置在池底。

1.4进水堰设计已知每格沉淀池进水流量s m hm Q /00035.036004/533'=⨯=； 1.4.1堰长设计取出水堰负荷)/(2.0'm s L q ⋅=（根据《城市污水厂处理设施设计计算》P377中记载：取出水堰负荷不宜大于)/(7.1m s L ⋅）。

''qQ L =式中：L ——堰长m ；'q ——出水堰负荷，)/(m s L ⋅，取0.2)/(m s L ⋅；'Q ——设计流量，m 3/s ；则75.12.0100000035.0''=⨯==qQ L m ，取堰长m L 2=。

预处理系统
