高一物理打点计时器练习题
打点计时器题练习及答案
打点计时器实验题练习及答案1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔B．位移C．加速度 D．平均速度2．在“测量匀变速直线运动的加速度”的实验中，对于减小实验误差来说，下列方法中有益的是（）A．选取记数点，把每打五个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验3．下列关于计数点的说法中，正确的是（）Ａ．用计数点进行测量计算，既方便又可减小误差Ｂ．相邻计数点之间的时间间隔应该是相等的Ｃ．相邻计数点之间的位置间隔应该是相等的Ｄ．计数点是从计时器打出的实际点中选出来的，相邻计数点之间的点痕个数是相等的4．一同学在用打点计时器做“测匀变速直线运动加速度”的实验时，纸带上打出的点不是圆点，而是如下图所示的一些短线，如图所示，这可能是因为（）A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．打点针压得过紧5．在“测定匀变速直线运动加速度”的实验中，某同学的操作步骤如下，其中错误或遗漏的步骤有（遗漏可编上序号）G、H…A．拉住纸带，将小车移到靠近打点计时器处先放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电源C．把一条细绳拴在小车上，细绳跨过定滑轮上面吊着适当重的钩码D．取下纸带E．将平板一端抬高，轻推小车，使小车能在平板上做加速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔请将以上步骤完善并按合理的顺序填写在横线上。
6．（1）使用电磁打点计时器时，纸带应穿过_____，复写纸应套在_____上，并要放在纸带的_____面，应把_____电源用导线接在_____上，打点时应先_____，再让纸带运动，若电源的频率为50 Hz，则每隔_____打一次点。
（2）使用电火花打点计时器时，墨粉纸盘应套在_____上，并要放在两条纸带之间，应把电源插头插在_____电源插座上。
高一物理第一单元实验用打点计时器测速度及练习题
实验：用打点计时器测速度⒈对打点计时器的认识⑴电磁打点计时器：它是一种记录运动物体在一定时间间隔内位移的仪器。
当接通6 V以下低压交流电源时，在线圈和永久磁铁的作用下，振片便上下振动起来，位于振片一端的振针就跟着上下振动而打点，这时，如果纸带运动，振针就在纸带上打出一系列点，当交流电源频率为50 Hz时，它每隔0.02 s打一点，即打出的纸带上每相邻两点间的时间间隔为0.02 s。
⑵电火花计时器：它是利用火花放电在纸带上打出小点而显示点迹的计时仪器。
当接通220 V交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出一系列点迹。
当电源频率为50 Hz时，它也是每隔0.02 s打一次点，即打出的纸带上每相邻两点间的时间间隔也是0.02 s。
⑶电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器实验误差小。
⑷打在纸带上的点，记录了纸带运动的时间，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置。
说明：电磁打点计时器和电火花计时器的原理基本一样，打点的时间间隔都是0.02 s，所以今后的叙述中不再区分，统称打点计时器。
电磁打点计时器是利用电磁感应原理，其结构如图甲所示；电火花计时器是利用火花放电在纸带上打点的，其结构如图乙所示。
打点计时器的使用★★实验步骤：⑴把打点计时器固定在桌子上，按照要求装好纸带。
⑵打点计时器接交流电源。
⑶接通电源，用手水平地拉动纸带，纸带上就打出了一行小点，随后立即关闭电源。
⑷取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，如果共有n 个点，那么点的间隔数为n-1个，则纸带的运动时间t＝0.02（n-1）s。
⑸用刻度尺测量一下从开始计数的一点到最后一点n间的距离。
⑹利用公式v=Δx/Δt计算出纸带在这段时间内的平均速度。
说明：①打点计时器是一种记录运动物体在一定时间间隔内位移的仪器。
高一物理打点计时器实验专题
高一物理打点计时器实验专题一．选择题1．电磁打点计时器或电火花打点计时器都是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．平均速度B．位移大小C．加速度D．瞬时速度2．小明同学拉着穿过打点计时器的纸带的一端，向左运动，在纸带上打出了一系列的点，点迹分布如图所示，请你由此判断纸带的运动情况是（）A．先匀速直线运动后减速直线运动B．先加速直线运动后匀速直线运动C．先减速直线运动后加速直线运动D．先加速直线运动后减速直线运动3．关于打点计时器，下列说法正确的是（）A．纸带上打的点越密，说明物体运动得越快B．电火花计时器使用的是220V交流电源C．电火花计时器比电磁打点计时器打点频率高D．实验时应先释放小车，后接通打点计时器的电源4．关于电磁打点计时器的使用，下列说法正确的是（）A．电磁打点计时器使用的是10V以下的直流电源B．在测量物体速度时，先让物体运动，后接通打点计时器的电源C．使用的电源电压越高，打点的时间间隔就越大D．纸带上打的点越密，说明物体运动的越慢5．你左手拿一块表，右手拿一支笔，当你的合作伙伴沿直线运动拉动一条纸带，使纸带在你的笔下向前移动时，每隔1s用笔在纸带上点下一个点，这就做成了一台“打点计时器”．如果在纸带上打下了10个点，在打下的这些点的过程中，纸带的运动时间是（）A．1 s B．9 s C．10 s D．11 s6．如图所示为同一打点计时器在四条水平运动的纸带上打出的点，其中a，b间的平均速度最大的是哪一条？（）A．B．C．D．7．某同学在实验中打出的一条纸带如图所示，计时器打点的时间间隔为0.02s。
他从比较清晰的点起，每五个点取一个计数点，则相邻两计数点间的时间间隔为（）A．0.1s B．0.01s C．1s D．0.02s8．如图所示为一条打点计时器正常工作时打出的纸带，其中A、B、C、D、E为计时器连续打下的五个点，且打点计时器每打一个点所用的时间为T．为求得计时器打点C时纸带的速度，则下列算式中最合理的是（）A．B．C．D．二．多选题9．打点计时器打出的一段纸带如图所示，打点计时器所用电源的频率为50Hz，A、B、C、D、E、F、G、H、I、J、K是纸带上打出的一组连续的点，0、1、2、3是每间隔三个点连续标出的4个计数点，下列说法正确的是（）A．两个相邻的计数点之间的时间为0.06sB．A、D两点间的平均速度小于H、K两点间的平均速度C．H点的瞬时速度可以用F、K两点间的平均速度粗略表示D．G、I两点间的平均速度可能比F、K两点间的平均速度更接近H点的瞬时速度10．用打点计时器时应注意（）A．无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B．使用打点计时器时应先接电源，再拉动纸带C．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．电磁打点计时器应使用低压交流电源11．下列关于误差和有效数字的认识正确的是（）A．误差分为系统误差和偶然误差，误差是无法消除的B．系统误差可以通过多次测量求平均值来减小C．若用刻度尺测得某同学的身高是173.0cm，则173.0cm的最末一位0是估读的D．若用刻度尺测得一本书的长度是0.275m，则0.275m的第一位数字0是估读的12．如图所示是某同学在“用打点计时器测速度”实验中，根据纸带数据所得出的v﹣t图象，对其物理意义叙述正确的是（）A．在0～6s内，物体以2cm/s的速度做匀速直线运动B．在0～0.12s内物体的平均速度为2cm/sC．在0.12～0.16s内，物体的速度由2cm/s增加到4cm/sD．从8s初开始，物体以8cm/s的速度做匀速直线运动三．填空题13．如图是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02s，纸带旁边是一把最小刻度为1mm的直尺，则拖着纸带做直线运动的物体在AC这段时间内的平均速度为m/s；物体运动到在B点的瞬时速度为m/s。
高中物理1用打点计时器测速(练)(基础含解析)1高一1物理试题
积盾市安家阳光实验学校第一章运动的描述1．4 用打点计时器测速度1．在“用打点计时器测速度”的中，下列说法正确的是A．先释放纸带，再接通电源B．先接通电源，后释放纸带C．纸带上打出的点越密集说明纸带运动速度越大D ．利用打出的纸带可以求出打下某点时纸带的瞬时速度【答案】BD【解析】开始记录时，先给打点计时器通电打点，然后释放纸带让纸带（随物体）开始运动，如果先放开纸带开始运动，再接通打点计时时器的电源，由于重物运动较快，不利于数据的采集和处理，会对产生较大的误差；先打点再释放纸带，可以使打点稳，提高纸带利用率，可以使纸带上打更多的点，B正确、A错误；根据匀变速直线运动中时间中点的速度于该过程中的平均速度，可以求出打下某点时纸带的瞬时速度，选项D正确。
【点睛】本题考查了打点计时器的具体用，熟悉打点计时器的使用细节即可正本题．对于一些操作细节，要通过亲自动手，才能体会具体操作细节的含义．2．如图是某同学在做“用打点计时器测速度”中获得的一条纸带．A、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出．(1)已知打点计时器电源的频率为50 Hz，则纸带上相邻两计数点的时间间隔为________s．(2)从图中读出A、B两点间距x＝______cm；C点对的速度是________m/s。
(计算结果保留三位有效数字)．【答案】（1）0.1s；（2）0.68~0.72 cm ；0.100 m/s【解释】（1）纸带上相邻两计数点的时间间隔为0.02s×5=0.1s；(2)从图中读出A、B两点间距x＝0.70cm；BD两点间距为：x BD=2.00cm，则C 点对的速度是22.00100.100/s20.2BDCx mv mT s-⨯===。
3．在“用打点计时器测速度”的中：（1）打点计时器使用的电源为（选填交流或直流）电源．（2）下列操作中正确的有（填选项代号）．A ．在释放小车前，小车要靠近打点计时器B．打点计时器放在长木板的有滑轮一端C．先接通电源，后释放小车D．电火花计时器使用低压6V以下交流电源（3）电火花计时器正常工作时，其打点的周期取决于__________A．交流电压的高低 B．交流电的频率 C．墨粉纸盘的大小 D．纸带的长度．（4）中，把打点计时器接50Hz交流电，打出的一条纸带如图．A、B、C、D、E为我们在纸带上所选的记数点．相邻计数点之间有四个点未画出（即相邻两点的时间间隔为0.1s），各点间的距离如下图所示，则在打D点时，小车的速度为 m/s．（计算结果都保留两位有效数字）【答案】（1）交流；（2）AC；（3）B；（4）0.34m/s【解析】（1）打点计时器使用的电源为交流电源．（2）在释放小车前，小车要靠近打点计时器，选项A 正确，B 错误；先接通电源，后释放小车，选项C 正确；电火花计时器使用220V 交流电源，选项D 错误；故选AC.（3）电火花计时器正常工作时，其打点的周期于交流电的周期，故打点周期取决于交流电的频率，故选B. （4）在打D 点时，小车的速度为0.1200.052/0.34/220.1CE D x v m s m s T -===⨯。
高一物理作业(四)实验：练习使用打点计时器
高一物理作业（四）实验：用打点计时器测速度一、选择题1.关于打点计时器的使用，下列说法中正确的是( )A ．打点计时器应用低压交流电源，交流电频率为50Hz ；B ．纸带必须穿过限位孔，并注意把纸带压在复写纸的上面；C ．要先通电，后释放纸带，纸带通过后立即切断电源；D ．为减小摩擦，每次测量应先将纸带理顺。
2．运动物体拉动穿过打点计时器的纸带，纸带上打下一系列小点，打点计时器打下的点直接记录了（ ）A ．物体运动的时间；B ．物体在不同时刻的位置；C ．物体在不同时刻的速度；D ．物体在不同时间内的位移。
3．手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第6点的距离为18cm ，则（ ）A ．手运动的平均速度为0.03m/sB ．手运动的平均速度为1.5m/sC ．手运动的平均速度为1.8m/sD ．手运动的平均速度为180m/s4．在使用电磁打点计时器时，有时发现计时器的打点周期不稳定，其原因可能是A ．交流电源的电压不稳定B ．交流电源的频率不稳定C ．巳永久磁铁的磁性太弱D ．振片的固有频率与交流电源的频率有偏差5．根据打点计时器打好的纸带，可以从纸带上直接得到的物理量是（ ）A ．时刻B ．时间C 位置D ．位移E ．平均速度6．根据打点计时器打好的纸带，通过适当的计算可以得到的物理量是（ ）A ．时刻B ．时间C 位置D ．位移E ．平均速度7．打点计时器在纸带上打出点痕，下列关于纸带上的点打点计时器在纸带上打出点痕，下列关于纸带上的点。
（ ）A ．痕记录了物体运动的时间B ．点痕记录了物体在不同时刻的位置和某段时间内的位移C ．点在纸带上的分布情况，反映了物体的质量和形状D ．点在纸带上的分布情况，反映了物体的运动情况8．某同学用电磁打点计时器做实验时，在纸带上留下的不是圆点，而是一列短线，这可能是因为 ( )A ．打点计时器错接在直流电源上；B ．电源频率不稳定；C ．打点的振针压得过紧；D ．打点的振针压得过松。

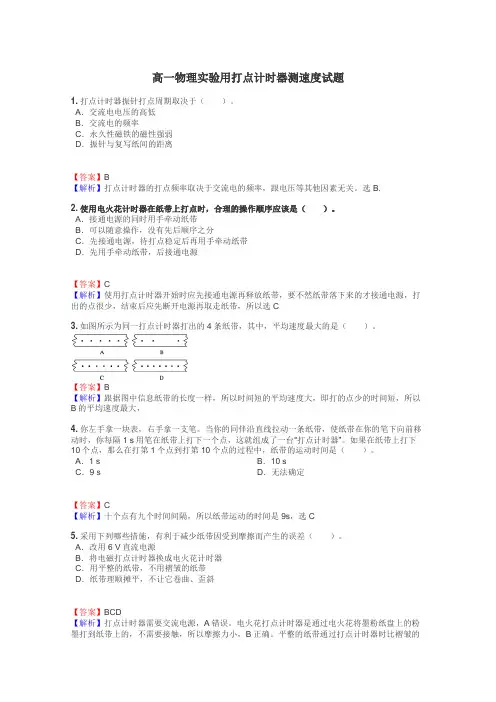

高一物理实验用打点计时器测速度试题
高一物理实验用打点计时器测速度试题1.打点计时器振针打点周期取决于（）。
A．交流电电压的高低B．交流电的频率C．永久性磁铁的磁性强弱D．振针与复写纸间的距离【答案】B【解析】打点计时器的打点频率取决于交流电的频率，跟电压等其他因素无关。
选B.2.使用电火花计时器在纸带上打点时，合理的操作顺序应该是（）。
A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源【答案】C【解析】使用打点计时器开始时应先接通电源再释放纸带，要不然纸带落下来的才接通电源，打出的点很少，结束后应先断开电源再取走纸带，所以选C3.如图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是（）。
【答案】B【解析】跟据图中信息纸带的长度一样，所以时间短的平均速度大，即打的点少的时间短，所以B的平均速度最大，4.你左手拿一块表，右手拿一支笔。
当你的同伴沿直线拉动一条纸带，使纸带在你的笔下向前移动时，你每隔1 s用笔在纸带上打下一个点，这就组成了一台“打点计时器”。
如果在纸带上打下10个点，那么在打第1个点到打第10个点的过程中，纸带的运动时间是（）。
A．1 s B．10 sC．9 s D．无法确定【答案】C【解析】十个点有九个时间间隔，所以纸带运动的时间是9s，选C5.采用下列哪些措施，有利于减少纸带因受到摩擦而产生的误差（）。
A．改用6 V直流电源B．将电磁打点计时器换成电火花计时器C．用平整的纸带，不用褶皱的纸带D．纸带理顺摊平，不让它卷曲、歪斜【答案】BCD【解析】打点计时器需要交流电源，A错误。
电火花打点计时器是通过电火花将墨粉纸盘上的粉墨打到纸带上的，不需要接触，所以摩擦力小，B正确。
平整的纸带通过打点计时器时比褶皱的小，C正确。
将纸带理顺摊平，不让它卷曲、歪斜可减小纸带与计时器间的摩擦D正确。
6.某物体的运动规律如图所示，下列说法中正确的是（）。
人教版高一必修1第一章 第4节 实验：用打点计时器测速度 课时练习
人教版高一必修1第一章 第4节 实验：用打点计时器测速度 课时练习一、实验题1.打点计时器是高中物理实验中常用的实验器材，请完成下列有关问题．（1）如图所示是两种打点计时器的图片，其中图乙是________（选填“电磁打点”或“电火花”）计时器．（2）关于上述两种打点计时器，下列说法正确的是__________．A．甲图中的打点计时器使用直流电源，乙图中的打点计时器使用交流电源B．它们都使用10 V以下的交流电源C．当电源频率为50 Hz时，它们都是每隔0.02 s打一个点D．乙图中的打点计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小2. 如图所示是一打点计时器打出的纸带，已知打点计时器所用电源的频率为50 Hz，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个计时点未画出，测得各计数点到0点的距离如图所示，求出各计数点的瞬时速度并画出v-t图像．3. 像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a 、b 分别是光电门的激光发射和接收装置，当有物体从a 、b 间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置测量，乙图中MN 是水平桌面，PQ 是长1 m 左右的木板，Q 是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出．让滑块从木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10－2 s 和2.0×10－2 s ．用游标卡尺测量小滑块的宽度d.读出滑块的宽度d ＝5.015 cm.则滑块通过光电门1的速度v 1＝________m/s ，滑块通过光电门2的速度v 2＝________m/s.4. 如图所示的四条纸带是某同学练习使用打点计时器得到的纸带（纸带的左端先通过打点计时器）．从点迹的分布情况可以判断：纸带________是匀速通过打点计时器的，纸带________是越走越快的，纸带________是开始越走越快，后来又越走越慢的．若所用电源的频率是50 Hz ，图中D 纸带，从A 点通过计时器到B 点通过计时器，历时________s ，位移为________m ，这段时间内纸带运动的平均速度是________m/s ，BC 段的平均速度是________m/s ，AD 段的平均速度是________m/s （保留两位小数） A BCD5. 图是某同学在做匀变速直线运动实验中获得的一条纸带．①已知打点计时器电源频率为50Hz ，则纸带上打相邻两点的时间间隔为_________．②ABCD 是纸带上四个计数点，每两个相邻计数点间有四个点没有画出．从图中读出A 、B 两点间距s __________；C 点对应的速度是________(计算结果保留三位有效数字)．(1)在如下基本步骤中，正确的排列顺序为________．使用电火花打点计时器分析物体运动情况的实验中：6.A．把电火花打点计时器固定在桌子上B．安放纸带C．松开纸带让物体带着纸带运动D．接通220 V交流电源E．按下脉冲输出开关，进行打点(2)在安放纸带时，要检查墨粉纸盘是否已经正确地套在________上，还要检查________是否夹在纸带之间．7. 用接在50 Hz交流电源上的打点计时器测定小车的运动情况．某次实验中得到的一条纸带如图所示，从比较清晰的点起，每五个点取一个计数点，分别标明0、1、2、3、…，量得0与1两点间的距离，2与3两点间的距离，则小车在0与1两点间的平均速度________m/s，在2与3两点间的平均速度________m/s．据此判定小车做________（选填“加速”或减速”）运动．8. 如图所示是用打点计时器测小车瞬时速度的实验时得到的一条纸带的一部分，从0点开始依照打点的先后依次标为0、1、2、3、4、5、6、…现在量得0、1间的距离x1=5.18 cm，1、2间的距离x2=4.40 cm，2、3间的距离x3=3.62 cm，3、4间的距离x4=2.78 cm，4、5间的距离x5=2.00 cm，5、6间的距离x6=1.22 cm（f=50 Hz）．（1）根据上面的记录，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中．位置12345v/（m·s–1）_______________（2）根据（1）中表格的数据，在图中画出小车的速度–时间图象_________，并说明小车速度变化的特点_________．二、多选题9. 关于打点计时器的原理和使用方法，下列说法正确的是（）A．电火花计时器在纸带上打点是靠电火花和墨粉B．如果纸带上相邻两个计数点之间有四个计时点，则相邻两个计数点间的时间间隔是0.08 s（设电源频率为50 Hz）C．如果打点计时器在纸带上打下的点先密集后稀疏，则说明纸带的速度由小变大D．电磁打点计时器接在220 V电源上，电火花计时器接在6 V电源上10. 甲、乙两物体在同一条直线上运动，它们的速度一时间图线分别如图中a、b 所示，在时刻（）A．它们的运动方向相同B．甲一定在乙的后面C．甲的速度比乙的速度大D．乙的速度比甲的速度大11. 利用打点计时器打下的纸带( )A．能准确测定某点的瞬时速度B．能粗略测定某点的瞬时速度C．能较准确测定某段时间内的平均速度D．可用任意两点间的平均速度准确代表某点的瞬时速度12. 如图所示为甲、乙两质点的v-t图象．对于甲、乙两质点的运动，下列说法中正确的是（）A．甲向所选定的正方向运动，乙与甲的运动方向相反B．甲和乙的速度并不相同C．在相同的时间内，质点甲、乙的位移相同三、单选题D ．不管甲、乙是否从同一地点开始运动，它们之间的距离一定越来越大13. 如图甲所示是一种速度传感器的工作原理图，在这个系统中B 为一个能发射超声波的固定小盒子，工作时小盒子B 向匀速直线运动的被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被小盒子B 接收，从小盒子B 发射超声波开始计时，经D t 时间再次发射超声波脉冲，图乙是连续两次发射的超声波的位移—时间图像。
1.4+实验：用打点计时器测速度(人教版高一物理必修一练习题)
1.4 实验：用打点计时器测速度一．选择题（共25小题）1．关于误差和有效数字，下列说法正确的是（）A．测出一个物体长为123.6cm，采用的测量工具的最小刻度是厘米B．0.92cm与0.920cm含义是一样的C．多测几次求平均值可减小系统误差D．0.082cm有三位有效数字2．已知一长木板的长度为7m，如图所示建立坐标系，长木板底边上的O点为坐标原点，沿底边向右的方向规定为坐标轴的正方向．设图中a、b两点的坐标分别为x1和x2，则（）A．x1＝1m，x2＝6m B．x1＝3m，x2＝2mC．x1＝﹣3m，x2＝2m D．x1＝﹣3m，x2＝﹣2m3．用游标卡尺、螺旋测微器等仪器测量长度比用一般的毫米刻度尺直接测量更精确，下列物理实验与游标卡尺、螺旋测微器等仪器制成原理相同的是（）A．多用电表测电阻实验B．卡文迪许实验C．伽利略理想斜面实验D．法拉第电磁感应实验4．某同学用刻度尺正确测量铅笔长度，结果为16.34cm。
由此可知该刻度尺的最小刻度是（）A．米B．分米C．厘米D．毫米5．某同学在一次实验中测量一物体长度，记录结果为1.247cm，则该同学所使用的测量工具（）A．可能为最小刻度是毫米的刻度尺B．可能为20分度的游标卡尺C．一定不是50分度的游标卡尺D．可能为螺旋测微器6．对于电磁打点计时器和电火花计时器，下列说法正确的是（）A．使用的都是220V的交流点B．对于50 Hz的交流电，它们工作时的打点周期均为0.02秒C．它们都是振针振动时在纸带上打点的D．它们都是通过纸带上的复写纸打点的7．电磁打点计时器的打点周期取决于（）A．交流电压的高低B．交流电的频率C．永久磁铁的磁性强弱D．振针与复写纸间的距离8．打点计时器振针打点的周期，决定于（）A．交流电压的高低B．交流电的频率C．永久磁铁的磁性强弱D．振针与复写纸的距离9．关于电磁打点计时器和电火花计时器，下列说法正确的是（）A．电磁打点计时器使用6V以下的直流电源B．电磁打点计时器使用220V的交流电源C．电火花计时器使用的220V的直流电源D．不管哪种计时器，都是每隔0.02s打一次点10．关于打点计时器的时间间隔，下列是四位同学各自发表的看法，其中正确的是（）A．电源电压越高，每打两个点的时间间隔就越短B．纸带速度越大，每打两个点的时间间隔就越短C．打点计时器连续打两个点的时间间隔由电源的频率决定D．如果将交流电源改为直流电源，打点计时器连续打两个点的时间间隔保持不变11．使用电火花计时器在纸带上打点时，合理的操作顺序应该是（）A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源12．关于打点计时器的使用，下列说法中正确的是（）A．电磁打点计时器使用的是4V～6V的直流电源B．在测量物体速度时，先让物体运动，后接通打点计时器的电源C．使用的电源频率越高，打点的时间间隔就越小D．纸带上打的点越密，说明物体运动的越快13．关于电磁打点计时器的使用，下列说法正确的是（）A．电磁打点计时器使用的是6V左右的直流电源B．在测量物体速度时，先让物体运动，后接通电源C．使用的电源频率越高，打点的时间间隔就越大D．在同一纸带上打的点越密，说明物体运动的速度越慢14．在用打点计时器记录物体运动情况时，接通电源与释放纸带（或物体）这两个操作步骤的先后关系是：（）A．应先接通电源，再使纸带运动B．应先使纸带运动，再接通电源C．在使纸带运动的同时接通电源D．先使纸带运动或先接通电源都可以15．在用打点计时器研究物体运动时，为了得到物体完整的运动情况，对接通电源和让纸带（随物体）开始运动，这两个操作的先后顺序应当是（）A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以16．接通电源与让纸带（随物体）开始运动，这两个操作的顺序应该是（）A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以17．在实验中，下列关于计数点间时间间隔的说法中正确的是（）A．每隔四个点取一个计数点，则计数点间的时间间隔为0.10sB．每隔四个点取一个计数点，则计数点间的时间间隔为0.08sC．每隔五个点取一个计数点，则计数点间的时间间隔为0.08sD．每隔五个点取一个计数点，则计数点间的时间间隔为0.10s18．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法错误的是（）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置或某段时间内的位移C．点在纸带上的分布情况，反映了物体的形状D．点在纸带上的分布情况反映了物体的运动情况19．如图所示，是电源频率为50Hz的电磁打点计时器在纸带上连续打下的六个点。
《打点计时器的使用》(知识点+练习)有答案
《打点计时器的使用》（知识点+巩固练习）【知识点回顾】：1.作用：记录运动时间2.分类：电磁打点计时器和电火花计时器3.电源要求：低压交流电源4.电压要求：电磁打点计时器：约8 v；电火花计时器：220v5.工作原理: 电磁打点计时器:在电磁作用下靠振针振动打点电火花计时器: 脉冲电流经过放电针、墨粉纸盘、纸盘轴放电打点6.搭配器材: 电磁打点计时器:纸带、学生电源、复写纸电火花计时器: 纸带、墨粉纸盘7.阻力来源: 电磁打点计时器:纸带与限位孔、计时器底面的摩擦，与振针的摩擦电火花计时器:纸带与限位孔、计时器底面的摩擦8.打点周期：电源频率为50Hz时，都是每隔0.02s打一次点电源频率小于50Hz时，都是每隔大于0.02s打一次点9.计数周期:电源频率为50Hz时：若每5个点取一个计数点，则：相邻计数点间的时间间隔为0.1s若每3个点取一个计数点，则：相邻计数点间的时间间隔为0.06s10.使用步骤:：一定：将打点计时器固定在桌面、木板或者铁架台上二装：按要求安装纸带三打点：先接通电源，后释放纸带（或物体），打完后，先关闭电源，后取下纸带。
四重复：换新纸带，重复步骤（3），得到多条打点纸带五取点：选取纸带，测量并计算：从能够看清某个点开始，往后数n个点，则从第1个点到第n个点的时间间隔t=(n-1)×0.02s，用刻度尺测量第1个点到第n个点间的距离△x11.使用注意事项:（1）实验前，应将打点计时器固定好，以免拉动纸带时晃动，并轻轻试拉纸带，应无明显的阻滞现象。
（2）释放前，物体应靠近打点计时器放置（3）使用打点计时器时，应先接通电源，待打点计时器打点稳定后再释放纸带（4）使用电火花计时器时，应注意把两条纸带穿好，使墨粉纸盘位于两条纸带中间，使用电磁打点计时器时，应将纸带穿过限位孔，压在复写纸下面（5）打点完毕，立即断开电源．(6)要防止钩码落地，避免小车跟滑轮相碰，当小车到达滑轮前及时用手按住．(7)选取一条点迹清晰的纸带，适当舍弃点密集部分，适当选取计数点(注意计数点与计时点的区别)，弄清楚所选的时间间隔T等于多少（8）对纸带进行测量时，不要分段测量各段的位移，可统一测量出各个测量点到起始测量点之间的距离，读数时应估读到毫米的下一位。
人教版高中物理必修一第一章《实验：用打点计时器测速度》练习题及答案
第四节实验:用打点计时器测速度【目标要求】1．知识与技能了解和练习使用电火花计时器和电磁打点计时器。
测定平均速度，画出v-t图象了解用图象研究物理问题的方法知道什么是速度时间图象，知道速度时间图象的物理意义。
以及如何用图象来表示速度和时间的关系２．过程与方法认识数学中的函数图象在物理学中的作用,实验时注意培养学生的操作习惯，培养学生具有一定的信息收集和处理能力，分析、解决问题能力３．情感、态度与价值观乐于探究与日常生活有关的物理学问题，初步体验探索自然规律的艰辛与喜悦，有主动与他人合作的精神【巩固教材—稳扎稳打】1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是 ( ) A．时间间隔 B．平均速度C．位移 D．瞬时速度2．某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A．复写纸放反B．使用了直流电源C．振针过短D．纸带运动过快3．小车拖动的纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点间的距离为18 cm，则（ )A．小车运动的平均速度为0。
03m/sB．小车运动的平均速度为1.5m/sC．小车运动的平均速度为1。
8m/sD．小车运动的平均速度为180m/s4．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这些点计算纸带运动的平均速度，下列操作正确的是 ( ）A．他首先查清共有多少个点B．首先从第一个能看清的点数起，查清共有多少个点C．分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能看清点间的长度,用来计算平均速度D．分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度【重难突破—重拳出击】1．打点计时器打点的周期，决定于 ( )A．交流电压的高低B。
交流电的频率C．永久磁铁的磁性强弱D。
振针与复写纸间的距离2. 在“练习使用打点计时器"的实验中，下列操作正确的是（）A．打点前，小车应靠近打点计时器，要先接通电源，待计时器开始打点再释放小车B．要舍去纸带上密集点，然后选取计数点C．打点频率为50Hz,每四个点取一个计数点,则计数点之间的时间间隔为0.01SD．实验中应使小车速度尽量小些3. 一学生在练习使用电磁打点计时器时,纸带上打出的不是圆点,而是一些短线，这A．打点计时器错接在直流电源上；B．电源电压不稳定；C．打点计时器使用的电压频率不稳定；D．振针到复写纸片的距离太小4．某物体的v-t图象如图1-3所示,则该物体（ )A．做往复运动B．做匀速直线运动C．朝某一方向做直线运动D．以上说法均不正确5．在练习使用打点计时器的实验中，某同学操作中有以下实验步骤,步骤顺序排列正确的是 ( )①．把计时器上的电源插头插在交流220 V电源插座上，按下脉冲输出开关，用手水平的拉动两条纸带，纸带上就打下一列小点②．把电火花计时器固定在桌子上③. 将纸带穿过打点计时器的限位孔，检查墨粉纸盘是否已经正确的套在纸盘轴上,检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间④．用刻度尺测量纸带通过的距离x⑤．取下纸带数一下纸带上共有多少个点,记为N，则点子的间隔数为（N —1)，纸带的运动时间为(N —1）0.02 s⑥．计算纸带运动的平均速度: v=Δx/Δt, 把结果填入下表： A ．①②③④⑤⑥ B. ②③①④⑤⑥ C. ②③①⑤④⑥ D. ②①③⑤④⑥6．某人在练习使用打点计时器的实验中拉动纸带经0.4 s 在纸带上应打下的计时点数目为（ ） A 。
打点计时器实验题练习及答案
打点计时器实验题练习及答案1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔B．位移C．加速度D．平均速度2．在“测量匀变速直线运动的加速度”的实验中，对于减小实验误差来说，下列方法中有益的是（）A．选取记数点，把每打五个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验3．下列关于计数点的说法中，正确的是（）Ａ．用计数点进行测量计算，既方便又可减小误差Ｂ．相邻计数点之间的时间间隔应该是相等的Ｃ．相邻计数点之间的位置间隔应该是相等的Ｄ．计数点是从计时器打出的实际点中选出来的，相邻计数点之间的点痕个数是相等的4．一同学在用打点计时器做“测匀变速直线运动加速度”的实验时，纸带上打出的点不是圆点，而是如下图所示的一些短线，如图所示，这可能是因为（）A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．打点针压得过紧5．在“测定匀变速直线运动加速度”的实验中，某同学的操作步骤如下，其中错误或遗漏的步骤有（遗漏可编上序号）G、H…A．拉住纸带，将小车移到靠近打点计时器处先放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电源C．把一条细绳拴在小车上，细绳跨过定滑轮上面吊着适当重的钩码D．取下纸带E．将平板一端抬高，轻推小车，使小车能在平板上做加速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔请将以上步骤完善并按合理的顺序填写在横线上。
6．（1）使用电磁打点计时器时，纸带应穿过_____，复写纸应套在_____上，并要放在纸带的_____面，应把_____电源用导线接在_____上，打点时应先_____，再让纸带运动，若电源的频率为50 Hz，则每隔_____打一次点。
（2）使用电火花打点计时器时，墨粉纸盘应套在_____上，并要放在两条纸带之间，应把电源插头插在_____电源插座上。
人教版高一物理必修一打点计时器习题集
打点计时器专题一、实验题3．打点计时器是[ ]A．测量时间的仪器B．测量加速度的仪器C．测量长度的仪器D．测量速度的仪器4．用一般的刻度尺测量长度时，若用cm作单位，则该数的估读位应在[ ]A．个位B．十分位C．百分位D．千分位5．在用打点计时器研究匀变速直线运动时，如测得各连续相等的时间间隔内位移之差不是一个恒量，其主要原因是[ ]A．长度测量不精确B．打点计时器打点的间隔不均匀C．运动中受到变化的摩擦力作用D．木板未调成水平6．图示的纸带是由斜面下滑的小车通过打点计时器拉出来的，打点的时间间隔是0.02s，现按每10个点划分纸带，数据已标在图上，则小车运动的加速度为_________．7．用某打点计时器测重力加速度得到如图所示的纸带，已知A、B、C、D点之间的时间间隔为0.02s，则所测的重力加速度是_____________m/s2．8．做匀变速运动的小车的纸带上被打点计时器打下了一系列的点，纸带的一部分如图所示．按时间先后，依次是A、B、C三个计数点，每两个计数点间另有4个打点计时器打的实际点．若A、B之间距离为45mm，B、C之间距离为35mm，打点计时器所用交流频率为50Hz，则小车运动时加速度大小为__________．9．某次用打点计时器研究匀变速运动的实验中，用打点计时器打出小车带动的纸带如图，电源的频率为50Hz．在纸带上按时间顺序取0、1、2、3、4、5共六个计数点，每相邻的两点间均有四个点未画出．用米尺量出1、2、3、4、5点到0点的距离标在了纸带下面，则小车的加速度大小为________，方向_________．10．用打点计时器测量物体做匀变速直线运动的瞬时速度(1)测量原理根据的公式V=________________________________．(2)用打点计时器打出下落重锤带动的纸带如图，电源的频率为50Hz，从纸带上连续取出A、B、C、D四个点，用米尺量出A、B、C、D到计数点0的距离标在纸带下面．则打下B点时重锤的瞬时速度V B=________m/s，打下C点时重锤的瞬时速度V C=__________m/s．11．用打点计时器打出下落物体带动的纸带如图．电源的频率为50Hz，从纸带上连续取出A、B、C、D、E、F六个计数点，用米尺测出A、B两点间距离S1=4.08cm，E、F两点间距离S2=5.64cm，试写出用S1、S2和相邻两点间时间间隔T计算重力加速度的公式g=_______，代入数据求出g=______．12．电磁打点计时器是一种使用交流电源的计时仪器．当电源频率为50Hz时，振针每隔______秒打一次点．现在用打点计时器测定物体的加速度．当电源频率低于50Hz时，如果仍按频率为50Hz的时间间隔打一次点计算，则测出的加速度数值________频率为50Hz时测出的加速度的数值．（后一空格填写大于、小于或等于）13．如图是某次实验时用打点计时器打出的一条纸带．计时器所用电源的频率为50Hz．图中A、B、C、D、E为按时间顺序所取的五个计数点，A、B、C、D、E各点与O点的距离在图中标出（单位是cm），则打B点时纸带的运动速度大小是______________m/s，纸带运动过程中的加速度大小是___________m/s2．15．某次研究匀变速直线运动的实验中，用打点计时器打出小车带动的纸带如图，相邻计数点间的距离分别用S1、S2、S3、S4、S5、S6 表示，计数点间的时间间隔用T表示，则如下计算小车加速度大小的式子中正确的是[ ]A．(S6-S1)/(5T2) B．(S3+S4-S1-S2)/(2T2)C．(S5-S2)/(3T2) D．(S4+S5+S6-S1-S2-S3)/(3T2)16．在利用打点计时器测量匀变速直线运动的加速度的实验中，(1)测量原理根据的公式是a=_____________________．(2)实验中要用到的器材和测量仪器有[ ]A．小车B．一端带滑轮的木板C．打点计时器D．低压交流电源E．小钩码F．秒表G．刻度尺H．纸带I．细绳(3)某学生在实验中操作有如下步骤，试按合理的顺序把步骤序号填在下面的线上：___________．A．把穿过打点计时器的纸带固定在小车后面；B．把打点计时器固定在木板没有滑轮的一端，并与电源相连接；C．换上新纸带，重作两次实验；D．把长木板平放在实验桌上，并使滑轮伸出桌边；E．先让小车停在靠近打点计时器处，接通电源，放开小车；F．把一条跨过滑轮的细绳一端拴在小车上，另一端吊一钩码；G．断开电源，取下纸带；H．求出三次测量加速度的平均值，作为测量的最后结果．17．1)在测定匀变速直线运动的加速度实验中所需器材为_________A．打点计时器B．天平C．低压交流电源D．低压直流电源E．细绳和纸带F．钩码和小滑车G．秒表H．一端附有滑轮的长木板2)请在下列步骤中选出必要的，并按顺序填写：_____________A．平衡摩擦力，即将长木板后端适当垫高使下滑力克服摩擦力B．把穿过打点计时器的纸带固定在小车后C．把打点计时器固定在木板无滑轮端并连好电路D．用天平测量小车质量E．换上新的纸带重作两次F．把一端附有滑轮的长木板放在桌上，使滑轮伸出桌面G．在小车开始运动后，按下秒表开始计时H．先使小车放在打点计时器附近，接通电源再放小车，让小车运动I．断开电源，取下纸带J．使秒表停止，记录打点时间K．把一条细绳跨过滑轮一端栓在小车上，另一端吊适当的砝码如果小车在连续相等的时间T里的位移分别为S1、S2、S3、S4、S5、S6……则有a1=____；a2=_____；a3=_____；……，最后a=_________．以下说法正确的就在后面括号里打“√”，否则打“×”：(1)三条纸带都必须一一进行测量和计算．[ ](2)记数点的0点就是纸带上的起点．[ ](3)若两计数点之间还有n个小点，则T=(n+1)T0，T0=0.02s．[ ]用打点计时器测匀变速直线运动的加速度答案3．D 4．C 5．C 6．a=75cm/s2 7．9.75 8．1.0m/s29．(1)V=S+S2T (2)V=2.19m/s V=2.39m/snn n+1Bc10．1.50m/s2；与小车运动方向相反11．12．0.02；大于13．永久磁铁；调整振针长度或更换复写纸；或调整振针的固有频率使之与50Hz交变电流产生的策动力共振14．0.655 1.50 15．A C16．(2)A、B、C、D、E、G、H、I (3)D、B、A、F、E、G、C、H17．A、C、E、F、H；F、C、K、B、H、I、E(S4-S1)/3T2；(S5-S2)/3T2 (S6-S3)/3T2。
高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习(I)卷
高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共35分)1. （2分） (2017高一上·武汉期中) 关于打点计时器的使用，下列说法中正确的是（）A . 电磁打点计时器使用的是4V～6V的直流电源B . 在测量物体速度时，先让物体运动，后接通打点计时器的电源C . 使用的电源频率越高，打点的时间间隔就越小D . 纸带上打的点越密，说明物体运动的越快2. （2分） (2017高一上·临川期末) 打点计时器振针打点的周期，决定于（）A . 交流电压的高低B . 交流电的频率C . 永久磁铁的磁性强弱D . 振针与复写纸的距离3. （2分） (2019高三上·吉林月考) 司机驾驶汽车在平直公路上匀速行驶，突然遇到紧急情况刹车直到停止运动，从司机发现情况到停止运动这段时间内汽车的图象如图所示，下列说法正确的是（）A . 从司机发现情况开始至汽车停止所用时间为5sB . 汽车刹车过程的加速度大小为2.0m/s2C . 汽车刹车过程的加速度大小为4.0m/sD . 从司机发现情况开始至刹车停止，汽车的总位移为30m4. （2分） (2017高一上·安吉期末) 在使用打点计时器时应注意（）A . 使用直流电源，应先接通电源，再使纸带运动B . 使用交流电源，应先接通电源，再使纸带运动C . 使用直流电源，应先使纸带运动，再接通电源D . 使用交流电源，应先使纸带运动，再接通电源5. （2分） (2016高一上·南通期中) 甲、乙两汽车在一平直公路上同向行驶．在t=0到t=t1的时间内，它们的v﹣t图象如图所示．在这段时间内（）A . 汽车乙的平均速度比甲的大B . 汽车乙的平均速度小于C . 甲、乙两汽车的位移相同D . 汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大6. （3分）当纸带与运动物体连接时，打点计时器在纸带上打出点迹．下列关于纸带上点迹的说法中正确的是（）A . 点迹记录了物体运动的时间B . 点迹记录了物体在不同时刻的位置和某段时间内的位移C . 纸带上点迹的分布情况反映了物体的质量和形状D . 纸带上点迹的分布情况反映了物体的运动情况7. （3分）如图所示，用弹簧秤测物体重力时，正确的操作是（）A . 用手握紧弹簧秤侧部使其保持竖直放置B . 绳子悬挂住物体的不同部位对测量结果没有影响C . 要保证物体处于静止状态，在匀速行驶的火车上不能做这个实验D . 读数时视线要与指针位置保持在同一水平线上8. （2分） (2016高一上·抚州期中) 关于电磁打点计时器和电火花计时器，下列说法正确的是（）A . 电磁打点计时器使用6V以下的直流电源B . 电磁打点计时器使用220V的交流电源C . 电火花计时器使用的220V的直流电源D . 不管哪种计时器，都是每隔0.02s打一次点9. （3分） (2019高一上·全州期中) 下列关于电火花计时器和电磁打点计时器的说法中，正确的是（）A . 电磁打点计时器使用直流电源B . 电火花计时器使用交流电源C . 都应先接通电源，再使纸带运动D . 都应先使纸带运动，再接通电源10. （3分）某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A . 复写纸太旧B . 使用了直流电源C . 振针过短D . 纸带运动过快11. （2分） (2017高一上·银川期中) 2010年1月4日，在中国海军护航编队“巢湖”舰、“千岛湖”舰护送下“河北锦绣”“银河”等13艘货轮顺利抵达亚丁湾西部预定海域．如图所示，此次护航总航程4500海里．若所有船只运动速率相同，则下列说法正确的是（）A . “4500海里”指的是护航舰艇的位移B . 研究舰队平均速率时可将“千岛湖”舰看作质点C . 以“千岛湖”舰为参照物，“巢湖”舰一定是运动的D . 根据图中数据可求出此次航行过程中的平均速度12. （2分） (2019高二下·扬州月考) 打点计时器是记录做直线运动的物体位置和时间的仪器，利用打点计时器打出的纸带，可以获得运动物体的相关信息．下列信息不能获得的是（）A . 物体运动的时间B . 物体在不同时刻的位置C . 物体的质量D . 物体速度变化的情况13. （2分） (2017高一下·宁夏期末) 电磁打点计时器的打点周期取决于（）A . 交流电压的高低B . 交流电的频率C . 永久磁铁的磁性强弱D . 振针与复写纸间的距离14. （2分）在用打点计时器测速度的实验中，接通电源与拉动纸带，这两个操作的先后次序应当是（）A . 先接通电源，后拉动纸带B . 先拉动纸带，后接通电源C . 拉动纸带的同时接通电源D . 先拉动纸带或先接通电源都可以15. （3分）关于打点计时器说法正确的（）A . 打点计时器用的是低压直流电源B . 电火花计时器用的是220V交流电源C . 当电源频率是50Hz时，每隔0.02s打一次点D . 当电源频率是50Hz时，每隔0.01s打一次点二、多项选择题 (共4题；共12分)16. （3分）对电磁打点计时器和电火花打点计时器的有关说法中正确的是（）A . 电磁打点计时器和电火花打点计时器都用交流电B . 两种打点计时器的打点频率与交流电的频率一样C . 电磁打点计时器在交流电频率为50Hz时，两个打点间隔时间为0.1sD . 电火花计时器在纸带上打点是靠振针和复写纸17. （3分） (2018高一下·富宁期中) 某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A . 复写纸放反B . 使用了直流电源C . 振针过短D . 纸带运动过快18. （4分） (2016高一上·苍溪期中) 如图所示，是做实验得到的一条纸带．打点计时器电源频率为50Hz，A、B、C、D、E、F、G是纸带上7个连续的点，根据纸带，回答下列问题：①相邻两个点之间的时间间隔为________s；②点F由于不清晰而未画出，试根据纸带上的数据，推测EF点的距离为________cm；③打D点时纸带运动的速度vD= ________m/s；④利用已经测出的四段长度，可得纸带运动的加速度a= ________m/s2 ．19. （2分） (2017高一上·厦门期中) 如图为某同学在“研究匀变速直线运动”的实验中打出的纸带的一段，其中A、B、C为三个计数点，有关长度如图所示，已知此物体的运动是匀变速直线运动，打点计时器使用50Hz交流电，则测得物体的加速度a=________m/s2 ，打点计时器打下B点时物体的速度vB=________m/s．（结果保留三位有效数字）．三、填空题 (共8题；共31分)20. （3分）电火花计时器的原理与电磁打点计时器相同，当电源的频率是50Hz时，也每隔________打一个点，它工作时，纸带运动受到的________比较小，实验________也就比较小．21. （1分）在练习使用打点计时器实验中操作正确的是________A.使用打点计时器时应先接通电源，再拉动纸带B.使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行C.使用打点计时器过程中不需要固定打点计时器D.每次纸带停止运动后，应先取下纸带再断开电源E.做完实验后应将纸带及时甩进垃圾桶F.实验完成后应将器材拆卸如初，并摆放整齐．22. （6分）目前实验室用的打点计时器有________计时器和________计时器两种，它们所接电源均为频率为50Hz的交变电流，所以都是每隔________ s打一个点．但前者所接交流电压为________ V，后者所接交流电压为________ V．．通过打点计时器打出的一条纸带，点子密集的地方说明物体运动的速度比较________（填“大”或“小”）23. （4分） (2016高一下·武平开学考) 在“探究恒力做功与物体的动能改变量的关系”的实验中备有下列器材：A．打点计时器；B．天平；C秒表；D．低压交流电源；E．电池； F．纸带；G．细线、砝码、小车、砝码盘；H．薄木板．①其中多余的器材是________，缺少的器材是________．②测量时间的工具是________；测量质量的工具________．24. （4分）(2017·惠州模拟) 在“探究加速度与力、质量的关系的实验”时，采用了如图甲所示的实验方案．操作如下：（1）平衡摩擦力时，若所有的操作均正确，打出的纸带如图乙所示，应________（填“减小”或“增大”）木板的倾角，反复调节，直到纸带上打出的点迹________为止．（2）已知小车质量为M，盘和砝码的总质量为m，要使细线的拉力近似等于盘和砝码和总重力，应该满足的条件是m________M（填“远小于”、“远大于”或“等于”）．（3）图丙为小车质量一定时，根据实验数据描绘的小车加速度a与盘和砝码的总质量m之间的实验关系图象．若牛顿第二定律成立，则小车的质量M=________kg．25. （3分）(2017·芜湖模拟) 如图甲所示，用细线竖直拉着包有白纸的质量为m（kg）的圆柱棒，蘸有颜料的毛笔固定在电动机上并随之转动．当烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒表面的纸上画出记号，如图乙所示，设毛笔接触棒时不影响棒的运动．测得记号之间的距离依次为20.0mm，44.0mm，68.0mm，92.0mm，116.0mm，140.0mm，已知电动机铭牌上标有“1200r/min”字样，根据以上内容，回答下列问题：①图乙中的________端是圆柱体的悬挂端（填“左”或“右”）；②根据图乙所给的数据，可知毛笔画下记号D时，圆柱棒下落的速度vD=________m/s；圆柱棒竖直下落的加速度为________m/s2 ．26. （5分） (2016高一上·新疆期中) 根据所学的知识完成下面的题目：（1）电磁打点计时器工作所用电源是________（填“直流”或“交流”）电源，电火花打点计时器的工作电压为________ V．频率为50Hz时，它们每隔________ s打一次点．（2）在用打点计时器记录物体运动情况时，接通电源与释放纸带（或物体）这两个操作步骤的先后关系是．A . 应先接通电源，再使纸带运动B . 应先使纸带运动，再接通电源C . 在使纸带运动的同时接通电源D . 先使纸带运动或先接通电源都可以．27. （5分） (2018高一下·昭通期中) 打点计时器是高中物理中重要的实验仪器，下图中的甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题：（1）图甲是________(填电磁或电火花)打点计时器，电源采用的是________(填交流电4～6 V、交流220 V、四节干电池)．（2）某同学在探究小车速度随时间变化的规律的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上依次确定出A、B、C、D、E五个计数点．其相邻点间的距离如图所示，每两个相邻的计数点之间还有4个计时点未标出．各点到A点距离分别为2.88 cm,7.20 cm,12.96 cm,20.16 cm.①每两个计数点间的时间间隔________s.②试根据纸带上数据，计算出打下D点时小车的瞬时速度是________m/s(保留三位有效数字)．（3）用打点计时器测定小车的速度，当使用的电源频率高于50 Hz时，如果仍按50 Hz来计算，则测得的速度将比真实值________(填偏大、偏小或无影响)．四、计算题 (共2题；共15分)28. （10分） (2018高一上·瑞昌月考) 升降机提升重物时重物运动的v-t图象如图所示，利用该图象分析并求解以下问题：（1）重物在0～8 s的时间内是怎样运动的？（2）重物在0～2 s与5～8 s内的加速度大小之比是多少？29. （5分）若用电源频率要求为50 Hz的打点计时器打点时,突然发现实际电源频率低于50 Hz,数据计算仍然是按每隔0.02 s打一个点来处理的,则测出的速度数值与实际速度相比,是偏大了,还是偏小了?为什么?参考答案一、选择题 (共15题；共35分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、二、多项选择题 (共4题；共12分) 16-1、17-1、18-1、19-1、三、填空题 (共8题；共31分)20-1、21-1、22-1、23-1、24-1、24-2、24-3、25-1、26-1、26-2、27-1、27-2、27-3、四、计算题 (共2题；共15分) 28-1、28-2、29-1、。
人教版高一物理必修1第一章 第4节 实验：用打点计时器测速度 课时练习
人教版高一物理必修1第一章第4节实验：用打点计时器测速度课时练习一、单选题1．在用气垫导轨测速度的实验中，下列说法正确的是______A．实验时一定要把气垫导轨一端抬高来平衡摩擦力B．遮光条的宽度越宽，所测速度更接近滑块经过光电门时的瞬时速度C．实验时首先应给气垫导轨通气并把光电计时器进行归零D．遮光条宽度的测量对实验误差没有影响2．下列几种运动中，不属于．．．匀变速运动的是（）A．斜上抛运动B．斜下抛运动C．平抛运动D．匀速圆周运动3．某质点在东西方向上做直线运动，规定向东为正方向，其位移–时间图象如图所示，则由图可知A．质点在0~6 s内位移大小为8 m，路程也为8 mB．质点在0~8 s内位移为8 m，此段时间路程为24 mC．0~4 s质点的速度为2 m/s，4~8 s内质点的速度为–4 m/sD．质点0~4 s向东匀速运动，4~6 s向西匀速运动，6~8 s向东匀速运动4．图是做匀变速直线运动的物体从打点计时器打出的纸带.纸带上面每打一点的时间间隔是0.02s，且每两个记数点间还有四个计时点.已知 1.2S cm=Ⅰ， 2.4S cmⅡ=， 3.6S cmⅢ=， 4.8S cmⅣ=，6.0S cm=Ⅴ，则第三个记数点的速度3V等于A ．0.30/m sB ．0.42/m sC ．0.54/m sD ．0.18/m s5．两玩具车在两条平行的车道上行驶，t=0时两车都在同一计时线处，它们在四次比赛中的v-t 图像如图所示。
在0-5s 内哪幅图对应的比赛中两车可再次相遇的是A ．B ．C ．D ．6．如图是研究小车运动时所打的四条纸带，纸带的左端与小车相连，则小车的运动为减速运动的是（ ） A ．B ．C ．D ．7．如图所示是同一打点计时器打出的四条纸带，在图示记录的时间内A ．甲和丁纸带均做匀速运动B ．丙纸带的平均速度最大C ．丁纸带的平均速度最大D ．乙和丁纸带的平均速度一样大8．在用电火花计时器（或电磁打点计时器）探究匀变速直线运动的实验中，下列说法正确的是（ ） A ．打点计时器必须使用交流电源供电 B ．电火花打点计时器使用干电池供电 C ．实验时应先释放纸带，后接通电源D ．物体运动的时间需要用秒表测量9．在用打点计时器测速度的实验中，某同学打出了如图所示的一条纸带，已知计时器打点的时间间隔为0.02s ，则通过对纸带的分析，下列说法中正确的是( )A ．物体做匀加速直线运动B ．物体做匀减速直线运动C ．如果测出A 、B 两点间的距离，就可以求出A 、B 两点间的平均速度D ．如果测出A 、B 两点间的距离，就可以求出A 点的瞬时速度10．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v t -图像如图所示．下列判断正确的是（ ）A ．乙车启动时的加速度大小为21m/sB ．乙车启动时与甲车相距100mC ．乙车启动20s 后乙车正好超过甲车D ．运动过程中，乙车落后甲车的最大距离为75m11．如图甲所示是一种速度传感器的工作原理图，在这个系统中，B 为一个能发射超声波的固定小盒子，工作时小盒子B 向被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被B 盒接收，从B 盒发射超声波开始计时，经时间0t ∆再次发射超声波脉冲，图乙是连续两次发射的超声波的x t -图像，则下列说法正确的是（ ）A ．超声波的速度为22=x v t 声 B ．超声波的速度为11=x v t 声C ．物体的平均速度为()212102x x v t t t -=-+∆D ．物体的平均速度为()2121022x x v t t t -=-+∆12．物体从斜面上A 点由静止开始下滑，如图所示，第一次经光滑斜面AB 滑到底端时间为1t ，第二次经光滑斜面ACD 下滑，滑到底端时间为2t ，已知AC CD AB +＝，在各斜面的等高处物体的速率相等，试判断（ ）A ．12t t >B ．12t t =C ．12t t <D ．不能确定13．从同一地点同时开始沿同一直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示，在0～t 2时间内，下列说法中正确的是( )A ．Ⅰ、Ⅱ两个物体在t 1时刻相遇B ．Ⅰ、Ⅱ两个物体的平均速度大小都是v 1+v 12C ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小D ．Ⅰ物体的加速度不断增大，Ⅱ物体的加速度不断减小14．一物体做加速直线运动，依次通过A 、B 、C 三点，AB=BC ，物体在AB 段的加速度为a 1，所用时间为t 1，在BC 段的加速度为a 2，所用时间为t 2，且物体在B 点的速度为2A CB v v v （）+=，则下列正确的是（ ） A ．a 1=a 2 t 1=t 2 B ．a 1＞a 2 t 1＞t 2 C ．a 1＜a 2 t 1＜t 2D．a1＜a2 t1＞t215．在用光电门传感器测瞬时速度的实验中（）.A．它实际上测量的是从起点到光电门传感器的平均速度B．它实际上测量的是挡光片通过光电门传感器过程中的平均速度C．挡光片越宽，则测量越准确D．挡光片的宽度与测量精确度无关16．如图所示，某质点沿一长为8米、宽为6米的矩形轨道运动，每秒钟以恒定速率移动1m，初始位置在bc边的中点A，由A向c逆时针运动，A、B、C、D边的中点分别是bc、cd、da、ab边的中点，下列说法正确的是A．第3s内的平均速度是3 m/sB．前3s内的平均速度为3 m/sC．第7s内的平均速度为57m/sD．前7s内的平均速度为57m/s17．如图所示是某质点做直线运动的v﹣t图象，由图可知这个质点的运动情况是（）A．5s﹣15s内做匀加速运动，加速度为0.8m/s2B．前5s内静止C．15s﹣20s内做匀减速运动，加速度为﹣0.8m/s2D．质点15s末离出发点最远，20秒末回到出发点18．在用打点计时器测速度的实验中，接通电源与拉动纸带，这两个操作的先后次序应当A．先接通电源，后拉动纸带B．先拉动纸带，后接通电源C．拉动纸带的同时接通电源D．先拉动纸带或先接通电源都可以二、多选题19．关于打点计时器，下列说法正确的是（）A．打点计时器都是使用10V以下的低压交流电B．交流电源的频率是50Hz时，打点计时器每隔0.02s打一个点C．纸带上的点记录了时间和位移D．如果纸带上打下n个点，则记录的时间是0.02n s20．汽车由静止开始做匀加速直线运动，经1 s速度达到3 m/s，则()A．在这1 s内汽车的平均速度是3 m/sB．在这1 s内汽车的平均速度是1.5 m/sC．汽车再向前行驶1 s，通过的位移是3 mD．汽车的加速度是3 m/s221．关于电磁打点计时器的使用，下列说法正确的是（）A．电火花打点计时器使用的是220 V的直流电源B．在测量物体速度时，先让物体运动，后接通电源C．使用的电源频率越高，打点的时间间隔就越小D．纸带上打的点越密，说明物体运动的越慢22．在发射某载人飞船过程中，运载火箭在上升的前一分钟内图像如图所示。
人教版高一物理必修一1.4实验：用打点计时器测速度同步训练(含答案)
人教版物理必修一1.4实验：用打点计时器测速度同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．用打点计时器研究物体运动时，接通电源和让纸带随物体开始运动，这两个操作的时间关系应当是( ) A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先释放纸带或先接通电源都可以2．采取下列哪些措施，有利于减小纸带因受到的摩擦而产生的误差_______A．改用直流6V的电源B．电源电压越低越好C．用平整的纸带，不用皱折的纸带D．纸带是否歪斜对实验无影响3．一位同学在用打点计时器做实验时，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为()A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．振针压得过紧4．利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况．如图甲所示为某工厂成品包装车间的光传感器记录器，光传感器B能接收到发光元件A发出的光．每当工件档住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系如图乙所示．若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（）A．该传送带每小时输送1800个工件B．该传送带每小时输送7200个工件C．传送带运动的速度是0.2m/s D．传送带运动的速度是0.1m/s5．关于用打点计时器打出的纸带上的点迹，下列说法中错误的是()A．点迹记录了物体运动的时间B．点迹在纸带上的分布情况反映了物体的运动情况C．点迹在纸带上的分布情况反映了物体的机械能D．点迹记录了物体在不同时刻的位置6．电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到无需测量的物理量是()A．时间间隔B．位移C．平均速度D．瞬时速度7．如图所示，甲、乙为实验室常用的计时器，下列说法正确的是A．甲为电磁打点计时器B．乙为电火花计时器C．甲使用交流电源，工作电压为220 VD．乙使用交流电源，工作电压为220 V8．如图所示，气垫导轨上滑块经过光电门时，其上的遮光条将光遮住，电子计时器可自动记录遮光时间Δt.测得遮光条的宽度为x ，用x t ∆∆近似代表滑块通过光电门时的瞬时速度．为使x t∆∆更接近瞬时速度，正确的措施是_____A ．换用宽度更窄的遮光条B ．提高测量遮光条宽度的精确度C ．使滑块的释放点更靠近光电门D ．增大气垫导轨与水平面的夹角9．如图所示，你左手拿一停表，右手拿一画笔，在同伴沿直线牵动纸带的同时，用画笔在纸带上点下一个个点，这样，就做成了一台“打点计时器”．为了提高该计时器的准确性，应尽量A ．让同伴匀速拉动纸带B ．使打点节奏保持均匀不变C ．使打点时间间隔接近于0.02 sD ．使打点节奏随同伴拉动纸带速度的增大而加快10．如图所示，在气垫导轨上安装有两个光电门A 、B ，A 、B 间距离为30L cm =．为了研究滑块的运动情况，在滑块上安装了一宽度为1cm d =的遮光条．现让滑块依次通过光电门A 、B ，并记录了遮光条通过两光电门A 、B 的时间分别为0.010 s 、0.005 s ，滑块从光电门A 到B 的时间为0.200 s ．则下列说法正确的是（ ）A．滑块经过A的速度为1 cm/sB．滑块经过B的速度为2 cm/sC．滑块在A、B间的平均速度为1.5 m/sD．滑块在A、B间的平均速度为3 m/s二、多项选择题（下列选项中有多个选项满足题意）11．关于打点计时器的使用，下列说法中正确的是（）A．电磁打点计时器使用的是4V~6V的直流电源B．使用的电源频率越高，打点的时间间隔就越小C．在使用打点计时器时，先让物体运动，后接通打点计时器的电源D．纸带上打的点越密，说明物体运动的越慢12．在“探究小车速度随时间变化的规律”实验中，对于减小实验误差来说，下列方法中有益的是() A．选取计数点，把每打五个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的一部分进行测量、计算D．选用各处平整程度、光滑程度不相同的长木板做实验13．下列是练习使用电磁打点计时器的部分实验步骤,请将有错误．．的操作选择出来( )A．把打点计时器固定在桌子上,纸带穿过限位孔,把复写纸片套在定位轴上,并压在纸带下面B．把打点计时器的两个接线柱分别接上导线,与6 V以下低压交流电源相连C．用手水平地牵动纸带,然后打开电源开关D．取下纸带,用刻度尺测量某两个计时点间的距离x0,计算时间间隔t,用公式v=x0计算出纸带在此过程中运动的平t均速度14．小明以同一个打点计时器在固定频率下，测量小车拉动纸带甲、乙、丙、丁的运动速度，每次小车都是自右向左运动，四段纸带的长度都相同．则下列叙述哪些是正确的（）A．纸带甲打点均匀，表示小车的速度一定B．纸带乙显示的平均速度最大C．纸带丙表示小车的速度越来越小D．纸带丁表示小车的速度越来越大三、实验探究题15．(1)打点计时器接______（填交流、直流）电源，当频率是50Hz时，打点计时器每隔____秒打一个点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高一物理练习题（十） 1、根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是（ ）
A ：时间间隔
B ：位移
C ：瞬时速度
D ：平均速度
2、打点计时器是一种 仪器，使用 电源，频率为 Hz ，它每隔 s 打一个点。
3、如图所示为某次试验时打出的纸带，在纸带上取连续的点A 、B 、C 、D 、E 、F 、G ，测得：x 1=1.00，x 2=2.90，x 3=5.10，x 4=7.10，x 5=9.00，x 6=10.90，求出打B 、D 、F 点时的顺势速度，V B = m /s ，V D = m /s ，V F = m /s
4
据求出打点计时器打下B 点时小车的瞬时速度V B = m /s ，小车的加速度
a= m /s 2
5
据求出打点计时器打下B 点时小车的瞬时速度V B = m /s ，小车的加速度
a= m /s 2
6、
C 、
D 、
E 为连续的计数点，x 1234计时器打下B 、C 、D 各点时小车的瞬时速度，V B = m /s ，V C = m
/s ，
V D = m /s ，
7、如图是小车拖动纸带打出的一条纸带，所用电源的频率为50Hz, A 、B 、C 是每5个点所取的计数点，根据数据求出打点计时器打下B 点时小车的瞬时速度
V B = m /s ，小车的加速度 a= m /s 2
8是每5个点所取的计数点，根据数据求出打点计时器打下B 点时小车的瞬时速度
V B = m /s ，小车的加速度 a= m /s 2
F
6 单
D 单位：cm
12212x 2=19.17。
