protel元件库的查找
Protel DXP 自带常用元件库路径
27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50
LM139/339/393系列 LM555 系列 LM78 79 317 431系列 SG3525 TL494 系列 TL431系列 LM317 2575 MC78 79系列 NE555 系列 UC3842系列 TL494 SG3525
ห้องสมุดไป่ตู้
Actel C-MAC MicroTechnology Dallas Semiconductor
International Rectifier 国际整流器 KEMET Electronics Microchip 微芯
IR Discrete IGBT.IntLib IR Discrete MOSFET.IntLib
Motorola 摩托罗拉
KEMET Chip Capacitor.IntLib C0402等 Microchip Microcontroller 8-bit.IntLib EPROM-Based 8-Bit Motorola Amplifier Operational Amplifier.IntLib Motorola Analog Comparator.IntLib Motorola Discrete SCR.IntLib Motorola Interface Display Driver.IntLib Motorola Power Management DC-DC Converter.IntLib Motorola Power Management SMPS Controller.IntLib Motorola Power Management Voltage Reference.IntLib Motorola Power Management Voltage Regulator.IntLib
protel常用元件库
Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库
Protel Dos Schematic SYnertek.Lib SY系列集成块元件库
Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库
AD系列 DAC系列 HD系列 MC系列
Protel Dos Schematic Comparator.Lib 比较放大器元件库
Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库
Protel Dos Schematic Linear.lib 线性元件库
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关
其他元件库
Protel Dos Schematic 4000 Cmos .Lib
40.系列CMOS管集成块元件库
4013 D 触发器
4027 JK 触发器
Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库
NSC Logic Counter.IntLib CD40系列
NSC Logic Counter.IntLib 74系列
protel常用原件库
PROTEL 99 常用库文件&分立元件库原理图常用库文件：MiscellaneousDevices.ddb ————各类通用元件库Dallas Microprocessor.ddb ————Dallas公司微处理器集成电路库Intel Databooks.ddb ————Intel公司数据手册中的集成电路库Protel DOSSchematic Libraries.ddb ————DOS版Protel电路原理库PCB图常用库文件：Advpcb.ddbGeneral IC.ddb ————通用IC封装库Miscellaneous.ddb ————各种通用元件封装库Miscellaneous Devices.ddb 中部分分立元件名称中英对照表AND ————与门ANTENNA ——天线BATTERY——直流电源BELL ————铃,钟BVC————同轴电缆接插件BRIDEG 1 ——整流桥(二极管)BRIDEG 2 ——整流桥(集成块)BUFFER ——缓冲器BUZZER——蜂鸣器CAP ————电容CAPACITOR ——电容CAPACITOR POL ——有极性电容CAPVAR ——————可调电容CIRCUIT BREAKER ——熔断丝COAX ——————同轴电缆CON ——————插口CRYSTAL ————晶体整荡器DB* ————并行插口DIODE ————二极管DIODE SCHOTTKY ——稳压二极管DIODE VARACTOR ——变容二极管DPY_3-SEG ————3段LEDDPY_7-SEG ————7段LEDDPY_7-SEG_DP ———7段LED(带小数点)ELECTRO ————电解电容FUSE ————熔断器INDUCTOR————电感INDUCTOR IRON ———带铁芯电感INDUCTOR3 ————可调电感JFET N ————N沟道场效应管LAMP ————灯泡LAMP NEDN ——起辉器LED ————发光二极管METER ——————仪表MICROPHONE ————麦克风MOSFET———— MOS管MOTOR AC ————交流电机MOTOR SERVO ——伺服电机NAND ——————与非门NOR ——————或非门NOT ——————非门NPN ————NPN型三极管NPN-PHOTO——感光三极管OPAMP ————运放OR ————或门PHOTO ————感光二极管PNP ————PNP型三极管NPN DAR ————NPN三极管PNP DAR ————PNP三极管POT 1和POT2————滑线变阻器PELAY-DPDT ————双刀双掷继电器RES1和RES2——电阻RES3和RES4 ——可变电阻RESISTOR BRIDGE ——桥式电阻RESPACK1~~RESPACK4 ——排阻SCR ———晶闸管PLUG——插头PLUG AC FEMALE和PLUG AC MALE ——三相交流插头SOCKET——插座SOURCE CURRENT——电流源SOURCE VOLTAGE ——电压源SPEAKER——扬声器SW-DIP2~~SW-DIP9————开关SW-DPDT ————双刀双掷开关SW-DPST ————双刀单掷开关SW-SPST————单刀单掷开关SW-SPPT————单刀双掷开关SW-PB ————按钮(开关)THERMISTOR ————电热调节器TRANS1 ————变压器TRANS2 ————可调变压器TRIAC————三端双向可控硅VARISTOR ————变阻器ZENER1~~ZENER3————稳压二极管DPY_7-SEG和DPY_7-SEG_DP————数码管Protel DOS Schematic Libraries.ddb 元件库及部分元件中英对照表Protel Dos Schematic 4000 Cmos .Lib ———— 40.系列CMOS管集成块元件库（例：4013D 触发器和4027JK 触发器）Protel Dos Schematic Analog Digital.Lib ————模拟数字式集成块元件库（AD系列DAC系列 HD系列 MC系列）Protel Dos Schematic Comparator.Lib ————比较放大器元件库Protel Dos Shcematic Intel.Lib ———————INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib ————————线性元件库（例：555）Protel Dos Schemattic Memory Devices.Lib ————内存存储器元件库Protel Dos Schematic SYnertek.Lib ————————SY系列集成块元件库Protes Dos Schematic Motorlla.Lib————————摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib————————NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib ————运算放大器元件库Protes Dos Schematic TTL.Lib ————————晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib ————电压调整集成块元件库Protes Dos Schematic Zilog.Lib ————————齐格格公司生产的Z80系列CPU集成块元件库74系列：74LS00 ————TTL 2输入端四与非门74LS01 ————TTL 集电极开路2输入端四与非门74LS02 ————TTL 2输入端四或非门74LS03 ————TTL 集电极开路2输入端四与非门74LS122———— TTL 可再触发单稳态多谐振荡器74LS123 ————TTL 双可再触发单稳态多谐振荡器74LS125 ————TTL 三态输出高有效四总线缓冲门74LS126 ————TTL 三态输出低有效四总线缓冲门74LS13 ————TTL 4输入端双与非施密特触发器74LS132 ————TTL 2输入端四与非施密特触发器74LS133 ————TTL 13输入端与非门74LS136 ————TTL 四异或门74LS138 ————TTL 3-8线译码器/复工器74LS139 ————TTL 双2-4线译码器/复工器74LS14 ————TTL 六反相施密特触发器74LS145 ————TTL BCD—十进制译码/驱动器74LS15 ————TTL 开路输出3输入端三与门74LS150 ————TTL 16选1数据选择/多路开关74LS151 ————TTL 8选1数据选择器74LS153 ————TTL 双4选1数据选择器74LS154 ————TTL 4线—16线译码器74LS155———— TTL 图腾柱输出译码器/分配器74LS156 ————TTL 开路输出译码器/分配器74LS157 ————TTL 同相输出四2选1数据选择器74LS158———— TTL 反相输出四2选1数据选择器74LS16 ————TTL 开路输出六反相缓冲/驱动器74LS160———— TTL 可预置BCD异步清除计数器74LS161 ————TTL 可予制四位二进制异步清除计数器74LS162 ————TTL 可预置BCD同步清除计数器74LS163 ————TTL 可予制四位二进制同步清除计数器74LS164 ————TTL 八位串行入/并行输出移位寄存器74LS165 ————TTL 八位并行入/串行输出移位寄存器74LS166 ————TTL 八位并入/串出移位寄存器74LS169 ————TTL 二进制四位加/减同步计数器74LS17 ————TTL 开路输出六同相缓冲/驱动器74LS170 ————TTL 开路输出4×4寄存器堆74LS173 ————TTL 三态输出四位D型寄存器74LS174 ————TTL 带公共时钟和复位六D触发器74LS175 ————TTL 带公共时钟和复位四D触发器74LS180 ————TTL 9位奇数/偶数发生器/校验器74LS181 ————TTL 算术逻辑单元/函数发生器74LS185 ————TTL 二进制—BCD代码转换器74LS190 ————TTL BCD同步加/减计数器74LS191 ————TTL 二进制同步可逆计数器74LS192———— TTL 可预置BCD双时钟可逆计数器74LS193 ————TTL 可预置四位二进制双时钟可逆计数器74LS194 ————TTL 四位双向通用移位寄存器74LS195————TTL 四位并行通道移位寄存器74LS196 ————TTL 十进制/二-十进制可预置计数锁存器74LS197 ————TTL 二进制可预置锁存器/计数器74LS20 ————TTL 4输入端双与非门74LS21 ————TTL 4输入端双与门74LS22 ————TTL 开路输出4输入端双与非门74LS221 ————TTL 双/单稳态多谐振荡器74LS240 ————TTL 八反相三态缓冲器/线驱动器74LS241 ————TTL 八同相三态缓冲器/线驱动器74LS243 ————TTL 四同相三态总线收发器74LS244 ————TTL 八同相三态缓冲器/线驱动器74LS245 ————TTL 八同相三态总线收发器74LS247 ————TTL BCD—7段15V输出译码/驱动器74LS248 ————TTL BCD—7段译码/升压输出驱动器74LS249 ————TTL BCD—7段译码/开路输出驱动器74LS251 ————TTL 三态输出8选1数据选择器/复工器74LS253 ————TTL 三态输出双4选1数据选择器/复工器74LS256 ————TTL 双四位可寻址锁存器74LS257 ————TTL 三态原码四2选1数据选择器/复工器74LS258 ————TTL 三态反码四2选1数据选择器/复工器74LS259 ————TTL 八位可寻址锁存器/3-8线译码器74LS26 ————TTL 2输入端高压接口四与非门74LS260 ————TTL 5输入端双或非门74LS266————TTL 2输入端四异或非门74LS27———— TTL 3输入端三或非门74LS273 ————TTL 带公共时钟复位八D触发器74LS279 ————TTL 四图腾柱输出S-R锁存器74LS28 ————TTL 2输入端四或非门缓冲器74LS283 ————TTL 4位二进制全加器74LS290 ————TTL 二/五分频十进制计数器74LS293 ————TTL 二/八分频四位二进制计数器74LS295 ————TTL 四位双向通用移位寄存器74LS298 ————TTL 四2输入多路带存贮开关74LS299 ————TTL 三态输出八位通用移位寄存器74LS30 ————TTL 8输入端与非门74LS32 ————TTL 2输入端四或门74LS322 ————TTL 带符号扩展端八位移位寄存器74LS323 ————TTL 三态输出八位双向移位/存贮寄存器74LS33 ————TTL 开路输出2输入端四或非缓冲器74LS347 ————TTL BCD—7段译码器/驱动器74LS352 ————TTL 双4选1数据选择器/复工器74LS353 ————TTL 三态输出双4选1数据选择器/复工器74LS365 ————TTL 门使能输入三态输出六同相线驱动器74LS365 ————TTL 门使能输入三态输出六同相线驱动器74LS366 ————TTL 门使能输入三态输出六反相线驱动器74LS367 ————TTL 4/2线使能输入三态六同相线驱动器74LS368 ————TTL 4/2线使能输入三态六反相线驱动器74LS37 ————TTL 开路输出2输入端四与非缓冲器74LS373 ————TTL 三态同相八D锁存器74LS374 ————TTL 三态反相八D锁存器74LS375 ————TTL 4位双稳态锁存器74LS377 ————TTL 单边输出公共使能八D锁存器74LS378 ————TTL 单边输出公共使能六D锁存器74LS379 ————TTL 双边输出公共使能四D锁存器74LS38 ————TTL 开路输出2输入端四与非缓冲器74LS380 ————TTL 多功能八进制寄存器74LS39 ————TTL 开路输出2输入端四与非缓冲器74LS390 ————TTL 双十进制计数器74LS393 ————TTL 双四位二进制计数器74LS40 ————TTL 4输入端双与非缓冲器74LS42 ————TTL BCD—十进制代码转换器74LS352 ————TTL 双4选1数据选择器/复工器74LS353 ————TTL 三态输出双4选1数据选择器/复工器74LS365 ————TTL 门使能输入三态输出六同相线驱动器74LS366 ————TTL 门使能输入三态输出六反相线驱动器74LS367 ————TTL 4/2线使能输入三态六同相线驱动器74LS368 ————TTL 4/2线使能输入三态六反相线驱动器74LS37 ————TTL 开路输出2输入端四与非缓冲器74LS373 ————TTL 三态同相八D锁存器74LS374 ————TTL 三态反相八D锁存器74LS375———— TTL 4位双稳态锁存器74LS377 ————TTL 单边输出公共使能八D锁存器74LS378 ————TTL 单边输出公共使能六D锁存器74LS379 ————TTL 双边输出公共使能四D锁存器74LS38 ————TTL 开路输出2输入端四与非缓冲器74LS380 ————TTL 多功能八进制寄存器74LS39 ————TTL 开路输出2输入端四与非缓冲器74LS390———— TTL 双十进制计数器74LS393 ————TTL 双四位二进制计数器74LS40 ————TTL 4输入端双与非缓冲器74LS42 ————TTL BCD—十进制代码转换器74LS447 ————TTL BCD—7段译码器/驱动器74LS45 ————TTL BCD—十进制代码转换/驱动器74LS450 ————TTL 16:1多路转接复用器多工器74LS451 ————TTL 双8:1多路转接复用器多工器74LS453 ————TTL 四4:1多路转接复用器多工器74LS46 ————TTL BCD—7段低有效译码/驱动器74LS460 ————TTL 十位比较器74LS461 ————TTL 八进制计数器74LS465 ————TTL 三态同相2与使能端八总线缓冲器74LS466 ————TTL 三态反相2与使能八总线缓冲器74LS467 ————TTL 三态同相2使能端八总线缓冲器74LS468 ————TTL 三态反相2使能端八总线缓冲器74LS469 ————TTL 八位双向计数器74LS47 ————TTL BCD—7段高有效译码/驱动器74LS48 ————TTL BCD—7段译码器/内部上拉输出驱动74LS490 ————TTL 双十进制计数器74LS491 ————TTL 十位计数器74LS498 ————TTL 八进制移位寄存器74LS50 ————TTL 2-3/2-2输入端双与或非门74LS502 ————TTL 八位逐次逼近寄存器74LS503 ————TTL 八位逐次逼近寄存器74LS51 ————TTL 2-3/2-2输入端双与或非门74LS533 ————TTL 三态反相八D锁存器74LS534 ————TTL 三态反相八D锁存器74LS54 ————TTL 四路输入与或非门74LS540 ————TTL 八位三态反相输出总线缓冲器74LS55 ————TTL 4输入端二路输入与或非门74LS563 ————TTL 八位三态反相输出触发器74LS564 ————TTL 八位三态反相输出D触发器74LS573 ————TTL 八位三态输出触发器74LS574 ————TTL 八位三态输出D触发器74LS645 ————TTL 三态输出八同相总线传送接收器74LS670 ————TTL 三态输出4×4寄存器堆74LS73 ————TTL 带清除负触发双J-K触发器74LS74 ————TTL 带置位复位正触发双D触发器74LS76 ————TTL 带预置清除双J-K触发器74LS83 ————TTL 四位二进制快速进位全加器74LS85 ————TTL 四位数字比较器74LS86 ————TTL 2输入端四异或门74LS90 ————TTL 可二/五分频十进制计数器74LS93 ————TTL 可二/八分频二进制计数器74LS95———— TTL 四位并行输入\\输出移位寄存器74LS97 ————TTL 6位同步二进制乘法器CD系列：CD4000————双3输入端或非门+单非门TICD4001 ————四2输入端或非门HIT/NSC/TI/GOLCD4002————双4输入端或非门 NSCCD4006 ————18位串入/串出移位寄存器 NSCCD4007————双互补对加反相器 NSCCD4008———— 4位超前进位全加器 NSCCD4009————六反相缓冲/变换器 NSCCD4010————六同相缓冲/变换器 NSCCD4011 ————四2输入端与非门 HIT/TICD4012 ————双4输入端与非门 NSCCD4013————双主-从D型触发器FSC/NSC/TOSCD4014 ————8位串入/并入-串出移位寄存器 NSCCD4015 ————双4位串入/并出移位寄存器 TICD4016 ————四传输门 FSC/TICD4017 ————十进制计数/分配器 FSC/TI/MOTCD4018 ————可预制1/N计数器 NSC/MOTCD4019 ————四与或选择器 PHICD4020 ————14级串行二进制计数/分频器 FSCCD4021 ————08位串入/并入-串出移位寄存器 PHI/NSC CD4022 ————八进制计数/分配器 NSC/MOTCD4023————三3输入端与非门 NSC/MOT/TICD4024 ————7级二进制串行计数/分频器 NSC/MOT/TI CD4025 ————三3输入端或非门 NSC/MOT/TICD4026 ————十进制计数/7段译码器 NSC/MOT/TICD4027 ————双J-K触发器 NSC/MOT/TICD4028 ————BCD码十进制译码器 NSC/MOT/TICD4029 ————可预置可逆计数器 NSC/MOT/TICD4030 ————四异或门 NSC/MOT/TI/GOLCD4031 ————64位串入/串出移位存储器 NSC/MOT/TICD4032 ————三串行加法器 NSC/TICD4033 ————十进制计数/7段译码器 NSC/TICD4034 ————8位通用总线寄存器 NSC/MOT/TICD4035 ————4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 ————三串行加法器 NSC/TICD4040 ————12级二进制串行计数/分频器 NSC/MOT/TICD4041 ————四同相/反相缓冲器 NSC/MOT/TICD4042 ————四锁存D型触发器 NSC/MOT/TICD4043 ————4三态R-S锁存触发器("1"触发)NSC/MOT/TI CD4044 ————四三态R-S锁存触发器("0"触发)NSC/MOT/TI CD4046————锁相环 NSC/MOT/TI/PHICD4047 ————无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 ————4输入端可扩展多功能门 NSC/HIT/TICD4049 ————六反相缓冲/变换器 NSC/HIT/TICD4050 ————六同相缓冲/变换器 NSC/MOT/TICD4051 ————八选一模拟开关 NSC/MOT/TICD4052 ————双4选1模拟开关NSC/MOT/TICD4053 ————三组二路模拟开关 NSC/MOT/TICD4054 ————液晶显示驱动器 NSC/HIT/TICD4055 ————BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 ————液晶显示驱动器 NSC/HIT/TICD4059————“N”分频计数器 NSC/TICD4060 ————14级二进制串行计数/分频器 NSC/TI/MOTCD4063 ————四位数字比较器 NSC/HIT/TICD4066 ————四传输门 NSC/TI/MOTCD4067 ————16选1模拟开关 NSC/TICD4068 ————八输入端与非门/与门 NSC/HIT/TICD4069 ————六反相器 NSC/HIT/TICD4070 ————四异或门 NSC/HIT/TICD4071 ————四2输入端或门 NSC/TICD4072 ————双4输入端或门 NSC/TICD4073 ————三3输入端与门 NSC/TICD4075 ————三3输入端或门 NSC/TICD4076 ————四D寄存器CD4077 ————四2输入端异或非门 HITCD4078 ————8输入端或非门/或门CD4081 ————四2输入端与门 NSC/HIT/TICD4082 ————双4输入端与门 NSC/HIT/TICD4085 ————双2路2输入端与或非门CD4086 ————四2输入端可扩展与或非门CD4089 ————二进制比例乘法器CD4093 ————四2输入端施密特触发器NSC/MOT/STCD4094 ————8位移位存储总线寄存器 NSC/TI/PHICD4095 ————3输入端J-K触发器CD4096 ————3输入端J-K触发器CD4097 ————双路八选一模拟开关CD4098 ————双单稳态触发器 NSC/MOT/TICD4099 ————8位可寻址锁存器 NSC/MOT/STCD40100 ————32位左/右移位寄存器CD40101 ————9位奇偶较验器CD40102 ————8位可预置同步BCD减法计数器CD40103———— 8位可预置同步二进制减法计数器CD40104 ————4位双向移位寄存器CD40105 ————先入先出FI-FD寄存器CD40106 ————六施密特触发器 NSC\\TICD40107 ————双2输入端与非缓冲/驱动器HAR\\TICD40108 ————4字×4位多通道寄存器CD40109 ————四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 ————双5输入端优势逻辑门CD4531 ————12位奇偶校验器CD4532 ————8位优先编码器CD4536 ————可编程定时器CD4538 ————精密双单稳CD4539 ————双四路数据选择器CD4541 ————可编程序振荡/***CD4543————BCD七段锁存译码,驱动器CD4544 ————BCD七段锁存译码,驱动器CD4547 ————BCD七段译码/大电流驱动器CD4549 ————函数近似寄存器CD4551 ————四2通道模拟开关CD4553 ————三位BCD计数器CD4555 ————双二进制四选一译码器/分离器CD4556 ————双二进制四选一译码器/分离器CD4558 ————BCD八段译码器CD4560 ————"N"BCD加法器CD4561 ————"9"求补器CD4573 ————四可编程运算放大器CD4574————四可编程电压比较器CD4575 ————双可编程运放/比较器CD4583 ————双施密特触发器CD4584 ————六施密特触发器CD4585———— 4位数值比较器CD4599 ————8位可寻址锁存器CD40110————十进制加/减,计数,锁存,译码驱动STCD40147 ————10-4线编码器 NSC\\MOTCD40160 ————可预置BCD加计数器 NSC\\MOTCD40161 ————可预置4位二进制加计数器 NSC\\MOTCD40162 ————BCD加法计数器 NSC\\MOTCD40163 ————4位二进制同步计数器 NSC\\MOTCD40174 ————六锁存D型触发器 NSC\\TI\\MOTCD40175————四D型触发器 NSC\\TI\\MOTCD40181 ————4位算术逻辑单元/函数发生器CD40182 ————超前位发生器CD40192 ————可预置BCD加/减计数器(双时钟)NSC\\TICD40193 ————可预置4位二进制加/减计数器NSC\\TICD40194———— 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40195 ————4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40208 ————4×4多端口寄存器CD4501 ————4输入端双与门及2输入端或非门CD4502 ————可选通三态输出六反相/缓冲器CD4503 ————六同相三态缓冲器CD4504 ————六电压转换器CD4506 ————双二组2输入可扩展或非门CD4508 ————双4位锁存D型触发器CD4510 ————可预置BCD码加/减计数器CD4511 ————BCD锁存,7段译码,驱动器CD4512 ————八路数据选择器CD4513———— BCD锁存,7段译码,驱动器(消隐)CD4514 ————4位锁存,4线-16线译码器CD4515———— 4位锁存,4线-16线译码器CD4516 ————可预置4位二进制加/减计数器CD4517 ————双64位静态移位寄存器CD4518 ————双BCD同步加计数器CD4519————四位与或选择器CD4520 ————双4位二进制同步加计数器CD4521———— 24级分频器CD4522 ————可预置BCD同步1/N计数器CD4526 ————可预置4位二进制同步1/N计数器CD4527 ————BCD比例乘法器CD4528 ————双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
protel元件库

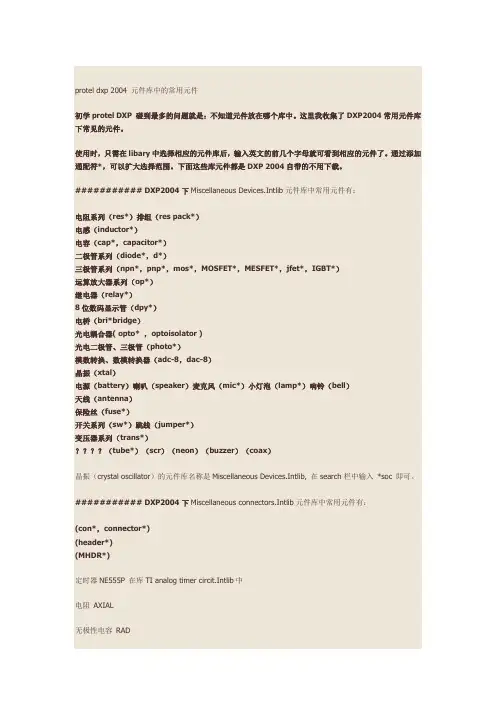

protel dxp 2004 元件库中的常用元件初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。
这里我收集了DXP2004常用元件库下常见的元件。
使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。
通过添加通配符*，可以扩大选择范围。
下面这些库元件都是DXP 2004自带的不用下载。
########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO―3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为R B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO―3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2, 所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.。
Protel_DXP元件库快速搜索
Protel DXP元件库快速搜索初学Protel DXP碰到最多的问题就是：不知道元件放在哪个库中。
这里我收集了DXP2004常用元件库下常见的元件。
使用时，只需在libary中选择相应元件库后，输入英文的前几个字母就可看到相应的元件了。
通过添加通配符，可以扩大选择范围，下面这些库元件都是DXP2004自带的不用下载便可使用。
DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-5 2等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装. 这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为R B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2, 所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
Protel99SE基本常用元器件封装查询.
小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
Protel DXP 2004元件库相关操作
分类
路径
以美信公司的MAX232CPE所在位置为例： 【Altium2004】/【Library】/【Maxim】/ 【Maxim Communication Transceiver.IntLib】
放置元件的方法
一 二 通过元件库面板放置元件（推荐）
选择“放置”>“元件”菜单命令
三
四 五
单击布线工具栏“放置元件”按钮 “右键快捷菜单”>“放置”>“元件”
LOGO
“ Add your company slogan ”
Protel DXP 2004 元件库相关操作
库文件类型
一 二 为PCB项目文件创建本项目文件专用的原 理图库文件
为PCB项目文件创建本项目文件 专用的PCB 库文件
三
四 五
所有PCB项目文件都可使用的原理图库 文件 所有PCB项目文件都可使用的PCB库文件
1. 为PCB项目文件创建原理图库文件
由于新建的原理图库文件自动加载到项目【元件库…】列 表中，所以在本原理图库文件创建的原理图元件，可以在 本PCB项目文件内的所有原理图文件中直接使用。
创建了新元件的原理图 库文件
设置原理图库元件属性
自己动手制作元件库中没有的原理图库元件，是应用水平 进阶的重要一环。其步骤在很多教程中都有详细讲解，这 里仅就元件属性定义中的部分内容进行提示。
安装了PCB库(.PcbLib)
为原理图库元件添加PCB封装模型
即使是新建的原理图元件，通常也能在Protel DXP 2004提 供的PCB库中找到合适的封装。在找不到合适的元件封装时 就要制作元件封装。
选择合适的库，在列表中选择正确的封装，然后确认即可
本例中的LCD12864有20个引脚，且通常 采用端子排连接，所以选择HDR1*20封装
一步一步学习Protel99SE：第三课Protel99SE原理图元件库编辑
⼀步⼀步学习Protel99SE：第三课Protel99SE原理图元件库编辑⼀步⼀步学习Protel99SE：第三课Protel 99 SE原理图元件库编辑3.1 启动元件库编辑器3.2 元件库管理器的使⽤Component区：⽤于选择要编辑的元件。
Group区: ⽤于列出与Component区中选中元件的同组元件，同组元件指外形相同、管脚号相同、功能相同，但名称不同的⼀组元件集合，它们的元件封装相同。
Add按钮：加⼊新的同组元件Del按钮：删除列表框中选中的元件。
Update Schematics按钮：使⽤库中新编辑的元件更新原理图中的同名元件。
Description按钮：单击该按钮，屏幕弹出元件信息编辑对话框，⽤于设置元件的默认标号、封装形式（可以有多个）、元件的描述等信息。
Pins区: 列出在Component区中选中元件的管脚。
Sort by Name：选中则管脚按管脚号由⼩到⼤排列。
Hidden Pins：在屏幕的⼯作区内显⽰元件的隐藏管脚。
Mode区: 作⽤是显⽰元件的三种不同模式，即Normal、De-Morgan和IEEE模式。
以元件DM7400为例，它的三种模式下的显⽰图形如图3-5所⽰。
3.3 绘制元件⼯具3.3.1 常⽤Tools菜单Tools菜单中常⽤的元件设计命令如下。
New Component：在编辑的元件库中建⽴新元件。
Remove Component：删除在元件库管理器中选中的元件。
Rename Component：修改所选中元件的名称。
Copy Component：复制元件。
Move Component：将选中的元件移动到⽬标元件库中。
New Part：给当前选中的元件增加⼀个新的功能单元。
Remove Part：删除当前元件的某个功能单元。
Remove Duplicates：删除元件库中的同名元件。
3.3.2 绘图⼯具栏3.3 绘制新元件制作新元件的⼀般步骤如下。
WIN7系统下Protel99se添加元件库和封装库
添加元件库
进入该界面然后点击Find
由于默认元件库所在的文件夹里的元件库文件太多，搜索时后面的元件库不能被搜索到
所以应该先把你所要添加的元件库放到特定的文件夹里，然后再点Find Now搜索。
这样就添加成功了
下面说下添加PCB原件ຫໍສະໝຸດ 装1.进入C\WINDOWS下找到ADVPCB99SE.INI（有的电脑这个文件夹不在C:\WINDOWS,这样你可以在C盘下搜索里找到它）
2．用记事本打开ADVPCB99SE.INI
修改后记得保存
ProtelDXP 元件库锦集
ProtelDXP 元件库锦集元件的总库名元件的分库名中文名称Fairchild Semiconductor FSC Discrete BJT.IntLib 三极管FSC Discrete Diode.IntLib 二极管FSC Discrete Rectifier.IntLib IN系列二极管FSC Logic Flip-Flop.IntLib 40系列FSC Logic Latch.IntLib 74LS系列C-MAC MicroTechnology C-MAC MicroTechnology 晶振Dallas Semiconductor DallasMicrocontroller 8-Bit.IntLib 存储器International Rectifier IR Discrete SCR.IntLib 可控硅IR Discrete Diode.IntLib 二极管KEMET Electronics KEMET. Chip. Capacitor..IntLib 粘贴式电容Motorola Motorola Discrete BJT.IntLib 三极管Motorola.Discrete.Diode.IntLib 1N系列稳压管Motorola Discrete JFET.IntLib 场效应管Motorola Motorola.Discrete.MOSFET.IntLib MOS管Motorola Discrete SCR.IntLib 可控硅Motorola Discrete TRIAC.IntLib 双向可控硅Motorola.PowerManagementV oltageRegulator.IntLib 电源LM系列National Semiconductor NSC Audio Power Amplifier.IntLib LM38、48系列NSC Analog Timer Circuit.IntLib LM555NSC Analog Timer Circuit.IntLib 三极管NSC Discrete Diode.IntLib IN系列二极管NSC Discrete Diode.IntLib 1N系列稳压管NSC Logic Counter.IntLib CD40系列NSC Logic Counter.IntLib 74系列NSCPowerMgtV oltageRegulator.IntLib 电源块子78系列ON Semiconductor ON Semi Logic Counter.IntLib 74系列ON Semi Logic Counter.IntLib 晶振Simulation Simulation Sources.IntLib 信号源Simulation Voltage Source.INTLIB 信号源ST Microelectronics ST Analog Timer Circuit.IntLib LM555ST Discrete BJT.IntLib 2N系列三极管ST Operational Amplifier.IntLib TL084系列ST Logic Counter.IntLib 40、74系列ST Logic Flip-Flop.IntLib 74系列4017ST Logic Switch.IntLib 4066系列ST Logic Latch.IntLib 74系列ST Logic Register.IntLib 40系列ST Logic Special Function.IntLib 40系列STPowerMgt Voltage Reference.IntLib TL、LM38系列STPower Mgt V oltage Regulator.IntLib 电源块子78、LM317系列Teccor Electronics Teccor Discrete TRIAC.IntLib 双向可控硅Teccor Discrete SCR.IntLib 可控硅Texas Instruments TI Analog Timer Circuit.IntLib 555系列TI Converter Digital to Analog.IntLib D/A转换器TI Converter Analog to Digital.IntLib A/D转换器TI Logic Decoder Demux.IntLib SN74LS138TI Logic Flip-Flop.IntLib 逻辑电路74系列TI Logic Gate 1.IntLib 逻辑电路74系列TI Logic Gate 2.IntLib 逻辑电路74系列TI Operational Amplifier.IntLib TL系列功放块。
DXP原件库查找列表
protel dxp元件库和器件（中英对照）快捷键：b 工具条选择eea 取消所有选择状态ctrl+del 删除pw 画导线pb 画总线pu画总线分支线pn 设置网络标号_____________________________________________________________________ ____原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TICD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
元件查找protel99se
电容 C RAD0.4 方型电容
电容 C RB.2/.4 电解电容
元件 代号 封装 备注
电阻 R AXIAபைடு நூலகம்0.3
电阻 R AXIAL0.4
电阻 R AXIAL0.5
塑料有引线芯片载体
CLCC
Ceramic Leaded Chip Carrier
塑料无引线芯片载体
SOP
Small Outline Package
小尺寸封装
TSOP
Thin Small Outline Package
薄小外形封装
SOT
Small Outline Transistor
集成电路U ZIP-11H
Dual In-line Package
双列直插封装
QFP
Quad Flat Package
四边引出扁平封装
PQFP
Plastic Quad Flat Package
塑料四边引出扁平封装
SQFP
Shorten Quad Flat Package
电位器 VR VR5
元件 代号 封装 备注
插座 CON2 SIP2 2脚
插座 CON3 SIP3 3
插座 CON4 SIP4 4
插座 CON5 SIP5 5
插座 CON6 SIP6 6
DIP
插座 CON16 SIP16 16
电阻 R AXIAL1.0
电容 C RAD0.1 方型电容
电容 C RAD0.2 方型电容
电容 C RB.3/.6 电解电容
电容 C RB.4/.8 电解电容
Protel DXP 2004元件库相关操作
“ Add your company slogan ”
Protel DXP 2004 元件库相关操作
库文件类型
一 二 为PCB项目文件创建本项目文件专用的原 理图库文件
为PCB项目文件创建本项目文件 专用的PCB 库文件
三
四 五
所有PCB项目文件都可使用的原理图库 文件 所有PCB项目文件都可使用的PCB库文件
为原理图库元件添加PCB封装模型
追加了封装模型的元件属性
还可为元件追加其他的封装模型，以供在不同的设 计中选用不同的元件封装。
抽取集成库中的PCB库文件
Protel DXP 2004缺省提供的集成库（.IntLib）中含有PCB 库文件。打开集成库文件，然后在弹出的对话框中单击 【抽取源(E)】按钮，系统就会将集成库中包含的PCB库文 件（.PcbLib）等抽取出来，并保存在同目下的同名文件夹中
集成元件库的基本使用
集成 元件库 通过单击 按钮，可以选择元件库面板显示内 容的类别。通常绘制原理图时，显示“元件”， 设计PCB时，显示“封装”。
单击该按钮，可选择面板显示内容的类别
集成元件库的基本使用
所有集成库文件都保存在软件根目录下的 【Library】文件夹内。先以元器件生产厂商进行 分类，再以元器件功能进行进一步分类。（还 包括常用的Miscellaneous Devices .IntLib 和 Miscellaneous Devices .IntLib ）
7.在弹出的对话框中，将元件名称 修改为MY DIP-12，然后确认。从 元件列表中可以看出已在PCB库中 创建了需要的新元件。最后，（再 次）执行【保存】，完成操作。
在某个PCB项目文件内创建的原理图库文件和PCB库文件， 通常仅在本PCB项目文件内使用（其他PCB项目文件通过 追加已有文件到项目的操作也可使用）。对于在各个项目 设计中都经常使用的原理图元件和PCB封装，则可以创建 自己的原理图库文件和PCB库文件，供每个PCB项目设计 使用。
protel99se常用快捷键
protel99se应用技巧---常用快捷键PCB设计过程中，初学者大多速度很慢，限制于软件的复杂操作和庞大工作量。
但是时间就是金钱，速度无论对于减少设计成本还是缩短设计周期是很重要的，如果单用鼠标进行操作，不但单手负担太重容易麻木疲劳而且效率低下。
为此Protel提供了极为方便的快捷方式。
两手配合操作与单手操作的效率相比远不止翻倍。
X－A＝E－E－A：消释V－F：调整到满屏显示全视图V－R：刷新D－B：浏览元件库P－W：放导线（SCH）P－T：放导线（PCB）P－J：放结点SHIFT＋S：看单面板“＋““－“：换层E－H：鼠标进入选中状态E－D=CTRL+X：鼠标进入删除状态Q：公英制转换R－M：测量E－N：单个选中CTRL＋DEL：全体删除选中的目标HOME：以鼠标为中心刷新END：当前视屏刷新CTRL＋F：查找元件L：工作层的设置（很有用）弹出【Document Options】选项卡X：弹出【Edit】/【DeSelet】（取消选择）子菜单V＋F：自动设置合适大小的视图G：调出栅格设置选项Q：切换公英制*：在信号层面中切换当前层Shift+空格：转换导线的编辑方式（很有用）E－O－S：设置新原点而Protel99 封装库中原点的设置是Edit-Set Reference-（下面有三个选项），原点可以随你设置，设置Location或者中心比较规范,(可以自己按具体设置原点)E－J－N：寻找网络T－N：浏览已复制的封装库T－T：放置泪滴L＝D－O：可设置层、电气报错等O－D＝T－P＝O－P：可设置字符、覆铜等P－O：放电源VCC或地GNDP－N：放网络标号P－B：放总线CTRL+左键：在移动元件时，可使与之相连的导线随其一起移动1、SHIFT+空格：可使走线在45，90，圆弧之间切换2、编辑元件时：双击引脚，在DOT后打钩，则显示为低电平有效模样3、修改元件的引脚长短：进入编辑界面，双击其引脚，弹出对话框，PIN的默认值改为10。
protel_99SE_各元件搜索名称
名称英文名元件库封装封装库电阻 RES AXIAL0.1-1.0无极电容 CAP RAD 0.1-0.4电解电容 ELECTRO RB 0.2/0.4-0.5/1.0二极管 DIODE DIODE0.1-0.7全桥 BRIDGE D-44 D-37 D-46电位器 POT VR-1 VR-5三极管 NPN PNP TO-18 TO-22TO-3 (达林顿) 集成块 PID PID-8 -40晶体振荡器 XTAL1AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产2楼 wws 发表于：2007-9-4 23:57:13型号功能封装AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器OR 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关 DIP8SW-DIP8 双列直插封装八路开关 DIPl6VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座 FLY48PIN 8脚插座 IDC816PIN 16脚插座 IDCl620PIN 20脚插座 IDC2026PIN 26脚插座 IDC2634PIN 34脚插座 IDC3440PIN 40脚插座 IDC4050PIN 50脚插座 IDC50DB9 9芯插座 DB9DBl5 15芯插座 DBl5DB25 25芯插座 DB25DB37 37芯插座 DB37原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
