北航基础物理实验研究性实验报告_分光仪的调整及应用
布拉格衍射实验和微波分光仪改进探究-北航物理实验研究性报告
北航物理实验研究性报告布拉格衍射实验和微波分光仪改进探究第一作者：学号：班级：第二作者：学号：班级：目录摘要 (3)一实验目的 (4)二实验原理 (4)三实验仪器 (7)四实验内容 (8)五、注意事项 (9)六、实验数据处理 (9)七．误差分析 ............................................................................................ 错误!未定义书签。
八、实验改进 ............................................................................................ 错误!未定义书签。
九实验总结与感想 .................................................................................. 错误!未定义书签。
摘要本实验用一束波长为3.202cm 的微波代替 X 射线，观察微波照射到人工制作的晶体模型时发生的衍射现象，并验证著名的布拉格公式。
通过微波的单缝衍射和迈克尔逊干涉实验，加深对波动理论的理解。
本文对微波实验和布拉格衍射的原理、步骤、仪器进行了简要介绍，在此基础上用图表法，列表法及一元线性回归法进行数据处理和误差分析，并且在最后提出和验证了对于实验仪器方面的几点改进方案。
关键字：微波的布拉格衍射单缝衍射迈克尔逊干涉晶体结构一 实验目的1. 了解微波的特点，学习微波器件的使用；2. 了解布拉格衍射原理，利用微波在模拟晶体上的衍射验证布拉格公式并测定微波的波长；3. 通过微波的单缝衍射和迈克尔逊干涉实验加深对波动理论的理解。
二 实验原理1. 晶体结构晶体中的原子按一定规律形成高度规则的空间排列，称为晶格。
最简单的晶格是所谓的简单立方晶格，它由沿3个垂直方向x 、y 、z 等距排列的格点所组成。
分光仪的调节和使用实验报告

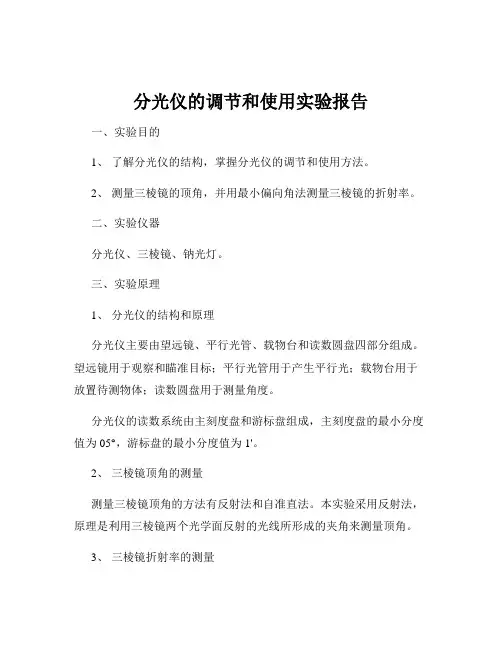

分光仪的调节和使用实验报告一、实验目的1、了解分光仪的结构，掌握分光仪的调节和使用方法。
2、测量三棱镜的顶角，并用最小偏向角法测量三棱镜的折射率。
二、实验仪器分光仪、三棱镜、钠光灯。
三、实验原理1、分光仪的结构和原理分光仪主要由望远镜、平行光管、载物台和读数圆盘四部分组成。
望远镜用于观察和瞄准目标；平行光管用于产生平行光；载物台用于放置待测物体；读数圆盘用于测量角度。
分光仪的读数系统由主刻度盘和游标盘组成，主刻度盘的最小分度值为 05°，游标盘的最小分度值为 1'。
2、三棱镜顶角的测量测量三棱镜顶角的方法有反射法和自准直法。
本实验采用反射法，原理是利用三棱镜两个光学面反射的光线所形成的夹角来测量顶角。
3、三棱镜折射率的测量折射率是描述介质光学性质的重要参数。
对于三棱镜，我们可以通过测量其最小偏向角来计算折射率。
当光线以一定角度入射到三棱镜的一个光学面时，会发生折射和反射。
当折射光线在另一个光学面再次折射时，如果出射光线相对于入射光线的偏向角达到最小值，此时的入射角和折射角满足特定关系，可以通过测量最小偏向角和顶角来计算三棱镜的折射率。
四、实验步骤1、分光仪的调节（1）粗调将望远镜和平行光管的俯仰调节螺钉松开，使望远镜和平行光管大致水平；将载物台调至水平，使三个调节螺钉的高度大致相同。
（2）望远镜的调节点亮目镜照明小灯，调节目镜，使分划板上的十字叉丝清晰；将平面反射镜放在载物台上，使反射镜与望远镜光轴大致垂直，观察反射镜反射回来的十字像。
通过调节望远镜的俯仰调节螺钉和载物台的调节螺钉，使十字像与分划板上的十字叉丝重合。
（3）平行光管的调节将狭缝宽度调至适当大小，点亮平行光管光源，调节平行光管的俯仰调节螺钉和狭缝调节螺钉，使狭缝像清晰且与望远镜分划板上的十字叉丝平行。
（4）载物台的调节将三棱镜放在载物台上，使三棱镜的两个光学面分别与载物台的调节螺钉大致平行，调节载物台的调节螺钉，使望远镜在两个光学面上都能看到清晰的反射像。
北航基物研究性报告 反射法测三棱镜顶角误差分析
北航物理实验研究性报告专题:反射法测三棱镜顶角班级：第一作者：第二作者：第三作者：目录目录 (2)摘要 (2)一、实验目的 (2)二、实验仪器 (2)三、实验原理 (2)四、实验内容 (7)五、数据记录与处理 (8)1、分光仪反射法测顶角误差分析 (8)2、分光仪系统误差分析 (9)六、注意事项 (12)七、实验感想与建议 (12)【摘要】在许多的物理试验中，常常用三棱镜来作为分光的器件。
分光仪可以用来测量光学元件的角度。
我们可以通过分光仪可以来测定三棱镜的顶角，从而帮助我们更好的了解分光仪的光学性质以及学会一种测量三棱镜的顶角的方法。
一、【实验目的】1．了解分光仪的结构,掌握调节和使用分光仪的方法。
2．了解测定棱镜顶角的方法。
3．用最小偏向角法测定棱镜玻璃的折射率。
二、【实验仪器】分光仪、钠灯、三棱镜、双面平面镜。
三、【实验原理】（一）分光仪的结构分光仪主要由底座、望远镜、平行光管、载物平台和刻度圆盘等几部分组成，每部分均有特定的调节螺钉，图1为JJY型分光仪的结构外型图。
望远镜：8.望远镜9.紧固螺钉 10.分化板 11.目镜（带调焦手轮） 12.仰角螺钉 13.望远镜光轴水平螺钉14.支臂 15.转角微调 17.制动架 18.望远镜止动螺钉载物台：5.载物台 6.载物台调平螺钉（3只） 7.载物台锁紧螺钉圆刻度盘： 16. 读数刻度盘止动螺钉21读数刻度盘22.游标盘 24.游标盘微调螺钉 25.游标盘止动螺钉平行光管： 1.狭缝 2.紧固螺钉3.平行光管 26. 平行光管光轴水平螺钉27.仰角螺钉 28.狭缝调节其它：4.制动架 19.底座 20.转座23.立柱图1 分光仪结构示意图1．分光仪的底座要求平稳而坚实。
在底座的中央固定着中心轴，望远镜、刻度盘和游标内盘套在中心轴上，可以绕中心轴旋转。
2．平行光管固定在底座的立柱上，它是用来产生平行光的。
其一端装有消色差的汇聚透镜，另一端装有狭缝的圆筒，狭缝的宽度根据需要可在0.02～2ｍｍ范围内调节。
大学物理实验-分光计的调整和使用
记录数据
在实验报告中详细记录每 次测量的起始角度、终止 角度以及对应的角度差值。
数据处理
根据测量结果计算平均值、 标准差等统计量，分析测 量结果的可靠性。
数据绘图
将测量结果绘制成图表， 如角度与刻度盘读数的关 系图，便于分析和比较。
误差分析
01 02
系统误差
由于仪器本身的不完善、环境因素（如温度、湿度）的影响以及实验方 法的局限性等引起的误差。系统误差可以通过校准仪器、控制实验条件 和改进实验方法等方式减小。
分光仪的调整和使用对于实验结果的影响非常大，因此需要掌握其基本原理和操作 方法。
本实验将通过实际操作，让学生了解分光仪的结构和工作原理，掌握其调整和使用 方法，为后续的光谱分析和物理实验打下基础。
02 分光计的原理
分光计的结构
望远镜用于观察棱 镜光谱，并调节棱 镜角度。
载物台用于放置棱 镜，可以在刻度盘 上移动。
大学物理实验-分光计的调整和使 用
contents
目录
• 引言 • 分光计的原理 • 分光计的调整 • 分光计的使用 • 实验总结与思考
01 引言
实验目的
掌握分光计的调整和 使用方法
了解分光仪在光谱分 析和物理实验中的应 用
学习测量光波波长的 原理和技术
实验背景
分光仪是一种用于测量光波波长的精密仪器，广泛应用于光谱分析和物理实验中。
细调
调节望远镜的焦距
01
通过调节望远镜的焦距，使望远镜能够清晰地观察到分光计刻
度。
微调载物台和测角仪
02
通过微调载物台和测角仪的位置，使分光计的读数更加准确。
重复调整
03
在调整过程中，可能需要重复进行粗调和细调，以确保分光计
11171157 分光仪的调整及三棱镜折射率的测量1
d
b
n
N
图 1 透射光栅、反射光栅、三维光栅
北京航空航天大学基础物理实验研究型实验报告 1 / 14
分光仪的调整及三棱镜折射率的测量
本实验采用的是通过明胶复制的方法做的透射光栅。 他可以看成是平面衍射屏上开有宽 度为a的平面行狭缝，封建的不透光部分的宽度为b，d=a+b称为光栅常数。有关光栅夫琅和 费衍射的理论的主要结论： ①光栅衍射可以看是单缝衍射和多缝干涉的综合。 当平面单色光正入射到光栅上时， 其衍射 光振幅的角分布正比于单缝衍射因子 衍射光强
sin ������ ������
和缝间干涉因子
sin ������������ ������
的乘积，即沿着θ 方向的
������ ������ = ������0
式中，u
sin ������ ������
2
sin ������������ ������
2
=
������������ sin ������ �����
分光仪的调整及三棱镜折射率的测量
目录
一、实验原理................................................................................................................................... 1 1.1 分光仪的结构................................................................................... 错误！未定义书签。 （1）三角底座............................................................................... 错误！未定义书签。 （2）刻度圆盘............................................................................... 错误！未定义书签。 （3）载物平台............................................................................... 错误！未定义书签。 （4）自准直望远镜 ....................................................................... 错误！未定义书签。 （5）平行光管............................................................................... 错误！未定义书签。 1.2 分光仪测棱镜折射率的原理 ........................................................... 错误！未定义书签。 （1）最小偏向角法 ....................................................................... 错误！未定义书签。 （2）掠入射法............................................................................... 错误！未定义书签。 二、实验仪器................................................................................................. 错误！未定义书签。 三、实验主要步骤......................................................................................... 错误！未定义书签。 3.1 分光仪的调节.................................................................................. 错误！未定义书签。 （1）粗调....................................................................................... 错误！未定义书签。 （2）调整望远镜........................................................................... 错误！未定义书签。 （3）平行光管的调整 ................................................................... 错误！未定义书签。 3.2 测量三棱镜顶角............................................................................... 错误！未定义书签。 （1）三棱镜的调整 ....................................................................... 错误！未定义书签。 （2）反射法测量三棱镜顶角 ....................................................... 错误！未定义书签。 3.3 测量棱镜折射率：........................................................................... 错误！未定义书签。 （1）用最小偏向角法测棱镜折射率 ........................................... 错误！未定义书签。 （2）用掠入射法测棱镜折射率 ................................................... 错误！未定义书签。 （3）数据处理............................................................................... 错误！未定义书签。 四、实验数据处理......................................................................................... 错误！未定义书签。 4.1 三棱镜顶角的测量:......................................................................... 错误！未定义书签。 （1）原始数据列表及处理 ........................................................... 错误！未定义书签。 （2）不确定度的计算 ................................................................... 错误！未定义书签。 （3）测量结果............................................................................... 错误！未定义书签。 4.2 最小偏向角法测三棱镜折射率 ...................................................... 错误！未定义书签。 （1）原始数据列表及处理 ........................................................... 错误！未定义书签。 （2）不确定度的计算 ................................................................... 错误！未定义书签。 （3）测量结果............................................................................... 错误！未定义书签。 4.3 掠入射法测三棱镜折射率 .............................................................. 错误！未定义书签。 （1）原始数据列表及处理 ........................................................... 错误！未定义书签。 （2）不确定度的计算 ................................................................... 错误！未定义书签。 （3）测量结果............................................................................... 错误！未定义书签。 五、误差来源分析......................................................................................... 错误！未定义书签。 六、实验经验教训......................................................................................... 错误！未定义书签。 七、感想与总结............................................................................................. 错误！未定义书签。 参考文献......................................................................................................... 错误！未定义书签。
北航基物研究性报告反射法测三棱镜顶角误差分析
.北航物理实验研究性报告专题:反射法测三棱镜顶角班级：第一作者：第二作者：第三作者：目录目录 (2)摘要 (2)一、实验目的 (2)二、实验仪器 (2)三、实验原理 (2)四、实验内容 (7)五、数据记录与处理 (8)1、分光仪反射法测顶角误差分析 (8)2、分光仪系统误差分析 (9)六、注意事项 (12)七、实验感想与建议 (12)【摘要】在许多的物理试验中，常常用三棱镜来作为分光的器件。
分光仪可以用来测量光学元件的角度。
我们可以通过分光仪可以来测定三棱镜的顶角，从而帮助我们更好的了解分光仪的光学性质以及学会一种测量三棱镜的顶角的方法。
一、【实验目的】 1．了解分光仪的结构,掌握调节和使用分光仪的方法。
2．了解测定棱镜顶角的方法。
3．用最小偏向角法测定棱镜玻璃的折射率。
二、【实验仪器】分光仪、钠灯、三棱镜、双面平面镜。
三、【实验原理】 （一）分光仪的结构分光仪主要由底座、望远镜、平行光管、载物平台和刻度圆盘等几部分组成，每部分均有特定的调节螺钉，图1为JJY 型分光仪的结构外型图。
1．分光仪的底座要求平稳而坚实。
在底座的中央固定着中心轴，望远镜、刻度盘和游标内盘套在中心轴上，可以绕中心轴旋转。
2．平行光管固定在底座的立柱上，它是用来产生平行光的。
其一端装有消色差的汇聚透镜，另一端装有狭缝的圆筒，狭缝的宽度根据需要可在0.02～2ｍｍ范围内调节。
图1 分光仪结构示意图望远镜：8.望远镜9.紧固螺钉 10.分化板 11.目镜（带调焦手轮） 12.仰角螺钉 13.望远镜光轴水平螺钉14.支臂 15.转角微调 17.制动架 18.望远镜止动螺钉载物台：5.载物台 6.载物台调平螺钉（3只） 7.载物台锁紧螺钉圆刻度盘： 16. 读数刻度盘止动螺钉 21读数刻度盘22.游标盘 24.游标盘微调螺钉 25.游标盘止动螺钉平行光管： 1.狭缝 2.紧固螺钉 3.平行光管 26. 平行光管光轴水平螺钉 27.仰角螺钉 28.狭缝调节其它：4.制动架 19.底座 20.转座 23.立柱3．望远镜安装在支臂上，支臂与转座固定在一起，套在主刻度盘上，它是用来观察目标和确定光线的传播方向。
北航物理研究性实验报告——对测量棱镜折射率新方法的探究
注：当αk>βk 时，θi=360°+βk-αk
- 3 -
4.1.2 数据处理 望远镜转过角度的平均值：
1 i 119 58’ 48” 119 .98 5 i 1
则由式①，三棱镜顶角
5
A 180 60 .02
4.1.3 误差分析及不确定度计算 望远镜转过角度θ（视为直接测量量）的 A 类不确定度分量
分光仪是非常重要的光学实验仪器， 在高校物理实验教学中的占有重要地位。 在利用分 光仪进行的测量三棱镜折射率的实验中， 教科书中多推荐利用最小偏向角法和掠入射法进行 测量，我们暂且称上述两种方法为传统方法。在实验中，我们发现，传统方法存在着一些缺 点，如临界条件不易确定、掠入射法中明暗现象不明显，这些缺点会不可避免地带来更大的 实验误差。 根据几何推理， 我们产生了利用光线垂直底边入射的办法来改进实验的初步想法， 通过查阅资料， 这种方法作为一种较新的测量方法已在近期的一些文献中被提到。 这种方法 拥有传统方法所不具备的优越性， 当然也存在一些问题， 接下来我们将就这种垂直底边入射 的方法（垂直底边入射法）进行讨论。 1.实验原理 1.1 自准直法测量三棱镜顶角 垂直底边入射法测量三棱镜折射率实验中需要用到三棱镜光学面顶角的数值， 在本实验 1 中，我们选用自准直法进行顶角测量。
实验组数 i 1 2 3 4 5
入射光线 左游标α1 21330’ 27354’ 34849’ 3933’ 10338’ 右游标α2 3330’ 9349’ 15846’ 21935’ 28341’
出射光线 左游标β1 26456’ 32518’ 3007’ 9054’ 11501’ 右游标β2 8455’ 14513’ 21008’ 27056’ 33502’
北航物理研究性实验报告
北航物理研究性实验报告北航物理研究性实验报告导言：物理学是一门基础学科，通过实验研究能够验证理论，提供实际应用的科学依据。
本实验旨在通过对某一物理现象的研究，探索其背后的原理和规律。
通过实验，我们可以深入了解物理学的实践意义，培养实验观察和数据处理的能力。
实验目的：本实验的目的是研究光的折射现象，通过测量折射角和入射角之间的关系，验证折射定律，并计算出光在不同介质中的折射率。
实验原理：光的折射是光线从一种介质传播到另一种介质时，由于介质的密度不同而改变方向的现象。
根据折射定律，入射角i、折射角r和两个介质的折射率之间存在着如下关系：n1sin(i) = n2sin(r)。
其中，n1和n2分别是两个介质的折射率。
实验步骤：1. 准备实验所需材料，包括光源、凸透镜、直尺、半反射镜等。
2. 将光源放置在一定距离处，使其成为平行光。
3. 将凸透镜放置在光源和半反射镜之间，调整凸透镜的位置和方向，使光线经过凸透镜后成为平行光。
4. 在半反射镜上方放置一块透明介质，如水，调整其位置和倾斜角度，使光线从空气中射入水中。
5. 使用直尺测量入射角和折射角，并记录下来。
6. 重复上述步骤，将透明介质更换为其他材料，如玻璃、油等，测量不同介质中的入射角和折射角。
实验结果与讨论：通过实验测量得到的入射角和折射角数据，我们可以计算出不同介质的折射率。
根据折射定律，我们可以得到n1sin(i) = n2sin(r)，通过这个公式，我们可以推导出不同介质的折射率。
在实验中，我们发现当光线从空气射入水中时，入射角较大时，折射角也较大，光线弯曲的程度较大。
而当光线从水射入空气中时，入射角较小时，折射角也较小，光线弯曲的程度较小。
这与折射定律中的sin函数的性质相符合。
在不同介质中，光的速度会发生改变，从而导致光线的折射。
根据光的速度和波长的关系，我们可以计算出不同介质的折射率。
折射率越大，介质对光的阻碍越大，光线的弯曲程度也越大。
北航基础物理实验研究性实验报告_分光仪的调整及应用
北京航空航天大学物理研究性实验报告分光仪的调整及其应用第一作者：所在院系：就读专业：第二作者：所在院系：就读专业：目录目录一.报告简介 .............................................................................................................. 错误!未定义书签。
二.实验原理 (1)实验一.分光仪的调整 (1)实验二.三棱镜顶角的测量 (3)实验三.最小偏向角法测棱镜折射率 (1)二．实验仪器 (1)三.实验主要步骤 (2)实验1.分光仪的调整 (2)1.调整方法 (2)2.要求 (4)实验2.三棱镜顶角的测量 (4)1.调整要求 (4)2.实验操作 (5)实验3.棱镜折射率的测定（最小偏向角法） (6)四.实验数据记录 (6)五.数据处理 (6)实验2.反射法测三棱镜顶角 (6)实验3.最小偏向角法测棱镜折射率 (7)六.误差分析 (8)七.分析总结 (8)八.实验改进 (9)九.实验感想 (9)十.参考文献及图片附件： (11)一.报告简介本报告以分光仪的调整、三棱镜顶角和其折射率的测量为主要内容，先介绍了实验的基本原理与过程，而后进行了数据处理与不确定度计算。
并以实验数据对误差的来源进行了分析。
同时还给出了调节分光仪的经验总结与方法，并对现有实验仪器和试验方法提出了改进的意见。
二.实验原理实验一.分光仪的调整分光仪的结构因型号不同各有差别，但基本原理是相同的，一般都由底座、刻度读数盘、自准直望远镜、平行光管、载物平台5部分组成。
1-狭缝套筒；2-狭缝套筒紧固螺钉；3-平行光管；4-制动架；5-载物台；6-载物台调平螺钉；7-载物台锁紧螺钉；8-望远镜；9-望远镜锁紧螺钉；10-阿贝式自准直目镜；11-目镜；12-仰角螺钉；13-望远镜光轴水平螺钉；14-支臂；15-望远镜转角微调螺钉；16-读数刻度盘止动螺钉；17-制动架；18-望远镜止动螺钉；19底座；20-转座；21-读数刻度盘；22-游标盘；23-立柱；24-游标盘微调螺钉；25-游标盘止动螺钉；26-平行光管光轴水平螺钉；27-仰角螺钉；28-狭缝宽度调节螺钉；1.三角底座在三角底座中心，装有一个垂直的固定轴，望远镜、主刻度圆盘、游标刻度盘都可绕它旋转。
分光计的调节及使用实验报告
分光计的调节及使用实验报告一、实验目的1、了解分光计的结构和工作原理。
2、掌握分光计的调节方法，使其达到正常工作状态。
3、学会使用分光计测量三棱镜顶角和最小偏向角。
二、实验原理1、分光计的结构分光计主要由望远镜、平行光管、载物台、读数圆盘等部分组成。
望远镜用于观察和测量光线的角度，平行光管提供平行光线，载物台放置待测光学元件，读数圆盘用于测量角度。
2、分光计的调节原理（1）望远镜调焦至无穷远：通过目镜观察叉丝清晰，且当物镜对准平行光时叉丝与像无视差。
（2）望远镜光轴与仪器中心轴垂直：通过分别在载物台的两个垂直方向放置平面镜，调节望远镜和载物台螺丝，使反射像都与叉丝重合。
（3）平行光管出射平行光：调节平行光管狭缝宽度合适，使望远镜中看到清晰狭缝像，且狭缝像与叉丝无视差。
（4）平行光管光轴与望远镜光轴平行：通过调节平行光管俯仰螺丝，使狭缝像位于叉丝交点处。
3、测量三棱镜顶角测量三棱镜顶角可以采用自准法和反射法。
自准法是利用望远镜自身的平行光和反射光来测量顶角；反射法是通过测量三棱镜两个光学面反射光的夹角来计算顶角。
4、测量最小偏向角当入射光线在三棱镜中折射时，偏向角随入射角变化，存在一个最小偏向角。
通过转动载物台，使入射光以不同角度入射，找到偏向角最小时的角度，从而测量最小偏向角。
三、实验仪器分光计、三棱镜、钠光灯四、实验步骤1、分光计的调节（1）目测粗调：使望远镜、平行光管大致水平，载物台大致与中心轴垂直。
（2）调节望远镜①目镜调焦：通过旋转目镜，使分划板上的叉丝清晰。
②物镜调焦：将平面反射镜放在载物台上，使反射面正对望远镜，通过望远镜观察反射像。
前后移动目镜筒，直到反射像清晰且无视差。
③望远镜光轴与中心轴垂直：将平面反射镜在载物台上旋转180°，观察反射像的位置。
若反射像偏离叉丝，调节望远镜俯仰螺丝和载物台螺丝，使反射像与叉丝重合。
重复此步骤，直至无论平面镜在何位置，反射像均与叉丝重合。
1071分光仪实验研究型报告
0.016
ub ( A) 0.0096
2 2 u ( A) ua ( A) ub ( A) 0.009 （不确定度为保留一位有效数字后结果）
故完整的结果表述为： A u ( A) 60.003 0.009
5 讨论 5.1 关于实验误差的讨论 首先，从不确定度的数值可以看出实验仪器是很准确的。在实验中，课本要求每次测量 完毕，将主刻度盘转过 50°—60°再次进行测量，从而消除由于主刻度盘刻度不均匀而引起的 系统误差。另外，在处理数据时，通过下述方法可以消除偏心差。 附：分光仪偏心差的消除 由于制造分光仪的时候， 游标盘 （与平台固连） 的圆心和主标盘的圆心不可能完全重合， 读数时不可避免地将产生偏差，称为偏心差，这是仪器本身的系统误差。消除系统误差的办
法是采用对径度数法。设开始时，左边游标的读数为α1，右边游标读数为β1，当望远镜或载 物台转过某一角度后，左边游标读数为α2，右边游标的读数为β2，可以由左边的读数得其转 角θ1=α2-α1，由右边读数得其转角θ2=β2-β1，然后取平均
（ 1 2） [( 2 1) ( 2 1)]
图 1.1-1
JJY型分光仪
1—狭缝宽度调节手轮；2—狭缝锁紧螺钉；3—平行光管；4—平行光管物镜；5—夹物簧片； 6—载物台二； 7—望远镜物镜；8—望远镜；9—阿贝式自准目镜；10—分划板照明灯；11—目镜调节手轮；12—望远镜水 平调节螺钉；13—望远镜左右偏斜度调节螺钉；14—望远镜微调螺钉；15—照明器插座；16—游标盘；17 —望远镜与刻度盘联接螺钉；18—望远镜锁紧螺钉；19—分光计底座插座；20—刻度盘；21—游标盘微调 螺钉；22—游标盘制动螺钉；23—平行光管水平调节螺钉；24—平行光管左右偏斜度调节螺钉；25—载物 台调平螺钉；26—载物台锁紧螺钉
分光计的调节与使用实验报告
分光计的调节与使用实验报告Revised by Petrel at 2021分光计的调节与使用实验报告 姓名：学号：专业班级：实验时间：12周星期四上午10:00-12:00一、试验目的1、了解分光计的结构，掌握调节分光计的方法；2、测量三棱镜玻璃的折射率。
二、实验仪器分光计，三棱镜，准直镜。
三、实验原理1.测折射率原理：当i 1＝i 2'时，δ为最小,此时设棱镜材料折射率为n ，则故 2sin 2sin 2sin sin min 1A A A i n +==δ由此可知，要求得棱镜材料折射率n ，必须测出其顶角Ａ和最小偏向角min δ。
四、实验步骤1.调节分光计1）调整望远镜：a 目镜调焦：清楚的看到分划板刻度线。
b 调整望远镜对平行光聚焦：分划板调到物镜焦平面上。
c调整望远镜光轴垂直主轴：当镜面与望远镜光轴垂直时，反射象落在上十字线中心，平面镜旋转180°后，另一镜面的反射象仍落在原处。
调整平行光管发出平行光并垂直仪器主轴：将被照明的狭缝调到平行光管物镜焦面上，物镜将出射平行光。
2）使载物台轴线垂直望远镜光轴。
a调整载物台的上下台面大致平行，将棱镜放到平台上，是镜三边与台下三螺钉的连线所成三边互相垂直。
b接通目镜照明光源，遮住从平行光管来的光，转动载物台，在望远镜中观察从侧面AC和AB返回的十字象，只调节台下三螺钉，使其反射象都落在上十子线处。
注意）：1、望远镜对平行光聚焦。
2、望远镜，平行光管的光轴垂直一起公共轴。
3、调节动作要轻柔，锁紧螺钉锁住即可。
4、狭缝宽度1mm左右为宜。
2.测量最小偏向角（1）平行光管狭缝对准前方水银灯。
（2）把载物台及望远镜转至（1）处，找出水银灯光谱。
（3）转动载物台，使谱线往偏向角减小的方向移动，望远镜跟踪谱线运动，直到谱线开始逆转为止，固定载物台。
谱线对准分划板。
（4）记下读数1θ和2θ转至（2），记下读数1θ'和2θ'，有五、实验数据处理原始数据如下：数据处理：α=60±10' 1)(--=∑n S i i δδδ仪u =31o ∴按不确定度传递原则∴ 1.6762)(min ==+αδαSin Sin n ;0.005)()(22=+=δαn n n u u u ;00000.3100)(=⨯=nu u n r n ; 得：六、思考题1、为什么利用自准法可以将望远镜调至接受平行光和垂直中心轴的正常工作状态如何调整（1）点亮照明小灯，调节目镜与分划板间的距离，看清分划板上的“准线”和带有绿色的小十字窗口（目镜对分划板调焦）。
分光计的调节与使用实验报告
分光计的调节与使用实验报告姓名：学号：专业班级：实验时间： 12周星期四上午10:00-12:00一、试验目的1、了解分光计的结构，掌握调节分光计的方法；2、测量三棱镜玻璃的折射率。
二、实验仪器分光计，三棱镜，准直镜。
三、实验原理1.测折射率原理：当i 1＝i 2'时，δ为最小,此时21A i ='22111minA i i i -='-=δ )(21min 1A i +=δ设棱镜材料折射率为n ，则2sin sin sin 11A n i n i ='= 故 2sin 2sin 2sin sin min 1A A A i n +==δ 由此可知，要求得棱镜材料折射率n ，必须测出其顶角Ａ和最小偏向角min δ。
四、实验步骤1.调节分光计1）调整望远镜：a 目镜调焦：清楚的看到分划板刻度线。
b 调整望远镜对平行光聚焦：分划板调到物镜焦平面上。
c 调整望远镜光轴垂直主轴：当镜面与望远镜光轴垂直时，反射象落在上十字线中心，平面镜旋转180°后，另一镜面的反射象仍落在原处。
调整平行光管发出平行光并垂直仪器主轴：将被照明的狭缝调到平行光管物镜焦面上，物镜将出射平行光。
2）使载物台轴线垂直望远镜光轴。
a调整载物台的上下台面大致平行，将棱镜放到平台上，是镜三边与台下三螺钉的连线所成三边互相垂直。
b接通目镜照明光源，遮住从平行光管来的光，转动载物台，在望远镜中观察从侧面AC和AB返回的十字象，只调节台下三螺钉，使其反射象都落在上十子线处。
注意）： 1、望远镜对平行光聚焦。
2、望远镜，平行光管的光轴垂直一起公共轴。
3、调节动作要轻柔，锁紧螺钉锁住即可。
4、狭缝宽度1mm左右为宜。
2.测量最小偏向角（1）平行光管狭缝对准前方水银灯。
（2）把载物台及望远镜转至（1）处，找出水银灯光谱。
（3）转动载物台，使谱线往偏向角减小的方向移动，望远镜跟踪谱线运动，直到谱线开始逆转为止，固定载物台。
分光计的调节与使用实验报告
分光计的调节与使用实验报告 姓名：学号：专业班级：实验时间：12周星期四上午10:00-12:00一、试验目的1、了解分光计的结构，掌握调节分光计的方法；2、测量三棱镜玻璃的折射率。
二、实验仪器分光计，三棱镜，准直镜。
三、实验原理1.测折射率原理：当i 1＝i 2'时，δ为最小,此时设棱镜材料折射率为n ，则故 2sin 2sin 2sin sin min 1A A A i n +==δ由此可知，要求得棱镜材料折射率n ，必须测出其顶角Ａ和最小偏向角min δ。
四、实验步骤1.调节分光计1）调整望远镜：a 目镜调焦：清楚的看到分划板刻度线。
b 调整望远镜对平行光聚焦：分划板调到物镜焦平面上。
c 调整望远镜光轴垂直主轴：当镜面与望远镜光轴垂直时，反射象落在上十字线中心，平面镜旋转180°后，另一镜面的反射象仍落在原处。
调整平行光管发出平行光并垂直仪器主轴：将被照明的狭缝调到平行光管物镜焦面上，物镜将出射平行光。
2）使载物台轴线垂直望远镜光轴。
a 调整载物台的上下台面大致平行，将棱镜放到平台上，是镜三边与台下三螺钉的连线所成三边互相垂直。
b 接通目镜照明光源，遮住从平行光管来的光，转动载物台，在望远镜中观察从侧面AC 和AB 返回的十字象，只调节台下三螺钉，使其反射象都落在上十子线处。
注意）：1、望远镜对平行光聚焦。
2、望远镜，平行光管的光轴垂直一起公共轴。
3、调节动作要轻柔，锁紧螺钉锁住即可。
4、狭缝宽度1mm 左右为宜。
2.测量最小偏向角（1）平行光管狭缝对准前方水银灯。
（2）把载物台及望远镜转至（1）处，找出水银灯光谱。
（3）转动载物台，使谱线往偏向角减小的方向移动，望远镜跟踪谱线运动，直到谱线开始逆转为止，固定载物台。
谱线对准分划板。
（4）记下读数1θ和2θ转至（2），记下读数1θ'和2θ'，有 五、实验数据处理α=60?±10' 1)(--=∑n S i i δδδ仪u =31o ∴按不确定度传递原则∴ 1.6762)(min ==+αδαSin Sin n ;0.005)()(22=+=δαn n n u u u ;00000.3100)(=⨯=nu u n r n ; 得：六、思考题1、为什么利用自准法可以将望远镜调至接受平行光和垂直中心轴的正常工作状态？如何调整？?（1）点亮照明小灯，调节目镜与分划板间的距离，看清分划板上的“准线”和带有绿色的小十字窗口（目镜对分划板调焦）。
物理实验报告7分光计的调节与使用
物理实验报告7分光计的调节与使用实验名称:分光计的调节与使用实验目的:a(了解分光计的结构，掌握调节和使用分光计的方法;b(用分光计测定棱镜顶角及棱镜玻璃的折射率。
实验仪器:分光计、钠灯、水银灯及三棱镜等。
实验原理和方法:光学介质的折射率n可以通过很多方法来测量。
本实验采用的是最小偏向角法。
如下图所示，入射光束由空气中三棱镜的两个棱面AB,AC折射后，传播方向将发生改变。
出,射光束传播方向和入射光束方向之间的夹角称为偏向角。
偏向角的大小随入射光束在AB面上的'入射角的变化而变化。
可以证明，当入射角和AC面上的出射角相等，即当入射光束和出射光iii112束对称与棱镜顶角的平分面时，偏向角有极小值并有 ,,0，，，， n,sin[a，,/2]/sin,/20式中:n是棱镜材料的折射率;是棱镜主截面内的顶角;是最小偏向角。
只要把待测的光,,0学玻璃制成三棱镜，测出棱角和最小偏向角，便可算出折射率n。
,,0, 介质折射率n是波长的函数。
现在，入射于棱面AB的是水银灯所发出的复色光，它是由波长为579.1nm,577.0nm,546.1nm,491.6nm,435.8nm,407.8nm,404.7nm的光组成的。
各ii个波长的光虽然都有相同的入射角，但是他们的出射角各不相同，也就是说，棱镜只能对于某一1波长处于最小偏向位置。
测出此波长光束的最小偏向角，就可算出介质对此波长的折射率。
续而，我们改变入射角，使得棱镜对另一波长处于最小偏向位置，从而求出对另一波长的折射率。
照此i1,下去，分别测出各个波长的最小偏向角，并经计算得出相应的折射率，便可画出折射率n对于波长的关系曲线，即棱镜材料的色散曲线。
下图为望远镜物镜后焦面上的水银光谱图。
每条谱线对应着一个波长，它们都是狭缝对于某一波长的像。
实验内容和步骤:a. 按调节分光计的要求调好分光计。
b. 测三棱镜顶角。
,在分光计已调好，三棱镜主截面垂直于仪器转轴的情况下，可用以下两种方法测量棱镜顶角。
北航基础物理实验研究性报告
北航基础物理实验研究性报告全息照相与全息干涉法实验误差分析与相关改进摘要：全息摄影亦称：“全息照相”，一种利用波的干涉记录被摄物体反射（或透射）光波中信息（振幅、相位）的照相技术。
全息摄影是通过一束参考光和被摄物体上反射的光叠加在感光片上产生干涉条纹而成。
全息摄影不仅记录被摄物体反射光波的振幅（强度），而且还记录反射光波的相对相位。
本实验的内容为反射式和透射式全息照相，并在反射式全息照相的基础上用二次曝光法测定铝板的杨氏模量，通过实验不仅可以学到全息照相的相关知识和技能，还可以获得在二维光学平台上进行光路调整的训练。
通过实验及相关分析，对全息照相与全息干涉法实验中的误差进行分析并做出相关改进。
关键词：全息照相反射式全息透视式全息两次曝光法1. 实验要求1.1 实验重点1)了解全息照相的基本原理，熟悉反射式全息照相与透射式全息照相的基本技术和方法；2)掌握在光学平台上进行光路调整的基本方法和技能；3)学习用二次曝光法进行全息干涉测量，并以此测定铝板的弹性模量；4)通过全息照片的拍摄和冲洗，了解有关照相的一些基础知识。
1.2 实验原理1.2.1 全息照相全息照相所记录和再现的是包括物光波前的振幅和位相在内的全部信息。
但是，感光乳胶和一切光敏元件都只对光强敏感，不能直接记录相位，从而借助一束相干参考光，通过拍摄物光和参考光之间的干涉条纹，间接记录下物光的振幅和位相信息，然后使照明光按一定方向照射到全息图上，通过全息图的衍射再现物光波前，这时人眼便能看到物体的立体像。
根据记录光路的不同，全息照相又分为透射式全息和反射式全息，若物光和参考光位于记录介质（干板）的同侧，则称为透射全息；若物光和参考光位于记录介质的异侧，则称为反射全息。
（1）透视射全息照相1）透视全息照相的记录两束平行光的干涉将感光板垂直于纸面放置，两书相干平行光o 、r 按照图1所示方向入射到感光板上，他们与感光板法向夹角分别为o ϕ和r ϕ，并且o 光中的两条光线1、2与r 光中的两条光线'1和'2在A 、O 两点相遇并相干，于是在垂直于纸面方向产生平行的明暗相间的干涉条纹，亦即在感光板上形成一个光栅。
分光仪实验报告
分光仪实验报告分光仪实验报告引言：在物理实验中，分光仪是一种常用的仪器，用于将光线按其波长进行分离，并测量光的各种性质。
本次实验旨在通过使用分光仪，探究光的分光现象，并了解分光仪的原理和使用方法。
一、实验原理分光仪是基于光的色散性质而设计的仪器。
光的色散是指光在透明介质中传播时，不同波长的光线由于折射率不同而发生偏折的现象。
分光仪通过光的色散现象，将光线按照波长进行分离，从而实现对光的分析和测量。
二、实验步骤1. 实验前准备：将分光仪放置在平稳的台面上，并确保其水平。
接通电源，让分光仪预热一段时间。
2. 调整入射光：打开分光仪的光源，通过调节入射光的方向和强度，使其垂直射入分光仪的入射孔。
3. 调整出射光：通过旋转分光仪的光栅，使得出射光线平行并通过出射孔。
4. 观察光的分离：将屏幕放置在出射光线的路径上，并调整屏幕的位置，观察到不同颜色的光线在屏幕上的位置。
5. 测量光的波长：使用分光仪上的波长刻度盘，测量不同颜色光线的波长。
三、实验结果在实验过程中，我们观察到光线在分光仪中被分离成不同颜色的光谱。
红色光线偏折角度较小，而紫色光线偏折角度较大。
通过测量不同颜色光线的波长，我们得到了一组数据。
四、实验讨论1. 光的色散现象：实验结果表明，光在经过分光仪时，由于不同波长的光线折射率不同，因此发生了色散现象。
这一现象是光的波动性质的表现。
2. 分光仪的原理：分光仪通过光栅的作用，将入射光线分成不同波长的光线，从而实现光的分离和测量。
光栅的刻线间距决定了分光仪的分辨率。
3. 光的波长测量：通过分光仪上的波长刻度盘，我们可以测量不同颜色光线的波长。
然而，由于光线的色散性质，波长的测量存在一定的误差。
五、实验总结通过本次实验，我们深入了解了分光仪的原理和使用方法，并通过观察和测量光的分离现象，加深了对光的色散性质的理解。
实验结果与理论预期基本一致，验证了光的色散现象和分光仪的工作原理。
然而，实验中仍存在一些误差，可能是由于仪器的精度或操作的不准确造成的。
分光仪研究性实验报告
分光仪研究性实验报告摘要：本实验通过使用分光仪测量不同波长的光的透射率，研究了不同色光在不同介质中的传播规律。
实验结果表明，不同波长的光在不同介质中有着不同的透射特性，光的波长越长，透射率越高。
通过本实验，我们对分光仪的原理和使用有了更深入的了解。
关键词：分光仪；波长；透射率；介质引言：光在不同介质中的传播规律是光学研究的基础内容之一、分光仪是一种用于测量光的波长和光强的仪器，并可将不同波长的光分离出来，使其在不同方向上呈现不同的光谱。
通过研究分光仪的使用原理和方法，可以更深入地了解光在不同介质中的传播规律。
实验方法：1.实验仪器：分光仪、透射率测量器；2.实验材料：玻璃板、红光、黄光、蓝光。
实验步骤：1.将分光仪放置在水平台上，调整分光仪使其垂直于入射光线；2.依次使用红光、黄光、蓝光照射玻璃板；3.将透射率测量器与分光仪连接；4.使用透射率测量器分别测量红光、黄光、蓝光在玻璃板中的透射率。
实验数据和结果：1.实验结果表明，红光、黄光、蓝光在玻璃板中的透射率分别为85%、80%、75%；2.根据上述数据可知，波长越长的光，透射率越高；3.通过光的分光仪实验，我们得到了不同颜色光在玻璃介质中的透射率数据，并验证了光的波长与透射率之间的关系。
讨论与分析：1.通过实验结果可以看出，波长越长的光，透射率越高。
