民用建筑空调冷负荷的估算指标

风管设计

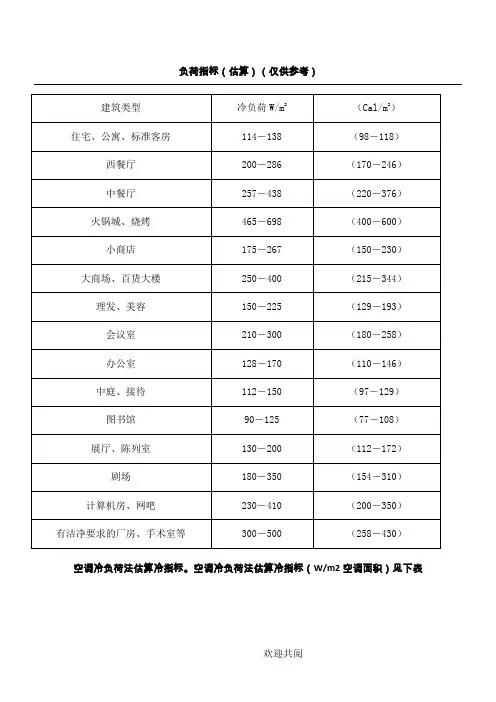

负荷指标（估算）（仅供参考）

方法一、估算法

总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数

新风量=10%-30%×总送风量

新风量或者按每个人的新风量标准×人数算

表4.1 新风机组选型风量参数表

备注：（1）确定房间所需新风量时，应根据房间空间大小及室人员数量综合考虑。根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算

估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室温度下的焓值，HO送风温度下的焓值，已知室温度及风机盘管的送风温差，送风温度=室

温度－送风温差

根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统

送风区域的最大允许流速

根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，

再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风

口尺寸大一号选择

主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩

风管尺寸风压估算

如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度

水管设计

估算出冷负荷，选出风机盘管和制冷主机冷冻水

制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下

L/0.785×3600×流速（M/S）

根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍

冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)

△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

mH2O

L为该最不利环路的管长

K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6

膨胀水箱一般按冷冻水系统管路总水容量的2%--3%选择，

冷却水

根据冷却水流量，冷却水流量L（m3/h）=Q×（1.15~1.2）/(4.5~5)×1.163

计算，

，D=L/0.785×0.785×3600×流速（M/S）计算冷却水管径，或者按

中央空调水管道配比一览表选出冷却水管径

冷却水泵的水流量是冷水机组（冷凝器）的水流量的1.1倍，

冷却水泵的扬程H=1.1(制冷机组冷凝器水阻力+冷却塔提升高度+5+L×0.06)

冷却塔的水流量是冷却水流量的1.2倍

冷却系统的补水量应为循环水量的1%-1.6%
