橡胶衬里施工技术方案
化工防腐橡胶衬里施工技术[1]
![化工防腐橡胶衬里施工技术[1]](https://img.taocdn.com/s3/m/02cc1c41f7ec4afe04a1df13.png)
化工防腐橡胶衬里施工技术天津市橡胶工业研究所 郭济中 叙述了对化工设备及管件进行橡胶衬里的方法、过程、检验等施工技术,旨在 能更加安全、可靠地使用化工防腐衬胶设备和管件。
关键词 衬胶 金属表面 硫化 化工设备在使用中经常接触液态或气态腐蚀性介质,因而会使金属壳体和部件受到严重腐蚀。
由于橡胶衬里具有独特的耐化学腐蚀性及其物理机械性能,所以衬胶设备是一种应用较广的化工防腐设备。
为充分发挥橡胶衬里的防护性能,必须正确地掌握衬里的施工技术。
1 衬胶前的准备工作 111设备的检查与预处理 衬胶前要仔细检查需衬胶的设备壳体。
焊接工作需全部完成,设备壳体和管口宜采用双面对接焊,焊缝应平整,无焊瘤和夹渣。
需衬胶的设备及管件的表面必须平整光滑,凹凸不超过3mm,衬里金属表面的焊缝高度不大于2mm。
焊缝与母材要呈圆滑过渡,壳体棱角部分必须打磨成圆弧,半径不小于3mm。
接管不得伸出设备内表面,其角焊缝应磨成圆弧过渡。
金属壳体衬胶前要完成试压工作。
衬胶的管、管件应便于施工和安装,最好预先装好固定;转动件需按图纸要求在衬胶前进行动平衡和静平衡试验。
衬胶前要求除净金属表面的锈蚀产物、氧化层、油脂和其它污垢,使表面无任何可见残留物,但应有一定的粗糙度。
为此,首先应使表面脱脂,而后进行喷砂处理。
脱脂可用汽油(表面的油类和润滑油类等含量较少时)或者用直接汽油在温度为130—140℃下保持2_3小时(表面的油类和润滑油类等含量较多时)。
若表面的油垢多且十分牢固时,可先用15%—18%浓度的盐酸脱脂,再用稀碱液处理,但这仅限于尺寸较小的设备。
喷砂处理可采用3号二氧化硅砂,压缩空气的压力为016_017M Pa,喷角为30_90℃,并不断晃动喷咀,喷砂后的金属表面应显金属光泽。
已处理的金属表面应保持清洁,尽快进行第一道刷浆,以防其在空气中暴露时间过长而又需重新处理。
112胶浆配制 将胶浆胶片剪成小条,在120号溶剂气油中浸泡溶胀后搅拌成糊状,按配方比例加入汽油,配制浓度为1∶4—1∶10的胶浆,置于阴凉处待用。
橡胶衬里施工方案
橡胶衬里施工方案橡胶衬里技术是目前在建筑和工业领域中广泛应用的一种防水、防潮、防腐方式。
橡胶衬里具有良好的柔韧性和抗腐蚀性能，能有效保护建筑结构和设备不受水分侵蚀和化学物质侵蚀，延长使用寿命。
本文将介绍一种基于橡胶衬里的施工方案，以帮助读者了解橡胶衬里施工的步骤和要点。
1. 施工前准备在进行橡胶衬里施工前，首先需要进行施工前准备工作。
包括清理施工区域，确保表面干净整洁，去除表面的油污、灰尘、杂物等，使基层表面平整，无明显凹凸。
检查基层结构是否存在裂缝、缺陷等问题，如有需要修补。
2. 衬里材料准备橡胶衬里施工所需的材料主要包括橡胶衬里卷材、专用胶水、底漆等。
在施工前，需要将材料按照施工要求准备齐全，确保施工过程顺利进行。
3. 衬里施工步骤3.1 底漆处理在进行橡胶衬里施工前，需要先进行底漆处理。
使用专用底漆，按照说明书要求进行施工。
底漆施工完成后，等待干燥。
3.2 橡胶衬里铺贴将预先准备好的橡胶衬里卷材按照要求进行铺贴。
在铺贴的过程中，需要注意保证衬里的平整、无皱、无空鼓等现象。
使用专用胶水将橡胶衬里固定在基层表面上。
3.3 焊接处理对橡胶衬里进行焊接处理，确保衬里的密封性。
根据施工要求，使用专用设备对衬里进行热焊接处理，使衬里之间的接缝处牢固密封，防止水分渗入。
4. 质量验收橡胶衬里施工完成后，需要进行质量验收。
检查整体施工效果，确保橡胶衬里与基层结合牢固，无空鼓、皱褶等问题。
对焊接处进行检查，保证密封性良好，无漏水现象。
5. 施工后维护橡胶衬里施工完成后，需要进行相应的维护保养工作。
注意定期清洁和检查橡胶衬里的情况，及时处理存在的问题，延长橡胶衬里的使用寿命。
橡胶衬里施工方案的实施过程中，需要注意细节，严格按照施工要求进行操作，确保施工质量和效果。
希望本文介绍的橡胶衬里施工方案能够帮助读者更好地了解橡胶衬里施工的步骤和要点，为相关工程的实施提供参考。
橡胶衬里施工技术方案
橡胶衬里施工技术方案橡胶衬里是一种防腐蚀、耐磨损的材料，广泛应用于各种化工设备、储罐、污水处理设备等。
橡胶衬里的施工技术方案包括以下几个方面：1.材料准备和预处理：首先，需要准备好所需的橡胶衬里材料，包括橡胶片、胶粘剂、填料等。
在施工前，需要对材料进行预处理，如将橡胶片放置在室内自然展开一段时间，使其回复弹性，避免在施工过程中产生变形或开裂。
2.衬里面板的制作：根据设备的尺寸和形状，将橡胶片切割成适当的尺寸，并按照设备内部的曲率进行修剪。
然后，将橡胶片用胶粘剂粘贴在金属板上，确保其与金属板紧密粘接。
3.衬里面板的安装：在进行面板安装前，需要先将设备表面清洁干净，确保无油污、灰尘等杂质。
将橡胶面板按照设备内部的形状和尺寸，一个个粘贴在设备表面，确保每个面板之间的缝隙均匀，并用压力机或胶棒加压，使其与设备表面紧密贴合，排除空气。
4.补强和修补：在施工过程中，有时会出现橡胶面板的破损或缺失，需要进行补强和修补。
一般采用补片的方法，将橡胶片按照破损部位的形状修剪成合适的尺寸，用胶粘剂粘贴在破损处，确保与原衬里面板紧密贴合。
5.焊接和密封处理：在一些需要连接或固定的部位，如法兰、排气口等，需要采用焊接或密封处理，以确保其密封性。
橡胶衬里可以使用热压机进行焊接，将衬里面板进行热熔处理，使其与金属接头紧密连接。
对于需要密封的部位，可以使用密封胶或胶粘剂，填补缝隙，确保密封效果。
6.耐磨层涂覆：为了增加橡胶衬里的耐磨性能，可以在衬里面板上涂覆一层耐磨层。
耐磨层可以采用橡胶胶粘剂、橡胶嵌入物、金属焊丝等材料制成。
将耐磨层涂覆在衬里面板上，使其具有更高的耐磨性。
7.质量检验和保养：在施工完成后，需要对衬里施工进行质量检验，检查施工过程中是否存在问题，如是否有漏胶、气泡、开裂等情况。
对于存在问题的部位，需要进行修补和处理。
施工完成后，还需要定期进行保养，检查衬里的状况，如有破损和老化等情况，及时进行修补或更换。
总之，橡胶衬里施工技术方案涉及材料准备、表面处理、面板制作与安装、补强与修补、焊接与密封处理、耐磨层涂覆和质量检验与保养。
设备内壁橡胶衬里施工方案
.编制依据1.1 HGJ32-90《橡胶衬里化工设备》1.2 HG/T 2698-95《设备防腐衬里用橡胶板》1.3 GB8923《涂装前钢板表面锈蚀和除锈等级》1.4 EGTSPE-32《化工设备橡胶衬里通用技术规定》1.5 HGJ 229-91《工业设备、管道防腐蚀工程施工及验收规范》1.6 32.98.101 Kerabuty1 Bs 胶板施工规范1.7 33.97.101 Kerabuty1 Bs 胶板产品说明书2. 各设备防腐施工工作量及其施工工艺3.施工准备3.1组织机构按照精干、统一、高效的原则组建一支防腐工程队，机构设置如下：3.2施工机具施工机具配置一览表（见下表）工程队将根据现场条件和甲方工程进度要求，确定各工种进场人数。
施工前，对参加施工的工人再次进行技术培训和考核，合格后方能上岗作业。
3.3、计量、检测器具:3.4、劳动力计划安排：劳动力计划一览表3.5材料准备3.5.1Kerabuty1 BS胶板的技术参数：聚合物：CIIR/CR（氯化丁基橡胶/氯丁橡胶）橡胶类型：软橡胶硫化：预硫化密度：1.27±0.02 邵氏硬度A：53±5 拉伸强度：≥2Mpa 拉断伸长率：≥500% 最高适用温度：90℃抗剥离强度：3N/mm3.5.2底涂料应和胶板、胶粘剂为同一厂家配套产品，质量符合规范及厂家说明书的指标规定。
3.5.3甲苯的纯度＞99%，含水率＜1%，沸点109～110℃，外观为无色透明液体。
3.5.4环氧树脂：外观为淡黄至棕黄色粘厚透明液体，环氧值0.41-0.47当量/100g，软化点12-20℃。
3.6现场条件3.6.1根据本工程要求，应与甲方有关部门和安装单位协调解决施工场地、水、电、路、气、材料储存等问题，各生产点的水、电必须接通，并保障连续施工的要求。
3.6.2在设备附近搭设一间工棚，5m×15m，并提前制作好胶板下料平台。
3.6.3做好材料进场后材料存贮的防雨、防潮、防火工作，仓库和工作间必须备好消防器材。
预硫化橡胶衬里施工工艺

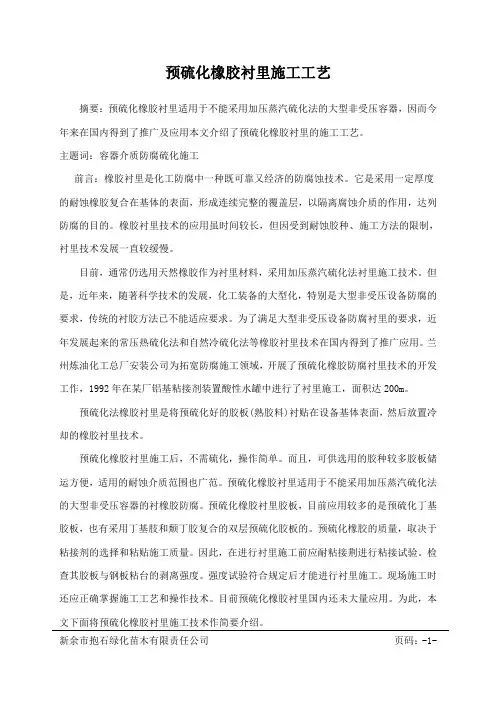

预硫化橡胶衬里施工工艺摘要：预硫化橡胶衬里适用于不能采用加压蒸汽硫化法的大型非受压容器，因而今年来在国内得到了推广及应用本文介绍了预硫化橡胶衬里的施工工艺。
主题词：容器介质防腐硫化施工前言：橡胶衬里是化工防腐中一种既可靠又经济的防腐蚀技术。
它是采用一定厚度的耐蚀橡胶复合在基体的表面，形成连续完整的覆盖层，以隔离腐蚀介质的作用，达列防腐的目的。
橡胶衬里技术的应用虽时间较长，但因受到耐蚀胶种、施工方法的限制，衬里技术发展一直较缓慢。
目前，通常仍选用天然橡胶作为衬里材料，采用加压蒸汽硫化法衬里施工技术。
但是，近年来，随著科学技术的发展，化工装备的大型化，特别是大型非受压设备防腐的要求，传统的衬胶方法已不能适应要求。
为了满足大型非受压设备防腐衬里的要求，近年发展起来的常压热硫化法和自然冷硫化法等橡胶衬里技术在国内得到了推广应用。
兰州炼油化工总厂安装公司为拓宽防腐施工领域，开展了预硫化橡胶防腐衬里技术的开发工作，1992年在某厂铝基粘接剂装置酸性水罐中进行了衬里施工，面积达200m。
预硫化法橡胶衬里是将预硫化好的胶板(熟胶料)衬贴在设备基体表面，然后放置冷却的橡胶衬里技术。
预硫化橡胶衬里施工后，不需硫化，操作简单。
而且，可供选用的胶种较多胶板储运方便，适用的耐蚀介质范围也广范。
预硫化橡胶衬里适用于不能采用加压蒸汽硫化法的大型非受压容器的衬橡胶防腐。
预硫化橡胶衬里胶板，目前应用较多的是预硫化丁基胶板，也有采用丁基肢和颓丁胶复合的双层预硫化胶板的。
预硫化橡胶的质量，取决于粘接剂的选择和粘贴施工质量。
因此，在进行衬里施工前应耐粘接荆进行粘接试验。
检查其胶板与钢板粘台的剥离强度。
强度试验符合规定后才能进行衬里施工。
现场施工时还应正确掌握施工工艺和操作技术。
目前预硫化橡胶衬里国内还未大量应用。
为此，本文下面将预硫化橡胶衬里施工技术作简要介绍。
2硬硫化橡胶衬里施工2．1衬里施工工艺预硫化橡胶衬里施工工艺流程：钢制容器检查处理+喷砂除锈一涂刷底涂料一胶板下料一容器壁及胶板涂胶一晾胶一贴第一层胶板一滚压一检查处理一胶板下料一涂胶粘剂一贴第二层胶板一滚压一检查处理一+贴盖缝胶条一刷盖缝胶一全面检查处理一验收2．2衬里材料及要求预硫化橡胶衬里材料常用的是预硫化丁基胶板。
橡胶衬里技术方案
橡胶衬里施工方案1.编制依据1.1 HGJ32-90《橡胶衬里化工设备》1.2 HG/T 2698-95《设备防腐衬里用橡胶板》1.3 GB8923《涂装前钢板表面锈蚀和除锈等级》1.4 EGTSPE-32《化工设备橡胶衬里通用技术规定》1.5 HGJ 229-91《工业设备、管道防腐蚀工程施工及验收规范》1.6 32.98.101 Kerabuty1 Bs 胶板施工规范1.7 33.97.101 Kerabuty1 Bs 胶板产品说明书2. 各设备防腐施工工作量及其施工工艺3.施工准备3.1组织机构按照精干、统一、高效的原则组建一支防腐工程队，机构设置如下：3.2施工机具3.3 计量、检测器具3.4 劳动力工程队将根据现场条件和甲方工程进度要求，确定各工种进场人数。
施工前，对参加施工的工人再次进行技术培训和考核，合格后方能上岗作业。
3.5材料准备3.5.1Kerabuty1 BS胶板的技术参数：聚合物：CIIR/CR（氯化丁基橡胶/氯丁橡胶）橡胶类型：软橡胶硫化：预硫化密度：1.27±0.02邵氏硬度A：53±5拉伸强度：≥2Mpa拉断伸长率：≥500%最高适用温度：90℃抗剥离强度：3N/mm3.5.2底涂料应和胶板、胶粘剂为同一厂家配套产品，质量符合规范及厂家说明书的指标规定。
3.5.3甲苯的纯度＞99%，含水率＜1%，沸点109～110℃，外观为无色透明液体。
3.5.4环氧树脂：外观为淡黄至棕黄色粘厚透明液体，环氧值0.41-0.47当量/100g，软化点12-20℃。
3.6现场条件3.6.1根据本工程要求，应与甲方有关部门和安装单位协调解决施工场地、水、电、路、气、材料储存等问题，各生产点的水、电必须接通，并保障连续施工的要求。
3.6.2在设备附近搭设一间工棚，5m×15m，并提前制作好胶板下料平台。
3.6.3做好材料进场后材料存贮的防雨、防潮、防火工作，仓库和工作间必须备好消防器材。
核电厂设备和管道防腐衬里技术规范 第 2 部分：橡胶衬里-2023最新
核电厂设备和管道防腐衬里技术规范第2部分：橡胶衬里1 范围本文件规定了核电厂设备和管道橡胶衬里的术语和定义、分类及代号、技术要求、检验方法、检验规则、包装、储运保养、腐蚀检查与老化评估及维修等内容。
本文件适用于核电厂采用橡胶衬里作为保护覆盖层以隔离腐蚀介质的设备和管道。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法GB/T 7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定90°剥离法GB/T 8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T 11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定二板法GB 18241.1 橡胶衬里第1部分设备防腐衬里GB/T 25314 核电厂机械设备腐蚀管理大纲内容要求NB/T 10558 压力容器涂覆与运输包装NB/T 20543 核电厂腐蚀管理导则HG/T 3849 硬质橡胶拉伸强度和拉断伸长率的测定JCT 618 绝热材料中可溶出氯化物、氟化物、硅酸盐及钠离子的化学分析方法3 术语和定义下列术语和定义适用于本文件。
防腐衬里基体 substrate of the anti-corrosion lining指受衬目标本体，可以是设备、管道、管件、内构件等。
橡胶衬里 rubber lining为防止设备或构件金属本体的腐蚀、磨损，根据需要将橡胶板用粘结剂贴在设备的壁或者构件表面后所形成的防护层。
加热硫化橡胶衬里 heat-vulcanized rubber lining加热硫化橡胶衬里是指将未经硫化的橡胶板用粘合剂粘贴在受衬设备或管道内部基体表面上，经过加热方式硫化形成的衬里。
