CAD中的斜度、锥度
如何在CAD软件中制作精确的斜率和角度
如何在CAD软件中制作精确的斜率和角度在现代工程设计和建筑行业中，精确的斜率和角度是非常重要的。
在CAD软件中，我们可以使用一些技巧来制作精确的斜率和角度。
本文将介绍一些实用的方法，帮助您在CAD软件中完成精确的设计。
首先，要制作精确的斜率和角度，我们需要首先了解CAD软件中的单位设置。
一般来说，CAD软件使用度（°）作为角度单位，使用米（m）或毫米（mm）作为线性单位。
在开始设计之前，确保您已经正确设置了单位。
接下来，我们将介绍如何使用CAD软件中的工具来创建精确的斜率和角度。
1. 直线上的斜率在CAD软件中绘制直线的时候，可以通过指定斜率来绘制倾斜的直线。
首先选择绘制直线的工具，然后在命令栏中输入"斜率"或"角度"来设置直线的斜率。
例如，如果要绘制一个斜度为1/2的直线，可以在命令栏中输入"斜率 1/2"，然后按下回车键。
接下来，选择直线的起点和终点，CAD软件将会根据设置的斜率绘制出相应的直线。
2. 线段的角度有时候我们需要制作一个具有特定角度的线段。
在CAD软件中，可以使用直线工具和旋转工具来完成这个任务。
首先，使用直线工具创建一条线段。
然后，选择旋转工具，点击线段的一端作为旋转的基准点，然后输入要旋转的角度值。
按下回车键，线段将按照指定的角度进行旋转。
3. 倾斜的矩形在CAD软件中制作倾斜的矩形也是非常常见的需求。
可以使用矩形工具和旋转工具来完成这个任务。
首先，使用矩形工具创建一个水平的矩形。
然后，选择旋转工具，点击矩形的中心点作为旋转的基准点，然后输入要旋转的角度值。
按下回车键，矩形将按照指定的角度进行旋转。
4. 使用坐标控制角度如果你需要非常精确的角度控制，可以使用坐标控制方法。
在CAD软件中，可以通过指定线段的起点、终点和倾斜角度来绘制线段。
首先，选择绘制直线的工具，然后在命令栏中输入"@"接下来，输入起点的坐标，如"(0,0)"，然后按下分号键";"。
CAD斜度和锥度作图及标注

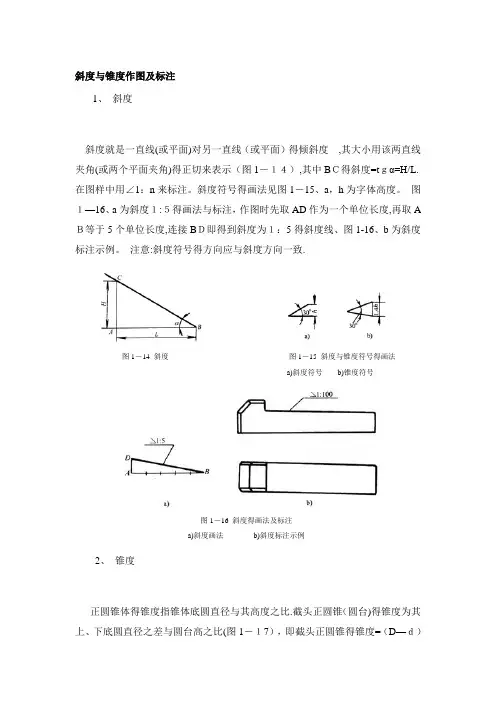

斜度与锥度作图及标注1、斜度斜度就是一直线(或平面)对另一直线（或平面）得倾斜度,其大小用该两直线夹角(或两个平面夹角)得正切来表示（图1－１４）,其中BＣ得斜度=tｇα=H/L.在图样中用∠1：n来标注。
斜度符号得画法见图1－15、a，h为字体高度。
图１—16、a为斜度１:５得画法与标注，作图时先取AD作为一个单位长度,再取A Ｂ等于5个单位长度,连接BＤ即得到斜度为１：5得斜度线、图1-16、b为斜度标注示例。
注意:斜度符号得方向应与斜度方向一致.图1－14 斜度图1－15 斜度与锥度符号得画法a)斜度符号b)锥度符号图1－16 斜度得画法及标注a)斜度画法b)斜度标注示例2、锥度正圆锥体得锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台)得锥度为其上、下底圆直径之差与圆台高之比(图1－１7），即截头正圆锥得锥度=（D—ｄ）/L=2tgα/２，其中α为锥度.锥度在图样上用１：ｎ形式符注。
锥度符号得画法见图1—1５、ｂ,h为字体高度。
图1－18为锥度标注示例.锥度符号得方向应与圆锥方向一致. 图1－19为锥度得画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度得画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨得图形,她们得轮廓线都就是由直线与圆弧、圆弧与圆弧连接起来得。
所谓圆弧连接,就是指用一圆弧光滑连接相邻两线段(或圆弧)得作图方法。
图1－20 圆弧连接实例a)吊钩b)搭钩c)摇杆d)钢轨圆弧得连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线与已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图得关键在于,找出连接圆弧得圆心位置及与两被连接线段连接处得切点位置。
图1-21示出已知圆弧半径为R得三种连接形式得作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆，然后将60°、30°一角板得短直角边紧贴丁字尺, 并使其斜边分别通过A点与Ｄ点作直线AB与ＤE,再翻转三角板用同样方法画AF与CＤ，这样, 圆周就被六等分了(图１—1２、ａ)、连接Ｂ、Ｃ与Ｅ、F，就可得到内接正六边形ABCＤEF。
VBA实现AutoCAD中锥度、斜度的智能标注
（） ｂ
在用 户 窗体 中的 初始 值 为 ２ ５ 用 户 可 以根 据 需要 ．，
在下 拉列 表 框 中 输 人 字体 高度 或通 过下 拉 列 表 直
１Ｍ ．
／
（ ｃ ）
＼ ｌ ：
ｐ Ｉ ｐ３
ｐ２ ｐ３ ｐ ｌ
接选择需要的字体高度 。
参 考 文 献
Ｓｅ４ 选择 要 标 注 的对 象 ， 择 中 间 点并 确 定 ｔ ： ｐ 选 相应 的参 数 ； Ｓｅ５ 读取 字 体 高 度 ， 能 化 判 断插 入 点 的 位 ｔ ： ｐ 智 置 ， 行斜 度 、 度 的绘 制 ； 进 锥 Ｓｐ： ｔ ６ 用户 根 据 需 要 选 择 是 否 进 行 公 差 标 注 ， ｅ 公差 值默认 为 ０ ０ 。 ． ５
过 画线命 令实现 引线 的插入 。 ‘
斜度、 锥度 标 注值 的确定有 两种方 法 ： １ （ ）在用 户窗体 （ 图 ５所示 ） 如 的文 本框 中直 接输人 斜 度 、
■■
（ ）Ｐ 点作 为 引线 的起 始 点 ， 用 户 在选 择斜 １ 。 是
度、 锥度线 时 ， 序捕 捉 到 的在 斜 度 、 程 锥度 线 上 的最 （ ） 是 用 户 在 Ａ ｔＣ Ｄ 绘 图环 境 中拾 取 ２ Ｐ点 ｕ Ａ ｏ
⑥
２ １ ＳｉＴ ｃ． ｎｎ． ０ ０ ｃ． ｅｈＥ ｇｇ
Ｖ Ａ实 现 Ａ ｔＣ Ｄ 中锥 度 、 度 的 智 能 标注 Ｂ ｕｏ Ａ 斜
谷 实 刘 金 义
（ 辽宁石油化工大学计 算机与通信工程学院 ， 抚顺 １３０ ） ０ １ １
摘
要
为 了弥补 Ａ ｔＣ Ｄ中没有直接标注斜度 、 ｕ Ａ ０ 锥度 这 一命 令 的不足 ， 利用 Ａ ｔＣ Ｄ 自带 二次开发软 件包 Ｖ Ａ， Ａ ｔ ｕｏ Ａ Ｂ 在 ｕｏ —
斜度和锥度作图及标注
斜度和锥度作图及标注1. 斜度斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。
在图样中用∠1:n来标注。
斜度符号的画法见图1-15.a,h为字体高度。
图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b）锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥(圆台)的锥度为其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。
锥度在图样上用1:n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。
图1－20 圆弧连接实例a）吊钩b）搭钩c）摇杆d）钢轨圆弧的连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线和已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。
图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。
CAD中的倒角与倾斜技巧
CAD中的倒角与倾斜技巧倒角和倾斜是CAD软件中常用的功能，它们可以用来改进设计的外观和功能。
在本文中，我们将介绍CAD中的倒角和倾斜技巧，帮助读者更好地掌握这些功能。
倒角是指在物体边缘或角落创建一个斜面，以减少物体边缘的尖锐度。
在CAD中，倒角功能可以通过一系列操作来实现。
首先，选择要倒角的物体或对象，然后选择倒角命令。
接下来，输入倒角距离，这决定了倒角的大小。
最后，选择要倒角的边缘或角落，CAD软件将自动创建倒角。
这种方式非常方便，可以快速实现倒角效果。
倒角技巧的关键在于选择合适的倒角距离。
一般来说，倒角距离应该根据物体的尺寸和用途来确定。
如果倒角太小，可能无法起到明显的效果；如果倒角太大，可能会导致物体边缘过于圆滑，不符合设计要求。
因此，在使用倒角技巧时，要根据实际情况选择合适的倒角距离。
倾斜是指改变物体表面的倾斜角度，使其在某一方向上倾斜。
倾斜功能常用于设计斜面、坡度等。
在CAD中，倾斜功能可以通过倾斜命令来实现。
首先，选择要倾斜的物体或对象，然后选择倾斜命令。
接下来，输入倾斜角度和倾斜方向，CAD软件将自动将物体倾斜。
这种方式非常灵活，可以根据需要随时调整倾斜角度和方向。
倾斜技巧的关键在于选择合适的倾斜角度和方向。
一般来说，倾斜角度应该根据设计要求和物体的需求来确定。
如果倾斜角度太小，可能无法满足设计要求；如果倾斜角度太大，可能会导致物体倾斜过度，不符合实际需求。
因此，在使用倾斜技巧时，要根据具体情况选择合适的倾斜角度和方向。
此外，倒角和倾斜还可以结合使用，以实现更复杂的设计效果。
例如，可以先进行倒角操作，然后再进行倾斜操作，以使物体具有更好的外观和功能。
在实际操作中，可以通过多次调整和修改来达到理想的效果。
CAD软件提供了丰富的工具和功能，让设计师可以随意创造和改进。
总之，倒角和倾斜是CAD中常用的功能，它们可以用来改善设计的外观和功能。
倒角通过创建斜面来减少尖锐度，倾斜通过改变物体的倾斜角度和方向来增加设计的灵活性。
cad 初级教程
第三单元平面图形的画法及尺寸标注3.1 几何作图【课题】1、等分及正多边形2、斜度和锥度3、圆弧连接4、椭圆【教学目的】1、讲解线段等分的方法（仪器作图和CAD作图）2、讲解斜度和锥度的概念、画法和标注（仪器作图和CAD作图）3、讲解各种形式圆弧连接的作图方法和步骤（仪器作图和CAD作图）z4、介绍四心法画椭圆的方法（仪器作图和CAD作图）【教学要求】1、掌握线段等分和正多边形的作图方法2、掌握斜度和锥度的画法和区别（概念、计算、画法上的区别）3、掌握圆弧连接作图要点和四心法画椭圆的步骤4、掌握CAD绘图命令【定数等分】、【定距等分】、【多边形】、【矩形】、【圆→切点、切点、半径】、【椭圆】和编辑命令、【偏移】、【延伸】、【修剪】、【圆角】的功用和操作。
【重点与难点】1、斜度和锥度的画法2、圆弧连接的画法3、CAD绘图命令和编辑命令【教学过程】一、复习旧课1、CAD图形坐标的表示方法和点的极坐标的简化输入。
2、绘图状态的设置：正交和极轴、对象捕捉、图形放大和平移。
二、引入新课题机件的轮廓一般都是由直线、圆、圆弧或其他曲线组合而成，熟练掌握它们的作图方法，是绘制机械图样的基础。
三、教学内容（一）等分线段（边动画演示边讲解）1、仪器作图（例将线段AB四等分）1）过已知线段的端点A画任意角度的直线，并量取4个等分点1、2、3、4。
2）将等分的最末点4与已知线段的另一端点B相连。
3）过等分点1、2、3作线段B4的平行线与已知线段相交即得到等分点。
2、CAD等分线段及画平行线（或同心圆）（先概括介绍，然后边操作边讲解）1）等分（直线、曲线、圆等）CAD提供了两种等分方法【定数等分】或【定距等分】启动【绘图→点→定数等分】（或【绘图→点→定距等分】）命令→选择要等分对象→在命令行输入等分数4（或线段长度10）↙注意：等分前可按需要设置点的形状和大小。
2）绘制平行线（或同心圆）①同心复制命令【偏移offset】将图形围绕同一中心点进行复制（直线可视其圆心为无穷远）。
CAD制图中的倾斜技巧与实用窍门
CAD制图中的倾斜技巧与实用窍门CAD（计算机辅助设计）是现代设计领域中不可或缺的工具。
它能够轻松创建和修改图纸，并提供各种强大的功能来满足设计师的需求。
在CAD制图中，倾斜技巧是一个非常实用的工具，它可以帮助设计师在绘图过程中更加高效和准确地完成任务。
下面将介绍几种常用的倾斜技巧和实用窍门。
1. 倾斜命令在CAD软件中，倾斜命令可以将选择的对象按照指定的角度进行倾斜。
该命令通常位于CAD软件的编辑菜单中。
使用倾斜命令时，首先选择要倾斜的对象，然后输入倾斜角度，即可完成倾斜操作。
这是一种非常常用的倾斜技巧，可以用于绘制倾斜的文字、符号和图形等。
2. 视图倾斜除了单个对象的倾斜外，CAD软件还提供了视图倾斜功能，可以倾斜整个绘图视图。
通过调整视图倾斜角度和比例，可以轻松地改变视图的倾斜程度。
这种方法适用于绘制立体图和透视图等需要表达三维空间的图纸。
3. 倾斜画笔在CAD软件中，倾斜画笔是一种非常有用的工具，可以用于绘制倾斜的线条和曲线。
通过调整画笔的倾斜度和粗细，可以实现不同角度和厚度的线条效果。
倾斜画笔可以用来绘制各种有立体感和动态感的图形，让图纸更加丰富生动。
4. 镜像和旋转在CAD制图中，倾斜技巧不仅仅局限于倾斜命令本身，还可以借助镜像和旋转命令来实现更复杂的倾斜效果。
通过先镜像或旋转对象，然后再进行倾斜操作，可以达到更灵活和多样的倾斜效果。
这种方法适用于绘制对称图形和旋转图形等需要复杂倾斜的情况。
5. 使用预设倾斜角度CAD软件通常提供了一些预设的倾斜角度，如30度、45度等。
使用预设倾斜角度可以快速实现常用倾斜效果，节省时间和精力。
这种方法适用于绘制常见的倾斜线段、倾斜箭头等，能够提高绘图的效率和一致性。
6. 复制倾斜对象如果需要在图纸中重复使用倾斜的对象，可以使用复制命令来实现。
在CAD软件中，复制命令可以复制选择的对象，并按照指定的距离和方向进行排列。
通过复制倾斜对象，可以快速创建多个相同倾斜效果的图形，提高绘图的一致性和效率。
斜度和锥度的尺寸标注
不留有装订边的图框格式
称为立式幅面。一般A0-A3图纸宜采用横式幅面，必要 时，也可采用立式幅面。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> >>>>>> 图纸以短边作垂直边称为横式幅面，以短边作水平边
.
留有装订边的图框格式
2
1. 汉字
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> >>>>>>
书写长仿宋体字的要领是： 横平竖直，结构匀称，注意起落，填满方格。
汉字的高度h不应小于3.5 mm，其字宽一般为h/
图样上的汉字应写成长仿宋体(直体)，并采用 国家正式公布推行的简化字。 2．字母和数字 字母和数字可写成斜体或直体。斜体字的字 头向右倾斜，与水平基准成75°角。
四、分规与比例尺
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> >>>>>>
斜度和锥度的标注
尺寸标注中常用符号和缩写词
名 称 直 径 半 径
圆球直径 圆球半径
符 号 或 缩 写 词
名
称
符 号 或 缩 写 词
均 布
EQS
厚 度
45°倒角
R S SR t C
正方形 深 度 沉孔或锪平 埋头孔
(二) 尺寸的组成
1. 尺寸的组成
2. 尺寸线终端的放大图
3. 尺寸界线
4. 尺寸线
5. 同一张图上，数字及箭头的大小应保持一致
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。 (2) 尺寸线应通过圆心，其终端画成箭头。
(3) 整圆或大于半圆应注直径。
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。 (2) 半径尺寸必须注在投影为圆弧的图形上， 且尺寸线或其延长线应通过圆心。 (3) 小于或等于半圆的圆弧应注半径尺寸。
1. 线性尺寸
12
12 16 16
（ a） （ b） 线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30° 范围内标注尺寸。当无法避免时可按图（b）标注。
2. 角度尺寸
60°
25°
10°
50°
10°
55° 25° 5° 30°
50°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
5. 斜度和锥度
1:5 1:5 h 30° 1:3 30° 1:3 h
(1) 斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 (2) 符号的线宽为h/10。
6. 大圆弧
在图纸范围内无法标出圆心位置时，可以如图所示进行标注
CAD斜度和锥度作图及标注
斜度和锥度作图及标注1•斜度斜度是一直线（或平面）对另一直线（或平面）的倾斜度，其大小用该两直线夹 角（或两个平面夹角）的正切来表示（图1-14）,其中BC 的斜度=tg a =H/L 在图样中 用/ 1:n 来标注。
斜度符号的画法见图1-15.a,h 为字体高度。
图1-16.a 为斜度1:5 的画法与标注，作图时先取AD 作为一个单位长度，再取AB 等于5个单位长度，连 接BD 即得到斜度为1:5的斜度线.图1-16.b 为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
图1 — 16斜度的画法及标注2•锥度正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥（圆台）的锥度为a ）斜度画法b ）斜度标注示例图1 — 14斜度 图1— 15斜度和锥度符号的画法 a ）斜度符号 b ）锥度符号其上、下底圆直径之差与圆台高之比（图1-17）,即截头正圆锥的锥度=（D-d）/L=2tg a其中a为锥度。
锥度在图样上用1：n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向致。
图1-19为锥度的画图步骤及标注图1 - 19锥度的画图步骤及标注圆弧连接图1-20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。
图1- 17锥度图1 - 18锥度标注示例甩摇己知尺扌■出搭血范国堆；苗岀再皿轻经5牛琼位忙曙「帀心這不，肛即眄■的平和址标誉,a )吊钩b )搭钩c )摇杆d )钢轨圆弧的连接有3种基本形式：(1) 用圆弧连接两条已知直线；(2) 用圆弧连接已知直线和已知圆弧。
(3) 用圆弧连接两已知圆弧。
线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接 处的切点位置。
图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
ft阿才图1- 21圆弧连接示例六等分圆周或作正多边形根据已知直径d 画圆然后将60° 30。
CAD培训需补充的制图知识
任课教师：孙立君 手机：659713 学院进入到教学平台中，凭学号 和密码（密码就是学号进入） “机械零部件的测绘与识读”课 程，在 教学课件下载相关内 容，并利用“在线 提 问”右上角的“更 多”进行提问
一、斜度和锥度的画法
C
1.斜度:指一直线 或平面对另一直 线或平面的倾斜 程度。即 tanα=H/L=1：n (1)斜度符号
h
A
α L B 尖端指向必 须与倾斜方 向一致 B D
(2)斜度的标注
1:6
30º A
h=字高
H
2.锥 度
指正圆锥底面直 径与圆锥高之比。即 2tanα=D/h =（D-d）/L =1：n (1)锥度符号
30º 1.4h D-d d α
L
h
尖端指向必须与 收缩方向一致
(2)锥度的标注
1:6
S A B
h=字高
二、 圆弧连接
用已知半径的圆弧，光滑地连 接直线（或圆弧）和圆弧（直线）。 这种连接作用的圆弧，称为连接圆 弧。
主要的问题就是准确的求出 连接弧的圆心和切点。
（பைடு நூலகம்）圆弧连接的基本原理
与已知直线相切的圆， 圆心轨迹是平行于直线， 间距为圆的半径R 圆心迹线
R O
O1
K 与已知圆外切的圆， 其圆心轨迹为已知圆 的同心圆，圆的半径 为两圆半径之和。
O3
●
R
R-R2
O1
●
O2
●
C2
C1
四、三视图的形成
设立三个互相垂直的投影平面，构成三面投影体系。这
三个平面将空间分为八个分角，(GB4458.1–84)规定：采用 第一角投影法，
斜度与锥度画出图形的方法
斜度与锥度画出图形的方法
斜度和锥度都是描述图形曲线的特征，可以通过以下方法来画出图形：
1. 斜度的画法：
- 首先，确定曲线上的几个关键点，可以是曲线的起点、终点和几个拐点。
- 然后，通过计算相邻点之间的斜率来确定曲线在这些点的斜度。
- 最后，使用直线段连接这些点，形成曲线的近似形状。
2. 锥度的画法：
- 首先，确定曲线上的几个关键点，可以是曲线的起点、终点和几个拐点。
- 然后，通过计算相邻点之间的差异来确定曲线在这些点的锥度。
- 最后，使用曲线段连接这些点，形成曲线的近似形状。
需要注意的是，斜度和锥度只是描述曲线特征的指标，实际绘制图形时可以使用插值方法来获得更平滑的曲线形状。
此外，还可以使用数学绘图软件或编程语言来绘制曲线图形，通过数值计算和绘图函数来实现。
斜度和锥度作图及标注
斜度和锥度作图及标注
1. 斜度
斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。
在图样中用∠1:n来标注。
斜度符号的画法见图1-15.a,h为字体高度。
图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
2. 锥度
正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥(圆台)的锥度为其上、下底圆直
径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。
锥度在
图样上用1:n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
CAD中的角度与倾斜度测量
CAD中的角度与倾斜度测量在CAD软件中，角度和倾斜度的测量是常见且重要的操作。
通过精确地测量和控制角度和倾斜度，我们可以确保设计图纸和模型的准确性。
本文将介绍CAD中常用的角度测量工具和技巧，帮助读者更好地应用于实际项目中。
在CAD软件中，可以使用多种工具来测量角度和倾斜度。
最常用的工具是“角度”和“倾斜度”命令。
通过这些命令，我们可以准确地测量线条和对象之间的角度和倾斜度。
要使用“角度”命令，首先选择两条线条或对象，然后输入“角度”命令。
软件会自动计算并显示它们之间的角度。
通过这种方式，我们可以快速测量两条线条之间的角度，并在设计图纸中标注。
与此类似，使用“倾斜度”命令也是同样的步骤。
选择两条线条或对象，并输入“倾斜度”命令。
软件会根据选中的线条的方向来计算并显示它们的倾斜度。
这对于测量物体的倾斜度非常有用，例如在建筑设计中，我们可以测量墙体的倾斜度以确保其垂直性。
除了命令工具外，CAD软件还提供了其他更高级的角度和倾斜度测量工具。
例如，“角度指挥舞台”工具可以帮助我们更精确地测量角度，特别是当角度很小或需要更高的精度时。
选择工具后，我们只需要点击线条的两个端点，并通过提示框输入“起始角度”和“结束角度”，软件会准确计算它们之间的角度。
此外，CAD软件还提供了“角度限制”选项，可以用于限制测量角度的范围。
例如，我们可以设置角度在0°到180°之间，这对于许多设计项目都是常见的需求。
通过限制角度的范围，我们可以避免出现错误的测量结果，并保持设计的一致性和准确性。
除了测量角度，CAD软件还可以测量倾斜度。
例如，在建筑设计中，我们经常需要测量屋顶的倾斜度。
CAD软件中的“倾斜度工具”可以帮助我们快速测量和标记对象的倾斜度。
选择工具后，我们只需要选中对象并输入预期的倾斜度数值，软件会相应地调整对象的倾斜度。
在实际应用中，我们可能需要同时测量多个角度和倾斜度。
对于这种情况，CAD软件通常提供了“多角度”和“多倾斜度”工具。
cad鲁尔锥度表示符号
CAD中鲁尔锥度表示符号一般为∠。
鲁尔锥度是一个专业术语，用于描述两个不同直径的管子相连接，外面管子的直径大于里面管子的直径，外面管子的内径等于里面管子的外径，这两个管子的结合被称为鲁尔锥度。
该符号主要用于表示鲁尔锥度的角度大小。
在CAD中，可以使用∠符号来表示鲁尔锥度。
在绘图时，需要先绘制两个相交的圆弧线，然后再利用角度工具来测量它们之间的夹角，最后在夹角处标注上∠符号即可。
以上信息仅供参考，如有需要，建议查阅CAD 专业书籍或咨询专业人士。
cad中标注锥度图形的方法
cad中标注锥度图形的方法
cad的绘图能力特别强大，所以我们经常绘制一些零件图，比如常见的带锥度的图形。
那么大家知道cad中如何标注锥度图形吗?下面是店铺整理的cad中如何标注锥度图形的方法，希望能帮到大家! cad中标注锥度图形的方法一
1、上口尺寸、下口尺寸、高度，如图1。
2、知道角度和高度，如图2。
cad中标注锥度图形的方法二
1、多行文字—选择字体为gdt，输入小写y就变成锥度符号了(输入小写z就是斜度符号)，最后把字体再改回先前的字体，输入数字，如1:10。
2、锥度表示正圆锥的底圆直径与圆锥高度之比，在图样中以1：n的形式标注，如图所示：。
关于CAD里面的锥度与斜度求角度
关于CAD 里面的锥度与斜度
所谓锥度，就是直径与高度的比。
所谓斜度，就是半径与高度的比。
？：根据锥度/斜度求倾斜角度！！ 首先必须掌握数学三角函数：
sin=对边(直角边)比斜边
cos=邻边(底边)比斜边
tan=对边(直角边)比邻边(底边问题：锥度是1：8，那么角度是多少？
解：即直径是1，高度是8，也就是半径1，高度是
16。
（就是半径0.5 ，高度8） 就是斜度1:16 即直角边(高度):底边(半径) tan=1:16
就是tan 0.0625 查数学三角函数？（一般人不会有数学表，那怎么办呢？）可以用系统附带的计算器。
1、 打开计算机器，先用标准计算器，1/16=0.0625
2、 调用科学计算机器，先把INV 勾上，然后点TAN 。
tan 计算显示数字的正弦。
若要计算反正弦，请使用“Inv”+“tan”。
若要计算双曲正弦，请使用“Hyp”+“tan ”。
其它类似。
，，，，在电脑培训行业有一本CAD练习册，老虎工作室出的，大家都用这个，在最后有一道题就是类似这样的，很多人只知道答案，不知如何解
本人数学基础差，当时富士康有一位员工过来学习，女生，26岁，她原来是在北方某初级中学教数学的，不安于现状，就跑出来打工，正好这道理我就咨询了她数学方面的知识，才把这道理解出来。
