常见工程材料取样频率

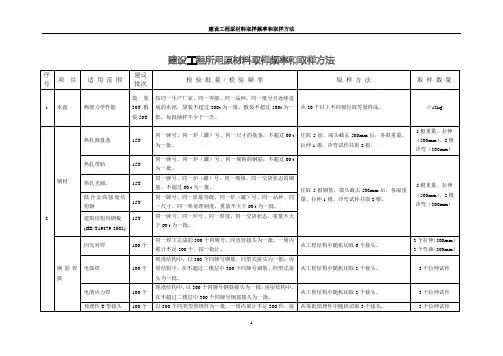

常见工程材料取样频率、数量、试验周期表

1、砂、卵石、碎石：

a、取样频率：按批进行验收，对同产地同品种合同规格的以400立米或600吨为一验收批，不足者以一批论。

b、砂取样数量：样品鉴定时，砂30公斤，石50公斤，做混凝土配合比时，砂100公斤，石200公斤。

c、碎石取样方法：在料堆取样时，取样部位应均匀分布。取样时应先将取样部位表层铲除。砂：由各部位抽取大致相等的砂共八份，组成一组样品；

碎（卵）石：由各部位抽取大致相等的卵石共十五份（在料堆上、中、下各部位均匀抽取）组成一组样品。

试验周期：3天

d、钢筋及焊件：

取样频率：按批验收，同牌号、同炉号、同规格、同一交货状态每批重量不大于60吨；

冷轧扭钢筋：验收批应由同牌号、同规格尺寸、同一台轧机、同一台班的钢筋组成，且每批重量不超过10吨；

冷轧带肋钢筋：按批验收，同牌号、同外形、同生产工艺、同规格、同一交货状态每批重量不大于60吨。

钢筋焊件：每300件作为一批，一周内不足300件的亦应按一批计算。不足批量规定的重量时，以一批论。

钢筋取样数量：

普通钢筋：四根（两根拉伸，两根冷弯）：

拉伸试件长度：大于等于Φ20的取50厘米，小于Φ20的取40厘米；

冷弯试件长度：大于等于Φ20的取40厘米，小于Φ20的取35厘米。

圆盘条：三根（一根拉伸，两根冷弯）：试件长度如上。

冷轧扭钢筋：三根（两根拉伸，一根冷弯）：试件长度：取偶数倍节距，且不应小于4倍节距，同时不小于50厘米。

冷轧带肋钢筋：三根（一根拉伸，两根冷弯）：试件长度不小于公称直径的60倍。

电弧焊、电渣压力焊：三根。试件长度（不包括电渣压力焊）：Φ18-32取焊接部位一边各20cm；Φ10-16取焊接部位一边各15cm。

闪光对焊：六根（三根拉伸，三根冷弯）：试件长度（包括电渣压力焊）：Φ18-32总长取40cm；Φ10-16总长取30cm.

取样方法：任意抽取，分别在每根钢筋截取拉伸、冷弯试件各一根。截取时先将每根钢筋端头弃去50mm，焊件应从每批成品中截取。

试验周期：24小时。

水泥：

取样频率：同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200吨为一批，散装不超过500吨为一批，每批抽样不少于一次。

取样数量：从一批中选取12Kg。

取样方法：取样应有代表性，从20袋中或20个不同部位取等量样品。

试验周期：临时4天，正式30天。

混凝土（试件）：

取样频率：每一百盘，但不超过100立米的同配合比混凝土，取样次数不得少于一次；每一工班拌制的同配合比混凝土不足一百盘时，取样次数不得少于一次；当一次连续浇筑超过

1000立米时，取样次数不得少于一次；每一楼层同一配合比的混凝土，取样次数不得少于一次；每次取样最少留一组标养试块，同体养护试件根据需要确定。

取样数量：每组试件有3块组成，当混凝土最大粒径为30mm时，采用100*100*100试模制作，当混凝土最大粒径为40mm时，采用150试模制作，当混凝土石子粒径达到60mm 时，采用200试模制作，每组抗渗试件有六块组成。

取样方法：在混凝土浇灌地点从一盘或一车中均匀取样。

试验周期：配合比设计临时4天，正式30天，抗压强度24小时，抗渗小于等于6Mpa为5天，每增加2Mpa增加1天。

砂浆试件：

取样频率：砌筑砂浆：每一楼层或250立米砌体中的各种强度等级的砂浆，每台搅拌机拌制的作为一个取样单位（基础砌体可按一个楼层计）地面砂浆：每500立米砂浆与楼面不得少于一组，不足的按一组计。

取样方法：每组取三块试件，取3组，并在砌筑地点随机抽取。

试验周期：配合比设计临时8天，正式30天，抗压强度24小时。

墙体材料：

取样频率：烧结普通砖15万块，多孔砖15万块，烧结空心砖和空心砌块15万块，轻集料混凝土小型空心砌块按密度等级和强度等级分批验收每1万块为一批。

取样数量：烧结普通砖60块，多孔砖50块，烧结空心砖和空心砌块40块，轻集料混凝土小型空心砌块32块。

取样方法：随机抽取

试验周期：烧结普通砖：需抗冻性试验10天，不需抗冻性试验5天；小型空心砌块：需抗冻性试验20天，不需抗冻性试验5天。

外墙饰面砖：

取样频率：批量验收，5000平方米为一验收批，不足者按一批论。

取样数量：每批取样数量为50块。

取样方法：从现场每一部分抽取一个或多个具有代表性的试样，试样应从检验批中随机抽取。试验周期：10天

防水卷材：

取样频率：石油沥青纸胎油毡、油纸：以同一品种、标号、等级的产品每1500卷为一批，不足1500卷的也按一批计；塑性体改性沥青防水卷材（APP）、弹性体改性沥青防水卷材（SBS）：以同一类型、同一规格10000平方米为一批，不足者亦按一批计。

取样方法：石油沥青纸胎油毡、油纸：检验合格的10卷中取重量最轻的无接头的一卷；弹性体改性沥青防水卷塑性体改性沥青防水卷材（APP）、弹性体改性沥青防水卷材（SBS）：从卷重、面积、厚度及外观合格的卷材中随机抽取一卷。

试验周期：3天

砂浆、混凝土配合比

混凝土配合比：

1、C10混凝土配合比：

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度

P.C 32.5 229 879 1076 194 229 45

2、C20混凝土配合比：

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度

P.C 32.5 343 722 1178 175 343 45

3、C25混凝土配合比：

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度P.C 32.5 424 627 1166 186 424 45

4、C30 P6混凝土配合比：

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度P.C 32.5 500 608 1130 185 500 30-50

5、C30混凝土配合比：

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度P.O42.5 372 676 1201 175 372 42

6、Ca35混凝土配合比：

（掺合剂：SK-2型引气减水剂掺量：9.4Kg/m3）

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度P.O 42.5 374 692 1231 157 374 42

7、C35混凝土配合比：

水泥品种及强度等级水泥砂石水每立方米最小用量塌落度P.O 42.5 440 644 1145 185 440 45

砂浆配合比：

1、M5.0水泥砂浆：

水泥品种及强度等级水泥砂石水每立方米最小用量稠度P.C 32.5 212 1420 0 260 212 70

2、M7.5水泥砂浆：

水泥品种及强度等级水泥砂石水每立方米最小用量稠度P.C 32.5 260 1430 0 275 260 80

砂石容重：

石重量：表观密度：2760Kg/m3

堆积密度：1420 Kg/m3

孔隙率：48%

砂重量：表观密度：2590 Kg/m3

堆积密度：1420 Kg/m3

孔隙率：45%

水泥参数：

1、初凝期：不小于45min

2、终凝期：不大于600min
