建筑工程允许偏差表格汇总

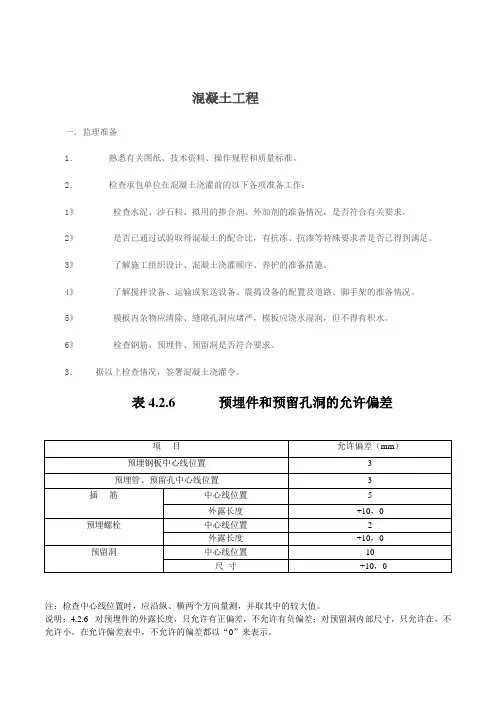

混凝土工程一.监理准备1.熟悉有关图纸、技术资料、操作规程和质量标准。
2.检查承包单位在混凝土浇灌前的以下各项准备工作:1》检查水泥、沙石料、拟用的掺合剂、外加剂的准备情况,是否符合有关要求。
2》是否已通过试验取得混凝土的配合比,有抗冻、抗渗等特殊要求者是否已得到满足。
3》了解施工组织设计、混凝土浇灌顺序、养护的准备措施。
4》了解搅拌设备、运输或泵送设备、震捣设备的配置及道路、脚手架的准备情况。
5》模板内杂物应清除、缝隙孔洞应堵严,模板应浇水湿润,但不得有积水。
6》检查钢筋、预埋件、预留洞是否符合要求。
3.据以上检查情况,签署混凝土浇灌令。
表4.2.6 预埋件和预留孔洞的允许偏差注:检查中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。
说明:4.2.6 对预埋件的外露长度,只允许有正偏差,不允许有负偏差;对预留洞内部尺寸,只允许在,不允许小。
在允许偏差表中,不允许的偏差都以“0”来表示。
表4.2.7 现浇结构模板安装的允许偏差及检验方法4.2.8 预制构件模板安装的偏差应符合表4.2.8的规定。
检查数量;首次使用及大修后的模板应全数检查;使用中的模板应定期检查,并根据使用情况不定期抽查。
表4.2.8 预制构件模板安装的允许偏差及检验方法说明:4.2.7~4.2.8 规定了现浇混凝土结构模板及预制混凝土构件模板安装尺寸的检查数量、允许偏差及检验方法。
还应指出,按本规范第3.0.7条的规定,对一般项目,在不超过20%的不合格检查点中不得有影响结构安全和使用功能的过大尺寸偏差。
对有特殊要求的结构中的某些项目,当有专门标准规定或设计要求时,尚应符合相应的要求。
由于模板对保证构件质量非常重要,且不合格模板容易返修成合格品,故允许模板进行修理,合格后方可投入使用。
施工单位应根据构件质量检验得到的模板质量反馈信息,对边疆周转使用的模板定期检查并不定期抽查。
表4.3.1 底模拆除时的混凝土强度要求的情况时有发生。
规范标准允许偏差一览表
二、砌体工程模板安装允许偏差及检查方法预制构件尺寸允许偏差及检验方法注:1、为构件长度(mm)。
2 、检查中心线、螺栓和孔道位置时,应沿纵、横两个方向量测,并取其中的较大值;3 、对开头复杂或特殊要求的构件,其尺寸偏差应符合标准图基设计的要求。
现浇构件尺寸允许偏差及检验方法一混凝土工程GBJ134-903、混凝土结构尺寸的允许偏差表人防)项目允许偏差轴线位移10标高层高全高±10 ±20截面尺寸厚度小于200㎜±10mm厚度为200-40㎜±15mm厚度大于400㎜±20 mm柱、墙垂直度5mm表面平整度8mm预埋管、预留孔中心线位置偏移5mm预埋螺栓中心线位置偏移5mm预留洞中心线位置偏移15 mm电梯井井筒长、宽对中心线井筒全高垂直度+25H/1000且不大于20 注:H为电梯井筒全高(㎜)4、混凝土组成材料计量结果的允许偏差:GB50164-92组成材料允许偏差水泥、掺合料±2%粗、细骨料±3%水、外加剂±2%5、混凝土从搅拌机卸出到浇筑完毕的延续时间: GB50164-926、现浇结构尺寸允许偏差和检验方法:GB50204-20027、现浇结构外观质量缺陷: GB50204-2002名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝基他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中央有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延构件主要受力部位有影响结其他部位有少量不影响伸至混凝土内部构性能或使用功能的裂缝结构性能或使用功能的裂缝连结部构件连接处混凝土缺陷连接部位有影响结连接部位有基本不影位缺陷及连接钢筋、连接件松动构传力性能的缺陷响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘清水混凝土构件有影响使用其他混凝土构件有不曲不平、飞边凸肋等功能或装饰效果的外形缺陷影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、具有重要装饰效果的其他混凝土构件有起砂、沾污等清水混凝土构件有外表缺陷影响使用功能的外表缺陷8、预制构件尺寸的允许偏差及检验方法: GB50204-2002二模板工程1、现浇构件模板安装的允许偏差及检验方法: GB50204-2002项目允许偏差(㎜) 检验方法轴线位置 5 钢尺检查底模上表面标高±5 水准仪或拉线、钢尺检查截面内基础±10 钢尺检查部尺寸柱、墙、梁+4,-5 钢尺检查层高垂直度不大于5m 6 经纬仪或吊线、钢尺检查大于5m8 经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查表面平整度 5 2m靠尺和塞尺检查2、预埋件和预留孔洞的允许偏差: GB50204-2002项目允许偏差(㎜)预埋钢板中心线位置 3预埋管、预留孔中心线位置 3插筋中心线位置 5外露长度+10,0预埋螺栓中心线位置 2外露长度+10,0预留洞中心线位置10尺寸+10,03、预制构件模板安装的允许许偏差及检验方法: GB50204-2002项目允许偏差(㎜) 检验方法长度板、梁±5 钢尺量两角边,取其中较大值薄腹梁、桁架±10柱0,-10墙、板0,-5宽度板、墙板0,-5 钢尺量一端及中部,梁、薄腹梁、桁架、柱+2,-5 取其中较大值高(厚)度板+2,-3 钢尺量一端及中部,墙板0,-5 取其中较大值梁、薄腹梁、桁架、柱+2,-5侧向弯曲梁、板、柱L/1000且≤15 拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架L/1500且≤15板的表面平整度 3 2m靠尺和塞尺检查相邻两板表面高低差 1 钢尺检查对角线差板7 钢尺量两个对角线墙板 5翘曲板、墙板L/1500 调平尺在两端量测设计起拱薄腹梁、桁架、梁±3 拉线,钢尺量跨中4、底模板拆除时的混凝土强度要求: GB50204-2002构件内型构件跨度(m) 达到设计的混凝土立方体抗压强度标准值的百分率(%) 板≤2 ≥50>2,≤8 ≥75>8 ≥100梁、拱、壳≤8 ≥75>8 ≥100悬臂构件/ ≥100三钢筋工程1、钢筋加工的允许偏差: GB50204-2002项目允许偏差(㎜)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装位置的允许偏差和检验方法: GB50204-2002项目允许偏差(㎜) 检验方法绑扎钢筋网长、宽±10 钢尺检查网眼尺寸±20 钢尺量连续三档,取最大值绑扎钢筋骨架长±10 钢尺检查宽、高±5 钢尺检查受力钢筋间距±10 钢尺量两端、中间各一点,取最大值排间±5保护层厚度基础±10 钢尺检查柱、梁±5 钢尺检查板、墙、壳±3 钢尺检查绑扎箍筋、横向钢筋间距±20 钢尺量连续三档,取最大值钢筋弯起点位置20 钢尺检查预埋件中心线位置 5 钢尺检查水平高差+4,0 钢尺和塞尺检查注:表中梁类、板类构件上部纵向受力钢筋保护层厚度的合点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。

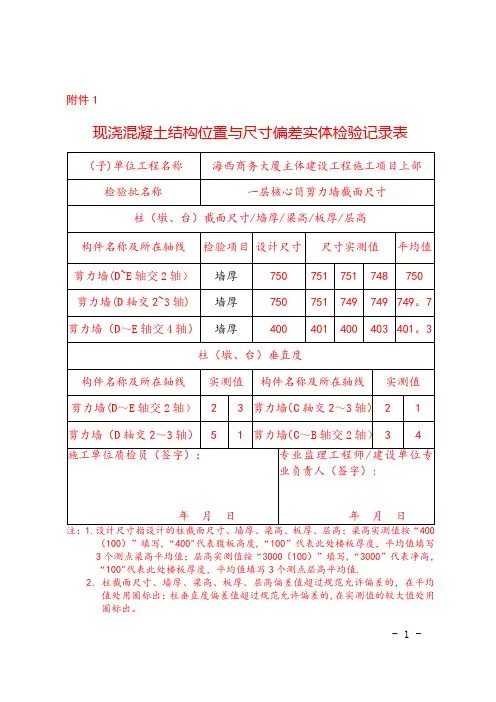

现浇混凝土结构位置与尺寸偏差实体检验记录表
附件1现浇混凝土结构位置与尺寸偏差实体检验记录表(100)”填写,“400"代表腹板高度,“100”代表此处楼板厚度,平均值填写3个测点梁高平均值;层高实测值按“3000(100)”填写,“3000”代表净高,“100"代表此处楼板厚度,平均值填写3个测点层高平均值.2.柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的,在平均值处用圈标出;柱垂直度偏差值超过规范允许偏差的,在实测值的较大值处用圈标出。
- 1 -附件1现浇混凝土结构位置与尺寸偏差实体检验记录表(100)"填写,“400”代表腹板高度,“100”代表此处楼板厚度,平均值填写3个测点梁高平均值;层高实测值按“3000(100)”填写,“3000”代表净高,“100”代表此处楼板厚度,平均值填写3个测点层高平均值.2.柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的,在平均值处用圈标出;柱垂直度偏差值超过规范允许偏差的,在实测值的较大值处用圈标出。
- 2 -附件1现浇混凝土结构位置与尺寸偏差实体检验记录表(100)”填写,“400”代表腹板高度,“100"代表此处楼板厚度,平均值填写3个测点梁高平均值;层高实测值按“3000(100)”填写,“3000”代表净高,“100”代表此处楼板厚度,平均值填写3个测点层高平均值。
2.柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的,在平均值处用圈标出;柱垂直度偏差值超过规范允许偏差的,在实测值的较大值处- 3 -用圈标出。
附件2混凝土结构位置与尺寸偏差实体检验汇总表部位:一层墙及大堂夹层梁板- 4 -附件1现浇混凝土结构位置与尺寸偏差实体检验记录表(100)”填写,“400”代表腹板高度,“100”代表此处楼板厚度,平均值填写3个测点梁高平均值;层高实测值按“3000(100)”填写,“3000"代表- 5 -净高,“100”代表此处楼板厚度,平均值填写3个测点层高平均值。
GBT50375-2016建筑工程施工质量评价标准(全套表格)最新
查
地基与基础工程允许偏差得分= 应得分合计 ×10=
结
果
评价人员:
年月日
表 4.4.1
地基与基础工程观感质量项目及评分
工程名称
建设单位
施工单位
评价单位
序号
检查项目
应得分
判定结果
100%
70%
地基、 标高、表面平整、边坡 复合地基
1
80
桩基
桩头、桩顶标高、场地 平整
表面质量、细部处理(施 2 地下防水 工缝、变形缝、穿墙管、 20
施工 钢筋连接试验报告 试验 混凝土试件强度评定报告
40
预制桩龄期及试件强度试验报告
防水材料配合比试验报告
判定结果 100% 70%
实得分
备注
合计得分
质量记录项目分值 40 分。
应得分合计: 核
实得分合计:
查
实得分合计
地基与基础工程质量记录得分= 应得分合计 ×40=
结
果
评价人员:
年月日
表 4.3.1
地基及基础工程允许偏差项目及评分
工程名 施工单位
序号
检查项目
建设单位
评价单位
应得分
判定结果
100%
70%
实得分
备注
天然地基标高及基槽尺寸偏差
复合地基桩位偏差
1
80
打(压)桩桩位偏差
灌注桩桩位偏差
2 防水卷材、塑料板搭接宽度偏差
20
合计得分
允许偏差项目分值 10 分。
应得分合计:
实得分合计:
核
实得分合计
表 4.1.1
地基与基础工程性能检测项目及评分
工程名称
GBT50375-2016建筑工程施工质量评价标准(全套表格)最新
表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分表7.4.3屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。
建筑工程施工质量评价标准(全套表格)
地基与基础工程性能检测项目及评分工程名称 建设单位施工单位 评价单位判定结果序号检查项 目应得分实得分备注100%70%地基承载力1 复合地基承载力 60桩基单桩承载力及桩身质量检验2 地下渗漏水检验 203 地基沉降观测 20合计得分性能检测项目分值 40 分。
应得分合计: 实得分合计:核查实得分合计地基与基础工程性能检测得分=应得分合计× 40=结果评价人员: 年 月 日地基与基础工程质量记录项目及评分工程名称建设单位施工单位评价单位判定结果序号1 2 3核查结检查项目材料钢筋、水泥、外加剂合格证、进场合格验收记录及复试报告,混凝土进场证、进塌落度测试记录场验预制桩合格证及进场验收记录、桩强收记度试验报告录及复试防水材料合格证、进场验收记录及复报告试报告地基处理、验槽、钎探施工记录预制桩接头施工记录施工打(压)桩及试桩施工记录灌注桩成孔、钢筋笼、混凝土灌注记录桩浇筑施工记录防水层施工记录及隐蔽工程验收记录有关地基材料配合比试验报告压实系数、桩体及桩间土干密度试验报告施工钢筋连接试验报告试验混凝土试件强度评定报告预制桩龄期及试件强度试验报告防水材料配合比试验报告合计得分质量记录项目分值40 分。
应得分合计:实得分合计:地基与基础工程质量记录得分应得分303040实得分合计=应得分合计实得分备注100%70%×40=果地基及基础工程允许偏差项目及评分工程名称建设单位施工单位评价单位判定结果序号检 查 项目 应得分实得分 备注100%70%天然地基标高及基槽尺寸偏差复合地基桩位偏差180打(压)桩桩位偏差灌注桩桩位偏差2防水卷材、塑料板搭接宽度偏差 20合计得分允许偏差项目分值 10 分。
应得分合计:实得分合计:核实得分合计地基与基础工程允许偏差得分=应得分合计× 10=查结果评价人员:年 月 日地基与基础工程观感质量项目及评分工程名称施工单位序号地基、复合地基1桩基2地下防水建设单位评价单位判定结果检查项目应得分实得分备注100%70%标高、表面平整、边坡80桩头、桩顶标高、场地平整表面质量、细部处理(施工缝、变形缝、穿墙管、20预埋件、孔口、坑池等)合计得分观感质量项目分值10 分。
GBT50375-2016建筑工程施工质量评价标准(全套表格)最新
表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分表5.1.7混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分表7.4.3屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分表7.4.1装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。
建筑地面工程全套检验批检查验收表格
基土检验批质量验收记录(GB50209-2002)表4.2编号:030101□□□灰土、三合土、炉渣、水泥混凝土垫层检验批质量验收记录(GB50209-2002)表4.3(6、7、8) 编号:030102□□□砂、砂石、碎石、碎砖垫层检验批质量验收记录(GB50209-2002)表4.4(5)编号:030103□□□(GB50209-2002)表4.9 编号:030104□□□(GB50209-2002)表4.10编号:030105□□□(GB50209-2002)表4.11编号:030106□□□水泥混凝土整体面层工程检验批质量验收记录(GB50209-2002)表5.2编号:030107□□□水泥砂浆面层检验批质量验收记录(GB50209-2002)表5.3 编号:030108□□□水磨石面层检验批质量验收记录(GB 50209-2002)表5.4编号:030109□□□水泥钢(铁)屑面层检验批质量验收记录(GB50209-2002)表5.5 编号:030110□□□防油渗面层检验批质量验收记录(GB50209-2002)表5.6 编号:030112□□□不发火(防爆)面层检验批质量验收记录(GB50209-2002)表5.7 编号:030113□□□砖面层检验批质量验收记录(GB50209-2002)表6.2编号:030114□□□大理石面层和花岗石面层检验批质量验收记录(GB50209-2002)表6.3 编号:030115□□□预制板块面层检验批质量验收记录(GB50209-2002)表6.4 编号:030116□□□料石面层检验批质量验收记录(GB50209-2002)表6.5 编号:030117□□□塑料板面层检验批质量验收记录(GB50209-2002)表6.6 编号:030118□□□活动地板面层检验批质量验收记录(GB50209-2002)表6.7 编号:030119□□□地毯面层检验批质量验收记录(GB50209-2002)表6.8 编号:030120□□□实木地板面层检验批质量验收记录(GB50209-2002)表7.2编号:030121□□□实木复合地板面层检验批质量验收记录(GB50209-2002)表7.3编号:030122□□□中密度(强化)复合地板面层检验批质量验收记录(GB50209-2002)表7.4 编号:030123□□□竹地板面层检验批质量验收记录(GB50209-2002)表7.5 编号:030124□□□。
混凝土结构工程施工质量验收规范允许偏差表格
±20
箍筋内净尺寸
±5
表5.5.2钢筋安装位置的允许偏差和检验方法
项目
允许偏差
(mm)
检验方法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三档, 取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
:±5
钢尺检查
受力钢筋
间距
±10
钢尺量两端、中间 各一点,取最大值
排距
±5
保护层厚度
H/1000且W30
经纬仪、钢尺检查
表面平整度
8
2m靠尺和塞尺检 查
预埋设施中心线 位置
预埋件
10
钢尺检查
预埋螺栓
5
预埋管
5
预留洞中心线位置
15
钢尺检查
表832-2混凝土设备基础尺寸允许偏差和检验方法
项 目
允许偏差(mm)
检验方法
坐标位置
20
钢尺检查
不同平面的标咼
0,-20
水准仪或拉线、钢尺检查
平面外形尺寸
基础
r±10
钢尺检查
柱、梁
±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档, 取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5
钢尺检查
水平咼差
+3,0
钢尺和塞尺检查
3、现浇结构分项工程
表8.3.2-1现浇结构尺寸允许偏差和检验方法
项目
允许偏差(mm)
检验方法
GBT50375-2016建筑工程施工质量评价标准(全套表格)
表4.1.1地基与基础工程性能检测项目及评分表4.2.1地基与基础工程质量记录项目及评分表4.3.1地基及基础工程允许偏差项目及评分表4.4.1地基与基础工程观感质量项目及评分表5.1.1混凝土结构工程性能检测项目及评分表5.1.3混凝土结构工程质量记录项目及评分表5.1.5混凝土结构工程允许偏差项目及评分混凝土结构工程观感质量项目及评分表5.2.1钢结构工程性能检测项目及评分表5.2.3钢结构工程质量记录项目及评分表5.2.5钢结构工程允许偏差项目及评分表5.2.7钢结构工程观感质量项目及评分表5.3.1砌体结构工程性能检测项目及评分表5.3.3砌体结构工程质量记录项目及评分表5.3.5砌体结构工程允许偏差项目及评分表5.3.7砌体结构工程观感质量项目及评分屋面工程性能检测项目及评分屋面工程质量记录项目及评分表6.3.1屋面工程允许偏差项目及评分表6.4.1屋面工程观感质量项目及评分表7.1.1装饰装修工程性能检测项目及评分表7.2.1装饰装修工程质量记录项目及评分表7.3.1装饰装修工程允许偏差项目及评分装饰装修工程观感质量项目及评分表8.1.1给水排水及供暖工程性能检测项目及评分表8.1.3给水排水及供暖工程质量记录项目及评分表8.1.5给水排水及供暖工程允许偏差项目及评分表8.1.7给水排水及供暖工程观感质量项目及评分表8.2.1电气工程性能检测项目及评分表8.2.3电气工程质量记录评分表表8.2.5电气工程允许偏差项目及评分表8.2.7电气工程观感质量项目及评分通风与空调工程性能检测项目及评分通风与空调工程质量记录项目及评分通风与空调工程允许偏差项目及评分通风与空调工程观感质量项目及评分电梯安装工程性能检测项目及评分电梯工程质量记录项目及评分表8.4.5电梯工程允许偏差项目及评分表8.4.7电梯工程观感质量项目及评分表8.5.1智能建筑工程性能检测项目及评分表8.5.3智能建筑工程质量记录项目及评分表8.5.5智能建筑工程允许偏差项目及评分智能建筑工程观感质量项目及评分燃气工程性能检测项目及评分表8.6.3燃气工程质量记录项目及评分表8.6.5燃气工程允许偏差项目及评分燃气工程观感质量项目及评分建筑节能工程性能检测项目及评分表9.2.1建筑技能工程质量记录项目及评分。
建筑工程规范允许偏差一览表汇总
钢筋工程、砌体工程、模板工程模板安装允许偏差及检查方法四、混凝土工程预制构件尺寸允许偏差及检验方法注:1、为构件长度(m m)。
2、检查中心线、螺栓和孔道位置时,应沿纵、横两个方向量测,并取其中的较大值;3、对开头复杂或特殊要求的构件,其尺寸偏差应符合标准图基设计的要求。
现浇构件尺寸允许偏差及检验方法混凝土工程GBJ134— 90—r 梁、工f-H 壬竹叮——处的蚱离帀n 只不人厂lOOOctng,累[|不人 于NOOOcmS 孑L 洞而积不人于累计小人于fiOc 皿备菩筋氏 區>1、人丁 崇十卜不人丁 20cm,二、」需.板*拱一上仃:何一处的好离商枳不人丁 2OOOemS 索计 >fy 人十4OOOcm2,孑L 彳1司而恋【>h 人于lOOcmZ, JRif 人于SOOcmZ?整呂 ⑪筹氏庶彳、人于 20cm. 累计不人-t- 4Ocin 。
4、混凝土组成材料计量结果的允许偏差:GB50164 — 92截面尺寸厚度小于200伽水、外加剂±>%土 >25X290606045从搅拌机卸出到浇筑完毕的延续时间:GB50164— 925、 混凝±0mm 厚度为200-40伽 ±15mm厚度大于400伽 =t20 mm 柱、墙垂直度 5mm 表面平整度8mm预埋管、预留孔中心线位置偏移 5mm 预埋螺栓中心线位置偏移 5mm预留洞中心线位置偏移 15 mm电梯井 井筒长、 宽对中心线井筒全高垂直度+ 25H/1000且不大于20注:H 为电梯井筒全高(伽)组成材料 允许偏差 水泥、掺合料 ±2%粗、细骨料±5%II7、现浇结构外观质量缺陷:GB50204 —2002名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝基他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中央有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延构件主要受力部位有影响结其他部位有少量不影响伸至混凝土内部构性能或使用功能的裂缝结构性能或使用功能的裂缝连结部构件连接处混凝土缺陷连接部位有影响结连接部位有基本不影位缺陷及连接钢筋、连接件松动构传力性能的缺陷响结构传力性能的缺陷外形缺陷 缺棱掉角、棱角不直、翘 清水混凝土构件有影响使用 其他混凝土构件有不钢尺检查相邻两板表面高低差对角线差钢尺量两个对角线 1O1、现浇构件模板安装的允许偏差及检验方法 :GB50204 — 2002 底模上表面标高 ±5水准仪或拉线、钢尺检查 截面内 ±1钢尺检查部尺寸 柱、墙、梁 + 4,—5钢尺检查层高垂直度 不大于5m 经纬仪或吊线、钢尺检查 大于5m经纬仪或吊线、钢尺检查曲不平、飞边凸肋等 功能或装饰效果的外形缺陷 影响使用功能的外形缺陷侧向弯曲薄腹樂,桁架板,梁、翟71^板-簿腹梁、桁架 梁,柱,板蠣板、薄腹梁、桁架预埋件 预留孔 中心绒位置 预留涧中心线位登±5 +15, -10 +5L/750 且 £20 L/1000 且 £201O+10. -515 +5, -3 + 10> -5钢尺垂二甬应1两7取*極天 值拉线、钢尺量最大侧向弯曲处钢尺检査钢尺检査钢尺检査钢尺或1?^护层厚度测能仪或卓测模板工程项目允许偏差检验方法轴线位置钢尺检查表面平整度 5 2 m靠尺和塞尺检查项目允许偏差(伽)预埋钢板中心线位置 3预埋管、预留孔中心线位置 3插筋中心线位置 5外露长度+ 10,0预埋螺栓中心线位置 2外露长度+ 10,0预留洞中心线位置10尺寸+ 10,03、预制构件模板安装的允许许偏差及检验方法GB50204 —2002项目允许偏差(伽)检验方法长度板、梁±5钢尺量两角边,取其中较大值薄腹梁、桁架±10柱0,—10墙、板0, —5宽度板、墙板0, —5 钢尺量一端及中部,2、预埋件和预留孔洞的允许偏差:GB50204 —2002梁、薄腹梁、桁架、取其中较大值柱+ 2, —5+ 2, —3 钢尺量一端及中部,墙板0, —5 取其中较大值梁、薄腹梁、桁架、柱+ 2,—5侧向弯曲梁、板、L/1000 且W15 拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架L/1500 且W15板的表面平整度2m靠尺和塞尺检查相邻两板表面高低差钢尺检查对角线差钢尺量两个对角线翘曲设计起拱墙板板、墙板L/1500 调平尺在两端量测桁架、±3拉线,钢尺量跨中4、底模板拆除时的混凝土强度要求:GB50204 —2002构件内型构件跨度(m )达到设计的混凝土立方体抗压强度标准值的百分率(%)>8梁、拱、壳w 8 > 75悬臂构件 三钢筋工程1、钢筋加工的允许偏差:GB50204 — 2002注:表中梁类、板类构件上部纵向受力钢筋保护层厚度的合点率应达到 90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。
建筑工程规范允许偏差一览表
二、砌体工程模板安装允许偏差及检查方法预制构件尺寸允许偏差及检验方法注:1、为构件长度(mm)。
2 、检查中心线、螺栓和孔道位置时,应沿纵、横两个方向量测,并取其中的较大值;3 、对开头复杂或特殊要求的构件,其尺寸偏差应符合标准图基设计的要求。
现浇构件尺寸允许偏差及检验方法一混凝土工程GBJ134-903、混凝土结构尺寸的允许偏差表人防)项目允许偏差轴线位移10标高层高全高±10 ±20截面尺寸厚度小于200㎜±10mm厚度为200-40㎜±15mm厚度大于400㎜±20 mm柱、墙垂直度5mm表面平整度8mm预埋管、预留孔中心线位置偏移5mm预埋螺栓中心线位置偏移5mm预留洞中心线位置偏移15 mm电梯井井筒长、宽对中心线井筒全高垂直度+25H/1000且不大于20 注:H为电梯井筒全高(㎜)4、混凝土组成材料计量结果的允许偏差:GB50164-92组成材料允许偏差水泥、掺合料±2%粗、细骨料±3%水、外加剂±2%5、混凝土从搅拌机卸出到浇筑完毕的延续时间: GB50164-926、现浇结构尺寸允许偏差和检验方法:GB50204-20027、现浇结构外观质量缺陷: GB50204-2002名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝基他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中央有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延构件主要受力部位有影响结其他部位有少量不影响伸至混凝土内部构性能或使用功能的裂缝结构性能或使用功能的裂缝连结部构件连接处混凝土缺陷连接部位有影响结连接部位有基本不影位缺陷及连接钢筋、连接件松动构传力性能的缺陷响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘清水混凝土构件有影响使用其他混凝土构件有不曲不平、飞边凸肋等功能或装饰效果的外形缺陷影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、具有重要装饰效果的其他混凝土构件有起砂、沾污等清水混凝土构件有外表缺陷影响使用功能的外表缺陷8、预制构件尺寸的允许偏差及检验方法: GB50204-2002二模板工程1、现浇构件模板安装的允许偏差及检验方法: GB50204-2002项目允许偏差(㎜) 检验方法轴线位置 5 钢尺检查底模上表面标高±5 水准仪或拉线、钢尺检查截面内基础±10 钢尺检查部尺寸柱、墙、梁+4,-5 钢尺检查层高垂直度不大于5m 6 经纬仪或吊线、钢尺检查大于5m8 经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查表面平整度 5 2m靠尺和塞尺检查2、预埋件和预留孔洞的允许偏差: GB50204-2002项目允许偏差(㎜)预埋钢板中心线位置 3预埋管、预留孔中心线位置 3插筋中心线位置 5外露长度+10,0预埋螺栓中心线位置 2外露长度+10,0预留洞中心线位置10尺寸+10,03、预制构件模板安装的允许许偏差及检验方法: GB50204-2002项目允许偏差(㎜) 检验方法长度板、梁±5 钢尺量两角边,取其中较大值薄腹梁、桁架±10柱0,-10墙、板0,-5宽度板、墙板0,-5 钢尺量一端及中部,梁、薄腹梁、桁架、柱+2,-5 取其中较大值高(厚)度板+2,-3 钢尺量一端及中部,墙板0,-5 取其中较大值梁、薄腹梁、桁架、柱+2,-5侧向弯曲梁、板、柱L/1000且≤15 拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架L/1500且≤15板的表面平整度 3 2m靠尺和塞尺检查相邻两板表面高低差 1 钢尺检查对角线差板7 钢尺量两个对角线墙板 5翘曲板、墙板L/1500 调平尺在两端量测设计起拱薄腹梁、桁架、梁±3 拉线,钢尺量跨中4、底模板拆除时的混凝土强度要求: GB50204-2002构件内型构件跨度(m) 达到设计的混凝土立方体抗压强度标准值的百分率(%) 板≤2 ≥50>2,≤8 ≥75>8 ≥100梁、拱、壳≤8 ≥75>8 ≥100悬臂构件/ ≥100三钢筋工程1、钢筋加工的允许偏差: GB50204-2002项目允许偏差(㎜)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装位置的允许偏差和检验方法: GB50204-2002项目允许偏差(㎜) 检验方法绑扎钢筋网长、宽±10 钢尺检查网眼尺寸±20 钢尺量连续三档,取最大值绑扎钢筋骨架长±10 钢尺检查宽、高±5 钢尺检查受力钢筋间距±10 钢尺量两端、中间各一点,取最大值排间±5保护层厚度基础±10 钢尺检查柱、梁±5 钢尺检查板、墙、壳±3 钢尺检查绑扎箍筋、横向钢筋间距±20 钢尺量连续三档,取最大值钢筋弯起点位置20 钢尺检查预埋件中心线位置 5 钢尺检查水平高差+4,0 钢尺和塞尺检查注:表中梁类、板类构件上部纵向受力钢筋保护层厚度的合点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。
建筑工程允许偏差表格汇总
建筑工程允许偏差表格汇总引言在建筑工程中,为了保证工程的合理施工和质量控制,通常会允许一定范围内的尺寸偏差。
这些允许偏差的数值通常会被汇总成一个表格,以便工程人员能够清楚地了解每个构件的允许偏差范围,从而进行相应的设计和施工。
本文就建筑工程中常见构件的允许偏差进行汇总,并以Markdown文本格式输出。
允许偏差表格汇总构件名称参数允许偏差范围墙体厚度±5mm垂直度≤1/500平整度≤3mm梁高度±10mm宽度±10mm直线度≤1/500平整度≤3mm 柱高度±10mm竖直度≤1/500外形和尺寸公差≤20mm 地面平整度≤3mm 楼梯水平度≤5mm垂直度≤5mm 水平墙垂直度≤5mm水平度≤5mm隔墙垂直度≤5mm平整度≤5mm 天花板平整度≤5mm 窗户尺寸公差≤10mm垂直度≤5mm水平度≤5mm正负开启方向≤5mm 地下管道安装偏差≤50mm断面尺寸≤10mm弯曲度≤1/3000断面形状≤5mm 建筑外墙建筑轮廓平整度≤20mm垂直度≤10mm水平度≤10mm竖直度≤3mm地下室基础水平度≤10mm竖直度≤10mm直线度≤1/500平整度≤5mm结论在建筑工程中,允许构件存在一定的尺寸偏差是必要的,因为在施工过程中难免会因为各种原因产生一些偏差。
然而,这些允许偏差范围应该要符合安全和质量控制的要求,并且需要在设计和施工中进行有效的控制。
只有这样,才能确保建筑工程的质量和可靠性。
以上是常见建筑工程中各个构件的允许偏差的汇总表格。
通过这个表格,工程人员可以清楚地了解每个构件允许的偏差范围,并根据实际情况进行相应的设计和监管。
同时,在实际施工过程中,也应该根据具体要求和规范对允许偏差进行进一步的调整和控制。
希望这个允许偏差表格汇总能够对建筑工程的相关人员在设计和施工过程中有所帮助。
土建验收表格
山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录山东省建设工程质量监督总站监制单位 (子单位)工程观感质量检查记录山东省建设工程质量监督总站监制分部(子分部)工程验收记录山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制分项工程质量验收记录注:本表由施工项目专业质量检查员填写。
山东省建设工程质量监督总站监制土方开挖工程检验批质量验收记录表山东省建设工程质量监督总站监制土方回填土工程检验批质量验收记录表山东省建设工程质量监督总站监制水泥砂浆防水层工程检验批质量验收记录表山东省建设工程质量监督总站监制模板安装工程检验批质量验收记录表山东省建设工程质量监督总站监制模板拆除工程检验批质量验收记录表钢筋原材料检验批质量验收记录表山东省建设工程质量监督总站监制钢筋加工工程检验批质量验收记录表(I)山东省建设工程质量监督总站监制钢筋安装工程检验批质量验收记录表(II)山东省建设工程质量监督总站监制混凝土原材料检验批质量验收记录表混凝土施工检验批质量验收记录表现浇结构外观尺寸及偏差检验批质量验收记录表山东省建设工程质量监督总站监制混凝土结构子分部工程结构实体混凝土强度验收记录山东省建设工程质量监督总站监制混凝土结构子分部工程结构实体钢筋保护层厚度验收记录山东省建设工程质量监督总站监制砖砌体工程检验批质量验收记录表山东省建设工程质量监督总站监制配筋砌体工程检验批质量验收记录表山东省建设工程质量监督总站监制水泥混凝土面层检验批质量验收记录表山东省建设工程质量监督总站监制地面水泥砂浆面层检验批质量验收记录表GB50209-2002《建筑地面工程施工质量验收规范》的规定酸盐水泥,其强度等级不应小于32.5,不同品种、不同强度等级的水泥严禁混用;砂应为中粗砂,当采用石屑时,其粒径应为1~5m等级)必须符合设计要求;且体积比应为1:2,强度等级不应小于M15、裂纹。
建筑装饰装修工程质量验收规范表格
表一般抹灰的允许偏差和检验方法表4.3.9 装饰抹灰的允许偏差和检验方法表5.2.17 木门窗制作的允许偏差和检验方法表5.3.11 钢门窗安装的留缝限值、允许偏差和检验方法表5.3.13 涂色镀锌钢板门窗安装的允许偏差和检验方法表5.4.13 塑料门窗安装的允许偏差和检验方法表5.5.9 推拉自动门安装的留缝限值、允许偏差和检验方法表5.5.10 推拉自动门的感应时间限值和检验方法表6.2.11 暗龙骨吊顶工程安装的允许偏差和检验方法表6.3.11 明龙骨吊顶工程安装的允许偏差和检验方法表7.2.10 轻质隔墙安装的允许偏差和检验方法表7.5.10 玻璃隔墙安装的允许偏差和检验方法表8.2.9 饰面板安装的允许偏差和检验方法表9.2.18 一个分格铝合金型材的表面质量和检验方法表9.2.24 隐框、半隐框玻璃幕墙安装的允许偏差和检验方法表9.3.17 每平方米金属板的表面质量和检验方法表9.3.18 金属幕墙安装的允许偏差和检验方法表9.4.19 每平方米石材的表面质量和检验方法表10.2.6 薄涂料的涂饰质量和检验方法表10.2.7 厚涂料的涂饰质量和检验方法表10.2.8 复层涂料的涂饰质量和检验方法表10.3.7 清漆的涂饰质量和检验方法表11.3.9 软包工程安装的允许偏差和检验方法表12.2.10 橱柜安装的允许偏差和检验方法表12.3.8 窗帘盒、窗台板和散热器罩的允许偏差和检验方法表12.4.6 门窗套安装的允许偏差和检验方法表12.5.9 护栏和扶手安装的允许偏差和检验方法表12.6.7 花饰安装的允许偏差和检验方法表13.0.6 有关安全和功能的检测项目表。
建筑工程允许偏差表格汇总要点
建筑工程允许偏差表格汇总要点1. 什么是允许偏差?在建造过程中,难免会有一些无法避免的偏差出现,这些偏差可能是由于人为的错误、材料质量、自然因素等而造成的。
在建筑工程中,为了保证工程质量和进度的进行,一定程度的允许偏差是必须要考虑的。
2. 允许偏差的分类允许偏差依据不同的因素可以分为以下几种:(1) 立面偏差立面偏差是建筑物外墙或立面存在的偏差。
普通的住宅建筑立面的偏差不应超过±10mm。
(2) 基础偏差基础偏差是建筑物基础的偏差。
在施工中,不可避免的因素会导致基础的一些偏差。
基础的偏差应该在下列范围内:定位偏差不超过±20mm,高程偏差不超过±10mm。
(3) 结构偏差结构偏差是建筑物结构中的偏差。
结构偏差的量化标准具体而言比较复杂,这主要取决于建筑的结构形式和使用性能等。
(4) 底层天花板高度偏差底层天花板高度偏差是指底层吊顶相对于原设计高度的偏差。
底层天花板高度偏差应不超过±10mm。
(5) 房间净空高度偏差房间净空高度偏差是指房间使用时从地面到房间顶面的净空高度相对于原设计高度的偏差。
房间净空高度偏差应不超过±20mm。
(6) 门洞、窗洞、进深偏差门洞、窗洞、进深偏差指的是门洞、窗洞和房间的进深与设计图纸上不符合的偏差。
在上述三种情况下,偏差不应超过±10mm。
3. 编制建筑工程允许偏差表格汇总要点建筑工程允许偏差表格是一项非常重要的文档,以便在工程完成路线的规划、物料清单、预算和合同文件形成之前做出必要的规划和概算。
在编制这个表格的过程中,需要考虑以下几个要点:(1) 能够满足实际需要表格中的所有数据都应该是专业、准确、全面的,以满足实际需要。
同时也应该避免出现不必要的细节,以免影响表格的实用性。
(2) 界限分明建筑工程允许偏差表格应该具有明确的界限,以区分各种不同类型的允许偏差和相应的参数。
这有助于用户快速找到所需信息。
(3) 偏差数据统一标准偏差数据在表格中的输入应该统一标准,以方便纵横对比。
尺寸公差与配合标准表
+126
+148
+172
+191
8
+32
+40
+50
+60
+72
+85
+100
+110
+75
+92
+112
+134
+159
+185
+215
+240
9
+32
+40
+50
+60
+72
+85
+100
+110
+102
+124
+150
+180
+212
+245
+285
+320
10
+32
+40
+50
+60
+72
+85
+43
+50
+56
+59
+72
+87
+104
+123
+143
+165
+186
9
+16
+20
+25
+30
+36
+43
+50
+56
+11
+13
+16
+19
+22
+25
