pkpm板式楼梯计算书

楼梯计算书

板式楼梯计算书（BT1）项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 800 mm3.荷载标准值：可变荷载：q = 2.00kN/m2面层荷载：q m = 0.72kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.2000 m踏步宽度：b = 0.2200 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 1.10＋0.80＋(0.20＋0.20)/2 = 2.10 m梯段板与水平方向夹角余弦值：cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.20/0.22)*0.72 = 1.37 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.740＋0.20/2) = 6.55 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 1.37＋6.55＋0.54＋0.20 = 8.67 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.67＋1.40*0.7*1*2.00 = 13.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.67＋1.40*1*2.00 = 13.20 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.72 = 0.72 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.72＋3.00＋0.40＋0.20 = 4.32 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.32＋1.40*0.7*1*2.00 = 7.79 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.32＋1.40*1*2.00 = 7.98 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 13.25 kN右端支座反力: R r = 10.33 kN最大弯矩截面距左支座的距离: L max = 0.97 m最大弯矩截面距左边弯折处的距离: x = 0.97 mM max = R l*L max－P n*x2/2= 13.25*0.97－13.66*0.972/2= 6.43 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*6.43 = 5.14 kN·m相对受压区高度：ζ= 0.040660 配筋率：ρ= 0.001615纵筋(1号)计算面积：A s = 153.43 mm2支座负筋(2、3号)计算面积：A s'=A s = 153.43 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：153.43 mm210@200实配面积： 393 mm22.2号钢筋计算结果(支座)计算面积A s'：153.43 mm210@200实配面积： 393 mm23.3号钢筋计算结果8@250实配面积： 201 mm24.4号钢筋计算结果10@200实配面积： 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.102/8= 4.264 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 4.264*106/(0.87*95*393)= 131.383 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.654%*131.383)= -0.419因为ψq < 0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.200+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 11.906*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 11.906/2.000*102= 5.953*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.104/(384*5.953*102)= 2.632 mm6.验算挠度挠度限值f0=L0/200=2.10/200=10.500 mmf max=2.632mm≤f0=10.500mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.102/8= 4.264 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 4.264*106/(0.87*95.00*393)= 131.383 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*131.383)= 0.106因为ψ < 0.2，所以取ψ = 0.27.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.200*131.383/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0295 mm≤ 0.30 mm,满足规范要求板式楼梯计算书（CT1）项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1000 mm3.荷载标准值：可变荷载：q = 2.00kN/m2面层荷载：q m = 0.72kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.2000 m踏步宽度：b = 0.2200 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 1.10＋1.00＋(0.20＋0.20)/2 = 2.30 m梯段板与水平方向夹角余弦值：cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.20/0.22)*0.72 = 1.37 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.740＋0.20/2) = 6.55 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 1.37＋6.55＋0.54＋0.20 = 8.67 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.67＋1.40*0.7*1*2.00 = 13.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.67＋1.40*1*2.00 = 13.20 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.72 = 0.72 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.72＋3.00＋0.40＋0.20 = 4.32 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.32＋1.40*0.7*1*2.00 = 7.79 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.32＋1.40*1*2.00 = 7.98 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 10.96 kN右端支座反力: R r = 14.22 kN最大弯矩截面距左支座的距离: L max = 1.26 m最大弯矩截面距左边弯折处的距离: x = 0.16 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 10.96*1.26－[7.98*1.10*(0.16＋1.10/2)＋13.66*0.162/2]= 7.40 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*7.40 = 5.92 kN·m相对受压区高度：ζ= 0.046966 配筋率：ρ= 0.001866纵筋(1号)计算面积：A s = 177.23 mm2支座负筋(2、3号)计算面积：A s'=A s = 177.23 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：177.23 mm210@200实配面积： 393 mm22.2号钢筋计算结果(支座)计算面积A s'：177.23 mm210@200实配面积： 393 mm23.3号钢筋计算结果8@250实配面积： 201 mm24.4号钢筋计算结果10@200实配面积： 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.302/8= 5.115 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 5.115*106/(0.87*95*393)= 157.600 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.654%*157.600)= -0.167因为ψq < 0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.200+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 11.906*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 11.906/2.000*102= 5.953*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.304/(384*5.953*102)= 3.788 mm6.验算挠度挠度限值f0=L0/200=2.30/200=11.500 mmf max=3.788mm≤f0=11.500mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.302/8= 5.115 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 5.115*106/(0.87*95.00*393)= 157.600 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*157.600)= 0.2717.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.271*157.600/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0479 mm≤ 0.30 mm,满足规范要求板式楼梯计算书（DT1）项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 800 mm 上平台宽: L3 = 800 mm3.荷载标准值：可变荷载：q = 2.00kN/m2面层荷载：q m = 0.72kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.2000 m踏步宽度：b = 0.2200 m计算跨度：L0= L1＋L2＋L3＋(b1＋b2)/2 = 1.10＋0.80＋0.80＋(0.20＋0.20)/2 = 2.90 m梯段板与水平方向夹角余弦值：cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.20/0.22)*0.72 = 1.37 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.740＋0.20/2) = 6.55 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 1.37＋6.55＋0.54＋0.20 = 8.67 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.67＋1.40*0.7*1*2.00 = 13.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.67＋1.40*1*2.00 = 13.20 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.72 = 0.72 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.72＋3.00＋0.40＋0.20 = 4.32 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.32＋1.40*0.7*1*2.00 = 7.79 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.32＋1.40*1*2.00 = 7.98 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 14.70 kN右端支座反力: R r = 14.70 kN最大弯矩截面距左支座的距离: L max = 1.45 m最大弯矩截面距左边弯折处的距离: x = 0.55 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 14.70*1.45－[7.98*0.90*(0.55＋0.90/2)＋13.66*0.552/2]= 12.06 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*12.06 = 9.65 kN·m相对受压区高度：ζ= 0.077808 配筋率：ρ= 0.003091纵筋(1号)计算面积：A s = 293.62 mm2支座负筋(2、3号)计算面积：A s'=A s = 293.62 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：293.62 mm210@200实配面积： 393 mm22.2号钢筋计算结果(支座)计算面积A s'：293.62 mm210@200实配面积： 393 mm23.3号钢筋计算结果8@250实配面积： 201 mm24.4号钢筋计算结果10@200实配面积： 393 mm25.5号钢筋计算结果10@200实配面积： 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.902/8= 8.132 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 8.132*106/(0.87*95*393)= 250.552 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.654%*250.552)= 0.3034) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.303+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 9.926*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 9.926/2.000*102= 4.963*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.904/(384*4.963*102)= 11.484 mm6.验算挠度挠度限值f0=L0/200=2.90/200=14.500 mmf max=11.484mm≤f0=14.500mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.902/8= 8.132 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 8.132*106/(0.87*95.00*393)= 250.552 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*250.552)= 0.5797.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.579*250.552/2.0*105*(1.9*20+0.08*10/1.000%)= 0.1625 mm≤ 0.30 mm,满足规范要求。

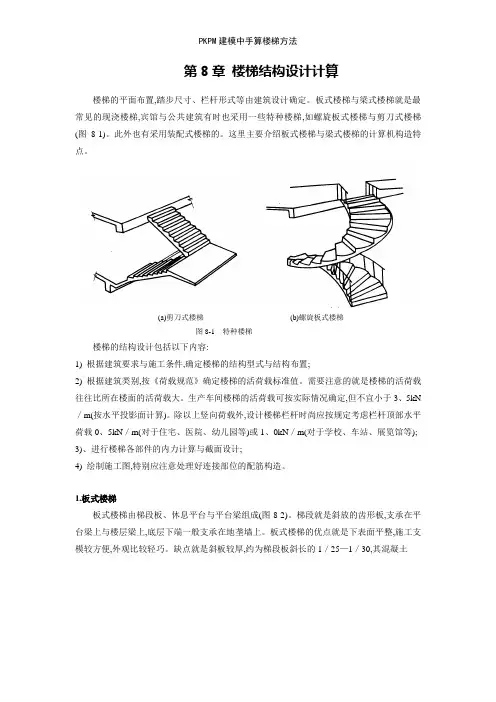

PKPM建模中手算楼梯方法

第8章楼梯结构设计计算楼梯的平面布置,踏步尺寸、栏杆形式等由建筑设计确定。

板式楼梯与梁式楼梯就是最常见的现浇楼梯,宾馆与公共建筑有时也采用一些特种楼梯,如螺旋板式楼梯与剪刀式楼梯(图8-1)。

此外也有采用装配式楼梯的。

这里主要介绍板式楼梯与梁式楼梯的计算机构造特点。

(a)剪刀式楼梯(b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容:1) 根据建筑要求与施工条件,确定楼梯的结构型式与结构布置;2) 根据建筑类别,按《荷载规范》确定楼梯的活荷载标准值。

需要注意的就是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定,但不宜小于3、5kN ／m(按水平投影面计算)。

除以上竖向荷载外,设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0、5kN／m(对于住宅、医院、幼儿园等)或1、0kN／m(对于学校、车站、展览馆等);3)、进行楼梯各部件的内力计算与截面设计;4) 绘制施工图,特别应注意处理好连接部位的配筋构造。

1.板式楼梯板式楼梯由梯段板、休息平台与平台梁组成(图8-2)。

梯段就是斜放的齿形板,支承在平台梁上与楼层梁上,底层下端一般支承在地垄墙上。

板式楼梯的优点就是下表面平整,施工支模较方便,外观比较轻巧。

缺点就是斜板较厚,约为梯段板斜长的1／25—1／30,其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量与钢材用量都较多,一般适用于梯段板的水平跨长不超过3m时。

板式楼梯的计算特点:梯段斜板按斜放的简支梁计算(图8-3),斜板的计算跨度取平台梁间的斜长净距'n l。

设楼梯单位水平长度上的竖向均布荷载qgp+=(与水平面垂直),则沿斜板单位斜长上的竖向均布荷载αcos'pp=(与斜面垂直)(三角形斜边了),此处α为梯段板与水平线间的夹角(图8-4),将'p分解为:αααcoscoscos''⋅==pppxαααsincossin''⋅==pppy此处','y x p p 分别为'p 在垂直于斜板方向及沿斜板方向的分力,忽略'y p 对梯段板的影响,只考虑'x p 对梯段板的弯曲作用。

板式楼梯计算书 2

板式楼梯计算书一丶楼梯按整体现浇板式楼梯设计计算，使用活荷载标准值为2.5kN/m²，踏步面层采用20mm厚水泥砂浆，底面为20mm厚混合砂浆抹灰层，采用C30混凝土，fc=14.3N/mm²，ft=1.43N/mm²。

其中受力钢筋板采用HPB300，fy=270/mm²，梁筋采用HRB400，fy= 360.00 N/mm2；箍筋采用HPB300级钢筋，fy=270N/mm ²。

下面进行2号楼梯的结构设计，其中2号楼梯的建筑平面图如下：2号楼梯标准层建筑尺寸平面图二、基本资料：1. 几何参数：楼梯计算跨LN= 3920 mm 层高: H = 4500 mm梯板厚: t = 130 mm 踏步数: n = 15(阶)上平台楼梯梁宽度: b1= 200 mm2．荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：qm= 1.70kN/m2 3．材料信息：混凝土强度等级: C30 fc= 14.30 N/mm2f t = 1.430 N/mm2Rc=25.0 KN/m3钢筋强度等级: HRB400 fy= 360.00 N/mm2抹灰厚度：c = 20.0 mm Rs=17 kN/m3三、计算过程：楼梯几何参数：踏步高度：h = 150m m踏步宽度：b = 280m m计算跨度：L N=3920mm梯段板与水平方向夹角正切值tanα=150/280=0.536，余弦值：cosα = 0.882 1梯段板计算：取1m板宽计算；梯段板荷载恒载分项系数γG=1.2;活荷载分项系数γG=1.4。

总荷载设计值p=1.2x6.1+1.4x2.5=10.82KN/m2）截面设计²=16.63KN·m。

αs=M/(α1f c bh02)=16.63x106/（1.0x14.3x1000x1102）=0.059计算得γs=0.97。

Ａｓ＝Ｍ／（γｓｆｙｈ０）＝11.59x10＾６/（0.965x270x80）=553mm²选配10@120，As=654mm²，分布筋每级踏步一根8。

PKPM建模中手算楼梯方法

第8章楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。

板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。

此外也有采用装配式楼梯的。

这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。

(a)剪刀式楼梯(b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于／m(按水平投影面计算)。

除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载／m(对于住宅、医院、幼儿园等)或／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。

1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。

梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。

板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。

缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m 时。

板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距。

设楼梯单位水平长度上的竖向均布荷载q g p +=(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载αcos 'p p =(与斜面垂直)（三角形斜边了），此处为梯段板与水平线间的夹角(图8-4)，将分解为: αααcos cos cos ''⋅==p p p xαααsin cos sin ''⋅==p p p y此处','yx p p 分别为在垂直于斜板方向及沿斜板方向的分力，忽略对梯段板的影响，只考虑对梯段板的弯曲作用。

PKPM楼梯计算

PKPM08版考虑楼梯的计算方案（官方方案）《建筑抗震设计规范》GB50011－2001（2008局部修订版）第3.6.6.1条规定“计算模型的建立、必要的简化计算与处理，应符合结构的实际工作状况；计算中应考虑楼梯构件的影响。

”条文说明中指出“考虑到楼梯的梯板等具有斜撑的受力状态，对结构的整体刚度有较明显的影响。

建议在结构计算中予以适当考虑。

”为了适应新的抗震规范要求，PKPM08版给出了计算中考虑楼梯影响的解决方案：在PMCAD的模型输入中输入楼梯，可在四边形房间输入二跑或对折的三跑、四跑楼梯。

程序可自动将楼梯转化成折梁，此后接力SATWE等的结构计算即包含了楼梯构件的影响。

模型输入退出时可由用户选择是否将楼梯转化为折梁到模型中，如用户选择此项，则程序将已建好的模型拷入工作子目录下的lt子目录，并自动将每一跑楼梯板和其上、下相连的平台板转化成一段折梁，在中间休息平台处增设250×500mm层间梁。

二跑楼梯的第一跑下接于下层的框架梁，上接中间平台梁，第二跑下接中间平台梁，上接于本层的框架梁。

原有工作子目录中的模型将不考虑模型中的楼梯布置的作用，其计算与往常相同。

而在lt子目录下的模型中，楼梯已转化为折梁杆件，该模型可由用户进一步修改。

在lt子目录下做SATWE等的结构计算，此时的计算可以考虑楼梯的作用。

1 楼梯输入在PMCAD主菜单一的结构建模中输入楼梯，楼梯建模应在楼层组装后完成，因为此时各楼层的层高已经确定，只有层高确定之后，各楼梯跑才能正确布置。

在【楼层定义】菜单下增设【楼梯布置】子菜单，在【楼梯布置】菜单下有三个子菜单，分别为【楼梯布置】、【楼梯删除】、【层间复制】。

楼梯建模步骤如下：1）点击【楼梯布置】菜单，选择需布置楼梯的四边形房间（目前程序只能选择四边形房间）；2）点击鼠标右键，程序弹出图1所示对话框，对话框右上角显示楼梯的预览图，程序根据房间宽度自动计算梯板宽度初值，用户可修改楼梯定义参数。

pkpm结构设计中的楼梯计算

板式楼梯1板式楼梯： TB-11.1基本资料1.1.1工程名称：工程一1.1.2楼梯类型：板式 A 型（╱），支座条件：两端弹性；支座弯矩取 -1/20·q·l02，跨中弯矩取 1/10·q·l2，跨中调整系数γm＝ 1.2 ？？1.1.3踏步段水平净长 Lsn＝ 3520mm【Lsn=踏步宽*（踏步数-1）=320*（12-1）=3520】；梯板净跨度 Ln ＝ Lsn＝ 3520mm，梯板净宽度 B ＝ 1475mm1.1.4低端支座宽度 dl ＝ 200mm，高端支座宽度 dh＝ 200mm计算跨度 L0＝Min{Ln+ (dl+ dh) / 2, 1.05Ln} ＝ Min{3720, 3696} ＝3696mm1.1.5梯板厚度 h1＝ L/ 27＝ 137mm，取 h1＝ 130mm1.1.6踏步段总高度 Hs＝ 1500mm【Hs=踏步高*踏步数=125*12】，楼梯踏步级数 n ＝ 121.1.7线性恒荷标准值 Pk ＝ 1kN/m；均布活荷标准值 qk＝ 3.5kN/m2，ψc＝ 0.7 【活载组合系数】1.1.8面层厚度 c1＝ 25mm，面层容重γc2＝ 20kN/m3；顶棚厚度 c2＝20mm，顶棚容重γc2＝ 18kN/m3；楼梯自重容重γb＝ 25kN/m31.1.9混凝土强度等级为 C30， fc ＝ 14.331N/mm2， ft＝ 1.433N/mm2， ftk＝ 2.006N/mm2，Ec＝ 29791N/mm21.1.10钢筋抗拉强度设计值 fy ＝ 360N/mm2， Es＝ 200000N/mm2；纵筋的混凝土保护层厚度 c ＝ 15mm 1.2楼梯几何参数1.2.1踏步高度 hs ＝ Hs/ n ＝ 1500/12 ＝ 125mm踏步宽度 bs ＝ Lsn/ (n - 1) ＝ 3520/(12-1) ＝ 320mm踏步段斜板的倾角α ＝ ArcTan(hs / bs) ＝ ArcTan(125/320) ＝ 21.3°踏步段斜板的长度 Lx ＝ Lsn/ Cosα ＝ 3520/Cos21.3°＝ 3779mm1.2.2踏步段梯板厚的垂直高度 h1' ＝ h1/ Cosα ＝ 130/Cos21.3°＝139.6mm踏步段梯板平均厚度 T ＝ (hs + 2h1') / 2 ＝ (125+2*139.6)/2 ＝202.1mm1.2.3梯板有效高度 h10＝h1- as＝ 130-20 ＝ 110mm1.3均布永久荷载标准值1.3.1梯板上的线载换算为均布恒荷 gk1＝ Pk/ B ＝ 1/1.475【梯板净宽度】＝ 0.68kN/m21.3.2梯板自重 gk2＝γb·T ＝ 25*0.2021【梯板平均厚度】＝ 5.05kN/m21.3.3踏步段梯板面层自重gk3＝γc1·c1·(n - 1)(h s + b s) / L n＝ 20*0.025*(0.125+0.32)*(12-1)/3.52 【梯段净跨度Ln】＝ 0.70kN/m21.3.4梯板顶棚自重 gk4' ＝γc2·c2＝ 18*0.02 ＝ 0.36kN/m2gk4＝ gk4'·Lx/ Ln＝ 0.36*3.779/3.52 ＝ 0.39kN/m21.3.5均布荷载标准值汇总 gk ＝ gk1+ gk2+ gk3+ gk4＝ 6.81kN/m21.4均布荷载的基本组合值由可变荷载控制的 Q(L) ＝γG·g k+ γQ·q k＝ 1.2*6.81+1.4*3.5 ＝13.07kN/m2由永久荷载控制的 Q(D) ＝γG1·g k+ γQ·ψc· q k＝ 1.35*6.81+1.4*0.7*3.5＝ 12.63kN/m2最不利的荷载基本组合值 Q ＝ Max{Q(L), Q(D)} ＝ Max{13.07, 12.63} ＝ 13.07kN/m21.5梯板的支座反力永久荷载作用下均布反力标准值 Rk(D) ＝ 11.99kN/m可变荷载作用下均布反力标准值 Rk(L) ＝ 6.16kN/m最不利的均布反力基本组合值 R ＝ 23.01kN/m1.6梯板斜截面受剪承载力计算V ≤ 0.7·βh·f t·b·h0V ＝ 1/2·Q·Ln·Cosα＝ 0.5*13.07*3.52*Cos21.3°＝ 21.4kNR ＝ 0.7·βh·f t·b·h0＝ 0.7*1*1433*1*0.11＝ 110.3kN ≥ V ＝ 21.4kN，满足要求。

板式楼梯计算书BT-2

板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:BT-2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2080 mm 楼梯高度: H = 1450 mm梯板厚: t = 100 mm 踏步数: n = 9(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 100 mm3.荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1611 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.08＋0.10＋(0.20＋0.20)/2 = 2.38 m梯段板与水平方向夹角余弦值：cosα = 0.8502. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*1.70 = 2.75 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.850＋0.16/2) = 4.95 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.850 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.75＋4.95＋0.47＋0.20 = 8.38 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.38＋1.40*0.7*1*2.50 = 13.76 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.38＋1.40*1*2.50 = 13.55 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.76 kN/m(2) 平台板：面层：g km' = B*q m = 1*1.70 = 1.70 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 1.70＋2.50＋0.40＋0.20 = 4.80 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.80＋1.40*0.7*1*2.50 = 8.93 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.80＋1.40*1*2.50 = 9.26 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.26 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 16.34 kN右端支座反力: R r = 15.51 kN最大弯矩截面距左支座的距离: L max = 1.19 m最大弯矩截面距左边弯折处的距离: x = 1.19 mM max = R l*L max－P n*x2/2= 16.34*1.19－13.76*1.192/2= 9.70 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*9.70 = 7.76 kN·m相对受压区高度：ζ= 0.101626 配筋率：ρ= 0.004037纵筋(1号)计算面积：A s = 302.76 mm2支座负筋(2、3号)计算面积：A s'=A s = 302.76 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：302.76 mm2采用方案： 10@180实配面积： 436 mm22.2号钢筋计算结果(支座)计算面积A s'：302.76 mm2采用方案： 10@180实配面积： 436 mm23.3号钢筋计算结果采用方案： 6@200实配面积： 141 mm24.4号钢筋计算结果采用方案： 10@180实配面积： 436 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = α3*(M gk+M qk)= α3*(q gk + q qk)*L02/8= 0.80*(8.38 + 2.500)*2.382/8= 6.162 kN*m2.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.38 + 0.50*2.500)*2.382/8= 5.454 kN*m3.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) 混规(7.1.4-3)= 6.162*106/(0.87*75*436)= 216.443 N/mmσsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 5.454*106/(0.87*75*436)= 191.573 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te混规(7.1.2－5)= 436/50000= 0.873%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σsk) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.873%*216.443)= 0.408ψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.873%*191.573)= 0.3194) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 436/(1000*75)= 0.582%7) 计算受弯构件的短期刚度 B SB sk = E s*As*h02/[1.15*ψk+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*436*752/[1.15*0.408+0.2+6*6.667*0.582%/(1+3.5*0.0)]= 5.441*102 kN*m2B sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*436*752/[1.15*0.319+0.2+6*6.667*0.582%/(1+3.5*0.0)]= 6.144*102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*B sk混规(7.2.2-1)= 6.162/(5.454*(2.0-1)+6.162)*5.441*102= 2.886*102 kN*m2Bq = B sq/θ混规(7.2.2-2)= 6.144/2.000*102= 3.072*102 kN*m2B = min(Bk,Bq)= min(2.886,3.072= 2.886*102 kN*m25.计算受弯构件挠度f maxk = 5*α3*(q gk+Ψq*q qk)*L04/(384*Bk)= 5*0.80*(8.38+0.5*2.500)*2.384/(384*2.886*102)= 10.079 mm6.验算挠度挠度限值f0=L0/200=2.38/200=11.900 mmf max=10.079mm≤f0=11.900mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.38 + 0.50*2.500)*2.382/8= 5.454 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 5.454*106/(0.87*75.00*436)= 191.573 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te混规(7.1.2－5)= 436/50000= 0.873%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*191.573)= 0.4187.计算单位面积钢筋根数nn = 1000/s= 1000/180= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1) = 1.9*0.418*191.573/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0898 mm≤ 0.30 mm,满足规范要求。

板式楼梯计算书

设设计总说明某框架结构建筑现浇板式楼梯。

楼梯做法：2）。

20mm厚石灰砂浆抹底、防滑地砖面层（0.55KN/m材料：C20混凝土，板采用HRB335钢筋、梁采用HRB335级钢筋。

2活荷载取值：办公楼楼梯q=2.5KN/m板式楼梯计算书1、梯段板设计：取板厚h=120mm,约为板斜长的1/30。

板斜倾角tana=0.45,cosa=0.91。

取1m的板带计算。

（1）荷载计算???1.41.2?。

梯段板的荷载计算列于下表。

恒载分项系数；活荷载的分项系数QG梯段板的荷载荷载种类荷载标准值（Kn/m）（0.3+0.125防滑地砖面层）×0.55/0.3=0.800.5×0.125×三角形踏步 0.3×25/0.3=1.560.12×恒载混凝土斜板25/0.91=3.300.02×板底抹灰 17/0.91=0.386.04 小计2.5活荷载总荷载设计值：p=1.2×6.04+1.4×2.5=10.75(2)截面设计；122?11.71Kn?3.3?M?mpl?0.1?10.75。

=3300mm；玩具设计值板水平跨度l n10。

h板的有效高度=120-20=100mm061011.71?M1???0.934??)?(1?1?2???0.122，计算得sss22?2fbh1.0?9.6?1000?1000c161011.71?M22mm418???A分布钢。

，10@150A，选配=523.3mm ss?0.934?hf300?100sy0筋每级踏步1。

梯段板配筋见下图：根8 2平台板设计：、3、设平台板厚1mh=70mm ，取板宽计算。

1（）荷载计算平台板的荷载列于下表：Kn/m）荷载种类荷载标准值（0.55防滑地砖面层25=1.75 混凝土斜板×0.07 恒载17=0.34×板底抹灰 0.022.64 小计2.5活荷载总荷载设计值：p=1.2×2.64+1.4×2.5=6.67(2)截面设计平台板的计算跨度l=1.8-0.2/2+0.1=1.8m。

(跨度2.7m)板式楼梯计算程序兼计算书(有墙)

三、裂缝验算
16.09 短期弯矩MS=(gK+qK)l02/10 (KN· m) 2 14.68 长期弯矩Mq=(gK+ψ qqK)l0 /10 (KN· m) 2 238.70 σ s=Mq/0.87h0AS (N/mm ) ψ =1.1-0.65ftk/ρ teσ s 0.717 最外层受拉钢筋外边缘至受拉底边距离cs (20≤cs≤65) (mm) 最大裂缝宽度ω max=α crψ σ s/ES(1.9cs+0.08deq/ρ te) (mm) 最大裂缝宽度限值ω lim (mm) 0.30
考虑踏步对刚度的贡献的有效高度h2=h0+1/5hstep 考虑踏步对刚度的贡献的实际高度h3=h+1/5hstep
二、截面配筋
弯矩M=pl02/10 (KN· m) 截面抵抗矩系数α S=M/α 1fcbh02 γ S=(1+(1-2α S)1/2)/2 钢筋面积AS=M/γ Sfyh0 (mm2) 19.87 0.1715 0.9053 677.3
0.0110 0.416 0.416 0.042 2.56E+12 1.37E+12 16.04 满足
14.3 1.00 2.01 3.0E+04 100 110 90 2835 70 123.34 143.34
钢筋直径d (mm) 钢筋间距s (mm) 钢筋实际配筋面积AS (mm2) 是否满足
10 100 785.4 满足
ρ te1=AS/0.5bh 0.0143 ρ te1实际取值(ρ te1≥0.01) 0.0143 2 受拉区纵筋等效直径deq=∑nd /∑nν d(mm) 10.0 应变不均匀系数ψ 实际取值(0.2≤ψ ≤1.0) 0.717 受拉钢筋外边缘至受拉底边距离cs (20≤cs≤65) (mm) 20 裂缝宽度ω max=α crψ σ s/ES(1.9cs+0.08deq/ρ te) (mm) 0.15 验算ω max ≤ ω lim 满足

板式楼梯计算书 - 结构理论

板式楼梯计算书- 结构理论板式楼梯计算书项目名称_____________构件编号_____________日期_____________ 设计_____________校对_____________审核_____________一、设计示意图二、基本资料1．设计规范《建筑结构荷载规范》（GB50009—2001）《混凝土结构设计规范》（GB50010—2002）2．几何参数楼梯类型:板式D型楼梯(＿/￣)约束条件:两端简支斜梯段水平投影长度:L1=3000mm楼梯上部平台水平段长度:L2=500mm楼梯下部平台水平段长度:L3=500mm梯段净跨:Ln=L1+L2+L3=3000+500+500=4000mm 楼梯高度:H=1650mm 楼梯宽度:W=1200mm踏步高度:h=150mm 踏步宽度:b=300mm楼梯级数:n=11（级）梯段板厚:C=100mm面层厚度:C2=20mm抹灰厚度:C3=20mm上部平台梯梁宽度:b1=200mm下部平台梯梁宽度:b2=200mm3．荷载参数楼梯混凝土容重:gb=25.00kN/m3楼梯面层容重:gc1=25.00kN/m3楼梯顶棚抹灰容重:gc2=25.00kN/m3楼梯栏杆自重:qf=0.50kN/m楼梯均布活荷载标准值:q=2.50kN/m2可变荷载组合值系数:yc=0.70可变荷载准永久值系数:yq=0.504．材料参数混凝土强度等级:C30混凝土抗压强度设计值:fc=14.30N/mm2混凝土抗拉强度标准值:ftk=2.01N/mm2混凝土抗拉强度设计值:ft=1.43N/mm2混凝土弹性模量:Ec=3.00×104N/mm2钢筋强度等级:HPB235(Q235) fy=210.00N/mm2钢筋弹性模量:Es=210000N/mm2受拉纵筋合力点到斜梯段板底边的距离:as=15mm三、荷载计算过程1．楼梯几何参数梯段板与水平方向夹角余弦值:cosa=3002 + 1502(300)=0.89斜梯段的计算跨度:L0=Min{Ln+(b1+b2)/2,1.05Ln}=Min{4000+(200+ 200)/2,1.05×4000}=Min{4200,4200}=4200mm梯段板的平均厚度:T=(h+C/cosa×2)/2=(150+100/0.89×2)/2=187mm2．荷载设计值2.1均布恒载标准值2.1.1L1段梯板自重gk1’=gb×T/1000=25.00×187/1000=4.67kN/m2gk1=gk1’×L1/Ln=4.67×3000/4000=3.50kN/m22.1.2L2、L3段梯板自重gk2’=gb×C/1000=25.00×100/1000=2.50kN/m2gk2=gk2’×(L2+L3)/Ln=2.50×(500+500)/4000=0.63kN/m22.1.3L1段梯板面层自重gk3’=gc1×C2×(H+L1)/L1/1000=25.00×20×(1650+3000)/3000/1000=0.78kN/m2gk3=gk3’×L1/Ln=0.78×3000/4000=0.58kN/m22.1.4L2、L3段梯板面层自重gk4’=gc1×C2/1000=25.00×20/1000=0.50kN/m2gk4=gk4’×(L2+L3)/Ln=0.50×(500+500)/4000=0.13kN/m22.1.5楼梯顶棚自重gk5’=gc2×C3/1000=25.00×20/1000=0.50kN/m2gk5=gk5’×[Ln+L1×(1/cosa-1)]/Ln=0.50×[4000+3000×(1/0.89-1)]/ 4000=0.54kN/m22.1.6将栏杆自重由线荷载折算成面荷载gk6=qf/W×1000=0.50/1200×1000=0.42kN/m2永久荷载标准值gk=gk1+gk2+gk3+gk4+gk5+gk6=3.50+0.63+0.58+0.13+0.54+0.42=5.79kN/m22.2均布荷载设计值由活荷载控制的梯段斜板荷载设计值:pL=1.2gk+1.4q=1.2×5.79+1.4×2.50=10.45kN/m2由恒荷载控制的梯段斜板荷载设计值:pD=1.35gk+1.4ycq=1.35×5.79 +1.4×0.70×2.50=10.27kN/m2最不利的梯段斜板荷载设计值:p=Max{pL,pD}=Max{10.45,10.27} =10.45kN/m2四、正截面承载能力计算1．斜梯段配筋计算h0=T-as=100-15=85mm跨中最大弯矩,Mmax=8(1)×10-6=23.05kN·m1)相对界限受压区高度xbecu=0.0033-(fcu,k-50)×10-5=0.0033-(30-50)×10-5=0.0035>0.0033取ecu=0.0033按规范公式(7.1.4-1)xb=beEscu(fy)2.10 × 105 × 0.00330(210)2)受压区高度x按规范公式(7.2.1-1),’(s)=0,’(p)=0Ma2(x)a1fcb(2M)1.00 × 14.30 × 1000(2 × 23.05 × 106)V=22.0kN斜截面承载力满足要求六、施工配筋图。

pkpm结构设计中的楼梯计算

板式楼梯1板式楼梯： TB-11.1基本资料1.1.1工程名称：工程一1.1.2楼梯类型：板式 A 型（╱），支座条件：两端弹性；支座弯矩取 -1/20·q·l02，跨中弯矩取 1/10·q·l2，跨中调整系数γm＝ 1.2 ？？1.1.3踏步段水平净长 Lsn＝ 3520mm【Lsn=踏步宽*（踏步数-1）=320*（12-1）=3520】；梯板净跨度 Ln ＝ Lsn＝ 3520mm，梯板净宽度 B ＝ 1475mm1.1.4低端支座宽度 dl ＝ 200mm，高端支座宽度 dh＝ 200mm计算跨度 L0＝Min{Ln+ (dl+ dh) / 2, 1.05Ln} ＝ Min{3720, 3696} ＝3696mm1.1.5梯板厚度 h1＝ L/ 27＝ 137mm，取 h1＝ 130mm1.1.6踏步段总高度 Hs＝ 1500mm【Hs=踏步高*踏步数=125*12】，楼梯踏步级数 n ＝ 121.1.7线性恒荷标准值 Pk ＝ 1kN/m；均布活荷标准值 qk＝ 3.5kN/m2，ψc＝ 0.7 【活载组合系数】1.1.8面层厚度 c1＝ 25mm，面层容重γc2＝ 20kN/m3；顶棚厚度 c2＝20mm，顶棚容重γc2＝ 18kN/m3；楼梯自重容重γb＝ 25kN/m31.1.9混凝土强度等级为 C30， fc ＝ 14.331N/mm2， ft＝ 1.433N/mm2， ftk＝ 2.006N/mm2，Ec＝ 29791N/mm21.1.10钢筋抗拉强度设计值 fy ＝ 360N/mm2， Es＝ 200000N/mm2；纵筋的混凝土保护层厚度 c ＝ 15mm 1.2楼梯几何参数1.2.1踏步高度 hs ＝ Hs/ n ＝ 1500/12 ＝ 125mm踏步宽度 bs ＝ Lsn/ (n - 1) ＝ 3520/(12-1) ＝ 320mm踏步段斜板的倾角α ＝ ArcTan(hs / bs) ＝ ArcTan(125/320) ＝ 21.3°踏步段斜板的长度 Lx ＝ Lsn/ Cosα ＝ 3520/Cos21.3°＝ 3779mm1.2.2踏步段梯板厚的垂直高度 h1' ＝ h1/ Cosα ＝ 130/Cos21.3°＝139.6mm踏步段梯板平均厚度 T ＝ (hs + 2h1') / 2 ＝ (125+2*139.6)/2 ＝202.1mm1.2.3梯板有效高度 h10＝h1- as＝ 130-20 ＝ 110mm1.3均布永久荷载标准值1.3.1梯板上的线载换算为均布恒荷 gk1＝ Pk/ B ＝ 1/1.475【梯板净宽度】＝ 0.68kN/m21.3.2梯板自重 gk2＝γb·T ＝ 25*0.2021【梯板平均厚度】＝ 5.05kN/m21.3.3踏步段梯板面层自重gk3＝γc1·c1·(n - 1)(h s + b s) / L n＝ 20*0.025*(0.125+0.32)*(12-1)/3.52 【梯段净跨度Ln】＝ 0.70kN/m21.3.4梯板顶棚自重 gk4' ＝γc2·c2＝ 18*0.02 ＝ 0.36kN/m2gk4＝ gk4'·Lx/ Ln＝ 0.36*3.779/3.52 ＝ 0.39kN/m21.3.5均布荷载标准值汇总 gk ＝ gk1+ gk2+ gk3+ gk4＝ 6.81kN/m21.4均布荷载的基本组合值由可变荷载控制的 Q(L) ＝γG·g k+ γQ·q k＝ 1.2*6.81+1.4*3.5 ＝13.07kN/m2由永久荷载控制的 Q(D) ＝γG1·g k+ γQ·ψc· q k＝ 1.35*6.81+1.4*0.7*3.5＝ 12.63kN/m2最不利的荷载基本组合值 Q ＝ Max{Q(L), Q(D)} ＝ Max{13.07, 12.63} ＝ 13.07kN/m21.5梯板的支座反力永久荷载作用下均布反力标准值 Rk(D) ＝ 11.99kN/m可变荷载作用下均布反力标准值 Rk(L) ＝ 6.16kN/m最不利的均布反力基本组合值 R ＝ 23.01kN/m1.6梯板斜截面受剪承载力计算V ≤ 0.7·βh·f t·b·h0V ＝ 1/2·Q·Ln·Cosα＝ 0.5*13.07*3.52*Cos21.3°＝ 21.4kNR ＝ 0.7·βh·f t·b·h0＝ 0.7*1*1433*1*0.11＝ 110.3kN ≥ V ＝ 21.4kN，满足要求。

PKPM建模中手算楼梯方法

第8章楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。

板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。

此外也有采用装配式楼梯的。

这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。

(a)剪刀式楼梯(b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN ／m(按水平投影面计算)。

除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN／m(对于住宅、医院、幼儿园等)或1.0kN／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。

1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。

梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。

板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。

缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m 时。

板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距'n l 。

设楼梯单位水平长度上的竖向均布荷载q g p +=(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载αcos 'p p =(与斜面垂直)（三角形斜边了），此处α为梯段板与水平线间的夹角(图8-4)，将'p 分解为:αααc o s c o s c o s ''⋅==p p p xαααs i n c o s s i n ''⋅==p p p y此处','y x p p 分别为'p 在垂直于斜板方向及沿斜板方向的分力，忽略'y p 对梯段板的影响，只考虑'x p 对梯段板的弯曲作用。

板式楼梯计算书

板式楼梯计算书摘要：一、板式楼梯概述1.定义与特点2.应用场景二、板式楼梯的计算方法1.计算楼梯踏步数量2.计算楼梯水平长度3.计算楼梯高度4.计算楼梯斜率三、板式楼梯设计要点1.符合人体工程学2.安全性能3.材料选择四、板式楼梯施工及验收1.施工流程2.质量验收正文：一、板式楼梯概述板式楼梯是一种常见的楼梯类型，主要由混凝土、钢筋、木板等材料构成。

它具有结构简单、施工方便、外形美观等特点，广泛应用于住宅、商业建筑等场所。

二、板式楼梯的计算方法1.计算楼梯踏步数量：根据楼层高度和每层踏步高度确定，公式为：踏步数量= 楼层高度/ 每层踏步高度。

同时，需要考虑室内净高度，一般不小于2.2 米。

2.计算楼梯水平长度：根据楼层数和每层踏步数确定，公式为：水平长度= 楼层数× 每层踏步数。

3.计算楼梯高度：根据楼层高度和每层踏步高度确定，公式为：楼梯总高度= 楼层高度+ 每层踏步高度× (楼层数- 1)。

4.计算楼梯斜率：楼梯的斜率是指楼梯的上升或下降程度，一般控制在30°-45°之间。

根据楼梯总高度和水平长度计算，公式为：斜率= (楼梯总高度/ 水平长度) × 100%。

三、板式楼梯设计要点1.符合人体工程学：楼梯的踏步高度、宽度以及扶手设计要满足人体舒适度，便于行走和疏散。

2.安全性能：楼梯的设计要充分考虑安全性能，如楼梯扶手的高度、踏步的防滑措施等。

3.材料选择：楼梯材料的选择要考虑耐磨、防滑、防腐、防火等性能，常用的材料有混凝土、钢筋、木板、大理石等。

四、板式楼梯施工及验收1.施工流程：测量放线、开挖基础、浇筑基础混凝土、绑扎钢筋、安装模板、浇筑楼梯混凝土、养护、安装扶手等。

2.质量验收：验收时需检查楼梯结构是否稳定，踏步是否平整、防滑，扶手是否牢固可靠等。

以上就是关于板式楼梯的计算书，希望对您有所帮助。

PKPM建模中手算楼梯方法

第8章楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。

板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。

此外也有采用装配式楼梯的。

这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。

(a)剪刀式楼梯(b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于／m(按水平投影面计算)。

除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载／m(对于住宅、医院、幼儿园等)或／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。

1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。

梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。

板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。

缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m 时。

板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距'n l 。

设楼梯单位水平长度上的竖向均布荷载q g p +=(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载αcos 'p p =(与斜面垂直)（三角形斜边了），此处α为梯段板与水平线间的夹角(图8-4)，将'p 分解为:αααcos cos cos ''⋅==p p p xαααsin cos sin ''⋅==p p p y此处','y x p p 分别为'p 在垂直于斜板方向及沿斜板方向的分力，忽略'y p 对梯段板的影响，只考虑'x p 对梯段板的弯曲作用。

PKPM建模中手算楼梯方法

P K P M建模中手算楼梯方法(总15页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第8章楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。

板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。

此外也有采用装配式楼梯的。

这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。

(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于／m(按水平投影面计算)。

除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载／m(对于住宅、医院、幼儿园等)或／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。

1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。

梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。

板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。

缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m 时。

板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距'n l 。

设楼梯单位水平长度上的竖向均布荷载q g p +=(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载αcos 'p p =(与斜面垂直)（三角形斜边了），此处α为梯段板与水平线间的夹角(图8-4)，将'p 分解为:αααcos cos cos ''⋅==p p p xαααsin cos sin ''⋅==p p p y此处','y x p p 分别为'p 在垂直于斜板方向及沿斜板方向的分力，忽略'y p 对梯段板的影响，只考虑'x p 对梯段板的弯曲作用。

板式楼梯计算(保证叫你会计算)

板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2．几何参数：楼梯净跨: L1 = 2700 mm 楼梯高度: H = 1500 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm 2．荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m3．材料信息：混凝土强度等级: C20 f c = 9.60 N/mm2f t = 1.10 N/mm2R c=25.0 kN/m3钢筋强度等级: HPB235 f y = 210.00 N/mm2抹灰厚度：c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离：a s = 20 mm支座负筋系数：α= 0.25三、计算过程：1．楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.70＋(0.20＋0.20)/2 = 2.90 m梯段板与水平方向夹角余弦值：cosα= 0.8942．荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B·h/b)q m = (1＋1×0.15/0.30)×1.70 = 2.55 kN/m自重：g kt = R c·B·(t/cosα＋h/2) = 25×1×(0.10/0.89＋0.15/2) = 4.67 kN/m抹灰：g ks = R S·B·c/cosα = 20×1×0.02/0.89 = 0.45 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.55＋4.67＋0.45＋0.20 = 7.87 kN/m恒荷控制：P n(G) = 1.35g k＋1.4·0.7·B·q = 1.35×7.87＋1.4×0.7×1×2.50 = 13.07 kN/m活荷控制：P n(L) = 1.2g k＋1.4·B·q = 1.2×7.87＋1.4×1×2.50 = 12.94 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.07 kN/m3．正截面受弯承载力计算：左端支座反力: R l = 18.95 kN右端支座反力: R r = 18.95 kN最大弯矩截面距左支座的距离: L max = 1.45 m最大弯矩截面距左边弯折处的距离: x = 1.45 mM max = R l·L max－P n·x2/2= 18.95×1.45－13.07×1.452/2= 13.74 kN·m相对受压区高度：ζ= 0.256555 配筋率：ρ= 0.011728纵筋(1号)计算面积：A s = 938.26 mm2支座负筋(2、3号)计算面积：A s'=αA s = 0.25×938.26 = 234.56 mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积A s: 938.26 mm2采用方案：d12@100实配面积：1130.97 mm22．2/3号钢筋计算结果(支座)计算面积A s': 234.56 mm2采用方案：d6@100实配面积：282.74 mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10 mm2。
