游标卡尺读数方法

游标卡尺和螺旋测微器

1、游标卡尺的组成及分类

尺寸常用游标卡尺或千分尺测量，卡尺的组成，游标卡尺的式样很多，常用的有两用游标卡尺和双面游标卡尺。

2、游标卡尺的分类

以测量精度上分又有0.1㎜（游标尺10格）精度游标卡尺，0.05（游标尺20格）精度游标卡尺和0.02（游标尺50格）精度游标卡尺。

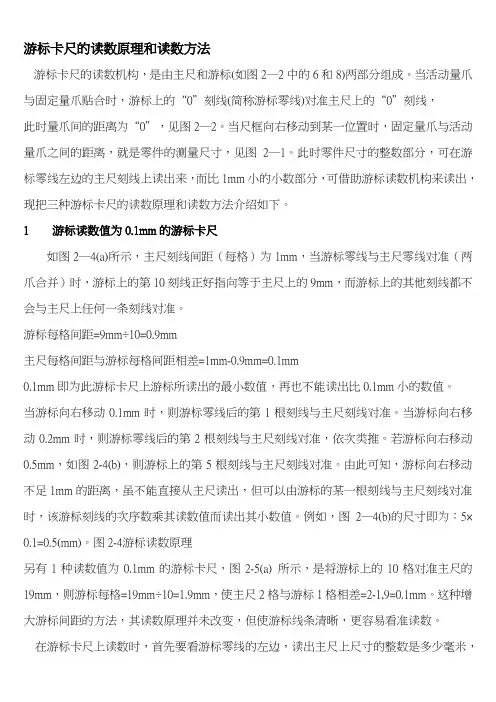

3、游标卡尺的刻线原理

（1）0.1㎜（1/10）精度游标卡尺刻线原理

尺身每小格为1㎜，游标刻线总长为9㎜，并等分为10格，因此每格为9/10=0.9㎜，则尺身和游标相对一格之差为1－0.9=0.1㎜，所以它的测量精度为0.1㎜。

（2）0.05㎜（1/20）精度游标卡尺刻线原理

尺身每小格为1㎜，游标刻线总长为39㎜，并等分为20格，因此每格为39/20=1.95㎜，则尺身和游标相对一格之差为2－1.95=0.05㎜，所以它的测量精度为0.05㎜。

（3）0.02㎜（1/50）精度游标卡尺刻线原理

尺身每小格为1㎜，游标刻线总长为49㎜，并等分为50格，因此每格为49/50=0.98㎜，则尺身和游标相对之差为1－0.98=0.02㎜，所以它的测量精度为0.02㎜。

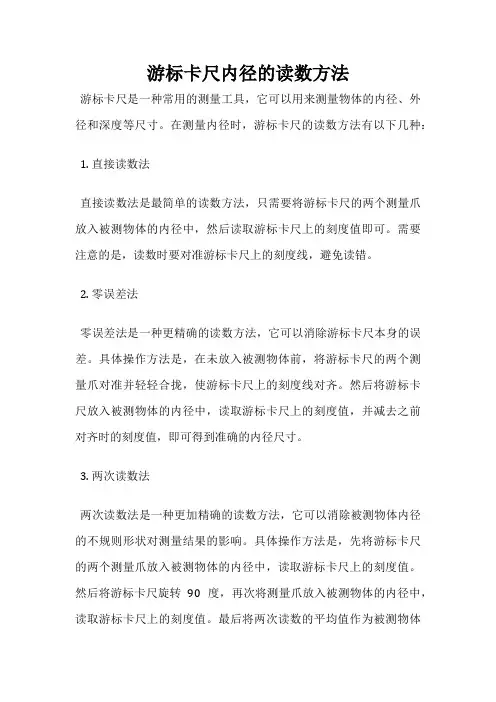

4、游标卡尺读数方法：

读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。

判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。

5、游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。

6、螺旋测微器

练习题：

2、

3、

4、游标尺上有50个等分刻度的游标卡尺测量工件的情况， 读数为

mm

5、(1)某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为 cm ；

0 1 2 3 4 5 6 7 8 9 0

1

2

3

4

5

6

7

8

9

10

例如第31条对齐

6、读出游标卡尺的读数为__________cm．

7、游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数

为__

__mm

8、

9、游标卡尺（游标尺上有50个等分刻度）读数为_________cm。

10、

1. 1

2.62mm 9.203mm 2. 11.4mm 0.920mm

3. 10.52mm 10.295mm

4. 1.880mm 23.20mm

5. 1.760mm 720nm

6. 5.45cm 0.520mm

7. 5.45cm 0.6725c 8. 1.880mm 10.44mm

9. 4.205mm 5.015mm 10. 1.998mm 1.094mm

11. 61.70mm 20 215v 100.8s 1

0 5 10

5 6

6 7 8（cm）

0 10 20

（图甲）

1、10.039m

2、8.063mm

3、6.407mm

4、2.141mm

5、8.805mm

6、14.540mm

7、3.008mm

8、5.383mm

9、2.586mm 10、7.500mm 11、9.270mm 12、5.804mm
