机械制图教学大纲
《机械制图》课程教学大纲
《机械制图》课程教学大纲一、课程基本信息二、课程教学目标（一）理论方面教学目标1：熟练掌握国家标准对机械图样的基本要求；教学目标2：能够进行二维图样与三维立体间的互相转化；熟练掌握三等关系、形体分析法、线面分析法；掌握视图的基本表达方法教学目标3：掌握视图的基本表达方法；掌握零件图和装配图包含内容；准确识读常用件和标准件代号。
（二）技术技能方面教学目标1：具备简单形体、正等测画法、点、线、面的投影规律以及三视图的形成过程达到绘制中等复杂零件的能力。
教学目标2：标准件和常用件画法的规定、装配图的表达方法以及尺寸标准和技术要求达到识读中等复杂零件图和装配图的能力。
三、课程学时分配四、课程教学内容、要求、重难点及设计第一章制图的基本知识（6学时）【教学内容】1．国家标准《机械制图》的基本规定。
2．几何作图。
3．平面图形尺寸标注。
【教学要求】1．了解技术制图和机械制图国家标准的一般规定。
2．掌握绘图工具的使用方法；熟练地使用绘图工具绘制几何作图。
3．正确地分析平面图形，掌握平面图形尺寸类型和正确的标注平面图形尺寸【重点难点】1.重点：国家标准《机械制图》的一般规定；2.难点：“圆弧连接”、“斜度与锥度”的画法。
【教学方法】主要用讲授法，案例教学法、讨论法教学。
第二章点、线面投影（10学时）【教学内容】1．绪论：课程的性质、任务和学习方法2．点的投影3．直线的投影4．平面的投影5．直线与平面、平面与平面的相对位置6．投影变换【教学要求】1．掌握正投影法的投影原理，点在三投影面体系中的投影规律。
2．掌握各类直线及其投影特性，直线上的点，两直线的相对位置，一边平行于投影面的直角的投影；熟练掌握特殊位置直线的投影规律。
3．掌握各种位置平面的投影特性，特别是投影面平行面和投影垂直面的投影特性。
4．掌握平面上的直线与点，直线与平面及两平面相交交点和交线的作图方法。
5．掌握换面法投影变换的基本方法。
【重点难点】1．重点正投影法，特殊位置直线和平面的投影特性，两直线的相对位置，直线与平面及两平面的相交的作图。
机械制图教学大纲
机械制图教学大纲机械制图教学大纲机械制图是一门重要的工程技术学科，它是工程设计与制造的基础。
机械制图教学大纲是指对机械制图课程的教学内容、教学目标和教学方法进行规划和总结的文件。
它对于培养学生的工程设计能力和技术实践能力具有重要意义。
下面将从教学内容、教学目标和教学方法三个方面来探讨机械制图教学大纲的设计。
一、教学内容机械制图教学内容主要包括工程图学、机械工程制图和CAD绘图三个方面。
工程图学是机械制图的基础，它包括了图形的几何学、投影法、剖视法、尺寸与公差等内容，学生需要通过学习工程图学，掌握绘制和解读工程图的基本方法和技巧。
机械工程制图是机械设计的基础，它包括了零件图、装配图、工艺图等内容，学生需要通过学习机械工程制图，了解机械零件的形状、尺寸和工艺要求。
CAD绘图是现代机械制图的主要工具，学生需要通过学习CAD绘图，掌握CAD软件的基本操作和绘图技巧。
二、教学目标机械制图教学的主要目标是培养学生的工程设计能力和技术实践能力。
具体来说，教学目标包括以下几个方面：1. 掌握工程图学的基本原理和方法，能够准确地绘制和解读工程图。
2. 熟悉机械工程制图的基本规范和要求，能够绘制各种类型的机械工程图。
3. 熟练掌握CAD软件的基本操作和绘图技巧，能够使用CAD软件进行机械制图。
4. 培养学生的团队合作能力和创新意识，能够在实际工程设计中应用所学的机械制图知识。
三、教学方法机械制图教学方法应以实践为主导，注重理论与实际的结合。
具体来说，教学方法包括以下几个方面：1. 理论教学与实践操作相结合。
教师应该结合实际案例，讲解机械制图的理论知识，并引导学生进行实践操作，加深对知识的理解和掌握。
2. 课堂讲授与课外实践相结合。
教师在课堂上进行理论讲解，引导学生进行实践操作，并鼓励学生在课外进行实践练习，提高实际操作能力。
3. 小组合作与个人独立相结合。
教师可以组织学生进行小组合作，共同完成机械制图任务，培养学生的团队合作能力；同时也要鼓励学生进行个人独立思考和创新，提高解决问题的能力。

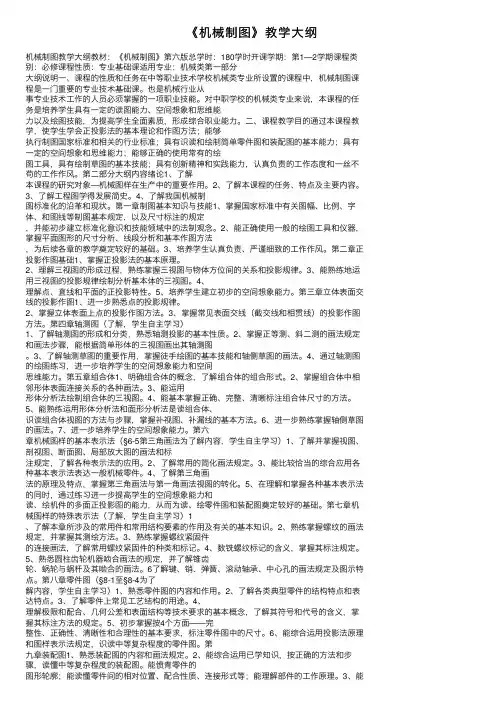

《机械制图》教学大纲
《机械制图》教学⼤纲机械制图教学⼤纲教材：《机械制图》第六版总学时：180学时开课学期：第1—2学期课程类别：必修课程性质：专业基础课适⽤专业：机械类第⼀部分⼤纲说明⼀、课程的性质和任务在中等职业技术学校机械类专业所设置的课程中，机械制图课程是⼀门重要的专业技术基础课。
也是机械⾏业从事专业技术⼯作的⼈员必须掌握的⼀项职业技能。
对中职学校的机械类专业来说，本课程的任务是培养学⽣具有⼀定的读图能⼒、空间想象和思维能⼒以及绘图技能，为提⾼学⽣全⾯素质，形成综合职业能⼒。
⼆、课程教学⽬的通过本课程教学，使学⽣学会正投影法的基本理论和作图⽅法；能够执⾏制图国家标准和相关的⾏业标准；具有识读和绘制简单零件图和装配图的基本能⼒；具有⼀定的空间想象和思维能⼒；能够正确的使⽤常有的绘图⼯具，具有绘制草图的基本技能；具有创新精神和实践能⼒，认真负责的⼯作态度和⼀丝不苟的⼯作作风。
第⼆部分⼤纲内容绪论1、了解本课程的研究对象—机械图样在⽣产中的重要作⽤。
2、了解本课程的任务、特点及主要内容。
3、了解⼯程图学得发展简史。
4、了解我国机械制图标准化的沿⾰和现状。
第⼀章制图基本知识与技能1、掌握国家标准中有关图幅、⽐例、字体、和图线等制图基本规定，以及尺⼨标注的规定，并能初步建⽴标准化意识和技能领域中的法制观念。
2、能正确使⽤⼀般的绘图⼯具和仪器，掌握平⾯图形的尺⼨分析、线段分析和基本作图⽅法，为后续各章的教学奠定较好的基础。
3、培养学⽣认真负责、严谨细致的⼯作作风。
第⼆章正投影作图基础1、掌握正投影法的基本原理。
2、理解三视图的形成过程，熟练掌握三视图与物体⽅位间的关系和投影规律。
3、能熟练地运⽤三视图的投影规律绘制分析基本体的三视图。
4、理解点、直线和平⾯的正投影特性。
5、培养学⽣建⽴初步的空间想象能⼒。
第三章⽴体表⾯交线的投影作图1、进⼀步熟悉点的投影规律。
2、掌握⽴体表⾯上点的投影作图⽅法。
3、掌握常见表⾯交线（截交线和相贯线）的投影作图⽅法。
机械制图课程教学大纲
《机械制图》课程教学大纲一、课程教学目标本课程的教学目标是：1．掌握用投影法表达空间形体和图解空间几何问题的基本理论和方法；2．能正确使用绘图工具和仪器，具备徒手画图和手工仪器图的初步能力，所绘图样投影正确、字体工整、图面整洁、符合制图标准；3．能图解一般的空间定位问题及度量问题；4．掌握机件视图的绘制和阅读的基本理论、方法和技能。
二、课程设置说明机械制图是机械系列课程中首先开出的一门机械基础课程，为机械原理中的机构运动分析、机械动力分析及常用的基本机构设计间接地提供空间逻辑思维和空间形象思维能力基础。
经过本课程的学习，学生才能进入机械原理、机械设计、金属工艺学以及工程材料和公差技术测量课的学习。
学生应对本门课程予以足够的重视。
三、课程性质（适用专业对象和课程类别）《机械制图》是机械工程技术人员必须掌握的基本技能之一。
本课程目的是使学生掌握国家机械制图与初步了解互换性标准，掌握机械工程制图技能。
具有用图形表达设计思想，也可以通过看图了解设计思想，进行技术交流。
《机械制图》是机械工程语言，对机械专业技术课有支撑作用。
识图、绘图能力是本专业学生在来岗位群工作中不可缺少的。
因此，本课程是培养能力的一门重要课程。
它是《数控技术应用》三年制专科专业基础课，专业技术课的前期开设的课程。
四、教学内容、基本要求和学时分配（参考学时72）（一）教学内容1、绪论：本课程的研究对象、性质、任务和学习方法。
2、第1章机械制图的基本知识（8学时）教学要点：1、国家标准有关制图方面的基本规定2、绘图工具与仪器的使用3、基本的作图方法教学目标：熟悉国家标准的相关规定，熟练使用绘图工具，掌握正确的作图方法。
3、第2章正投影法基础（6学时）教学要点：1、正投影法的基本原理及应用2、点、线、面的投影教学目标：掌握用正投影法表达平面图形的基本原理和方法。
4、第3章截切立体与相贯立体（6学时）教学要点：1、基本体的投影2、截交线与相贯线的求法教学目标：1、掌握基本体的投影特性及其表面取点法。
机械制图教学大纲
机械制图教学大纲引言:机械制图是机械设计专业的基础课程之一，是培养学生绘制机械零件与装配图的能力的重要环节。
为了提高教学效果，确保学生掌握与应用机械制图的基本原理和技巧，特编制本教学大纲。
一、教学目标通过机械制图的学习与实践，希望学生能够达到以下目标：1. 理解机械制图的基本概念与原理；2. 掌握机械图样的绘制方法与技巧；3. 能够独立完成简单的机械零件与装配图；4. 能够运用计算机辅助设计软件进行机械制图。
二、教学内容1. 机械制图基础知识a. 机械制图的定义与作用；b. 国家标准与图样规范；c. 常用绘图工具与设备的使用方法；d. 线条类型与比例尺的选择原则。
2. 机械图样的绘制方法a. 单视图绘制法；b. 正投影与轴测投影；c. 截面与轴测展开。
3. 机械零件图的绘制a. 基础线条的绘制与应用；b. 孔、螺纹、键槽等特征元素的绘制；c. 机械零件的标注与尺寸规定。
4. 机械装配图的绘制a. 机械装配视图的绘制；b. 零件之间的定位与配合关系表示；c. 装配图的标注与尺寸规定。
5. 计算机辅助设计软件的应用a. AUTOCAD等软件的基本操作；b. 机械制图软件的应用与实践。
三、教学方法1. 理论与实践相结合的教学方法，通过课堂讲解与实际绘制训练相结合，加强学生对机械制图知识的理解与应用能力。
2. 个性化指导，根据学生的不同程度与兴趣，采用分层次教学，灵活组合教学内容与难度，确保每位学生的学习效果。
四、考核与评价1. 课堂表现：学生在课堂上积极参与讨论与实际绘图练习的情况。
2. 作业完成情况：学生按时完成的课后作业的质量与准确度。
3. 期末考试：学生对于机械制图的理论知识与实际绘图能力的考核。
五、教学资源1. 教材与参考书：a. 《机械制图基础》 - 吴XX，机械工业出版社，20XX年版。
b. 《机械制图实习教程》- 李XX，高等教育出版社，20XX年版。
2. 实验室与设备：学校机械制图实验室配备相应的绘图设备与计算机，供学生进行实际绘制与软件操作使用。
(完整)机械制图教学大纲
《机械制图》精品课程学大纲(机械类专业通用 110－120学时）一、课程地位和任务本课程是高职学院机械类专业的一门技术基础课程。
其任务是培养学生具有一定的读图能力、图示能力和空间想象能力以及绘图技能，为提高学生全面素质，形成综合职业能力和继续学习打下基础.二、课程教学目标（一）知识教学目标1。
掌握正投影法的基本理论和作图方法。
2.能够执行制图国家标准及其有关规定。
3。
掌握正投影基础概念.4.掌握机械零件和机器（或部件）的表达原则和方法。
（二)能力培养目标1。
具有绘制和识读零件图和装配图的基本能力.2。
具有较强的空间想象能力和形体表达能力。
3.培养绘制 ( 通过仪器徒手，使用计算机）和阅读机械图样的基本能力。
4.具有创新精神和实践能力，认真负责的工作态度和一丝不苟的工作作风。
（三)知识结构分解图实际应用知识三、教学要求及时数分配（一）制图基本知识1、教学内容：（1)制图国家标准的基本规定（2）了解常用的绘图工具，掌握其用法。
（3)常用几何图形的画法。
（4）平面图形的画法2、教学要求（1)制图的基本知识。
（2）了解绘图工具和仪器的使用方法；（3）了解机械制图国家标准简介，制图基本规格（图纸兔幅、比例、字体、图线、剖面符号、尺寸注法）和标题栏；（3）掌握几何图形画法；（4）掌握平面图形的线段分析，尺寸注法和画图步骤。
3、重点和难点(1）几何图形画法；（2)平面图形的线段分析、尺寸注法和画图步骤。
（二）正投影基础1、教学内容：（1）正投影法和三视图（2）点、直线、平面的投影（3）基本体（4）平面与立体相交(5）两回转体相交（6)轴测投影（7)组合体2、教学要求（1）正投影法和三视图·理解投影法的概念.·掌握正投影的特性。
·掌握三视图的形成、三视图之间的关系及三视图的作图方法.（2）点、直线、平面的投影·掌握点的三面投影及其规律、点的投影和该点与直角坐标的关系、画和读点的投影的方法。
《机械制图》教学大纲
《机械制图》教学大纲一、课程目标《机械制图》是一门技术基础课。
学习本课程所要达到的目标是：（1）培养阅读和绘制机械图样的能力。
（2）培养图解空间几何问题的能力。
（3）能正确使用绘图仪器和计算机绘制工程图样，能查阅有关手册和国家标准。
（4）能正确绘制中等复杂程度的零件图（视图3-5个、尺寸约40个）和装配图（非标准件15个以上）。
二、基本要求1．掌握基本的制图国家标准2. 掌握正投影的基本概念和投影基本理论；3. 掌握点、直线、平面的投影及其相对位置；4. 掌握曲线和曲面的投影，5．掌握截交线和相贯线的画法；6．了解轴测图和展开图的画法；7．掌握机件的常用表达方法；8．掌握常用标准件和常用件的规定画法；9．熟练掌握零件图和装配图的画图和看图。
三、教学内容与学时分配建议（一）绪论 1学时１．本课程的性质、任务、课程内容和学习方法。
２．机械图样及其在生产的应用。
（二）制图基础知识和技能 5学时１．绘图仪器使用２．《机械制图》国家标准介绍（图线、字体、比例、图幅）３．绘图方法和步骤４．投影基本知识、中心投影、平行投影、正投影简介５．三视图的形成及投影规律（三）点、直线、平面投影 10学时１．点、直线、平面在两、三面投影体系中的投影特征、作图方法２．点与直线、直线与直线的位置关系３．点与平面、直线与平面的位置关系４. 平面与平面的位置关系５．用换面法求直线实长、平面真形（四）基本立体的投影 8学时１．基本几何体、回转体的投影及其表面取点、线的方法２．平面与立体表面相交：特殊位置平面与平面立体相交、特殊位置平面与回转体相交３．两回转体表面相交：用积聚性、辅助平面法求两回转体的相贯线（五）组合体 10学时１．组合体的形成方式及形体分析２．组合体画法３．组合体尺寸标注４．组合体的读图方法（六）轴测图 6学时１．轴测图的基本知识２．正等轴测图３．斜二等轴测图(七)机件的表达方法 12学时１．基本视图，局部视图，斜视图，旋转视图２．剖视图基本概念、画法、标注、常用剖视的规定画法和简化画法及局部放大３．剖面的基本概念，移出剖面，重合剖面４．视图，剖面图尺寸标法５．第三角投影法简介（八）标准件和常用件 12学时１．螺纹的形成，要素，种类，规定画法，标注，螺纹上的常见结构，螺纹的测绘２．螺栓连接，双头螺柱连接，螺钉连接３．键联接４．圆柱销连接，圆锥销连接，开口销连接５．齿轮的基本知识，圆柱齿轮，圆锥齿轮，蜗杆和蜗轮画法６．弹簧的种类，圆柱螺旋压缩弹簧画法７．滚动轴承的代号，滚动轴承的简化画法（九）零件图 15学时１．零件图的作用和内容２．典型零件的表达方案和尺寸标注，３．零件的常用工艺结构４．零件上的技术要求（表面粗糙度，尺寸公差，形位公差）５．读零件图（十）装配图 15学时１．装配图的作用和内容２．装配图的表达方案和规定画法３．装配图上的尺寸标注和技术要求４．装配图上零件的序号和明细栏５．装配图工艺结构简介６．读装配图和由装配图拆画零件图７. 部件测绘（十一）焊接图 2学时１.焊接代号２.焊缝的标注方法四、其他说明１．使用本大纲可根据不同情况增删部分教学内容，亦可根据各自教学习惯和教学具体条件调整课时分配表和授课顺序。
《机械制图》课程教学大纲
《机械制图》课程教学大纲课程名称：机械制图适用专业：机械加工技术专业学习层次：中职三年一、前言1.课程定位机械制图是机械类专业的一门必修的技术基础课。
其主要任务是培养学生具有画图能力和看图能力——以培养看图能力为主，画图能力为辅。
本课程主要是研究怎样将空间物体用平面图形表达出来，怎样根据平面图形将空间物体的形状想像出来。
该课程从正投影的基本理论入手，培养学生具有一定的图形表达能力、识图能力、空间想象和思维能力及绘图实际技能，采用“教、学、做”一体化的教学模式，使学生应达到以下基本要求：（1）掌握正投影法的基础理论及其应用。
（2）熟悉正确执行制图国家标准及其有关规定。
（3）能够阅读比较复杂的机械图样，绘制（含零部件测绘）一些常用零件的机械图样，并学会完整地标注尺寸，初步学会利用计算机软件绘制简单的零部件。
（4）使学生养成认真负责的工作态度和严谨细致的工作作风。
2.课程设计思路本课程在设计思路上充分体现一体化，即：理论与实践内容一体化、知识传授与测绘练习一体化、理论与实践教师为一人的“一体化”。
《机械制图》的课程内容要经历由社会调研的行业岗位分析到典型工作任务确定，从典型工作任务对职业核心能力的要求到学习领域的设定，强调学习领域的教学内容是由多个学习任务的整合，在每个学习任务实践能力、创新能力培养开拓了新的途径，每一个学习任务对应一个典型工作过程。
任务构建中分成应知应会知识点、职业能力要点、职业素质训练三个部分，为学生素质能力、职业能力、创新能力培养开拓了新的途径，每一个学习任务对应一个典型工作过程。
在整个过程实施中要做到以下几点：（1）坚持以中职教育培养目标为依据，遵循“以应用为目的，以必需、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，力图做到“精选内容、降低理论、加强技能、突出应用”。
（2）符合学生的认识过程和接受能力，符合由浅入深、由易到难、循序渐进的认识规律。
（3）把素质的培养贯穿于教学中。
《机械制图》教学大纲
《机械制图》教学大纲一、课程基本信息中文名称：机械制图英文名称：MechanicalDrawing课程编码:IOSlll OB、10S3110B、10S4110B课程类别：专业核心课程总学时：48学时（理论学时44；实验学时4）总学分：3学分适用专业：机械设计制造及其自动化、机械电子工程、智能制造工程先修课程：无开课系部：机电工程系二、课程性质、课程目标及其对毕业要求的支撑1、课程性质《机械制图》是机械类专业学生必修的一门技术基础课，是学生学习后续专业课程和完成课程设计及毕业设计不可缺少的基础，也是机械行业从事专业技术人员必须掌握的职业技能。
2、课程目标课程目标1：掌握用正投影法表达空间几何形体和图解空间几何问题的基本原理和方法。
课程目标2：掌握并遵守《机械制图》国家标准的基本规定；具有正确使用绘图仪器的能力。
课程目标3：培养根据投影图和尺寸想象出物体的内外形状和大小的读图能力。
课程目标4：掌握组合体构型及分析方法，并能综合运用正确识读及绘制组合体三视图。
课程目标5：培养学生认真负责的工作态度、团结协作的合作精神、善于思考独立创新的开拓能力以及一丝不苟的工作作风。
本课程教学过程中，在注重学术性与专业性的同时，可通过一些案例素材以学生喜闻乐见的形式展现出来，于其中渗透着爱国情怀、科学精神、人文素养、职业伦理等，从而培养出个性与人格健全发展的高素质创新型人才。
同时，将社会主义核心价值观深入到教学中，弘扬和践行"工匠精神"，培养学生“敬业、精益、专注、创新”等不断突破自我的优良品质，为实现中华民族伟大复兴的中国梦不懈奋斗。
3、课程目标对毕业要求的支撑第一章制图的基本知识与技能［教学内容与要求］了解并遵守《技术制图》、《机械制图》国家标准对图幅、比例、图线、字体、视图、图样画法、尺寸注法等方面的基本规定。
圆周等分、锥度、斜度、圆弧连接等几何作图方法，平面图形的尺寸分析。
掌握徒手作草图的技能。
《机械制图》教学大纲(80课时)《机械制图》教学大纲(80课时)
《机械制图》课程教学大纲一、课程性质、目的和任务本课程是机械类通用工种的一门重要的技术基础课。
内容包括：图样的初步知识、几何作图、投影作图、机件的表达方法、零件图、标准件与常用件、装配图。
本课程的教学任务是：使学生掌握机械制图的基本知识、基础投影理论和有关的国家标准。
以识引绘、以画助读，着重培养识图能力。
要求图熟练地读懂中等复杂程序的零件图和一般装配图，并适当掌握绘图基本知识与技能，具有绘制一般零件图和简单装配图的能力。
二、教学基本要求较熟练地读懂中等复杂程度的各类零件图（如简单减速箱体），对较复杂的零件图（如床头箱），可以在对照半成品或毛坯的情况下读懂图样。
较顺利地读懂一般复杂程度的装配图（如简单的齿轮减速箱、车床尾、机用虎钳）。
对较复杂的装配图（如普通机床的变速箱、机械手、较复杂的夹具和模具等），会分清零件的图形轮廓、零件的相对位置、配合性质和连接形式等。
三、教学内容及要求绪论教学要求：1．明确本课程的性质、任务及重要性，树立正确的学习目的。
2．了解本课程主要内容、学习特点及学习方法。
3．了解我国工程图发展简史。
教学内容；1．机械制图及其重要性。
2．课程的主要内容及学习方法。
3．我国工程发展简介。
教学建议：讲述机械制图的重要性时，围绕图样是工程界的语言这一中心，说明机械工人为什么必须懂得图示方法明确本课程的学习目的。
2．简要介绍各章内容时不宜过细的涉及正文内容。
应向学生强调图样的严肃性，介绍本单位因图样问题产生废品，给国家造成重大损失的实例。
展示一些工厂和历届毕业生优秀的图样作业，激发学生的学习自觉性和提高学习兴趣。
讲述发展史时结合课程内容对学生进行历史唯物主义、爱国主义和理想教育。
第一章图样的初步知识教学要求：为满足学生在生产劳动中的急需，初步了解和认识图样，掌握图样的基本内容，为技能训练与下厂实习打下基础，让学生在实习教师的指导下识读简单图样。
明确投影概念掌握投影原理，以投影规律引导学生以识图为主，以练促读。
《机械制图(一)》教学大纲
《机械制图（一）》课程教学大纲一、课程基本信息二、课程目标（一）总体目标:作为一门学科入门级必修专业基础课程，本课程旨在培养学生空间思维和设计创造能力。
工程图样是表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。
本课程研究绘制和阅读工程图样的基本原理和基本方法，培养学生的读图能力、绘图能力和空间思维能力。
在整个教学过程中，注意对学生自学能力、自信心的培养；注重思维方法的训练，使学生在学习知识的同时，掌握思维方法提高解决问题的能力；对日常作业严格要求，养成对工程问题一丝不苟的作风。
最终通过课程的学习，达到对学生四种能力一即工程设计表达能力、空间思维能力、设计创新能力、工程实践能力，一种素质——即包括培养发散思维习惯、工程综合素质、质量与标准意识、设计审美意识、工作责任心的培养，为培养研究和应用型人才奠定坚实的基础。
（以三维目标即知识与技能、过程与方法、情感态度与价值观的形式反映核心素养观念和内容，其中核心素养不仅关注学生“当下发展”，更关注学生“未来发展”所需要的正确价值观念、必备品格和关键能力，即把知识、技能和过程、方法提炼为能力，把情感态度、价值观提炼为品格）（一）课程目标：（课程目标规定某一阶段的学生通过课程学习以后，在发展德、智、体、美、劳等方面期望实现的程度，它是确定课程内容、教学目标和教学方法的基础。
）课程目标1：学习和掌握用投影法表达空间几何形体和图解几何问题的基本原理和方法（支撑毕业要求1-1/H）1.1通过对点、线、面的投影的学习，掌握用投影法表达点、直线和平面和各位置线面的投影特性及作图方法、用换面法求线段实长、平面图形实形及其对投影面倾角的基本作图方法；1.2通过对空间三维立体投影的学习，掌握立体的投影特性和作图方法、在立体表面上取点、线的方法、求截交线和相贯线的基本方法；课程目标2：了解机械制图的国家标准，训练用仪器和徒手绘图的技能，掌握标注尺寸的基本方法。
（支撑毕业要求6-1/H）21通过对国家标准、绘图工具及使用、几何作图的学习，掌握机械制图的国家标准；22通过对平面图形的尺寸分析和作图步骤、绘图的方法与步骤的学习，训练用仪器和徒手绘图的技能，掌握标注尺寸的基本方法课程目标3：培养绘制和阅读图样的基本能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械制图》课程教学大纲课程名称：机械制图适用专业：机械设计制造及其自动化总学时/学分：104/ 6 理论学时： 80 实践学时：24一、说明（一）课程的性质、任务性质：本课程是一门探讨绘制机械图样的理论、方法和技术的学科基础课。
开课对象为机械设计制造及其自动化专业本科一年级学生，是学习后续课程、进行课程设计和毕业设计的必修技术基础课。
任务：1.学习投影法（主要是正投影法）的基本理论和基本应用。
2.培养绘制和阅读机械工程图样的基本能力。
3.培养图解空间几何问题的基本能力。
4.培养对三维形状与相关位置的空间逻辑思维能力和形象思维能力。
5.训练徒手绘图、仪器绘图和计算机绘图的能力。
6.学习与机械图样有关的机械设计和制造工艺方面的知识。
（二）课程的教学要求通过本课程的学习使学生了解《技术制图》、《机械制图》国家标准中的一般规定，会查阅有关国家标准；掌握正投影的基本理论，了解点、线、面的投影特性；熟悉机件常用表达方法及标准件、常用件的规定画法，掌握阅读零件图和装配图的方法、步骤，并能绘制简单的零件图；了解计算机绘图的基本知识。
（三）课程考核办法由于本课程实践性很强，除完成必需的课外小作业（配套习题集习题作业）外 , 还要利用实验课教学进行绘图、阅读工程图样训练。
所以该课程的考核分两部分成绩。
期末考试占总成绩的50%, 平时考勤、手工绘图等占总成绩的50% 。
即学生最终成绩＝期末考试试卷分数×50%+ 平时总评分数×50%二、讲授内容绪论（一）教学目标本课程的学习目的、任务和学习方法；工程图学的发展概况；投影的基本概念；平行投影的特性；三面投影图的形成及其特性。
（二）教学重难点重点：课程目标与学习方法；平行投影的特性；三面投影图的形成及其特性；基本形体的投影难点：三面投影图的特性（三）学时分配（黑体、小四、不加粗）2学时第1章制图的基本知识与技能（一）教学目标通过本章知识学习要求同学掌握国家标准对制图的基本规定，熟悉各类图线的规定画法和用途，初步了解尺寸标注，掌握徒手绘图能力，掌握绘图工具、仪器的使用方法，会使用制图工具抄绘一般的工程零件图。
（二）教学重难点教学重点：国家标准有关机械制图的基本规定教学难点：几何图形的作图方法（三）学时分配3学时（四）教学主要内容1 制图国家标准的基本规定1.1 图纸幅面和格式1.2 标题栏和明细栏1.3 比例1.4 字体1.5图线1.6尺寸标注2 尺规绘图2.1 绘图工具和仪器的使用方法2.2 几何作图的基本原理和方法2.3 平面图形画法3 徒手绘图3.1 概述3.2 草图的徒手绘制技巧4 计算机绘图第2章几何元素的投影（一）教学目标通过本章知识学习要求同学了解投影法的概念及分类，掌握点、直线、平面的投影特性(三面投影)、直线段的实长和对投影面的倾角，能判断空间两直线的相对位置，能够判别点、线、平面投影的相对位置关系，理解投影变换（换面法）。
（二）教学重难点教学重点：直线的投影、平面的投影教学难点：1.直线与平面、平面与平面的相对位置2.投影变换（三）学时分配13学时（四）教学主要内容1 点的投影1.1 点在两投影面体系中的投影1.2 点在三投影面体系中的投影1.3 两点的相对位置2 直线的投影2.1 各种位置直线的投影特性2.2 直线段的实长和对投影面的倾角2.3 直线上的点2.4 两直线的相对位置3 平面的投影3.1 各类平面的投影特性3.2 平面上的点和直线4 直线与平面、平面与平面的相对位置4.1 平行问题4.2 相交问题4.3 垂直问题5 投影变换5.1 投影变换的方法5.2 变换投影面法2.6 综合问题解题示例第3章曲线与曲面（一）教学目标通过本章知识学习要求同学了解曲线的形成与投影、曲面的形成与表达方法。
（二）教学重难点教学难点：曲面的表达方法（三）学时分配2学时（四）教学主要内容1 曲线的形成与投影1.1 圆的投影1.2 圆柱螺旋线2 曲面的形成与表达方法2.1 概述2.2 柱面2.3 锥面2.4 曲线回转面2.5 螺旋面第4章立体及其表面交线（一）教学目标通过本章知识学习要求同学掌握平面基本体、曲面基本体的三视图及其表面点的投影、可见性分析，理解截交线、相贯线的基本性质，掌握平面与立体相交的截交线作图，掌握正交情况下两立体表面的相贯线作图，了解其它相交情况下相贯线的作图方法。
（二）教学重难点教学重点：1.基本体的三视图及其表面点的投影2. 截交线的分析和作图教学难点：1.基本体表面点的投影可见性分析教学重点：2.相贯线的分析和作图（三）学时分配14学时（四）教学主要内容1 立体的投影1.1平面立体的投影1.2曲面立体的投影2 平面与立体相交2.1平面与平面立体相交2.2平面与曲面立体相交3 立体与立体相交3.1圆柱3.2圆锥3.3圆球第6章组合体（一）教学目标通过本章知识学习要求同学学会运用形体分析法和线面分析法进行组合体的画图、看图、尺寸标注，做到投影正确，能看懂一般形体的三视图，会画简单组合体的三视图。
（二）教学重难点教学重点：组合体视图的阅读教学难点：组合体视图的画法与阅读（三）学时分配6学时（四）教学主要内容1.组合体的组成方式及表面过渡关系1.1组合体的组成方式1.2形体间的表面过渡关系2.组合体视图的画法2.1叠加型组合体视图2.2切割型组合体视图3.组合体视图的尺寸标注3.1组合体尺寸标注的基本要求3.2组合体的尺寸分析3.3组合体尺寸标注中应注意的问题3.4标注实例4.组合体视图的阅读4.1读图的基本方法4.2综合举例第5章轴测投影及其草图速画技术（一）教学目标通过本章的学习，学生应了解轴测图的形成、画法和应用，熟悉轴测图的投影特点。
掌握正等测和斜二测的画图方法。
进一步培养空间想象能力和创新构型能力。
（二）教学重难点教学重点：掌握简单立体正等轴测图的画法教学难点：掌握简单立体正等轴测图的画法（三）学时分配2学时（四）教学主要内容1.轴测投影的基本原理2.正等轴测图2.1正轴测图的轴间角和轴向伸缩系数2.2平面立体的正等轴测图画法2.3圆的正等轴测投影2.4曲面立体的正等轴测图画法3.斜二轴测图4.轴测投影图的选择5.正等轴测图的草图画法第7章机件图样的画法（一）教学目标通过本章知识学习要求同学学会各种视图、剖视图、断面图的画法以及简化画法，初步做到视图选择和配置恰当；会绘制一般难度的剖视图和断面图，了解一些常见结构的规定画法和简化画法。
（二）教学重难点教学重点：剖视图与断面图教学难点：剖视图（三）学时分配11学时（四）教学主要内容1.视图1.1基本视图1.2向视图1.3局部视图1.4斜视图2.剖视图2.1剖视图的形成、画法及标注2.2剖视图的种类2.3剖切平面的种类3.断面图3.1断面图的形成3.2断面图的分类、画法及标注4.其它表达方法4.1局部放大图4.2简化画法第8章标准件与常用件（一）教学目标通过本章知识学习要求同学学会螺纹、螺纹联接的画法及标注，了解齿轮、键、销、弹簧及滚动轴承的表达方法，能查阅和使用有关手册和国家标准。
（二）教学重难点教学重点：螺纹及螺纹紧固件教学难点：螺纹紧固件（三）学时分配7学时（四）教学主要内容1.螺纹1.1螺纹的形成与主要参数1.2螺纹的规定画法2.螺纹紧固件2.1常见螺纹紧固件及其标记2.2螺纹紧固件连接的画法3.齿轮3.1齿轮的分类3.2直齿圆柱齿轮的参数3.3圆柱齿轮的规定画法4.键、销4.1键连接4.2销连接5.滚动轴承5.1滚动轴承的结构和类型5.2滚动轴承的代号5.3滚动轴承的画法6.弹簧6.1圆柱螺旋压缩弹簧各部分名称及尺寸计算6.2圆柱螺旋压缩弹簧的规定画法第9章零件图（一）教学目标通过本章知识学习要求同学培养阅读零件图的基本能力，能看懂简单零件图并绘制简单零件图，掌握零件图的技术要求，了解常见的零件工艺结构。
（二）教学重难点教学重点：零件图的读图教学难点：零件的测绘（三）学时分配10学时（四）教学主要内容1.零件及零件图1.1零件的概念及其分类1.2零件图的概念及内容2.零件图的视图选择2.1主视图的选择2.2其它视图的选择2.3典型零件的视图选择3.零件图的尺寸标注3.1基本要求3.2尺寸基准的选择3.3合理标注尺寸应注意的问题4.零件的结构工艺性4.1铸造零件的工艺结构4.2加工面的工艺结构5.零件图的技术要求5.1表面粗糙度5.2公差与配合5.3几何公差及其标注6.零件图的读图6.1读零件图的方法与步骤6.2读图示例7.零件的测绘7.1零件测绘的方法和步骤7.2零件测绘的注意事项第10章装配图（一）教学目标通过本章知识学习要求同学学会看装配图的方法和步骤，能看简单的装配图，了解装配图的内容，掌握装配图的标注和明细栏，了解装配图拆画零件图的方法、步骤。
（二）教学重难点教学重点：装配图的读图教学难点：装配图的读图（三）学时分配6学时（四）教学主要内容1.装配图的作用和内容1.1装配图的作用1.2装配图的内容2.装配图的表达方法2.1装配图的规定画法2.2装配图的特殊表达方法3.装配结构的合理性4.装配图的画法4.1了解部件的装配关系和工作原理4.2确定表达方案4.3画装配图5.读装配图5.1读装配图基本要求5.2读装配图的方法和步骤5.3由装配图拆画零件图第11章机械零件测绘（一）教学目标通过本章知识学习要求同学学会零部件测绘的基本知识。
（二）教学重难点教学重点：常见零部件的测量教学难点：常见零部件的测量（三）学时分配4学时（四）教学主要内容1.零部件测绘概述1.1零部件测绘应用1.2零部件测绘步骤1.3零部件测绘的准备工作2.零部件的拆卸2.1零部件的拆卸步骤2.2常用拆卸工具及其使用方法2.3常见零部件的拆卸方法2.4拆卸中的注意事项2.5零部件的清洗3.零部件的测量3.1通用量具及其使用方法3.2其他常用量具及其使用方法3.3常用测量方法和技巧3.4测量工具的维护与保养4.草图绘制与尺寸圆整4.1零件草图的绘制4.2典型零件的表达方法4.3测绘中的尺寸圆整4.4标准件和标准部件的处理方法5.常见零件的测绘方法5.1轴套类零件的测绘5.2盘盖类零件的测绘5.3箱体类零件的测绘三、实践环节教学内容（一）实践要求通过实践环节学习，使学生加深巩固机械制图的基本内容，在实训中抽查自己对制图知识的掌握情况；培养自己的空间想象能力、二维图形绘制能力、三维模型构思能力、机械零件表达能力、创新能力和实践动手能力，是对机械制图课程的综合运用及深化；使学生加深对制图课程中形体分析方法的理解，培养学生应用绘图及制图知识表达机件、学习机械零部件及装配图的测绘。
（二）实践内容学时类型四、选用教材及主要参考书教材：王兰美，殷昌贵等．《画法几何及工程制图》．北京：机械工业出版社．2014.5主要参考书目：1.杨惠英.《机械制图》.北京:清华大学出版社.2002.82.刘朝儒.《机械制图》.北京:高等教育出版社.20013.王巍.《机械制图》.北京:高等教育出版社.2007.34.满维龙，吴明明等．《机械制图》．北京：北京理工大学出版社．2012.7执笔人：周金霞审核人：朱永刚制（修）订时间：2014.11.10。
