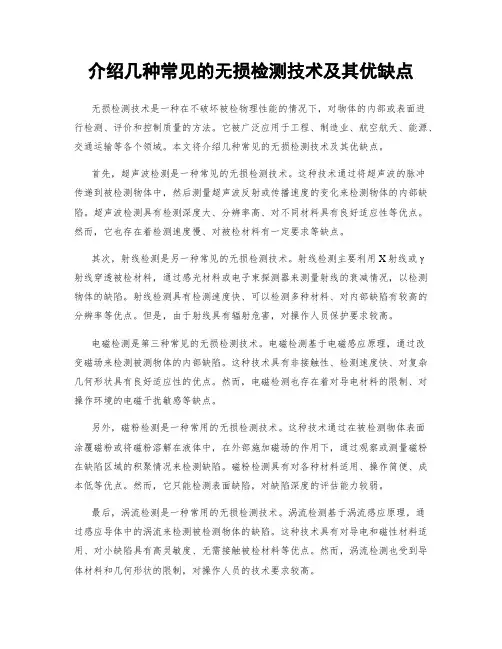

介绍几种常见的无损检测技术及其优缺点无损检测技术是一种在不破坏被检物理性能的情况下,对物体的内部或表面进行检测、评价和控制质量的方法。
它被广泛应用于工程、制造业、航空航天、能源、交通运输等各个领域。
本文将介绍几种常见的无损检测技术及其优缺点。
首先,超声波检测是一种常见的无损检测技术。
这种技术通过将超声波的脉冲传递到被检测物体中,然后测量超声波反射或传播速度的变化来检测物体的内部缺陷。
超声波检测具有检测深度大、分辨率高、对不同材料具有良好适应性等优点。
然而,它也存在着检测速度慢、对被检材料有一定要求等缺点。
其次,射线检测是另一种常见的无损检测技术。
射线检测主要利用X射线或γ射线穿透被检材料,通过感光材料或电子束探测器来测量射线的衰减情况,以检测物体的缺陷。
射线检测具有检测速度快、可以检测多种材料、对内部缺陷有较高的分辨率等优点。
但是,由于射线具有辐射危害,对操作人员保护要求较高。
电磁检测是第三种常见的无损检测技术。
电磁检测基于电磁感应原理,通过改变磁场来检测被测物体的内部缺陷。
这种技术具有非接触性、检测速度快、对复杂几何形状具有良好适应性的优点。
然而,电磁检测也存在着对导电材料的限制、对操作环境的电磁干扰敏感等缺点。
另外,磁粉检测是一种常用的无损检测技术。
这种技术通过在被检测物体表面涂覆磁粉或将磁粉溶解在液体中,在外部施加磁场的作用下,通过观察或测量磁粉在缺陷区域的积聚情况来检测缺陷。
磁粉检测具有对各种材料适用、操作简便、成本低等优点。
然而,它只能检测表面缺陷,对缺陷深度的评估能力较弱。
最后,涡流检测是一种常用的无损检测技术。
涡流检测基于涡流感应原理,通过感应导体中的涡流来检测被检测物体的缺陷。
这种技术具有对导电和磁性材料适用、对小缺陷具有高灵敏度、无需接触被检材料等优点。
然而,涡流检测也受到导体材料和几何形状的限制,对操作人员的技术要求较高。
总而言之,无损检测技术在各个领域中发挥着重要的作用。
超声波检测、射线检测、电磁检测、磁粉检测和涡流检测是常见的无损检测技术,每种技术都有其独特的优点和缺点。
