单节锂电池电量指示电路
开关型单节锂电池充电和升压放电控制芯片HB6266C
开关型单节锂电池充电和升压放电控制芯片HB6266C功能特性简述●适用于单节锂离子/锂聚合物高效率同步Buck充电器●电池反向放电高效同步Boost控制器●最大10V输入电源耐压●电池放电可低至3V●0.5％的充电电压控制精度● 1.5%的放电升压控制精度●ISET脚充电使能和电流设置●单键飞梭功能●Boost自动检测负载进入待机模式●待机模式总电流小于10uA●ILOAD脚放电电流待机阈值设置●恒压充电电压值可通过外接电阻微调●内置软启动●内置Boot-Strap二极管●峰值电流模补偿内置●开关频率750KHz●充电状态指示，电池电量指示●内置最大100mA电流LED驱动●电池短路检测，保护●内置过温关断●电池充电过压保护●电源输入限流DPM，过流保护●Cycle-by-cycle限流●Boost输出过流保护●外置充电时间设置●内置输入欠压过压保护●工作环境温度范围：-40℃～125℃●TSSOP-24或QFN-24封装应用●手持设备●PDVD，PDA和智能手机●电源管理概述HB6266为同步开关型高效锂离子/锂聚合物电池充电和升压放电控制芯片，非常适合于便携式设备的电源管理应用。
HB6266的充电集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，而放电部分具有自动检测负载进入待机模式和电池电量过低报警功能。
HB6266对电池充电分为三个阶段：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。
HB6266内置输入电源限流环路，可根据负载情况动态调节电流分配，并具有快速响应和过流关断的功能。
HB6266集成的电池容量检测指示灯，无论在充电还是放电状态均可有效指示电池剩余电量。
HB6266内置LED手电筒驱动，由单键飞梭控制。
HB6266内置过温保护，充电时间限制，Cycle-by-cycle限流，Boost输出过流，过压及短路保护，确保芯片安全工作。
TC4056(1A线性锂离子电池电器)
TC4056(文件编号：S&CIC1007)1A线性锂离子电池电器一、产品描述TC4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的ESOP8/DIP8封装与较少的外部元件数目使得TC4056成为便携式应用的理想选择。
TC4056可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056将自动终止充循环。
当输入电压（交流适配器或USB电源）被拿掉时，TC4056自动进入一个低电流状态，将电池漏电流降至2uA以下。
TC4056在有电源时也可置于停机模式，以而将供电电流降至55uA。
TC4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
二、特点➢高达1000mA的可编程充电电流➢无需MOSFET、检测电阻器或隔离二极管➢用于单节锂离子电池、采用SOP封装的完整线性充电器➢恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能➢精度达到±1.5%的4.2V预设充电电压➢用于电池电量检测的充电电流监控器输出➢自动再充电➢充电状态双输出、无电池和故障状态显示➢C/10充电终止➢待机模式下的供电电流为55uA➢ 2.9V涓流充电器件版本➢软启动限制了浪涌电流➢电池温度监测功能➢采用8引脚封装（ESOP-8，DIP-8）三、产品应用➢移动电话、PDA ➢MP3、MP4播放器➢数码相机➢电子词典➢GPS➢便携式设备、各种充电器四、绝对最大额定值➢输入电源电压（V cc）：-0.3V~8V ➢PROG：-0.3V~ V cc +0.3V➢BA T：-0.3V~ 7V➢GHRG：-0.3V~ 10V➢STDBY：-0.3V~ 7V➢TEMP：-0.3V~ 7V➢CE：-0.3V~ 7V ➢BA T短路持续时间：连续➢BA T引脚电流：1200mA➢PROG引脚电流：1200uA➢最大结温：145℃➢工作环境温度范围：-40℃~85℃➢贮存温度范围：-65℃~125℃➢引脚温度（焊接时间10秒）：260℃TC4056(文件编号：S&CIC1007)1A线性锂离子电池电器五、完整的充电循环（1000mAh电池）六、封装/订购信息及功能➢TEMP（引脚1）：电池温度检测输入端。

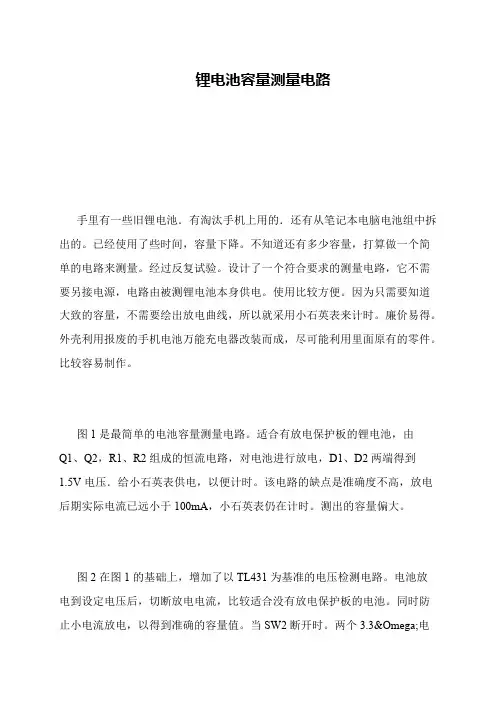

锂电池容量测量电路
锂电池容量测量电路
手里有一些旧锂电池．有淘汰手机上用的．还有从笔记本电脑电池组中拆出的。
已经使用了些时间，容量下降。
不知道还有多少容量，打算做一个简单的电路来测量。
经过反复试验。
设计了一个符合要求的测量电路，它不需要另接电源，电路由被测锂电池本身供电。
使用比较方便。
因为只需要知道大致的容量，不需要绘出放电曲线，所以就采用小石英表来计时。
廉价易得。
外壳利用报废的手机电池万能充电器改装而成，尽可能利用里面原有的零件。
比较容易制作。
图1是最简单的电池容量测量电路。
适合有放电保护板的锂电池，由
Q1、Q2，R1、R2组成的恒流电路，对电池进行放电，D1、D2两端得到
1.5V电压．给小石英表供电，以便计时。
该电路的缺点是准确度不高，放电后期实际电流已远小于100mA，小石英表仍在计时。
测出的容量偏大。
图2在图1的基础上，增加了以TL431为基准的电压检测电路。
电池放
电到设定电压后，切断放电电流，比较适合没有放电保护板的电池。
同时防止小电流放电，以得到准确的容量值。
当SW2断开时。
两个3.3Ω电。
锂电池充电电路图 感觉是是单节的
简单可靠的锂电池充电方案补充说明：以下为首发内容，改进电路在第3页第81贴和第113贴。
最近买了些锂电池，尤其是没有保护板的，打算串并联成电池组。
但锂电池骄气，担心万一过流短路，因此设计了一个简单的锂电池充电电路，借这里人气旺盛贴在此处，虽然题目上说“出售”，那只是靠题罢了，实际售价为0，无偿提出供讨论。
电路很简单，元件很容易廉价获得，适用范围很宽，可以适应1节－4节串连电压，充电电流可以通过元件参数选择，充电特性也比较理想，原理如下：由LM317和R1、R2、R3组成一个典型的恒流电路（431暂时认为断开R4比较大可以先不看）。
当电压不太高时保持恒定的充电电流。
以两节电池充电为例，理想状态下，充电电流应该是电压达到8.3V前一直保持恒定。
当A点电压达到拐点值8.3V时，经过R4、R5分压，TL431开始导通，并把LM317的基准点电压从8.3V逐渐拉下。
所谓拐点就是指电流开始下降的那点。
直到电压达到8.4V的0电流点，A点仍然保持这个8.3V电压，LM317的输出Vout下降到8.4V，其调整端下降到7.17V。
电池电压为8.3V时（拐点）各点的电压都标在图上，充电截止（8.4V）的各点电压以括号形式也标在后边。
上传的图像元件选择LM317，三端可调串连稳压块，选塑封的，LM317T，常用。
根据电流不同，应选用相应的散热片。
TL431，三端可调并联稳压块，与一个小三极管外形一样，常用。
RL就是外接被充电池。
电流采样电阻R1，计算方法是R1 = 1.23 / 充电电流。
例如，若充电电流为0.3A，则电阻应该选择4.1欧。
这个电阻一般要选择功率大一些的，比如1A就应该是2W的。
可调电阻R4可以选择那种篮色的精密多圈，取比额定值大一些的，比如23.2k的就可以选择25K的多圈。
若嫌多圈太贵或难找，也可以用一个固定电阻串连一个普通可调电阻。
例如23.2k 的就可以选择22k固定加一个2.2k－3.9k可调节的，以便进行精细调节。
一种基于MAX471芯片的锂电池充电电量显示与监控电路
一种基于MAX471芯片的锂电池充电电量监测电路的设计与实现----------------三峡电力职业学院刘远明摘要：本文提供了一种基于MXA471芯片的锂电池充电监测电路，通过该芯片实时检测电路对锂电池的充电电流值，配合充电管理芯片，实现了对充电电流，充电电压，充电电量，电池温度等的实时检测和显示，当电池温度、充电电压等方式异常时，电路会及时报警，避免充电事故的发生，本文对电路原理，方法，相关器件都做了详细介绍。
引言：随着便携式电器设备的普及，锂电池的使用已随处可见，从手机到平板，从各种便携式仪器仪表到学生的各种科技活动，使用的电源基本都选择了锂电池。
但，使用锂电池就离不开充电器，一个好的，功能完备的充电器对正确，安全使用锂电池及其重要。
在对锂电池充电时，经常因为电池或充电器的原因，充电充了很长时间，取下电池使用时，电池还是没电，或一会又没电了，有的电池，在充电过程中，电池发热甚至发生爆炸事故，因此，在充电过程中，对电池的充电情况进行实时监测，出现问题时能及时发现，确保充电过程有效，安全得进行。
这里提供一种基于MAX471芯片的充电监测电路，可以较好的实现锂电池充电的安全、有效的目标。
1、MAX471芯片介绍：1.1 MAX471芯片性能特点MAX471 是美国Maxim 公司向市场推出的一种新型的、高精度的电流检测放大器，主要用于笔记本电脑、手机、便携式测量仪、能源管理系统等中的电流监测单元在电流测量技术中。
在电流测量中，为了减少测量电路对被测电流的影响, 通常采用在被测电路中串联一只小阻值的取样电阻进行I-V 转换, 再经过差分放大电路实现小电压放大的方法来测得电路中的电流值，测量精度要求越高, 线路就越复杂。
MAX471内部有一个35mΩ的电流采样电阻, 可以测量±3A的电流。
MAX471 有一个电流输出端, 只需外接一个电阻, 将电流转换成对地电压, 就可组成高精度的电流监测电路。

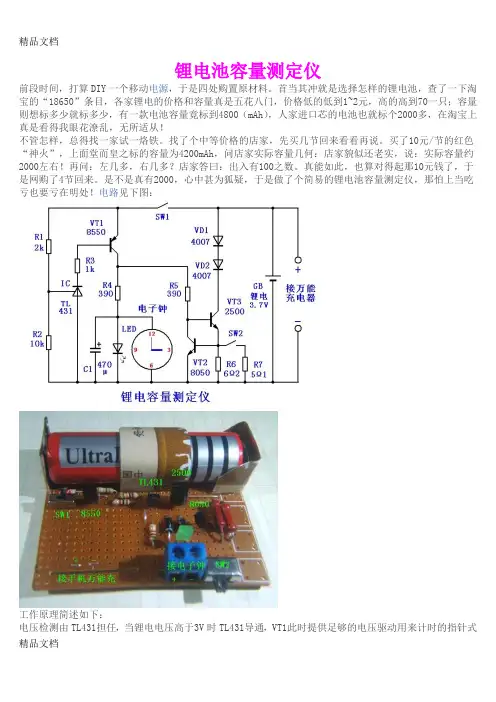

(整理)锂电池容量测定仪电路 完整版
锂电池容量测定仪前段时间，打算DIY一个移动电源，于是四处购置原材料。
首当其冲就是选择怎样的锂电池，查了一下淘宝的“18650”条目，各家锂电的价格和容量真是五花八门，价格低的低到1~2元，高的高到70一只；容量则想标多少就标多少，有一款电池容量竟标到4800（mAh），人家进口芯的电池也就标个2000多，在淘宝上真是看得我眼花潦乱，无所适从！不管怎样，总得找一家试一烙铁。
找了个中等价格的店家，先买几节回来看看再说。
买了10元/节的红色“神火”，上面堂而皇之标的容量为4200mAh，问店家实际容量几何：店家貌似还老实，说：实际容量约2000左右！再问：左几多，右几多？店家答曰：出入有100之数。
真能如此，也算对得起那10元钱了，于是网购了4节回来。
是不是真有2000，心中甚为狐疑，于是做了个简易的锂电池容量测定仪，那怕上当吃亏也要亏在明处！电路见下图：工作原理简述如下：电压检测由TL431担任，当锂电电压高于3V时TL431导通，VT1此时提供足够的电压驱动用来计时的指针式电子钟，使其开始计时。
同时也为恒流产生电路VT2、VT3提供足够的基极电流，使VT3开始恒流放电。
开关SW2断开时放电电流为100mA，合上后放电电流为200mA。
当锂电池放电电压下降到3V以下时，电压检测器件TL431断路，使VT1、VT2、VT3均停止工作，VT3停止放电，电子钟也同时停止计时。
我们根据放电电流和电子钟的走时时间即可算出锂电池的容量。
测量步骤：1．将锂电池充电到4.2V，就用手机万能充给待测电池充电。
2．将电子钟拨到0点，并接到测试仪的相应端口（见图1）；3．根据电池容量的大小选择放电电流为100mA或200mA；4．合上开关SW1，这时指示灯LED应该点燃，时钟开始走时；5．直到时钟停走，指示灯熄灭，电路自动停止放电；6．及时断开开关SW1，使电池完全断电。
记下放电终止时间：可以看到时间指示为9小时又13分。
数字万用表改单节3.7V锂电池供电
数字万用表改单节3.7V锂电池供电手头上有两块数字万用表。
一块是优利德UT70A，算是比较好的牌子吧，表身比较厚实，平时用。
另一块是EXCEL DT9205A，很普通的表，偶尔用，一般是需要同时用两块表分别测量电流和电压时才会用到它。
之前为UT70A买了一个6F22样式封装的2串8.4V锂电池，免去了经常换9V电池的庥烦。
前几天给这块电池充电，想拿DT9205A来用一下，发现已经开不了机了，其内的9V电池换上还没用过几次，因为放置时间长就没电了。
这样算起来，DT9205A单次使用成本也太高了，一块9V电池没得用几次就用不了了，手头上又有好多块闲置的锂电池，于是想把DT9205A换成用单节锂电池供电。
当然，单节锂电池标称是3.7V，最高4.2V，是不能直接用来给数字万用表供电的，需要升压。
但主要问题不是在升压，而是希望万用表外观上不要有变化，它原有的电源开关能对升压模块起作用，并且不会影响万用表的任何功能。
也就是说，当使用万用表原有的电源开关关机的时候，升压模块的电源也被切断，而不是另外给升压模块加一个开关。
如果万用表有自动关机功能，也希望它自动关机时（此时电源开关是接通的），升压模块的电源也被切断。
如果万用表的电源开关是简单的硬开关，就没有什么可说的了。
很好办，只要将开关后的电路切断，串入升压模块就行了，见图1。
图1但DT9205A是有自动关机功能的，也就是如果使用之后忘记关机，经过一定时间，它也会自动关机。
自动关机之后电源开关是按下的状态，即“开”的状态，我希望这时候升压模块的电源也被切断，所以，图1的方法是行不通的。
有自动关机功能的万用表，它的电源开关不是简单的硬开关，还必定有电子开关在起作用，否则电源开关在按下的状态不可能关机。
所以，对这样的万用表进行供电改造，要搞清楚它的电子开关部分的工作原理。
没有DT9205A的电路图，要搞清楚它的电子开关部分的工作原理，就得有这部分的电路图，只能根据实物绘制。
单片机的锂电池充放电电路设计-电路设计论文-设计论文
单片机的锂电池充放电电路设计-电路设计论文-设计论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——【摘要】随着科学技术的不断完善和发展，移动智能产品的功能日益多元化，其使用越来越频繁，各类数码产品的锂电池不能满足用户的需求，移动电源在人们的生活中得到广泛的应用。
移动电源的储能单元一般都是锂电池，本文通过分析锂电池的主要工作愿和能力，分析其充电和放电的主要特征，完善锂电池充电和放电的设计，并且提出了具体的设计方案，提升移动电源的实用性。
【关键词】锂电池；移动电源；充电；放电随着移动互联网的不断发展，智能终端得到普及，可携带式的移动电子产品得到人们的青睐。
智能手机、平板电脑等设备都需要采用锂电池供电，但是人们对这些电子产品非常依赖，常常出现电力不足的情况。
现在各类数码产品的功能非常完善，而且使用也非常频繁，完善电子产品的锂电池的性能显得非常关键。
为了确保外出时电子产品可以保持充足的电量，很多用户都会采用移动电源给电子产品充电。
移动电源中由锂电池供电，其在平板电脑、数码相机中也得到了应用。
移动电源技术突破了固定电源的局限性，在锂电池发展中也是一项突破。
本文结合单片机技术，分析锂电池充电和放电的设计。
1充电和放电电路系统结构及锂电池的优势1.1充电和放电电路系统结构移动电源俗称充电宝，其中有锂电池作为储能电源，借助升压和降压的方式，对电力进行释放和保存，结合了储存电能和提供电能的功能，其体积比较小，携带非常方便，可以给各类数码产品随时充电。
充电和放电系统主要是由控制电路、升压电路和充电管理电路等构成。
升压电路主要起到输出断路和保护电路的效果，移动电源的锂电池主要起到充电、放电和保护电路的效果，系统供电管理电路主要起到电量的检测效果。
充电系统的质量受到充电电池的材料、体积和容量等影响。
由于锂电池与其他类型的电池比较而言，其质量比较小，而且体积不大，放电量不大，可以进行快速的充电，在各类智能设备的充电中得到广泛的应用。
锂电池容量测量电路
手里有一些旧锂电池．有淘汰手机上用的．还有从笔记本电脑电池组中拆出的。
已经使用了些时间，容量下降。
不知道还有多少容量，打算做一个简单的电路来测量。
经过反复试验。
设计了一个符合要求的测量电路，它不需要另接电源，电路由被测锂电池本身供电。
使用比较方便。
因为只需要知道大致的容量，不需要绘出放电曲线，所以就采用小石英表来计时。
廉价易得。
外壳利用报废的手机电池万能充电器改装而成，尽可能利用里面原有的零件。
比较容易制作。
图1是最简单的电池容量测量电路。
适合有放电保护板的锂电池，由Q1、Q2，R1、R2组成的恒流电路，对电池进行放电，D1、D2两端得到1.5V电压．给小石英表供电，以便计时。
该电路的缺点是准确度不高，放电后期实际电流已远小于100mA，小石英表仍在计时。
测出的容量偏大。
图2在图1的基础上，增加了以TL431为基准的电压检测电路。
电池放电到设定电压后，切断放电电流，比较适合没有放电保护板的电池。
同时防止小电流放电，以得到准确的容量值。
当SW2断开时。
两个3.3Ω电阻串联．放电电流大约是100mA，与石英表的走时时长相乘即是电池容量(mAh)，闭合开关Sw2，放电电流加倍，即200mA，可以节省一半测试时间，用于较大容量的电池测量。
如果只是测量小容量锂电池，SW2可不装。
恒流电路的工作与否，由Ic1和R7、R8的分压决定。
本电路的截止工作电压设计为3.3v，当然也可改成其他电压(如截止在3V)，只需调整R7、R8即可。
截止电压设定在3.3V，是因为试验中发现锂电池电压下降到3.3V时，放电电流已经降到不足100mA，实际所余电量已经不多，截止电压过低对电池不利。
R6提供一个正反馈，可以使电路加快反转，同时产生一个约0.3V的回差，电池电压降到3.3V，电路截止后会立刻上升至3.5v左右，此电阻可以避免电路频繁动作。
LED3和IC2组成放电指示电路。
放电过程中LED3以2Hz的频率闪烁，IC2有TO92和软封装两种封装形式，它的管脚排列如图2中所示。
不区分正负极的单节锂电池充电电路_CN209282902U
3 .根据权利要求1所述的不区分正负极的单节锂电池充电电路，其特征在于，所述NMOS 管设有两个，所述NMOS管均采用WST3400 NMOS管。
( 57 )摘要 本实用新型涉及充电技术领域，公开了一种
不区分正负极的单节锂电池充电电路，包括电源 输入端 、PMOS管 、NMOS管 、锂电 充电 IC 、电 容以 及 电阻 ，所述电 源输入端与所述PMOS管、NMOS管、锂 电 充电 IC 、电 容以 及电阻电 连接 ，所述电 源输入 端不区分正负极，所述电容并联在整流后的充电 电 压两端 ，用于稳压滤波 ，所述电 阻 将整流 后的 充电电压分压，所述锂电充电IC输出电压为锂电 池充电。本实用新型的技术方案能够在接入2PIN 触点充电输入插头充电的时候，硬件自动检测到 充电电 流方向 ，自动切换对应输出通道进行充 电 ，不再需要判断充电输入正负极。
1/3 页
不区分正负极的单节锂电池充电电路
技术领域 [0001] 本实用新型涉及充电技术领域，特别涉及一种不区分正负极的单节锂电池充电电 路。
背景技术 [0002] 目前，市面上常见的不区分正负极的单节锂电池充电电路，主要由USB 母头，锂电 充电IC，贴片电阻 ，贴片电容，贴片LED等元器件组成，外接上锂电池，然而，当接上USB充电 时，充电电路只能通过固定的正负极充电 ，在某些特定的设计(2PIN触点充电输入插头) ，不 区分正负极，对电路提出了更高的兼容性要求，不能满足使用要求。
4 .根据权利要求1所述的不区分正负极的单节锂电池充电电路，其特征在于，所述锂电 充电IC采用LP4065AB6F锂电充电IC。
TP4056_1A线性锂电池充电电路
眠模式，BAT 管脚的漏电流小于 2uA。BAT 管脚向电池提供充电电流和 4.2V 的限制电 压。
（引脚 6）：电池充电完成指示端。
当电池充电完成时
被内部开关拉到
低电平，表示充电完成。除此之外，
管脚将处于高阻态。
（引脚 7）漏极开路输出的充电状态
指示端。当充电器向电池充电时，
管
脚被内部开关拉到低电平，表示充电正在进
电流在达到最终浮充电压之后降至设定值 1/10 时，TP4056 将自动终止充电循环。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4056 自动进入一个低电流状
态，将电池漏电流降至 2uA 以下。TP4056 在有电源时也可置于停机模式，以而将供电
电流降至 55uA。TP4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个
设计的线性充电器电路，利用芯片内部的功率
晶体管对电池进行恒流和恒压充电。充电电流
可以用外部电阻编程设定，最大持续充电电流
可达 1A，不需要另加阻流二极管和电流检测电
阻。TP4056 包含两个漏极开路输出的状态指示
输出端，充电状态指示端
和电池故障状态
指示输出端
。芯片内部的功率管理电路
在芯片的结温超过 145℃时自动降低充电电流，
用于指示充电、结束的 LED 状态引脚。
特点
绝对最大额定值
·高达 1000mA 的可编程充电电流 ·无需 MOSFET、检测电阻器或隔离二极管 ·用于单节锂离子电池、采用 SOP 封装的完整
线性充电器 ·恒定电流/恒定电压操作，并具有可在无过热
危险的情况下实现充电速率最大化的热调节 功能 ·精度达到±1%的 4.2V 预设充电电压 ·用于电池电量检测的充电电流监控器输出 ·自动再充电 ·充电状态双输出、无电池和故障状态显示 ·C/10 充电终止 ·待机模式下的供电电流为 55uA ·2.9V涓流充电器件版本
锂电池充电电路-保护方案设计
锂电池特性首先，问一句简单的问题，为什么很多电池都是锂电池？锂电池，工程师对它都不会感到陌生。
在电子产品项目开发的过程中，尤其是遇到电池供电的类别项目，工程师就会和锂电池打交道。
这是因为锂电池的电路特性决定的。
众所周知，锂原子在化学元素周期表中排在第三位，包含3个质子与3个电子，其中3个电子在锂原子核内部的分布对它的化学与物理特性起到决定性作用。
元素周期表锂原子核外层的3个电子，只有最外层的1个电子是自由电子，另外2个电子不属于自由电子，也就是不参与锂原子的电子性能。
为什么会选用锂元素作为电池的材料呢？这是因为，锂原子虽然最外层只有1个电子，但它的相对原子质量却仅仅只有7。
换句话说，在相同的质量密度条件下，锂原子所带的电能是最多的。
以铝元素为例进行对比，可以直观的得出结论。
铝元素，在元素周期表排在13位，最外层自由移动的电子数是3，相对原子质量是27。
也就是如果用质量为27的铝元素制造电池，它的电能是3；如果用相同质量为27的锂元素制造电池，它的电能是27*（1/7），大约为3.86。
显然，在电能方面，锂元素的3.86是要超过铝元素的3。
这就是为什么锂电池如此受欢迎的原因理论解释。
锂电池的充电电路在了解完锂电池的基本电路特性后，工程师在开发带有锂电池供电的项目时，就会面临锂电池的充电电路问题。
锂电池的电压为3.0V ~ 4.2V 之间变化，也就是锂电池的最大电压为4.2V，最小电压为3.0V。
最大电压与最小电压，对于锂电池而言，隐藏着什么电路含义呢？单节锂电池最大电压是4.2V，也就是锂电池两端能承受的极限电压不超过4.2V；最小电压为3.0V，也就是锂电池两端的极限放电电压不低于3.0V；换言之，它的另外一层电路意义是锂电池在接收外界的充电电路充电，它的最后充电电压不能高于4.2V；锂电池在向外界负载提供工作电源，它最后消耗的电压会停留在3.0V；基于此，如果工程师将常用的5V/1A或者5V/2A规格的充电器，对锂电池进行直接充电，这样是否可以呢？充电器显然是不行的。
600mA单节锂电池充电电路
600mA单节锂电池充电电路原始图片原始图片好用的锂电池充电器时间:2006-11-16 来源: 作者: 点击：3785 字体大小:【大中小】本电路显示充电状态，红灯闪正在充，绿灯闪马上要充满，绿灯亮完全充满。
只要您有12V的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V,再调左下角的可调电阻使LM358第三脚为0.16V就可以了,充电电流为380mA,超快,三个并连的二极管是降压的,防止LM317过热,且LM317须加散热片,图中的三极管可以任意型号.12V的接地是黑色三角形的,电池接地是横杠的,两个地不能接到一起哦!这个电路是公司的一位资深电子工程师特意帮我做的,独一无二,当我接好时,实测最大电流达 480mA,我怕LM317受不了,就将后面的2w3Ω的电阻改成了2w3.9Ω,此时最大电流375mA,其实当充电电流小于80mA绿灯就亮了,他说锂电池的充电电流小于80mA时表示容量以达97%以上,所以不用限定的太小,否则也不好.该限定电流可以调左下脚的可调电阻来设定.该电路真的很优秀,我的2000mA/h锂电池四小时就充地满满的,还不用但心过充,只是 LM317微热,他说没事,只要电池两端不要长时间短路就行了.家里有不少废的锂电池，有手机退役的、有二手的18650过放电的，它们用常规的电流放电都坚持不了20分钟（300ma），基本不能用了，我手头有四块用9v层叠电池的数字表，很废电池，干脆用34063搭了一个数字表电源，效果还不错，输入空载电流4.5ma，加一个白光led做电压指示后电流15ma，f930c数字表开机后30ma，全负载下待机时间14小时，这时锂电电压3.3Ｖ。
看来即使手机不能用的报废锂电在使用小电流的场合还是有挺大的做为：）现有的大功率白光LED成品驱动电路目前市面上能找到的白光LED成品驱动电路有很多种，包括使用AC和DC的。
我最终希望使用电池作为电源，所以只研究了DC驱动电路。
一种基于MAX471芯片的锂电池充电电量显示与监控电路
一种基于MAX471芯片的锂电池充电电量监测电路的设计与实现----------------三峡电力职业学院刘远明摘要：本文提供了一种基于MXA471芯片的锂电池充电监测电路，通过该芯片实时检测电路对锂电池的充电电流值，配合充电管理芯片，实现了对充电电流，充电电压，充电电量，电池温度等的实时检测和显示，当电池温度、充电电压等方式异常时，电路会及时报警，避免充电事故的发生，本文对电路原理，方法，相关器件都做了详细介绍。
引言：随着便携式电器设备的普及，锂电池的使用已随处可见，从手机到平板，从各种便携式仪器仪表到学生的各种科技活动，使用的电源基本都选择了锂电池。
但，使用锂电池就离不开充电器，一个好的，功能完备的充电器对正确，安全使用锂电池及其重要。
在对锂电池充电时，经常因为电池或充电器的原因，充电充了很长时间，取下电池使用时，电池还是没电，或一会又没电了，有的电池，在充电过程中，电池发热甚至发生爆炸事故，因此，在充电过程中，对电池的充电情况进行实时监测，出现问题时能及时发现，确保充电过程有效，安全得进行。
这里提供一种基于MAX471芯片的充电监测电路，可以较好的实现锂电池充电的安全、有效的目标。
1、MAX471芯片介绍：1.1 MAX471芯片性能特点MAX471 是美国Maxim 公司向市场推出的一种新型的、高精度的电流检测放大器，主要用于笔记本电脑、手机、便携式测量仪、能源管理系统等中的电流监测单元在电流测量技术中。
在电流测量中，为了减少测量电路对被测电流的影响, 通常采用在被测电路中串联一只小阻值的取样电阻进行I-V 转换, 再经过差分放大电路实现小电压放大的方法来测得电路中的电流值，测量精度要求越高, 线路就越复杂。
MAX471内部有一个35mΩ的电流采样电阻, 可以测量±3A的电流。
MAX471 有一个电流输出端, 只需外接一个电阻, 将电流转换成对地电压, 就可组成高精度的电流监测电路。
巧用一节锂离子电池代替指针万用表的两块电池供电
巧用一节锂离子电池代替指针万用表的两块电池供电用1.5伏升压电路为指针表高压供电的电路早已被广泛地应用。
在此基础上，笔者采用一节锂离子电池来代替指针表高低压两块电池为指针表供电，并在多种型号的万用表上试验使用成功。
现介绍给大家，有兴趣者不妨一试。
一、为什么要用锂离子电池代替？本人偏爱使用指针表，近来发现Ｒ×1、R×10K档（其它档位不太明显）精确度不稳定，有时指示误差很大。
经反复分析，问题竟出在电池上：原来买来的电池因不同厂家、不同档次的产品而异，其内阻差别很大。
出现这种情况的原因无非是近年来出于环保考虑生产原料有变化，一些小厂偷工减料以次充好等等。
大家都知道，万用表电阻档在设计时1.5伏、9伏、15伏电池是分别按内阻0.6欧姆、500欧姆、1000欧姆来计算该档的定值电阻的，不同厂家的干电池因其内阻的不同而会对读数产生不小的影响。
并且质量好的“超霸”2号电池市场上往往缺货，15伏的叠层电池也经常买不到。
而另一个情况是手里却有许多性能卓越的拆机锂离子电池派不上用场，于是产生了用一节锂离子电池代替1.5伏2号电池和15伏叠层电池这两块电池给指针表供电的想法。
二、原理：电路如图一和图二。
用锂离子电池通过LM317调压输出1.5伏稳定电压，代替1.5伏干电池，再选用适当的升压电路把1.5伏升压至9伏或15伏的电压代替高压叠层电池。
从而达到以一代二的目的。
这里需要说明的是，LM317按产品使用说明规定的最小输出输入压差为3伏，而充满电的锂离子电池电压不过才4.2伏，那么317电路能稳定地输出1.5伏的电压吗？实践出真知，本人经使用多个厂家的LM317反复试验证明，在输出电流200毫安以内（常用的指针表，Ｒ×1档零欧姆时即最大工作电流都在150ma以下），只要输入电压在3.3伏以上，就可以保证稳定地输出1.5伏的电压。
再看锂离子电池的放电曲线，当电池电压由4.2伏降压至3.3伏时，基本上是处于放电曲线的平直段开始迅速下降的转折点附近，此时电池的电量已放出约90％左右。
