工程建筑电气施工工程设计方案(一)
建筑电气工程施工方案

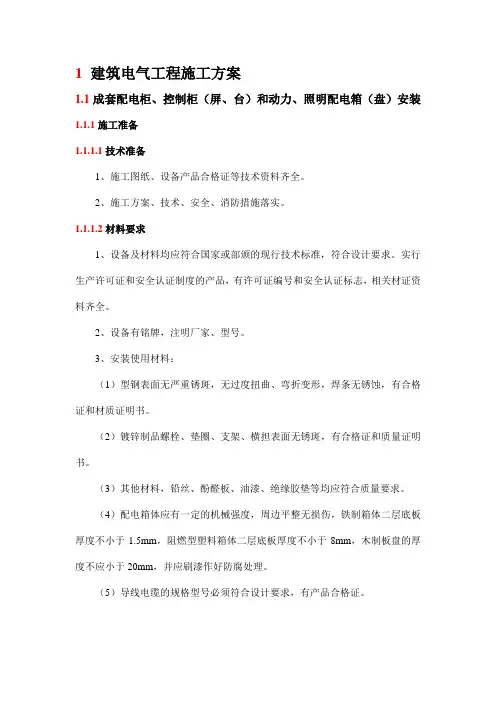

1 建筑电气工程施工方案1.1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装1.1.1施工准备1.1.1.1技术准备1、施工图纸、设备产品合格证等技术资料齐全。
2、施工方案、技术、安全、消防措施落实。
1.1.1.2材料要求1、设备及材料均应符合国家或部颁的现行技术标准,符合设计要求。
实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志,相关材证资料齐全。
2、设备有铭牌,注明厂家、型号。
3、安装使用材料:(1)型钢表面无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证明书。
(2)镀锌制品螺栓、垫圈、支架、横担表面无锈斑,有合格证和质量证明书。
(3)其他材料,铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
(4)配电箱体应有一定的机械强度,周边平整无损伤,铁制箱体二层底板厚度不小于1.5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆作好防腐处理。
(5)导线电缆的规格型号必须符合设计要求,有产品合格证。
1.1.1.3主要机具1、吊装机具:汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝强、麻强索具等。
2、安装工具:台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
3、测试检验工具:兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。
4、防护用具:高压绝缘靴、绝缘手套、粉末灭火器等。
5、其他工具:桶、刷子、灰铲、工具箱、高凳等。
1.1.1.4作业条件1、盘柜屏台所有房间土建施工完,门窗封闭,墙面、屋顶油漆喷刷完,地面工程完。
2、喑装配电箱随土建结构预留好安装位置。
3、明装配电箱及暗装配电箱盘面安装时,抹灰、喷浆及油漆应全部完工。
4、土建基础位置、标高、埋件符合设计要求。
5、施工准备工作完,施工图纸、设备技术资料齐全。
施工组织、技术、质量安全措施完善。
电气安装工程详细施工方案

电气安装工程详细施工方案一、工程设计概况(一)、供电设计1、变配电所设置本工程共设置2座变配电所,分别位于建筑物扔两端,其中一号变电所设置三台变压器,二号变电所设置四台变压器。
(二)、供电电源1、本工程变压器安装容量为7500KVA,10KV系统采用环网供电方式。
2、应急电源采用一台连续输出功率为713KW的柴油发电机组。
(三)、电力配电系统(1)、除电动机本身有特殊控制设备以外,本工程22KW以上电动机采用自耦降压起动方式;小于22KW电动机均为直接起动方式。
(2)、所有电动机均设有低压断路器做为电动机的控制和保护设备。
(3)、有控制要求的设备,如:排风机等,均采用磁力起动器控制。
(4)、电梯:本设计只供电源,其起动及保护设备由厂家成套供货。
(5)、所有消防用电设备,如:防排烟风机、加压风机、消防泵、污水泵及消防电梯等均设末端自投装置。
(四)、照明设计1、地下车库、一层停车库、变配电室等处均选用普通荧光灯。
2、架空层照明灯具由建设单位定,并在管理用房处预留景观照明等用电回路,以备甲方根据需要引接。
3、楼梯间等公用照明均选用白炽灯;标准层住户内的照明灯具均由住户自行处理,本设计只预留裸灯头。
4、本工程楼梯间照明均采用声光定时开头控制,以达节能目的。
(五)、设备选型与安装1、除有特殊说明者外,地下室内的配电与控制设备、竖井内设备与电梯机房内配电箱均明装,其余配电箱暗装。
2、本工程设备安装高度如下:(1)、未注明的一般插座及电话出线孔、电视插孔等均为距地0.3m暗装;(2)、照明开关、磁力起动器、风机与潜污泵控制箱、厨房内插座、手动报警按钮、消防对讲电话插孔,距地1.4;(3)、住户内的对讲电话分机距地1.5m,对讲系统中的报警按钮距地0。
8m。
(4)、住户内配电箱、电视前端箱,底边距地1.8m;(5、)消防横块箱、消防系统警铃、壁装扬声器箱距地2.5m;(6)、总电话交接箱落地安装,竖井内电话分线箱底边距地0.3m ;(7)、电度表箱底边距地0.8m,在竖井内明装;(8)、住宅内各插座用途。
建筑电气施工方案

建筑电气施工方案在建筑工程中,电气施工是至关重要的一环,影响着整个建筑的使用安全和舒适性。
为确保电气系统的设计、施工和运行符合相关标准和要求,制定合理的电气施工方案显得尤为重要。
一、施工前准备在开始电气施工前,首先需要对整个建筑的电气系统设计进行仔细分析和评估。
需要确定用电的总需求量、用电设备的类型和功率、布线方案等重要参数。
同时,对建筑结构进行详细勘察,确定电缆敷设路径、配电箱位置等。
二、电气材料准备根据电气设计方案的要求,准备好所需的电线、开关、插座、配电箱等电气材料。
确保材料的质量符合相关标准,避免在施工过程中出现材料质量问题导致的后续故障。
三、电气施工流程1.布线工作:根据设计方案要求,在建筑内部进行电缆的敷设和布线工作。
需要注意保持电缆的整齐美观,避免电缆交叉、拖地等不良现象。
2.安装配电箱:安装配电箱是电气施工的重要环节。
根据设计图纸的要求安装主配电箱、分配电箱等,确保各个配电箱之间的连接正确可靠。
3.安装开关插座:安装开关插座是电气施工的最后一道工序,需要确保每一个开关插座的安装位置准确,开关的灵活可靠。
四、验收和调试完成电气施工之后,需要进行全面的验收和调试工作。
包括:- 检查每个插座、开关是否正常工作; - 检查每个配电箱的接线是否正确; - 进行电气设备的运行测试。
五、安全注意事项在电气施工过程中,为确保工作人员和建筑安全,需要遵循以下安全注意事项:- 必须由专业电气工程师指导; - 佩戴好防护装备,避免触电危险; - 注意施工区域的通风和照明情况。
综上所述,建筑电气施工方案是建筑工程中必不可少的一部分,只有经过合理规划和施工,才能确保电气系统的正常运行和使用安全性。
在电气施工中要严格按照设计方案执行,保证施工质量和安全,为建筑工程提供稳定可靠的电力供应。
建筑电气工程施工方案

建筑电气工程施工方案一、项目背景建筑电气工程是指在建筑物内部提供电力和照明设施的工程。
本文介绍了一份建筑电气工程施工方案,旨在确保施工过程安全高效,保证工程按计划顺利完成。
二、项目目标1. 保证电力供应的可靠性:通过合理设计和施工,确保电力系统的稳定运行,避免电力中断和故障。
2. 提供舒适的照明环境:合理配置灯光设备,为建筑物内部提供适宜的照明,满足业主的需求。
3. 遵守相关法规标准:严格遵循国家和地方政府关于建筑电气工程的相关法规标准,确保施工符合规定要求。
4. 优化施工进度:合理制定施工计划,合理分配施工资源,确保工程按时完成。
三、施工方案1. 建筑电气系统设计a. 根据建筑面积和用途确定电气负荷需求,确保电力供应充足。
b. 选用符合国家标准的电线、电缆等电气材料,确保施工质量。
c. 确定照明需求和灯具布局,保证室内照明均匀、亮度适宜。
2. 施工流程a. 施工前:组织施工人员进行安全培训,明确各自的责任和安全规范;准备电气设备和施工材料,确保供应充足。
b. 施工中:按照设计方案进行电线、电缆敷设、灯具安装和接线;进行地线和保护接地的施工;进行电力设备的接入和调试。
c. 施工后:进行安全检查和试运行,确保电气系统的正常运行;修复施工中可能出现的问题和缺陷。
3. 安全措施a. 施工现场设立合适的警示标识,确保工人和他人的安全。
b. 严禁使用不合格或过期的电气材料。
c. 严格按照安全操作规程进行施工,避免电气事故的发生。
d. 加强对施工人员的安全教育和培训,提高他们的安全意识。
四、质量控制1. 配合监理工作,及时整改施工中出现的质量问题。
2. 对电气设备进行严格的检测和验收,确保设备符合相关标准。
3. 进行施工过程中的各项质量检查,确保施工质量达到要求。
五、环保措施1. 合理使用和回收废弃物料,减少环境污染。
2. 选择符合能源效率标准的电气设备,降低能源消耗。
六、项目管理1. 配置专业的电气工程师和项目经理,负责施工过程的管理和监督。
建筑电气工程施工方案

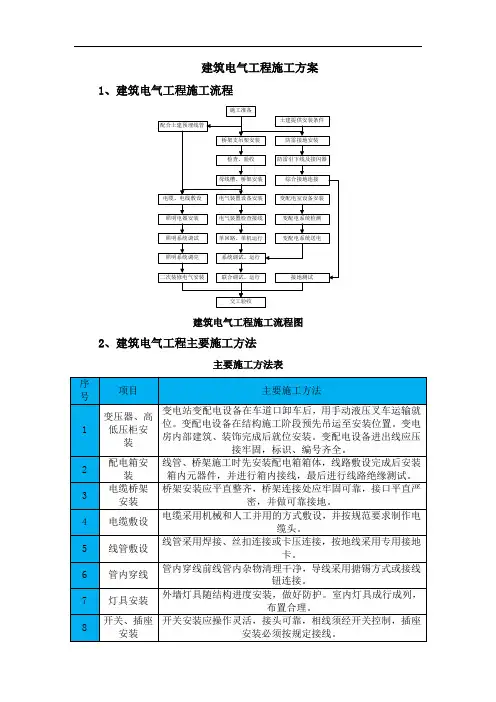

建筑电气工程施工方案1、建筑电气工程施工流程建筑电气工程施工流程图2、建筑电气工程主要施工方法主要施工方法表1、施工工艺流程施工工艺流程图2、预制加工(1)套丝使用电动套丝机,为确保螺纹连接紧密,丝扣一般都加工成圆锥形外螺纹。
在套丝过程中,丝扣处应经常加机油润滑和冷却。
管端套丝长度不应小于管接头的1/2,在管箍连接拧紧后外露2~3扣的丝扣。
(2)SC25及以下的镀锌钢管使用手动弯管器弯管,SC32及以上的镀锌钢管使用液压弯管器,并注意模具的选择,弯曲半径不小于6D,即管外径的6倍。
钢管不应有折扁和裂缝,管子焊缝应在煨弯处的侧面,弯曲后不应产生凹裂现象,且弯扁程度不应大于管子外径的10%,管内无铁屑及毛刺,切断口应挫平,管口应刮光。
(3)支架加工时,应用切断机械断料,不得气割。
钻孔,应用电钻,不得气割。
支架加工完成后,应红丹一道、灰漆二道。
设计有特殊规定时则按规定进行处理。
(4)在各类盒、箱壁上开出线孔时应用开孔器、严禁气割。
开孔中心间距的尺寸,应考虑管卡之间、锁紧螺母之间应有的最小距离。
开孔直径宜大于管外径1~2mm。
3、钢管的接地连接钢管接头及灯头盒等处均采用4mm²的多股铜芯导线和专用接地线卡进行可靠的跨接接地。
4mm²的多股铜芯导线与螺丝压接处应盘圈涮锡。
对于紧定式镀锌JDG钢管连接处应涂动力复合脂,可不做接地跨接线。
4、灯头盒与灯具之间接线采用包塑金属软管保护导线,金属软管两端均用专用锁紧接头连接。
金属软管长度不大于1m,且金属软管不应退绞、松散,中间不应有接头,金属软管弯曲半径不小于软管半径的6倍,金属软管均可靠接地,且不得作为电气设备的接地导体。
4、电缆桥架及线槽安装1、工艺流程工工艺流程图2、弹线定位施工前应进行深化设计,根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配电所和设备房,从地板上弹线,然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。
建筑电气工程施工方案(1)

建筑电气工程施工方案(1)一、施工前准备工作1.1 施工组织设计在进行建筑电气工程施工前,需要制定详细的施工组织设计方案,包括施工人员分工、工作计划、安全措施等。
### 1.2 施工人员培训所有参与建筑电气工程施工的人员都需要接受相关培训,确保他们了解施工过程中的安全注意事项和施工要求。
### 1.3 施工材料准备提前准备好所有需要用到的电气设备、线缆、配件等材料,并对其进行质量检查,确保符合施工要求。
二、施工流程2.1 布线设计根据建筑平面图和电气设计方案,确定电气线路的走向和布置方式,标明主干线、支路线等。
### 2.2 管道敷设在进行电气线路布线之前,需要进行管道的敷设工作,确保电气线路能够有序地进行走向,而且容易维护和管理。
### 2.3 线路接线根据电气设计图纸进行电气线路的接线工作,确保接线正确无误,以保证电气设备的正常运行。
### 2.4 设备安装将各类电气设备按照设计要求进行安装,包括配电箱、开关插座、灯具等,确保安装牢固、符合标准,并进行必要的调试。
三、质量与安全控制3.1 质量控制在施工过程中,严格按照相关标准和要求对施工质量进行监督和检查,确保施工质量符合设计要求。
### 3.2 安全控制建立健全的安全管理制度,定期进行安全培训,加强现场安全巡查,及时处理施工中的安全隐患,确保施工过程安全稳定。
四、施工总结与验收4.1 施工总结在建筑电气工程施工完成后,需要对整个施工过程进行总结,分析存在的问题和改进措施,为今后的施工提供经验和借鉴。
### 4.2 验收工作经过施工总结并进行必要的整改后,由相关部门进行建筑电气工程的验收工作,确保工程符合相关规范和标准,可以安全投入使用。
以上是建筑电气工程施工方案的基本流程和要点,通过严格执行施工方案的各项内容,可以确保建筑电气工程的顺利进行和质量保障。
建筑电气工程施工方案

建筑电气工程施工方案1、施工准备施工道路、办公设施、生活设施、库房由项目经理部统一规划并提供,施工用水、施工用电采用临时上水、临时用电。
⑴技术准备工作:施工前技术人员必须详细审图,对照招标文件,提出问题并在图纸会审时落实。
然后要根据工程特点编制施工方案,并编排进度计划。
根据施工方案提出材料计划,并向施工人员下达详细的技术交底。
⑵人员准备工作:施工人员上岗必须经过培训,掌握施工工艺、技术操作方法,考核合格后方可上岗,特殊工种必须持证上岗。
2、施工流程电气工程施工流程图3、接地装置及接地干线安装1)工艺流程:(1)自然基础接地体安装:确定连接钢筋组数、位置及连接方法→接地体连接→干线敷设、预留及标志→核验接地体→验收(2)接地干线安装:测量弹线定位→支架安装→接地干线敷设固定→接地干线连接→防腐处理→标识→检测验收2)接地体的安装:(1)利用结构基础地梁内钢筋作为接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好。
再将柱主筋(每处不少于2根)底部与底板筋搭接焊好,并在室外地面以下将该处2根主筋焊接连通,清除焊渣,并将两根主筋做好标记,以便于引出和检查。
应及时请质检部门进行隐检,同时作好隐检记录。
(2)利用桩基及平台钢筋做接地体:按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(每处不少于2根)焊好,甩出备用外接点,清除焊渣,并将两根主筋做好标记,便于引出和检查,并应及时请质检部门进行隐检,同时做好隐检记录。
3)接地干线安装:(1)接地干线安装应符合以下规定:①接地干线穿墙及楼板处应加套管保护;跨越伸缩缝时,应做煨管补偿。
②接地干线应设有为测量接地电阻而预备的断接卡子,一般采用暗盒装入,同时加装盒盖并做上接地标记。
③接地干线跨越门口时应暗敷设于地面内(做地面之前埋好)。
④接地干线距地面不应小于200mm,距墙面应不小于10mm,支持件应采用40×4mm扁钢,尾端应制成燕尾状,总长度为70mm,埋置孔的深度与宽度各为50mm,支持件间距的水平直线距离一般为1~1.5m,垂直部分为1.5~2m,转弯部分为0.5m。
建筑工程电气工程施工组织设计方案

建筑电气工程施工组织设计方案1.电气工程概况1.1主配电系统、照明系统、防雷接地系统和智能化系统的电气工程。
2.施工前准备2.1技术准备施工前,技术人员必须详细审查图纸,根据招标文件提出问题,并在图纸会审时实施。
然后根据项目的特点,编制用土计划,安排进度。
根据施工计划提出材料计划,并向施工人员进行详细的技术交底。
2.2场地准备道路、施工用水、临时用电、场地由总包统一规划,生产、办公、仓库等临时用房由总包提供,现场一间办公室一间仓库。
由于工程场地比较狭窄,现场施工技术人员和材料人员需要与建设(监理)和土建单位密切配合,确保材料能够日新月异。
2.3人员准备施工人员必须经过培训,掌握施工工艺和技术操作方法,经考试合格后方可上岗。
特殊工种必须持证上岗。
2.4电气工程主要机具的准备,详见表13-1。
表13-1电气工程主要机具一览表l2 钳形万用表MG36 块一个13 接地电阻计ZC-8块一个3.1管道敷设分项、检验批工程的施工方法和质量要求3.1.1首先要求施工人员必须认真熟悉图纸,严格按照设计要求的管道规格、型号、敷设方式进行施工。
3.1.2根据设计图纸和图纸记录的要求,对×××的设计3.1.3管道连接、防腐、弯曲平整度、弯曲半径、交叉接地线、保护层、管箱固定、标高、管口处理等要求详见技术交底记录。
在施工过程中,要认真加强看护,确保管道畅通,及时进行自检(互检、隐检、预检),及时进行检查和监督,确保施工符合实际和规范要求。
3.1.4吊顶内管道的敷设:吊顶内敷设的所有管道均采用膨胀螺栓和吊架固定在楼板上,具体做法参照《建筑电气工程通用图集》(92DQ)。
工艺流程:加工吊架、穿钢管、粉刷→按施工图定位→安装吊架→吊顶内钢管敷设调整。
3.2电缆桥架和金属线槽的安装3.2.1桥架、线槽由厂家按要求加工后,按规定时间进场,经现场专业人员会同监理检查合格后方可使用。
3.2.2运行条件:桥架、线槽的安装可在安装部位的装饰工程完成后进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑电气工程施工方案一、编制依据1、中国建筑西北设计研究院有限公司施工图纸。
2、03D301-3钢导管配线安装。
3、《建筑电气工程质量验收规范》(GB50303-2002)二、工程概况本工程位于开封××××,五单元六层、砖混结构。
总建筑面积8905.55㎡,呈“一”字排布,层高3.0m,建筑总高度20.55m。
三、施工前准备工作施工前技术人员必须详细审图,对照招标文件,提出问题并在图纸会审时落实。
然后要根据工程特点编制施工方案,并编排进度计划。
根据施工方案提出材料计划,并向施工人员下达详细的技术交底;施工人员上岗必须经过培训,掌握施工工艺、技术操作方法,考核合格后方可上岗,特殊工种必须持证上岗。
四、电气安装各分项、检验批工程质量要求及电气通病的预防措施1 电气安装各分项检验批工程质量标准1)管路敷设分项检验批质量标准:材质及规格、品种型号必须符合设计及规范要求,各种材料必须有合格证件,在十层内敷设必须内外防腐后,外壁另进行两道沥青漆处理,在混凝土内敷设宜做内防腐,ø32以下管子连接采用套管焊接,所有连接处及进出盒箱处均应焊跨接地线,管路弯曲半径≥10D,凹扁度≤0.10,保护层≥15㎜。
2)管内穿线分项、检验批质量标准:材料质及品种、规格型号必须符合设计及规范要求,材料必须有合格证,导线绝缘电阻必须≥0.5MΩ以上,穿线前应在盒、箱位置标高准确标高准确、无误的情况下进行,同时在穿线前必须将箱、盒清理干净,做到导线分色正确,余量适量。
3)接地装置分项、检验批质量标准:材质的品种、规格、型号必须符合设计及规范要求,材料必须有合格证及钢材抄件,接地电阻摇测必须符合要求,焊接长度:圆钢≥6D,圆钢秘扁钢≥6D,扁钢与扁钢≥2D,且须三面焊,要求焊缝饱满,平整光滑,焊后将焊药清干净,在焊接处进行队腐处理。
4)电气器具及配电箱安装质量标准:材质及品种、规格、型号必须符合设计及规范要求,并必须有合格证。
开关、插座及配电箱安装应做到横平竖直,标高准确,紧贴墙面,固定牢靠,接地保护良好。
灯具安装必须牢固,并符合规范要求,接线正确。
所有接压线不伤线芯及绝缘层,箱内接压线做到整齐、美观、牢靠并编号正确。
5)建筑电气分部(子分部)观感质量标准:工程所有材料必须选用优良产品,并做到品种、型号、规格符合设计要求,质量要求,质量合格、出厂质量证明文件齐全,有合格证检验报告;施工安装符合设计图纸要求,工程质量符合施工质量验收规范标准要求;在线路敷设,配电箱、开关插座、照明器具及防雷接地等分项上,外观质量必须达到优良标准。
2建筑电气安装工程通病预防措施1)管路敷设通病:管路不齐,套丝乱扣,管口进入箱盒不一致,钢管管口出现毛刺,弯曲半径不够,有扁凹、开裂和严重锈蚀现象,该进行防腐处理的未做,墙面地面敷设管路出现裂缝。
原因分析:锯管管口齐,是因为操作时,钢锯不垂直和不正所导致套丝乱扣,原因是板牙掉出或缺乏润滑油。
管口入箱盒长短一致,是由于箱盒外边未用锁,箱盒内又没有设挡板而造成。
管口有毛刺是由于锯管后未用锉刀打光口,弯曲半径太小是因为煨管肘出弯太急,弯管器的槽过宽也会出现管径弯扁,表面凹裂现象,出现裂缝是因为管路的保护层太薄引起,在受力的情况下出现裂缝。
预防措施:锯管时,人必须站稳,手腕不颤动,出现马蹄口时,可用板锉锉平,然后再用圆锉将管口锉成喇叭口。
套丝时应先检查板牙是否符合规格、标准、应润滑油。
管口入箱时可在外部加锁母,吊顶配管时必须在箱(盒)内外用锁母锁定,配电箱入管较多时,可在箱内设置一块平挡板,将入箱的管子顶住,待管路固定后,拆去此板确保管口入箱一致。
管子煨管时应用定型的弯管器,随着煨弯随着向后移动煨弯器,使煨出的弯平滑,敷设管路时,保护层一定要大于20㎜以上,这样才能避免出现裂缝现象。
2)金属管线保护地线和防腐通腐:金属管线保护地线截面不够,焊接面太小,达不到标准,煨弯及焊接处刷防腐漆有遗漏。
原因分析:金属管线敷设焊接地线时,对焊接地线的作用和重要性概念不清,对金属管线刷防锈漆的目的、部位不明确。
预防措施:金属管线接头处,用ø6以上的钢筋焊接,双面满焊,焊接长度要求达到跨接线直径的6倍以上。
金属管线刷防腐漆除了直接埋设在混凝土中可免刷外,其它部位均应进行防腐处理,另外防雷接地线的各焊接处,清除皮后,刷防锈漆,最后再刷银粉。
3)箱盒安装质量能病:箱盒安装标高不一致,箱盒开孔不整齐,铁盒变形,箱盒抹灰缺阳角,现浇混凝土墙内箱盒移位,安装电器后,箱盒内脏物未清除。
原因分析:稳箱盒时未参照土建装修预入的统一水平线控制标高,尤其是在现浇混凝土墙、柱内配管的模板放平线未找,铁箱盒用电气焊切割开孔,致使箱盒变形,孔径不规矩,木箱盒开孔用钢锯锯成长方口,甚至敲掉一块箱子帮,土建施工时模板变形或移动,而使箱盒移动,凹过墙面,土建施工抹底子灰时,盒子口没有抹整齐,安装电器时没有清除残存及箱盒的脏物和灰砂。
预防措施:移箱、盒找标高时,可以参照土建装修统一预防的水平线(水平的+0.5m装饰线),在混凝土、桩内稳箱盒时,除参照钢筋上的标高点外,还应与土建技术人员联系定位,用经纬仪测定出标高,以确定室内各点地平线。
稳装现浇混凝土墙内的箱盒时,应与钢筋网先连接牢固,并在后面加撑子,使之能被模板顶牢,不易移位。
箱盒开眼孔,必须用专用的开孔工具,保持箱盒眼孔整齐;穿线前应先清除箱、盒内灰渣,再刷道防锈漆;穿线后,用接线盒的盖板将盒子临时盖好,盒盖周边要小于圆木或插座的开关面板但应大于盒子,待土建装修喷浆完成后,再拆除盒子盖,安装电器,灯具,这样可以保持盒内干净。
4)管内穿线质量能病:先穿线后戴护口,或者根本不戴护口;导线背扣或死扣,损伤绝缘层;相线未进开关,螺口灯头相线未接到灯头的舌簧上;穿线过程中弄脏经油漆粉刷好的墙面和顶板(棚),穿线不分颜色。
原因分析:穿线前放线时,将整盘线往外抽拖,引起螺旋形圈集中,出现背扣,导线任意在地上拖拉而被弄脏,操作人员手脏。
相线和零线因使用同颜色的导线,不易区别,而且在断线、留头时没有严格做好记号,以导致相线和零线混淆不清,结果相线未进开关,也未安在螺灯头的舌簧上。
预防措施:穿线之前应严格戴好护口,管口无丝扣的可戴塑料内护口,放线时应用放线车,将整盘导线放在盘上,并在线轴上做出记录,自然转动线轴放出导线,就不会出现螺圈,可以防止背扣和电线拖地弄脏。
为做到相线、零线混淆不清,可采用不同颜色的导线,一般穿入管内的干线可不分色,为保证安全和施工方便,按要求分色为L1相线黄色,L2相线绿色,L3相线红色,N(中性线)为浅兰色,PE(保护线)为黄绿双色线。
5)导线连接质量通病:剥除绝缘层时损伤线芯;焊接时,焊料不饱满,接头不牢固;多股导线连接设备、器具时未用接线端子,压头时不满圈,不用弹簧垫圈造成接点松动。
原因分析:用刀刃切割导线绝缘层伤线芯,导线焊接时,清理表面不彻底,焊接不饱满,表面无光泽,导线和设备、器具压接时,压得不紧,不加弹簧垫。
预防措施:剥切导线塑料绝缘层时,应用专用剥线钳,剥切橡皮绝缘层时刀刃禁止直角切割,要以斜角剥切;多股导线与设备、器具连接时,必须压接线鼻子,而且压接丝必须加弹簧垫,所有电气用的连接螺栓、弹簧垫圈必须镀锌处理,不允许将多股线自身缠圈压接。
6)开关、插座、箱盘安装质量通病金属盒子生锈腐蚀,插座盒内不干净的灰渣,盒子抹灰不齐整,安装盖板后,四周墙面仍有损坏残缺,特别外观质量,暗开关,插座芯安装不牢固,安装好的暗开关板,插座盖板被喷浆污染,插座左零右火上接地接线错误,插座开关接线头不打返扣,导线在孔里松动;箱体不方正,贴脸和门扇变形,箱盘面接地位置不明显,预留墙洞抹水泥砂浆不合格,在24㎝砖墙或16㎝混凝土墙内安装配电箱,墙背面普通裂缝。
原因分析:各种铁制暗盒子,出厂时没有做好防腐防锈处理,抹灰时只注意大面积的平直,忽视盒子的修整,抹罩面为膏时常仍未加以修整,待喷浆时再修补,由于墙面已干结,造成粘结不牢、易脱落,没有喷浆先安装电器灯具,工序颠倒使开关板、插座板、电器具被喷浆弄脏。
电工开关插座接线不明白施工工艺,不懂规范标准要求,所以将线接错,插座线进孔不打扣;箱体制作时未校正,在运输和搬运过程中造成变形,稳装箱体时与装修抹灰层厚度不一致,造成深浅不一,箱盘面接地线装在盘背后,没有装在盘面上,没有很好掌握安装标准,预留洞抹水泥砂浆时,没有掌握尺寸,在4㎝厚的砖墙或16㎝厚的混凝土墙内暗装的配电箱,因墙体薄,因墙体薄,箱体背面对钉钢板网,抹灰不粘贴,致使墙面普遍出现裂缝。
预防措施:在安装开关、插座时,应先扫净盒内灰渣脏土,铁盒应先焊好接地线,然后全部进行防腐处理,如出现锈蚀,应补刷一次防锈漆,各种箱盒的口边用高标号水泥泵浆抹口,如箱盒进墙过深可在箱口和贴脸之间抹水泥砂浆补齐。
对于暗装开关、插座盒子较深于墙面内的应采取其它补救措施,土建装修进行到墙面,顶板喷完浆活时,才能安装电气设备。
要求工序绝对不能颠倒,开关插座导线压接必须做扣、压紧,相线、零线、接地一定按规范做,左零、右火、上接地。
;箱体在搬运过程中不能对角搬运或就地拖拉,入室贮存在分层摆放,上方不能负重,箱盘面要装接地,保护箱体的保护接地线可以做在盘后,但盘面的接地线必须做在盘面的明显处,以便于检查测试,不准将接地线压在配电箱的固定螺丝上。
7)灯具安装质量通病;吊顶上嵌入灯具安装不牢,灯具接线、螺灯口接线不对。
原因分析:没有专用固定吊盘或吊筋过小,导线分色不清,未校查清楚,导线未分色。
预防措施:换用符合要求的吊筋,凡超重的灯具均用专用吊筋,按要求分色,按图纸要求查清后再接线。
五、文明施工管理措施1、建立健全工程管理制度及各种施工管理措施。
2、加强环境保护,减少粉尘、噪声、废水、固体废弃物,易燃易油品及化学品等污染,及时清理现场弃物,保持现场整洁卫生。
3、服从大包方统一管理,协调好与各方的关系,保证工程的顺利完成。
4、现场不得随意倒污水、污物。
生产、生活垃圾按指定地点存放。
5、施工过种中产生的废料渣土要及时清理,做到工完场清。
××市建筑工程有限责任公司平电项目部2005-6-15。
