综合配电箱作业指导书(1)
配电箱装配作业指导书(文档3篇)
配电箱装配作业指导书(文档3篇)以下是网友分享的关于配电箱装配作业指导书的资料3篇,希望对您有所帮助,就爱阅读感谢您的支持。
第一篇配电箱装配作业指导书1 总则本作业指导书规定了低压配电产品的装配的内容与要求,适用于本组织生产的各类低压配电产品如:开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2 设备和工具2.1 设备:弯排机、50kV A试验变压器、平衡电桥、搪锡炉、台钻等。
2.2 工具:螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3 装配规范3.1 在产品装配前,应对下列各项逐一进行检查,做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求,产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动,门在转动过程中不应损坏漆膜,不应使电器元件受到冲击,门锁上后不应有明显的晃动。
检验方法:手执门锁轻轻推拉,移动量不超过2mm。
3.1.3 门与门及门与框架之间的缝隙检验:门与门之间的缝隙均匀差小于1000mm为1mm,大于1000mm为1.5mm,门与门框之间缝隙均匀差小于1000㎜为2mm,大于1000mm为2.5mm。
3.1.4 壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。
3.1.5 壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层(包括元器件本身的电镀件的镀层及紧固件)不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料,必须符合认证产品要求和顾客图纸的要求,在不影响产品内在质量要求的前提下,可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
3.2.2 器件必须采用取得强制性产品认证的厂家生产的合格产品,非认证产品不得使用。
电力作业指导书
电力施工作业指导书一、杆上电器设备安装1、杆上电气设备的安装符合下列规定:(1) 安装应坚固可靠;(2) 电气连接处均应涂电力复合脂,且接触密切。
不同金属材质连接时应有过渡措施。
2、杆上变压器安装符合下列规定:(1) 油枕油位正常;外壳干净;(2) 接地电阻≤4Ω;(3) 呼吸孔道通畅。
(4) 安装水平,排线整齐。
(5) 本工程双杆变台全部采用T接(6) 引下线采用BLV-35mm2塑料绝缘线。
(7) 低压配线采用的电缆经保护钢管下地进入配电箱。
保护钢管采用G50,上端用煨弯机煨出90°弯头,并用橡皮泥封堵。
(8) 低压保护钢管直接进入配电箱内,用钢管卡子在箱内固定。
(9) 具体各横担及设备的安装位置及方式见附图1(10) 低压侧宜面向宜检修侧。
(11)变压器固定横担见附图(12) 工作接地使用BLV-50~90mm2 。
3、跌落式熔断器安装符合下列规定:(1) 转轴灵便,熔管不应有吸潮膨胀或者弯曲现象;(2) 熔管轴线与铅垂线交角为15°~30°,水平相间距不应小于500mm。
(3) 上下引线压紧,与路线导线连接密切。
(4) 引上及引下线采用BLV-35mm2塑料绝缘线。
(5) 安装高度离地面不宜超5米。
(6) 采用M10*40的不锈钢螺栓连接引线。
4、杆上隔离开关的安装应符合下列规定:(1) 操作机构灵便。
操作机构距地面1.2m。
操作杆要根据实测数据下料。
本工程不采用隔缆杆,其操作机构安装于终端杆方向的反侧。
(2) 合闸时接触密切,分闸后应有不小于200mm的空气间隙。
三极隔开的动作不同期值不应大于5mm。
(3) 隔开抱箍的安装位置及材料选用见附表。
(4) 隔离开关的连线不采用设备线夹,采用双镀锡铜接线端子相连。
既本线压镀锡铜接线端子与隔离开关相连,此外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。
5、杆上避雷器安装应符合下列规定:(1) 罗列整齐,相间距离,1-10KV时不小于350mm;1KV以下时不小于150mm。
2019-配电柜作业指导书-word范文 (9页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==配电柜作业指导书篇一:配电箱、开关箱安装作业指导书1.工程概况及工程量 1.1工程概况1.2工作量2.编制依据(以下文件必须能够找到,否则不要写入)3.作业前必须具备的条件和应做的准备4.参加作业人员的资格和要求5.所需工器具和仪表的规格和精确度 6.作业的程序、方法和内容 6.1安装前的检查6.1.1配电箱、开关箱必须一闸一控,严禁用同一个开关控制2台及2台以上用电设备(包含插座)。
6.1.2配电箱、开关箱在安装前必须对内部进行全面的检查,配电箱、开关箱内的各种合格证应齐全,外观完好,与支架连接牢固、无晃动,检查电源箱的各层门打开是否灵活方便,门锁都能正常开启,活动门地线齐全。
6.1.3配电箱、开关箱内的标示齐全,主要包括:电源箱系统图、使用说明、联系人员姓名、联系电话、各开关与插座对应标志齐全、漏保测试合格证、电源箱名称及编号等。
6.1.4检查内部各连接螺栓牢固、无松动,螺栓紧固力距按下表6.1.5检查各开关上下口连接紧固无松动现象,各连接导线均采用铜导线且符合设计要求,导线相色正确,电源线由左至右排列为A、B、C相。
裸露的带电部分与地的最小距离为20mm。
(A:黄、B:绿、C:红、N:淡蓝色)6.1.6配电箱、开关箱内零线、地线齐全,零线不应小于相线的1/2,地线采用黄绿线且不得小于2.5mm.。
6.1.7配电箱、开关箱内的配线绝缘应良好,排列整齐,绑扎成束并固定牢固。
导线剥头不得过长,压接应牢固。
盘面操作部位不得带电体明露。
6.1.8开关箱内的漏电保护器的额定动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。
各开关箱中的漏电保护器只可直接控制照明和容量不大于3kW的动力回路,但不应频繁操作。
6.1.9用500V摇表对开关箱内的各个回路进行绝缘测试,应大于0.5兆欧并做好记录。

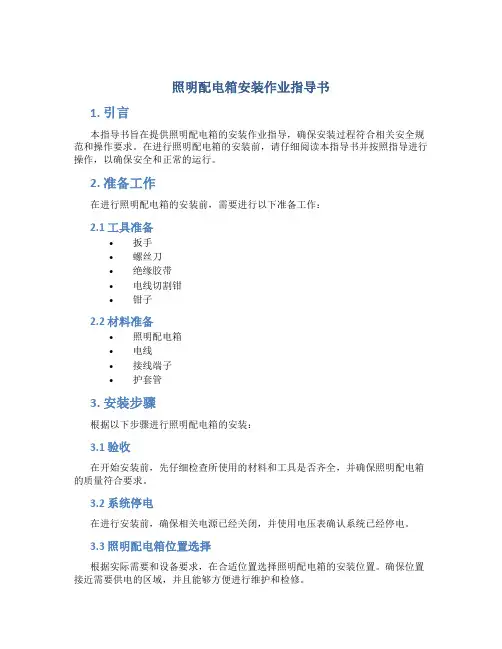

照明配电箱安装作业指导书
照明配电箱安装作业指导书1. 引言本指导书旨在提供照明配电箱的安装作业指导,确保安装过程符合相关安全规范和操作要求。
在进行照明配电箱的安装前,请仔细阅读本指导书并按照指导进行操作,以确保安全和正常的运行。
2. 准备工作在进行照明配电箱的安装前,需要进行以下准备工作:2.1 工具准备•扳手•螺丝刀•绝缘胶带•电线切割钳•钳子2.2 材料准备•照明配电箱•电线•接线端子•护套管3. 安装步骤根据以下步骤进行照明配电箱的安装:3.1 验收在开始安装前,先仔细检查所使用的材料和工具是否齐全,并确保照明配电箱的质量符合要求。
3.2 系统停电在进行安装前,确保相关电源已经关闭,并使用电压表确认系统已经停电。
3.3 照明配电箱位置选择根据实际需要和设备要求,在合适位置选择照明配电箱的安装位置。
确保位置接近需要供电的区域,并且能够方便进行维护和检修。
3.4 安装照明配电箱将照明配电箱固定在选择好的位置上,在固定时注意梁、柱等结构物的位置,确保安装牢固。
3.5 接线根据设备电气图纸的要求,进行接线工作。
首先,使用电线切割钳将电线根据需要的长度剪断,然后使用钳子依次将电线的两端剥开一段绝缘层。
根据电气图纸的要求,将剥开的电线分别连接到照明配电箱的接线端子上。
3.6 添加护套管在将电线连接到照明配电箱的接线端子后,使用绝缘胶带将接线端子进行绝缘处理。
然后,将电线与接线端子部分一起放入护套管中,确保电线的绝缘和保护。
3.7 安装完毕确认所有接线无误后,将配电箱的盖子盖好,并确保盖子完全密封。
然后,打开系统电源,测试照明配电箱的运行情况,确保正常运行。
4. 安全注意事项在进行照明配电箱安装作业时,请注意以下安全事项:•请在停电的情况下进行安装和维护操作。
•请确保按照正确的电气图纸进行接线操作,避免错误连接。
•请使用绝缘工具和材料,确保安全接地和绝缘。
•在安装过程中,请注意自身安全,避免触电等事故。
•如遇到不明问题,请及时向专业人员咨询。

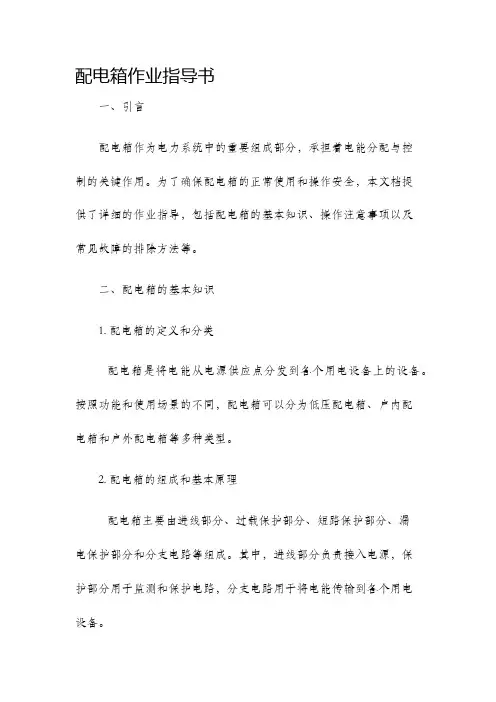

配电箱作业指导书.
配电箱作业指导书一、引言配电箱作为电力系统中的重要组成部分,承担着电能分配与控制的关键作用。
为了确保配电箱的正常使用和操作安全,本文档提供了详细的作业指导,包括配电箱的基本知识、操作注意事项以及常见故障的排除方法等。
二、配电箱的基本知识1. 配电箱的定义和分类配电箱是将电能从电源供应点分发到各个用电设备上的设备。
按照功能和使用场景的不同,配电箱可以分为低压配电箱、户内配电箱和户外配电箱等多种类型。
2. 配电箱的组成和基本原理配电箱主要由进线部分、过载保护部分、短路保护部分、漏电保护部分和分支电路等组成。
其中,进线部分负责接入电源,保护部分用于监测和保护电路,分支电路用于将电能传输到各个用电设备。
3. 配电箱的安装要求在安装配电箱时,需要考虑以下要求:- 安装位置:应选择通风良好、干燥、无腐蚀性气体和易燃易爆物质的地方。
- 安装高度:应根据实际使用需求和操作方便性进行设置,通常建议安装在离地面1.8米以上的位置。
- 安装固定:应采用专业固定设备进行固定,确保配电箱的稳固性。
三、配电箱的操作注意事项1. 停电操作在进行配电箱的操作和维护前,务必先切断电源,确保操作的安全性,避免触电事故的发生。
在停电前应提前通知相关人员,并进行必要的安全措施。
2. 操作规范- 操作前应熟悉配电箱的工作原理和结构,确保正确操作。
- 严禁使用潮湿手或带金属饰品等进行操作。
- 操作时应使用绝缘工具,并确保工具的完好无损。
- 切勿随意改动或擅自更换配电箱内的元器件。
3. 维护保养- 定期检查配电箱的外观,并清除积尘、杂物等。
- 定期检查配电箱的连接螺丝、接地等,确保其连接可靠。
- 定期进行巡视,检查配电箱内部的元器件是否正常运行。
四、常见故障的排除方法1. 进线异常- 检查进线电源是否正常,如发现异常及时处理。
- 检查进线接线端子是否松动或腐蚀,如有问题及时修复。
2. 过载保护触发- 检查负载是否超出额定容量,及时卸载多余负荷。
配电箱作业指导书.
配电箱作业指导书一、引言配电箱是电力系统中的重要组成部分,用于对电能进行分配、控制和保护。
本指导书旨在提供有关配电箱作业的详细指导,包括配电箱的结构、使用注意事项、作业步骤和安全注意事项等内容。
二、配电箱结构配电箱通常由外壳、断路器、接线端子、电能计量装置和控制装置等组成。
外壳一般为金属或塑料,用于保护内部元件。
断路器用于开断电路,保护电路免受过载和短路等故障。
接线端子用于连接电缆和电线。
电能计量装置用于测量电能使用情况。
控制装置用于进行电路的控制和监测。
三、使用注意事项1. 请在使用配电箱之前仔细阅读本指导书,并按照指导书中的要求进行操作。
2. 禁止擅自拆卸或修改配电箱,以免引起电击、火灾等危险。
3. 使用配电箱时,应确保其通风良好,避免过热。
4. 配电箱应放置在干燥、阴凉的地方,远离易燃物品。
5. 在配电箱作业期间,应戴好绝缘手套、安全帽等安全防护用品,避免触电和其他意外伤害。
四、作业步骤1. 断开电源——在进行任何配电箱作业之前,必须先切断电源,以确保作业安全。
2. 检查电路——检查配电箱的电路连接情况,确保连接牢固、无短路和漏电等故障。
3. 连接电缆——根据需要连接电缆或电线,确保正确连接,不要造成线路交叉或错乱。
4. 调整断路器——根据电路负载情况,适量调整断路器的额定电流,确保合理分配电能。
5. 启动电源——将电源重新连接并启动,检查配电箱是否正常工作。
6. 测试电路——使用合适的测试仪器对电路进行测试,确保电流、电压等参数在合理范围内。
7. 完成作业——作业完成后,关闭电源,并进行必要的清理和维护工作。
五、安全注意事项1. 严禁在潮湿的环境中使用配电箱,以免发生短路和触电危险。
2. 使用配电箱时,应注意避免金属物品或有导电性的物质接触配电箱。
3. 在作业期间,禁止将手指或金属物体放入配电箱内部,以免发生触电事故。
4. 如发现配电箱有异常情况,如异味、烟雾等,应立即停止使用,并报告相关人员处理。
配变安装作业指导书
利川2015年农村电网改造升级新增第四批工程配变安装作业指导书
编写:年月日
审核:年月日
批准:年月日
1 范围
本指导书适用于利川2015年农村电网改造升级新增第四批工程立杆作业。
2 规范性引用文件
1.《国家电公司电力安全工作规程(配电部分)》;
2.《国家电公司电力建设安全工作规程(线路部分)》;
3.《国家电公司安全文明施工管理办法》;
4.《国家电公司安全管理风险分析评估及预控措施管理办法》。
5.《国家电网公司电力建设安全工作规程》。
6.《国家电网公司起重机械安全监督管理办法》。
7.《国家电公司农电检修、施工现场“三防十要”反事故措施》
8.《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-1992 4.安装前准备
4.1准备工作安排
4.2人员要求
4.3工器具(根据工程情况组织工器具)
4.4材料(根据现场实际组织材料)
4.5危险点分析
4.6安全预控
4.7人员分工
5.1、开工
5.3完工。
电工作业指导书
电工作业指导书第一节一般要求第一二零条:所有绝缘、检验工具、应妥善保管,严禁他用,并应定期检查,校验。
第一二一条:现场施工用高低压设备及线路,应按照施工设计及有关电气安全技术规程安装和架设。
第一二二条:线路上禁止带负荷接电或断电,并禁止带电操作。
第一二三条:融化焊锡、锡块、工具要干燥,防止爆溅。
第一二四条:喷灯不得漏气,漏油及堵塞,不得在易燃、易爆场所点火及使用,工作完毕,灭火放气。
第一二五条:配制环氧树脂及沥青电缆胶时,操作地点应通风良好,并必须戴好防护用品。
第一二六条:不得使用锡焊容器盛装热电缆胶。
高空浇注时,下方不得有人。
第一二七条:有人触电,立即切断电源,进行急救,电气着火,应立即将有关电源、切断,使用泡沫灭火器或干砂灭火。
第二节设备及内线安装第一二八条:安装高压油开关、自动空气开关等有返回弹簧的开关设备时,应将开关置于断开位置。
第一二九条:多台配电箱(盘)并列安装时,手指不得放在两盘的结合处,也不得触摸连接螺孔。
第一三零条:剔槽打眼时,锤头不得松动,铲子应无卷边、裂纹,戴好防护眼睛,楼板、砖墙打透眼时,板下、墙后不得有人靠近。
第一三一条:人力弯管器弯管,应选好场地,防止滑倒和坠落,操作时面部要避开。
第一三二条:管子煨弯砂子必须烘干,装砂架子搭设牢固,并设栏杆。
用机械敲打时,下面不得站人,人工敲打上下要错开。
管子加热时,管口前不得有人。
第一三三条:管子穿带线时,不得对管口呼唤、吹气,防止带线弹力勾眼,穿导线时,应互相配合防止挤手。
第一三四条:安装照明线路不准直接在板条天棚或隔音板上通行及堆放材料。
须通行时,应在大楞上铺设脚手板。
第一节外线及电缆工程第一三五条:电杆用小车搬运,应捆绑卡牢。
人抬时,动作一致,电杆不得离地过高。
第一三六条:人工立杆,所用叉木应坚固完好,操作时,互相配合,用力均匀,机械立杆,两侧应设溜绳。
立杆时坑内不得有人,坑基夯实后,方准拆去叉木或拖拉绳。
第一三七条:登杆前,杆根应夯实牢固。
成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装作业指导书
成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装1 适用范围适用于电压为lOkV以下及一般工业与民用建筑,石化装置,工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2 施工准备2.1技术准备2.1.1施工图纸、设备产品合格证等技术资料齐全。
2.1.2施工前明确设计要求,熟悉现行规范、技术标准。
2.1.3施工方案明确:对基础型钢制作安装,设备开箱检查,设备搬运吊装,盘柜稳装,电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。
2.1.4新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文件和设计要求。
2.2设备及材料要求2.2.1设备及材料均应符合国家或部颁的现行技术标准,符合设计要求。
实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志,相关材证资料齐全。
2.2.2配电箱、柜内主要元器件应为"CCC"认证产品,规格、型号符合设计要求。
2.2.3柜内配线、线槽等附件应与主要元器件相匹配。
2.2.4手动式开关机械性能要求有足够的强度和刚度。
2.2.5安装使用材料(1)型钢表面无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证明书。
(2)镀锌制品螺栓、垫圈、支架、横担表面无锈斑,有合格证和质量证明书。
(3)其他材料,铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
(4)配电箱体应有一定的机械强度,周边平整无损伤。
铁制箱体二层底板厚度不小于 1.5mm。
阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆做好防腐处理。
(5)导线电缆的规格型号必须符合设计要求,有产品合格证。
2.3作业条件2.3.1施工图纸及技术资料齐全无误。
按已审批的施工组织设计和施工方案,做好技术交底(技术、质量、安全和消防等措施落实)。
2.3.2柜、屏、台所在房间土建施工完毕,门窗封闭,墙面、屋顶油漆喷刷完毕,地面工程完毕。
配电柜元器件组装作业指导书
配电柜元器件组装作业指导书1适用范围本守则适用于本企业电装车间成套开关设备的电器元件及附件的安装。
2设备与工具6毫米手电钻、木榔头、4寸、8寸活动板手、全套套筒扳手和梅花板手、尖嘴钳、各种螺丝刀、300毫米钢直尺、3米钢卷尺、铅笔、工作梯凳等。
3准备工作3.1检查所安装的元件、附件是否是有许可证的产品,并要求有生产的产品合格证,且经过进厂验收认可。
3.2准备好安装时需用的工具、量具及紧固件,并摆放在适合安装的位置或车架上。
其元件紧固件的类别规格,按图要求选用。
3.3抹去元件的灰尘及脏物,检查元件,紧固部分是否有松动现象,并平稳整齐地摆放在适合安装的位置。
3.4将须装配的柜体摆放平稳,清净灰尘及脏物,检查其安装尺寸是否与元件或附件的安装尺寸相符,可作适量配钻,但配钻后,应马上进行防锈补漆工作。
4工艺过程安装时其顺序一般“先上方,后下方”,“先主电路,后辅助电路”,“先大体,后小体”的原则,以上分类说明各元件,附件的安装工艺过程。
4.1RD、HS刀开关的安装①根据产品图纸对刀开关的型号及其安装位置和紧固件的要求,将刀开关预装在柜体上,中央杠杆操作式刀开关的B相中心线应对齐操作手柄的中心线,校正位置尺寸后将紧固件紧固。
②单投刀开关的安装应是静触头在上方,双投刀开关的安装应是合闸后,其操作手柄向上,动触头与上争触头闭合。
③刀开头装好后应分、合闸数次、同时测量触头合闸时的三相同步性,测量时,先缓缓合闸,待最后一相动,静触头接触时,分别在已合闸的那两相静头的触刀上用铅笔划痕作记号,然后分闸检查每道痕与触刀顶端之间的距离,其最大值应小于3毫米,当超过允许值时,应作适当调整,其高速部位是动触刀片与刀片架的连接螺钉或调整刀片架与芯轴与口形架的配合尺寸。
④中央杠杆操作式单投刀开关用于XL14、XL15型动力配电箱时,应改制口形架,改制的方法是:将口形架按规格尺寸锯短,用锉刀将截口处锉成圆角后钻孔并及时在截口与孔内涂漆,待漆干后套上塑料套,将口形架换到与动触头打开方向同向的一侧,依原样装配好。
配电房及维修电工作业指导书
配电房及维修电工作业指导书1目的规范配电房操作和维修服务作业行为,确保小区各种供电设备的正常运行。
2适用范围适用于规范配电房值班及用电设施的维修服务过程。
3操作人员及技能要求3.1操作人员:电工3.2技能:必须持有国家有关部门颁发的电工证,并经物业公司培训合格后方可上岗。
4作业工具4.1电工工具包一个、工具一套、鞋套或拖鞋、小刷子或抹布、地垫等。
4.2票据本、笔、《工作日志》、《公共设施设备日常巡检记录表》、《公共设施设备日常保养记录表》5作业频度5.1正常记录变压器运行情况,检查当班设备有无异常情况,并记录在《高低压配电运行记录》上。
5.2对所管辖区域路灯、草坪灯等照明设施及电梯、室外安防设备每天巡查1遍;对电表箱盖、配电箱、强弱电井锁每天检查1遍,发现问题及时处理。
巡查情况记录在《公共设施设备日常巡检记录表》上。
5.3对楼道声控灯每周检查1遍,对楼道内电表箱每周保养1遍。
保养情况记录在《公共设施设备日常保养记录表》上。
5.4路灯罩每2个月清洁1次,路灯杆每年至少油漆1次,楼道内声控灯灯罩每年至少清洁1次。
室外监控设施每季度保养1遍,随时保洁。
配电箱内设备每年检查2次。
保养情况记录在《公共设施设备日常保养记录表》上。
5.5对排污泵、加压泵和水系循环泵的电机、控制柜等设备,每年在春、秋季各保养1次。
保养情况记录在《公共设施设备日常保养记录表》上。
5.6积极配合各岗位的维修工作。
6工作标准6.1熟悉所管辖区域用电情况、用电设备位置。
标题:配电房及维修电工作业指导书第2页共4页6.2楼道灯、路灯损坏应查明原因,及时维修。
6.3业主报修后,在约定的时间内到达维修现场。
6.4楼道内无乱拉线路、私自接电等现象。
6.5电表箱、户外配电箱、设备控制柜封锁完好,无破损现象,箱内各电器组件功能正常,确保线头无松动、无发热现象。
6.6按报修单约定的时间赶到报修点,维修中无吃、喝、卡、拿、要行为。
6.7及时与接待主管(专员)、客服主管进行沟通,协调处理业主投诉和报修。
配电箱作业指导书.
配电箱作业指导书.3.5.7 多根绝缘导线并列在接线鼻铜管中压接时,伸入铜管的裸露部分应尽可能短,绝缘处不整齐度小于1 ㎜。
导线芯伸出铜管部分长度在1~2mm 之间,且不应有明显的不整齐现象。
3.5.8 软母线在电器元件的接线端连接时,不应使接点受到任何附加应力。
3.5.9 一次软母线一般采用绑扎线进行帮扎固定,特殊情况也可采用缠绕管绕扎,控制屏(柜)则一律采用行线槽固定线束。
3.5.10 绑扎线的每扎距离保持在150mm 左右,拐弯处可适当加密,但不能再弯曲部分绑扎。
绑扎线的圈数,以扎线与导线成正方形为基准,且最少不低于三股,绑扎线扎成后,接头应留在不可见部位。
3.5.11 注意事项:导线在穿越金属板孔时,必须在金属板孔上套上大小适宜的保护套,如橡皮圈、保证导线外层不磨损。
线束应尽量远离发热元件(如电阻母排等),并应避免敷设于发热元件的上方。
3.6 一次母排3.6.1 按认证产品规定要求的电器元件的电流等级选用母排,回路中有多个一次元件时按电流值大的选用一次母排。
3.6.2 按电路选择导线颜色的规定(GB2681)见表2序号电路颜色备注1 交流三相电路 A 相黄线B 相绿线应均匀,连接处两侧相距10mm 不涂漆,起点和终点应保持整齐一致,三相之间不允许超过±5mm,并无脱漆现象。
3.6.12 一次电器设备与母线及其他带电导体的最小电气间隙和爬电距离应不小于表4 的规定。
电压等级(kV)电气间隙(mm)爬电距离(mm)0.4 及以下12 20 0.5~1.0 15 28表格43.6.13 注意事项切割母排应用机械方法,严禁使用气焊或电焊。
母排在校正、校平时,不得使用铁锤直接敲打。
3.7.13 当接线端子为螺丝连接时,多股导线必须采用相应规格的冷压接头,独股线弯曲成羊眼圈按顺时针方向弯曲,内径比端子接线螺丝外径大0.5~1.0mm,羊眼圈导线不能重叠,连接后导线至绝缘层之间距离为1.0~2.0mm。
配电箱安装作业指导书
大连地铁工程机电设备(风水电)安装总承包项目一标段配电箱安装作业指导书编制:审核:批准:编制单位:中铁二局集团有限公司大连地铁风水电安装一标段项目经理部编制日期:2013年4月目录1.编制依据及适用范围 (1)1.1编制依据 (1)1.2适用范围 (1)2.施工准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (2)3.施工工艺流程 (2)4.施工方法 (3)5.质量控制要点 (4)6.安全及环保要求 (4)6.1安全要求 (4)6.2环保要求 (5).1.编制依据及适用范围1.1编制依据《地下铁道工程施工及验收规范》(GB 50299-1999)(2003修订版)《建筑电气工程施工质量验收规范》(GB 50303—2002)《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)《常用低压配电设备安装》(04D702-1)《电力电缆接头(2003年局部修改版)》(93(03)D101-3)《地铁设计规范》GB50175-2003《建筑设计防火规范》GBJ16-87(2001版)《用户终端设备耐过电压和过电流能力要求和试验方法》YD/T870-906 大连地铁1号线风水电1标华北路站动力照明系统施工设计图中铁二局集团电务工程有限公司《项目管理手册》(XMSC A版)中铁二局集团电务工程有限公司《作业指导书管理实施办法》1.2适用范围本作业指导书适用于大连地铁工程机电设备(风水电)安装总承包项目一标段华北路站动力照明系统配电箱安装项目。
2.施工准备2.1内业技术准备(1)向有关主管部门办理相关手续。
(2)施工技术人员,根据现场实际情况认真审核设计施工图,对有疑问或与实际不符地方以书面形式呈报监理工程师,编制施工组织设计,制订每道工序的施工方案和质量、安全控制标准,编制作业指导书。
(3)对参加施工的工人进行岗前安全、质量、技术培训并考核,考核合格后上岗。
(4)技术人员对施工人员进行施工前的技术交底,交待清楚每道工序的施工质量要求,安全标准。
配电箱作业指导书
引言概述:正文内容:一、操作要点1.熟悉配电箱的结构和功能:了解配电箱的布置、开关和保护装置的类型以及其功能;掌握各设备的位置和配线图。
2.安全操作:戴好安全帽和绝缘手套,确保人身安全;确保工作区域通风良好,并远离有爆炸性的物品;使用合适的工具进行操作。
3.关注额定电压和电流:了解配电箱的额定电压和电流,不得超过其额定值;避免频繁操作或长时间高负载运行。
4.规范开关操作:先将配电箱的总开关断开,然后再进行具体操作;禁止随意操作未知开关或开关前未进行检查。
5.定期检查和维护:定期(如每月)检查配电箱的状态,包括灰尘、松动的接线和烧毁的元件等;如果发现异常,立即停止使用并联系专业人员进行维修。
二、安全事项1.防止触电:在开关操作前,确定配电箱的总开关已关闭;使用绝缘手套和绝缘工具进行操作;避免用湿手或脚直接接触任何设备。
2.防止短路和过载:避免过负荷操作,不要连接超过配电箱额定电流的设备;避免过密布线,防止短路。
3.防止火灾:禁止在配电箱附近放置易燃物品;定期清理配电箱周围的杂物和灰尘。
4.应急措施:如发生漏电或电火灾,立即切断总开关并通知专业人员;使用灭火器进行初期扑灭。
5.注意个人安全:戴好安全帽和绝缘手套;遵循操作指南,避免意外摔倒或被器材击伤。
三、操作流程1.准备工作:检查个人安全装备是否完好,并佩戴;检查配电箱的总开关是否关闭。
2.开始操作:根据配电箱的布置和配线图,确定需要操作的开关和设备;按照开关顺序进行开启,并检查设备运行情况。
3.注意观察:观察设备是否正常工作和运行状态是否稳定;如果发现异常,立即停止使用,并联系专业人员。
4.完成操作:将所有开关按照相反的顺序关闭;检查配电箱周围是否有杂物,并清理。
5.记录操作:记录操作时间、操作人员和设备状态等重要信息;以备后续参考。
总结:。
室内施工作业指导书
室内信号设备安装施工作业指导书1.1 合用范围合用于大准铁路信号工程室内信号设备安装施工。
1.2 施工准备1、技术准备室内所有配线图已核对完成,修改完毕,各部电源环线准确无误。
室内施工技术标准已根据设计文件及相关标准编制完成。
了解室内设备的组成、施工程序;掌握室内施工的各种标准。
熟悉室内施工图,明确每张图的用途、合用范围,熟知施工图管理制度。
对需要安装的室内信号设备进行外观检查和测试。
2、物资准备室内机架、走线槽、电源屏已进场,且验收合格、报验完毕。
施工图纸已到,核对完成,且按照分线盘、接口柜、侧面配线图进行套管电脑打号。
电力电缆、电源线及各种软线库存充足,且报验完毕。
备齐安装室内信号设备所需的各种工具和料具。
3、人员准备对施工人员进行施工培训,了解室内施工程序,施工标准,提高施工技能。
并将新技术、新工艺、新方法等要求对施工负责人及技术人员进行详细交底。
1.3 技术要求室内设备施工包括列控中心、CTC 、计算机联锁、LEU 、集中监测、电源及RBC 等系统的控显设备、机柜安装及配线。
各系统设备的安装标准应符合相关设备技术说明书及设计规定。
各系统设备的安装位置、综合布线应符合设计要求。
各系统采用的设备与器材的型号、规格及性能应符合设计要求。
1.4 施工程序与工艺流程图1 室内施工流程图施工准备机柜(架) 安装 电缆引入 电源设备安装 配线线缆布放设备配线及导通 配线焊接、连接 施工结束1.5 施工要求1、室内信号设备组成组合柜、移频柜、综合柜、防雷柜、分线柜、电源屏、控显设备(控制台)、微机柜、微机监测柜、CTC/TDCS 主机柜、列控中心、防雷配电箱、信号接地系统、走线架等。
每台移频柜容纳10套ZPW-2000A 型轨道电路发送器、接收器、衰耗盘设备。
10块熔断器板(或者断路器),每套轨道电路设备定型使用1块。
10块3×18柱零层端子,每套轨道电路设备定型使用1块。
4柱电源端子板,发送器、接收器工作电源引入用。
综合配电箱作业指导书1
综合配电箱作业指导书1综合配电箱作业指导书濮阳龙源电力集团一、生产流程二、综合配电箱技术标准1、规范性引用文件GB 4208 外壳防护等级(IP代码) GB/Z 6829 剩余电流动作保护电器的一般要求GB 7251.1 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备 GB/T 10233 低压成套开关设备和电控设备基本试验方法 GB 13955 剩余电流动作保护装置安装和运行GB 14048.2 低压开关设备和控制设备第2部分:断路器GB/T 15576 低压成套无功功率补偿装置GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验 DL/T 375 户外配电箱通用技术条件 DL/T 499 农村低压电力技术规程 DL/T 614 多功能电能表DL/T 620 交流电气装置的过电压保护和绝缘配合 2、技术参数和性能要求 2.1 通用要求2.1.1 额定工作电压:交流400V。
2.1.2 额定频率:50Hz。
2.1.3 额定绝缘电压:交流660V。
2.1.4 防护等级:不小于IP44。
2.2 低压配电箱功能单元的划分和要求2.2.1 装置功能单元划分为五个部分:计量单元、测量单元、控制保护单元、防雷保护和接地保护单元、无功补偿单元(如有)。
2.2.1.1 计量单元:a)根据不同地区要求,选择不同的表计和计量方式。
电能计量装置选择、安装、校验等,符合相关标准要求。
b)用于计费的电流互感器,精度不低于0.2S级。
c)电能表具备防窃电功能。
精度要求:有功电能表为1级及以上;无功电能表为2级及以上。
宜采用全电子式电能表。
有功电能表宜采用单相计量方式(如需要)。
配电箱出厂检验作业指导书
配电箱出厂检验作业指导书1、目的和适用范围本作业指导书是检验员检验配电箱的依据,它适用于本公司生产的低压配电箱的出厂检验。
2、引用标准GB7251.1---《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》GB7251.3---《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备---配电板的特殊要求》GB4208---《外壳防护等级(IP代码)》344.1一般检查4.1.1外观检查箱体结构及外形尺寸应符合产品图纸的要求。
组装、焊接应牢固,焊点无焊渣、裂缝等现象。
涂覆层应牢固,无气孔、流痕、伤痕、透底等缺陷。
电镀件镀层质量良好,色泽均匀,无起皮、脱落、发黑、生锈等缺陷。
门启动应灵活,无卡死现象。
4.1.2电器元件安装检查箱体内的电器元件应符合产品图纸的要求,主要电器元件必须是合格供方提供的合格产品,必须有合格证和产品说明书。
电器元件的安装应牢固,排列整齐。
每个电器元件都应有醒目的标记符号,且与产品图纸一致。
需要调试的电器元件应调试好,满足运行要求。
4.1.3母线、导线和布线检查母线、绝缘导线的型号规格应符合产品图纸的要求。
相序排列和颜色应符合产品标准的规定。
母线表面应光滑平整,无裂纹、锤痕、凹坑、毛刺、起皮等缺陷,弯曲处无扭曲变形,搭接面平整吻合。
母线、绝缘导线的布置合理,接线正确,排列整齐美观,横平竖直,层次分明,端子号完整清晰。
母线、绝缘导线与电器元件的连接应可靠,紧固件应拧紧。
4.1.4电气间隙、爬电距离检查不同极性的裸露带电导体之间以及它们与外壳之间的电气间隙≥10mm,爬电距离≥12.5mm。
4.1.5名牌检查产品铭牌安装应牢固,表面平整,字迹清晰、正确,内容齐全。
内容包括:A)产品名称、型号规格B)制造厂名称或商标C)制造年月D)出厂编号E)额定频率F)额定电压G)额定电流4.2操作试验4.2.1机械操作试验产品中所有手动操作部件操作5次(确认检验操作50次),应动作可靠,无卡滞和操作力过大等异常现象。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
综合配电箱作业指导书濮阳龙源电力集团有限公司一、生产流程二、综合配电箱技术标准1、规范性引用文件GB 4208外壳防护等级(IP代码)GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分:断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5电磁兼容试验和测量技术浪涌(冲击)抗扰度试验DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合2、技术参数和性能要求2.1通用要求2.1.1 额定工作电压:交流400V。
2.1.2 额定频率:50Hz。
2.1.3 额定绝缘电压:交流660V。
2.1.4 防护等级:不小于IP44。
2.2低压配电箱功能单元的划分和要求2.2.1 装置功能单元划分为五个部分:计量单元、测量单元、控制保护单元、防雷保护和接地保护单元、无功补偿单元(如有)。
2.2.1.1计量单元:a)根据不同地区要求,选择不同的表计和计量方式。
电能计量装置选择、安装、校验等,符合相关标准要求。
b)用于计费的电流互感器,精度不低于0.2S级。
c)电能表具备防窃电功能。
精度要求:有功电能表为1级及以上;无功电能表为2级及以上。
宜采用全电子式电能表。
有功电能表宜采用单相计量方式(如需要)。
d)计量装置宜选择具有数据采集、汇总计算、存储、调阅和远程传输功能的综合元件。
同时还宜选择装设所辖台区内所有电能量集中采集功能的元件(如需要)。
2.2.1.2测量单元(如需要):a)满足电压、电流基本量测量。
b)电压表能测量线电压和相电压,表计精度在1.5级及以上。
c)电流表能测量三相电流,表计精度在1.5级及以上。
d)宜安装测量功率因数、功率等参数的测量装置。
e)宜安装能实现测量数据采集、存储、调阅和远程传输功能的综合智能型元件。
2.2.1.3控制保护单元:a)装置进出线除具备投切正常负荷的控制功能外,还具备过流、过负荷等异常跳闸的基本保护功能;装置进出线不能采用熔丝保护。
b)用于农网系统的装置具备剩余电流动作保护功能,其配置见GB 14048.2、GB/Z 6829、GB 13955、DL/T 499。
c)装置进线端装设具有明显断开点的隔离器件,装置出线端宜装设具有明显断开点的隔离器件。
d)装置出线回路不宜超过4路,电流分散系数的选择:2、3路额定分散系数值为0.9,4、5路额定分散系数值为0.8。
每条回路额定电流宜采用平均分配的原则进行。
2.2.1.4防雷保护和接地单元:a)防雷保护元件选择I类浪涌保护器。
其接地线截面积不小于6mm2。
b)装置金属外壳可作为装置内、外部接地的主接地体,统一设置公共接地端子。
接地端子直径不小于φ 10mm,能耐腐蚀和氧化,并有持久、耐用且明显的接地标识。
采用SMC材料的箱体,要装有专门的接地排。
c)装置门与装置主体间,以及装有电气元件且活动的面板与装置主体间,用6mm2铜编织线牢固连接。
其与接地端子之间的电阻不大于0.1Ω。
d)装置主体同各个非组焊部件(如槽板等)之间的连接,不论采用螺丝、铰链或者其他任何方式,其与接地端子之间的电阻不大于0.1Ω。
e)装置运行时外壳接地(金属外壳)。
2.2.1.5无功补偿单元(适用带无功补偿的配电箱):a)装置具备无功补偿功能。
b)参照GB/T 15576。
c)宜选用小容量电容器组配,实现精细补偿,防止过补偿。
d)无功补偿单元具备过流或速断基本保护配置。
动态补偿方式的电压保护符合下列规定:保护动作电压至少在1.1倍~1.2倍装置额定电压间可调,当装置的过电压达到设定值时电容全部立即切除并拒绝投入。
e)动态补偿组合元件,宜选择可控硅投切、接触器运行的复合开关。
f)电容器选用低压自愈式电容器。
电容器在额定电网中切除后,能满足3min之内将残压控制在50V以下。
2.3电容补偿室2.3.1电容补偿的投切方式采用可控硅复合开关或电磁继电器式开关,单独配置投切开关和保护开关的方式;补偿配置策略采用混补的方式。
2.3.2电容补偿装置具有进行远程投切、补偿参数设置、补偿记录查询、分区段功率因数统计的功能。
能通过电容电流与实际投切电容量的对比,实现电容器的在线状态检测。
2.3.3电容器选用低压自愈式电容器。
电容器在额定电网中切除后,能满足3min之内将残压控制在50V以下。
2.3.4电容器选择,其电压参数要选取大于1.1倍系统运行额定有效值电压。
容量较大的电容器,宜(可)配置电抗器。
2.3.5电容器回路的过流或速断保护器件额定电流按电容器额定电流的1.5倍选取,动作定值按计算数值定夺。
热继电器动作定值适度加大。
2.3.6电力电容自动补偿装置的保护采用高分断小型断路器或熔断器。
壳体和部件要求采用高阻燃耐冲击塑料,机械强度高、耐热性能好、使用寿命长。
电容补偿装置要求配置避雷器,防止雷电过电压、操作浪涌过电压和其他瞬态过电压对交流电源系统和用电设备造成的损坏。
2.4装置的技术工艺要求2.4.1装置的一般要求:a)装置内材料组别一般按Ⅲa选取。
b)装置过电压类别:Ⅳ类。
c)装置的短路耐受电流等级分10kA及以下、15kA、30kA、50kA、80kA等。
短路耐受电流等级见表3。
表1 短路耐受电流等级2.4.2壳体外观与结构:a)装置外形尺寸及结构设计合理,便于安装、巡视和检修。
b)装置能承受短路电流产生的热稳定和动稳定,以及搬运、使用中的电动、机械强度和防磁等干扰要求。
c)装置外壳采用2mm厚不锈钢板制作。
d)装置设置搬运吊耳;并具备锁具防淋雨,门轴防锈蚀和进出线防划割、进水措施,宜考虑结构安全防护。
e)装置计量单元(包括电流互感器)集中布置,密闭隔离,单独设门并设观察窗。
计量单元具备防窃电功能。
f)装置门的开合角度不小于90°,灵活启闭。
g)装置一般按Ⅲ级污染等级设计,外壳防护等级不小于IP44。
h)装置具备自然通风功能,顶部有隔热层。
i)装置焊接、组配、防腐处理等工艺符合相关标准,无虚焊、毛刺、撕边、搭接不工整等现象。
j)装置壳体使用寿命至少保证8年。
k)配电箱应按国家电网公司相关要求统一安装安全警示标识2.5 箱体性能要求:2.5.1 箱体板材采用S30408不锈钢板材2.5.2 箱体需采用专用三点定位门锁,锁芯加保护盖,安全可靠。
箱门应能灵活开启,开启角大于90度,关好门后,门柄旋过死点,锁舌同时上下插别。
箱门应密封防水,应考虑防盗,防破坏的功能。
表箱锁应有防雨、防撬、防锈等功能。
2.5.3 不锈钢箱体表面进行亚光处理,有效避免光污染。
2.5.4 箱门采用三节铰链式门轴固定方式,并提供固定件。
铰链门轴采用不锈钢等金属材料构成。
2.5.5 箱体需配备4个专用吊装环,满足运输和起吊要求。
2.5.6 箱体结构需满足吊装或座装的安装要求。
2.5.7 箱体应能满足下进线和下出线的需求。
进出线孔大小及位置应根据选用电缆规格、数量和方式而定。
2.5.8 箱体外壳应该设有明显的与外设接地系统相连接的接地装置,并设置永久性标志,该装置与外设接地系统可采用螺栓连接,螺栓不小于M12,并满足防腐蚀要求,箱体内部应设置并安装一条专用接地保护导体,并应保证装置接地的电气连接线,确保箱体以及内部元器件的可靠接地。
各箱门与箱体的接地保护导体之间用6mm2铜编织线牢固连接。
各处连接端子之间的电阻不大于0.1。
2.5.9 箱体标识设置应符合《国网公司品牌标识应用管理办法》和《国网公司标识应用手册》的相关规定。
2.6电器元件和关键原材料的选择和安装:a)主要元件(断路器、熔断器、隔离开关、电容器、导线等)选择列入《电气电子产品类强制性认证实施规则》中“CCC”认证目录,并经过“CCC”认证的器件。
未列入“CCC”认证目录的器件和关键原材料,如电度表、母排、绝缘支撑件、壳体材料等,有材质单和必要的出厂或型式试验报告,并标明各相关重要数据,包括绝缘器件的阻燃指数、绝缘性能、机械强度,母排的材质和导电率,钢材碳含量等,且符合国家相关要求。
b)塑壳熔断器底座和接线端子按额定电流的2.5倍选择,接触器按额定电流的1.5倍~2倍选择(如有)。
c)电容器选择,其电压参数要选取大于1.1倍系统运行额定有效值电压。
容量较大的电容器,宜配置电抗器。
d)电容器回路的过流或速断保护器件额定电流按电容器额定电流的1.5倍选取,动作定值按计算数值定夺。
热继电器动作定值适度加大。
e)电器元件安装应考虑元器件的技术要求(如飞弧距离、爬电距离、电气间隙、电磁干扰、防护要求)和产品说明书中注明的注意事项。
2.7导体和布线:a)材料:T2电解铜。
b)导体颜色按表4的要求选择。
表2 电工成套装置中的导线颜色c)所选绝缘导线的参数,同装置相应电路的额定参数及设计要求一致。
e)主回路导线采用耐气候型铜芯绝缘导线或母排,截面以满足允许载流量(参见DL/T 375附录C和附录D)和温升控制(见DL/T 375附录E)的要求。
f)控制回路选择耐气候型铜芯绝缘单股导线,截面积不小于1.5mm2;测量电流、电压回路及计量电压回路导线截面积不小于2.5mm2;计量电流回路导线截面积不小于4mm2。
跨越装置内活动部位,使用软铜线,并留有适度裕度,防止机械损伤,软铜线截面积应适当加大。
g)使用多股导线的,接线端部有相应材质的接线端头,宜采用冷压接方式。
每根导线的中间不得有接头。
一个端子只能连接一根导线,特殊设计的端子除外。
h)导线不应贴近具有不同电位和容易发热损坏绝缘层的带电部件,或贴近、穿越带有尖角的裸露带电部件边缘。
否则,应采取防护措施。
i)导线相序排列见表5。
表3 导线相序排列表j)装置内的铜排外加绝缘护套。
母排和母线各部接头处加绝缘防护罩。
装置内无裸露带电部位,母线及馈出均绝缘封闭,并具有检修时能可靠验电接地的功能,保障检修人员的人身安全。
k)铜排其折弯无砸痕、裂口、毛刺,符合DL/T 499的规定。
其最小允许弯曲半径见DL/T 375表7。
2.8电磁兼容性装置的电磁兼容性应满足GB/T 17626.2、GB/T 17626.3、GB/T 17626.4、GB/T 17626.5的试验技术要求。
2.9标准技术参数表4技术参数特性表三、综合配电箱组装工艺一、总则本作业指导书规定了综合配电箱的装配内容和要求,适用于本公司生产的综合配电箱的组装工艺工程。
