建筑工程施工工艺流程图(最全面)
建筑工程施工工艺流程大全

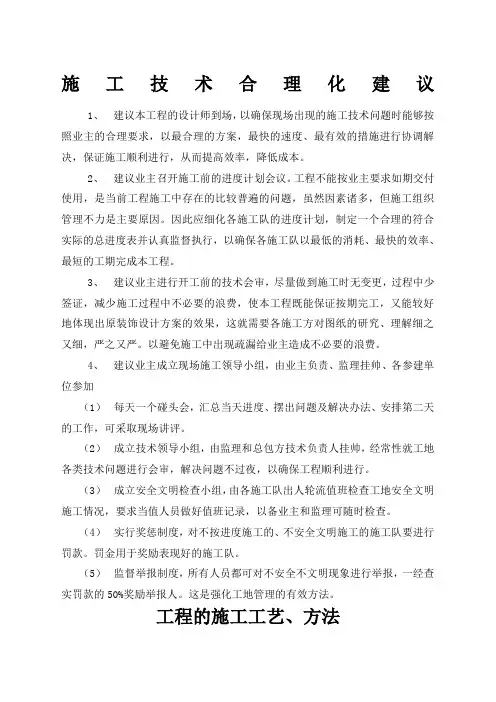

施工技术合理化建议1、建议本工程的设计师到场，以确保现场出现的施工技术问题时能够按照业主的合理要求，以最合理的方案，最快的速度、最有效的措施进行协调解决，保证施工顺利进行，从而提高效率，降低成本。
2、建议业主召开施工前的进度计划会议。
工程不能按业主要求如期交付使用，是当前工程施工中存在的比较普遍的问题，虽然因素诸多，但施工组织管理不力是主要原因。
因此应细化各施工队的进度计划，制定一个合理的符合实际的总进度表并认真监督执行，以确保各施工队以最低的消耗、最快的效率、最短的工期完成本工程。
3、建议业主进行开工前的技术会审，尽量做到施工时无变更，过程中少签证，减少施工过程中不必要的浪费，使本工程既能保证按期完工，又能较好地体现出原装饰设计方案的效果，这就需要各施工方对图纸的研究、理解细之又细，严之又严。
以避免施工中出现疏漏给业主造成不必要的浪费。
4、建议业主成立现场施工领导小组，由业主负责、监理挂帅、各参建单位参加（1）每天一个碰头会，汇总当天进度、摆出问题及解决办法、安排第二天的工作，可采取现场讲评。
（2）成立技术领导小组，由监理和总包方技术负责人挂帅，经常性就工地各类技术问题进行会审，解决问题不过夜，以确保工程顺利进行。
（3）成立安全文明检查小组，由各施工队出人轮流值班检查工地安全文明施工情况，要求当值人员做好值班记录，以备业主和监理可随时检查。
（4）实行奖惩制度，对不按进度施工的、不安全文明施工的施工队要进行罚款。
罚金用于奖励表现好的施工队。
（5）监督举报制度，所有人员都可对不安全不文明现象进行举报，一经查实罚款的50%奖励举报人。
这是强化工地管理的有效方法。
工程的施工工艺、方法轻钢龙吸音矿棉板吊顶施工工艺1、施工方法首先确认施工部位，测量天花设计标高与实际高度是否相符，如果天棚标高受到其他设施的影响，即报交技术组负责人落实解决。
接着根据确认下来的标高，准确地在墙上1M处四周弹水平线，且按如下步骤进行严格的施工。
土建施工全工艺流程图解ppt课件(2024)
定义
土建施工是指利用土、石、砖、 木等自然材料，通过人工或机械 手段进行的建筑物、构筑物的建 造过程。
分类
根据施工对象和使用材料的不同 ，土建施工可分为房屋建筑施工 、道路桥梁施工、水利工程施工 等。
4
土建施工重要性
01
02
03
基础性
土建施工是各项工程建设 的基础，其质量直接关系 到工程的安全和使用寿命 。
对施工现场的地形、地貌进行 详细测绘，为后续设计提供准
确数据。
地质勘察
通过钻探、取样等手段，了解 地下岩土层分布、承载力等地
质条件。
水文地质调查
分析地下水文条件，评估其对 施工的影响。
测量控制网建立
建立施工测量控制网，确保施 工测量的精度和准确性。
2024/1/26
8
施工图纸会审及技术交底
施工图纸会审
2024/1/26
综合性
土建施工涉及多个学科领 域，如建筑学、结构工程 、岩土工程等，需要综合 考虑各种因素。
社会性
土建施工不仅影响经济发 展和社会进步，还与人们 的生命财产安全密切相关 。
5
土建施工行业现状及发展趋势
行业现状
当前，我国土建施工行业规模不断扩大，技术水平不断提高，但仍存在一些问题，如施工质量参差不 齐、安全事故时有发生等。
14
基础验收标准及注意事项
2024/1/26
基础验收标准
包括基础的几何尺寸、轴线位置、标高、表面平整度等方面的要求，以及混凝土 强度等级、钢筋规格型号和数量等方面的要求。
注意事项
在基础施工过程中，应注意基坑开挖对周围建筑物的影响，采取必要的支护措施 ；同时，在混凝土浇筑前应检查模板支撑是否牢固，防止跑模和漏浆现象的发生 ；在基础验收前应对基础进行充分的养护和保护，避免受到损坏。
模板工程施工工艺流程控制程序图(早拆模体系构造图)
模板工程施工工艺流程控制程序图（早拆模体系构造图）1）模板工程施工工艺流程控制程序,详见下图.2）施工顺序施工顺序：模板制作与钢筋成型、放线→模板支撑、脚手架搭设→柱、墙钢筋绑扎→柱、墙模板安装→铺梁底板→梁钢筋绑扎→安梁侧模→铺楼板模板搁栅→安装楼板底模→楼板钢筋绑扎→浇筑砼→养护、拆模。
根据现行规范图36 模板工程施工工艺流程控制程序3）模板制作、安装墙、柱及弧形梁侧面模板采用整装散拆的施工方法，梁底模视长度采用整装整拆的施工方法，而楼板模板、楼梯模板及直线形梁侧模则采用散装散拆的施工方法。
电梯井筒采用整体爬升的施工方法.模板制作时，必须对所有模板进行编号，标明尺寸和安装位置，以免混淆使用.墙、柱模板底部均应设一定的清洗孔（带止水钢板的施工缝处内外均需留设)，除在立模时要防止木屑、泥块等物进入模壳内，在砼浇筑前，应指派专人对模板进行冲洗，确保模板内无杂物。
模板施工准备工作：进行中心线和位置线的放线：首先用经纬仪引测建筑物的边柱墙轴线,并以该轴线为起点，测出每条轴线.模板放线时，应先清理好现场，然后根据施工图用墨线弹出模板的内外边线和中心线，墙模板要弹出模板的内、外边线,以便于模板安装和校正。
做好标高量测工作：用水准仪把建筑物水平标高引测到模板安装位置。
进行找平工作：模板承垫底部应预先找平,以保证模板位置正确，防止模板底部漏浆。
找平方法是沿模板内边线用1:3水泥砂浆抹平层。
柱模板柱子模采用定型的大模板，按照图纸的尺寸，配成定型的柱模，到现场进行拼装。
绘制模板组装平面图，注明模板吊装顺序，对模板逐一编号，并在施工前与平面图进行核对，以确保模板安装准确无误。
柱模用φ14圆钢作对拉螺栓，纵横≤600mm进行加固，拉杆按规范要求攻丝.每端不少于12CM,拉杆端部用标准螺帽紧固(要求每端均紧固2个螺帽），对拉螺杆管采用与拉杆直径配套的PVC管，以便提高螺杆的周转率。
梁模板矩形梁用胶合板按图纸尺寸进行配制。
装配式建筑施工工艺流程实例图解
装配式建筑施工工艺流程实例图解（一）装配式建筑已不在陌生，特别在近几年，3D打印技术的出现之后，装配式建筑将会成为新型建筑主流。
作为一名工程人，一定要知道装配式建筑的施工工艺流程。
下面我们就一起对比分析装配式与传统建筑的5大优势有哪些?装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。
3、叠合梁安装4、内墙板安装。
5、柱、剪力墙钢筋绑扎。
6、电梯井道内模板安装。
7、剪力墙9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。
10、吊装楼梯梯段。
11、工作面安装安全防护措施。
12、楼板拼缝处抗裂钢筋安装。
13、楼板内预埋管线安装、面层钢筋绑扎。
14、楼板混凝土浇筑。
15、进入上一层结构施工，拆除栏杆，吊装外墙板。
装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。
装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。
操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。
装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。
室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。
装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。
且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。
装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。
装配式：传统式：工程人，每天学一点儿，进步一点!。
房屋建筑施工工艺流程
房屋建筑施工工艺流程房屋建筑施工工艺流程及验收标准一、基础工程一）施工工艺流程：1.定位放线→复核（包括轴线，方向）→桩机就位→打桩→测桩→基槽开挖→锯桩→浇筑砼垫层→轴线引设→承台模板及梁底板安装→钢筋制安→承台模板及基础梁侧板安装→基础模板、钢筋验收→浇筑基础砼→养护→基础砖砌筑→回填土二）技术要求及验收标准：1.天然基础基槽（坑）机械开挖应设置标高控制点，预留20cm～40cm土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。
2.基坑开挖前须对边坡稳定（无支护基坑）、支护型式（有支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。
3.天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。
深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。
4.桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于800mm的不宜小于100mm，对于250<d<800的中等直径桩不宜小于50mm，且桩顶必须平整，不准打烂。
5.采用焊接接桩时钢板宜使用低碳钢，焊条宜用E43,应先将四角点焊固定，然后对称焊接，焊接完成后应冷却8分钟后方可锤击。
对桩位偏位大于规范要求或地基土质与勘探资料不符时应及时与相关部门联系处理。
6.打（压）桩后的桩位允许偏差必须符合下表要求，斜桩倾斜度的偏差不得大于倾斜角正切位的15%（倾斜角系桩的纵向中心线与铅垂线间夹角）。
二、模板工程一）施工工艺流程：基础验收→模板制作→模板验收→模板安装→钢筋绑扎→验收→混凝土浇筑→养护→拆模二）技术要求及验收标准：1.模板制作应符合设计要求，模板板面平整，无裂缝、变形、变色等缺陷，模板板面应涂刷防水剂。
2.模板安装前应验收模板，模板支撑应牢固，垂直度、水平度符合设计要求，模板接缝应牢固，并填充防水材料。
建筑施工工艺流程图
建筑施工工艺流程图填方施工流程图挡土墙施工工艺流程图质量管理机构质量保证体系现场质量检查程序回填土压实质量检验程序工期保证组织机构工期保证体系施工进度控制系统安全保证体系住宅楼工程总体施工程序零平下结构工程施工程序基础施工工序±0.00层以上结构工程施工程序钢筋施工程序内外装饰装修施工程序电气安装工程施工程序室内管道工程施工程序人工挖土工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底机械挖土工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底基土钎探工艺流程：放钎点线→就位打钎拔钎灌砂记录锤击数检查孔深人工回填土工艺流程：基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收机械回填土工艺流程：基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收灰土地基施工工艺流程：检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收砂石地基施工工艺流程：检验砂石质量→拌和砂浆9人工级配→分层铺筑砂石→洒水→夯实或碾压→找平验收钢筋混凝土预制桩打桩工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位泥浆护壁回转钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋螺旋钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机人工成孔灌注桩施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管) →浇筑桩身混凝土(随浇随振)→插桩顶钢筋桩承台施工工艺流程：核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块钢筋绑扎工艺流程：确定组装钢模板方案→组装钢模板→模板预检混凝土浇筑工艺流程：搅拌混凝土→浇筑→振捣→养护设备基础施工工艺流程：槽底或模板内清工艺流程：槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护素混凝土基础施工工艺流程：槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护防水混凝土施工工艺流程作业准备→混凝土搅拌→运输→混凝土浇筑→养护水泥砂浆防水层施工工艺流程：墙、地面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥砂浆→养护平面铺贴卷材工艺流程：保护墙放线→砌筑保护墙→抹保护墙找平层→抹垫层找平层→养护→清理→喷涂冷底子油→铺贴附加油毡层→铺第一层立墙油毡→铺第一层平面油毡→分层先立面后平面)→抹保护层立面铺贴卷材工艺流程：拆除根部临时保护墙→结构面抹找平层→养护→喷涂冷底子油→接铺阴阳角处附加层→铺第一层油毡→铺第二层油毡→(按,设计分层铺设)→砌筑保护墙(保护层)地下改性沥青油毡(SBS)防水层施工工艺流程基层清理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层地下高分子合成(三元乙丙)橡胶卷材防水层施工工艺流程：基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层)→卷材粘贴面涂胶基层表面涂胶→铺贴防水卷材做保护层地下聚氨酯防水涂料冷作业施工工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层砖混结构构造柱、圈梁、板缝支模工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护框架结构定型组合钢模板的安装与拆除工艺标准安装柱模板工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检安装剪力墙模板工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检安装梁模板工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检安装楼板模板工艺流程：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的水平拉杆→办预检组合钢木(竹)胶合板模板的安装与拆除工艺标准柱模板安装工艺单块就位组拼工艺流程：搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍→第二、三等层柱模板及柱箍安装→安有梁口的柱模板→全面检查校正→群体固定单片预组拼柱模板工艺流程：单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定墙模板安装工艺：墙模板单块就位组拼安装工艺流程：组装前检查→安装门窗口模板→安装第一步模板(两侧) →安装内钢楞→调整模板平直→调整模板平直、垂直→安装第二步至顶部两侧模板→安装内钢楞调平直→安装穿墙螺栓→安装外钢楞→加斜撑并调模板平直→与柱、墙、楼板模板连接预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙内杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接梁模板安装工艺：梁模板单块就位安装工艺流程：弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固梁模板单片预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→预组拼模板检查→底模吊装就位安装起拱→绑扎钢筋→侧模安装→安装侧向支撑或梁卡固定→检查梁口平直模板尺寸→卡梁口卡→与相邻模板连固梁模整体预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→梁模整体吊装就位→梁模与支架连固→复核梁模位置尺寸→侧模斜撑固定→上梁口卡楼板模板安装工艺：楼板模板单块就位安装工艺流程：搭设支架→安装横纵钢(木) 楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除内楞及竹编模板→模板及配件运输及维护楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除内楞及竹编模板→模板及配件运输及维护墙模整体拆除工艺流程：拆除穿墙螺栓→调节三角斜支腿丝框使底脚离开地面→拆除组拼大模板端接缝处连接窄条模板→敲击组拼大模立楞上端，使之脱离墙体→用撬棍撬组拼大模底边肋，使之全部脱离墙体→吊运组拼大模现浇剪力墙结构大模板的安装与拆除工艺标准外板内模结构安装大模板工艺流程：准备工作→安正号模板→安装外墙板→安反号模板→固定模板上口→预检外砖内模结构安装大模板工艺流程：外墙砌砖→安装正、反号大模板→安装角模→预检全现浇结构安装大模板工艺流程：准备工作→挂外架子→安内横墙模板→安内纵墙模板→安堵头模板→安外墙内侧模板→合模前钢筋隐检→安外墙外侧模板→预检密肋楼板模壳的安装与拆除模壳模板安装的操作工艺(以主次木楞支撑体系为例)流程：安装支架→安装主次木楞→调整密肋梁底标高及起拱→安装模壳→质量检验模壳模板拆除的操作工艺流程：拆除角钢→拆起模壳→拆除支架钢筋绑扎与安装工程操作工艺流程：划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋构造柱钢筋绑扎工艺流程：预绑构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋圈梁钢筋的绑扎工艺流程：画钢筋位置线→放圈梁受力筋→穿箍筋→绑扎箍筋板缝钢筋绑扎工艺流程支护缝模板→预制板端头预应力锚固筋向上弯成45°→放通长水平构造筋→与板端锚固筋绑扎剪力墙结构大模板墙体钢筋绑扎工艺标准剪力墙钢筋现场绑扎工艺流程：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋剪力墙采用预制网片的绑扎工艺流程修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋现浇框架结构钢筋绑扎工艺标准绑柱子钢筋工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋绑剪力墙钢筋工艺流程：立2～4根竖筋→画水平障距→绑定位横筋→绑其余横筋→绑其余横竖筋梁钢筋绑扎工艺流程：模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎(先在梁模板上口绑扎成型后再入模内)：画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋楼梯钢筋绑扎工艺流程：划位置线→绑主筋→绑分布筋→绑踏步筋双钢筋叠合板钢筋绑扎工艺流程图：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋钢筋接头钢筋手工电弧焊工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验水平钢筋窄间隙焊工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋气压焊工艺流程：检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查钢筋闪光对焊工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面轻微接触) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程作业准备→材料计量→搅拌→运输→浇筑→振捣→养护现浇框架结构混凝土浇筑施工工艺流程；作业准备→混凝土搅拌→凝土运输→柱、梁、板、剪力墙、楼梯混凝土浇筑与振捣→养护双钢筋叠合板安装施工工艺流程：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋构件安装工程预应力短向圆孔板安装工艺流程：抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋预应力实心整间大楼板安工艺流程：抹砂浆找平层或硬架支模→吊装大楼板→调整板位置→整理绑扎钢筋预制钢筋混凝土框架结构构件安装工艺流程：柱吊装(校正→定位→焊接) →梁吊装(校正→主筋焊接) →梁柱节点核心区处理→剪力墙施工→板安装预制外墙板安装工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑预制外墙板构造防水施工工艺流程：做立缝防水→做平缝防水→做十字缝防水→其他部位防水→淋水试验预制楼梯、休息板及垃圾安装工艺流程：浇水泥浆→安装休息板→安装楼梯段→焊接→灌缝→安垃圾道预制阳台、雨罩、通道板安装工艺流程坐浆→吊装→调整→焊接→浇长混凝土预制钢筋混凝土隔墙板安装工艺流程：安装就位→检查、校正→支撑、加固→焊接固定→捻缝加气混凝土条板安装工艺流程：弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板预应力混凝土工程预应力后张法张拉施工工艺流程：检查构件(或块体) ↓预应力筋制作→穿预应力筋↓锚具检验→安装具及张拉设备张拉设备预检→张拉孔道灌浆→制作水泥浆试块↓起吊←压水泥浆试块无粘结预应力施工工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处钢结构工程钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收砖基础砌筑工艺流程：拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层一般砖砌体砌筑工艺流程：砂浆配合比→计量排砖撂底盘角组砌方法作业准备砖浇水砂浆搅拌砌砖验收测量放线立皮数杆挂线料石砌筑工艺流程：砂浆搅拌→作业准备→试排撂底→砌料石→验评中型砌块砌筑工程施工工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌块浇水砂筑镶砖→竖缝灌砂浆→勒缝空心砖砌筑工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底地面与楼面工程炉渣垫层施工工艺流程：基层处理→炉渣过筛与水闷→找标高、弹线、做找平墩→基层洒水湿润、拌合炉渣→铺炉渣垫层→刮平、滚压→养护混凝土垫层施工工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平→养护陶粒混凝土垫层施工工艺流程：基层处理→找标高弹水平控制线→陶粒过筛、水闷→搅拌→铺设陶粒混凝土→养护细石混凝土地面施工工艺流程：找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护水泥砂浆地面施工工艺流程：基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护现制水磨石地面施工工艺流程：基层处理→找标高→弹水平线→铺抹找平层砂浆→养护→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压、抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光预制水磨石地面施工工艺流程：基层处理→定线→水磨石板浸水→砂浆拌制→基层洒水及刷水泥浆→铺水泥砂浆结合层及预制水磨石板→养护灌缝→贴镶踢脚板→酸洗打蜡陶瓷锦砖地面施工工艺流程：清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴陶瓷锦砖→修理→刷水、揭纸→拨缝→灌缝→养护塑料板地面施工工艺流程：基层处理→弹线→试铺→刷底子胶→铺贴塑料地面→铺贴塑料踢脚板→擦光上蜡活动地板施工工艺流程：基层处理→找中、套方、分格、弹线→安装支座和横梁组件铺设活动地板面层→清擦和打虹大理石、花岗石及碎拼大理石地面施工艺流程：准备工作→试拼→弹线→试排→刷水泥浆及铺砂浆结合层→铺大理石板块(或花岗石板块) →灌缝、擦缝→打蜡大理石(或花岗石)踢脚板工艺流程①：粘贴法：找标高水平线→水泥砂浆打底→贴大理石踢脚板→擦缝→打蜡灌浆法找标高水平线→拉水平通线→安装踢脚板→灌水泥砂浆→擦缝→打蜡碎拼大理石面层施工工艺流程：挑选碎块大理石→弹线试拼→基层清理→扫水泥素浆→铺砂浆结合层→铺大理石碎块→灌缝→磨光打蜡缸砖、水泥花砖、通体砖地面施工工艺流程：基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、擦缝→养护→踢脚板安装预制混凝土板块和水泥方砖路面铺设施工工艺流程：灰土垫层→找标高、拉线→马路牙子→铺砌路面砖→灌缝长条、拼花硬木地板施工工艺流程：厕、浴间涂膜防水施工工艺标准安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板厕、浴间涂膜防水施工工艺标准聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣→防水层试水→防水层验收氯丁胶乳沥青防水涂料施工工艺流程：基层处理→涂刮氯丁胶乳沥青水腻子→刮第一遍涂料→细部构造和加强层→铺贴玻璃丝布(或无纺布) 同时刷二遍涂料→刷第三遍涂料→刷第四遍涂料→蓄水试验→防水层验收SBS橡胶改性沥青防水涂料施工工艺流程：基层处理→涂刷第一遍涂料→细部处理一布二涂→蓄水试验→防水层验收地。
建筑装饰装修工程施工工艺
建筑装饰装修工程施工工艺1抹灰工程(1)工艺流程门窗框管道等部位堵缝→墙面清理→吊垂直、套方、抹灰饼、充筋→弹灰层控制线→基层处理→分层抹灰→罩面→养护(2)操作要点1)基层处理：将墙面上残留的砂浆、污垢、灰尘等清理干净，用水浇墙，将砖缝中的尘土冲掉。
2)室内墙面、门窗洞口阳角用1：2的DS砂浆做护角，高度控制在楼地面上2m内，每侧宽度不应小于50mm。
3)吊垂直、套方、找规矩：分别在门窗口角、墙面等处吊垂直，套方抹灰饼，灰饼纵横向间距均不大于2m，并按灰饼冲筋后，在墙面上弹出抹灰控制线，有吊顶的房间其抹灰高度高出吊顶面10cm。
4)墙体中构造柱、圈梁结构表面光滑平整，在清除表面灰尘、油污等物质后，须刷一道混凝土界面剂（掺适量水泥）后方可进行抹灰。
2涂饰工程（1）内墙涂料①工艺流程②施工准备及作业条件1）墙面应基本干燥，基层含水率不大于10％。
2）抹灰作业完成，过墙管道、洞口、阴阳角等处应提前抹灰找平修整，并充分干燥。
3）门窗玻璃安装完毕，湿作业的地面施工完毕，管道设备试压完毕。
③施工方法1）基层处理首先将基层表面上的灰尘、污垢和砂浆留痕等杂物清除扫净。
2）修补腻子用腻子将墙面等基层上磕碰的坑凹、缝隙等处分遍找平，干燥后用纱纸将凸出触磨平，并将浮尘等扫净。
3）刮腻子刮腻子的遍数可由基层或墙面平整度来决定，一般为三遍。
第一遍用胶皮刮板横向满刮，一刮板紧接着一刮板，接头不得留槎，每次最后收头时，要注意收的干净利落。
干燥后用砂纸打磨，将浮腻子及斑迹磨平磨光，再将墙面清扫干净。
第二遍用胶皮刮板竖向满刮，干燥后用砂纸磨平并清扫干净。
第三遍用胶皮刮板找补腻子，用钢片刮板满刮腻子，将墙面等基层刮平刮光，干燥后用细砂纸磨平磨光，注意不要漏磨或将腻子磨穿。
4）涂刷涂料，一般为三遍。
大面积涂刷时应该注意配合操作，流水作业，操作时顺一个方向刷，做到上下衔接，后一排紧接前一排，避免干燥后出现接头。
如墙面有分色线，施工前应认真划好粉线，刷分色线时要靠直尺，用力均匀，起落要轻，排笔蘸漆量适当，从前往后刷。
房屋建设施工工艺流程图
基础工程（一）施工工艺流程：定位放线T复核（包括轴线、方向）7基槽开挖T浇筑砼垫层T轴线引设T基础模板、钢筋安装7基础模板、钢筋验收7浇筑基础砼7 基础砖砌筑7回填土（二）技术要求及验收标准：1.天然基础基槽（坑）机械开挖应设置标高控制点，预留20cm 土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。
2.基坑开挖前须对边坡稳定（无支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。
3.天然基础必须满足刚性角的要求，否则必须与设计联系进行处理。
深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。
4.基础垫层浇筑前必须保证土体表面平整，无浮土、泥浆、积水，必须用木枋对垫层位置进行定位方可浇筑，垫层厚度必须达到图纸设计要求。
5.基础模板安装应该通线验收，截面部尺寸不许超过士10 mm,侧板高度应符合设计图纸要求，不宜高低不平。
6.基础钢筋验收要按施工图核查纵向受力钢筋的品种、直径、数量、位置、间距以及钢筋的搭接长度和锚固长度等容，重点复核柱预留插筋的位置、品种、直径和数量。
7.基础浇筑混凝土前应将模板淋水湿润，模板积水应及时排除，杂物必须清理干净。
8基础回填前应将基坑模板木枋、钢顶、钢管及零碎材料清理干净才能回填。
9.室回填以分层进行，并分层碾压密实。
室外回填土应同步进行, 以免影响脚手架搭设。
模板工程（一）施工工艺流程：轴线投设-柱（剪力墙）模板制安-设置标高控制点-二层梁板模板制安T线管预埋验收T验收T依次推进（二）技术要求及验收标准：1.模板及其支架应根据工程结构的形成、特点及现场条件，合理确定模板工程施工的流水区段，均衡工序工程（钢筋、模板、混凝土工序）的作业量，以减少模板投入增加周转次数。
建筑施工全过程图解
建筑施工全过程图解、如何看建筑施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法、地面做法、楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
完整高层建筑全流程施工过程,看完一目了然
完整高层建筑全流程施工过程，看完一目了然建筑工程项目案例为一栋高层住宅楼，总高30层，地下1层，高强预应力管桩-筏板基础，框剪结构。
一、前期施工准备阶段1、地质勘察地质单位受建设单位的委托，据设计提供的相关资料，对拟建场地通过各种勘察手段和方法对地质结构或地质构造：地貌、水文地质条件、土和岩石的物理力学性质等，做出分析评价出具详细的“岩土工程勘察报告”，为设计和施工提供所需的工程地质资料。
2、文物勘察根据国家文物保护法相关规定：进行基本建设工程，建设单位应当事先报请政府文物行政部门组织从事考古发掘的单位在工程范围内有可能埋藏文物的地方进行考古调查、勘探。
考古调查、勘探中发现文物的，由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施；遇有重要发现的，由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。
3、建筑边坡与深基坑工程的设计方案评审设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、地方有关技术规范和相关的强制性条文，对建筑边坡与深基坑工程设计方案进行的安全、经济、合理等方面的技术性论证。
其目的是：为加强对建筑边坡与深基工程的管理，确保建设工程及其相邻建（构）筑物和地下管线、道路的安全，土方开挖图确定后，依据国家相关规定:建设单位应委托评审组织机构对建筑边坡与深基坑工程的设计方案进行评审。
4、工程测量定位是指建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪。
5、施工现场市政临水临电报批建筑单位在取得建设行政主管部门批准的建筑工程许可证之后，持证明分别到电力公司、自来水公司办理临水临电审批手续。
6、三通一平三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。
建筑工程施工顺序及流程
建筑工程施工顺序及流程方案图文详细版目录第一节、施工顺序 (2)1.1 施工阶段及总体施工程序 (2)一、施工阶段划分及衔接关系 (2)二、总体施工程序 (4)1.2 施工段划分 (5)第二节、施工工艺流程 (6)2.1、基础工程施工工艺 (6)2.2、楼层结构施工工艺 (6)2.3、室内装修工程施工工艺 (6)2.4、外墙装饰工程施工工艺 (7)第一节、施工顺序1.1 施工阶段及总体施工程序本工程包括基础、结构、装修及室外工程等，工期相对要求较紧。
对工程整体施工顺序进行科学合理的规划，是完成任务的最关键环节。
施工顺序是施工步骤上存在的客观规律。
土建工作应遵守“先地下、后地上，先结构、后装修，先土建、后设备”和装修施工“先外檐、后内檐”以及“外装修由上向下、内装修由下向上、收尾由上向下”的原则。
采用平行流水立体交叉作业以及合理的施工流向，不仅是工程质量的保证，也是安全施工的保证。
上部结构仍在施工时，装修抹灰施工提前插入的适宜时间和部位，结构和装修仍在施工时，设备专业穿插进行的适宜时间和部位，这些均须进行周密的安排。
特别是土建与安装及设备专业的关系，室内装修要待各专业系统的干管完成后才能开始，内装修施工又要为专业施工的最后完成创造条件。
但是，土建装修可以按层施工，而上下水、电气等安装专业则要按系统施工，不可能按层划分区段，因此，必须安排好时间与空间的利用，处理好穿插施工的关系。
因此，基本要求是：上道工序的完成要为下道工序创造施工条件，下道工序的施工要能够保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，确保工程质量。
一、施工阶段划分及衔接关系本工程总体目标要求较高，在施工中必须进行科学的组织，严格的管理，协调好各方面的工作，以实现既定的总体目标。
主体结构施工时按实际情况进行合理分段流水施工。
以具体施工步聚、施工程序为主线，分阶段，突出重点，明确目标，用网络计划进行控制管理。
整个施工分为五大阶段进行。
建筑工程施工方法
建筑工程施工方法第一节基础工程施工1、本工程采用独立柱基础。
2、工艺流程：基础挖采用机械挖土，挖出的土方一部分外运，一部分回填，回填土采用碾压法，挖土时，按实际情况考虑放坡系数开挖，机械挖土→验槽→垫层施工→放柱基边线十字轴线→按边线支柱基侧模板→绑底板钢筋→浇砼→基础验收→回填土。
3、垫层砼采用C10，基础采用C20。
第二节混凝土工程1、为了保证砼的质量，减少因水泥过多而产生的水化热，因此有必要对砼的坍落度进行控制，必须控制在3-5之间（正常气温），随着温度的增加和天气的变化，上部主体砼的坍落度可作略微的调整。
2、混凝土的运输混凝土的运输均采用人力砼翻斗车，主体垂直运输为JMS-100提升机。
3、混凝土的浇捣根据以往的经验，在每次浇捣混凝土时，每位振动手需参照快插慢拨的方法进行，同时观看模板的情况，在复杂处还应用榔头或铁棒，敲打模板以确定是否震动到位，对于交界处尤其要认真。
5、楼板混凝土标高的控制主要采用标志杆的方法进行，即在板面钢筋焊φ6竖向筋，而后用水平仪测定标高并红漆标上即可。
6、混凝土的标号需在每次浇筑前进行申请，在接到砼浇筑令后再进行复核，在确定无误的情况下，才能进行结构浇筑砼。
7、试块的制作必须遵循规范的要求，每个台班、每100m3、每个施工段制作一组，同时项目部还必需做一标准试块养护池。
8、混凝土的养护在冬季应加强砼的保护，如用草包或采用塑料薄膜的养护，养护的时间一般不少于14天。
9、施工缝的留设柱应留在板面或基础面，梁式板应留在中间的三分之一处。
10、对混凝土浇捣要提前申请，在得到建设单位或监理单位签发的混凝土浇灌令后，方能进行混凝土浇灌。
第三节钢筋工程1、本工程的钢筋共计约吨，规格从φ6-φ25。
钢筋的垂直运输主要依靠提升机进行。
2、本工程的钢筋由我方采购，根据合约在建设单位或监理工程而确认后，方可进行采购，但为了保证工程质量，在钢筋进场、取样试验、制作加工、焊接试验、分类堆放、核查发货等整个过程，均需派专人负责，并做好记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水系统施工工艺流程图
排水系统施工工艺流程图
熟悉图纸资料 排污管安装
排粪管安装 透气管安装 外排灌系统管道放线、安装室
排灌系统试水、回填土施工
施工准备 管线放线 灌水试验 洁具安装 竣工验收
支架安装
通水试验
配合土建专业预埋防雷和接地系统安装
插接式母线槽安装
电管敷设、箱盒安装桥架安装
电管敷设、箱盒安装桥架安装
插接式母线槽安装
电管敷设、箱盒安装桥架安装
插接式母线槽安装
插接式母线槽安装
插接式母线槽安装
插接式母线槽安装
插接式母线槽安装
测量放线
桩基工程
场地平整 土方调配
基坑支护
基础垫层
降水
桩基动载测试
基础工程
基础验收
地下防水
桩基静载测试
桩基验收 回填土
施工准备
土方工程
土建主体工程主要工艺流程（混凝土结构）：
脚手架搭设
施工准备
模板安装工程
钢筋安装工程
混凝土工程
模板拆除工程
填充墙工程
管线预埋及预留
管线预埋 门窗框安装
主体验收
施工准备
基层处理 找规矩、基准线
外墙找平层 屋面找平层 内墙找平层
屋面保温 外墙保温 内墙抹灰
屋面防水层 内墙饰面层
外墙饰面层 器具安装
门窗扇安装 油漆玻璃
楼地面工程 外脚手架拆除 分部工程验收
室外工程
施工准备
路 基
挖填土 地基处理
路基压实
垫层
砂砾垫层 碎石垫层
基层
粉煤灰三渣 水泥或沥青稳定石
二灰土 面层 人行道侧平石
人行道面层
施工准备
井点降水
管道基础
沟槽开挖沟槽支护
管道铺设管道接口
管道坞膀
磅水检验
沟槽复土隐蔽验收
窨井砌筑附属构筑物
顶管工程主要工艺流程：
施工准备
测量放线
导轨安装
后座顶板安装
顶进设备安装 后座千斤顶安装
洞口止水装置安装
掘进机试运行
掘进机井内就位 割开闷板
后座千斤顶顶进
出泥准备
掘进机穿墙 偏差测量 管内出泥
轴线控制
管道顶进 顶进纠偏
接口检验 砼管进场验收
竣工测量
砼管拼装 砼顶进结束 设备转移。
