3.常减压蒸馏工艺原理
常减压蒸馏工艺流程常减压工艺流程的原理
常减压蒸馏工艺流程常减压工艺流程的原理1初馏..脱盐，脱水后的原油换热至215-230℃进入初馏塔，从塔顶蒸馏出初馏点-130℃的馏分冷凝冷却后，其中一部分作塔顶回流，另一部分引出作为重整原料或较重汽油，又称初顶油。
2常压蒸馏初馏塔底拔头原油经常压加热炉加热到350-365℃，进入常压分馏塔。
塔顶打入冷回流，使塔顶温度控制在90-110℃。
由塔顶到进料段温度逐渐上升，利用馏分沸点范围不同，塔顶蒸出汽油，依次从侧一线，侧二线，侧三线分别蒸出煤油，轻柴油，重柴油。
这些侧线馏分经常压气提塔用过热水蒸气提出轻组分后，经换热回收一部分热量，再分别冷却到一定温度后送出装置。
塔底约为350℃，塔底未汽化的重油经过热水蒸汽提出轻组分后，作减压塔进料油。
为了使塔内沿塔高的各部分的汽，液负荷比较均匀，并充分利用回流热，一般在塔中各侧线抽出口之间，打入2-3个中段循环回流。
3减压蒸馏常压塔底重油用泵送入减压加热炉，加热到390-400℃进入减压分馏塔。
塔顶不出产品，分出的不凝气经冷凝冷却后，通常用二级蒸汽喷射器抽出不凝气，使塔内保持残压1.33-2.66kPa，以利于在减压下使油品充分蒸出。
塔侧从一二侧线抽出轻重不同的润滑油馏分或裂化原料油，它们分别经气提，换热冷却后，一部分可以返回塔作循环回流，一部分送出装置。
塔底减压渣油也吹入过热蒸汽气提出轻组分，提高拔出率后，用泵抽出，经换热，冷却后出装置，可以作为自用燃料或商品燃料油，也可以作为沥青原料或丙烷脱沥青装置的原料，进一步生产重质润滑油和沥青。
(1)认真巡回检查。
及时发现和消除炉、塔、贮槽等设备管线的跑、冒、滴、漏。
禁止乱排乱放各种油品和可燃气体，防止火灾发生。
(2)常减压蒸馏过程中许多高温油品一旦泄漏，遇空气会立即自燃着火，火灾危险很大。
造成热油跑料着火的原因主要有：①法兰垫刺开跑料;②年久腐蚀漏油;③液面计、热电偶套管等漏油着火;④原油含水多，塔内压力过高，安全阀起跳喷油着火;⑤减压操作不当，空气进入减压塔内引起火灾爆炸;⑥压力过大，造成爆炸着火;⑦压力和真空度剧烈变化引起漏油等。
常减压蒸馏原理
常减压蒸馏原理
常减压蒸馏是将石油经过一定的加热和冷却过程，使原料中的部分溶解气体析出，并分离出液体部分。
通过减压蒸馏，可以使汽油、柴油、煤油的馏分进一步分离。
常减压蒸馏的目的是将石油产品中的非烃类物质进行分离。
蒸馏时，将盛有液体混合物的容器（一般为烧瓶）置于一个加热的密闭容器内。
液体混合物在容器内所占体积与其在烧瓶中所占体积相同。
这样，液体混合物通过蒸馏釜的蒸发管（通孔）向外扩散，被逐渐加热后，液体混合物中的溶解气体开始析出，并被冷凝下来，液体混合物中的非烃类物质则继续在烧瓶内蒸发。
最后，蒸馏釜内剩余的液体混合物就可以收集起来，并得到所需的汽油、柴油、煤油等产品。
当容器内压力低于大气压时，液体混合物中所溶解的气体就会以液态形式析出。
例如在石油工业中，将石油分成轻质油馏分（一般为柴油）和重质油馏分（一般为汽油）两部分。
轻质油馏分（如柴油、煤油等）在蒸馏过程中受热温度低、蒸发速度快；重质油馏分（如汽油、煤油等）受热温度高、蒸发速度慢。
—— 1 —1 —。
常减压蒸馏工艺流程
常减压蒸馏工艺流程
常减压蒸馏是一种常压蒸馏的改进工艺，主要用于分离和提纯混合物中的化学物质。
常减压蒸馏通过减小操作压力，降低混合物中的沸点，以实现对不同组分的有效分离。
下面将介绍一种常减压蒸馏的工艺流程。
首先，将待分离的混合物加入到蒸馏釜中。
然后，通过加热蒸馏釜，使混合物中的组分逐渐蒸发。
在常压条件下，沸点较高的组分会首先蒸发，然后通过冷凝器冷凝为液体，收集到分离釜中。
接下来，调节减压阀的开度，降低蒸馏釜内的压力，从而降低混合物中各组分的沸点。
这样，沸点较低的组分就可以在较低的温度下蒸发。
通过控制减压阀的开度和调整的升降，使混合物在蒸馏过程中保持适宜的压力，从而实现对组分的有效分离。
随着蒸馏的进行，蒸发的组分会通过冷凝器冷凝为液体，不断收集到分离釜中。
因为不同组分的沸点不同，所以在分离釜中会逐渐积累不同的组分。
同时，通过定时排除分离釜中的杂质，可保持分离釜内的混合物质量稳定。
最后，当待分离的混合物全部蒸发完后，关闭加热源，停止蒸馏过程。
然后，根据混合物中各组分的沸点差异，按照需要收集不同组分的产品。
产品的质量取决于蒸馏过程中的温度和压力控制，所以在整个操作过程中，需要密切监控和调整控制参数。
总的来说，常减压蒸馏是一种常压蒸馏的改进工艺，通过降低操作压力，实现对混合物中不同组分的分离。
该工艺流程包括溶液的加热、蒸发、冷凝和分离釜操作等步骤。
通过掌握和优化工艺参数，可以获得高纯度的产品。
常减压蒸馏广泛应用于石油化工、制药和化学工业等领域，对提高生产效率和产品质量具有重要意义。

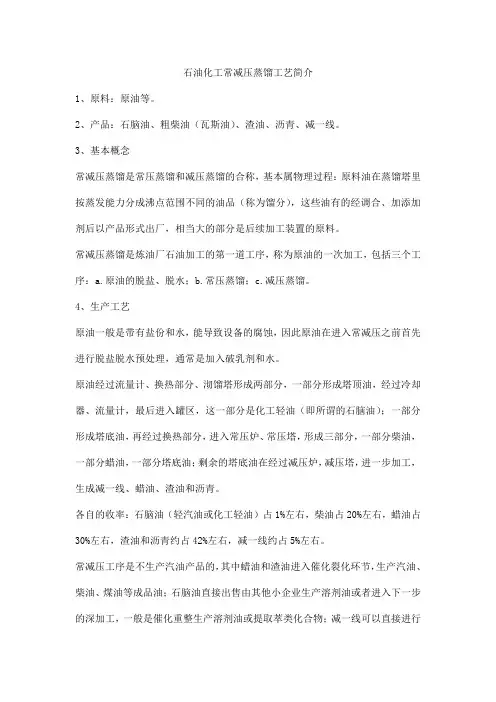

石油化工常减压蒸馏工艺简介
石油化工常减压蒸馏工艺简介
1、原料：原油等。
2、产品：石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。
3、基本概念
常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。
常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。
4、生产工艺
原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。
原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。
各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。
常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行
调剂润滑油。

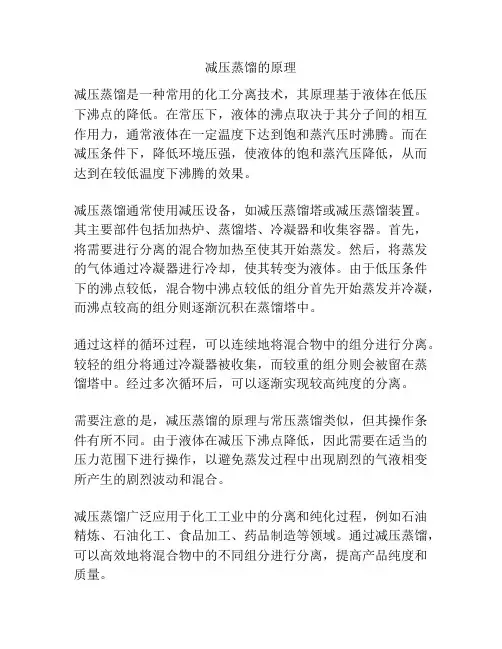

减压蒸馏的原理
减压蒸馏的原理
减压蒸馏是一种常用的化工分离技术，其原理基于液体在低压下沸点的降低。
在常压下，液体的沸点取决于其分子间的相互作用力，通常液体在一定温度下达到饱和蒸汽压时沸腾。
而在减压条件下，降低环境压强，使液体的饱和蒸汽压降低，从而达到在较低温度下沸腾的效果。
减压蒸馏通常使用减压设备，如减压蒸馏塔或减压蒸馏装置。
其主要部件包括加热炉、蒸馏塔、冷凝器和收集容器。
首先，将需要进行分离的混合物加热至使其开始蒸发。
然后，将蒸发的气体通过冷凝器进行冷却，使其转变为液体。
由于低压条件下的沸点较低，混合物中沸点较低的组分首先开始蒸发并冷凝，而沸点较高的组分则逐渐沉积在蒸馏塔中。
通过这样的循环过程，可以连续地将混合物中的组分进行分离。
较轻的组分将通过冷凝器被收集，而较重的组分则会被留在蒸馏塔中。
经过多次循环后，可以逐渐实现较高纯度的分离。
需要注意的是，减压蒸馏的原理与常压蒸馏类似，但其操作条件有所不同。
由于液体在减压下沸点降低，因此需要在适当的压力范围下进行操作，以避免蒸发过程中出现剧烈的气液相变所产生的剧烈波动和混合。
减压蒸馏广泛应用于化工工业中的分离和纯化过程，例如石油精炼、石油化工、食品加工、药品制造等领域。
通过减压蒸馏，可以高效地将混合物中的不同组分进行分离，提高产品纯度和质量。
常减压蒸馏原理范文
常减压蒸馏原理范文
常减压蒸馏的工作原理是将原油通过加热器加热到一定温度，然后进
入蒸馏塔。
蒸馏塔内部按照升温逐层设有一系列馏分收集装置，每个层次
都有不同的设计压力和温度。
在这些收集装置中，原油会逐渐冷却并蒸发，生成上游收集装置中的较轻石油组分和下游收集装置中的较重石油组分。
常减压蒸馏的原理是通过降低操作压力，从而降低蒸发石油组分的沸点，实现沸点范围内的组分分离。
在蒸馏塔中，通过不同层次的加热和冷却，使得原油在塔内的温度和压力逐渐升高。
当原油进入蒸馏塔顶部的高
温区域时，由于蒸发温度已经高于原油的沸点，顶部会产生大量的轻质组
分蒸气。
这些蒸气通过冷凝回流器冷却成液体，进一步分离出来。
在蒸馏塔内，不同组分的沸点差异会导致油品分离。
较轻组分会向着
高温和低压的方向流动，而较重组分则相对停留在靠近塔底部的较低温度
和高压区域。
常减压蒸馏中的较重组分可以直接用作燃料油，而较轻组分
则可用于提取液化石油气或进行进一步处理。
常减压蒸馏的原理基于分子间的吸引力和相互作用力。
不同组分的沸
点与其分子量、分子间的吸引力以及相互作用力有关。
分子量较小、相互
作用力较弱的组分，往往具有较低的沸点；而分子量较大、相互作用力较
强的组分，沸点则较高。
总结来说，常减压蒸馏是通过控制操作压力和温度，利用不同石油组
分的沸点差异，在蒸馏塔内实现组分的分离。
该工艺的原理基于分子间相
互作用力和分子量的差异。
常减压蒸馏是一种常用的工艺，广泛应用于石
油行业中的石油分离和提纯。
常减压蒸馏装置生产原理
常减压蒸馏装置生产原理
1.混合物进料
混合物通常是由多个组分混合而成的，其中每个组分具有不同的沸点。
混合物首先被引入常减压蒸馏装置的进料部分。
2.液体汽化
混合物在进料部分受热，使其转化为气体态，这一步骤称为汽化。
在
液体汽化过程中，混合物中沸点较低的组分首先转化为气体，而沸点较高
的组分则仍保持液体状态。
3.气体冷凝
混合物中的气体被引入到冷凝部分，通过冷凝器的作用，使气体冷却
并转化为液体。
在冷凝过程中，沸点较低的组分首先冷凝成液体，而沸点
较高的组分则仍保持气体状态。
4.液体提纯
冷凝部分的液体进一步经过分流装置，使不同组分的液体在分离装置
中分别流动。
由于不同组分的沸点不同，沸点较高的组分沿着分离设备上
部分流动，而沸点较低的组分则沿着下部分流动。
5.沸点较高组分回流
在分离设备的顶部，收集到的沸点较高的组分被引导回到稀释装置，
再次与进料混合物进行混合。
通过重复这一步骤，不断回流的沸点较高组
分会逐渐减少，提高了分离效率。
通过上述步骤，常减压蒸馏装置实现了混合物中不同组分的分离。
其原理依据了不同组分的沸点差异，通过将混合物转化为气体态，并调整压力和温度，使不同组分按照其沸点高低逐渐分离出来。
这种技术广泛应用于石化、化工、制药等行业，用于生产纯净化合物。
常减压蒸馏装置技术手册
常减压蒸馏装置技术手册常减压蒸馏是一种经典的物质分离技术，广泛应用于化工、制药、食品等工业领域。
常减压蒸馏装置技术手册旨在系统地介绍常减压蒸馏的原理、设备、操作及安全等方面的知识，为操作人员提供必要的技术指导和操作规程。
以下是一份关于常减压蒸馏装置技术手册的大纲，供参考。
第一部分：常减压蒸馏基础知识1. 常减压蒸馏的概念和原理1.1 常减压蒸馏的定义1.2 常减压蒸馏的基本原理1.3 常减压蒸馏与其他分离技术的比较2. 常减压蒸馏的应用领域2.1 化工行业中的应用2.2 制药行业中的应用2.3 食品行业中的应用第二部分：常减压蒸馏装置设备1. 常减压蒸馏设备的类型和结构1.1 塔式常减压蒸馏设备1.2 绞流式常减压蒸馏设备1.3 液面增换式常减压蒸馏设备2. 常减压蒸馏设备的基本组成2.1 主体设备2.2 加热系统2.3 冷凝系统2.4 控制系统第三部分：常减压蒸馏操作技术1. 常减压蒸馏的操作流程1.1 启动前的准备工作1.2 操作步骤及注意事项1.3 关闭与停车2. 常减压蒸馏中的常见问题及解决方法2.1 操作中可能遇到的问题2.2 故障排除的方法第四部分：常减压蒸馏的安全管理1. 常减压蒸馏装置的安全操作规程1.1 设备安全操作规程1.2 作业人员的安全防护2. 紧急情况处理2.1 泄漏事故的应急处理2.2 火灾事故的应急处理2.3 其他紧急情况的处理方法通过以上的手册内容，操作人员可以系统地了解和掌握常减压蒸馏技术及装置设备的相关知识，保证装置的安全、高效运行，并在紧急情况下快速、有效地处理问题，确保生产安全。
炼油工艺之常减压蒸馏
常减压蒸馏工艺流程
原油
初 馏
塔
加 热 炉
根据压力越低油品沸点越 低的特性，采用抽真空的 办法，使加热后的常压重 油在负压条件下进行分馏
常
压
塔
加
热 炉
减 压
塔
煤油 柴油 加氢裂化
催化裂化
减渣(催化、焦化)
常减压蒸馏主要产品：
常压系统：石脑油、重整原料、煤油、柴油等产品 减压系统：润滑油馏分、催化裂化原料、加氢裂化原料、焦化原料、沥 青原料、燃料油等
常压蒸馏原理
利用石油各成分的沸点不同，通过加热，将它们分离开来的方法，就叫 石油的分馏。分馏出来的各种成分叫做馏分。 常压分馏也称常压蒸馏；在接近常压下蒸馏出汽油、煤油（或喷气燃 料）、柴油等馏分，塔底残余为常压渣油（即重油）。 所用的蒸馏设备叫做原油常压精馏塔(或称常压塔)
常压蒸馏工艺流程图
减压蒸馏原理
（4）可延长机泵的使用寿命。由于电机长期在低于额定转速的状态下 运行，电机及风机的轴承不易损坏，电机发热量也减少了。停机时间减 少，节约了大量维修费用。 （5）减少了噪声污染。由于变频调速技术是用调节电机转数来控制流 量的，一般情况下，使用变频的电机，均在低于额定转速的工况下运转， 噪声较使用变频器前明显减轻，对提高工业卫生水平起了一定的作用。 （6）气动调节阀与工艺介质直接接触，腐蚀性介质会对调节阀产生腐 蚀及冲刷，而变频器通过电信号控制电机转速，调节流量，则无此情况， 比调节阀稳定得多。用其代替调节阀后，仪表维护量大大减少。
常减压蒸馏装置技术手册
常减压蒸馏装置技术手册一、前言常减压蒸馏是一种重要的分离技术，广泛应用于化工、医药、食品等领域。
本手册旨在介绍常减压蒸馏装置的工作原理、设备组成、操作注意事项和维护保养等内容，帮助用户更好地了解和使用常减压蒸馏装置。
二、常减压蒸馏装置工作原理常减压蒸馏是利用物质在不同温度下的汽液平衡特性进行分离的一种方法。
通过控制系统内的压力，使被蒸馏物质在较低的温度下蒸发，降低了对物质的热敏感性，从而实现对物质的分离和提纯。
三、常减压蒸馏装置设备组成1. 主机：包括蒸馏釜、冷凝器、冷却水系统等部件；2. 控制系统：包括温度控制器、压力控制器、流量控制器等；3. 收集装置：包括收集瓶、收集罐等。
四、常减压蒸馏装置操作注意事项1. 严格按照操作手册进行操作，不得随意更改设备参数；2. 定期检查设备的密封性能，确保安全使用；3. 油脂润滑部件，保持设备的灵活性和稳定性；4. 注意防范静电和火灾，禁止使用易燃物品。
五、常减压蒸馏装置维护保养1. 定期清洁设备内部和外部，保持设备的卫生和美观；2. 定期更换设备中的易损件，确保设备的正常运转；3. 定期检查设备的防护装置，确保安全生产；4. 停机时及时进行设备的防腐蚀处理，延长设备的使用寿命。
六、常减压蒸馏装置应用领域常减压蒸馏装置广泛应用于化工、医药、食品等领域，用于制取高纯度的化工产品、药品、香精香料等物质，具有很高的经济和社会效益。
七、结语常减压蒸馏装置作为一种重要的分离技术，在现代产业生产中发挥着重要作用。
希望通过本手册的介绍，能够让用户更好地了解常减压蒸馏装置，并正确、安全地使用该装置，为生产和科研工作提供有力支持。
常减压蒸馏装置技术手册
常减压蒸馏装置技术手册一、引言常减压蒸馏是一种广泛应用于化工、制药和食品工业等领域的重要分离技术。
该技术通过控制精馏柱的压力和温度，实现各种液体混合物的分离和纯化。
本手册旨在介绍常减压蒸馏装置的基本原理、工艺流程、操作规程，帮助读者深入了解该技术，并有效运用到实际生产中。
二、常减压蒸馏原理常减压蒸馏是利用不同物质的沸点差异，通过控制系统压力，使得分馏塔内物质分离的一种方法。
在常减压蒸馏过程中，通过逐步降低分馏塔的压力，让液体混合物在不同温度下挥发，然后再将挥发出的气体冷凝成液体，完成分离。
三、常减压蒸馏装置结构1. 分馏塔：常减压蒸馏装置的核心部件，通常由进料口、塔板、冷凝器和回流器组成；2. 加热蒸发器：用于加热原始混合物，使其挥发；3. 冷凝器：将挥发出的气体冷却成液体；4. 回流器：控制分馏塔内液位，保证分离效果；5. 控制系统：包括压力控制、温度控制、液位控制等。
四、常减压蒸馏工艺流程1. 进料加热：原始混合物进入加热蒸发器，被加热至挥发温度；2. 分馏：挥发出的气体通过分馏塔，不同成分在不同温度下分离；3. 冷凝：分馏后的气体进入冷凝器，冷却成液体；4. 收集产品：经过冷凝后得到不同成分的产品。
五、常减压蒸馏装置操作规程1. 熟悉装置结构：操作人员应熟悉常减压蒸馏装置各部件的名称和功能；2. 启动设备：按照启动程序，逐步启动加热蒸发器、分馏塔和冷凝器等设备；3. 监控参数：监控系统压力、温度和液位，保持在设定范围内；4. 收集产品：根据工艺要求，及时收集分离出的产品；5. 关闭设备：按照关闭程序，逐步关闭各设备，清洁并做好设备维护。
六、常减压蒸馏装置的应用领域1. 化工工业：用于各类化工原料的提纯和分离；2. 制药工业：用于制备各种药物中间体和活性成分；3. 食品工业：用于食品香精、食品添加剂等的生产；4. 石油化工：用于原油分馏和石油产品的提纯。
七、常减压蒸馏装置的发展趋势随着科学技术的不断发展，常减压蒸馏装置在自动化控制、能耗降低、设备结构优化等方面仍有很大提升空间。
常减压蒸馏工艺流程简述
常减压蒸馏工艺流程简述常减压蒸馏工艺是一种常用的分离纯化技术，广泛应用于石油、化工、食品等工业领域。
本文将对常减压蒸馏工艺的基本原理、工艺流程和应用进行简述，并分享我对这个工艺的观点和理解。
常减压蒸馏工艺是利用液体在不同的沸点下进行分离的过程。
基本原理是通过将混合物在一定的压力下加热，使其沸点低于其组成物中的沸点较高的成分，从而实现分离纯化的目的。
在常减压蒸馏过程中，通常使用蒸汽和冷凝器来控制温度和压力，并向上引导易挥发成分。
常减压蒸馏工艺的主要流程包括进料、蒸发、凝聚和产物回收。
首先，将混合物进料到蒸馏塔的顶部，通过加热和蒸发使混合物中较易挥发成分上升。
随着上升过程中温度的降低，易挥发成分逐渐凝结成液体并收集。
然后，将经过凝聚的产物回收并进一步纯化，从而得到所需的纯净物质。
常减压蒸馏工艺在不同领域有着广泛的应用。
在石油工业中，它被用于原油的分馏和石油产品的精制。
在化工行业中，常减压蒸馏可用于有机溶剂的回收和纯化。
在食品加工中，该工艺可以用于提取和分离食品中的活性成分。
此外，常减压蒸馏还可以用于药物制剂的纯化和分离等。
在我看来，常减压蒸馏工艺是一种非常有效的分离纯化技术。
它通过控制温度和压力，实现了混合物中不同成分的有效分离。
相比于其他分离技术，常减压蒸馏具有操作简单、设备成本较低等优点。
然而，该工艺也存在一些挑战，例如易挥发成分的选择和回收、设备的维护和安全等方面需要重视。
总结而言，常减压蒸馏工艺是一种重要的分离纯化技术，在多个领域有着广泛的应用。
通过控制温度和压力，它能够高效地实现混合物中成分的分离和纯化。
然而，对于不同的混合物和应用场景，我们需要根据实际情况选择适合的常减压蒸馏工艺和优化操作条件，以提高工艺效率和产品品质。
通过这篇文章，我希望能够帮助你对常减压蒸馏工艺有一个初步的了解，并激发你对该工艺的更深入探索和研究。
常减压蒸馏装置技术手册
常减压蒸馏装置技术手册第一章概述1.1 常减压蒸馏装置的定义和特点常减压蒸馏是指在一定条件下利用减压系统将原料液体在较低温度下加热蒸发的分馏过程。
其主要特点是可以在较低的温度下蒸馏，避免了高温对原料的影响，广泛应用于化工、制药、食品等领域。
1.2 常减压蒸馏装置的应用范围常减压蒸馏装置广泛应用于各种化工反应、精馏分离、提取分离等工艺过程中，特别适用于易挥发、易分解、高沸点物质的提取和精馏。
第二章常减压蒸馏装置的工艺流程及原理2.1 常减压蒸馏装置的结构和工艺流程常减压蒸馏装置通常由加热系统、减压系统、分馏塔、冷凝系统和收集系统等主要部件组成。
其工艺流程包括原料液体加热蒸发、减压蒸馏、冷凝液体收集等基本步骤。
2.2 常减压蒸馏的原理常减压蒸馏是利用减压系统将液体在较低温度下蒸发，通过蒸气和液体之间的相互传质和传热作用，实现物质的分馏和提纯。
第三章常减压蒸馏装置的关键技术及操作要点3.1 关键技术(1) 加热系统的设计和控制：合理设计加热系统，确保对原料的均匀加热，并能够控制加热温度，避免对原料的过度热处理。
(2) 减压系统的稳定性和可靠性：减压系统应具备稳定的蒸气抽出能力，确保蒸馏过程中的压力控制在合适的范围内。
(3) 分馏塔的结构和效率：合理设计分馏塔的结构，提高分馏效率，减少能耗，确保产品的纯度和产量。
3.2 操作要点(1) 安全操作：操作人员应严格遵守操作规程，确保安全操作，避免事故发生。
(2) 运行参数控制：对加热温度、减压压力、冷却水温度等运行参数进行实时监测和控制，以保证蒸馏过程的稳定和产品质量的一致性。
(3) 设备维护保养：定期对设备进行维护保养，确保设备的正常运行和寿命。
第四章常减压蒸馏装置的市场前景及发展趋势4.1 市场前景随着化工、医药、食品等领域的不断发展，对于高纯度产品的需求不断增加，常减压蒸馏装置作为一种高效、环保的精馏提纯技术，具有广阔的市场需求。
4.2 发展趋势(1) 技术的改进：随着科学技术的不断进步，常减压蒸馏装置的设计和操作技术将不断提升，提高产品的纯度和产量。
3.常减压蒸馏工艺原理
一次加工、二次加工反应产物的分离、气体烃 类的分离和实验室等
精馏段、提馏段、塔顶冷凝冷却设
备、再沸器、塔板或填料
塔顶冷回流：轻组分浓度高、温度
低
塔底气相回流：轻组分浓度低、温
度高
2019/3/1
由于塔顶液相回流和塔底气相回流的作用，沿精馏塔高度建立了两个梯 度： (1) 自塔底至塔顶逐级下降的温度梯度 ； (2) 气、液相中轻组分自塔底至塔顶逐级增大的浓度梯度。 精馏塔内沿塔高的温度梯度和浓度梯度的建立及接触设施的存在是 精馏过程得以进行的必要条件
气液相平衡的特征：
气相和液相温度相等。 处于气-液相平衡状态的气体和液体分别称为饱和蒸气和饱和液体。饱和蒸气具有的压力称为 饱和蒸气压。 气相和液相中的组成保持稳定，不再变化。 混合物各组成同时存在于气-液两相中，每一组分都处于平衡状态 不同的外界条件，可以建立不同的相平衡状态
泡点和露点 ：
相平衡：
置于密闭容器中的液体，在一定温度下，蒸发和冷凝同时存在，开始时蒸发 速度大于冷凝速度，随着蒸发出的分子数增加，冷凝速度相应也增大，此过程进 对于石油馏分，在一定的温度和压力下，保持石油馏分气、液两相共存，而 行到最后，蒸发速度等于冷凝速度，气相和液相中的组成达到动态平衡，此状态 且气、液两相的相对量（汽化率）和两相中的各组分都不再发生变化，这时该石 即为气 -液相平衡状态。 油馏分达到了气、液平衡状态
注意事项： 1.常减压设备的简要画法。 2.常减压装置一般几部分构成？
常减压蒸馏原理
常减压蒸馏原理摘要：常压蒸馏是石油加工的“龙头装置”，后续二次加工装置的原料，及产品都是由常减压蒸馏装置提供。
常减压蒸馏主要是通过精馏过程，在常压和减压的条件下，根据各组分相对挥发度的不同，在塔盘上汽液两相进行逆向接触、传质传热，经过多次汽化和多次冷凝，将原油中的汽、煤、柴馏分切割出来，生产合格的汽油、煤油、柴油及蜡油及渣油等。
（1）由此掌握常减压蒸馏原理对于从事相关工作的人员来说显得尤其重要。
本文先从蒸馏的基本概念和原理说起，然后分别对常压蒸馏、减压蒸馏的原理做一个简要介绍。
关键词：蒸馏、基本概念和原理、常压蒸馏、减压蒸馏一、蒸馏的基本概念和原理1、基本概念1.1饱和蒸汽压任何物质（气态、液态和固态）的分子都在不停的运动，都具有向周围挥发逃逸的本领，液体表面的分子由于挥发，由液态变为气态的现象，我们称之为蒸发。
挥发到周围空间的气相分子由于分子间的作用力以及分子与容器壁之间的作用，使一部分气体分子又返回到液体中，这种现象称之为冷凝。
在某一温度下，当液体的挥发量与它的蒸气冷凝量在同一时间内相等时，那么液体与它液面上的蒸气就建立了一种动态平衡，这种动态平衡称为气液相平衡。
当气液相达到平衡时，液面上的蒸气称为饱和蒸汽，而由此蒸气所产生的压力称为饱和蒸汽压，简称为蒸汽压。
蒸气压的高低表明了液体中的分子离开液面气化或蒸发的能力，蒸气压越高，就说明液体越容易气化。
在炼油工艺中，根据油品的蒸气压数据，可以用来计算平衡状态下烃类气相和液相组成，也可以根据蒸气压进行烃类及其混合物在不同压力下的沸点换算、计算烃类液化条件等。
1.2气液相平衡处于密闭容器中的液体，在一定温度和压力下，当从液面挥发到空间的分子数目与同一时间内从空间返回液体的分子数目相等时，就与液面上的蒸气建立了一种动态平衡，称为气液平衡。
气液平衡是两相传质的极限状态。
气液两相不平衡到平衡的原理，是气化和冷凝、吸收和解吸过程的基础。
例如，蒸馏的最基本过程，就是气液两相充分接触，通过两相组分浓度差和温度差进行传质传热，使系统趋近于动平衡，这样，经过塔板多级接触，就能达到混合物组分的最大限度分离。
常减压蒸馏原理
图 4—1 原油塔示意图 8．石油蒸馏提馏塔采取了哪些不同的提馏方式？ 提馏段的主要作用是把塔底或侧线产品中的轻馏分蒸出，从而改善产 品的分割、并能满足某些产品对闪点的要求。 石油蒸他塔多数的提烟段都采取水蒸汽汽提的方法，因此习惯地把提馏 段称为汽提段或汽提塔．其主要原理是通入过热水蒸汽、在提馏段的堆板上与 油品接触，降低了油气分压而使披提馏的油品中的轻馏分汽化、从而达到提馏 的目的。炼厂过热水蒸汽容易取得而且常压塔、减压塔底以及下部侧线的温度 很高，如果采用重沸器很难找到合适的热源。故而水蒸汽汽提得到了广泛的应 用。 近年来常压塔上部侧线采用再沸提馏的方式日益增加，这种做法是基于 以下考虑： ①侧线产品汽提时，产品中会溶解徽量水分，会使航空煤油的冰点或灯 用煤油的浊点上升．采用再沸器进行提馏，可以免除这个弊病。 ②水的分子量较油品分于量小得多，故少量的水蒸汽具有很大的体积， 相当于同样重量的煤油或轻柴油馏分蒸汽体积的十倍。在相当大的程度上加大 了塔的汽相负荷。用再沸器代替侧线汽提有利于提高蒸馏塔的处理能力。 ③水蒸汽的冷凝潜热很大，侧线再沸提馏有助于降低塔顶冷凝器的热负 荷、降低能耗，并且减少含油污水的生成量。 此外有个别炼厂采用干式减压蒸馏来生产润滑油时，侧线抽出物在汽提 塔内用减压闪蒸拔出其中较轻馏分的办法来进行提馏。 9.什么叫回流比？它的大小、对精馏操作有何影晌？
K
i 1
c
I
xi 1
露点方程是代表气体混合物组成与操作温度、压力条件关系的数学表 达式，其算式如下：
K
i 1
c
yi
i
1
其中 xi、yi、分别代表 i 组份在液相或气相的摩尔分率，C 代表系 统中的组分数目。 5.什么叫挥发度和相对挥发度？ 液体混合物中任一组分汽化倾向的大小可以用挥发度 vi 来表示，其 数值是相平衡常数与压力的乘积，即： vi = Ki·P = (yi／xi)P 对于理想体系 Ki＝(P i0 ／P)，液体泡合物中 i 组分的挥发度显然就等 于它的饱和蒸汽压，即 vi＝P i0 。 相对挥发度是指系统中、任一组分 i 与对比组分 j 挥发度之比值、即
常减压工艺流程的原理
常减压工艺流程的原理常减压装置基本原理电脱盐基本原理：为了脱掉原油中的盐份，要注入一定数量的新鲜水，使原油中的盐充分溶解于水中，形成石油与水的乳化液。
在强弱电场与破乳剂的作用下，破坏了乳化液的保护膜，使水滴由小变大，不断聚合形成较大的水滴，借助于重力与电场的作用沉降下来与油分离，因为盐溶于水，所以脱水的过程也就是脱盐的过程。
常压蒸馏和减压蒸馏都属物理过程，经脱盐、脱水的混合原料油加热后在蒸馏塔里，根据其沸点的不同，从塔顶到塔底分成沸点不同的油品，即为馏分，这些馏分油有的经调和、加添加剂后以产品形式出厂，绝大多是作为二次加工装置的原料，因此，常减压蒸馏又称为原油的一次加工。
常减压装置主要设备1、电脱盐罐其主要部件为原油分配器与电级板。
原油分配器的作用是使从底部进入的原油通过分配器后能够均匀地垂直向上流动，目前一般采用低速槽型分配器。
电极板一般有水平和垂直两种形式。
交流电脱盐罐常采用水平电极板，交直流脱盐罐则采用垂直电极板。
水平电极板往往为两至三层。
2、防爆高阻抗变压器变压器是电脱盐设备的关键设备。
3、混合设施。
油、水、破乳剂进脱盐罐前应充分混合，使水和破乳剂在原油中尽量分散到合适的浓度。
一般来说，分散细，脱盐率高;但分散过细时可形成稳定乳化液反而使脱盐率下降。
脱盐设备多用静态混合器与可调差压的混合阀串联来达到上述目的。
工艺流程：炼油厂多采用二级脱盐工艺，图：1-1所在地址常压蒸馏原理：精馏又称分馏，它是在精馏塔内同时进行的液体多次部分汽化和汽体多次部分冷凝的过程。
原油之所以能够利用分馏的方法进行分离，其根本原因在于原油内部的各组分的沸点不同。
在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进行部分汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点的馏分优先汽化成为气体，而蜡油、渣油仍为液体。
减压蒸馏原理：液体沸腾必要条件是蒸汽压必须等于外界压力。
降低外界压力就等效于降低液体的沸点。
