构造柱构造规范
构造柱设置规范
构造柱设置规范1 、当无混凝土墙（柱）分隔的直段长度,120（或100）厚墙超过 3.6m ，180（或190）厚墙超过5m 时，在该区间加混凝土构造柱分隔；2、120（或100）厚墙当墙高小于等于3M 时,开洞宽度小于等于 2.4m, 若不满足时应加构造柱或钢筋混凝土水平系梁；3、180（或190）厚墙当墙高小于等于4m,开洞宽度小于等于 3.5m, 若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m （或墙长超过层高2 倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4 、构造柱与墙体拉结筋为2Φ6@500 ，沿墙体全长贯通编辑本段设计规范第 2.1.14 条混凝土构造柱structural concrete column 在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ ）。
[1] 为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五M 的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于 2 倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm, 过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm 。
构造柱构造规范
构造柱构造规范编辑词条目录1基本内容目录1基本内容收起编辑本段基本内容基本内容在结构设计规范第5.0.1条一般情况下，多孔砖房屋应按表5.0.1的要求钢筋混凝土构造柱（以下简称构造柱）。
第5.0.2条外廊式和单面走廊式的多层房屋，应根据房屋增加一层后的层数，按表5.0.1要求设置构造柱，单面走廊两侧的纵墙也应按外墙处理。
教学楼、医院等横墙较少的房屋，应根据增加一层后的层数，按本条上述要求或第5.0.1条的要求设置构造柱。
第5.0.3条构造柱应符合下列规定：一、构造柱最小截面为240mm×180mm，纵向钢筋宜采可4φ12，箍筋间距不宜大于250mm，且在与圈梁相交的节点处宜适当加密，加密范围在圈梁上下均不应小于1/6层高或450mm，箍筋间距不宜大于100mm。
房屋四角的构造柱可适当加大截面及配筋；二、7度时超过6层、8度时超过5层和9度区的构造柱纵向钢筋宜采用1φ14，箍筋间距不宜大于200mm；三、构造柱与墙体的连接处宜砌成马牙槎，并沿墙高每500mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m(图5.0.3-1)；四、构造柱混凝土强度等级不应低于C15；五、构造柱可不单独设置基础，但应伸入室外地面下500mm(图5.0.3-2)，或锚入浅于500mm的基础圈梁内。
第5.0.4条 7度时层高超过3.6m或墙长大于7.2m的大房间，8度和9度时的房屋外墙转角及内外墙交接处，当未设置构造柱时，应沿墙高每隔500mm配置2φ6拉结钢筋，每边伸入墙内不宜小于1m。
第5.0.5条后砌的非承重砌体隔墙，应沿墙高每隔500mm配置2φ6拉结钢筋与承重墙或柱拉结，每边伸入墙内不应小于500mm。
8度和9度时，长度大于5.1m的后砌非承重隔墙的墙顶尚应与楼板或梁拉结。
第5.0.6条多孔砖房屋的现绕钢筋混凝土圈梁设置应符合下列规定：一、装配式钢筋混凝土楼、屋盖或木楼、屋盖房屋，应每层设置圈梁，横墙承重时，各类墙的圈梁设置要求应按表5.0.6的规定执行；纵墙承重时，抗震横墙上的圈梁间距应比表5.0.6内要求适当加密。
构造柱规范
构造柱规范.txt不要为旧的悲伤而浪费新的眼泪！现在干什么事都要有经验的，除了老婆。
没有100分的另一半，只有50分的两个人。
[编辑本段]框架结构中构造柱设置的规范1 .当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔； 2.120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁； 3. 180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁。
[编辑本段]砌体结构设计规范第2.1.14条混凝土构造柱structural concrete column 在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
构造柱的设置原则1）应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：（1）墙体的两端，（2）较大洞口的两侧，（3）房屋纵横墙交界处，（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5——2倍及6M，或按有关的规范执行，（5）构造柱应与圈梁有可靠的连接；3）下列情况宜设构造柱：（1）受力或稳定性不足的小墙垛，（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱设置规范要求
构造柱设置规范要求
柱设置规范要求的构建应包括以下方面：
1. 尺寸和形状：规定柱高、柱顶、柱底和柱身的尺寸要求，以确保柱子的稳定性和美观性。
此外，还需要规定柱子的形状，如圆柱形、方柱形等。
2. 材料：规定柱子所使用的材料要求，如混凝土、石材、木材等。
要求材料具有足够的强度和耐久性，能够承受柱子自身的重量和外部力的作用。
3. 表面处理：规定柱子的表面处理要求，如涂刷、抛光、雕刻等。
要求柱子的表面光滑、无瑕疵，并能与建筑整体风格相协调。
4. 安装方式：规定柱子的安装方式和要求，如固定方式、连接方式等。
要求柱子安装稳固，能够承担起建筑物的重量和外部力的作用。
5. 防火性能：规定柱子的防火性能要求，如使用防火材料、设置防火涂料等。
要求柱子在火灾发生时能够保证建筑物的安全性。
6. 美观要求：规定柱子的美观要求，如颜色、纹理等。
要求柱子的外观与周围环境相协调，能够提升建筑物的整体美感。
7. 维护和保养：规定柱子的维护和保养要求，如定期清洁、修复破损部分等。
要求柱子能够保持长期稳定和美观性。
这些规范要求应根据具体的项目特点和实际情况来确定，以确保柱子的质量和性能符合设计要求。
同时，需要与相关的建筑设计、结构设计及安全规范等进行协调，确保柱子与其他结构部件的配合和整体建筑的稳定性。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范
构造柱设置规范- 图文1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范要求
一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时,墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时,宜设置混凝土；墙高超过4m 时,墙体半高宜设置与柱连接且沿墙全长贯通(de)水平系梁.这与12ZG003第38页要求相同.设计规范GB50003-2011第6.3.4 条填充墙与框架(de)连接,可根据设计要求采用脱开或不脱开方法.有时宜采用填充墙与框架脱开(de)方法.1 当填充墙与框架采用脱开(de)方法时,宜符合下列规定:2) 填充墙端部应设置构造柱,距宜不大于20 倍墙厚且不大于4000mm ,柱宽度不小于100mm.柱竖向钢筋不宜小于~10 ,宜为rTR 5 ,坚向间距不宜大于400mm.竖向钢筋与或其挑出部分(de)或预留,绑扎接头时不小于30d , 焊接时(单面焊)不小于lOd (d 为).柱顶与框架梁(板)应预留不小于15mm (de)缝隙,用硅自同胶或其他弹性封缝.当填充墙有宽度大于2100mm (de)洞口时,洞口两侧应加设宽度不小于50mm (de)单筋混凝土柱;2 当填充墙与框架采用不脱开(de)方法时,宜符合下列规定:2) 当填充墙有洞口时,宜在窗洞口(de)上端或下端、门洞口(de)上端设置钢筋泪凝土带,钢筋昆凝土带应与过梁(de)混凝土同时浇筑,其过梁(de)断面及配筋由设计确定.钢筋混凝土带(de)1昆凝土等级不小于C20 .当有洞口(de)填充墙尽端至洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接(de)水平系梁,墙高超过6m 时,宜沿墙高每2m 设置与柱连接(de)水平系梁,梁(de)截面高度不小于60mm .6.5.2房屋顶层墙体,宜根据情况采取下列措施：7.应设置构造柱,构造柱间距不宜大于4m ,构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱.12g614-1第18页如图所示：窗间墙不得小于1000mm否则采取1、加钢筋砼独立柱；2、把该处(de)改成设置等加固措施.高层在高规6.1.1.2中有明确规定,若是两个相邻房间(de)窗,窗间墙不得小于1200mmGB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾.二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求建筑抗震设计规范GB50011-2010 规定：第7.3.1条：1、楼电梯间(de)四角2、楼梯段上下端对应(de)墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧.(内墙指不小于2.1m(de)洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽,但洞口侧墙体应加强.)构造柱最小截面240×180mm,纵向钢筋4根12,箍筋间距不宜小于250mm,且柱上下端宜适当加密,构造柱与墙体连接处做,并每隔500mm设置2根6(de)拉结钢筋,拉结钢筋伸入墙体不小于1m,构造柱下端伸入室外以下不小于500mm,或与埋深不小于500mm(de)地圈梁相连.GB50003-2011第6.2.8 当梁大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加强措施:1 对240mm 厚(de)砖墙为6m; 对180 mm 厚(de)砖墙为4.8m;第10.2.4如图所示：。
构造柱设置规范要求
构造柱设置规范要求有规范要求，具体如下：一、构造柱的设置构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少，均应在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。
二、构造柱的构造1.构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。
隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。
仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不应小于四皮砖，砂浆强度不应低于M5级。
2.构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米或伸至洞口边。
3.构造柱的最小截面可采用240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20mm，并不得小于15mm，也不宜大于25mm。
纵向钢筋应采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超过6层，8度时超过5层，9度时构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm。
圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对结构有利。
4.构造柱可不单独设置基础，但应伸入地下500mm，宜在柱根设置120mm厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。
当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50mm的基础圈梁内。
若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500mm，在柱根设置120mm厚的混凝土座。
当墙体附有管沟时，构造柱埋置深度应大于沟的深度。
三、构造柱的配筋1.构造柱纵筋不宜小于4φ12，对于边柱、角柱不宜少于4φ14。
七度时超过6层、8度时超过5层、9度时纵向钢筋宜采用4φ14。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范要求
构造柱设置标准要求构造柱的设置标准要求分为以下几种情况：涉及到砌体构造、框架填充墙和抗震设计几个方面，详细内容均自以下建筑标准，由于内容较多，标准可以上网自行查找，尽量查找最新的标准，不方便查找的也可以参看以下内容。
方法/步骤砌体构造设计标准(GB50003-2023)10．2．4 各类砖砌体房屋的现浇钢筋混凝土构造柱(以下简称构造柱)，其设置应符合现行国家标准《建筑抗震设计标准》GB 50011的有关规定，并应符合以下规定：1 构造柱设置部位应符合表10. 2．4的规定；2 外廊式和单面走廊式的房屋，应根据房屋增加一层的层数，按表10. 2．4的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理；3 横墙较少的房屋，应根据房屋增加一层的层数，按表10．2．4的要求设置构造柱。
当横墙较少的房屋为外廊式或单面走廊式时，应按本条2款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；4 各层横墙很少的房屋，应按增加二层的层数设置构造柱；5 采用蒸压灰砂普通砖和蒸压粉煤灰普通砖的砌体房屋，当砌体的抗剪强度仅到达普通黏土砖砌体的70％时(普通砂浆砌筑)，应根据增加一层的层数按本条1～4款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；6 有错层的多层房屋，在错层部位应设置墙，其与其他墙交接处应设置构造柱；在错层部位的错层楼板位置应设置现浇钢筋混凝土圈梁；当房屋层数不低于四层时，底部1/4楼层处错层部位墙中部的构造柱间距不宜大于2m。
注：1 较大洞口，内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时允许适当放宽，但洞侧墙体应加强；2 当按本条第2～5款规定确定的层数超出表10．2. 4范围，构造柱设置要求不应低于表中相应烈度的最高要求且宜适当进步。
10．2．5 多层砖砌体房屋的构造柱应符合以下构造规定：1 构造柱的最小截面可为180mm×240mm(墙厚190mm时为180mm×190mm)；构造柱纵向钢筋宜采用412，箍筋直径可采用6mm，间距不宜大于250mm，且在柱上、下端适当加密；当6、7度超过六层、8度超过五层和9度时，构造柱纵向钢筋宜采用414，箍筋间距不应大于200mm；房屋四角的构造柱应适当加大截面及配筋；2 构造柱与墙连接处应砌成马牙槎，沿墙高每隔500mm设26程度钢筋和4分布短筋平面内点焊组成的拉结网片或4点焊钢筋网片，每边伸入墙内不宜小于1m。
构造柱设置规范要求
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
构造柱设置规范要求
构造柱设置规范要求一、框架结构填充墙：1、抗震规范第13.3.4：钢筋混凝土结构中的砌体填充墙1、均匀对称，宜避免形成薄弱层或短柱；2、砌体的砂浆强度等级不低于M5；实心块体的强度等级不低于MU2.5，空心块体的强度等级不宜低于MU3.5；墙顶应与框架梁密切结合；3、填充墙应沿框架柱全高每隔500~600设2A6拉筋，拉筋伸入墙内的长度，沿墙全长贯通。
4、墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设钢筋构造柱；墙高超过4m时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁；5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；2、砌体结构设计规范6.3：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。
在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。
填充墙的构造设计规定：1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块，空心砖：MU10、MU7.5、MU5、MU3.5；轻集料混凝土砌块：MU10、MU7.5、MU5、MU3.5；2、填充墙砌筑砂浆的强度等级M5（Mb5、Ms5）；3、填充墙的墙体厚度90mm；4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结；填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。
有抗震设计要求时宜采用填充墙与框架开脱的方法。
（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法：1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm的间隙；2、填充墙端部应设置构造柱，柱间距20倍墙厚，且4m，柱宽100；柱竖向钢筋A10，箍筋宜为A R5，竖向间距400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度2100的洞口时，洞口两侧应加设宽度50的单筋混凝土柱；3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500；4、墙体高度超过4m时，应在墙高中部设置与柱连通的水平系梁。
构造柱设置规范
构造柱设置规范1、当无混凝土墙 ( 柱) 分隔的直段长度 ,120( 或 100) 厚墙超过3.6m，180( 或 190) 厚墙超过 5m时，在该区间加混凝土构造柱分隔；2、 120( 或 100) 厚墙当墙高小于等于 3 米时 , 开洞宽度小于等于 2.4m, 若不满足时应加构造柱或钢筋混凝土水平系梁；3、180( 或 190) 厚墙当墙高小于等于4m,开洞宽度小于等于3.5m, 若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于 8m（或墙长超过层高 2 倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4 、构造柱与墙体拉结筋为 2Φ6@500，沿墙体全长贯通编辑本段设计规范第 2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为— GZ）。
[1]为提高多层建筑砌体结构的抗震性能, 规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接 , 共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位 , 圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于 2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于 1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

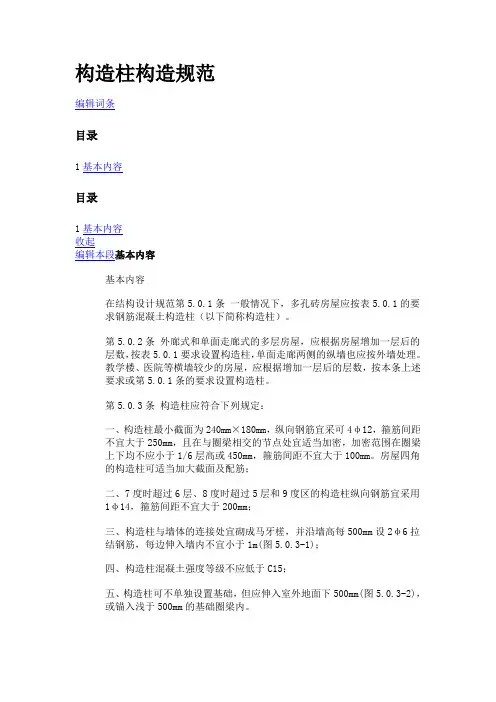

构造柱构造规范
编辑词条
目录
1基本内容
目录
1基本内容
收起
编辑本段基本内容
基本内容
在结构设计规范第5.0.1条一般情况下，多孔砖房屋应按表5.0.1的要
求钢筋混凝土构造柱（以下简称构造柱）。
第5.0.2条外廊式和单面走廊式的多层房屋，应根据房屋增加一层后的
层数，按表5.0.1要求设置构造柱，单面走廊两侧的纵墙也应按外墙处理。
教学楼、医院等横墙较少的房屋，应根据增加一层后的层数，按本条上述要求或第5.0.1条的要求设置构造柱。
第5.0.3条构造柱应符合下列规定：
一、构造柱最小截面为240mm×180mm，纵向钢筋宜采可4φ12，箍筋间距
不宜大于250mm，且在与圈梁相交的节点处宜适当加密，加密范围在圈梁上下均不应小于1/6层高或450mm，箍筋间距不宜大于100mm。
房屋四角
的构造柱可适当加大截面及配筋；
二、7度时超过6层、8度时超过5层和9度区的构造柱纵向钢筋宜采用
1φ14，箍筋间距不宜大于200mm；
三、构造柱与墙体的连接处宜砌成马牙槎，并沿墙高每500mm设2φ6拉
结钢筋，每边伸入墙内不宜小于1m(图5.0.3-1)；
四、构造柱混凝土强度等级不应低于C15；
五、构造柱可不单独设置基础，但应伸入室外地面下500mm(图5.0.3-2)，
或锚入浅于500mm的基础圈梁内。
第5.0.4条 7度时层高超过3.6m或墙长大于7.2m的大房间，8度和9
度时的房屋外墙转角及内外墙交接处，当未设置构造柱时，应沿墙高每隔500mm配置2φ6拉结钢筋，每边伸入墙内不宜小于1m。
第5.0.5条后砌的非承重砌体隔墙，应沿墙高每隔500mm配置2φ6拉结钢筋与承重墙或柱拉结，每边伸入墙内不应小于500mm。
8度和9度时，长度大于5.1m的后砌非承重隔墙的墙顶尚应与楼板或梁拉结。
第5.0.6条多孔砖房屋的现绕钢筋混凝土圈梁设置应符合下列规定：
一、装配式钢筋混凝土楼、屋盖或木楼、屋盖房屋，应每层设置圈梁，横墙承重时，各类墙的圈梁设置要求应按表5.0.6的规定执行；纵墙承重时，抗震横墙上的圈梁间距应比表5.0.6内要求适当加密。
二、现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接的房屋可不另设圈梁，但楼板应与相应构造柱用钢筋可靠连接。
第5.0.7条现浇钢筋混凝土圈梁构造应符合下列规定：
一、圈梁应闭合，遇有洞口应上下搭接，圈梁宜与预制板设在同一标高处或紧靠板底。
二、圈梁在本章第5.0.6条一款要求的间距内无横墙时，应利用梁或板缝中配筋替代圈梁。
三、圈梁钢筋应伸入构造柱内，并有可靠锚固。
伸入顶层圈梁的构造柱钢筋长度不应小于35d。
四、圈梁的截面高度不应小于100mm。
配筋应符合表5.0.7的规定。
地基有软弱粘性土、液化土、新近填土或严重不均匀土层时，宜增设基础圈梁，其截面高度不应小于180mm，配筋不应少于4φ12。
五、现浇圈梁的混凝土强度等级不应低于C15。
第5.0.8条多孔砖房屋的楼屋盖应符合下列规定：
一、现浇钢筋混凝土楼、屋面板伸进纵横墙内的长度均不宜小于120mm；
二、装配式钢筋混凝土楼、屋面板，当圈梁未设在板的同一标高时，板伸进外墙的长度不应小于120mm，伸进内墙的长度不宜小于100mm且不应小于80mm，板在梁上的支承长度不应小于80mm；
三、当板的跨度大于4.8m并与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结；
四、房屋端部大房间的楼盖、8度时房屋的屋盖和9度时房屋的楼屋盖，
当圈梁设在板底时，钢筋混凝土预制板应相互拉结，并应与梁、墙或圈梁拉结。
第5.0.9条多孔砖房屋楼、屋盖的连接应符合下列规定：
一、楼、屋盖的钢筋混凝土梁或屋架，应与墙、柱（包括构造柱）或圈梁
可靠连接，梁与砖柱的连接不应削弱砖柱截面，各层独立砖柱顶部应在两个方向均有可靠连接；
二、坡屋顶房屋的屋架应与顶层圈梁可靠连接，檩条或屋面板应与墙及屋
架可靠连接，房屋出入口处的檐口瓦应与屋面构件锚固。
三、不宜采用无锚固措施的钢筋混凝土预制挑檐。
第5.0.10条 8度和9度时，多孔砖坡屋顶房屋的顶层内纵墙顶，宜增砌支撑端山墙的踏步式墙垛。
第5.0.11条楼梯间应符合下列规定：
一、8度和9度时，顶层楼梯间横墙和外墙宜沿墙高每隔500mm设2φ6
通长钢筋；
二、9度时，除顶层外，其它各层楼梯间可在休息平台或楼层半高处设置
100mm厚的钢筋混浇土带，混凝土强度等级不宜低于15，钢筋不宜少于2φ10；
三、8度和9度时，楼梯间及门厅内墙阳角处的大梁支承长度不应小于
500mm，并应与圈梁连接；
四、装配式楼梯段应与平台板的梁可靠连接，不应采用墙中悬挑式踏步或
踏步竖肋插入墙体的楼梯，不应采用无筋砖砌栏板；
五、突出屋顶的楼、电梯间，构造柱应伸到顶部，并与顶部圈梁连接，内
外墙交接处应沿墙高每隔500mm设2φ6拉结钢筋，且每边伸入墙内不应小于1m。
参考资料：
多孔砖(KP1型)建筑抗震设计
与施工规程
JGJ 68-90
