6061材料热处理工艺研究
《2024年度6061铝合金热变形及时效行为研究》范文

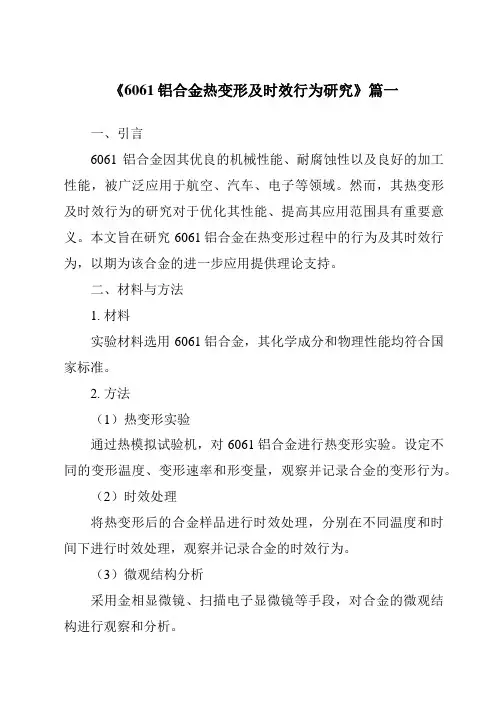

《6061铝合金热变形及时效行为研究》篇一一、引言6061铝合金因其优良的机械性能、耐腐蚀性以及良好的加工性能，被广泛应用于航空、汽车、电子等领域。
然而，其热变形及时效行为的研究对于优化其性能、提高其应用范围具有重要意义。
本文旨在研究6061铝合金在热变形过程中的行为及其时效行为，以期为该合金的进一步应用提供理论支持。
二、材料与方法1. 材料实验材料选用6061铝合金，其化学成分和物理性能均符合国家标准。
2. 方法（1）热变形实验通过热模拟试验机，对6061铝合金进行热变形实验。
设定不同的变形温度、变形速率和形变量，观察并记录合金的变形行为。
（2）时效处理将热变形后的合金样品进行时效处理，分别在不同温度和时间下进行时效处理，观察并记录合金的时效行为。
（3）微观结构分析采用金相显微镜、扫描电子显微镜等手段，对合金的微观结构进行观察和分析。
三、结果与讨论1. 热变形行为（1）变形温度对6061铝合金的影响随着变形温度的升高，6061铝合金的变形能力逐渐增强。
在较高温度下，合金的晶界更加清晰，晶粒更加均匀，说明高温下合金的塑性变形能力更强。
（2）变形速率对6061铝合金的影响随着变形速率的增加，6061铝合金的变形抗力增大，但变形速度也相应提高。
在一定的变形速率范围内，合金的变形行为较为稳定。
当变形速率过大时，合金的变形行为将出现不稳定现象。
（3）形变量对6061铝合金的影响形变量对6061铝合金的力学性能和微观结构具有显著影响。
随着形变量的增加，合金的力学性能得到提高，但同时也会导致微观结构的改变。
因此，在热变形过程中需要合理控制形变量。
2. 时效行为（1）时效温度对6061铝合金的影响时效温度对6061铝合金的性能具有重要影响。
随着时效温度的提高，合金的硬度逐渐增加，但过高的时效温度会导致合金的晶粒长大，降低其性能。
因此，需要选择合适的时效温度。
（2）时效时间对6061铝合金的影响时效时间对6061铝合金的性能也有显著影响。
6061铝合金等温挤压热变形行为研究及工艺参数优化

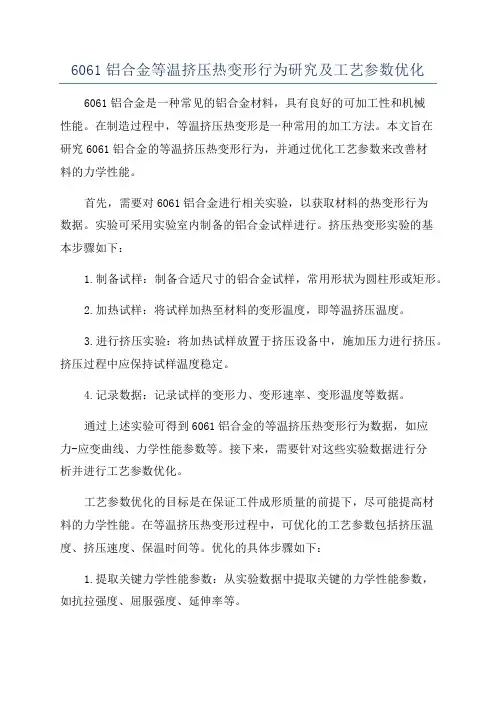

6061铝合金等温挤压热变形行为研究及工艺参数优化6061铝合金是一种常见的铝合金材料，具有良好的可加工性和机械性能。
在制造过程中，等温挤压热变形是一种常用的加工方法。
本文旨在研究6061铝合金的等温挤压热变形行为，并通过优化工艺参数来改善材料的力学性能。
首先，需要对6061铝合金进行相关实验，以获取材料的热变形行为数据。
实验可采用实验室内制备的铝合金试样进行。
挤压热变形实验的基本步骤如下：1.制备试样：制备合适尺寸的铝合金试样，常用形状为圆柱形或矩形。
2.加热试样：将试样加热至材料的变形温度，即等温挤压温度。
3.进行挤压实验：将加热试样放置于挤压设备中，施加压力进行挤压。
挤压过程中应保持试样温度稳定。
4.记录数据：记录试样的变形力、变形速率、变形温度等数据。
通过上述实验可得到6061铝合金的等温挤压热变形行为数据，如应力-应变曲线、力学性能参数等。
接下来，需要针对这些实验数据进行分析并进行工艺参数优化。
工艺参数优化的目标是在保证工件成形质量的前提下，尽可能提高材料的力学性能。
在等温挤压热变形过程中，可优化的工艺参数包括挤压温度、挤压速度、保温时间等。
优化的具体步骤如下：1.提取关键力学性能参数：从实验数据中提取关键的力学性能参数，如抗拉强度、屈服强度、延伸率等。
2.建立优化模型：将力学性能参数与工艺参数建立关联模型，可采用响应面法或人工神经网络等方法。
3.进行参数优化：利用建立的优化模型，通过设计试验或数值优化方法，寻找最佳的工艺参数组合。
4.验证优化效果：采用优化后的工艺参数进行试验验证，比较优化前后材料的力学性能差异，并进行统计分析。
通过上述步骤，可以对6061铝合金的等温挤压热变形行为进行研究，并通过优化工艺参数来改善材料的力学性能。
该研究对于提高铝合金材料的加工技术和应用具有重要意义，对于工程实践具有指导价值。
6061热处理

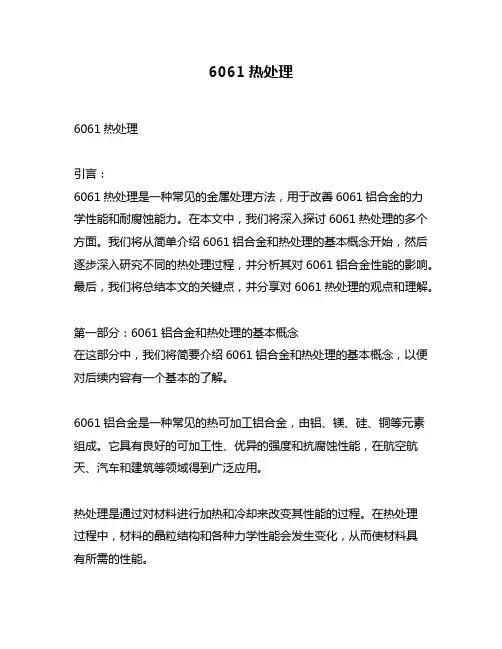

6061热处理6061热处理引言：6061热处理是一种常见的金属处理方法，用于改善6061铝合金的力学性能和耐腐蚀能力。
在本文中，我们将深入探讨6061热处理的多个方面。
我们将从简单介绍6061铝合金和热处理的基本概念开始，然后逐步深入研究不同的热处理过程，并分析其对6061铝合金性能的影响。
最后，我们将总结本文的关键点，并分享对6061热处理的观点和理解。
第一部分：6061铝合金和热处理的基本概念在这部分中，我们将简要介绍6061铝合金和热处理的基本概念，以便对后续内容有一个基本的了解。
6061铝合金是一种常见的热可加工铝合金，由铝、镁、硅、铜等元素组成。
它具有良好的可加工性、优异的强度和抗腐蚀性能，在航空航天、汽车和建筑等领域得到广泛应用。
热处理是通过对材料进行加热和冷却来改变其性能的过程。
在热处理过程中，材料的晶粒结构和各种力学性能会发生变化，从而使材料具有所需的性能。
第二部分：6061热处理的不同过程及其影响在这部分中，我们将深入研究6061热处理的不同过程，包括固溶处理、时效处理和人工时效处理，并分析每个过程对6061铝合金性能的影响。
1. 固溶处理：是指将6061铝合金加热到固溶温度，使合金中的硅和铜等固溶元素进入铝基固溶体中。
这样可以将合金中的硬度降低，提高可加工性，但会降低合金的强度。
2. 时效处理：是指在固溶处理后，将6061铝合金加热到合适的温度，保持一段时间后再进行冷却。
时效处理可以使合金中形成硬度较高的Al-Mg-Si相，并增强6061铝合金的强度、硬度和耐腐蚀能力。
3. 人工时效处理：是指将6061铝合金加热到固溶温度进行固溶处理后，再人工调整时效温度和时效时间。
人工时效处理可以进一步提高合金的强度和硬度，同时保持合金的韧性。
第三部分：总结和回顾在本部分中，我们将对前两个部分的内容进行总结和回顾，以帮助您对6061热处理有更全面、深刻和灵活的理解。
6061热处理是通过固溶处理和时效处理，可以改变6061铝合金的晶粒结构，从而提高合金的强度、硬度和耐腐蚀能力。
《2024年6061铝合金热变形及时效行为研究》范文

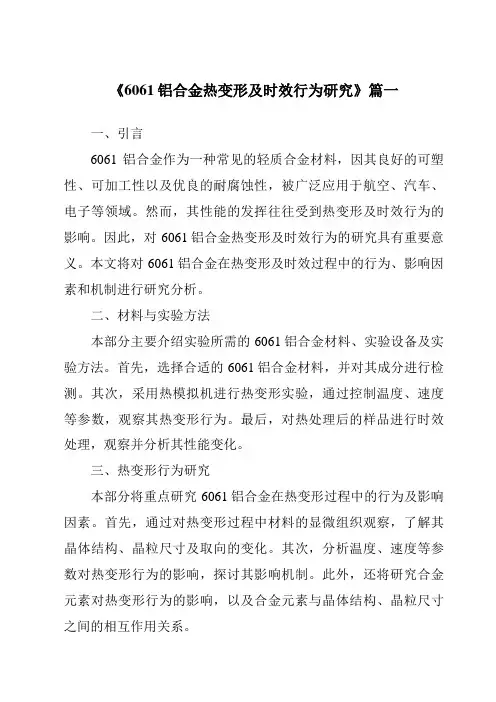

《6061铝合金热变形及时效行为研究》篇一一、引言6061铝合金作为一种常见的轻质合金材料，因其良好的可塑性、可加工性以及优良的耐腐蚀性，被广泛应用于航空、汽车、电子等领域。
然而，其性能的发挥往往受到热变形及时效行为的影响。
因此，对6061铝合金热变形及时效行为的研究具有重要意义。
本文将对6061铝合金在热变形及时效过程中的行为、影响因素和机制进行研究分析。
二、材料与实验方法本部分主要介绍实验所需的6061铝合金材料、实验设备及实验方法。
首先，选择合适的6061铝合金材料，并对其成分进行检测。
其次，采用热模拟机进行热变形实验，通过控制温度、速度等参数，观察其热变形行为。
最后，对热处理后的样品进行时效处理，观察并分析其性能变化。
三、热变形行为研究本部分将重点研究6061铝合金在热变形过程中的行为及影响因素。
首先，通过对热变形过程中材料的显微组织观察，了解其晶体结构、晶粒尺寸及取向的变化。
其次，分析温度、速度等参数对热变形行为的影响，探讨其影响机制。
此外，还将研究合金元素对热变形行为的影响，以及合金元素与晶体结构、晶粒尺寸之间的相互作用关系。
四、时效行为研究本部分将研究6061铝合金在时效过程中的性能变化及影响因素。
首先，对时效处理后的样品进行力学性能测试，如硬度、拉伸强度等，了解其性能变化情况。
其次，通过显微组织观察，分析时效过程中材料的显微组织变化，如晶界清晰度、第二相颗粒的分布及尺寸等。
最后，研究时效参数（如温度、时间等）对性能变化的影响及影响机制。
五、结果与讨论本部分将详细分析实验结果，探讨6061铝合金的热变形及时效行为及其影响因素。
首先，根据实验数据绘制热变形曲线、显微组织变化图等图表，直观地展示实验结果。
其次，结合理论分析，探讨热变形过程中晶体结构、晶粒尺寸及取向的变化机制；分析时效过程中力学性能及显微组织变化的原因及影响因素。
最后，总结出影响6061铝合金性能的关键因素及优化措施。
六、结论本部分将总结全文的研究成果及主要结论。
6061铝合金低功率电阻点焊工艺优化
6061铝合金低功率电阻点焊工艺优化6061铝合金是一种常用的工业铝合金材料，具有良好的可加工性、耐腐蚀性和强度，因此在汽车制造、航空航天和电子设备等领域得到广泛应用。
而在电子设备中，通常需要进行点焊工艺来连接不同部件，而低功率电阻点焊工艺则是其中一种常见的焊接方法。
本文将对6061铝合金低功率电阻点焊工艺进行优化研究，以提高焊接质量和效率。
6061铝合金是一种经典的热处理铝合金，具有优良的加工性能和焊接性能。
而在低功率电阻点焊工艺中，焊接过程中主要依靠电流通过两个不同材料间的接触面产生的热量，将两个材料点焊在一起。
低功率电阻点焊的优点在于焊接过程中对材料的热影响小，可以减少焊接区域的变形和金属组织的变化。
由于焊接过程中产生的热量较小，也可以减少对工件表面的损伤，保持工件的表面质量。
在6061铝合金低功率电阻点焊工艺中，通常需要考虑的参数包括焊接电流、焊接时间、电极压力等。
而选取合适的焊接参数并对焊接工艺进行优化，可以显著提高焊接质量，降低焊接成本，提高焊接生产效率。
1. 确定合适的焊接参数在确定焊接参数时，可以通过实验方法进行辅助。
首先选择一组初步的焊接参数，然后进行一系列的焊接实验，观察焊接接头的质量、焊接强度和焊接表面的状态，从而确定最佳的焊接参数。
2. 优化电极设计电极在低功率电阻点焊工艺中起到了传递电流和施加压力的作用。
合适的电极设计可以对焊接工艺的质量起到显著的影响。
在6061铝合金低功率电阻点焊工艺中，通常可以选择适当形状和尺寸的电极头来适应不同的焊接需求。
对于需要在较小的区域进行焊接的工件，可以选择较小的电极头来实现焊接。
还可以选择合适的电极材料，通常选取导电性好、耐磨性强的材料作为电极材料，以提高焊接质量和电极的使用寿命。
3. 控制焊接环境焊接环境的控制对于6061铝合金低功率电阻点焊工艺也是至关重要的。
在焊接过程中，需要保持焊接区域的清洁，并且控制好焊接环境的温度和湿度。
保持焊接区域的清洁可以有效地避免焊接接头表面的氧化和杂质的影响。
6061合金在线热处理工艺研究

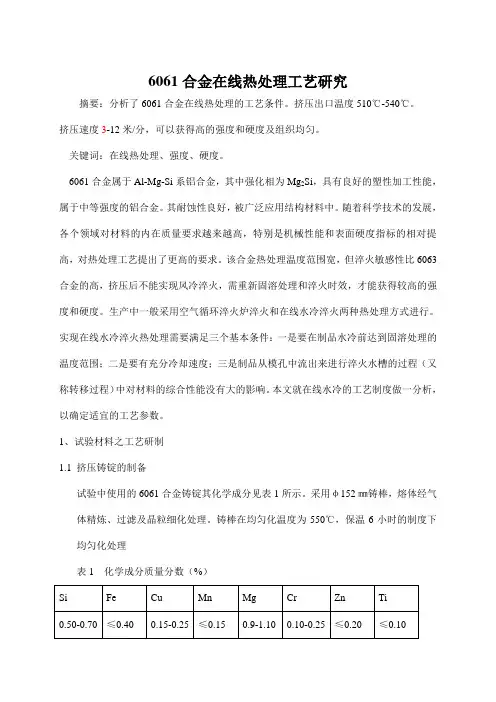

6061合金在线热处理工艺研究摘要：分析了6061合金在线热处理的工艺条件。
挤压出口温度510℃-540℃。
挤压速度3-12米/分，可以获得高的强度和硬度及组织均匀。
关键词：在线热处理、强度、硬度。
6061合金属于Al-Mg-Si系铝合金，其中强化相为Mg2Si，具有良好的塑性加工性能，属于中等强度的铝合金。
其耐蚀性良好，被广泛应用结构材料中。
随着科学技术的发展，各个领域对材料的内在质量要求越来越高，特别是机械性能和表面硬度指标的相对提高，对热处理工艺提出了更高的要求。
该合金热处理温度范围宽，但淬火敏感性比6063合金的高，挤压后不能实现风冷淬火，需重新固溶处理和淬火时效，才能获得较高的强度和硬度。
生产中一般采用空气循环淬火炉淬火和在线水冷淬火两种热处理方式进行。
实现在线水冷淬火热处理需要满足三个基本条件：一是要在制品水冷前达到固溶处理的温度范围；二是要有充分冷却速度；三是制品从模孔中流出来进行淬火水槽的过程（又称转移过程）中对材料的综合性能没有大的影响。
本文就在线水冷的工艺制度做一分析，以确定适宜的工艺参数。
1、试验材料之工艺研制1.1挤压铸锭的制备试验中使用的6061合金铸锭其化学成分见表1所示。
采用φ152㎜铸棒，熔体经气体精炼、过滤及晶粒细化处理。
铸棒在均匀化温度为550℃，保温6小时的制度下均匀化处理表1 化学成分质量分数（%）1.2 挤压工艺试验中采用制品挤压直接在线淬火后再进行人工时效的生产工艺。
其挤压工艺流程图如图1所示：铸锭装入加热炉内进行加热，其加热温度500-540℃，挤压筒定温440℃。
在铝材三厂1350T挤压机上采用φ156.8㎜挤压筒进行挤压。
在冷却时调整好水的流量，使之有足够的冷却强度，并根据挤压机所具有的特点，选择了不同的挤压速度来改变冷却效果。
试验中采用3-8m/min的不同挤压速度，主要挤压工艺参数见表2所示表2 挤压工艺参数2.3 热处理及精整工艺在线淬火采用冷却方式为水冷却.调整好水管喷头流量,保证制品通过淬火区域有足够的冷却强度.使冷却速度够快.试验中制品流出出料口的温度为510-530℃,经过水冷淬火后的制品温度从50℃逐渐回升到98℃。
浅析热处理工艺对6061铝合金力学性能的影响
浅析热处理工艺对 6061铝合金力学性能的影响摘要：针对6061铝合金型材，对其开展性能检测以及组织观察，分析热处理工艺对性能的影响机制。
结果显示：过渡相和铝基存在共格关系，前者越多，分布越不集中，位错阻碍效果越显著，则铝合金强度变强。
在变成稳定相之后，影响了共格关系，畸变应能变弱，位错阻碍效果下降，则铝合金强度变弱。
关键词：铝合金；热处理工艺；固溶体；共格关系；影响机制；稳定相引言：对于6系铝合金来讲，镁以及硅属于相当关键的合金元素，将Mg2Si相当作强化相，硅化镁在铝中最高溶解度是1.85%，伴随温度变低，这一数值会显著下降，是一种可强化铝合金。
它具备着较多的优点，抗腐蚀能力较强、可焊性理想等，在汽车工业领域已取得了较大的推广，属于一种不可缺少的铝合金材料。
本文选择6061铝合金型材，将其当作研究对象，采取各种热处理方法，获取各个状态的铝合金，也就是T4至T7状态。
它的时效析出顺序是：GP区-β、-β，β、相为析出相，它的数量以及大小等，能够直接决定铝合金力学性能。
对各个状态的铝合金型材开展性能检测，以及察看金相组织，分析热处理工艺对性能的影响机制，旨在为工艺提供有力技术支撑。
1.试验材料、过程与方法（1）材料。
选择6061铝合金铸锭，将其当作试验材料，处于555摄氏度至565摄氏度的范围，铸锭开展均匀化处理，规格是174毫米*600毫米，在此之后，通过挤压机开展挤压生产，具体过程是：加热处理-进行挤压-淬火-拉伸-锯切-最后是切取料样，在完成挤压之后，横截面形状见图1。
（2）过程与方法。
采取各种方式，对料样开展热处理操作，获取各个状态的试样，实际热处理机制是：T4-520摄氏度*4小时固溶+自然时效；T5-挤压之后风冷+170摄氏度*8小时时效；T6-520摄氏度*4小时固溶+170摄氏度*8小时时效；T7-520摄氏度*4小时固溶+250摄氏度*16小时时效[1]。
针对各个热处理状态，选择三个拉伸试样，根据有关标准，通过对电子万能试验机的使用，进一步来开展拉伸试验，正式测量前，是18兆帕每秒应力控制，之后变成横梁位移控制，数值是30mm/min。
6061热处理后铝合金抗拉强度和屈服强度延伸率
6061热处理后铝合金抗拉强度和屈服强度延伸率某些金属材料在工程应用中需要经过热处理以改变其力学性能。
其中，6061铝合金是一种常见的可进行热处理的铝合金材料，其热处理后的抗拉强度和屈服强度延伸率是工程中的重要性能指标。
在本文中，我们将从深度和广度的角度探讨6061铝合金热处理后的抗拉强度和屈服强度延伸率，以帮助读者更全面地理解这一主题。
1. 6061铝合金的热处理方法6061铝合金是一种热处理后强度高、塑性良好的铝合金材料。
其常见的热处理方法包括T6、T4等，通过控制合金材料的温度和时间来达到所需的力学性能。
2. 热处理后的抗拉强度经过热处理后，6061铝合金的抗拉强度得到显著提高。
这是因为在热处理过程中，合金材料的晶粒得到细化、析出相得到强化，从而提高了材料的抗拉强度。
3. 热处理后的屈服强度延伸率与抗拉强度相对应的是屈服强度延伸率，它反映了材料的塑性变形能力。
热处理后的6061铝合金在提高抗拉强度的也会降低屈服强度延伸率。
这是因为晶粒细化和析出相的强化作用限制了材料的塑性变形能力。
4. 针对6061铝合金热处理后力学性能的改善措施为了在工程应用中兼顾6061铝合金的抗拉强度和屈服强度延伸率，需要综合考虑热处理方法和工艺参数的选取，以及后续的机械加工和应力状态控制等手段。
可以通过优化热处理工艺，进行局部时效处理，或者采用热轧、冷变形等工艺手段来综合提高材料的力学性能。
总结而言，6061铝合金热处理后的抗拉强度和屈服强度延伸率在工程实践中具有重要意义。
合理选择热处理方法和改善措施，可以兼顾材料的强度和塑性，以满足不同工程条件下的需求。
希望通过本文的介绍和分析，读者能更全面地理解6061铝合金热处理后的力学性能，并在实际工程中加以应用。
个人观点作为一名材料工程师，我深切理解6061铝合金热处理后力学性能的重要性。
在工程实践中，我们需要在不同应用场景下综合考虑材料的强度和塑性，并通过相应的方法来优化材料的力学性能。
6061铝合金等温挤压热变形行为研究及工艺参数优化
6061铝合金等温挤压热变形行为研究及工艺参数优化6061铝合金是一种广泛应用于航空航天、汽车、船舶等领域的高强度、耐腐蚀性能较好的合金材料。
等温挤压是一种常用的铝合金成形工艺，可以在较低的温度下实现大变形量和细晶粒结构的形成。
本文将对6061
铝合金的等温挤压热变形行为进行研究，并进行工艺参数优化。
首先，进行6061铝合金的等温挤压试验。
试验使用圆柱形试样，通
过热压机进行等温挤压，控制挤压速度和温度。
试验期间记录挤压力、温度、变形量等关键参数，并进行力学性能测试和显微组织观察。
通过试验数据的分析，得到6061铝合金的等温挤压热变形行为。
包
括材料的流变应力、应变率敏感性指数、活化能等参数。
通过这些参数的
分析，可以了解材料的塑性变形机制和变形规律。
接下来，进行工艺参数优化。
通过试验数据和等温挤压模拟模型，建
立了6061铝合金的等温挤压数值模拟模型。
利用该模型，可以通过改变
挤压速度、温度、孔型形状等工艺参数，预测材料的力学性能和组织结构。
通过优化模拟结果，选择合适的工艺参数，实现材料的高强度和良好的塑性。
最后，进行试验验证。
将优化的工艺参数应用于挤压试验中，测量力
学性能和显微组织，与模拟结果进行对比。
通过对比分析，验证模型的准
确性和工艺参数的有效性。
综上所述，本文将通过试验和模拟相结合的方法，对6061铝合金的
等温挤压热变形行为进行研究，并通过工艺参数优化实现材料的高强度和
优良的塑性性能。
这对于提高铝合金材料的加工质量和性能具有重要意义。
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》范文
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》篇一一、引言随着现代工业技术的飞速发展，6061铝合金因具有良好的可塑性、加工性能以及良好的抗腐蚀性能等优点，被广泛应用于航空航天、汽车制造和船舶建筑等重要领域。
均匀化热处理工艺作为改善合金组织和性能的重要手段，对提高6061铝合金的力学性能和加工性能具有重要意义。
本文将就均匀化热处理工艺过程对6061铝合金组织和性能的影响进行深入探讨。
二、6061铝合金的基本性能及特性6061铝合金是一种铝-镁-硅系列的合金，具有良好的机械性能和加工性能。
其主要特性包括良好的耐腐蚀性、高塑性和中等静力强度。
此外，该合金还具有优良的焊接性能和可加工性，使其在众多领域得到广泛应用。
三、均匀化热处理工艺过程均匀化热处理是一种通过加热和保温过程，使合金内部组织均匀化的热处理工艺。
对于6061铝合金而言，其均匀化热处理过程主要包括以下几个步骤：1. 加热阶段：将6061铝合金加热至一定温度，通常高于固相线温度但低于液相线温度，以使合金中的元素充分扩散。
2. 保温阶段：在加热阶段后，保持一定时间的保温，使合金中的元素充分扩散并达到均匀分布。
3. 冷却阶段：经过保温阶段后，合金以适当的速度冷却至室温，以固定均匀化的组织结构。
四、均匀化热处理对6061铝合金组织和性能的影响均匀化热处理工艺对6061铝合金的组织和性能有着显著的影响。
首先，通过均匀化热处理，合金中的元素可以充分扩散并达到均匀分布，从而显著改善合金的微观组织结构。
此外，该工艺还能提高合金的力学性能、加工性能和耐腐蚀性能。
具体表现在以下几个方面：1. 微观组织结构：均匀化热处理后，合金的晶粒尺寸更加均匀，晶界更加清晰，能有效减少偏析、夹杂等组织缺陷。
2. 力学性能：经过均匀化热处理后，6061铝合金的抗拉强度、屈服强度和延伸率等力学性能得到显著提高。
其中，抗拉强度和屈服强度的提高主要归因于晶粒尺寸的减小和晶界强度的提高；而延伸率的提高则归因于合金中元素的均匀分布和杂质的有效消除。
6061热处理后抗拉强度,硬度
6061热处理后抗拉强度,硬度6061铝合金是一种常用的铝合金材料，经过热处理后具有较高的抗拉强度和硬度。
本文将从6061热处理的原理、热处理工艺及其对抗拉强度和硬度的影响等方面进行阐述。
一、热处理原理热处理是通过控制材料的加热和冷却过程，改变其组织结构和性能的一种方法。
对于6061铝合金来说，热处理的目的是通过固溶处理和时效处理，使合金中的固溶体和析出相达到最优化的状态，从而提高抗拉强度和硬度。
固溶处理是将合金加热至固溶温度，使固溶体中的合金元素溶解于基体中形成固溶溶液，然后快速冷却固定组织结构。
固溶处理可以消除合金中的过饱和固溶体和细化晶粒，提高合金的强度和硬度。
时效处理是在固溶处理后将合金再次加热至适当温度保温一段时间，使合金元素在固溶体中析出成稳定的析出相。
通过时效处理，可以进一步强化合金的强度和硬度。
二、热处理工艺6061铝合金的热处理工艺通常包括固溶处理和时效处理两个步骤。
固溶处理时，将6061铝合金加热至约530~540℃的固溶温度，并保持一段时间，一般为1~2小时。
固溶温度与保温时间的选择需要根据具体材料和要求来确定。
固溶处理后，需要对合金进行快速冷却，以固定固溶体的组织结构。
冷却方式可采用水淬、气冷或其他冷却介质，具体选择取决于合金的要求。
时效处理是在固溶处理后，将合金加热至适当的时效温度，一般为155~180℃，并保温一段时间，一般为4~24小时。
时效温度和保温时间的选择需要根据合金的组织状态和要求来确定。
三、热处理对抗拉强度的影响热处理对6061铝合金的抗拉强度有着显著的影响。
固溶处理可以使合金中的过饱和固溶体溶解，晶粒细化，从而提高合金的强度。
时效处理可以使合金中的析出相细化和增多，进一步增强合金的强度。
研究表明，经过适当的固溶处理和时效处理后，6061铝合金的抗拉强度可显著提高。
合金中的固溶体和析出相的形态、分布和数量等因素都会对抗拉强度产生影响。
同时，合金的冷却速度和时效温度、时效时间等热处理参数也会对抗拉强度产生影响。
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》篇一一、引言在金属材料加工过程中，热处理是一种重要的工艺过程，能够显著改善金属材料的组织和性能。
本文以6061铝合金为研究对象，探讨了均匀化热处理工艺过程对其组织和性能的影响。
6061铝合金因其良好的可塑性、可焊性、耐腐蚀性等优点，在航空、汽车、建筑等领域得到了广泛应用。
然而，其组织和性能的优化对于提高材料的应用性能具有重要意义。
因此，本文旨在分析均匀化热处理工艺过程对6061铝合金组织和性能的影响，为实际生产提供理论依据。
二、均匀化热处理工艺过程均匀化热处理工艺过程主要包括加热、保温和冷却三个阶段。
首先，将6061铝合金加热至预定温度，保持一定时间，使合金元素充分扩散，达到均匀化状态。
然后，在保护气氛下进行冷却，以避免合金表面氧化。
这一工艺过程能够有效改善合金的组织结构，提高其力学性能和耐腐蚀性能。
三、均匀化热处理对6061铝合金组织的影响1. 晶粒尺寸：均匀化热处理能够使6061铝合金的晶粒尺寸更加均匀，减少晶界处的缺陷，从而提高材料的力学性能。
2. 合金元素分布：通过均匀化热处理，合金元素在基体中的分布更加均匀，减少了元素偏析现象，有利于提高材料的整体性能。
3. 相组成：均匀化热处理能够使合金中的第二相更加稳定，减少有害相的生成，从而提高材料的耐腐蚀性能。
四、均匀化热处理对6061铝合金性能的影响1. 力学性能：经过均匀化热处理的6061铝合金具有更高的抗拉强度、屈服强度和延伸率，其力学性能得到显著提高。
2. 耐腐蚀性能：均匀化热处理能够提高6061铝合金的耐腐蚀性能，减少点蚀和应力腐蚀裂纹的产生。
3. 加工性能：经过均匀化热处理的6061铝合金在加工过程中具有更好的可塑性和可焊性，有利于提高加工效率和产品质量。
五、结论本文通过研究均匀化热处理工艺过程对6061铝合金组织和性能的影响，得出以下结论：1. 均匀化热处理能够使6061铝合金的晶粒尺寸更加均匀，合金元素分布更加均匀，相组成更加稳定。
6061铝合金等温挤压热变形行为研究及工艺参数优化
6061铝合金等温挤压热变形行为研究及工艺参数优化本文以铝棒材为研究对象,考察了热处理工艺对6061铝合金显微组织及力学性能的影响,借助THERMORESTOR-W热模拟实验机、DEFORM 3D/2D商业有限元软件以及金相组织观察分析等手段,对6061铝合金等温挤压变形行为进行了系统的研究。
具体内容包括：采用不同的热处理工艺对6061铝合金进行固溶时效处理,考察了不同热处理条件对6061铝合金显微组织及力学性能的影响；进行了单轴压缩实验,获得该铝合金在不同应变速率和不同温度条件下流变应力曲线；探讨了该铝合金在热挤压变形过程中流变曲线及流变应力的变化规律,使用有限元分析软件DEFORM 3D/2D,建立了考虑热传导、对流、摩擦和塑性功等多种边界条件的热-力耦合温度场的有限元模型,并在此基础上分析了该类铝合金在热挤压过程中材料的微观组织演变。
研究得出以下结论：1、6061铝合金经过固溶时效后,强度有了明显的提高。
该系合金的主要强化相为Mg2Si,随着固溶温度的升高,合金的强化相Mg2Si充分地固溶在合金中,经时效后弥散的分布在基体中,提高了合金的硬度。
比较得到,在固溶温度为530℃,保温6 h,时效温度为173℃,保温3 h时试样获得较高的综合性能。
2、通过单轴压缩实验,获得6061铝合金不同应变速率和不同温度条件下应力-应变曲线,发现变形温度和应变速率是影响6061铝合金流变性能的重要因素,同一应变速率下变形温度越高流变应力越低,同一变形温度下应变速率越高,流变应力越高。
3、6061铝合金高温变形时的流变行为可以用Zener-Hollomon参数的双曲线方程较好地描述。
通过实验和数值拟合确定各项材料系数,其本构方程可表示为ε=1.88×1010[sinh(0.0606σ)]20.889 exp(-393.8354/RT)其Z参数可表示为Z=εexp(393.8354/RT)。
4、通过不同挤压工艺条件的匹配模拟,结合关键讨论,发现在挤压速度为10mm/s,挤压坯料和模具预热温度为400°C条件下,出料口制品温度达到453°C,制品横截面温度梯度差可控制在10℃以内,可基本实现等温挤压,是一组优化的工艺参数。
6061热处理后铝合金抗拉强度和屈服强度延伸率
6061热处理后铝合金抗拉强度和屈服强度延伸率6061铝合金是一种常用的热处理铝合金，具有优异的机械性能和可加工性，被广泛应用于航空航天、汽车制造、船舶制造等领域。
其抗拉强度、屈服强度和延伸率是衡量其机械性能的重要指标。
热处理是通过控制合金的组织和晶粒尺寸来改善其力学性能。
对于6061铝合金，经过适当的热处理，可以实现显著提高其抗拉强度、屈服强度和延伸率的目标。
首先，6061铝合金的抗拉强度在热处理过程中会得到明显提高。
一般来说，采用适当的热处理工艺，如固溶处理和时效处理，可以使6061铝合金的抗拉强度达到约230-310 MPa。
其中，固溶处理是通过加热合金至固溶温度，然后快速冷却，使合金中的溶质原子均匀固溶于基体中，改善合金的强度。
时效处理是在固溶处理后，通过加热至适当的温度，然后保温一定时间，再进行冷却，使合金的强度进一步提高。
通过热处理，6061铝合金的晶界强化和析出硬化可以得到优化，提高了其抗拉强度。
另外，6061铝合金的屈服强度也会随着热处理的进行而增加。
屈服强度是指材料在受力时开始出现塑性变形的能力。
通过适当的热处理工艺，如合金的固溶和时效处理，可以使6061铝合金的屈服强度达到约210-260 MPa。
热处理能够有效控制合金中的晶界分布和析出相的形成，增加了合金的位错密度和位错运动的阻力，从而提高了合金的屈服强度。
此外，6061铝合金的延伸率也会在热处理过程中发生一定的变化。
延伸率是指材料在拉伸过程中能够承受的塑性变形程度。
一般来说，经过适当的热处理，如固溶处理和时效处理，可以使6061铝合金的延伸率在12-20%之间。
通过热处理，合金的晶界和晶粒尺寸得到优化，有利于位错的滑移和材料的塑性变形，从而提高了6061铝合金的延伸率。
总体而言，6061铝合金的抗拉强度、屈服强度和延伸率与热处理工艺密切相关。
采用适当的热处理方法，可以显著提高6061铝合金的机械性能，使其在各种应用领域具备更好的性能和可加工性。
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》篇一一、引言6061铝合金是一种常见的工程用铝合金，具有优异的机械性能、耐腐蚀性及加工性，广泛应用于航空航天、汽车制造、建筑等众多领域。
然而，其性能的发挥往往受到材料微观组织结构的影响。
均匀化热处理工艺作为改善铝合金微观组织和性能的重要手段，其过程对6061铝合金的性能具有显著影响。
本文旨在探讨均匀化热处理工艺过程对6061铝合金组织和性能的影响，以期为实际生产提供理论依据和指导。
二、6061铝合金的基本性能和组织结构6061铝合金属于Al-Mg-Si系合金，其主要合金元素包括镁(Mg)和硅(Si)。
该合金具有中等的强度和良好的耐腐蚀性，且易于加工和焊接。
其组织结构主要由铝基体、镁和硅的固溶体以及可能存在的第二相粒子组成。
三、均匀化热处理工艺过程均匀化热处理是一种通过高温加热和保温，使合金元素在铝基体中充分溶解，以改善合金组织和性能的热处理工艺。
其过程主要包括加热、保温和冷却三个阶段。
1. 加热阶段：将6061铝合金加热至一定温度，使合金元素充分溶解。
2. 保温阶段：在高温下保持一定时间，使合金元素在铝基体中均匀分布。
3. 冷却阶段：以适当的速度冷却，使合金组织达到稳定状态。
四、均匀化热处理对6061铝合金组织和性能的影响1. 对组织的影响：均匀化热处理可以使6061铝合金的组织更加均匀，减少组织缺陷和偏析。
在加热和保温阶段，合金元素充分溶解并均匀分布，使得铝基体的晶粒更加细小，组织更加致密。
此外，均匀化热处理还可以消除铸造过程中产生的第二相粒子聚集和粗大晶粒等组织不均现象。
2. 对性能的影响：均匀化热处理可以显著提高6061铝合金的机械性能和耐腐蚀性。
由于组织均匀化，合金的强度和硬度得到提高，同时塑性、韧性和疲劳性能也得到改善。
此外，均匀化热处理还可以降低合金的电化学腐蚀敏感性，提高其耐腐蚀性。
五、结论本文研究了均匀化热处理工艺过程对6061铝合金组织和性能的影响。
《2024年均匀化热处理工艺过程对6061铝合金组织和性能的影响》范文
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》篇一一、引言在金属材料加工过程中，热处理工艺是提高材料性能、优化组织结构的重要手段。
对于6061铝合金而言，均匀化热处理工艺是提高其综合性能的关键步骤。
本文将探讨均匀化热处理工艺过程对6061铝合金组织和性能的影响。
二、6061铝合金简介6061铝合金是一种常见的铝合金材料，具有优良的耐腐蚀性、可加工性和中等的强度。
其成分包括铝、镁、硅等元素，通过适当的热处理可以获得良好的力学性能。
三、均匀化热处理工艺过程均匀化热处理是指将合金材料加热至一定温度，保持一定时间，使合金内部各部分达到均匀化状态的热处理过程。
对于6061铝合金而言，均匀化热处理工艺包括以下几个步骤：1. 加热：将6061铝合金加热至预定温度，通常为较高的温度，以使合金内部原子活动加剧，有利于元素扩散和相变。
2. 保温：在预定温度下保持一定时间，使合金内部各部分达到均匀化状态。
3. 冷却：以适当的速度冷却至室温，使合金内部组织稳定。
四、均匀化热处理对6061铝合金组织的影响均匀化热处理可以显著改善6061铝合金的组织结构。
在加热和保温过程中，合金中的元素会发生扩散和相变，使组织更加均匀。
此外，适当的冷却速度可以进一步细化晶粒，提高合金的力学性能。
五、均匀化热处理对6061铝合金性能的影响1. 力学性能：经过均匀化热处理后，6061铝合金的力学性能得到显著提高。
其抗拉强度、屈服强度和延伸率均有所提高，使合金具有更好的塑性加工性能和抗变形能力。
2. 耐腐蚀性：均匀化热处理可以改善合金的耐腐蚀性。
通过优化合金的组织结构，减少内部缺陷和杂质含量，从而提高合金的耐腐蚀性能。
3. 加工性能：经过均匀化热处理后，6061铝合金的加工性能得到改善。
其切削力降低，切削温度升高，有利于提高加工效率和降低加工成本。
六、结论本文通过研究均匀化热处理工艺过程对6061铝合金组织和性能的影响，得出以下结论：1. 均匀化热处理可以显著改善6061铝合金的组织结构，使组织更加均匀，晶粒细化。
6061铝合金均匀化
6061铝合金均匀化
6061铝合金的均匀化处理是一个重要的热处理过程，主要涉及在合金液相线以下通过元素扩散减少或消除偏析的高温均匀化热处理。
以下是关于6061铝合金均匀化处理的介绍：
首先，均匀化退火是一种在合金液相线以下通过元素扩散减少或消除偏析的高温均匀化热处理。
均匀化退火温度一般应低于非平衡固相线5-40℃。
在均匀化退火处理工艺中，主要分为单级均匀化、双级均匀化和高温均匀化等多种方法。
其中，单级均匀化是目前工业上最广泛应用的一种均匀化处理工艺，通常6061铝合金的均匀化热处理温度在500-570℃之间。
其次，可以采用金相观察、差热分析（dta）、扫描电镜（sem）和能谱分析（eds）等手段来研究均匀化温度和保温时间对6061铝合金中第二相的影响规律。
例如，研究发现，在560℃下保温9小时后，m92si 相已经完全回溶，而a(al.fe:si)相和13(a15fesi)相在560℃下保温24小时仍未发生回溶。
6061材料热处理工艺研究
热处理Heat Treatment热加工6061材料热处理工艺研究首都航天机械公司（北京100076）王昌辉刘晓霏6061材料，准备用于某产品的保护罩生产，由于是首次应用，热处理参数还未确定。
为此，需要通过对该材料试样进行多种不同的热处理工艺试验，并对热处理后的试样进行力学性能分析，得出符合生产需要的合理的热处理参数。
由于对材料伸长率δ5要求较高，常用2A14伸长率不能符合保护罩性能要求。
经调查，6061材料伸长率比2A14高出很多（δ5性能对比见图1），化学成分见表1。
表16061与2A14化学成分（质量分数）（%）图16061与2A14的δ5性能对比6061属于锻造铝合金，锻造性能较好，设计性能指标要求见表2。
通过查阅资料，得到美国道格拉斯飞机公司和美国军用标准（MIL-H-6088D ）铝合金热处理工艺参数，其热处理参数见表3。
表26061材料性能要求指标方向σb /MPa σ0.2/MPa δ5（%）a K /J ·cm －2HBW 纵向2902651215—长横向290265101295短横向270250810—表3国外铝合金热处理参数工艺参数固溶温度/ 时效温度/ 时效时间/h 道格拉斯970 1010（521 543ħ）340 360（171 182ħ）8 9MIL-H-6088D 960 1025（516 552ħ）340 360（171 182ħ）8.5 9.51.试验内容本次工艺试验的流程为：提出工艺方案→购进原材料→锻造→切取试块→固溶→冷锻→时效→检测试样性能→分析数据→确定热处理参数。
（1）试验方案参考表3国外铝合金固溶、时效的温度范围，初步制定出6061材料的热处理参数为：固溶500 540ħ；时效160 180ħ，时间8 10h 。
从6061锻造试块中选出26块进行热处理试验，其编号见表4。
表4试块编号组别试块编号A A 1A 2A 3A 4A 1L ———BB 1B 2B 3B 4————C C 1C 2C 3C 4C 1L C 2L C 3L C 4LD D 1D 2D 3D 4————EE 1E 2E 3E 4E 1L———注：A 1L 、C 1L 、C 2L 、C 3L 、C 4L 、E 1L 取自锻环，其余取自轧制环。
6061热处理状态
6061热处理状态（原创版）目录1.6061 铝合金介绍2.6061 铝合金的热处理过程3.6061 铝合金热处理后的性能4.6061 铝合金在我国的应用正文【6061 铝合金介绍】6061 铝合金是一种高强度、耐腐蚀的铝合金材料，广泛应用于航空航天、汽车、船舶、建筑等领域。
其主要成分为铝、镁、硅、锰、铬、钛等元素，其中镁元素的含量最高，使其具有良好的抗拉强度和耐腐蚀性能。
【6061 铝合金的热处理过程】6061 铝合金的热处理主要包括退火、固溶处理、时效处理等步骤。
1.退火：将铝合金加热至一定温度，保持一段时间后，缓慢冷却至室温。
退火处理可以消除铝合金的内应力，使其组织更加均匀。
2.固溶处理：将退火后的铝合金加热至更高温度，保持一段时间，使其中的镁、硅等元素溶解在铝基体中，形成均匀的固溶体。
固溶处理后的铝合金具有良好的塑性和可加工性。
3.时效处理：将固溶处理后的铝合金在室温下放置一段时间，让其中的镁、硅等元素沉淀，形成稳定的时效组织。
时效处理后的铝合金具有较高的强度和耐腐蚀性能。
【6061 铝合金热处理后的性能】经过热处理的 6061 铝合金具有优良的力学性能和耐腐蚀性能。
其抗拉强度可达到 400MPa 以上，屈服强度达到 300MPa 以上，具有良好的疲劳性能和抗腐蚀性能。
【6061 铝合金在我国的应用】6061 铝合金在我国的航空航天、汽车、船舶、建筑等领域得到广泛应用。
例如，在航空航天领域，6061 铝合金常用于制造飞机机身结构、发动机叶片等部件；在建筑领域，6061 铝合金可用于制作幕墙、门窗等装饰材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热处理
Heat Treatment
热加工
6061材料热处理工艺研究
首都航天机械公司
（北京
100076）
王昌辉
刘晓霏
6061材料，准备用于某产品的保护罩生产，由于是首次应用，热处理参数还未确定。
为此，需要通过对该材料试样进行多种不同的热处理工艺试验，并对热处理后的试样进行力学性能分析，得出符合生产需要的合理的热处理参数。
由于对材料伸长率δ5要求较高，常用2A14伸长率不能符合保护罩性能要求。
经调查，6061材料伸长率比2A14高出很多（δ5性能对比见图1），化学成分见表1。
表1
6061与2A14化学成分（质量分数）
（%）
图16061与2A14的δ5性能对比
6061属于锻造铝合金，锻造性能较好，设计性能指标要求见表2。
通过查阅资料，得到美国道格拉斯飞机公司和美国军用标准（MIL-H-6088D ）铝合金热处理工艺参数，其热处理参数见表3。
表2
6061材料性能要求指标
方向σb /MPa σ0.2/MPa δ5（%）a K /J ·cm －2
HBW 纵向2902651215—长横向290265101295短横向
270
250
8
10
—
表3国外铝合金热处理参数
工艺参数固溶温度/ 时效温度/ 时效时间/h 道格拉斯
970 1010（521 543ħ）340 360（171 182ħ）8 9
MIL-H-6088D 960 1025（516 552ħ）
340 360（171 182ħ）
8.5 9.5
1.试验内容
本次工艺试验的流程为：提出工艺方案→购进原材料→锻造→切取试块→固溶→冷锻→时效→检测试样性能→分析数据→确定热处理参数。
（1）试验方案参考表3国外铝合金固溶、时效的温度范围，初步制定出6061材料的热处理参数为：固溶500 540ħ；时效160 180ħ，时间8 10h 。
从6061锻造试块中选出26块进行热处理试验，其编号见表4。
表4
试块编号
组别试块编号A A 1A 2A 3A 4A 1L ———B
B 1B 2B 3B 4————
C C 1C 2C 3C 4C 1L C 2L C 3L C 4L
D D 1D 2D 3D 4————E
E 1
E 2
E 3
E 4
E 1L
—
—
—
注：A 1L 、C 1L 、C 2L 、C 3L 、C 4L 、E 1L 取自锻环，其余取自轧制环。
Heat Treatment
热处
理
（2）固溶固溶参数见表5。
固溶设备：硝石槽。
（3）冷锻固溶后3h 内进行冷锻。
（4）时效固溶结束48h 后开始时效。
时效参数见表6。
时效设备：循环空气电炉。
表5
试样固溶参数
组别固溶温度/ħ
处理试样时间/min
冷却方式
A 500A 1A 2A 3A 4A 1L ———
B 515B 1B 2B 3B 4————
C 525C 1C 2C 3C 4C 1L C 2L C 3L C 4L
D 535D 1D 2D 3D 4————E
540
E 1
E 2
E 3
E 4
E 1L
—
—
—
70 80
水冷（室温）表6
试样时效参数
序号时效温度/ħ
处理试样时间/h
冷却方式
1160A 1B 1C 1D 1E 1A 1L C 1L E 1L 2180A 2B 2C 2D 2E 2C 2L ——8
3160A 3B 3C 3D 3E 3C 3L ——4
180
A 4
B 4
C
4
D 4
E 4
C 4L
—
—
10
空冷
2.性能检测
（1）金相试验对热处理后试块进行金相检查，检测结果见表7。
从A 组和C 组中各取一个未热处理试样检测流线，结果正常。
表7
金相试验数据
试验项目
检测数据低倍无缺陷过烧检查无过烧晶粒度3级断口
无缺陷
（2）力学性能对热处理后试块按纵向、长横
向、短横向取样，进行力学性能σb 、σ0.2、δ5、a K 等性能检测，试块取样方向见图2。
力学性能检测数据最高值统计见表8，其中σb 、σ0.2、δ5为两个试样性能平均值的最高值，a K 为三个试样性能平均值的最高值。
图2力学性能取样方向
表8
各项性能最高值
最高值σb σ0.2δ5纵向D 2、D 4D 2、D 4D 1、E 1长横向
D 2、D 4D 2、D 4D 1、C 2、
E 1
短横向
D 2、D 4
D 2、D 4、
E 2
D 1、
E 1L
3.数据分析
从试验性能数据可以看出，6061材料的σb 、σ0.2随着固溶温度的提高而提高，δ5波动较大。
从各项性能最高值统计表8中可以看出，虽然D 1的δ5比D 2、D 4高出许多，但D 1的σ0.2低于设计指标要求，故综合各方面因素，最后确定采用D 2、D 4试样的热处理参数方案：
D 2试样热处理参数：固溶535ħ，时效：180ħ，8h 。
D 4试样热处理参数：固溶535ħ，时效：180ħ，10h 。
两者的固溶温度一样，时效时间不一样，综合两者的时效时间，我们得出6061材料的最佳热处理参数为：固溶：535ħ，时效：180ħ，8 10h 。
4.结语
通过对锻后试样进行多个热处理试验，以及试样金相力学性能检测，通过试验数据分析，最终确定了6061材料合理的热处理工艺参数，即固溶（535ʃ5）ħ，时
效：（180ʃ5）ħ，8 10h 。
（20100612）。
