电路及电流表电压表应用典型练习题(含答案)
电流和电路练习题含答案

电流和电路练习题含答案一、电流和电路选择题1.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是()A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时,通过L1的电流变小D. 当开关S2断开时,电流表A2的电流变小【答案】D【解析】【解答】解:A、A1、L2、S2三个元件在同一支路上,L1单独在一个支路上,所以是并联电路,A不符合题意;B、A1、L2在同一支路上,所以A1是测L2电流,B不符合题意;C、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,C不符合题意;D、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,所以干路电流变小,A2测干路电流,因此电流表A2的示数变小,D符合题意.故答案为:D.【分析】先分析电流的路径,判断串并联,,A1、L2、S2三个元件在同一支路上,L1 单独在一个支路上,A2在干路上,然后根据并联电路的电流规律分析.2.如图所示,图中两灯规格不同,能测出通过灯L1电流的电路是()A. B. C. D.【答案】 D【解析】【解答】解:A、图中电流表与灯L1串联,但其正负接线柱接反了,A不符合题意;B、图中电流表与灯L2串联,且电流正进负出,能正确测出通过灯L2的电流,B不符合题意;C、图中电流表接在干路上,且电流正进负出,测量的是干路电流,C不符合题意。
D、图中电路为并联电路,两个电流表分别测出干路和支路电流,相减得出L1电流,D符合题意;故答案为:D。
【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3.如图所示的电路,若想让两灯组成并联电路,需要闭合的开关是()A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路,电流应分别经过L1和L2两灯,故应闭合开关S2、S3,断开开关S1,C符合题意.故答案为:C.【分析】串联的特点是各电路元件顺次连接,并联电路是用电器分别连接在电路两端.4.妈妈买了一个便携式榨汁机,小明通过阅读说明书.他了解到为保障安全,该榨汁机设置了电源开关S和安全开关S1,当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动开始榨汁.下列四张电路图中符合要求的是()A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时,用电器才能工作,此时电路中的开关和用电器是串联的,C符合题意。

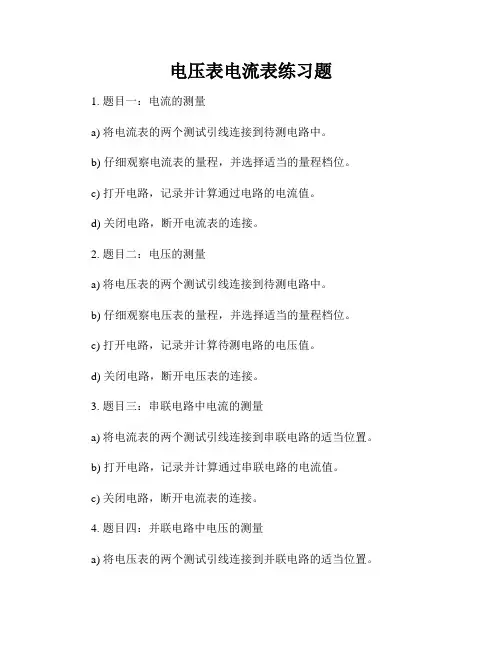

电压表和电流表应用专题训练

《电流表和电压表应用》专题训练一.选择题(共13小题)1.小明同学按照如图所示的电路进行实验探究,两个灯的规格相同.当开关闭合时,两灯都不亮,电压表有示数.则故障原因可能是()A.L1短路B.L1断路C.L2短路D.L2断路2.如图是某同学做实验时的电路图.闭合开关S后,发现灯泡L1、L2均不亮,电流表示数为零,电压表示数约等于电源电压,则该电路中的故障是()A.电源正极与a之间断路 B.a、L1、b之间断路C.b、L2、c之间断路 D.c与电源负极之间断路3.如图所示,灯L1、L2完全相同,闭合开关S,只有一盏灯亮,且只有一个电表有示数,其故障可能是()A.灯L1开路B.灯L1短路C.灯L2开路D.灯L2短路4.如图所示电路,当开关闭合,两灯正常发光,使用中发现两灯突然熄灭,电流表无示数,电压表示数增大,则故障可能是()A.灯L1被短路B.灯L2被短路C.灯L1断路D.灯L2断路5.如图所示,闭合开关后,无论如何移动滑片P,小灯泡始终不亮,已知导线及各处连接完好.为查找故障,开关闭合后,用电压表测得三次两接线柱间电压如表所示,则()两接线柱电压表示数A和B 3VA和D 3VA和F 0VA.只可能是小灯泡发生短路故障B.只可能是小灯泡发生断路故障C.还需测得H、G间电压,才能判定滑动变阻器是否发生断路故障D.还需测得G、B间电压,才能判定滑动变阻器是否发生断路故障6.如图电路,闭合开关后两灯都不亮,为了检测电路故障,将电压表分别接在a、b两端和c、d两端时,发现电压表的示数均为零,将电压表接在b、c两端时,电压表有明显示数,而电流表示数几乎为零,则电路故障可能是()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路7.如图所示,闭合开关S,两灯均不亮,电流表无示数,电压表有示数,则故障是()A.灯L1断路B.灯L2断路C.灯L1被短接D.灯L2被短接8.某实验小组用两个相同的小灯泡连接了如图所示的串联电路,当开关闭合后发现,甲乙两灯都不亮,为了找到故障原因.小张用一根导线线来检查.当导线与AB两点连接时,甲灯不亮乙灯亮;当导线与BC两点连接时,两灯都不亮.由此推测故障是()A.AB两点间存在短路B.AB两点间存在断路C.BC两点间存在短路D.BC两点间存在断路9.如图所示,闭合开关S时,小电灯L1、L2都不亮.用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮.对此,下列断中正确的是()A.灯L1断路B.灯L2断路C.开关S断路D.灯L2短路10.如图所示电路,电源电压不变,闭合开关S,两灯均发光.一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是()A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路11.如图所示,电源电压为5V,且保持不变,灯L1、L2正常工作的电压均为2.5V,小红同学选好电流表和电压表的量程连接好电路,闭合开关S后,电流表指针几乎未动,而电压表指针大约指在5V位置,灯L1、L2不发光,由此小红分析,该电路的故障可能是()A.电流表坏了或接触不良而实际未接入电路B.从a、L1到b部分电路中的某处出现了断路C.灯L2灯丝烧断或与灯座接触不良D.电流表,灯L1、L2都坏了12.如图所示电路,当开关S闭合后,灯L1、L2均发光,电压表有示数.过一会儿,其中一盏灯突然变亮,电压表示数变大,其故障原因可能是()A.L1灯短路B.L2灯短路 C.L1灯丝断开D.L2灯丝断开13.如图所示的电路中,电源电压不变,闭合开关S后,灯L1、L2都发光,一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路二.填空题(共17小题)14.在图中,把电池组和开关分别填入电路的甲处和乙处.要求:闭合开关前只有一盏灯亮,闭合开关后,两灯都发光.则甲处是;乙处是.15.如图所示,甲是,乙是,可组成两个小灯泡的并联电路.(填“小灯泡”或“电流表”)16.如图所示,空缺电路的甲处是,乙处是(选填“电源”、“电流表”或“电压表”).填入后要求:①闭合开关,小灯泡L1和L2都能发光;②小灯泡L1和L2并联连接.17.在如图所示的电路中,①、②、③是三个电表.闭合开关S,灯L1与L2串联,则电路中是电流表,是电压表;若L1与L2并联,则电路中是电流表,是电压表.18.如图所示,闭合开关,三灯均发光.图中a、b、c三表可能是电流表也可能是电压表,则a为表,b为表,c为表.19.在如图所示的电路中,当开关S闭合后,若A表是电流表,B表是电压表,则电阻R1、R2是(串联╱并联)的,此时A表读数为流经(R1/R2)的电流表;A表和B表都是(电压表╱电流表)的情形是不允许的,因为这将使电源被短路.20.如图所示的电路,若在甲、乙两处分别接入电流表或电压表,当开关S闭合后,为使两灯均能发光,则甲接表,乙接表.21.如图,L是灯泡,要使两灯均正常发光,(1)请在“○”处填入电流表、电压表对应的符号.(2)正确连接后两灯是(“串”或“并”)联的.22.如图所示的电路里,在圆圈中连接适当电表,使灯L1和L2并联且都能发光,那么①应是表,②是表,③是表.23.在如图所示电路的○里填上适当的电表符号,使之成为正确的电路.24.如图所示,将电流表“A”或电压表“V”的符号填入相应的圆圈内,当开关S闭合后,要使小灯泡L1、L2并联.25.如图所示,1、2、3是三个电表(电流表或电压表),若要求灯泡L1、L2串联,则是电流表,是电压表;若要求灯泡L1、L2并联,则是电流表,是电压表.26.如图所示,当闭合S,L1和L2均能发光,三个电表均有示数.若使L1和L2组成并联电路,则a表是表,b表是表,c表是表.27.常见的电路图元件符号:电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线.28.如图所示,A是表,B是表,C是表,D是表.29.如图所示,灯泡L1、L2均能正常发光,电路图中“○”处的a是表,b是表,c 是表.30.如图所示,在○内填上是电流表或电压表,并标上“+”、“﹣”接线柱.参考答案与试题解析一.选择题(共13小题)1.(2017•诸城市模拟)小明同学按照如图所示的电路进行实验探究,两个灯的规格相同.当开关闭合时,两灯都不亮,电压表有示数.则故障原因可能是()A.L1短路B.L1断路C.L2短路D.L2断路【分析】根据电路图可知,两灯泡串联,电压表测量L2两端电压,开关闭合时两灯都不亮,说明电路故障为断路,然后根据电压表有示数确定电路断路的位置.【解答】解:两灯泡串联,两灯泡串联,电压表测量L2两端电压,开关闭合时两灯都不亮,说明电路故障为断路;因为电压表有示数,说明灯L2断路.故选D.【点评】串联电路的特点是:各用电器工作状态互相影响,一个用电器断路,其它用电器都不能工作;一个用电器不工作,其它用电器能工作,故障只能是此用电器短路.2.(2016•德阳)如图是某同学做实验时的电路图.闭合开关S后,发现灯泡L1、L2均不亮,电流表示数为零,电压表示数约等于电源电压,则该电路中的故障是()A.电源正极与a之间断路 B.a、L1、b之间断路C.b、L2、c之间断路 D.c与电源负极之间断路【分析】在串联电路中电流表示数为零,说明电路是开路;电压表示数等于电源电压,说明从b点到电源正极、从c点到电源负极是通路,在b、c两点之间有断路.【解答】解:A、如果电源正极与a之间断路,则电压表无示数,不符合题意,故A错;B、如果a、L1、b之间断路,则电压表无示数,不符合题意,故B错;C、如果b、L2、c之间断路,则电流表无示数,电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上,电压表的示数等于电源电压,符合题意,故C正确;D、如果c与电源负极之间断路,则电压表无示数,不符合题意,故D错.故选C.【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障:电流表示数为零说明故障是开路,电压表有示数,说明开路在电压表的两接线柱之间.3.(2016•福州)如图所示,灯L1、L2完全相同,闭合开关S,只有一盏灯亮,且只有一个电表有示数,其故障可能是()A.灯L1开路B.灯L1短路C.灯L2开路D.灯L2短路【分析】根据电路图可知,两灯泡并联,电流表A测量L2电流,电压表测量L2两端电压;(1)根据电流表和电压表测量的对象确定有示数的仪表,从而判断电路故障;(2)先确定电路故障,然后逐一分析.【解答】解:A、若L1开路,只有L2发光,电流表、电压表都有示数,故A不符合题意;B、若灯L1短路,L2也同时被短路,两灯都不发光,两电表也都无示数,故B不符合题意;C、若L2开路,灯L1发光,电流表无示数,电压表有示数,故C符合题意;D、若L2短路,灯L1也同时被短路,两灯都不发光,两电表也都无示数,故D不符合题意.故选C.【点评】要学会使用电流表、电压表来判断电路中的故障,学会从现象中分析原因.4.(2016•宜昌)如图所示电路,当开关闭合,两灯正常发光,使用中发现两灯突然熄灭,电流表无示数,电压表示数增大,则故障可能是()A.灯L1被短路B.灯L2被短路C.灯L1断路D.灯L2断路【分析】由电路图可知,两灯泡串联,电压表测L2两端的电压,电流表测电路中的电流,电压表示数增大说明电压表两接线柱与电源之间是通路,突然两电灯熄灭、电流表示数几乎为零说明电路断路,即电压表并联部分断路.【解答】解:A、灯L1被短路时,电路中有电流,电压表有示数,灯L2亮,与题意不符,故A错误;B.灯L2被短路时,电路中有电流,电压表有示数,灯L1亮,与题意不符,故B错误;C.灯L1断路,电路中无电流,电压表示数为零,电流表示数为零,两灯泡不亮,与题意不符,故C错误;D.灯L2断路,电路中无电流,灯不亮,电压表有示数且等于电源电压,电流表无示数,与题意相符,故D正确.故选D.【点评】用电压表判断故障时,若电压表有示数,可能是所并联的地方开路或其他地方短路了,若电压表没有示数,则可能是所并联的地方短路或其他地方开路了.5.(2016•镇江)如图所示,闭合开关后,无论如何移动滑片P,小灯泡始终不亮,已知导线及各处连接完好.为查找故障,开关闭合后,用电压表测得三次两接线柱间电压如表所示,则()两接线柱电压表示数A和B 3VA和D 3VA和F 0VA.只可能是小灯泡发生短路故障B.只可能是小灯泡发生断路故障C.还需测得H、G间电压,才能判定滑动变阻器是否发生断路故障D.还需测得G、B间电压,才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时,将电压表分别与各部分电路并联,若电压表的示数约等于电源电压,则该处发生了断路.【解答】解:用电压表检测时,发现AB间电压不为零,说明电源完好;AD间的电压不为零,说明AD间有断路或灯泡短路.A、若小灯泡短路,则AB、AD、AF间电压表都有示数,故A不符合题意;B、若小灯泡断路,则AB、AD间电压表有示数,AF间电压表无示数;若滑动变阻器、小灯泡同时断路,则AB、AD有示数,AF间电压表无示数,故B不符合题意;C、已知导线及各处连接完好,故测HG间的电压和AF间的电压相同,因AF间电压表无示数,所以滑动变阻器不可能断路,故C不符合题意;D、若小灯泡断路,则AB、AD间电压表有示数,AF间电压表无示数;若滑动变阻器、小灯泡同时断路,则AB、AD有示数,AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路,所以需要将电压表两端接G、B,若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极,说明变阻器是通的是好的;若电压表无示数则说明滑动变阻器断路.这样就能判断灯泡和滑动变阻器是否同时断路,故D符合题意.故选D.【点评】此题主要考查了用电压表判断电路故障的一种方法,在已判断是开路的情况下,当电压表有示数时说明电压表之间的部分可能发生了断路.6.(2016•广西)如图电路,闭合开关后两灯都不亮,为了检测电路故障,将电压表分别接在a、b两端和c、d两端时,发现电压表的示数均为零,将电压表接在b、c两端时,电压表有明显示数,而电流表示数几乎为零,则电路故障可能是()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路【分析】开关闭合后,两个灯泡都不发光,电流表的指针几乎不动,说明电路是开路;电压表的指针有明显的偏转,说明电压表的正负接线柱与电源两极相连.【解答】解:闭合开关后两灯都不亮,说明电路故障为断路,故排除AC.将电压表分别接在a、b两端和c、d两端时,电压表示数为零,说明电压表的正负接线柱不能与电源两极相连,说明电流表和L2之外有断路故障,故排除D.将电压表接到b、c两端时,电压表有明显示数,说明电压表的正负接线柱与电源两极相连,所以电流表、灯L2完好,故障为灯L1断路,B项正确.故选B.【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障,电流表示数为零说明故障是开路,电压表有示数,说明开路在电压表的两接线柱之间.7.(2016•乐山)如图所示,闭合开关S,两灯均不亮,电流表无示数,电压表有示数,则故障是()A.灯L1断路B.灯L2断路C.灯L1被短接D.灯L2被短接【分析】由图可知,两灯串联;两个灯泡都不亮,电流表无示数,说明电路中有断路现象;电压表有示数,说明电压表到电源两极是连通的,据此判断故障所在.【解答】解:由图可知,两灯串联,电压表测量L1两端的电压,电流表测量电路电流;闭合开关S后,两灯均不亮,电流表无示数,说明电路中有断路现象;电压表有示数,说明电压表两端能与电源两极连通,灯泡L2是完好的,所以故障原因是L1断路.故选A.【点评】根据电压表的示数判断电路故障:若电压表有示数,说明电压表与电源能相通,与电压表并联的用电器可能有断路故障;若电压表无示数,说明电压表被短路或与电源不能相通.8.(2016•成都)某实验小组用两个相同的小灯泡连接了如图所示的串联电路,当开关闭合后发现,甲乙两灯都不亮,为了找到故障原因.小张用一根导线线来检查.当导线与AB两点连接时,甲灯不亮乙灯亮;当导线与BC两点连接时,两灯都不亮.由此推测故障是()A.AB两点间存在短路B.AB两点间存在断路C.BC两点间存在短路D.BC两点间存在断路【分析】由图可知两灯的连接方式,根据接入导线后灯泡的亮暗判断电路故障.【解答】解:闭合开关时两灯均不亮,说明电路中某处断路,或是两灯均短路;用导线先并联在AB两端时,发现甲不亮,乙亮,说明电路通路,两灯泡不可能短路,乙不可能断路;同时因导线与并联在BC两端时,灯均不亮,说明灯甲不可能短路,只能为灯甲发生了断路(开路).故选B.【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法,是检修电路的基础.9.(2016•湖南校级模拟)如图所示,闭合开关S时,小电灯L1、L2都不亮.用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮.对此,下列断中正确的是()A.灯L1断路B.灯L2断路C.开关S断路D.灯L2短路【分析】由电路图知,两灯串联.闭合开关两灯都不亮,说明不可能发生短路,只能是一灯断路.【解答】解:A 如果灯L1断路,用一段导线的两端接触a、b两点时,L2会发光.此选项不符合题意;B 如果灯L2断路,导线接触b、c两点时,L1会发光.此选项不符合题意;C 如果开关断路,导线接触c、d两点时,电路是通路,两灯都发光.此选项符合题意;D 如果灯L2短路,L1会发光.此选项不符合题意.故选C.【点评】用导线检验电路故障时,将导线与用电器并联,其它用电器能工作,此处用电器断路;其它用电器不能工作,其它用电器断路.10.(2016•通辽模拟)如图所示电路,电源电压不变,闭合开关S,两灯均发光.一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是()A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路【分析】如图所示,两灯泡并联,电流表测量的是灯L2中电流,电压表测量的是灯L1两端的电压,也就是灯L2两端的电压,即电源电压.根据电流表、电压表在电路中的特征逐一进行判断.【解答】解:A、灯L1断路,则电压表直接测电源电压,并且示数不变.L2支路不受影响,故电流表示数不变,符合题意.B、灯L2断路,则电流表被断路,电流表无示数.不合题意.C、灯L1短路,则电压表与导线并联,则电压表被短路,电压表无示数,不合题意.D、灯L2短路,则电流表直接与电源两极相连,会损坏,不合题意.故选A.【点评】此题考查了用电流表、电压表来判断电路故障,对两表的用法和特征要会运用.11.(2016•新泰市二模)如图所示,电源电压为5V,且保持不变,灯L1、L2正常工作的电压均为2.5V,小红同学选好电流表和电压表的量程连接好电路,闭合开关S后,电流表指针几乎未动,而电压表指针大约指在5V位置,灯L1、L2不发光,由此小红分析,该电路的故障可能是()A.电流表坏了或接触不良而实际未接入电路B.从a、L1到b部分电路中的某处出现了断路C.灯L2灯丝烧断或与灯座接触不良D.电流表,灯L1、L2都坏了【分析】由电路图知,两灯串联.闭合开关两灯都不亮,说明没有电流从任何一盏灯通过,所以不可能是一盏灯短路,另一盏灯完好,只能是电路断路.【解答】解:A、如果电流表坏了或接触不良实际没有接入电路,整个电路断路,电流表无示数,灯泡不亮,电压表无示数.此选项不符合题意;B、如果从A到L1到b部分电路中的某处出现了断路,灯泡不亮,电流表无示数,电压表测量电源电压有示数.此选项符合题意;C、如果灯L2灯丝烧断或与灯座接触不良,整个电路断路,电流表无示数,灯泡不亮,电压表无示数.此选项不符合题意;D、如果电流表,灯L1、L2都坏了,整个电路断路,电流表无示数,灯泡不亮,电压表无示数.此选项不符合题意.故选B.【点评】电路故障问题是电学试题中经常考查的内容.解决的关键是采用“排除法”将每一选项逐一代入题干,检查是否符合题意,最终确定正确选项.12.(2016•玉林一模)如图所示电路,当开关S闭合后,灯L1、L2均发光,电压表有示数.过一会儿,其中一盏灯突然变亮,电压表示数变大,其故障原因可能是()A.L1灯短路B.L2灯短路 C.L1灯丝断开D.L2灯丝断开【分析】电路故障要么短路、要么断路:短路时,电路中有电流,并且电流较大;断路时,电路中无电流;先根据一盏灯突然变亮确定电路的故障,然后再根据电压表示数的变化确定故障的具体位置.【解答】解:当开关S闭合后,灯L1、L2均发光,电压表有示数,过一会儿一盏灯突然变亮,说明电路中电流变大,因此电路发生短路现象;又因为电压表示数变大,所以L2灯短路.故选B.【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力,电路故障分短路和开路两种情况,平时做实验时试一试,多总结、提高分析能力.13.(2016•建湖县一模)如图所示的电路中,电源电压不变,闭合开关S后,灯L1、L2都发光,一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路【分析】由电路图可知,两灯泡并联,电流表测灯L2的电流,电压表测并联电路两端电压.根据电流表、电压表在电路中特征逐一进行判断.【解答】解:A、如果灯L1短路,将发生电源短路,两个灯泡都不发光,不符合题意;B、如果灯L2短路,将发生电源短路,不仅两个灯泡都不发光,同时会烧坏电流表,不符合题意;C、如果灯L1断路,此时电路为L2的基本电路,而电源电压保持不变,因此电压表示数不变;由于并联电路中,各支路互不影响,因此通过L2的电流不变,即电流表的示数不变,符合题意;D、如果灯L2断路,将没有电流通过L2,即电流表示数为零,不符合题意.故选C.【点评】此题考查了用电流表、电压表来判断电路故障,根据电路特点能判断出电路中电流、电压的变化.二.填空题(共17小题)14.(2015秋•璧山县校级期中)在图中,把电池组和开关分别填入电路的甲处和乙处.要求:闭合开关前只有一盏灯亮,闭合开关后,两灯都发光.则甲处是电池组;乙处是开关.【分析】电路中的电流都是从电源正极出发,经过开关与用电器,最后回到电源的负极,电路图所表电流的方向,判断出电源与开关的位置,及电源的正负极,然后作图.【解答】解:由图所示可知,如果电源在乙处,开关在甲处,则闭合开关时,灯泡L1被短路,所以电源应该在甲位置,乙处是开关.故答案为:电池组;开关.【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.15.(2014•福田区校级模拟)如图所示,甲是小灯泡,乙是电流表,可组成两个小灯泡的并联电路.(填“小灯泡”或“电流表”)【分析】根据并联路的特点进行分析,使电流从电源正极流出时分为两路,分别进两个灯泡,故可判断出甲、乙中的元件.【解答】解:电流从正极流出,分别流入两个灯泡,因此乙为电流表,甲为小灯泡.故答案为:小灯泡;电流表.【点评】解决本题的关键:一是会根据并联电路的特点设计串并联电路,二是会根据电流表在电路中的作用选择电流表的位置.16.(2016秋•东海县校级月考)如图所示,空缺电路的甲处是电流表,乙处是电源(选填“电源”、“电流表”或“电压表”).填入后要求:①闭合开关,小灯泡L1和L2都能发光;②小灯泡L1和L2并联连接.【分析】解答此题从以下知识点入手:①电流从电源的正极出发,最后回到电源的负极.②在电路中,电流表相当于导线,电阻接近于零;电压表相当于断路,电阻特别大.③串联电路只有一个通路,电路无分支;并联电路包括两部分:干路和支路.【解答】解:要使两只灯泡并联,电流分两支,一支经L1,另一支经L2,然后共同回负极,在电路中,电流表相当于导线,故甲为电流表,乙为电源即可.故答案为:电流表;电源.【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别,属于基本技能的考查,知道串并联电路的特点和电流表、电压表的使用方法,是正确解答此题的关键.17.(2016•长春二模)在如图所示的电路中,①、②、③是三个电表.闭合开关S,灯L1与L2串联,则电路中2是电流表,1和3是电压表;若L1与L2并联,则电路中1和3是电流表,2是电压表.【分析】电压表要和被测用电器并联,电流表要和被测用电器串联;串联电路中,电流的路径只有一条;并联电路中,电流有多条路径.【解答】解:闭合开关,要让灯泡L1和L2串联,电流的路径只有一条,电流从正极流出,经过电表2和灯泡L2,L1,所以2是电流表,1和3分别是电压表.要使灯泡L1、L2组成并联.则电路中的电流有两条路径.则电流分别流入灯泡L1、L2;所以1、3电表应是相当于导线的电表,即电流表,2电表应是相当于开路的电表,即2是电压表.故答案为:2;1和3;1和3;2.【点评】本此题考查的是电流表和电压表的正确连接,是电学的基础,需要熟练掌握,是一道中档题.18.(2015•无锡模拟)如图所示,闭合开关,三灯均发光.图中a、b、c三表可能是电流表也可能是电压表,则a为电压表,b为电压表,c为电流表.【分析】根据电压表一定要并联在电路中,电流表一定要串联在电路中分析即可.【解答】解:闭合开关,三灯均发光.若a为电流表,则灯泡L2不发光,故a为电压表,电流表一定要串联在电路中;若b为电流表,则灯L1不发光,故b为电压表,若C为电压表,则三灯均不发光,故c为电流表,如下图所示:故答案为:电压;电压;电流.【点评】电压表、电流表是使用有相似的地方,比如:电流都是从正极流入,负极流出;也有不同的地方,比如:电流表在电路中相当于导线,则必须要串联;电压表在电路中相当于开路,则必须要并联.19.(2015•射阳县一模)在如图所示的电路中,当开关S闭合后,若A表是电流表,B表是电压表,则电阻R1、R2是并联(串联╱并联)的,此时A表读数为流经R1(R1/R2)的电流表;A表和B表都是电流表(电压表╱电流表)的情形是不允许的,因为这将使电源被短路.。

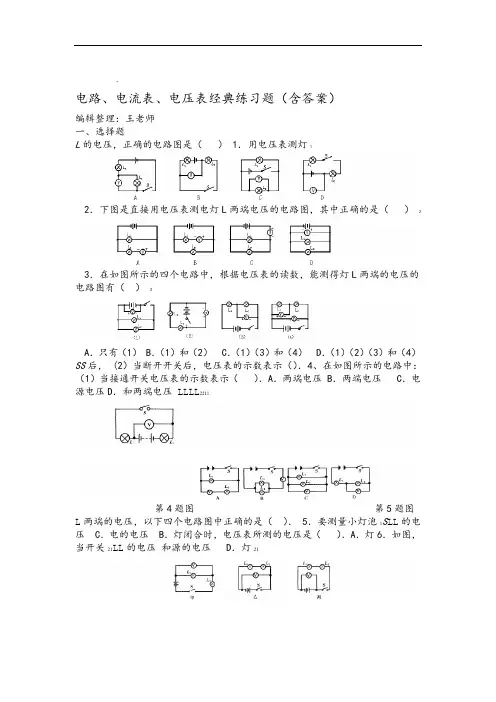

电路及电流表电压表应用典型练习题(含答案)

.电路、电流表、电压表经典练习题(含答案)编辑整理:王老师一、选择题L的电压,正确的电路图是() 1.用电压表测灯12.下图是直接用电压表测电灯L两端电压的电路图,其中正确的是()23.在如图所示的四个电路中,根据电压表的读数,能测得灯L两端的电压的电路图有()2A.只有(1) B.(1)和(2) C.(1)(3)和(4) D.(1)(2)(3)和(4)SS后, (2)当断开开关后,电压表的示数表示().4、在如图所示的电路中:(1)当接通开关电压表的示数表示().A.两端电压 B.两端电压 C.电源电压D.和两端电压LLLL2211第4题图第5题图L两端的电压,以下四个电路图中正确的是(). 5.要测量小灯泡1S LL的电压 C.电的电压 B.灯闭合时,电压表所测的电压是().A.灯6.如图,当开关21LL的电压和源的电压 D.灯21第6题图第7题图第8题图第9题图7.如下图所示,当开关断开时,因为电路中没有电流,但电压表示数不为零的是().8.在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是A.一定是串联的 B.一定是并联的 C.串联、并联都有可能 D.无法判断9.仔细观察下面电路图,若开关S由断开到闭合,电压表的示数变化情况为()A.不变 B.增大 C.减小 D.无法确定VVV、.10.在两个灯泡串联的电路中,用三只电压表分别测各部分的电压,如图示电路已知、321UUU,则它们的大小关系正确的是():三个电压表测出的值分别是、、312UUUUUUUUUUU +>.=.=.=A. B= C+ D323211231215/ 1.第13题图11题图第12题图第10题图第.几位同学看到如图所示的电路图后,有以下几种看法,你认为不正确的是()11 .电流表示数为零 D.开关两端电压不为零A.灯丝电阻为零 B.电压表示数为零 C PR向右移动的滑片.如图所示电路,电源电压不变,不考虑温度对电阻的影响.当滑动变阻器12.电压表示数变大,电A.电流表示数变大,电灯变亮 B时,以下判断完全正确的是() D.电压表示数不变,电灯变亮灯变暗C.电压表示数变小,电灯变暗)13、如图所示,电源电压不变,要使电流表的读数最大,下列做法中正确的是(、都闭合 C.闭合,断开D.A.、都断开 B.断开,闭合SSSSSSSS22221111)14.某同学连接的电路如图所示,当他将开关断开时,下面的说法中正确的是( B.电压表和电流表的读数都变大A.电压表和电流表的读数都变小 D.电压表读数变为零,电流表的读数不变C.电压表和电流表的读数都不变题图15题图第16 第14题图第、)15.某同学按下图所示的电路图连接无误后,闭合开关,两个电流表的连接及示数如图中(1 )(2)所示,关于通过灯泡的电流,下列说法中正确的是(LL0.2 A 中通过的电流是0.4 A B.灯泡中通过的电流是A.灯泡12LL0.6 A 中通过的电流是2 A D.灯泡C.灯泡中通过的电流是21S LL闭合时,电流表的示数分是三只规格不同的电灯,当开关、16.如图所示电路,灯L、321I?I?I?I?I?III A I?、II?I AA. C..B.别是、 D、,则().A321223233113121AAA).、30mA50mA、17.如图所示,电流表70mA、,则电流表(、的示数分别为321??30mA 的示数是的示数是80mA D.的示数是A.A的示数是120mAB.A70mA C.AA题图19题图第20 第17题图第18题图第.在如图所示的电路中,○中有一个是电流表,另外三个是用电器,下面四种说法中正确的是18bacdabcd是电流表)A.为用电器,为用电器,是电流表 B.(cbcdaabd.为用电器,为用电器,是电流表是电流表 D.C ba都是电流表,由图可知(19.如图所示电路,电表、)LabaLbL测通过干路的电流,.A.测通过的电流的电流,测通过测通过的电流 B112bLabLa.测通过干路的电流测通过干路的电流,测通过的电流,的电流 D.测通过C12SS都闭合后,下列说法正确的是(.如图所示电路,将20 和)21L、、L、、L、L、LLLLL混联 D.电源被短路.A.串联 B C并联.323211231 21.如图所示,哪一个电路图中的三个灯泡是并联的?()5/ 2.22题图第21题图第.习题课上,老师让画出两个灯泡并联的电路,有四位同学画出的电路如下图所示,请你判断22 )他们画出的电路中错误的是(处,当开关闭合后,电流表的、C.小珊按图示电路进行探究实验,将电流表先后串联在A、B23 .三处都是一样大。
初三物理电流和电路题20套(带答案)及解析

初三物理电流和电路题20套(带答案)及解析一、电流和电路选择题1.下列说法正确的是()A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作,因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解:A、火线和零线之间的电压就是家庭电路中的电压220V,A符合题意;B、各考场的有线扬声器同时开播,同时停播,但它们互不影响,能独立工作,一个扬声器坏了,其它的仍能正常工作,因此路灯是并联的,B不符合题意;C、丝绸与玻璃棒相摩擦后,玻璃棒带正电,丝绸带负电,C不符合题意;D、电风扇利用了通电线圈在磁场中受力从而产生了运动,D不符合题意.故答案为:A.【分析】我国家庭电路电压是220V,用电器间一般是并联的,丝绸和玻璃棒摩擦后带正电,电风扇是利用通电线圈在磁场中受力工作的.2.下列物理量的估计最接近实际的是()A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解:A、家用电冰箱间歇性工作,每日耗电约为1kW•h,符合题意;故A 正确; B、家用空调的额定功率约为1000W;故B错误;C、电动自行车的电瓶电压约48V;故C错误;D、家用洗衣机的额定电流约2A;故D错误;故选A.【分析】首先要对选项中涉及的几种物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案.3.如图所示的电路中,当S1、S2都闭合时,则()A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时,L1、L2并联.故答案为:B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡,通过两个灯泡后汇合再回到负极.再结合并联电路(把电路元件并列地连接起来的电路,叫并联)的概念即可得解.4.如图所示的电路,若想让两灯组成并联电路,需要闭合的开关是()A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路,电流应分别经过L1和L2两灯,故应闭合开关S2、S3,断开开关S1,C符合题意.故答案为:C.【分析】串联的特点是各电路元件顺次连接,并联电路是用电器分别连接在电路两端.5.如图所示,两个小灯泡L1、L2串联,闭合开关S,L1发光,L2不发光.发生这一现象的原因,不可能的是()A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解:A、若电源电压较低,若两个灯泡的规格不同,R2的电阻较小,由P=I2R,电流相同的情况下,其电功率会太小而不发光,只有L1发光,A可能;B、两灯串联,若L2发生断路,则L1也不能发光,所以B不可能;C、L2发生短路,则L2不能工作,L1仍能够发光,C可能;D、若L2的实际功率很小,则L2不发光,L1可能发光,D可能.故选B.【分析】串联电路的特点:串联电路中,电流只有一条路径,各用电器互相影响,用电器不发光,可能是断路、短路或实际功率太小,根据实际情况分析具体原因.6.小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中,下列判断正确的是()A. 用丝绸摩擦玻璃棒时,有电子从丝绸转移到玻璃棒上B. 与金属球接触后,玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷,正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时,电子从玻璃棒转移到丝绸上,A不符合题意;B.当玻璃棒和金属球接触后,玻璃棒和金属球带相同的电荷,B符合题意;C.在玻璃棒和金属球接触时,电子从金属球转移到玻璃棒上,C不符合题意;D.金属箔张开角度,是因为同种电荷相排斥,D不符合题意。

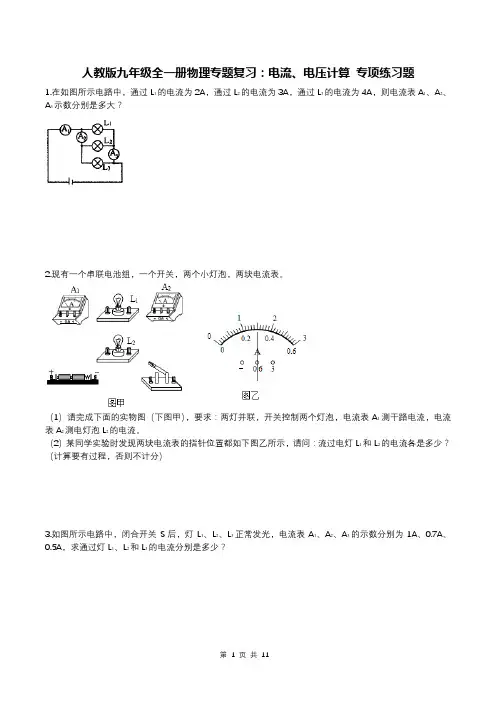

人教版九年级全一册物理专题复习:电流、电压计算 专项练习题(含答案)

人教版九年级全一册物理专题复习:电流、电压计算专项练习题1.在如图所示电路中,通过L1的电流为2A,通过L2的电流为3A,通过L3的电流为4A,则电流表A1、A2、A3示数分别是多大?2.现有一个串联电池组,一个开关,两个小灯泡,两块电流表。
(1)请完成下面的实物图(下图甲),要求:两灯并联,开关控制两个灯泡,电流表A1测干路电流,电流表A2测电灯泡L2的电流。
(2)某同学实验时发现两块电流表的指针位置都如下图乙所示,请问:流过电灯L1和L2的电流各是多少?(计算要有过程,否则不计分)3.如图所示电路中,闭合开关S后,灯L1、L2、L3正常发光,电流表A1、A2、A3的示数分别为1A、0.7A、0.5A,求通过灯L1、L2和L3的电流分别是多少?4.如图是一个实验用玻璃箱中的电路图。
进行实验时,有时需要L1和L2同时发光,L3不发光;有时需要L2和L3同时发光,L1不发光。
求:(1)只闭合S1,A1表示数为0.36A,则A2表示数为多少?(2)当L2和L3同时发光,L1不发光时,A1表示数为1.5A,A2表示数0.6A,则A3表示数为多少?5.在图甲所示的电路中,当闭合某些开关时,小灯泡L1、L2形成并联电路,此时电流表A1和A2的指针都指在图乙所示的位置。
