郑州轻工业学院电波与天线课程论文题目电波传播的特点、类型学生姓名专业班级学号院(系)指导教师完成时间摘要任何无线电电子系统的信息传输既包含有电波能量的发射和接收,也包含有电磁波在空间的传播过程。

天线与电波传播的理论与技术研究作为无线电科学重要组成的分支学科,是具有广泛实用意义与科学意义的应用基础学科和交叉学科,其研究成果将直接影响着电磁波工程系统的整体水平。

关键字电子系统/电波/电磁波工程/发射目录摘要 (I)1 概述 (1)2 电波的传播方式 (1)2.1 表面波传播 (1)2.2 天波传播 (1)2.3 空间波传播 (2)2.4 散射传播 (2)3 各个波段的传播特点 (3)3.1 长波传播的特点 (3)3.2中波传播的特点 (4)3.3 短波传播的特点 (4)3.4 超短波和微波传播的特点 (4)结束语 (5)参考文献 (6)1 概述自从1873年麦克斯韦(Maxwell)从理论上预言电磁波的存在,并在1897年由马克尼(Marconi)首先获得一个完整的无线电报系统专利以来,伴随着科学技术的不断进步,人类对自然界广泛存在的电磁波这一物质形态的认识在不断深化,创造出多种多样的电磁波工程系统——无线电通信系统。

从电视、广播、移动通信,到雷达、导航、气象、定位、卫星,再到军事领域中的制导武器、电子对抗等应用领域,取得了极为丰硕的研究成果。

无线电波在生活、科研等领域的应用已越来越普遍。

移动通信的一个重要基础是无线电波的传播,无线电波通过多种方式从发射天线传播到接收天线,我们按照无线电波的波长人为地把电波分为长波(波长1000米以上),中波(波长100-1000米),短波(波长10-100米),超短波和微波(波长为10米以下)等等。

为了更好地说明移动通信的问题,我们先介绍一下电波的各种传播方式:2 电波的传播方式2.1 表面波传播表面波传播是指电波沿着地球表面传播情况。

这时电波是紧靠着地面传播的,地面的性质,地貌,地物等的情况都会影响着电波的传播。

试论中波天线对中波电波场强与辐射的影响

试论中波天线对中波电波场强与辐射的影响

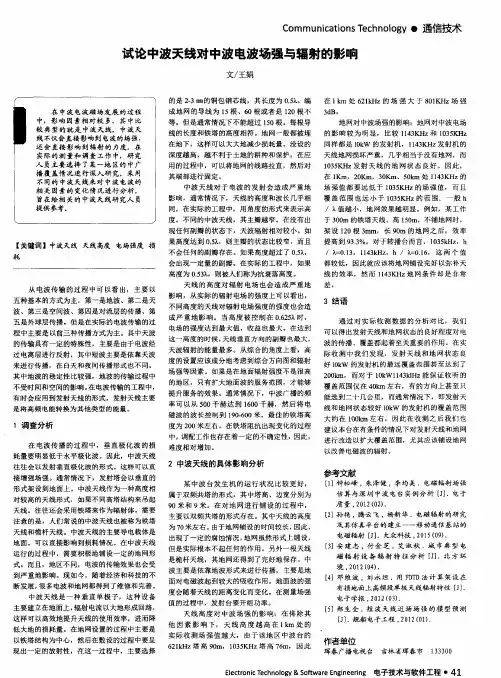

试论中波天线对中波电波场强与辐射的影响作者:王娟来源:《电子技术与软件工程》2015年第17期摘要在中波电波磁场发展的过程中,影响因素相对较多,其中比较典型的就是中波天线。

中波天线不仅会直接影响到电波的场强,还会直接影响到辐射的力度。

在实际的测量和调查工作中,研究人员主要选择了某一地区的中广播覆盖情况进行深入研究。

采用不同的中波天线来对中波电波的相关因素的变化情况进行分析。

旨在给相关的中波天线研究人员提供参考。

【关键词】中波天线天线高度电场强度损耗从电波传输的过程中可以看出,主要以五种基本的方式为主,第一是地波、第二是天波、第三是空间波、第四是对流层的传播、第五是外球层传播。

但是在实际的电波传输的过程中主要是以前三种传播方式为主。

其中天波的传输具有一定的特殊性,主要是由于电波经过电离层进行反射,其中短波主要是依靠天波来进行传播,在白天和夜间传播形式也不同。

其中地波的稳定性比较强,地波的传输过程中不受时间和空间的影响。

在电波传输的工程中,有时会应用到发射天线的形式。

发射天线主要是将高频电能转换为其他类型的能量。

1 调查分析在电波传播的过程中,垂直极化波的损耗量要明显低于水平极化波。

因此,中波天线往往会以发射垂直极化波的形式。

这样可以直接增强场强。

通常情况下,发射塔会以垂直的形式架设到地面上。

中波天线作为一种高度相对较高的天线形式,如果不同高塔结构来吊起天线。

往往还会采用铁塔来作为辐射体。

需要注意的是,人们常说的中波天线也被称为铁塔天线和桅杆天线。

中波天线的主要导电载体是地面。

可以直接影响到损耗情况。

在中波天线运行的过程中,需要积极地铺设一定的地网形式。

而且,地区不同,电波的传输效果也会受到严重地影响。

现如今,随着经济和科技的不断发展,很多电波和地网都得到了维修和完善。

中波天线是一种垂直单极子,这种设备主要建立在地面上,辐射电流以大地形成回路,这样可以高效地提升天线的使用效率,进而降低大地的损耗量。

电波传播与天线技术的未来发展

电波传播与天线技术的未来发展

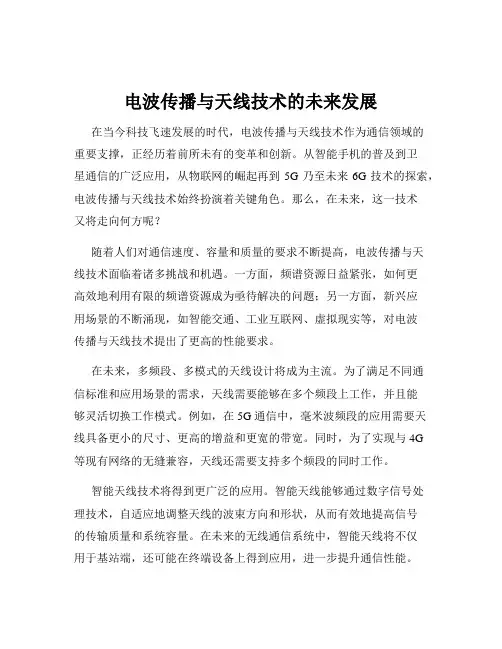

电波传播与天线技术的未来发展在当今科技飞速发展的时代,电波传播与天线技术作为通信领域的重要支撑,正经历着前所未有的变革和创新。

从智能手机的普及到卫星通信的广泛应用,从物联网的崛起再到 5G 乃至未来 6G 技术的探索,电波传播与天线技术始终扮演着关键角色。

那么,在未来,这一技术又将走向何方呢?随着人们对通信速度、容量和质量的要求不断提高,电波传播与天线技术面临着诸多挑战和机遇。

一方面,频谱资源日益紧张,如何更高效地利用有限的频谱资源成为亟待解决的问题;另一方面,新兴应用场景的不断涌现,如智能交通、工业互联网、虚拟现实等,对电波传播与天线技术提出了更高的性能要求。

在未来,多频段、多模式的天线设计将成为主流。

为了满足不同通信标准和应用场景的需求,天线需要能够在多个频段上工作,并且能够灵活切换工作模式。

例如,在 5G 通信中,毫米波频段的应用需要天线具备更小的尺寸、更高的增益和更宽的带宽。

同时,为了实现与 4G等现有网络的无缝兼容,天线还需要支持多个频段的同时工作。

智能天线技术将得到更广泛的应用。

智能天线能够通过数字信号处理技术,自适应地调整天线的波束方向和形状,从而有效地提高信号的传输质量和系统容量。

在未来的无线通信系统中,智能天线将不仅用于基站端,还可能在终端设备上得到应用,进一步提升通信性能。

新材料和新工艺的发展也将为电波传播与天线技术带来突破。

例如,碳纳米管、石墨烯等新型材料具有优异的电学性能,有望用于制造高性能的天线。

此外,3D 打印等先进制造工艺可以实现复杂天线结构的高精度制造,为天线设计提供了更多的可能性。

波束赋形技术将不断发展和完善。

波束赋形通过调整天线阵列中各个单元的相位和幅度,使发射或接收的波束能够指向特定的方向,从而提高信号的强度和覆盖范围。

在未来,波束赋形技术将与人工智能等技术相结合,实现更智能、更精准的波束控制,适应复杂多变的通信环境。

在物联网领域,低功耗、小尺寸的天线将成为关键。
