ABB变频器使用教程【精编版】
ABB变频器操作说明书
防水防潮
避免变频器受到雨淋或潮湿环境的影响，以 免引起电气故障。
定期检查和预防性维护计划制定
定期检查
建议每季度对变频器进行一次全 面检查，包括外观、接线、功能 等方面。
预防性维护计划
根据变频器的使用情况和环境， 制定预防性维护计划，包括清洁 、紧固、润滑、更换易损件等。
故障排查
如果发现变频器出现故障或异常 情况，应立即停机检查，并联系 专业人员进行维修。
产品升级和扩展方案推荐
软件升级
随着技术的不断进步，ABB会不断推出新的 软件版本，建议用户及时升级软件，以获得 更好的性能和功能。
硬件扩展
如果用户的负载增加或需要更高的性能，可以考虑 对变频器进行硬件扩展，如增加功率模块、通讯模 块等。
定制化服务
如果用户有特殊的需求或应用场景，可以联 系ABB提供定制化服务，以满足用户的个性 化需求。
PART 05
故障诊断与排除指南
常见故障类型及原因分析
过流故障
变频器输出电流超过设定值，可能原因 包括电机过载、电机短路、输出电缆短
路等。
欠压故障
变频器输入电压低于设定值，可能原 因包括电源电压过低、电源缺相、整
流桥故障等。
过压故障
变频器输出电压超过设定值，可能原 因包括电源ቤተ መጻሕፍቲ ባይዱ压过高、减速时间过短 、负载惯性过大等。
XX
REPORTING
2023 WORK SUMMARY
THANKS
感谢观看
PART 02
ABB变频器产品介绍
ABB变频器系列概述
ACS880系列
高性能、多功能的变频器，适用于各种工业应用。具有先 进的控制算法和丰富的功能选项，可实现高精度、快速响 应的速度和转矩控制。
ABB变频器操作简明手册
1.操作面板说明：
2.参数设置实例：
电机参数：
额定电流：310A
额定电压：AC380V
额定功率：200KW
额定转速：900转/分
让变频器在本地模式下，面板左上角显示Local本地
参数95.01Supply voltage，选择电源电压范围
95.01=380 (415V)
99.03motor type电机类型=Asynchronous motor异步电机
99.04motor control mode控制方式=DTC
99.06motor nominal current电机电流=310A
99.07Motor nominal voltage电机电压=380V
99.08Motor nominal frequency电机频率=50HZ
99.09Motor nominal speed电机转速=900
99.10Motor nominal power电机功率=200
99.13ID run requested选择辨识类型=标准
在面板提示下，按启动键，开始辨识。
完成后，可在99.14查看辨识类型。
辨识运行。
保证各种情况下良好的控制精度。
辨识运行持续90秒钟。
23.12速度加速时间1=50s（根据实际需要可增加或减少）
23.13速度加减速时间=50s（同上）
设定完成后，返回主画面
选择选项键进入
选择给定进入
通过上下键设定速度给定值
按下启动，启动变频器
启动后如发现电机翻转，停止变频器后按下选项键进入
通过上下键选择方向改变，按下选择键即可。

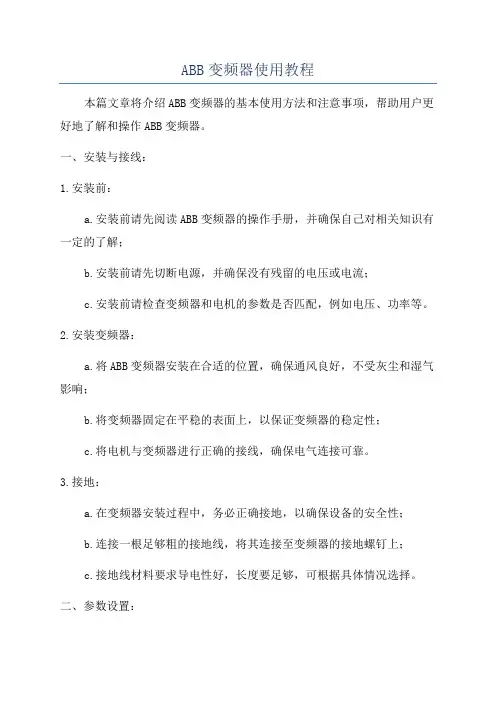

ABB变频器使用教程
ABB变频器使用教程本篇文章将介绍ABB变频器的基本使用方法和注意事项，帮助用户更好地了解和操作ABB变频器。
一、安装与接线：1.安装前：a.安装前请先阅读ABB变频器的操作手册，并确保自己对相关知识有一定的了解；b.安装前请先切断电源，并确保没有残留的电压或电流；c.安装前请检查变频器和电机的参数是否匹配，例如电压、功率等。
2.安装变频器：a.将ABB变频器安装在合适的位置，确保通风良好，不受灰尘和湿气影响；b.将变频器固定在平稳的表面上，以保证变频器的稳定性；c.将电机与变频器进行正确的接线，确保电气连接可靠。
3.接地：a.在变频器安装过程中，务必正确接地，以确保设备的安全性；b.连接一根足够粗的接地线，将其连接至变频器的接地螺钉上；c.接地线材料要求导电性好，长度要足够，可根据具体情况选择。
二、参数设置：1.连接变频器：a.首先，将变频器连接至电源，并确保电源和变频器的参数匹配；b.然后，将变频器与电机进行正确的接线，确保电气连接可靠；c.最后，将变频器的控制线与控制设备连接起来，如PLC、控制面板等。
2.参数设置：a.按下ABB变频器的电源开关，观察变频器的显示屏，在屏幕上会显示出参数设置的菜单；b.根据实际需求，设置变频器的相关参数，例如电机额定功率、运行频率等；c.设置完成后，保存参数并退出菜单。
三、运行调试：1.启动变频器：a.按下ABB变频器的启动按钮，启动变频器；b.此时，变频器会根据事先设置好的参数，对电机进行调速。
2.调速方法：a.变频器通常包含多种调速方式，可以根据实际需要进行选择；b.通常可以通过变频器的控制面板或远程控制器进行调速，具体方式可以参考ABB变频器的操作手册。
3.监测与保护：a.在电机调速过程中，可以通过变频器的监测功能来监视电机的工作状态；b.如果发现异常情况，如过流、过载等，应及时采取相应的保护措施，避免设备损坏。
四、维护与保养：1.定期检查：a.定期检查变频器和电机的接线，确保接线正常；b.定期检查变频器的冷却风扇，确保通风正常；c.定期检查变频器的各种传感器，确保其正常工作。

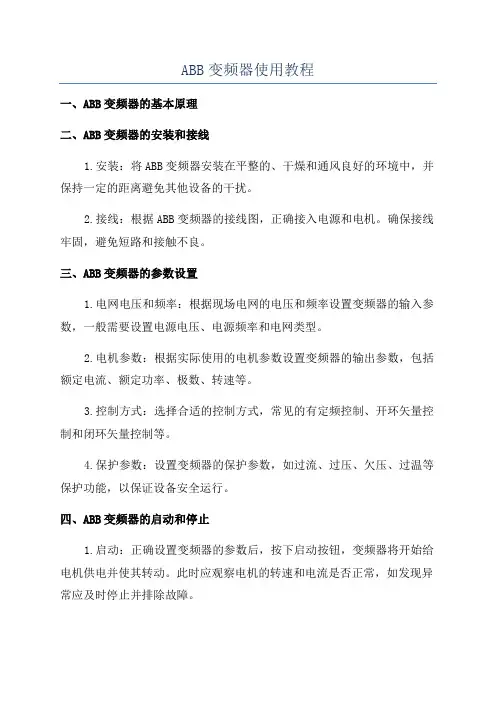

ABB变频器使用教程
ABB变频器使用教程一、ABB变频器的基本原理二、ABB变频器的安装和接线1.安装：将ABB变频器安装在平整的、干燥和通风良好的环境中，并保持一定的距离避免其他设备的干扰。
2.接线：根据ABB变频器的接线图，正确接入电源和电机。
确保接线牢固，避免短路和接触不良。
三、ABB变频器的参数设置1.电网电压和频率：根据现场电网的电压和频率设置变频器的输入参数，一般需要设置电源电压、电源频率和电网类型。
2.电机参数：根据实际使用的电机参数设置变频器的输出参数，包括额定电流、额定功率、极数、转速等。
3.控制方式：选择合适的控制方式，常见的有定频控制、开环矢量控制和闭环矢量控制等。
4.保护参数：设置变频器的保护参数，如过流、过压、欠压、过温等保护功能，以保证设备安全运行。
四、ABB变频器的启动和停止1.启动：正确设置变频器的参数后，按下启动按钮，变频器将开始给电机供电并使其转动。
此时应观察电机的转速和电流是否正常，如发现异常应及时停止并排除故障。
2.停止：停止时，先降低变频器的输出频率和电压，使电机逐渐停止转动，最后按下停止按钮断开电源。
五、ABB变频器的常见故障及排除方法1.过流故障：检查电机的负载是否过重，调整变频器的输出电流限制参数。
2.过压故障：检查供电电压是否正常，如异常应及时停止运行并检修电源。
3.欠压故障：检查供电电压是否低于设定的欠压保护值，如低于应及时停止运行并检修电源。
4.过温故障：检查电机和变频器的散热情况，如异常应停止运行，并进行散热处理。
5.其他故障：根据变频器的报警信息或故障代码查询手册找出具体故障原因，并进行相应的排除处理。
六、ABB变频器的维护和保养1.定期检查变频器的散热情况，保持散热器清洁，避免灰尘和杂物堆积。
2.定期检查变频器的接线和连接器，确保接触良好，避免接触不良导致的故障。
3.定期检查变频器的保护参数设置，避免过流、过压、欠压等故障发生。
4.定期检查变频器的软件版本，如有更新及时升级以提高性能和稳定性。
abb变频器使用说明书
abb变频器使用说明书ABB变频器使用说明书是一份非常重要的文档，它能帮助用户了解和正确使用ABB变频器。
在这篇文章中，我们将为您详细介绍ABB变频器的使用方法以及注意事项。
首先，让我们来了解ABB变频器的基本知识。
ABB变频器是一种电动机控制器，可用于调节和控制电动机的转速和运行参数。
ABB变频器的主要功能是将输入电源的频率和电压转换为与电动机匹配的频率和电压。
通过调整输出频率和电压，ABB变频器可以实现电动机的无级调速，并提高电动机的效率和性能。
在使用ABB变频器之前，用户需要先了解一些基本的电工知识。
用户应该清楚电气设备的基本知识，如电压、电流、功率等。
此外，用户还需要了解电动机的运行原理和常见故障排除方法。
接下来，我们将详细介绍ABB变频器的使用方法。
第一步，用户需要仔细阅读ABB变频器的安装手册，并按照手册中的指示安装变频器。
安装过程中需要注意一些重要事项，如正确接地、排除电源干扰等。
第二步，用户需要了解ABB变频器的控制面板和菜单结构。
控制面板上有一些按键和显示屏，用户通过按键操作和显示屏上的信息来进行参数设置和故障排查。
第三步，用户需要根据具体应用要求进行参数设置。
ABB变频器提供了丰富的参数设置选项，用户可以根据实际需要调整参数，以实现最佳的控制效果。
在设置参数时，用户需要注意保持合适的参数范围，避免超出电动机的额定工作条件。
第四步，用户需要进行变频器的调试和测试。
调试过程中，用户需要逐步设置不同的参数，并观察电动机的运行情况。
如果发现异常情况，用户需要进行相应的故障分析和排除。
最后，让我们一起来了解一些使用ABB变频器需要注意的事项。
首先，用户需要定期对ABB变频器进行维护和保养。
维护工作包括清洁变频器和检查各种连接是否紧固可靠。
其次，用户在使用ABB变频器时应遵守安全操作规程。
用户需要确保安装和维护工作在断电和安全的环境下进行，并遵守相关的安全操作规定。
最后，如果用户在使用ABB变频器过程中遇到问题，可以查阅ABB 变频器的使用说明书，或者联系ABB公司的技术支持团队寻求帮助。
ABB变频器操作说明
ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。
在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。
2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。
可以使用螺栓将变频器固定在固定底座上。
确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。
三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。
此时，按下“RUN”按钮，变频器将开始工作。
2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。
3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。
顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。
4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。
如遇到故障，及时切断电源并检查故障原因。
四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。
2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。
当出现过载或短路时，变频器会自动停止工作。
3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。
用户可以根据需要设置输出频率的大小。
4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。
五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。
2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。
3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。
六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。
ABB变频器使用教程
ABB变频器使用教程第一步：检查设备第二步：连接电源将ABB变频器连接到相应的电源，并确保电源电压与设备要求的电压相匹配。
使用合适的工具确保连接牢固，确保电源线没有任何损坏。
第三步：连接电机将您要控制的电动机连接到ABB变频器的输出端子，确保连接牢固可靠。
根据电机参数设置相应的电流和转速范围，确保电机在适当的条件下运行。
第四步：设置变频器参数按照ABB变频器使用手册的步骤设置设备参数。
您需要设置参数以使变频器适应您的应用需求，如电源频率、电流限制、启动和停止方式等。
确保您已经了解每个参数的作用和设置范围，以便正确调整设备。
第五步：启动设备按下ABB变频器的启动按钮，观察设备是否正常启动和运行。
在设备启动过程中注意观察是否有任何异常情况。
如设备出现异常，请及时停止设备并检查问题所在。
第六步：监控设备状态使用ABB变频器的监控界面来查看设备的工作状态和参数。
您可以查看电机转速、电流、温度等数据，并根据需要进行调整和优化。
确保设备正常运行，不要让设备超过其额定容量。
第七步：定期维护定期对ABB变频器进行维护，以确保设备的长期稳定运行。
清洁设备外壳，检查电源线和连接线是否正常。
检查设备参数是否需要更新，例如调整温度保护和过载保护。
及时修复和更换任何损坏或老化的部件。
总结：使用ABB变频器需要注意安全，确保设备和电源的连线正确无误。
熟悉和了解设备的参数设置，并根据应用需求进行相应的配置。
监控设备的工作状态，并在需要时进行调整和优化。
记得定期维护设备，以确保其正常运行和延长使用寿命。
另外，建议在使用ABB变频器之前阅读设备的相关文档和使用手册，以便更好地了解设备的功能和操作方式。
abb变频器参数设置步骤
ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。
ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。
本文将介绍ABB变频器参数设置的步骤。
步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。
确保所有关联的电气电路已经切断电源，并且确认电路无电。
步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。
这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。
步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。
这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。
步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。
这些参数设置会影响到电机的运行特性，根据实际需求进行调整。
步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。
这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。
步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。
根据实际需求进行选择，并进行相关参数的设置。
步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。
通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。
步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。
通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。
ABB变频器参数设置操作步骤
ABB变频器参数设置操作步骤1. 确认设备是否适用于参数设置在进行ABB变频器参数设置操作之前，首先需要确认设备型号和性能是否适用于参数设置。
不同型号的ABB变频器可能具有不同的参数设置方式和范围，请先查阅相关设备的用户手册或技术规格书以获取准确的信息。
2. 登录ABB变频器参数设置界面连接电源后，将笔记本电脑或计算机通过串口或以太网与ABB变频器相连。
打开ABB变频器参数设置软件，登录变频器参数设置界面。
一般情况下，需要输入登录账号和密码以确保只有授权人员可以进行参数设置操作。
3. 导入或创建项目文件在ABB变频器参数设置界面中，可以选择导入已有的项目文件或创建新的项目文件。
如果你之前已经进行过参数设置并保存在项目文件中，可以选择导入该项目文件以方便进行后续的设置操作。
如果需要创建新的项目文件，请按照界面提示进行操作。
4. 设置基本参数在ABB变频器参数设置界面的主界面中，可以找到设置基本参数的选项。
基本参数包括电源电压、额定功率、频率范围等。
根据具体的应用需求，设置合适的基本参数。
5. 设置运行参数在ABB变频器参数设置界面中，有一栏是用来设置运行参数的。
运行参数包括速度控制、转矩控制、过载保护、电机保护等设置。
根据具体的应用要求和电机特性，设置合适的运行参数。
6. 设置通信参数如果需要将ABB变频器与其他设备进行通信，例如上位机、监控设备等，需要在参数设置界面中设置通信参数。
通信参数设置涉及通信协议、通信速率、通信地址等。
根据具体的通信需求和设备要求进行设置。
7. 保存参数设置在完成参数设置后，可以选择保存设置的参数。
通常情况下，保存参数设置会生成一个以项目名或设备名命名的文件，以方便下次使用。
保存参数设置可以确保之后的操作不会丢失之前的设置。
8. 应用参数设置完成参数设置后，点击应用按钮将参数设置应用到ABB变频器。
在应用参数设置过程中，设备可能会重新启动以使新的设置生效。
请确保设备和操作终端的稳定性，以免导致参数设置失败或设备故障。
ABB变频器操作说明书
本宏提供一种通常的方案, 2- wire式I/O 配置, 带三个恒速。这个应用宏是默认宏。
输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2) • 恒速选择(DI3,4) • 斜坡1/2 选择(DI5)
输出信号 • 模拟输出AO1: 频率 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障
每输入一次正确密码可修改参数锁定一次
新参数1608和1609
• 作用与允许运行类似， 但原理不同。 • 控制盘上状态显示不同
Start enable ( 启动允许)
主要用于风机水泵类负载
最大最小频率，速度设定
Freq. Speed SEL (速度，频率设定)
2001 MINIMUM SPEED ( 最小转速)
应用宏: Hand-Auto 手动/ 自动
该应用宏提供了典型的暖通空调应用的I/O 配置。
输入信号 • 两个模拟给定(AI1, 2) • 起/ 停– 手动/ 自动(DI1, 6) • 方向– 手动/ 自动(DI2, 5) • 控制地选择(DI3) • 运行允许(DI4)
输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障
ABB变频器操作说明书
ABB变频器操作说明书关键信息项：1、变频器型号：＿___________________________2、适用电压范围：＿___________________________3、最大输出功率：＿___________________________4、控制方式：＿___________________________5、防护等级：＿___________________________6、工作环境温度：＿___________________________7、冷却方式：＿___________________________1、概述11 本协议旨在提供关于 ABB 变频器的详细操作说明，以确保用户能够安全、正确地使用该设备。
12 ABB 变频器是一种用于调节电机转速和控制电机运行的电力电子设备。
2、安装与接线21 安装环境211 变频器应安装在干燥、通风良好的场所，避免阳光直射和雨淋。
212 环境温度应在规定的工作环境温度范围内。
213 安装地点应远离强电磁场干扰源。
22 接线要求221 严格按照变频器的接线图进行接线，确保接线正确、牢固。
222 输入电源的相线、零线和地线连接应正确无误。
223 电机的接线应与变频器的输出端子相匹配。
3、操作面板与参数设置31 操作面板功能介绍311 显示区域，用于显示变频器的运行状态、参数值等信息。
312 按键区域，包括启动、停止、调速、菜单选择等按键。
32 参数设置方法321 进入参数设置模式，通过操作面板上的菜单键进行选择。
322 按照参数列表，输入相应的参数值，并保存设置。
4、运行操作41 启动与停止411 按下启动键，变频器按照设定的参数启动电机。
412 按下停止键，变频器停止输出，电机逐渐停止运转。
42 调速操作421 通过操作面板上的调速按键或外接调速信号，调整电机的转速。
422 注意调速范围应在变频器允许的范围内。
5、故障诊断与处理51 常见故障代码及含义511 列举常见的故障代码，并说明其对应的故障类型。
ABB变频器操作说明和主要参数之欧阳理创编
ABB变频器操作说明和主要参数之欧阳理创编一、操作说明1.安装和接线：安装变频器时，首先需要将其固定在适当的位置上，并按照电气图进行正确的接线。
安装完毕后，检查各个接线端口的连接是否牢固，并确保电源及控制信号的正确接入。
2.参数设定：ABB变频器有很多可调参数，通过正确设置这些参数可以满足各种工业应用的需求。
在设定参数时，需要了解各个参数的作用和范围，并根据实际情况进行选择和设定。
3.调试和运行：在完成参数设定后，可以进行变频器的调试和运行。
首先，检查各项设定参数是否正确，并进行相应的修改。
然后，逐步提高电机的转速，观察和记录各个参数的变化情况，确保变频器正常工作。
二、主要参数1.电源电压：ABB变频器的电源电压范围通常为220V、380V和660V，可以根据实际需求进行选择。
正常工作时，变频器的输入电压应在额定电压范围内。
2.电机功率：变频器的输出功率取决于所控制电机的功率，通常以千瓦（kW）为单位进行表示。
在选择变频器时，需要根据所控制电机的功率确定适当的型号。
3.输出频率范围：ABB变频器可以根据需要调节电机的转速，在一定范围内变化。
输出频率通常以赫兹（Hz）为单位进行表示，常见的范围为0-50Hz或0-60Hz。
4.额定电流：ABB变频器的额定电流表示在额定电压下，运行时的最大电流。
电流大小和变频器的功率和控制电机的特性有关，需要根据实际情况选择适当的型号。
5.过载能力：变频器的过载能力表示在一定时间内允许输出功率超过额定功率的能力。
过载能力通常以百分比或倍数的形式进行表示，一般为120%－150%。
6.控制方式：ABB变频器可以通过外部开关、模拟信号或数字信号进行控制。
常见的控制方式有手动控制、自动控制和远程控制等。
7.过载保护：变频器具有过载保护功能，当电机负载超过变频器能力范围时，会自动停机或降低输出功率，以保护变频器和电机不受损坏。
总之，ABB变频器是一种功能强大的调速设备，具有多种参数和功能，可以灵活控制电机的转速和运行方式。
ABB变频器使用教程(精编文档).doc
【最新整理，下载后即可编辑】教你如何使用ABB变频器序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。
其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。
整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（PLC），手脚（现场执行器），五观（现场传感器）。
今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。
变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。
对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。
下面我就用一种常用的ABB变频器-ACS550给大家讲解其在实际工作中的应用。
一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。
变频器上一般会有如下标签：表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。
输出电压为0至380V，3相交流，电流为6.9A，也就是能带3KW左右的电机，频率可调0-500Hz，一般我们应用中最大也只有60Hz。
一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。
条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。
由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。
ABB变频器使用说明书
一、环境条件⏹防护等级IP21/UL 1: 这个等级规定安装现场无粉尘, 无腐蚀性气体或液体, 无导电性颗粒物, 例如凝露、碳粉或小金属颗粒。
IP54/UL 12: 这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
•与IP21/UL 1 的防护等级相比, IP54/UL 12防护等级具有以下特点：•与IP21/UL 1 的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件• 1.海拔高度•海拔高度在0～1000米时, 输出电流=I2N 额定电流海拔高度在1000～2023米时, 每升高100米则PN和I2N 降容1%。
假如安装地点海拔高度高于2023米, 请联系本地的ABB变频器。
• 2.环境温度•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率•假如PN和I2N 降容到90%时, 允许温度为50℃.•假如PN和I2N 降容到80%时, 允许最高温度（fsw=8KHZ）为40℃。
•假如PN和I2N 降容到65%时, 允许最高温度（fsw=12KHZ）为30℃.温度在40～50℃之间, 温度高于40℃时（fsw=4KHZ）每增长1℃, 额定输出电流减少1%。
实际输出电流要乘以降容因子例如：假如环境温度是50℃, 那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。
•3.相对湿度•小于95%（不允许结露）•4.污染级别•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的, 无腐蚀性气体和无导电性粉尘。
•化学气体: Class 3C2固体颗粒: Class 3S2二、基本型控制盘使用三、参数设立Group 99:启动数据•此参数组专门用于配置:•设立变频器•输入电机数据Group 01:运营数据这些参数涉及了变频器装置的运营数据, 涉及实际信号。
ABB变频器操作说明和主要参数之欧阳法创编
ABB变频器操作说明和主要参数之欧阳法创编一、ABB变频器操作说明1.运行和停止：变频器可以通过外部信号或者按键进行运行和停止。
通过按下运行按钮，变频器产生输出电压和频率，从而使电动机运行。
按下停止按钮，变频器停止输出电压和频率，电动机停止运行。
2.转速调节：变频器可以通过调整输出频率从而调节电动机的转速。
通过变频器的控制面板上的按键或者外部信号，可以实现调整变频器的输出频率，从而实现对电动机转速的控制。
3.参数设置：通过变频器的控制面板上的按键，可以对变频器进行相关参数的设置。
例如，可以设置最大频率、最小频率、加速时间、减速时间等参数。
4.报警功能：变频器具有报警功能，当发生故障或者异常情况时，变频器会通过报警信号或者显示面板显示相应的警报信息。
5.保护功能：变频器具有多种保护功能，可以保护电动机不受过电流、过电压、过载、短路等问题的损坏。
二、ABB变频器主要参数1.频率范围：ABB变频器通常可以在一定的频率范围内调节输出频率，比如0-300Hz。
这个范围可以根据实际需求进行设置。
2.最大输出电压：ABB变频器的最大输出电压决定了变频器可以输出的最大电压，一般为几百伏特。
3.最大输出电流：ABB变频器的最大输出电流决定了变频器可以输出的最大电流，一般为几十安培。
4.加速时间和减速时间：ABB变频器可以通过设置加速时间和减速时间来控制电动机的启停和转速。
加速时间和减速时间可以根据实际需求进行设置。
5.控制方式：ABB变频器可以通过多种方式进行控制，例如按键控制、外部信号控制、PLC控制等。
6.保护功能：ABB变频器具有多种保护功能，可以保护电动机不受过电流、过电压、过载、短路等问题的损坏。
以上是ABB变频器的操作说明和主要参数的简要介绍。
当然，不同型号的ABB变频器可能具有不同的操作方式和参数，具体操作和参数设置应根据具体的产品说明书进行。
ABB变频器操作说明书
1：启动2：停机3：激活给定参数设置4：正转5：反转6：故障复位7：本地控制/远程(外部)控制1：如何启动，停机，改变运转方向1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转）2：如何设置转速给定值1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者按（快速改变）5：按（）（保存给定值）3：如何选择在显示屏幕上的实际信号1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组）5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置）4：如何显示实际信号的全称1：按保持（显示3个实际信号的全称）2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）3：按（选择上条或下条故障/警告记录）4：按（清楚故障记录）5：按（返回实际显示信号）6：如何显示和清楚当前故障记录1：按（显示当前故障记录）2：按（将故障复位）7：如何选择一个参数并改变参数值1：按（进入参数模式）2：按（选择一个参数组）3：按（在组内选择一个参数）4：按（进入参数设置功能）5：按（慢速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）8：启动向导的启动，浏览，退出1：按（进入功能模式）2：按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续）6：按（慢速传调整动参数）或者按（快速调整传动参数）7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）8：按+ （取消并退出）9：如何将数据从传动单元上传至控制盘1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择上传功能：UPLOAD）4:按（执行上传功能）5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连接到要接受数据的目标传动单元10：如何将数据从控制盘下载至传动单元1：将存有上传数据的控制盘连接到传动设备2：按（切换至本地控制模式）3：按（进入功能模式）4：按（进入包含上传，下载和调节亮度功能的页面）5：按（选择下载功能：DOWNLOAD）6:按（执行下载功能）11：如何设置显示屏的亮度1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择亮度调节功能）4：按（进入亮度设置功能）5：按（调节亮度）6：按（确认新值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。
ABB变频器操作说明和主要参数之欧阳历创编
ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变为1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操作40秒，键盘自动恢复为监视状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB变频器使用教程内容来源网络，由深圳机械展收集整理！更多变频器及自动化技术，就在深圳机械展！初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。
其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。
整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（P LC），手脚（现场执行器），五观（现场传感器）。
今天为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。
变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各领域。
对于品种繁多的变频器和其本身内部各参数之多，往往第一次接触会感到无从下手，但可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。
下面就用一种常用的ABB变频器-ACS550给大家讲解其在实际工作中的应用。
一、安装：打开包装首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。
变频器上一般会有如下标签：表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，一般不用理会，因为国内的电压等级均满足其要求。
输出电压为0至380V，3相交流，电流为6.9A，也就是能带3KW左右的电机，频率可调0-500Hz，一般应用中最大也只有60Hz。
一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。
条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。
由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。
其解决方法有：1、在电源输入侧加装电抗器，现在有些变频器在设计时已经在输入端加入了抗干拢的电抗器，可以在订购时加以注意。
2、在电源输出侧，即电机电缆选用带屏蔽的三芯或四芯对称电缆，其优点是电缆上的电磁干拢是对称的，相互加以抵消。
3、控制电缆选用屏蔽双绞线；4、电缆屏蔽层在变频侧接CE端，变频器的PE、CE单独接地。
电缆布线时，控制电缆与动力电缆分开，至少不小于20Cm距离。
注意控制电缆的模拟量与开关量不用同一电缆。
二、接线：1、电源的进线接变频器的U1、V1、W1，电缆接地线接PE；电机电缆接变频器的U2、V2、W2，电缆接地线接PE；变频器的GND接地；如果电机需要快速停机的话，需要变频器的R+、R-侧接止动电阻，上边有短接线的并拆除。
2、数字输入控制常有开关、继电器等发出信号至变频器，其连接需按实际应用要求，一般有二种接线。
注意：按以上不同方式连接时，有些品牌的变频器会要求在变频上有跳针设置。
常用的连接线有，变频器启动信号，变频器停止信号（有些启停是同一输入点，接通启动，断开停止），变频器正转信号，变频器反转信号（正转信号往往与启动是同一信号），变频器多段速度信号（如低速、中速、高速分三个输入信号接入）ABB-ASC550出厂默认DI1为启停信号（接通启动，断开停止）DI2为正反转信号（接通为反转，断开为正转）3、模拟输入信号接线分电压型，电流型，及可变电阻信号输入，如图连接；可变电阻信号输入电压信号输入电流信号输入连接AI2、AGND 屏蔽线接SCR 输入4-20mA 或0-20mA 有些变频器会有跳针选择连接AI1、AGND 连接AI1、AGND、10V 屏蔽线接SCR 屏蔽线接SCR 输入0-10V 注意：选择AI1或AI2输入会有跳针选择，ABB-ACS550出厂设定为AI1为电压信号，AI2为电流信号，可以自己加以设定重新选择。
4、数字开关量输出信号一般用于输出变频器的状态信号，如变频器准备好信号、运行信号、故障信号。
ABB-ACS550变频器出厂默认：各输出端可以编程设置，设置参见1 041参数。
5、模拟量输出信号连接，一般变送为4-20mA用于输出变频器的电流值、频率值给DCS，PLC。
ABB-ACS550变频器出厂默认AO1为电流模拟信号，AO2为频率模拟信号，AGND 为公共端，接线接7、9或8、9接线端子。
输出端子参数可设定。
三、参数设定：参数设定是用好变频器的关健，在一个变频器中有几百个参数，但往往实际应用中只会用到最多几十个的参数，下面就按通用的参数加以讲解，而这几个最基本的参数对各品牌的变频品同样适用，只是参数号不一样而已。
1、学会变频器操作面板的使用：各种变频的操作面板不完全一样，但基本功能相类似，一般面板上会有启动按钮（ST ART）、停止按钮（STOP）、复位按钮（REST）、菜单翻页按钮（UP、DOWN）、确认按钮（ENTER）等。
面板也有中文显示、英文显示及数字代码显示几种，当然中文显示菜单的面板操作最直观，推荐订购时选用这种中文显示的面板，用熟了的话可以不看操作手册，对现场维护可以提高工作效率。
ABB-ACS550变频器出厂所带的面板如下图所示：面板上的状态灯正常工作时为绿色，故障时为红色，左软键与右软键与手机上的有类似功能，分别对应显示屏电下方的左右菜单功能。
在显示屏幕上一般有本地/远程控制（LOC/REM）、正/反转控制、电机转速（xxxxRPM ）、电机电流（xxxA）、电机频率(xxHZ)及变频器的参数号等显示。
2、面板参数菜单：ABB-ACS550变频器面板参数有数字及字符（中文或英文）显示，刚入门的话可以只看参数号加以选择设定，对于不可能对每一种变频器的数字号参数背熟，这样的话会让人感到头痛的，可以按操作手册选用参应的参数号。
用熟了的话可以只看字符菜单，这样可以加快工作效率。
3、对变频器设定的常用参数：1）电机参数：电机参数只需要将所配电机上的铭牌内容输入给变频器就行了，内容有电机功率、电机额定电流、电机极数、电机额定转速、电机额定电压等。
ABB-ACS550变频器此参数的设定在99号参数组内（START-UP DATA）。
在9902内还有一个运用宏参数，该参数可以让用户快速设置到相对应的实际应用中。
2）本参数：该参数一般有最低频率代码名称范围分辨率缺省值用户S基Group 99: 起动数据9902 宏参数1=标准，2=三线制、…6=PID…1= 速度，2= 转矩，3= 标量19904 电机控制模式1 39905 电机额定电压115…345V或200…600V 1 V 9906 电机额定电流0.2*Ihd…2. 0*Ihd 9907 电机额定频率10.0…500 Hz 9908 电机额定转速50…18000 rpm 9909 电机额定功率0.2…2.0*Phd0.1 A 0.1 Hz 1 rpm 0.1 kW230V或400V 1.0*Ihd50 Hz 1440 rpm /1.0 * Phd常设为0Hz）、最高频率(常设为50Hz)、加速时间、减速时间（根据电机的大小设不同的值，如一般15KW设5秒左右，电机越大，时间越长）、最大电流、最大电压（此二个参数是对变频器的保护，根据变频器铭牌设定或用默认值）ABB-ACS500变频器对以上参数设定在20号及22号参数组内。
Group 20: 限幅代码名称范围分辨率缺省值用户S2001 最小速度2002 最高速度2003 最大电流2007 最小频率2008 最高频率Group 22: 加速/ 减速-30000…30000 rpm 0…30000 rpm 0…1.8 * Ihd -500…500 Hz 0…500 Hz1 rpm 1 rpm 0.1 A 0.1 Hz 0.1 Hz0 rpm1500 rpm 1.8 * Ihd0 Hz 50 Hz2202 加速时间2203 减速时间0.0…1800 s 0.0…1800 s0.1 s 0.1 s5 s5 s3）指领输入参数：对应的是开关量及模拟量输入端接；Group10:指令输入；代码名称范围分辨率11；缺省值2(2线制启停方式)3(双向)；用户S；接线端功能设10010…10；定1003电机转向设定1…3Group11:给定；1(从键盘上选取)；模拟量给定最0.1Hz/1；1 1040Hz/0rpm0…500Hz/0…30；rpm小值模拟量给定最0.1Hz/13）指领输入参数：对应的是开关量及模拟量输入端接口的设定，一般有启动方式（本地/远程选择）、启动/停止、正转/反转、多段速度控制、模拟电流及模拟电压输入选择等。
ABB-ACS550变频器此类参数设定在10号、11号、12号参数组内。
Group 10: 指令输入代码名称范围分辨率1 1缺省值2(2线制启停方式) 3(双向)用户S接线端功能设1001 0 (10)定1003 电机转向设定1...3 Group 11: 给定选择模拟量设定选1103 0 (17)取11(从键盘上选取)模拟量给定最0.1 Hz / 11104 0 Hz / 0 rpm 0…500 Hz / 0…30000 rpmrpm 小值模拟量给定最0.1 Hz / 1 50 Hz / 15001105 0…500 Hz / 0…30000 rpmrpm rpm 大值Group 12: 恒速运行1201 多段速度设定0…14, -1…-14 1202 速度1 1203 速度2 1204 速度319(由DI3DI4控制三段速度)1 rpm /0…30000 rpm / 0…500 Hz0.1 Hz 1 rpm /0…30000 rpm / 0…500 Hz0.1 Hz 1 rpm /0…30000 rpm / 0…500 Hz0.1 Hz300 rpm / 5 Hz600 rpm / 10 Hz 900 rpm / 15 HzGroup 13: 模拟输入1301 模拟量低限1302 模拟量高限1303 模拟量滤波0…100% 0…100% 0…10 s0.1% 0.1% 0.1 s0%100% 0.1 s4）输出参数：对应开关量及模拟量的输出端口设定，一般有准备、运行、故障信号及电流、频率模拟输出。
ABB-ACS550变频器此类参数设定在14号、15号参数组内。
对于一般变频器以上参数设定完，变频器即可投入正常运行，各种品牌的变频器可根据其自己的参数号进行设定，但对于一些特定场合的应用我们还需进一步高级参数设定。
Group 14: 继电器输出代码名称范围分辨率1 1 1缺省值1(准备)用户S1401 继电器输出1 0 (36)1402 继电器输出2 0 (36)1403 继电器输出3 0 (36)Group 15: 模拟输出1501 AO1 模拟设义99 (199)2(运行)3(故障取反)1103(模拟电流值)由参数0103 定义由参数0103 定义0 mA1502 AO1 最小量程- -1503 AO1 最大量程- 1504 AO1 最小值1505 AO1 最大值1506 AO1 滤波0.0…20.0 mA 0.0…20.0 mA 0…10 s- 0.1 mA 0.1 mA 0.1 s 120.0 mA0.1 s1507 AO2模拟设义99 (199)104(模拟频率值)由参数0104 定义由参数0104 定义0 mA1508 AO2 最小量程- -1509 AO2 最大量程- 1510 AO2 最小值0.0…20.0 mA- 0.1 mA1511 AO2 最大值1512 AO2 滤波0.0…20.0 mA 0…10 s0.1 mA 0.1 s20.0 mA0.1 s3、高级参数设定：此类参数主要是优化变频器的使用性能，比如U/F曲线设定，可以提高电机启动时的启动特性，能更好的带负载启动；PID设定能利用变频器特有的性能控制水泵类电机做PID调节，不再需要PLC做PID控制；频率屏蔽点设定，可以跳过电机在某一频率时产生的机械共振等。
