滚珠丝杆的应用和特点
滚珠丝杠的原理与应用
滚珠丝杠的原理与应用1. 滚珠丝杠的原理滚珠丝杠是一种常见的传动装置，它通过滚珠在螺纹母上滚动来实现旋转运动传递。
滚珠丝杠由螺纹母、滚珠、导向装置和螺纹轴组成。
其工作原理如下：1.当螺纹轴转动时，滚珠因受到外力作用，沿螺纹母内径滚动。
2.滚珠的滚动摩擦减小了摩擦力，提高了传动效率。
3.滚珠与螺纹母之间的接触点较少，减小了磨损，延长了使用寿命。
4.滚珠丝杠具有高速度、高精度和高刚性等优点，适用于各种自动化设备。
2. 滚珠丝杠的应用滚珠丝杠广泛应用于各个行业和领域，主要包括以下几个方面：2.1 机床滚珠丝杠作为机床传动装置的核心部件之一，被广泛应用于数控机床、车床、铣床等设备上。
其高精度、高刚性和高速度等特点，能够确保机床的准确性和生产效率。
2.2 机器人滚珠丝杠在机器人领域的应用非常广泛。
机器人通常需要进行精确定位和高速运动，滚珠丝杠能够提供高精度和高速度的运动控制，满足机器人的要求。
2.3 汽车制造滚珠丝杠被广泛应用于汽车制造领域，用于汽车座椅、车门、天窗等部件的调节、升降和开启等动作。
滚珠丝杠的高精度和可靠性，确保了汽车零部件的顺畅操作和长期使用。
2.4 医疗设备医疗设备通常需要进行精确的位置控制和快速的调节，因此滚珠丝杠在医疗领域得到广泛应用。
例如，手术器械的运动控制、CT扫描器的升降等都需要滚珠丝杠来完成。
2.5 印刷设备滚珠丝杠在印刷设备上的应用主要体现在纸张送纸机构的传动系统中。
使用滚珠丝杠可以实现高速、精确的纸张输送，提高印刷质量和生产效率。
2.6 其他领域除了上述应用领域外，滚珠丝杠还在航空航天、电子设备、石油化工等领域得到广泛应用。
滚珠丝杠的高精度和可靠性使其在各种要求严格的工业环境中发挥重要作用。
3. 滚珠丝杠的优势与发展趋势滚珠丝杠相比于其他传动装置，具有以下优势：•高效率：滚珠丝杠采用滚珠滚动，减少了传动中的摩擦，提高了传动效率。
•高精度：滚珠丝杠的滚珠直接与螺纹接触，减少了传动误差，提高了传动精度。
滚珠丝杆资料简介
滚珠丝杆资料简介滚珠丝杆是一种用于传动力和运动的机械装置。
它由精密制造的滚珠和threaded rod 组成，其中滚珠嵌入在threaded rod 上，用于减少摩擦和提高机械效率。
这使得滚珠丝杆比其他传动机制更加可靠、高效和精准。
本文将介绍滚珠丝杆的资料简介，包括材料选择、制造工艺、应用和市场趋势等。
1. 材料选择滚珠丝杆的性能和质量取决于它的材料选择。
常用的材料包括钢、不锈钢和铝。
钢材料的强度高，价格低廉，是最常用的材料之一。
不锈钢具有良好的耐腐蚀性和耐高温性，适用于在恶劣环境下使用。
铝材料轻，非常适合制造机械设备和仪器。
在材料选择时需要考虑到滚珠丝杆的使用环境、使用寿命和负荷等因素。
2. 制造工艺滚珠丝杆的制造过程需要高精度的加工技术，以确保其质量和精度。
滚珠的精度要求非常高，需要采用精密加工设备完成。
threaded rod 的加工也需要高精度的数控机床和磨床完成，以保证其尺寸和形状的精度。
滚珠丝杆的组装需要专业的技术和设备，以确保滚珠和threaded rod 的契合度和减少摩擦。
3. 应用滚珠丝杆广泛应用于各种机械设备和仪器中，包括数控机床、机器人、印刷机、医疗设备、航空航天设备等。
作为一种高效传动装置，滚珠丝杆可以减少摩擦，提高传动效率，同时由于其精度高，可以实现高精度定位和运动控制。
4. 市场趋势随着工业自动化程度的不断提高，滚珠丝杆的市场需求不断增加。
特别是在工业机器人、数控机床等高精度设备中的应用日益广泛，滚珠丝杆的市场前景十分广阔。
此外，随着医疗设备、航空航天、新能源等领域的不断发展，对于高精度和高可靠性的机械装置的需求也在不断增加。
因此，滚珠丝杆的市场前景非常看好。
综上所述，滚珠丝杆作为一种高效、精密的传动装置，具有广泛的应用前景和市场潜力。
在使用滚珠丝杆时需要选择合适的材料和制造工艺，并注意保养和维护，以确保其长期稳定的工作和高效的传动效率。
滚珠丝杠的工作原理及应用
滚珠丝杠的工作原理及应用1. 滚珠丝杠的工作原理滚珠丝杠是一种将旋转运动转化为直线运动的装置，其工作原理基于滚珠与螺纹槽之间的相互运动。
滚珠丝杠由螺纹、滚珠组件、螺母和外部支撑系统等组成。
1.1 螺纹滚珠丝杠上的螺纹是指其外部表面上的连续凸起体，常用的有三角螺纹和矩形螺纹两种形式。
螺纹的作用是将输入的旋转运动转化为滚珠和螺纹槽之间的相对运动。
1.2 滚珠组件滚珠组件由滚珠和保持器组成。
滚珠在滚珠丝杠的螺纹槽中滚动，从而带动螺纹槽与螺纹进行相对运动。
保持器的作用是定位和保持滚珠的位置，使其能够在螺纹槽中滚动。
1.3 螺母螺母是滚珠丝杠的动力传递部分，其内部具有螺纹槽与滚珠相匹配。
当螺母旋转时，滚珠与螺纹槽之间的摩擦力会带动滚珠沿螺纹槽转动，从而实现螺纹的移动。
1.4 外部支撑系统滚珠丝杠通常会安装在外部支撑系统中，以提供额外的支撑和刚度。
外部支撑系统包括支撑轴、支撑轴承和支撑座等。
2. 滚珠丝杠的应用滚珠丝杠广泛应用于各种机械设备中，其高精度和高刚度的特点使其具备了广泛的应用前景。
以下列举了滚珠丝杠的几个主要应用领域。
2.1 数控机床滚珠丝杠对于数控机床的高精度定位和快速移动起着关键的作用。
它能够提供精确的直线运动，并能够承受高速运动的要求，从而确保数控机床的加工精度和效率。
2.2 机器人滚珠丝杠在机器人领域中被广泛应用。
它能够提供机器人的关节运动，并能够实现高精度和高速度的控制。
滚珠丝杠的可靠性和耐久性使其成为机器人关节传动装置的首选。
2.3 医疗设备滚珠丝杠在医疗设备中扮演着重要的角色。
例如，在手术机器人中，滚珠丝杠被用于实现精密的手术工具运动和定位。
2.4 自动化设备滚珠丝杠广泛应用于各种自动化设备中，如自动化生产线、输送系统等。
它能够提供精确的直线运动，实现自动化设备的高效运转。
3. 总结滚珠丝杠是一种将旋转运动转化为直线运动的装置，通过滚珠与螺纹槽之间的相互运动实现。
它具有高精度、高刚度和高速度的特点，因此在各种机械设备中得到广泛应用，包括数控机床、机器人、医疗设备和自动化设备等。
滚珠丝杠用途
滚珠丝杠用途滚珠丝杠是一种常见的机械传动装置，广泛应用于各个领域。
它的用途非常广泛，可以说是现代工业生产中必不可少的一部分。
下面将从几个方面来介绍滚珠丝杠的用途。
滚珠丝杠常被用作机床的传动装置。
在数控机床中，滚珠丝杠常用于实现工作台和滑台的快速移动。
由于滚珠丝杠具有高精度、高刚性、高传动效率等特点，因此非常适合用于机床的传动系统。
它可以实现工作台的精确定位和快速移动，提高了生产效率和加工精度。
滚珠丝杠也被广泛应用于自动化设备中。
在自动化生产线上，滚珠丝杠常用于各种机械臂、搬运设备等的传动装置。
通过滚珠丝杠的传动，可以实现自动化设备的高速、精确的运动控制，提高生产效率和产品质量。
滚珠丝杠还被广泛应用于航空航天领域。
在飞机、火箭等航空器中，滚珠丝杠常用于控制襟翼、襟翼等舵面的运动。
由于航空航天领域对传动系统的要求非常严格，滚珠丝杠的高精度和高可靠性使其成为首选的传动装置。
滚珠丝杠还被广泛应用于医疗设备、精密仪器等领域。
在医疗领域，滚珠丝杠常用于手术机器人、影像设备等的传动装置。
在精密仪器领域，滚珠丝杠常用于显微镜、光学仪器等的调焦和移动装置。
通过滚珠丝杠的传动，可以实现微小运动的精确控制，满足医疗和科研领域对高精度和高稳定性的要求。
滚珠丝杠作为一种重要的机械传动装置，具有广泛的应用领域。
它在机床、自动化设备、航空航天、医疗设备等领域发挥着重要的作用。
随着工业技术的不断进步和应用需求的不断增加，滚珠丝杠的应用前景将更加广阔。
我们可以期待滚珠丝杠在未来的发展中发挥更大的作用，为各个行业的发展贡献力量。
滚珠丝杆的精度级别
滚珠丝杆的精度级别滚珠丝杆是一种精密丝杆，可提供高精度和高速度的线性运动。
它由滚珠与丝杆融合而成，滚珠沿丝杆螺纹轨迹运动，从而实现稳定而平滑的线性运动。
滚珠丝杆的精度级别是评估其制造质量和精度的重要指标。
下面将按照列表划分，详细介绍滚珠丝杆的精度级别及其应用领域。
一、滚珠丝杆的精度级别1. C0级：C0级滚珠丝杆是一种符合一般需求的普通精度级别，适用于一般工业应用。
它具有较低的制造成本和较为常见的尺寸规格，可满足大多数传动需求。
2. P0级：P0级滚珠丝杆是一种高精度级别，具有更高的直线运动精度和重复定位精度。
它常见于精密机床、数控机床、半导体设备等要求高精度的领域。
3. P5级：P5级滚珠丝杆是高精度级别中的一种，具有更高的直线运动精度，并适用于一些对精密度要求相对较高的领域，如精密测量设备、光学仪器等。
4. P7级：P7级滚珠丝杆是超高精度级别，具有最高的直线运动精度和最小的径向偏差。
它常见于超精密机床、光刻机、半导体制造设备等高精度要求的应用。
二、滚珠丝杆的应用领域1. 机械制造：滚珠丝杆广泛应用于各种机械设备的线性运动部件，如数控机床、自动化生产线、注塑机等。
通过滚珠丝杆的应用，可以实现高速、高精度的线性运动，提高生产效率和产品质量。
2. 测量仪器：滚珠丝杆的高精度特性使其成为各种测量仪器的理想选择，如坐标测量机、光学测量仪等。
滚珠丝杆的稳定性和重复性定位精度可确保测量结果的准确性和可靠性。
3. 半导体制造：半导体制造过程对仪器设备的精度要求非常高。
滚珠丝杆能够提供稳定且高精度的线性运动，因此广泛应用于半导体设备中的关键部件，如光刻机、切割机等。
4. 医疗设备：在医疗设备领域，如手术机器人、影像设备等，滚珠丝杆的高精度和高速度特性使其成为实现精准操作和精确成像的关键部件。
5. 其他领域：除了上述应用领域外，滚珠丝杆还广泛应用于航空航天、军事装备、光学仪器等领域，为各种高精度设备提供稳定可靠的线性运动解决方案。

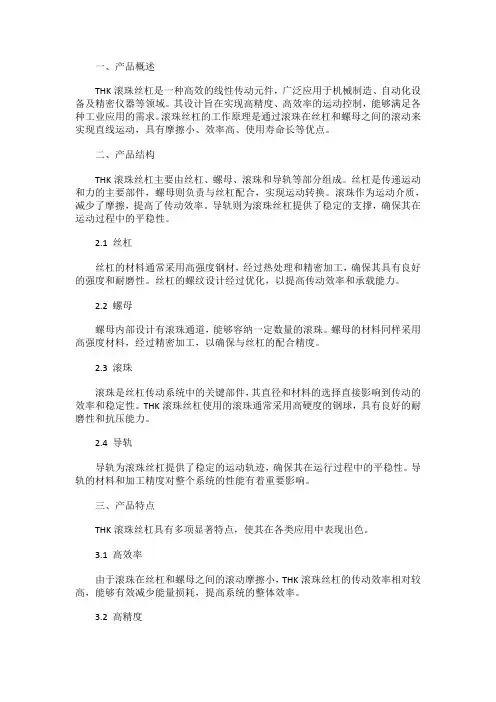

THK滚珠丝杠
一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。
其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。
滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。
二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。
丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。
滚珠作为运动介质，减少了摩擦，提高了传动效率。
导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。
2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。
丝杠的螺纹设计经过优化，以提高传动效率和承载能力。
2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。
螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。
2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。
THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。
2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。
导轨的材料和加工精度对整个系统的性能有着重要影响。
三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。
3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。
3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。
3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。
3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。
滚珠丝杆的工业用途
滚珠丝杆的工业用途
滚珠丝杆是一种传动元件，主要用于精密机械传动系统中，具有高速、高精度、高效率的特点。
工业上常用的滚珠丝杆有以下几种用途：
1. 机床：滚珠丝杆可以用于各种机床的进给传动系统，例如铣床、车床、磨床等。
其高速、高精度的特点可以提高机床的加工效率和加工精度。
2. 机器人：滚珠丝杆被广泛应用于工业机器人的运动控制系统中，用于实现机器人的各个关节的精确移动和定位。
3. 自动化设备：滚珠丝杆也可以作为自动化设备中的传动元件，用于各种自动输送、装配和定位系统中。
例如用于电子设备的面板组装线、汽车工业的焊接生产线等。
4. CNC机床：在数控机床中，滚珠丝杆可以用于实现数控系
统的运动精度和定位控制。
5. 3D打印机：滚珠丝杆也可以用于3D打印机中，用于实现
打印平台的升降和定位控制。
总之，滚珠丝杆在工业中的用途非常广泛，主要应用于各种需要高速、高精度运动控制的设备和系统中。
滚珠丝杆简介介绍
滚珠丝杆的特点和优势
特点 1. 高传动效率：滚珠丝杆的传动效率可达90%以上，远高于滑动丝杆。
2. 高精度：滚珠丝杆滚珠丝杆的特点和优势
• 高刚度：滚珠丝杆的结构设计使其具有很高的轴 向刚度，能承受较大的轴向载荷。
滚珠丝杆的特点和优势
01
优势
02
维护保养
定期的维护保养对滚珠丝杆的性能和寿命至关重要，包括清洁、润滑、检查等。
滚珠丝杆的选型原则和方法
选型原则
根据应用需求，选择合适的精度等级、 负载能力、刚度、运行速度和加速度等 性能参数。
VS
选型方法
通过计算和分析，确定满足性能要求的滚 珠丝杆型号，可参考厂家提供的技术规格 和选型手册。同时，需考虑成本、交货期 等其他实际因素。
03
04
1. 长寿命：滚珠丝杆的滚珠 在滚道中滚动，摩擦小，磨损
低，因此寿命长。
2. 低噪音：滚珠丝杆运动平 稳，噪音低，有利于提高工作
环境的质量。
3. 易于维护：滚珠丝杆的结 构简单，维护方便，可降低维
修成本。
滚珠丝杆的应用领域
机械制造
航空航天
数控机床、磨床、铣床等机械设备中，滚 珠丝杆作为重要的传动元件，可实现高精 度、高效率的加工。
飞机、卫星等航空航天器的部件制造和装 配过程中，滚珠丝杆可提供稳定的直线运 动，确保装配精度。
医疗设备
自动化设备
医疗器械如CT扫描仪、X光机等设备中，滚 珠丝杆的高精度、低噪音特性有助于提高 设备的成像质量和患者的舒适度。
自动化生产线、机器人等设备中，滚珠丝 杆可实现高速、高精度的直线运动，提高 设备的生产效率和产品质量。
求选择合适的密封方式。
材料选择
密封件通常采用橡胶或塑料材料 制造，具有良好的弹性和耐磨性
滚珠丝杠、滚珠丝杆与普通丝杠区别
1、传动效率。
滚珠丝杠的传动效率可高大90~96%，梯形丝杠的传动效率大约是26~46%。
即在相同大小的复杂下，采用滚珠丝杠可以使用更小的驱动功率，这样可以有效的降低生产成本，也能够降低损耗，给企业增加更多的效益。
2、传动速度。
滚珠丝杠是滚动摩擦，梯形丝杠是滑动摩擦，这样在工作的时候前者的升温远低于后者，因此可以承担高速传动任务。
3、使用寿命。
滚珠的滚动摩擦的表面摩擦力小，在各种清洁保养合理操作的前提下，滚珠丝杠比普通丝杠的使用寿命要更长一些。
4、自锁性。
自锁性一般与传动效率成反比，因此，滚珠丝杠几乎没有自锁性，而梯形丝杠具有一定的自锁性(视乎导程角的大小和工作面粗糙度)。
5、经济性。
滚珠丝杠较普通丝杠要复杂一些，因此价格要比普通丝杠的价格更高一些。
因为滚珠丝杠副具有上述优点，所以在各类中、小型数控机床的直线进给系统中普遍采用滚珠丝杠，但是由于滚珠丝杠副的摩擦因数小、不能自锁，所以当作用于垂直位置时. 为防止因突然停电而造成主轴箱自动下滑，必须加有制动装置。
丝杆的应用有哪些,丝杆的特点及优势
丝杆的应用有哪些，丝杆的特点及优势丝杆是一种一般机械元件，是一种修长的螺旋形金属结构，用于传递动能和传动机械运动。
丝杆具有良好的稳定性、精度高、质量轻、结构紧凑、安装便利等特点。
一、丝杆的应用丝杆广泛应用于机械制造、机械自动化、机床和汽车等领域，是机械设备的紧要构成部分。
1.丝杆在机床上的应用：丝杆是机床的紧要部件之一，用于传递机械运动，如车床、铣床、钻床等，它可以实现机床的自动操作，使机床的工作效率提高。
2.丝杆在汽车上的应用：汽车的发动机、变速箱、刹车系统和转向系统等都有丝杆，它们可以使汽车的性能更加稳定，更加牢靠。
3.丝杆在机械制造上的应用：丝杆是机械设备的紧要构成部分，可以实现机械设备的自动操作，使机械设备的工作效率更高。
4.丝杆在机械自动化上的应用：丝杆可以用于机械自动化设备，如机器人、机器人手臂、搬运机器人等，它们可以实现机械设备的自动操作，提高机械设备的工作效率和精度。
二、丝杆的特点及优势丝杆具有良好的稳定性、精度高、质量轻、结构紧凑、安装便利等特点，具有很强的优势。
1.丝杆可以实现精细动作：丝杆采纳精细加工技术，可以实现精细的运动，精度可以达到微米级。
2.丝杆的结构紧凑：丝杆的结构特别紧凑，占用空间小，可以节省机械设备的空间。
3.丝杆的质量轻：丝杆采纳特别材料制造，具有轻量、耐磨、耐腐蚀等特点，质量轻，不加添机械设备的重量，削减机械设备的能耗。
4.丝杆的安装便利：丝杆的安装特别简单，只需要将丝杆固定到机械设备的固定架上，即可完成安装。
5.丝杆的稳定性好：丝杆的结构紧凑，具有良好的稳定性，能够防范外力的影响，确保机械设备的正常运行。
总之，丝杆在机械设备中具有紧要的作用，具有良好的稳定性、精度高、质量轻、结构紧凑、安装便利等优势，是机械设备的紧要元件。
丝杆是一种日常生活中比较常见的工具，也是工业生产中普遍采纳的零部件。
它可以用来推动、旋转及传递气力，是工业机械中紧要的连接元件之一、常见的丝杆有螺纹丝杆、齿轮丝杆、滑块丝杆等，它们可以用于各种应用，比如床车的螺旋传动、纺织机的走经传动等。
滚珠丝杆的精度级别
滚珠丝杆的精度级别摘要：1.滚珠丝杆的概述2.滚珠丝杆的精度级别分类3.滚珠丝杆的精度检测方法4.滚珠丝杆在工业中的应用5.结论正文：一、滚珠丝杆的概述滚珠丝杆是一种将转动运动转化为线性运动的机械传动装置，广泛应用于各种工业设备、机床和自动化生产线等领域。
滚珠丝杆主要由螺纹轴、螺纹滚珠和滚珠丝杆支架等组成，通过螺纹轴和螺纹滚珠之间的滚动摩擦实现转动与线性运动的转换。
二、滚珠丝杆的精度级别分类滚珠丝杆的精度级别主要分为以下几个等级：1.C5：此精度级别的滚珠丝杆适用于一般工业设备的传动，如普通机床等。
2.C4：此精度级别的滚珠丝杆精度较高，适用于对运动精度要求较高的设备，如精密机床等。
3.C3：此精度级别的滚珠丝杆精度更高，适用于高精度设备的传动，如数控机床等。
4.C2：此精度级别的滚珠丝杆精度最高，适用于超高精度设备的传动，如光学设备等。
三、滚珠丝杆的精度检测方法滚珠丝杆的精度检测主要包括以下几个方面：1.螺纹轴的径向跳动检测：通过检测螺纹轴的径向跳动，判断滚珠丝杆的轴向间隙大小。
2.螺纹滚珠的径向跳动检测：通过检测螺纹滚珠的径向跳动，判断滚珠丝杆的滚动精度。
3.螺纹轴的轴向间隙检测：通过检测螺纹轴的轴向间隙，判断滚珠丝杆的传动精度。
四、滚珠丝杆在工业中的应用滚珠丝杆在工业中的应用非常广泛，主要应用于以下领域：1.数控机床：滚珠丝杆作为数控机床的关键部件，对机床的定位精度和运动速度有重要影响。
2.工业机器人：滚珠丝杆在工业机器人中的应用，可以实现机器人的高精度、高速度的运动控制。
3.自动生产线：滚珠丝杆在自动生产线中的应用，可以提高生产线的运行效率和产品质量。
五、结论滚珠丝杆作为工业领域中重要的传动装置，其精度级别对于设备的运动精度和性能有着至关重要的影响。
什么是滚珠丝杠
什么是滚珠丝杠滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
◎滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
◎滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
◎滚珠丝杠的特点：：1、与滑动丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。
在省电方面很有帮助。
2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
二：直线导轨机床上的工作模式：导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
由于直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。
当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装也比较简单。
滚珠丝杆简介
主要生产厂家
大陆：南京艺工和汉江机床。 台湾：台湾HIWIN、台湾TBI滚珠丝杆、台湾PVP 、 台湾ABBA滚珠丝杆。
工作特点
1.传动效率高 2.给予适当预紧，可消除丝杠和螺母的螺纹间隙，反向时就 可以消除空行程死区。 3.运动平稳，无爬行现象，传动精度高。 4.有可逆性，可以从旋转运动转换为直线运动，也可以从直 线运动转换为旋转运动。 5.磨损小，使用寿命长。 6.制造工艺复杂，成本高。 7.不能自锁。
制造方法
日本：日本THK 。
选型步骤
一、决定使用条件 根据移动物体的重量、进给速度、运行模式、丝杠轴转速、行 程、安装方向(水平or垂直)、寿命时间、定位精度。 二、预选滚珠丝杠的规格 使用条件，预选出滚珠丝杠精度等级(C3~C10)、丝杠轴径、螺 距、全长。
选型步骤
三、确认基本安全性 ①容许轴向负载 确认轴向负载在丝杠轴的容许轴向负载值范围内。 ②容许转速 确认丝杠轴的转速在其容许转速值范围内。 ③寿命 计算丝杠轴的寿命时间，确认可以确保所需的寿命时 间。 四、根据性能要求进行研讨 若要提高精密定位精度及控制时的响应性，需ቤተ መጻሕፍቲ ባይዱ进行 以下的确认。 ①丝杠轴的刚性 ②温度引起的寿命变化
基本原理 工作特点 制造方法 主要生产厂家 选型步骤
基本原理
丝杠和螺母上都有半圆弧形的螺旋槽，他们套装在 一起时便形成了滚珠的螺母滚道。螺母上有滚珠回 路管道，将几圈螺母滚道的两端连接起来，构成封 闭的循环滚道，并在滚道内装满滚珠。当丝杠旋转 时，滚珠在滚道内既自转又沿滚道循环转动，从而 迫使螺母轴向移动基本上是滚动摩擦
滚珠丝杆简介
滚珠丝杆之特质（1）高信赖性滚珠丝杆从材料、热处理、设计、生管、品管到出货，都有一定的处理作业，其制度化的管理让给顾客高度的信赖性。
（2）高精度的保证滚珠丝杆其丝杆与螺帽都在恒温室内做精密加工、研磨、装配及品管，可保证高精度的质量。
（3）优异的耐久性TBI 以累积三十多年的滚珠丝杆的生产技术，采用德制钢材及研磨技术，可供给耐久性优异的滚珠丝杆。
（4）高效率滚珠丝杆其运转是靠螺帽内的钢珠作滚动运动，比传统艾克姆丝杆有更高的效率，所需的扭矩只有传统艾克姆丝杆的1/3以下。
所以可轻易地将回转运动变转为直线运动。
（5）无背隙与高刚性滚珠丝杆采用哥德式 (Gothic arch) 沟槽形状，使钢珠与沟槽能有最佳接触以便轻易运转。
若加入适当的预压力，消除轴方向间隙，可使滚珠丝杆有更佳的刚性，减少滚珠和螺帽、丝杆间的弹性变形，达到更高的精度。
丝杆轴设计上之注意事项（1）完全牙：(使用内循环式螺帽时)当为内循环滚珠丝杆时，由于螺帽装配时之需要，在设计轴端时至少必须有一端是完全牙，且至末端为止的直径都必须比牙底直径小0.2mm以上。
（2）丝杆轴端及螺帽周边之设计：机台的设计，必须注意滚珠丝杆安装时的外围机构。
避免因外围机构的影响或限制，造成安装滚珠丝杆于机台上时，必须将螺帽和丝杆分离拆开。
因为分离时难免会引起钢珠的脱落，螺帽的组装精度及预压力变化，滚珠丝杆外循环弯管破损等情形发生，。
（3）有效螺纹两侧端部的硬度：滚珠丝杆的热处理是采用中周波感应热处理，所以螺纹两端各15mm长不在有效热处理范围内，硬度会较低，故决定有效螺纹长度时请加以考虑。
（4）中间支撑座：丝杆过长时，由于自重而中间产生下垂现象，此现象会导致丝杆承受径向负荷，也会有因丝杆轴之回转而给轴端加上过大的弯曲应力之危险。
在此建议可以在丝杆下方多加设中间支撑构造，以抑制螺帽因自重所产生的下垂量。
支撑构造有装置于丝杆的螺帽周围，能在轴方向做移动的移动轴偏震抑制装置以及于机台上之固定式轴偏震抑制构造等两种。
TBI滚珠丝杆的特点和使用时注意事项
TBI滚珠丝杆的特点和使用时注意事项滚珠丝杆是一种常用于传动和定位装置的机械组件，它具有精度高、传动效率高、使用寿命长等优点，在工业和机械制造领域得到广泛应用。
TBI滚珠丝杆是市场上常见的一种品牌，下面将对TBI滚珠丝杆的特点以及使用时需要注意的事项进行详细介绍。
一、TBI滚珠丝杆的特点1.高传动效率：TBI滚珠丝杆采用滚珠轴承作为传动媒介，具有低摩擦、高传动效率的特点。
相比于普通螺杆传动方式，滚珠丝杆的传动效率可提高30%以上。
2.精度高：TBI滚珠丝杆的制造精度较高，能够实现较高的定位精度和重复定位精度。
适用于对传动精度要求较高的场合。
3.速度快：由于滚珠丝杆采用滚珠轴承传动，摩擦小，因此能够满足高速传动的需求。
适用于速度要求较高的场合。
4.使用寿命长：TBI滚珠丝杆采用优质材料制造，具有较高的刚度和耐磨性，因此使用寿命较长。
符合长期工作的要求。
5.结构紧凑：TBI滚珠丝杆的结构紧凑，安装方便。
可以根据不同的工作空间和要求进行柔性设计和定制。
6.具有自锁性：TBI滚珠丝杆具有自锁性，可固定在任意位置，不易发生滑移或松动。
适用于需要保持位置的场合。
二、TBI滚珠丝杆的使用时需要注意的事项1.选型准确：在使用TBI滚珠丝杆时，需根据实际工作条件和要求选择合适的规格和型号。
应考虑负载类型、负载大小、工作速度、工作环境等因素，并根据TBI滚珠丝杆的技术参数进行选型。
2.安装正确：在安装TBI滚珠丝杆时，需要保证滚珠丝杆与滑块或座的配合精度，并确保安装位置水平稳固。
同时要注意避免产生不必要的弯曲或过度负荷，以免影响正常工作。
3.润滑保养：TBI滚珠丝杆需要进行定期润滑保养，以保证滚珠丝杆的正常工作和延长使用寿命。
应选择合适的润滑剂，并根据使用频率和工作环境的不同，进行适当的润滑周期和量。
4.避免过载：TBI滚珠丝杆具有一定的承载能力，但过载会造成滚珠丝杆的磨损和损坏。
在使用过程中要注意避免超过其额定负载，以免对设备和滚珠丝杆造成损害。
滚珠丝杠分类
滚珠丝杠分类
滚珠丝杠是机械传动中非常常用的一种零部件，可分为精密滚珠丝杠、一般滚珠丝杠、超小滚珠丝杠、超大滚珠丝杠等类型。
精密滚珠丝杠是由数十条螺纹滚珠同时与导程接触的零件，其特点是
精度高、刚度大、功率密度大，一般应用于高精度、高速度、高负载
机械设备上。
一般滚珠丝杠适用于工业设备、数控机床、负载较小的
自动化机器上。
超小滚珠丝杠是指螺纹直径小于2mm的滚珠丝杠，
主要用于小型机器人和微型设备。
超大滚珠丝杠则是针对巨型机器和
设备而开发的，直径可达1.5m以上。
此外，还有多起始点滚珠丝杠、双端支撑滚珠丝杠、多线滚珠丝杠等
不同的分类方式。
多起始点滚珠丝杠是指在一根螺纹杆上制造多个导程，从而提高传动效率和速度。
双端支撑滚珠丝杠则是通过两个端部
支撑来保证滚珠丝杠的刚度和精度。
多线滚珠丝杠则通过并列多条螺
纹线来提高负载能力和扭矩传递效率。
在机械制造过程中，根据具体要求和应用场景，选用适合的滚珠丝杠
对于提高机械运动的效率、精度和刚度非常重要。
因此，了解滚珠丝
杠的不同分类方式和应用场景，对于机械行业的从业人员来说是非常
必要、基本的知识。
滚珠丝杠原理与用途
滚珠丝杠原理与用途滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
接下来金牛区鑫艾伶建材经营部（133 2O99 4568）为大家介绍滚珠丝杠原理、用途及应用情况。
滚珠丝杠原理：1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等2、当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杠用途：滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。
广泛应用与机床，滚珠的循环方式有循环导管式、循环器式、端盖式。
预压方式有定位预压（双螺母方式、位预压方式）、定压预压。
可根据用途选择适当类型。
丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。
另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。
作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
滚珠丝杠轴承以多年来所累积制品技术为基础，从材料、热外理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。
滚珠丝杠应用超高DN值滚珠丝杠：高速工具机，高速综合加工中心机端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
滚珠丝杠在不同机床上的应用
滚珠丝杠在不同机床上的应用
滚珠丝杠在不同机床上的应用主要体现在其适应性和性能上。
滚珠丝杠是一种将旋转运动转化为线性运动的装置，广泛应用于各种机床，以提高机床的定位精度、传动效率和刚性。
1.大型加工中心：大型加工中心通常需要高转速和高精度的丝杠系统。
因此，这些机床通常会使用DN值较高的滚珠丝杠，以承受高负载和高转速。
这些滚珠丝杠通常是超级DN系列，能够提供高速和高效的运动控制。
2.自动化机械：在自动化机械中，滚珠丝杠主要用于快速移动和定位。
这些机械通常需要快速、准确和可靠的丝杠系统，以适应不断变化的工作条件。
在这些机械中，端盖式滚珠丝杠是最常见的选择，因为它们能够满足快速移动和低负载的要求。
3.加工精度要求高的机床：对于需要高精度加工的机床，如电子机械、CNC 机械和精密工具机，滚珠丝杠的精度和刚性变得尤为重要。
在这些机床中，高速滚珠丝杠和精磨滚珠丝杠是常见的选择。
它们能够提供高精度和高刚性的运动控制，从而提高机床的加工精度。
4.重型机床：在重型机床中，如全电动注塑机、冲床、半导体系统制造及安装、重型制动器和锻造机械等，滚珠丝杠需要承受更高的负载和更大的冲击。
在这些情况下，重型滚珠丝杠成为理想的选择，因为它们能够承受更高的负载和更大的冲击，同时保持高精度的定位精度。
总之，不同的机床需要不同类型的滚珠丝杠以满足其性能要求。
选择合适的滚珠丝杠类型对于提高机床的性能和精度至关重要。
滚珠丝杠专业知识
滚珠丝杠基础知识(上)滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠的特点：1、与滑动丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滑动丝杠副的1/3。
在省电方面很有帮助。
2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
1 滚珠丝杠公称直径与公称导程组合、制造范围3 滚珠丝杠副的结构类型、编号方法5 滚珠丝杠副的精度5.1 精密等级根据使用范围及要求将滚珠丝杠副分为定位滚珠丝杠幅(P)即通过旋转角度和导程控制轴向位移量的滚珠丝杆副(2)传动滚珠丝杠副(T)，精度分为七个等级，即1、2、3、4、5、6、7、10级，1级精度最高，依次降低。
5.2行程偏差和行程变动量根据滚珠丝杠副类型按下表检验5.2.1 有效行程内的行程偏差ep与行程变动量VUP:有效行程是有精度要求的行程长度LULu=Lx+2La+LnLa安全行程La=(1-2)ph Lx机械最大行程Ln螺母的长度ph公称导程E1-E2按国家标准GB/T17857.3-1998，―滚珠丝杠副的验收条件和验收检验‖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚珠丝杆的应用和特点
所谓滚珠丝杆其实就是将回转运动转化成为了直线运动，或者将直线运动慢慢的转化为回转运动的理想的产品。
滚珠丝杆由螺杆、螺母和滚珠组成。
它的主要功能就是将旋转运动转化成直线运动，而这个也是滚珠螺丝的进一步延伸以及发展，而这项发展的重要意义就是将轴承从滚动动作慢慢的变成滑动的动作。
由于具有很小的摩擦阻力，因此滚珠丝杆常被用于应用于各种工业设备和精密仪器。
那么滚珠丝杆都具备哪些特点呢：
1、高精度的保证
滚珠丝杆是采用的日本制造的世界最高水平的机械设备连贯生产出来的，尤其是它在组装、研削、检查等各个工序的工厂环境方面,，同时还能够对温度•湿度都进行非常严格的控制,而且还具备完善的品质管理体制，进而能够让精度得到充分的保证。
2、与滑动丝杠副相比它的驱动力矩是1/3
由于滚珠丝杆副的丝杠轴和丝母之间还拥有很多滚珠在做滚动的运动,因此它就能够能较高的运动效率。
而这个和过去的滑动丝杠副相比来说，驱动力矩达到1/3以下,同样也能够达到同样的运动结果，而所需的动力仅仅只是使用滚动丝杠副的1/3。
因此它在省电方面非常有帮助。
滚珠的循环方式
按照滚珠在整个循环过程中与丝杠表面的接触情况,滚珠的循环方式可分为外循环和内循环两种。
(1)外循环
外循环就是滚珠在循环过程中,不能始终保持与丝杠表面接触,即当滚珠从螺纹滚道终端反向到滚道始端时与丝杠表面脱离接触。
外循环又可以分为:插管式、螺旋槽式和端盖式三种。
外循环结构制造工艺简单,承载能力较高,但管道焊接处难以做到平滑,影响滚珠滚动的平稳性,甚至发生卡珠想象,外形尺寸大,噪声也较大,耐磨性差。
内循环结构通过反向器组成滚珠循环回路,每一个反向器组成一圈滚珠链,因此承载能力小,在高速时滚珠的流畅性较差,适应于微型滚珠丝杆副与普通滚珠丝杠副,但螺母尺寸比较小。
(2)内循环
滚珠在循环过程中,始终与丝杠表面保持接触的循环,叫做内循环。
内循环结构的优点是:滚珠丝杠螺母的外形尺寸较小,反向器固定牢靠、刚性好且不易磨损;滚珠丝杠的反向通道短,滚珠数目少,流畅性好,摩擦损失小,传动效率高。
其缺点是不能做成多头螺纹的滚珠丝杠副,反向器的回珠槽是三坐标空间曲面,加工较复杂。
