岩石毛体积密度试验记录表(蜡封法)

云南省公路工程建设用表标准化指南(试行版)试验用表目录及说明

第七章试验检测用表（F表）目录、说明及表样第一节试验用表目录、说明及表样试验用表目录一、土工1、JJ0101a土颗粒级配试验记录表（筛分法） (614)2、JJ0101b土颗粒级配试验记录表（密度计法） (615)3、JJ0101c土颗粒级配试验记录表（移液管法） (616)4、JJ0102界限含水率试验记录表（液限塑限联合测定法） (617)5、JJ0103土击实试验记录表 (618)6、JJ0104a土CBR贯入试验记录表 (619)7、JJ0104b土CBR膨胀量试验记录表 (620)8、JJ0104c土干密度与CBR关系曲线图 (621)9、JJ0105a土比重试验记录表（比重瓶法） (622)10、JJ0105b 土比重试验记录表（浮力法） (623)11、JJ0105c 土比重试验记录表（浮称法） (624)12、JJ0105d 大于40mm土颗粒毛体积比重试验记录表 (625)13、JJ0106土天然稠度试验记录表 (626)14、JJ0107土回弹模量试验记录表（承载板、强度仪法） (627)15、JJ0108土自由膨胀率试验记录表 (628)16、JJ0109土烧失量、有机质、易溶盐试验记录表 (629)17、JJ0110含水率试验记录表 (630)18、JJ0111砂类土相对密度试验记录表 (631)19、JJ0112粗粒土最大干密度试验记录表 (632)20、JB010101土标准击实试验检测报告 (633)21、JB010102粗粒土最大干密度试验检测报告 (634)22、JB010103土含石率与最大干密度关系曲线图 (635)二、集料1、JJ0201水泥混凝土用粗集料试验记录表 (636)2、JJ0202水泥混凝土用细集料试验记录表 (637)3、JJ0203路面用粗集料试验记录表 (638)4、JJ0204路面用细集料试验记录表 (639)5、JJ0205路面用粗集料筛分试验记录表 (640)6、JJ0206路面用细集料筛分试验记录表 (641)7、JJ0207混合料筛分试验记录表 (642)8、JJ0208沥青混合料用矿粉试验记录表 (643)9、JJ0209粗集料压碎值试验记录表 (644)10、JJ0210细集料压碎指标试验记录表 (645)11、JJ0211粗集料磨耗值试验记录表（洛杉矶法） (646)12、JJ0212粗集料磨光值试验记录表 (647)13、JJ0213细集料砂当量试验记录表 (648)14、JJ0214粗集料坚固性试验记录表 (649)15、JJ0215细集料坚固性试验记录表 (650)16、JJ0216集料碱活性检验记录表（岩相法） (651)17、JJ0217粗集料有机物含量试验记录表 (652)18、JJ0218细集料有机物含量试验记录表 (653)19、JB010201水泥混凝土用粗集料试验检测报告 (654)20、JB010202水泥混凝土用细集料试验检测报告 (655)21、JB010203路面基层用集料试验检测报告 (656)22、JB010204沥青路面用粗集料试验检测报告 (657)23、JB010205沥青路面用细集料试验检测报告 (658)24、JB010206沥青路面用矿粉试验检测报告 (659)25、JB010207混合料矿料组合设计报告 (660)三、岩石1、JJ0301岩石单轴抗压强度试验记录表 (661)2、JJ0302岩石抗冻性试验记录表 (662)3、JJ0303 岩石含水率试验记录表 (663)4、JJ0304 岩石密度试验记录表 (664)5、JJ0305a岩石毛体积密度试验记录表(量积法) (665)6、JJ0305b岩石毛体积密度试验记录表(水中称量法) (666)7、JJ0305c岩石毛体积密度试验记录表(蜡封法) (667)8、JJ0306 岩石吸水率试验记录表 (668)9、JB010301岩石试验检测报告 (669)四、水泥1、JJ0401水泥密度、胶砂流动度、烧失量试验记录表 (670)2、JJ0402水泥细度、凝结时间、安定性试验记录表 (671)3、JJ0403水泥胶砂强度试验记录表 (672)4、JB010401水泥试验检测报告 (673)五、水泥混凝土、砂浆1、JJ0501a水泥混凝土立方体抗压强度试验记录表 (674)2、JJ0501b水泥混凝土圆柱体轴心抗压强度试验记录表 (675)3、JJ0501c水泥混凝土棱柱体轴心抗压强度试验记录表 (676)4、JJ0501d水泥砂浆抗压强度试验记录表 (677)5、JJ0502水泥混凝土抗弯拉强度试验记录表 (678)6、JJ0503a水泥混凝土抗压弹性模量试验记录表（棱柱体） (679)7、JJ0503b水泥混凝土抗压弹性模量试验记录表（圆柱体） (680)8、JJ0504a1水泥混凝土配合比设计试验记录表（1） (681)9、JJ0504a2水泥混凝土配合比设计试验记录表（2） (682)10、JJ0504b1水泥混凝土路面配合比设计试验记录表（1） (683)11、JJ0504b2水泥混凝土路面配合比设计试验记录表（2） (684)12、JJ0504c1水泥砂浆配合比设计试验记录表（1） (685)13、JJ0504c2水泥砂浆配合比设计试验记录表（2） (686)14、JJ0505水泥混凝土坍落度、表观密度试验记录表 (687)15、JJ0506水泥混凝土含气量试验记录表 (688)16、JJ0507a水泥混凝土凝结时间试验记录表 (689)17、JJ0507b水泥混凝土凝结时间与贯入阻力关系曲线 (690)18、JJ0508水泥混凝土抗渗性试验记录表 (691)19、JJ0509a水泥混凝土劈裂抗拉强度试验记录表（立方体） (692)20、JJ0509b水泥混凝土劈裂抗拉强度试验记录表（圆柱体） (693)21、JJ0510水泥混凝土抗弯拉弹性模量试验记录表 (694)22、JJ0511水泥混凝土干缩性试验记录表 (695)23、JJ0512压浆浆液流动度、泌水率、膨胀率试验记录表 (696)24、JJ0513压浆浆液强度试验记录表 (697)25、JJ0514压浆浆液配合比设计试验记录表 (698)26、JJ0515水泥砂浆稠度、分层度试验记录表 (699)27、JJ0516水泥混凝土泌水率试验记录表 (700)28、JB010501水泥混凝土抗压强度试验检测报告 (701)29、JB010502水泥砂浆抗压强度试验检测报告 (702)30、JB010503水泥混凝土抗弯拉强度试验检测报告 (703)31、JB010504水泥混凝土弹性模量试验检测报告 (704)32、JB010505水泥混凝土配合比设计试验检测报告 (705)33、JB010506水泥混凝土路面配合比设计试验检测报告 (706)34、JB010507 水泥砂浆配合比设计试验检测报告 (707)35、JB010508 水泥混凝土抗渗性试验检测报告 (708)36、JB010509 水泥混凝土劈裂抗拉强度试验检测报告 (709)37、JB010510 水泥混凝土凝结时间试验检测报告 (710)38、JB010511 水泥混凝土干缩性试验检测报告 (711)39、JB010512 压浆浆液性能指标试验检测报告 (712)40、JB010513 水泥压浆浆液配合比设计试验检测报告 (713)41、JB010514 水泥混凝土配合比设计原材料技术指标报告 (714)六、水、外加剂1、JJ0601水质试验记录表 (715)2、JJ0602外加剂减水率、泌水率比试验记录表 (716)3、JJ0603外加剂含气量试验记录表 (717)4、JJ0604a外加剂凝结时间差试验记录表（1） (718)5、JJ0604b外加剂凝结时间差试验记录表（2） (719)6、JJ0605a外加剂抗压强度比试验记录表（1） (720)7、JJ0605b外加剂抗压强度比试验记录表（2） (721)8、JJ0606外加剂的钢筋锈蚀试验记录表 (722)9、JJ0607外加剂氯离子含量试验记录表 (723)10、JJ0608外加剂匀质性指标试验记录表 (724)11、JJ0609用于混凝土和砂浆的粉煤灰试验记录表 (725)12、JJ0610用于混凝土中的矿渣粉试验记录表 (726)13、JJ0611速凝剂试验记录表 (727)14、JB010601水质试验检测报告 (728)15、JB010602外加剂混凝土性能指标试验检测报告 (729)16、JB010603外加剂匀质性指标试验检测报告 (730)17、JB010604用于混凝土和砂浆的粉煤灰试验检测报告 (731)18、JB010605用于混凝土中的矿渣粉试验检测报告 (732)19、JB010606速凝剂试验检测报告 (733)七、无机结合料稳定材料1、JJ0701稳定材料击实试验记录表 (734)2、JJ0702稳定材料振动压实试验记录表 (735)3、JJ0703a稳定材料圆柱形试件成型记录表 (736)4、JJ0703b稳定材料梁式试件成型记录表 (737)5、JJ0704a稳定材料圆柱形试件养生记录表 (738)6、JJ0704b稳定材料梁式试件养生记录表 (739)7、JJ0705无侧限抗压强度试验记录表 (740)8、JJ0706间接抗拉强度试验记录表 (741)9、JJ0707水泥或石灰剂量试验记录表（EDTA滴定法） (742)10、JJ0708石灰有效氧化钙、氧化镁试验记录表 (743)11、JJ0709粉煤灰细度、烧失量、比表面积试验记录表 (744)12、JB010701级配碎石配合比设计试验检测报告 (745)13、JB010702稳定材料配合比设计试验检测报告 (746)14、JB010703稳定材料延迟时间对强度和干密度的影响曲线图 (747)15、JB010704间接抗拉强度试验检测报告 (748)16、JB010705无侧限抗压强度试验检测报告 (749)17、JB010706水泥或石灰剂量试验检测报告 (750)18、JB010707石灰有效氧化钙、氧化镁试验检测报告 (751)19、JB010708粉煤灰细度、烧失量试验检测报告 (752)20、JB010709水泥或石灰剂量滴定标准曲线图 (753)八、沥青1、JJ0801沥青密度与相对密度试验记录表 (754)2、JJ0802沥青针入度、延度、软化点试验记录表 (755)3、JJ0803沥青薄膜加热试验记录表 (756)4、JJ0804沥青旋转薄膜加热试验记录表 (757)5、JJ0805沥青闪点与燃点试验记录表（克利夫兰开口杯法） (758)6、JJ0806沥青蜡含量试验记录表（蒸馏法） (759)7、JJ0807沥青与粗集料的黏附性试验记录表 (760)8、JJ0808沥青运动黏度、动力黏度试验记录表 (761)9、JJ0809改性沥青弹性恢复、离析试验记录表 (762)10、JJ0810沥青恩格拉黏度试验记录表 (763)11、JJ0811沥青标准黏度试验记录表 (764)12、JJ0812沥青含水率试验记录表 (765)13、JJ0813沥青溶解度试验记录表 (766)14、JJ0814沥青蒸发损失试验记录表 (767)15、JJ0815乳化沥青蒸发残留物含量试验记录表 (768)16、JJ0816乳化沥青筛上剩余量、微粒离子电荷试验记录表 (769)17、JJ0817乳化沥青贮存稳定性、破乳速度试验记录表 (770)18、JJ0818乳化沥青与粗集料的黏附性试验记录表 (771)19、JJ0819乳化沥青与矿料的拌合试验记录表 (772)20、JJ0820乳化沥青与水泥拌合试验记录表 (773)21、JJ0821液体石油沥青蒸馏、闪点试验记录表 (774)22、JJ0822沥青黏韧性试验记录表 (775)23、JJ0823沥青旋转黏度试验记录表（布洛克菲尔德黏度计法） (776)24、JJ0824沥青抗剥落剂性能评价试验记录表 (777)25、JB010801道路石油沥青试验检测报告 (778)26、JB010802乳化沥青试验检测报告 (779)27、JB010803液体沥青试验检测报告 (780)28、JB010804聚合物改性沥青试验检测报告 (781)29、JB010805改性乳化沥青试验检测报告 (782)九、沥青混合料1、JJ0901a沥青混合料马歇尔稳定度试验记录表（表干法） (783)2、JJ0901b沥青混合料马歇尔稳定度试验记录表（蜡封法） (784)3、JJ0901c沥青混合料浸水马歇尔残留稳定度试验记录表(表干法) (785)4、JJ0901d沥青混合料浸水马歇尔残留稳定度试验记录表(蜡封法) (786)5、JJ0901e沥青路面芯样马歇尔试验记录表 (787)6、JJ0902a沥青混合料矿料级配及沥青含量试验记录表（燃烧炉法） (788)7、JJ0902b沥青混合料矿料级配及沥青含量试验记录表（离心分离法） (789)8、JJ0903沥青混合料矿料级配筛分试验记录表 (790)9、JJ0904a沥青混合料理论最大相对密度试验记录表（真空法） (791)10、JJ0904b 沥青混合料理论最大相对密度试验记录表（溶剂法） (792)11、JJ0905沥青混合料车辙试验记录表 (793)12、JJ0906沥青混合料冻融劈裂强度试验记录表 (794)13、JJ0907沥青混合料谢伦堡沥青析漏试验记录表 (795)14、JJ0908沥青混合料肯塔堡飞散试验记录表 (796)15、JJ0909稀浆混合料油石比试验记录表 (797)16、JJ0910稀浆混合料稠度试验记录表 (798)17、JJ0911稀浆混合料湿轮磨耗试验记录表 (799)18、JJ0912稀浆混合料破乳时间试验记录表 (800)19、JJ0913稀浆混合料黏聚力试验记录表 (801)20、JJ0914稀浆混合料负荷轮粘砂试验记录表 (802)21、JJ0915稀浆混合料车辙变形试验记录表 (803)22、JJ0916稀浆混合料拌合试验记录表 (804)23、JJ0917稀浆混合料矿料级配筛分试验记录表 (805)24、JJ0918沥青混合料弯曲试验记录表 (806)25、JJ0919沥青混合料旋转压实试验记录表 (807)26、JB010901沥青混合料配合比设计试验检测报告 (808)27、JB010902沥青混合料马歇尔试验结果图解 (809)28、JB010903沥青混合料矿料级配及沥青含量试验检测报告 (810)29、JB010904沥青混合料车辙试验检测报告 (811)30、JB010905稀浆混合料配合比设计试验检测报告 (812)31、JB010906沥青混合料马歇尔指标试验检测报告 (813)32、JB010907稀浆混合料矿料级配及沥青含量试验检测报告 (814)十、钢筋1、JJ1001钢筋抗拉强度、屈服强度、伸长率、冷弯试验记录表 (815)2、JJ1002钢筋焊接接头抗拉强度、冷弯试验记录表 (816)3、JJ1003钢筋机械连接接头抗拉强度试验记录表 (817)4、JB011001钢筋试验检测报告 (818)5、JB011002钢筋焊接接头试验检测报告 (819)6、JB011003钢筋机械连接接头试验检测报告 (820)7、JB011004钢产品试验检测报告 (821)8、JB011005钢钎维试验检测报告 (822)十一、锚具、钢绞线1、JJ1101锚板夹片硬度试验记录表 (823)2、JJ1102钢绞线试验记录表 (824)3、JB011101锚板夹片硬度试验检测报告 (825)4、JB011102钢绞线试验检测报告 (826)十二、橡胶支座1、JJ1201橡胶支座极限抗压强度试验记录表 (827)2、JJ1202橡胶支座抗剪弹性模量、抗剪粘结性能、老化试验记录表 (828)3、JJ1203橡胶支座抗压弹性模量试验记录表 (829)4、JJ1204橡胶支座摩擦系数试验记录表 (830)5、JJ1205橡胶支座外观质量、内在质量试验记录表 (831)6、JB011201板式橡胶支座物理力学性能试验检测报告 (832)十三、土工合成材料1、JB011301土工格栅试验检测报告 (833)2、JB011302土工布试验检测报告 (834)十四、路基路面1、JJ1401路面厚度试验记录表（钻芯法） (835)2、JJ1402a压实度试验记录表（环刀法） (836)3、JJ1402b压实度试验记录表（灌砂法） (837)4、JJ1402c压实度试验记录表（灌水法） (838)5、JJ1402d填石（土石）路堤压实度检查记录表（工艺法） (839)6、JJ1402e桥涵及结构物台背压实度试验记录表（灌砂法） (840)7、JJ1402f桥涵及结构物台背压实度试验记录表（工艺法） (841)8、JJ1403a沥青路面压实度试验记录表（表干法） (842)9、JJ1403b路面压实度试验记录表（蜡封法） (843)10、JJ1403c沥青路面压实度试验记录表（水中重法） (844)11、JJ1403d沥青路面压实度试验记录表（体积法） (845)12、JJ1404路基路面平整度试验记录表（三米直尺法) (846)13、JJ1405土基回弹模量试验记录表（承载板法） (847)14、JJ1406回弹弯沉试验记录表（贝克曼梁法） (848)15、JJ1407a路面构造深度试验记录表（手工铺砂法） (849)16、JJ1407b路面构造深度试验记录表（电动铺砂法） (850)17、JJ1408路面摩擦系数试验记录表（摆式仪法） (851)18、JJ1409沥青路面渗水试验记录表 (852)19、JJ1410a沥青混合料出厂、摊铺、碾压温度记录表 (853)20、JJ1410b沥青混合料拌合温度记录表 (854)21、JJ1411沥青喷洒法施工沥青用量试验记录表 (855)22、JJ1412半刚性基层透层油渗透深度试验记录表 (856)23、JJ1413 量砂密度标定试验记录表 (857)24、JB021401路面厚度试验检测报告（钻芯法） (858)25、JB021402压实度试验检测报告 (859)26、JB021403填石（土石）路堤压实度试验检测报告（工艺法） (860)27、JB021404桥涵及结构物台背压实度试验检测报告 (861)28、JB021405路基路面平整度试验检测报告（三米直尺法) (862)29、JB021406沥青路面压实度试验检测报告 (863)30、JB021407土基回弹模量试验检测报告（承载板法） (864)31、JB021408回弹弯沉试验检测报告（贝克曼梁法） (865)32、JB021409路面构造深度试验检测报告 (866)33、JB021410路面渗水系数试验检测报告 (867)34、JB021411路面摩擦系数试验检测报告 (868)35、JB021412半刚性基层透层油渗透深度试验检测报告 (869)36、JB021413沥青喷洒法施工沥青用量试验检测报告 (870)37、JB021414量砂密度标定试验检测报告 (871)十五、地基基础、基桩1、JJ1501a地基承载力试验记录表（轻型动力触探法） (872)2、JJ1501b地基承载力试验记录表（重型动力触探法） (873)3、JJ1502岩石地基承载力容许值试验记录表 (874)4、JJ1503地基承载力试验记录表（土质分析法） (875)5、JJ1504地基承载力试验记录表（承载板法） (876)6、JJ1505泥浆性能指标试验记录表 (877)7、JJ1506软基处理用碎石试验记录表 (878)8、JB021501地基承载力试验检测报告（轻型动力触探法） (879)9、JB021502地基承载力试验检测报告（重型动力触探法） (880)10、JB021503岩石地基承载力容许值试验检测报告 (881)11、JB021504地基承载力试验检测报告（土质分析法） (882)12、JB021505地基承载力试验检测报告（承载板法） (883)13、JB011501泥浆性能指标试验检测报告 (884)14、JB011502软基处理用碎石试验检测报告 (885)十六、结构混凝土1、JJ1601a结构混凝土强度试验记录表（回弹法） (886)2、JJ1601b结构混凝土强度试验记录表（超声回弹综合法） (887)3、JJ1601c结构混凝土强度试验记录表（钻芯法） (888)4、JJ1602钢筋位置、保护层厚度试验记录表 (889)5、JJ1603a结构混凝土表观及内部缺陷试验记录表（裂缝长度及宽度） (890)6、JJ1603b结构混凝土表观及内部缺陷试验记录表（不密实及空洞） (891)7、JJ1603c结构混凝土表观及内部缺陷试验记录表（裂缝深度） (892)8、JB021601结构混凝土强度试验检测报告（回弹法） (893)9、JB021602结构混凝土强度试验检测报告（超声回弹综合法） (894)10、JB021603结构混凝土强度试验检测报告（钻芯法） (895)11、JB021604钢筋位置、保护层厚度试验检测报告 (896)12、JB021605结构混凝土表观及内部缺陷试验检测报告 (897)十七、隧道1、JJ1701锚杆拉拔力试验记录表 (898)2、JJ1702隧道衬砌（支护）厚度及背后空洞检测记录表 (899)3、JJ1703隧道注浆强度试验记录表 (900)4、JB021701锚杆拉拔力试验检测报告 (901)5、JB021702隧道衬砌厚度及背后空洞试验检测报告 (902)6、JB021703隧道注浆强度试验检测报告 (903)十八、审批及格式表格1、JG1801试验检测报告封面格式（承包人） (904)2、JG1802试验检测报告封面格式（监理） (905)3、JG1803试验检测报告封面格式（第三方） (906)4、JG1804试验检测报告表格式（承包人） (907)5、JG1805试验检测报告表格式（监理） (908)6、JG1806试验检测报告表格式（第三方） (909)7、JG1807试验记录表表格式（承包人） (910)8、JG1808试验记录表表格式（监理） (911)9、JG1809试验记录表表格式（第三方） (912)10、JG1810试验检测报告通用表格式 (913)11、JG1811试验检测报告审批单格式 (914)12、JG1812试验检测报告不予审批通知单格式 (915)试验用表说明本试验用表属于《云南省公路工程建设用表标准化指南》第六类试验检测用表（F表）的一部分，用表的设置以满足工地试验室需要为原则，基本参照公路工程综合甲级核定的检测参数。

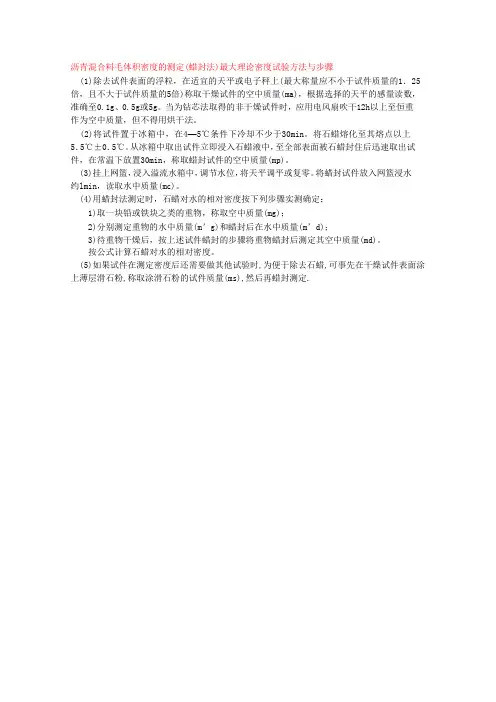

沥青混合料毛体积密度的测定(蜡封法)最大理论密度试验方法与步骤

沥青混合料毛体积密度的测定(蜡封法)最大理论密度试验方法与步骤
(1)除去试件表面的浮粒，在适宜的天平或电子秤上(最大称量应不小于试件质量的1．25 倍，且不大于试件质量的5倍)称取干燥试件的空中质量(ma)，根据选择的天平的感量读数，准确至0.1g、0.5g或5g。

当为钻芯法取得的非干燥试件时，应用电风扇吹干12h以上至恒重
作为空中质量，但不得用烘干法。

(2)将试件置于冰箱中，在4—5℃条件下冷却不少于30min。

将石蜡熔化至其熔点以上5．5℃±0．5℃。

从冰箱中取出试件立即浸入石蜡液中，至全部表面被石蜡封住后迅速取出试件，在常温下放置30min，称取蜡封试件的空中质量(mp)。

(3)挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零。

将蜡封试件放入网篮浸水
约lmin，读取水中质量(mc)。

(4)用蜡封法测定时，石蜡对水的相对密度按下列步骤实测确定：
1)取一块铅或铁块之类的重物，称取空中质量(mg)；
2)分别测定重物的水中质量(m’g)和蜡封后在水中质量(m’d)；
3)待重物干燥后，按上述试件蜡封的步骤将重物蜡封后测定其空中质量(md)。

按公式计算石蜡对水的相对密度。

(5)如果试件在测定密度后还需要做其他试验时,为便于除去石蜡,可事先在干燥试件表面涂上薄层滑石粉,称取涂滑石粉的试件质量(ms),然后再蜡封测定.。

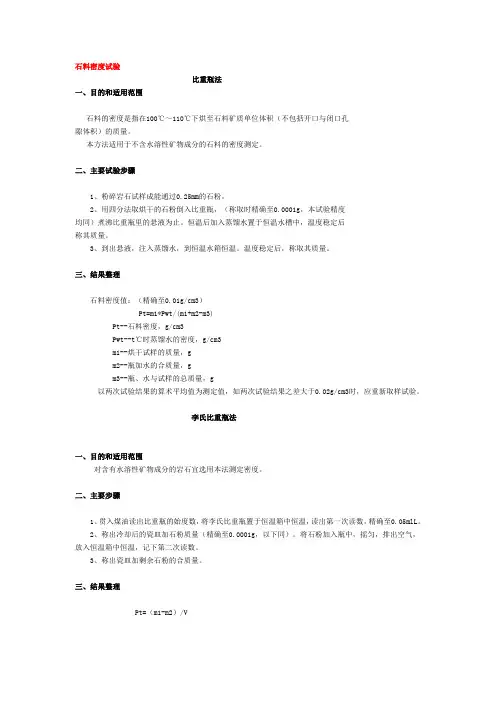

石料密度试验

石料密度试验比重瓶法一、目的和适用范围石料的密度是指在100℃～110℃下烘至石料矿质单位体积（不包括开口与闭口孔隙体积）的质量。

本方法适用于不含水溶性矿物成分的石料的密度测定。

二、主要试验步骤1、粉碎岩石试样成能通过0.25mm的石粉。

2、用四分法取烘干的石粉倒入比重瓶，（称取时精确至0.0001g，本试验精度均同）煮沸比重瓶里的悬液为止。

恒温后加入蒸馏水置于恒温水槽中，温度稳定后称其质量。

3、到出悬液，注入蒸馏水，到恒温水箱恒温。

温度稳定后，称取其质量。

三、结果整理石料密度值：（精确至0.01g/cm3）Pt=m1*Pwt/(m1+m2-m3)Pt--石料密度，g/cm3Pwt--t℃时蒸馏水的密度，g/cm3m1--烘干试样的质量，gm2--瓶加水的合质量，gm3--瓶、水与试样的总质量，g以两次试验结果的算术平均值为测定值，如两次试验结果之差大于0.02g/cm3时，应重新取样试验。

李氏比重瓶法一、目的和适用范围对含有水溶性矿物成分的岩石宜选用本法测定密度。

二、主要步骤1、贯入煤油读出比重瓶的始度数，将李氏比重瓶置于恒温箱中恒温，读出第一次读数，精确至0.05mlL。

2、称出冷却后的瓷皿加石粉质量（精确至0.0001g，以下同）。

将石粉加入瓶中，摇匀，排出空气，放入恒温箱中恒温，记下第二次读数。

3、称出瓷皿加剩余石粉的合质量。

三、结果整理Pt=（m1-m2）/VV＝V2-V1Pt--石料密度，g/cm3m1--试验前石粉加瓷皿合质量，gm2--试验后剩余石粉加瓷皿的合质量，gV--被石粉所排开的液体体积，cm3石料单轴抗压强度试验一、目的与适用范围本试验是测定规则形状岩石试样单轴抗压强度的方法。

主要用于岩石的强度的强度分机和延性描述。

本方法采用饱水状态下的岩石立方体（或圆柱体）试件的抗压强度来评定岩石强度（包括碎石或软石的原始岩石强度）。

二、主要试验步骤1、量取立方体的变长，计算其顶面和底面面积的算术平均值作为计算抗压强度所用的界面积。

D-24.2 压实沥青混合料密度试验记录(蜡封法、水中重法)

试验：
计算：
复核：
日期：
rf=ma/[mp－mc－(mp－ma)/rp]
D-24.2 (自/抽)检： mm，高度h= mm
石蜡对水的相对密度rp（常温下）T0707-2000 重物的质量在空中 mg(g) 在水中 m1g(g) 蜡封后重物的质量在空中 md(g) 在水中 m1d(g) 石蜡对水的相对密度 rp
试件毛体积相对密度rf（蜡封法）试件的空中质量 ma(g) 蜡ቤተ መጻሕፍቲ ባይዱ试件的质量在空中 mp(g) 在水中 mc(g)
压实沥青混合料密度试验记录(蜡封法、水中重法)
建设项目：合同号：施工路段：结构层名称：取样桩号：标准密度ρ 0= (g/cm3) 施工单位：监理单位：试件尺寸：直径d= 试验日期：备注试件毛体试件毛体积积密度在常温下石蜡对水的相对相对密度 ρ f=rf×ρω 密度rp=(md－mg)/ rf [(md－mg)－(m1d－m1g)] 毛体积相对密度
常温下水的密度 ρ ω =1g/cm3 水中重法T0706-2000 干燥试件的空中质量 ma(g) 试件的水中质量 mω(g) 常温下水的密度 ρ ω (g/cm3) 1.0 试件的密度表观相对密度 ra=ma/(ma－mω) 表观密度（视密度） ρ a=ra× ρ ω 备注：T0706-2000（水中重法）及 T0707-2000（蜡封法）计算理论最大相对密度有空隙率、沥青的体积百分率、矿料间隙率、粗集料骨架间隙率、沥青饱和度等各项体积指标及压实度。

压实沥青混合料密度试验(蜡封法)记录表

合同号编号试表221沥青混合料类型沥青品种及标号沥青加热温度试样描述试件成型方法成型温度重物的空中质重物在水中质试件在水中的质量m试件的空中质试件的空中质试件毛体积相对密度常温水的密度试件毛体积密度测值gcm试件毛体积密度gcm
压实沥青混合料密度试验（蜡封法）记录表
工程名称：任试试评务验验定单日规标号期程准合同号试试试复验验验核环设人人境备员员编号试表 2-21
沥青混合料类型试样描述试样编号重物的空中质量 mg （g）重物在水中质量 m′g （g）蜡封重物的空中质量 md （g）蜡封后试件在水中的质量 mc （g）蜡封重物的水中质量 m′d （g）
沥青品种及标号试件成型方法蜡封后试件的试件的空中质空中质量 ma 量 mp （g） (g) 试件毛体积相对密度
沥青加热温度成型温度蜡对水的相对密度常温水的试件毛体积密 3 密度ρ w 度测值（g/cm ） f = f ×w （g/cm3）试件毛体积密度（g/cm3）
p
m d -m g ( m d - m g ) - ( m d m g)
f
ma m p - m c -(m p - m a

毛体积密度试验

岩
石物理
毛体积密度
性
质
试参考规程：公路工程岩石试验规程
验
JTG E41-2005
.
1
一、目的和适用范围
岩石的毛体积密度是一个间接反映岩石致密程度、孔隙发育程
度的参数，也是评价工程岩体稳定性及确定围岩压力等必需的计算
指标。根据岩石含水状态，毛体积密度可分为干密度、饱和密度和
天然密度。
岩石毛体积密度试验可分为量积法、水中称重法和蜡封法。
3、测定天然密度：应在岩石开封后，在保持天然湿度的条件下，立即加工试件和称量。测定后的试件，可作为天然状态的单轴抗压强度试验用的试件。
.
6
四、量积法试验步骤
4、测定饱和密度：试件的饱和过程和称量，应符合相关条款的规定。测定后的试件，可作为饱和状态单轴抗压强度试验用的试件。
5、测定干密度：将试件放入烘箱内，在105℃~110℃的温度下烘12h~24h，取出放入干燥器内冷却至室温，称干试件质量。测定后的试件，可作为干燥状态单轴抗压强度试验用的试件。
n(1 d)100 t
式中：n—岩石总空隙率(%)，精确至0.1%；
ρd—岩石的密度(g/cm3)
.
13
谢谢！
.
14
量积法适用于能制备成规则试件的各类岩石；水中称重法适用
于除遇水崩解、溶解和干缩湿涨外的其它各类岩石；蜡封法适用于
不能用称重法或直接在水中称量进行试验的岩石。
.
2
二、仪器设备
1、切石机、钻石机、磨石机等岩石加工设备。 2、天平。 3、烘箱。 4、石蜡及融蜡设备。 5、水中称量装置。 6、游标卡尺。
.
在设法保持天然湿度的条件下，迅速制样、称量盒密封。

沥青混合料马歇尔试验检测表(蜡封法)

JJ0对密度有效沥青用量Pbe(%)
试件尺寸沥青的相对密度粉胶比FB
序号
流值 (mm)
试验：
复核：
日期：
年
月
日
第
页,共
页
沥青混合料马歇尔试验检测原始记录表(蜡封法)
试验室名称：工程部位/用途样品名称试验依据试验条件主要仪器设备及编号击实温度(℃) 击实次数 0.075mm的通过率(%) 矿料名称型号及规格产地矿料比例试验次数石蜡相对密度 1 2 试件尺寸（mm）高度直径 1 2 3 4 试件空中质量 (g) 涂滑石粉试件质量(g) 蜡封试件空中质量(g) 蜡封试件水中质量(g) 稳定度 (kN) 重物空中质量 (g) 重物水质量(g) 蜡封后重物空中质量(g) 蜡封后重物水中质量(g) 滑石粉相对密度理论最大理论相对密度被集料吸收的沥青结合料比例Pba(%) 记录编号：委托/任务编号样品编号样品描述试验日期

毛体积密度试验

T 0204-2005 毛体积密度试验1 目的和适用范围岩石的毛体积密度（块体密度）是一个间接反映岩石致密程度、孔隙发育程度的参数，也是评价工程岩体稳定性及确定围岩压力等必需的计算指标。

根据岩石含水状态，毛体积密度可分为干密度、饱和密度和天然密度=岩石毛体积密度试验可分为量积法、水中称量法和蜡封法：量积法适用于能制备成规则试件的各类岩石；水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其它各类岩石；蜡封法适用于不能用量积法或直接在水中称量进行试验的岩石。

2 仪器设备(1)切石机、钻石机、磨石机等岩石试件加工设备。

(2)天平：感量0.01g，称量大于500g：(3)烘箱：能使温度控制在105℃～110℃。

<4)石蜡及熔蜡设备。

(5)水中称量装置。

(6)游标卡尺。

3 试件制备3.1 量积法试件制备，试件尺寸应符合本规程T0221中3.1的规定。

3.2 水中称量法试件制备，试件尺寸应符合下列规定：试件可采用规则或不规则形状，试件尺寸应大于组成岩石最大颗粒粒径的10倍，每个试件质量不宜小于150g。

3.3 蜡封法试件制备，试件尺寸应符合下列规定：将岩样制成边长约40mm～60mm的立方体试件，并将尖锐棱角用砂轮打磨光滑；或采用直径为48mm～52mm圆柱体试件。

测定天然密度的试件，应在岩样拆封后，在设法保持天然湿度的条件下，迅速制样、称量和密封。

3.4 试件数量，同一含水状态，每组不得少下3个。

4 量积法试验步骤4.1 量测试件的直径或边长：用游标卡尺量测试件两端和中间三个断面上互相垂直的两个方向的直径或边长，按截面积计算平均值。

4.2 量测试件的高度：用游标卡尺量测试件断面周边对称的四个点（圆柱体试件为互相垂直的直径与圆周交点处；立方体试件为边长的中点）和中心点的五个高度，计算平均值。

4.3 测定天然密度：应在岩样开封后，在保持天然湿度的条件下，立即加工试件和称量。

测定后的试件，可作为天然状态的单轴抗压强度试验用的试件。

试验检测用表

二、表格分类
2.4 金属试验表
表格名称
金属拉力试验报告金属洛氏硬度试验报告金属接头试验报告
表号
S4－001-BG S4－002-BG S4－003-BG
金属连接接头及焊缝金属的机械性能试验记录表
S4－0浆)试验表
表格名称水泥混凝土（砂浆）配合比试验报告水泥混凝土配合比试验记录表水泥混凝土拌合物塌落度、稠度试验记录表水泥砼抗压强度试验报告水泥砼抗折强度试验报告水泥混凝土抗渗试验报告水泥砂浆配合比试验记录表表号 S5－001-BG S5－002-JL S5－003-JL S5－004-BG S5－005-BG S5－006-BG S5－007-JL
粗集料及集料混合料筛分试验记录表（水筛法）
粗集料表观密度试验记录表（容量瓶法）粗集料表观密度试验记录表（网篮法）
S2－014-JL
S2－015-JL S2－016-JL
二、表格分类
表格名称粗集料针片状颗粒含量试验记录表(游标卡尺法）粗集料磨耗试验记录表（洛杉矶法）集料坚固性试验记录表粗集料的软弱颗粒试验记录表粗集料堆积密度及空隙率试验记录表集料含水率试验记录表集料的钢渣活性及膨胀性试验记录表集料磨光值试验记录表细集料试验分析报告细集料筛分试验记录表（干筛法）细集料表观密度试验记录表（容量瓶法）细集料含泥量、泥块含量试验记录表（筛洗法）细集料筛分试验记录表（水洗法）细集料吸水率记录表细集料砂当量试验记录表细集料棱角性试验记录表表号 S2－017-JL S2－018-JL S2－019-JL S2－020-JL S2－021-JL S2－022-JL S2－023-JL S2－024-JL S2－025-BG S2－026-JL S2－027-JL S2－028-JL S2－029-JL S2－030-JL S2－031-JL S2－032-JL

压实沥青混合料密度试验方(蜡封法)

压实沥青混合料密度试验方法(蜡封法)1 目的与适用范围1）蜡封法适用于测定吸水率大于2%的沥青混凝土或沥青碎石混合料试件的毛体积相对密度或毛体积密度。

2）本方法测定的毛体积相对密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

2 仪具与材料1）浸水天平或电子秤：当最大称量在3kg以下时，感量不大于0.1g；最大称量3kg以上时，感量不大于0.5g；最大称量10kg以上时，感量不大于5g，应有测量水中重的挂钩。

2）网篮。

3）溢流水箱：使用洁净水，有水位溢流装置，保持试件和网篮浸入水中后的水位一定。

4）试件悬吊装置：天平下方悬吊网篮及试件的装置，吊线应采用不吸水的细尼龙线绳，并有足够的长度。

对轮碾成型机成型的板块状试件可用铁丝悬挂。

5）熔点已知的石蜡。

6）冰箱：可保持温度为4℃～5℃。

7）铅或铁块等重物。

8）滑石粉。

9）秒表。

10）电风扇。

11）其它：电炉或燃气炉。

3 方法与步骤1）选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的1.25倍，且不大于试件质量的5倍。

2）称取干燥试件的空中质量（ma），根据选择的天平感量读数，准确至0.1g、0.5g或5g，当为钻芯法取得的非干燥试件时，应用电风扇吹干12h以上至恒重作为空中质量，但不得用烘干法。

3）将试件置于冰箱中，在4℃～5℃条件下冷却不少于30min。

4）将石蜡熔化至其熔点以上5.5℃±0.5℃。

5）从冰箱中取出试件立即浸入石蜡液中，至全部表面被石蜡封住后迅速取出试件，在常温下放置30min，称取蜡封试件的空中质量（mp）。

6）挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零。

将蜡封试件放入网篮浸水约1min，读取水中质量（mc）。

7）如果试件在测定密度后还需要做其它试验时，为便于除去石蜡，可事先在干燥试件表面涂一薄层滑石粉，称取涂滑石粉后的试件质量（ms），然后再蜡封测定。

8）用蜡封法测定时，石蜡对水的相对密度按下列步骤实测确定：（1) 取一块铅或铁块之类的重物，称取空中质量（mg）；（2) 测定重物的水中质量（m´g）；（3) 待重物干燥后，按上述试件蜡封的步骤将重物蜡封后测定其空中质量（md）及水中质量（m´d）；（4) 按式（4.6.3.1）计算石蜡对水的相对密度。

岩石的毛体积密度试验方法

6.3蜡封法岩石毛体积密度按下列公式计算.
(T0204—7)
Hale Waihona Puke (T0204—8)式中: m1—蜡封试件质量(g);
m2—蜡封试件在洁净水中的质量(m);
ρN—石蜡的密度(g/cm3)。
6.4毛体积密度试验结果精确至0.01g/cm3,3个试件平行试验。组织均匀的岩石，毛体积密度应为3个试件测得结果之平均值;组织不均匀的岩石，毛体积密度应列出每个试件的试验结果。
2.2岩石毛体积密度试验可分为量积法、水中称量法和蜡封法。
2.3量积法适用于能制备成规则试件的各类岩石;水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其它各类岩石;蜡封法适用于不能用量积法或直接在水中称量进行试验的岩石。
3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。
4.试验准备：
桥梁工程用的石料试验，采用立方体作为标准试件，直径为70mm±2mm、每组试件共6个。
路面工程用的石料试验，采用圆柱体或立方体作为标准试件，直径或边长均为50mm±2mm、每组试件共6个。
4.2.2水中称量法试件制备，试件尺寸应符合下列规定:试件可采用规则或不规则形状，试件尺寸应大于组成岩石最大颗粒粒径的10倍，每个试件质量不宜小于150g.
4.1试验仪器
序号
名称
使用要求
序号
名称
使用要求
1
烘箱
可以控温在1050C~1100C之间
2
干燥器
内装氯化钙或硅胶干燥剂
3
天平
感量0.01g,称量大于500g。
4
石蜡及熔蜡设备
5
游标卡尺
/
6
水中称量装置
7
切石机、钻石机、磨石机等岩石试件加工设备
