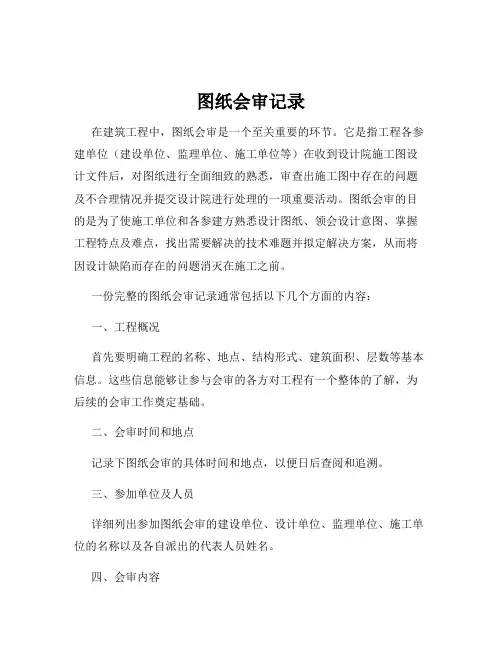

图纸会审记录在建筑工程中,图纸会审是一个至关重要的环节。

它是指工程各参建单位(建设单位、监理单位、施工单位等)在收到设计院施工图设计文件后,对图纸进行全面细致的熟悉,审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审的目的是为了使施工单位和各参建方熟悉设计图纸、领会设计意图、掌握工程特点及难点,找出需要解决的技术难题并拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前。

一份完整的图纸会审记录通常包括以下几个方面的内容:一、工程概况首先要明确工程的名称、地点、结构形式、建筑面积、层数等基本信息。

这些信息能够让参与会审的各方对工程有一个整体的了解,为后续的会审工作奠定基础。

二、会审时间和地点记录下图纸会审的具体时间和地点,以便日后查阅和追溯。

三、参加单位及人员详细列出参加图纸会审的建设单位、设计单位、监理单位、施工单位的名称以及各自派出的代表人员姓名。

四、会审内容建筑物的平面布局、功能分区是否合理,是否满足使用要求。

建筑物的层高、净高是否符合规范和使用要求。

门窗的位置、尺寸、开启方向是否合理,是否满足通风、采光要求。

墙体的材料、厚度、砌筑方式是否明确,是否满足保温、隔热、隔音要求。

楼梯、电梯的位置、数量、尺寸是否合理,是否满足疏散要求。

2、结构部分基础的类型、埋深、尺寸是否合理,是否满足地质条件和承载力要求。

框架、梁、柱的尺寸、配筋是否合理,是否满足强度、刚度要求。

楼板的厚度、配筋是否合理,是否满足承载力和变形要求。

结构缝的设置是否合理,是否满足抗震要求。

3、给排水部分给排水系统的设计是否合理,是否满足用水量和排水要求。

管道的布置、走向是否合理,是否与其他专业的管道存在冲突。

卫生器具的选型、位置是否合理,是否满足使用要求。

消防栓、喷头的位置、数量是否合理,是否满足消防要求。

电气系统的设计是否合理,是否满足用电负荷和供电要求。

线路的敷设方式、走向是否合理,是否与其他专业的管道存在冲突。

图纸会审会议纪要

图纸会审会议纪要

图纸会审会议纪要会议主题:项目名称图纸会审会议时间:具体时间会议地点:详细地点参会单位及人员:1、建设单位:_____、_____2、设计单位:_____、_____3、施工单位:_____、_____4、监理单位:_____、_____会议内容:本次图纸会审旨在对项目名称的施工图纸进行全面审查和讨论,以确保图纸的准确性、完整性和可操作性,为项目的顺利施工提供有力保障。

会议由建设单位主持,各参会单位的专业技术人员对图纸进行了认真细致的审查,并就发现的问题和疑问进行了充分的交流和讨论。

首先,设计单位对项目的设计理念、总体布局、结构形式、建筑功能等方面进行了简要介绍,并对施工单位提出的一些疑问进行了初步解答。

施工单位在仔细研究图纸后,提出了以下主要问题和建议:1、在建筑平面图中,部分房间的尺寸标注不够清晰,导致施工放线存在困难。

建议设计单位进一步明确房间的开间和进深尺寸,并标注出墙体的定位轴线。

2、结构施工图中,某些梁柱节点的钢筋布置较为复杂,施工难度较大。

建议优化钢筋布置,以提高施工效率和质量。

3、给排水系统图中,部分管道的走向和标高与建筑图存在冲突。

建议设计单位进行核对和调整,确保管道安装的合理性。

4、电气施工图中,配电箱的位置设置不够合理,可能影响后期的使用和维护。

建议根据实际使用需求,重新调整配电箱的位置。

建设单位对施工单位提出的问题表示关注,并要求设计单位认真对待,尽快给出解决方案。

同时,建设单位也提出了一些要求和建议:1、设计单位应充分考虑项目的使用功能和美观要求,确保设计方案的合理性和先进性。

2、施工单位在施工过程中要严格按照图纸施工,如发现问题要及时与设计单位沟通,不得擅自变更设计。

3、监理单位要加强对施工过程的监督和管理,确保施工质量和进度符合要求。

设计单位针对施工单位和建设单位提出的问题和建议,进行了详细的记录和分析,并逐一给出了答复和解决方案:1、对于房间尺寸标注不清晰的问题,设计单位将重新核对并完善标注,确保施工放线的准确性。

图纸会审记录

图纸会审记录

图纸会审记录在建筑工程的施工过程中,图纸会审是一个至关重要的环节。

它是由建设单位、施工单位、监理单位等各方共同参与,对施工图纸进行详细审查和讨论的活动。

通过图纸会审,可以提前发现和解决设计中存在的问题,避免在施工过程中出现不必要的错误和变更,从而保证工程的质量、进度和成本控制。

一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。

具体来说,包括以下几个方面:1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。

2、审查图纸中各个专业之间的衔接是否合理,是否存在冲突和矛盾。

3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。

4、评估施工图纸的施工难度和可行性,提出优化建议和解决方案。

5、明确工程的质量要求和验收标准,为施工提供明确的依据。

二、图纸会审的参与人员图纸会审通常由建设单位组织,施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。

各方人员在会审中都发挥着重要的作用:1、建设单位:作为工程项目的业主,负责协调各方关系,提出项目的总体要求和期望。

2、施工单位:是图纸的直接使用者,对施工工艺和现场情况最为熟悉,能够从施工的角度发现问题并提出解决方案。

3、监理单位:代表建设单位对工程进行监督管理,对图纸的审查要严格把关,确保工程质量和进度。

4、设计单位:负责解释设计意图,回答各方提出的问题,并根据会审意见对图纸进行修改和完善。

三、图纸会审的准备工作为了确保图纸会审的顺利进行,各方需要提前做好充分的准备工作:1、施工单位应组织技术人员认真熟悉施工图纸,了解工程的特点和要求,对图纸中存在的疑问进行汇总整理。

2、监理单位要提前熟悉图纸,制定审查要点和重点,对施工单位提交的疑问进行初步审核。

3、建设单位应及时向各方提供完整的施工图纸和相关技术资料,并通知会审的时间、地点和议程。

4、设计单位要准备好设计说明和相关计算书等资料,以便在会审中进行解释和说明。

四、图纸会审的程序图纸会审一般按照以下程序进行:1、建设单位主持人介绍与会人员和会审的目的、要求。

图纸会审记录范本

图纸会审记录范本

图纸会审记录范本一、工程概况1、工程名称:_____2、工程地点:_____3、建设单位:_____4、设计单位:_____5、监理单位:_____6、施工单位:_____二、会审时间和地点1、会审时间:_____年_____月_____日2、会审地点:_____三、参加会审的单位及人员1、建设单位:_____、_____2、设计单位:_____、_____3、监理单位:_____、_____4、施工单位:_____、_____、_____四、会审内容1、建筑专业建筑平面图中,房间的布局和尺寸是否满足使用功能的要求。

门窗的位置、尺寸和开启方式是否合理,是否与建筑外立面效果相协调。

楼梯的踏步尺寸、扶手高度等是否符合规范要求。

建筑节能设计是否符合相关标准。

2、结构专业基础形式和埋深是否合理,是否与地质勘察报告相符。

梁、柱、板的尺寸和配筋是否满足结构计算和规范要求。

后浇带的设置位置和处理方法是否恰当。

钢结构的连接节点和构件尺寸是否准确。

3、给排水专业给排水管道的布置是否合理,是否与其他专业的管线有冲突。

卫生器具的选型和布置是否符合使用要求和规范规定。

消防栓和喷淋系统的设置是否满足消防规范。

给排水管材的选用是否合理。

4、电气专业电气线路的敷设方式和走向是否合理,是否与其他专业的管线有交叉。

配电箱、开关柜的位置和尺寸是否合适,是否便于操作和维护。

照明灯具的布置和选型是否满足照度要求和节能标准。

防雷接地系统的设计是否符合规范要求。

5、暖通专业空调系统的选型和布置是否合理,是否满足室内温度和湿度的要求。

通风管道的尺寸和走向是否与其他专业的管线有冲突。

风机、空调机组等设备的选型和安装位置是否合适。

五、会审意见及处理结果1、建筑专业问题:一层平面图中,走廊宽度较窄,影响人员通行。

意见:将走廊宽度由 15 米增加至 18 米。

处理结果:设计单位同意修改,在修改后的图纸中予以体现。

问题:外立面窗户的分格形式不够美观。

图纸会审记录

图纸会审记录
采用C35P8,保护层按结构。
14
图中板负筋标注说明不明确?
15
建施修2地下室建筑设计总说明第2条附加防水层中水泥砂浆保护层标号与建施修9详图4不符?
以建施修9为准。
16
建施修2三:地下室人防设计墙身1、风机房、管理用房、休息用房、隔墙用MU3.5非承重空心砖190×190×190,龙岩市场上无此规格砖,建议采用水泥空心砖?
给排水部分
序号
自审疑问
会审解答
1
因当地自来水公司的要求,甲方决定给水系统改为变频恒压供水?
同意。
2
会审确定:给水分区仍按高低分为两个分区,一至六层(低区)水表设在架空层,七至十二层(高区)水表设在七层。
暖通部分
序号
自审疑问
会审解答
1
P6预留洞在预埋平面位置有误,是否以平时通风排烟平面图为准?
是。
电梯部分
采用190厚水泥预制多孔砖。
4
建筑说明中屋面40厚C20细石防水砼配
Φ4@150双向钢筋网,可否把Φ4改为Φ6.5?
同意改为Φ6.5。
5
设计图中所有Φ6可否改为Φ6.5?
同意改为Φ6.5。
6
建筑总说明中当L=1200或H>370时采用砖砌平拱,建议采用钢筋砼过梁。所有钢筋砼过梁主筋是否采用三级钢?
按结施通2修图15g施工。
序号
自审疑问
会审解答
1
电梯井道顶层4.0m,无法达到验收要求?
改为4.5m。
人防部分
序号
自审疑问
会审解答
1
上、下口部1:平面图中HFM1520(6)靠闭锁边无墙,无法安装,大样图为HM1220,HFM1220(6)应确定开启方向。

图纸会审记录

图纸会审记录

图纸会审记录某某小区项目某期建设单位:某某建设有限公司设计单位:某建筑设计有限公司监理单位:某集团有限责任施工单位:某某建设有限公司会审日期:202x年3月24日图纸会审记录12 某栋楼JG-09bJZ-06a标准层建筑平面图与标准层结构平面图,有很多墙柱长度不一致,墙柱是否均按结构墙柱图施工,请确认。

墙柱按结构图施工否13 JG-02b通结构02b通节点大样图中,节点21没有显示梁顶标高,请确认H面在哪,请确认。

梁底平飘窗底,具体详建筑立面图否14某栋楼JG-19bJG-02b通4-A轴交4-10~4-14轴位置阳台梁,梁平法施工图显示结构梁高为650,但是节点24显示梁从结构H往下仅为640,对不上,请确认按哪个图施工。

(4-A5轴交4-AF~4-AH轴同问)按650否15某栋楼JG-19bJG-02b通所有飘窗位置,结构连梁为650高,但是飘窗节点显示梁底为640,对不上,请确认按哪个图施工。

如修改大样,请提供最新大样按650,降大样图中的640改为650即可否16某栋楼JG-02b通JZ-194-A轴交4-10~4-14轴位置阳台反坎,本楼栋装饰层厚度为60,反坎结构大样与建筑大样对不上,请确认按哪个大样。

按建筑图施工否17某栋楼JG-02b通JZ-03通a结构节点大样14,显示窗台高度结构高为900,装饰层厚度为60,这样建筑窗台高仅剩840,是否符合安全标准,并且与建筑节点大样对不上,此窗台结构大样窗台是否改为960,请确认。

改为960否18某栋楼JG-02b通JZ-04通a4-C轴交4-7轴位置空调板大样7,结构大样显示700宽,与建筑大样对不上,请确认按哪个施工。

此处应与某栋楼统一否19 JZ-06a中凹廊和抄表平台没有建筑大样索引,请确认按哪个大样施工。

与某栋楼统一否20某栋楼JG-02b通JZ-03通a4-14轴交4-E轴位置铁艺栏杆大样,结构大样与建筑大样反坎对不上,请确认按哪个大样施工。

图纸会审记录 (3)

图纸会审记录 (3)

图纸会审记录1. 会审概述本文档记录了图纸会审的过程和结果。

图纸会审是一个重要的过程,通过该过程可以确保项目的图纸设计符合要求,减少后续施工中的变更和纠错工作。

会审过程中,参与方有设计方、客户方和施工方。

2. 会审时间和地点•时间:2021年1月1日•地点:XX会议室3. 参与方本次图纸会审的参与方如下:•设计方:ABC设计公司•客户方:XYZ公司•施工方:123建筑公司4. 会审议程本次图纸会审主要讨论了以下议题:1.项目概述和要求2.设计方案讨论3.设计图纸评审5. 会审过程5.1 项目概述和要求会审开始时,由XYZ公司代表对此项目的概述和要求进行了详细说明。

主要包括项目的规模、用途、设计风格、施工周期和预算等方面的要求。

5.2 设计方案讨论设计方ABC设计公司介绍了他们的设计方案,并就以下几个方面进行了深入讨论:•结构设计:讨论了楼层结构、梁柱布置、承重墙位置等方面的设计方案。

设计方对于结构的合理性和安全性进行了解释。

•空调系统设计:讨论了空调系统的设计方案,包括主机位置、风管布置、末端设备选型等方面。

•给排水系统设计:讨论了给排水系统的设计方案,包括水管布置、设备选型和排水口位置等方面。

5.3 设计图纸评审设计方向与会人员展示了设计图纸,并一起进行了评审。

评审主要涵盖了以下内容:•建筑平面图:评审了建筑平面图中的布局和标识,确保符合客户的要求。

•结构图:评审了结构图中的各个构件的布局和连接方式,确保结构的安全性和合理性。

•机电图:评审了机电图中的设备选型和布置,确保满足项目的需求。

6. 会审结果经过会审过程,各方一致认为设计方案和图纸符合项目的要求,并决定将图纸作为基准进行后续施工。

7. 会审结论本次图纸会审的结论如下:1.设计方案和图纸符合项目的要求。

2.图纸被确定为后续施工的基准。

8. 下一步工作在图纸会审结束后,各方将根据会审结果共同进行下一步工作,包括根据图纸进行施工准备、材料采购和施工过程的管理等。

施工图纸会审记录范本

施工图纸会审记录范本
施工图纸会审记录
工程名称
共页第页
会审地点
记录整理人
日期
Hale Waihona Puke 2016年月日参加人员建设单位:广西盛城房地产开发有限公司
设计单位:广西宏亚设计咨询有限责任公司
监理单位:
南宁市建昶建设工程监理咨询有限责任公司
施工单位:河南省亚晨实业有限公司
序号
图纸编号
提出图纸问题
图纸修订意见
1
2
施工图纸会审记录
工程名称
共页第页
序号
图纸编号
提出图纸问题
图纸修订意见
建设单位(盖)
项目负责人:
年月日
设计单位(盖)
项目负责人:
年月日
监理单位(盖)
总监理工程师:
年月日
施工单位(盖)
项目经理:
年月日
1、所有会审图纸均应记录在表内。无意见时,应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。
2、本表一式四份,由施工单位填写、整理并存一份,与会单位会签各存一份。

施工图纸会审记录范本表格

施工图纸会审记录范本表格
年 月 日
监理单位(章)
总监理工程师:
年 月 日
施工单位(章)
项目经理:
年 月 日
1、所有会审图纸均应记录在表内。无意见时,应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。
2、本表一式四份,由监理单位填写、整理并存一份,与会单位会签各存一份。
施工图纸会审记录
工程名称
共页第页
会审地点
记录整理人
日 期
年 月 日
参加人员
建设单位:
设计单位:
监理单位:
施工单位:
序号
图 纸 编 号提出图纸问题图纸Fra bibliotek订意见1
2
施工图纸会审记录
工程名称
共页第页
序号
图 纸 编 号
提出图纸问题
图纸修订意见
4
5
6
7
建设单位(盖)
项目负责人:
年 月 日
设计单位(章)
项目负责人:

图纸会审记录(附填写示例)

图纸会审记录(附填写示例)
施工单位负责人:
年 月 日
设计单位
XXXX建筑规划设计研究院
施工单位
XXXX建设工程有限公司




建设单位
设计单位
监理单位
施工单位
其他单位
会审地点
XXX建筑规划设计研究院
会审日期
20XX年月日




暖施:
1、一次网供热进口位置与图纸设计位置不符,需增加DN200管道、
支架等。
2、地下东单元至中单元间电气桥架与暖管道设计路线冲突,经甲
工程名称设计单位参加人员会审地点图纸会审记录xxxx1商住楼建设单位xxxx房地产开发有限公司xxxx建筑规划设计施工单位xxxx建设工程有限公司研究院建设单位设计单位监理单位施工单位其他单位xxx建筑规划设计20xx年月日会审日期研究院暖施
图纸会审记录
工程名称
XXXX1#商住楼
建设单位
XXXX房地产开发有限公司
方、设计、监理三方现场确定,同意改变该原设计路径,绕行单元进口外侧。
3、地下室采暖,原设计二网管材为热镀锌钢管,因供热公司要求
一网、二网主管均采用无缝管,现二网需变更为无缝管,保温采用聚胺脂发泡保温,具体施工方法参考相关图集。
设计单位负责人:
年 月 日
建设单位负Байду номын сангаас人:
年 月 日
监理单位负责人:
年 月 日

建筑工程图纸会审记录

建筑工程图纸会审记录
设计单位:
(章)
负责人:
日 期:
监理单位:
(章)
总监理工程师:
日 期:
施工单位:
(章)
项目经理:
日 期:
按建筑总说明做。
3
建筑—05
B×4轴与结施—06 B×6轴不一致(相连柱)
4
建施—18
FM5527 无大样。
5
结施—02
大样B—B双柱普通独立基础顶部柱间纵向配筋不明确。
6
结施—03
G×10轴集水井大样垫层为砂垫层或砼。无具体做法说明。
按大样做法。
7
结施—04
地下室柱伸缩缝处11轴12轴、20轴21轴双柱一起浇筑能否?
建筑工程图纸会审记录
工程名称: xxxx
序号
图号
图纸存在问题
答复意见
1
建施—02
建筑设计总说明 三墙体3卫生间反边砼使用C25与结构设计总说明7.5 卫生间反边砼C15, 使用强度不同哪个为准。
按结构设计总说明是做。
2
建施—02
建筑设计总说明 三墙体 1 外墙及楼梯间墙均采用 200 厚烧结页岩多孔砖内墙采用200 厚混凝土空心砌块与结构设计总说明4.1.3 外墙:采用(M5)混合砂浆砌(MU15) 180 厚页岩多孔砖;户内、管井隔墙:(MB5)混合砂浆砌(MU10) 180 厚或120厚混凝土空心砌块:使用厚度不同哪个为准。

图纸会审记录 (2)

图纸会审记录 (2)

图纸会审记录1. 会审背景在项目开展过程中,为了确保施工图纸的准确性和规范性,以及协调各参与方的设计意见,进行图纸会审是必不可少的环节。

本文档记录了图纸会审的过程、讨论的问题以及最终达成的共识。

2. 参与人员•项目经理:张三•结构设计师:李四•建筑设计师:王五•电气工程师:赵六•给排水工程师:钱七•HVAC工程师:孙八3. 会审内容3.1 结构设计图纸•讨论了楼层承重架构的设计方案,结构设计师李四提供了各种方案的比较及优缺点分析。

•张三提出了关于柱和梁连接方式的疑问,李四提供了详细的连接方式,并得到了其他人的认同。

•讨论了地下室的钢筋配筋和梁板连接的细节,达成了一致意见。

3.2 建筑设计图纸•评审了建筑物外观设计方案。

•讨论了大厅的进出口通道设置及安全疏散通道的规划。

•确定了建筑物的主要材料、颜色等。

3.3 电气设计图纸•讨论了照明布置方案,并对每个区域的照明要求进行了梳理。

•确定了配电箱的安装位置及接线方式。

•讨论了紧急照明系统的布置,提出了改进建议,并得到了一致认可。

3.4 给排水设计图纸•讨论了建筑物的供水管道和排水管道的走向及布置。

•确定了疏水排水系统的设计方案,并提出了改善建议。

•讨论了给水设备和排水设备的选择。

3.5 HVAC设计图纸•讨论了供暖和制冷系统的设计方案。

-确定了主要设备的选型,并对送风口和回风口的布置进行了讨论。

•确定了通风系统的设计指标。

4. 问题和解决方案4.1 结构设计问题及解决方案•问题:柱和梁连接方式是否满足强度要求?–解决方案:李四提供了详细的连接方式,并经过计算验证,满足强度要求。

•问题:地下室的钢筋配筋和梁板连接是否符合规范要求?–解决方案:经过讨论,确定了地下室的钢筋配筋方式,并对梁板连接的细节进行了调整。

4.2 建筑设计问题及解决方案•问题:大厅的进出口通道是否满足安全疏散要求?–解决方案:经过讨论,对进出口通道进行了调整,确保符合安全疏散要求。

•问题:建筑物的外观设计是否满足项目要求?–解决方案:经过评审,确定了外观设计方案,并对细节进行了优化。

图纸会审记录范例

图纸会审记录范例

结构工程
1、A轴因受下水管道影响,桩基向北平移1.6m
由设计出具变更图纸
2、J-12/13因原桩基施工时,原山城公司未提供图审回复意见,导致沉降无法设置。
由设计出具变更图纸
3、外门窗套均采用钢筋混凝土现浇
由设计出具变更图纸
4、8-Q因桩基时桩顶标高过低,需接桩处理
桩接好后,桩芯填芯处理高度为1.5m+3.6m,总高度5.1m
图纸会审记录
工程名称
XX
共页
会审地点
记录整理人:
日期
参加人员
建设单位:XX
设计单位:XX有限公司
监理单位:XX理有限公司
施工单位:XX工程公司
审计单位:XX公司
序号
图纸编号
提出图纸问题
图纸修订意见
备注

消防工程
1、原施工图纸已通过图纸审查和消防设计审核,并颁发审核意见书,且桩基已完成。
现根据规范和技术标准要求,在不涉及主体结构变更的情况下,,按现行消防规范标准进行调整,由设计单位出具变更。
由设计出具变更图纸
4、原主体砌体190砖墙
改为主体砌体240砖墙,由设计出具变更图纸
施工单位
设计单位
审计单位
监理单位
建Hale Waihona Puke 单位5、因桩基施工时原始地面标高过低,桩基施工成桩桩顶高程比设计低0.6m
降低承台及基础梁标高,增加±0.00以下土方、柱及墙体0.6m
6、原图纸4轴交q轴为两桩
由设计单位出具变更图纸

其他
1、外立面中的外3饰面墙面10mm,大小200*200mm
水泥砂浆粉刷
2、变形缝做法
由设计出具变更图纸
3、屋檐檐托规格大小,做法

图纸会审、设计交底纪要

图纸会审、设计交底纪要

图纸会审、设计交底纪要一、会议概况会议时间:具体时间会议地点:详细地点参会单位及人员:建设单位:参会人员姓名设计单位:参会人员姓名监理单位:参会人员姓名施工单位:参会人员姓名会议主持人:主持人姓名二、会议目的本次图纸会审及设计交底会议旨在解决施工图纸中存在的疑问和不足之处,确保施工单位能够准确理解设计意图,保证工程施工的顺利进行。

三、设计交底内容(一)工程概况本工程为工程名称,位于工程地点,总建筑面积为具体面积,建筑高度为具体高度。

结构形式为结构类型,基础形式为基础类型。

(二)设计依据1、相关法律法规和规范标准,如《建筑法》、《建筑设计防火规范》等。

2、建设单位提供的设计任务书和相关要求。

(三)设计要点1、建筑专业建筑的功能布局、房间尺寸和层高符合设计要求。

外立面设计考虑了美观性和与周边环境的协调性。

门窗的设置满足通风、采光和使用要求。

2、结构专业结构体系安全可靠,能够承受各种荷载作用。

基础选型合理,满足地质条件和建筑物的承载要求。

主要构件的尺寸和配筋经过计算和优化。

3、给排水专业生活给水系统、排水系统的设计合理,能够满足使用需求。

消防给水系统符合消防规范要求。

4、电气专业供配电系统设计能够满足建筑物的用电负荷。

照明系统的布局和照度符合相关标准。

弱电系统的设置满足智能化管理的要求。

(四)施工注意事项1、严格按照设计图纸和相关规范进行施工,不得擅自变更设计。

2、施工过程中如发现问题,应及时与设计单位沟通,协商解决。

3、做好施工过程中的质量控制和安全管理工作。

四、图纸会审内容(一)建筑专业1、部分房间的门开启方向与疏散要求不符,建议调整。

2、建筑外立面的某些装饰线条施工难度较大,是否可以优化。

(二)结构专业1、框架柱的纵筋布置在某些部位较为密集,影响混凝土浇筑质量,能否适当调整。

2、梁的配筋在个别部位存在不足,需要加强。

(三)给排水专业1、卫生间的排水管道布置与建筑布局存在冲突,需要重新调整。

2、消防栓的位置设置不够合理,影响使用和疏散。

房屋建筑图纸会审记录

房屋建筑图纸会审记录
2、本表一式四份,由施工单位填写、整理并存一份,与会单位会签各存一份。
施工图纸会审记录
工程名称
邻水县飞龙·阅山
共页第页
会审地点
飞龙·阅山项目部会议室
记录整理人
日期
年月日
参加人员
建设单位:邻水县正鼎置业有限公司
设计单位:中煤科工建团重庆设计研究院有限公司
监理单位:
四川华宇建设项目管理有限公司
施工单位:四川飞龙建设集团有限公司
序号
图纸编号
提出图纸问题
图纸修订意见
施工图纸会审记录
工程名称
邻水县飞龙·阅山
共ቤተ መጻሕፍቲ ባይዱ第页
序号
图纸编号
提出图纸问题
图纸修订意见
施工图纸会审记录
工程名称
邻水县飞龙·阅山
共页第页
序号
图纸编号
提出图纸问题
图纸修订意见
建设单位(盖)
项目负责人:
年月日
设计单位(盖)
项目负责人:
年月日
监理单位(盖)
总监理工程师:
年月日
施工单位(盖)
项目经理:
年月日
1、所有会审图纸均应记录在表内。无意见时,应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。

图纸会审记录模板

图纸会审记录模板

图纸会审记录模板一、图纸会审记录的基本信息1、工程名称:_____2、会审日期:_____3、地点:_____4、参加单位及人员:建设单位:_____设计单位:_____监理单位:_____施工单位:_____二、图纸会审的目的和范围本次图纸会审旨在对施工图纸进行全面审查,发现并解决其中存在的问题,确保施工图纸的准确性、完整性和可操作性,为工程的顺利施工提供保障。

会审范围包括建筑、结构、给排水、电气、暖通等各专业图纸。

三、建筑专业图纸会审要点1、建筑总平面图建筑物的定位坐标、标高是否明确。

周边道路、场地的标高与建筑物的关系是否合理。

消防车道、消防登高面的设置是否符合规范要求。

2、建筑平面图轴线、尺寸标注是否清晰准确。

房间的布局、功能是否满足使用要求。

门窗的位置、尺寸、开启方式是否合理。

楼梯、电梯的位置、数量、尺寸是否符合规范。

3、建筑立面图建筑外立面的造型、色彩是否与效果图一致。

外墙装饰材料、做法的标注是否明确。

门窗的样式、位置与平面图是否对应。

4、建筑剖面图建筑物各层的层高、标高是否准确。

梁、板、柱的位置、尺寸与结构图纸是否一致。

楼梯的踏步高度、宽度是否符合规范。

四、结构专业图纸会审要点1、基础平面图基础的类型、埋深、尺寸是否合理。

基础的持力层、承载力特征值是否明确。

桩基础的桩型、桩长、桩径、桩间距是否符合要求。

2、结构平面图梁、板、柱的编号、尺寸、配筋是否清晰准确。

预留孔洞、预埋件的位置、尺寸是否标注清楚。

结构构件的混凝土强度等级是否明确。

3、结构剖面图各层结构的标高、层高是否准确。

梁、板、柱的节点构造是否合理。

楼梯的结构形式、配筋是否符合规范。

4、结构设计说明工程的抗震设防烈度、抗震等级是否明确。

钢材、混凝土等材料的性能要求是否符合规范。

结构计算的主要参数、荷载取值是否合理。

五、给排水专业图纸会审要点室外给排水管网的布置、走向是否合理。

检查井、化粪池的位置、数量是否满足要求。

给排水管道与其他专业管线的交叉处理是否合理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

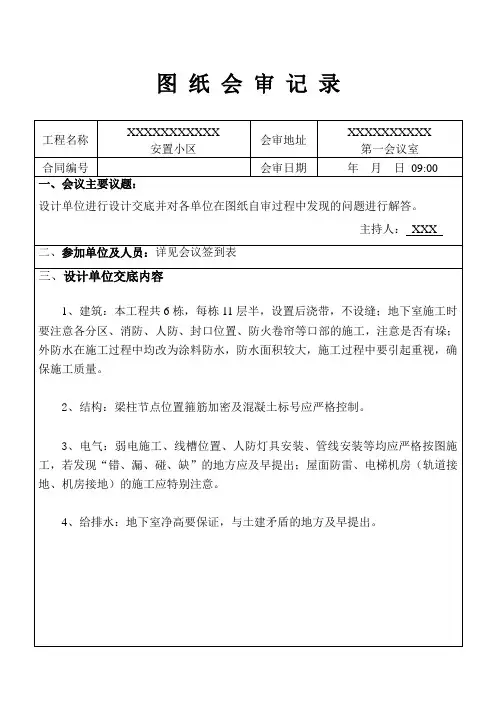

图纸会审记录
5结施12
GJZ15、GYZ10、GAZ20截面配筋与
文字说明根数不符
按平面施工
0 6
结施
18、19
图中6-9轴交E轴KLD(1)20×450
是否应为200×450?3轴~6轴之间
KL25(1)是否应为KL25(2)?
是200×450
07结施11、
20
轴以东负一层采光井边止水钢板与暗柱相碰,无法做,如何处理?
1、①轴交轴处未设梁,应设否?且
G13图中此中间未设柱。

2、~轴交轴~轴中间梁无编号及断面、配筋
8结施22
阁顶层挑檐造型大样中底板厚度为多少?
9结施23
轴、轴外挑斜屋面做法未明确,是否按做?2、
等节点与J29④等节点不符,应按建
施做否?
1、人防负三层⑥、⑧、、轴之间剪力墙为300,期间2只GYZ7断面只有200,是否应增大断面?
2、⑨、轴门洞边设柱400是否可以调整为700?轴以东GYZ19a柱是否应加大至剪力墙边?
3、轴交①-②轴之间DTQ(大样图中为DTQ3)、轴交轴以东DTQ(大样图中为DTQ3),是否应按DTQ3做?
4、轴交-轴之间DTQ1,大样图中为LKQ,按哪个做?
5、楼梯口通风井DTQ1是否可以调整为砖砌,因空间太小无法作业(其余内空700内风井情况同)
工单位项目(专业)技术负责人:项目负责人:
(公章)
(监理工程师)
项目负责人:
(总监理工程师)
(公章)
项目负责人:
(公章)
山东省建设工程质量监督总站监制。

相关文档
最新文档
