台灯调光电路实验报告

模拟电子技术课程设计台灯调光电路班级：电0905-6班学号：20092404姓名：史奕完成日期：2011年7月1日摘要针对这次模电课程设计，我选择了台灯调光电路，我所设计的电路是一个可控硅调节电路，人们可以根据需要选择不同的光照强度。

将调光台灯放在卧室、客厅、书房满足人们的日常生活需求。

使人们的生活和学习更加方便，更加舒心。

选择这个设计电路，主要是考虑到该电路的实用性和可靠性，在该电路中，我采用了可控硅整流元件、4.7uF电解电容、led发光二极管、电位器等元件，其中单向可控硅是MCR100-6，二极管使用1N4007。

灯泡选择的是60W以下的白炽灯。

关键字：可调台灯可控硅目录1．设计内容及要求 (4)1.1 设计目的及主要任务 (4)1.2 设计思想 (4)2. 方案设计与实现 (5)2.1 可控硅原理 (5)2.2 可控硅控制电路的导通 (5)3 各个元件的参数分析与计算 (6)4 台灯调光电路的最终原理图与工作原理 (6)5 台灯调光电路的安装与调试 (7)5.1电路的焊接 (7)5.2 硬件的调试 (8)6 总结及心得体会 (8)7 课程设计评分标准 (9)8 参考文献 (9)9 元件列表 (10)1 设计内容及要求1.1 设计目的及主要任务设计目的：由于台灯调光电路具有很高的使用性、实用性，平时放在卧室里、书房里、客厅里，满足人们的需求，方便人们的生活。

设计任务：通过设计该电路，要充分了解并掌握电路的焊接方法、电路的工作设计原理，在设计电路的过程中，通过上网或查阅参考资料，提高自己独立分析问题、解决问题的能力。

了解各种常见电子器件的特性，学会撰写课程设计报告。

1.2设计思想图1台灯调光电路该方案可根据不同环境对光照的需求不同来调整在不同光强下关闭和打开电灯。

具有很大的实用价值。

2、方案设计与实现2.1 可控硅的原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，可以把它看作由一个PNP管和一个NPN管所组成。

项目8 制作家用调光台灯电路

（即UGK = 0 ）。
G
T1
ig
(2) 晶闸管正向导通后，令其截止
ßig
的方法：
• 加大回路电阻，使晶闸管中电
流小于某一值IH时，正反馈效
K
应不能维持。
IH：最小维持电流
• 减小UAK，使晶闸管中电流小
于精选某pp一t 值IH。
12
晶闸管的工作原理小结
（1）晶闸管具有单向导电性
正向导通条件：A、K间加正向电压，G、K间加触发信号。
G（控制极）
N2
精选ppt K（阴极）
8
工作原理 A
G K 符号
A
A
P1
N1 G
P2 N2
K
精选ppt
P
NN G
PP
N
K 示意图
9
A
P G NN
PP N
K
A
ßßig
T2
G
T1
ßig
ig
精选ppt
等效为由二个三极管组成
K
10
A
ßßig
T2
G
T1
ßig
ig
K
1. UAK > 0 、UGK>0时
T1导通
项目8 制作四人抢答器
❖ 我们经常会遇到控制和调节电路，比如家用电炒锅的温度控制，电机的调速控制，台灯的调光等等，晶体闸流管就是具有控制调节功能的电子器件。
精选ppt
1
知识目标
1.熟悉晶闸管的基本结构、符号、引脚排列、工作特性
2.了解晶闸管在可控整流、交流调压等方面的应用
精选ppt
2
技能目标
（2）晶闸管一旦导通，控制极失去作用

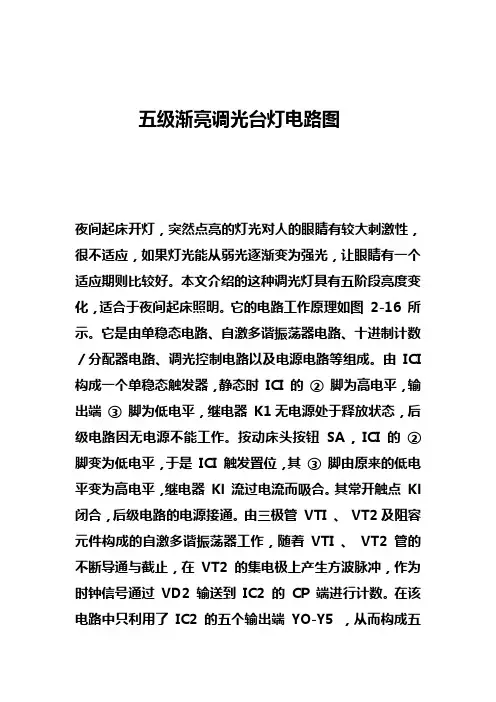

五级渐亮调光台灯电路图

五级渐亮调光台灯电路图夜间起床开灯，突然点亮的灯光对人的眼睛有较大刺激性，很不适应，如果灯光能从弱光逐渐变为强光，让眼睛有一个适应期则比较好。

本文介绍的这种调光灯具有五阶段亮度变化，适合于夜间起床照明。

它的电路工作原理如图 2-16 所示。

它是由单稳态电路、自激多谐振荡器电路、十进制计数／分配器电路、调光控制电路以及电源电路等组成。

由 ICI 构成一个单稳态触发器，静态时 ICI 的②脚为高电平，输出端③脚为低电平，继电器 K1无电源处于释放状态，后级电路因无电源不能工作。

按动床头按钮 SA , ICI 的②脚变为低电平，于是 ICI 触发置位，其③脚由原来的低电平变为高电平，继电器 Kl 流过电流而吸合。

其常开触点Kl 闭合，后级电路的电源接通。

由三极管 VTI 、 VT2及阻容元件构成的自激多谐振荡器工作，随着 VTI 、 VT2 管的不断导通与截止，在 VT2 的集电极上产生方波脉冲，作为时钟信号通过 VD2 输送到 IC2 的 CP 端进行计数。

在该电路中只利用了 IC2 的五个输出端 YO-Y5 ，从而构成五阶段渐亮调光。

接在 IC2 YO-Y5 上的电阻值是不相同的， Yo-Y4 上的电阻值逐渐增大，当相应的输出端变为高电平时，由于阻值不同，导致三极管 VT3 的导通程度有别，从而给予双向可控硅 V 的触发电流大小不同，又使得 VS 的导通程度不同，从而使流过照明灯 H 的电流也不相同，这样就起到了调光作用。

当 IC2 的 Y0～ Y4 依次变为高电平时， H 逐渐由弱光变为较强光。

当 YS 变为高电平时，三极管 VT4 导通，继电器 K2 励磁吸合。

K2 吸合后，其触点 K2-1 闭合，使 K2 自保，不管 VT4 是否导通， K2 始终处于吸合状态。

触点 K2-2 闭合，使双向可控硅 VS 短接，此时 H 的亮度最大，这样经过五阶段的调光后，达到亮度最大的稳定状态。

但由于该电路的前级由单稳态触发器控制，故过一段时间，Kl 释放，其触点 Kl 也随之断开，切断了后级电源，故 H 自动熄灭。

调光台灯电路安装

• 减小UAK，使晶闸管中电流小于某一值IH。
晶闸管的工作原理小结
（1）晶闸管具有单向导电性正向导通条件：A、K间加正向电压，G、K间加触发信号。
（2）晶闸管一旦导通，控制极失去作用若使其关断，必须降低 UAK 或加大回路电阻，把阳极电流减小到维持电流以下。
晶闸管极性的判别
将万用表置R×100Ω或R×1KΩ档，测量晶闸管任意两脚的正、反向电阻。若测得的结果两次都接近无穷大，则被测两脚为阳极和阴极，另外一脚为控制极。然后，用万用表黑表笔接控制极，用红表笔分别碰接另外两个电极测量电阻，电阻小的一脚为阴极，电阻大的为阳极。
ig = ib1
ic1 = ig = ib2
3. 晶闸管截止的条件：
A
(1) 晶闸管开始工作时，UAK加
反向电压，或不加触发信号
ßßig
T2
（即UGK = 0 ）。
(2) 晶闸管正向导通后，令其截止
G
T1
ßig的方法：来自ig• 加大回路电阻，使晶闸管中电
流小于某一值IH时，正反馈效
K
应不能维持。
IH：最小维持电流
工作原理
台灯调光电路原理图
调光台灯电路安装与调试
台灯调光电路原理图
一、二极管的测量
（1）.二极管极性判别
将万用表置于R×lk（或R×100）挡，先用红、黑表笔任意测量二极管两端子间的电阻值，然后交换表笔再测量一次，如果二极管是好的，两次测量结果必定出现一大一小。以阻值较小的一次测量为准，模拟万用表黑表笔所接的一端为正极，红表笔所接的一端则为负极。
G
K
符号
特点：体积小、重量轻、无噪声、寿命长、容量大
1.晶闸管的结构

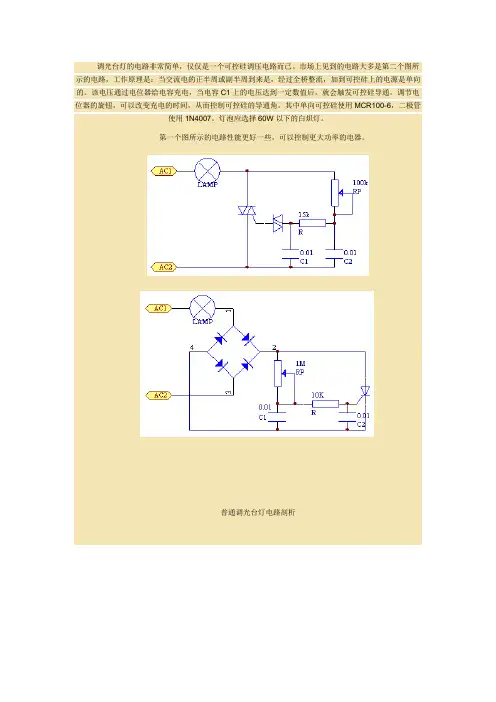

调光台灯的电路

调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管
使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

普通调光台灯电路剖析
第一个电路中，220V交流电源直接通过灯泡、电阻R1、R2对电容C充电，当C两端电压达到双向触发管（DB-3）的导通电压时，双向触发管导通，双向可控硅VS也同时被触发导通，灯泡点亮。

调节R2能改变C的充／放电时间常数，因而改变触发脉冲的长短，改变了VS的导通角（导通程度），
达到调节灯泡亮度的目的。

第二个电路中，由灯泡、开关S、整流管VD1～VD4、单相可控硅VS与电源构成主电路；由电位器RP、电容C、电阻R1、R2构成触发电路。

接通220V交流电源后，经过VD1~VD4全桥整流得到脉动直流电压加至RP，给电容C充电，当C两端电压上升到一定程度时，就会触发可控硅VS导通，灯泡点亮。

同样的，调节RP能改变C的充／放电时间常数，因而改变触发脉冲的长短，改变了VS的导通
角（导通程度），达到调节灯泡亮度的目的。

普通台灯加装触摸调光电路

普通台灯加装触摸调光电路普通台灯加装触摸调光/测光器普通台灯加装下面介绍的控制电路，可使普通台灯升级为“节能+视力保健”型台灯，它具有触摸开关灯、触摸调光和测光功能，非常适合广大青少年学生使用。

电路如图1所示。

其中：虚线左边是台灯原有电路，右边是新增电路。

新增电路主要采用了一块新型专用调光集成电路NB7232。

该集成电路的主要电参数为：工作电压4.5～4.9V，静态电流400μA，可控制50Hz及60Hz交流电。

各引脚功能如下：①脚是电源正端；②脚为灯光亮度渐变控制端，灯光变化一个周期（7.64s），需从该脚引入83个负脉冲——直接从市电相线上取得50Hz交流电正弦波作时钟信号；③脚为内部锁相环路的外接电容器C3输入端；④脚为同步信号输入端，低电平有效，直接取自220V交流电；⑤脚为触摸控制输入端，低电平有效；⑥脚也是触摸控制输入端，高电平有效，因本电路未用而接电源负端；⑦脚为电源负端；⑧脚为双向晶闸管导通角控制输出端，它输出83阶不同的控制信号，调光移相范围41°～159°。

220V交流市电经电阻器R1降压限流、晶体二极管VD2半波整流、稳压二极管VD1稳压及电容器C1滤波后，输出约6V直流电压，作为IC1及晶体三极管VT1、VT2的工作电压。

当人手触摸金属片M 时，人体感应电信号通过保安电阻器R5、R6加到IC1的⑤脚上，使IC1内部电路工作。

当手触时间≤332ms（约1/3s）时IC1的⑧脚输出信号仅控制双向晶闸管VS完成开关任务，即触摸一下M，VS导通，电灯H亮；再触摸一下M，VS截止，电灯H灭。

当人手触摸M时间≥332ms时，VS移相调光，灯光由最亮（159°）逐渐变暗直到微亮（41°），又逐渐向最亮变化，这样变化一周需7.64s。

人手触摸停止，则灯光不再变化而保持这一瞬间的亮度。

下次再开启电灯时仍起始于这一亮度，但灯光亮度变化与上次调光状态相反，即逆向调光。

项目8制作家用调光台灯电路

单相全波可控整流电路
01
02
单相半波可控整流电路
1. 电路及工作原理
u1
u2
uT
uL
A
G
K
RL
uG
2. 工作波形(设u1为正弦波)
t
u2
t
uG
t
uL
t
uT
：控制角
：导通角
u2 > 0 时，加上触发电压 uG ，晶闸管导通。且 uL 的大小随 uG 加入的早晚而变化； u2 < 0 时，晶闸管不通，uL = 0 。故称可控整流。
03
会用万用表简易检测判断单向、双向晶闸管的好坏理解晶闸管应用电路的工作原理，会搭接、调试简单的晶闸管电路
技能目标
双向晶闸管
晶闸管及其应用
普通晶闸管
相关知识
制作家用调光台灯电路
实训项目
技能训练
项目小结
单结晶体管
1.晶闸管简介
A
普通晶闸管
晶闸管的应用
B
晶闸管简介
单向晶闸管结构和符号
01
单向晶闸管工作原理
（单结管由截止变导通所需发射极电压。）
uE<UV 时单结管截止
uE>UP 时单结管导通
单结管符号
E
B2
B1
单结管重要特点
1. UE<UV 时单结管截止；
2. UE>UP 时单结管导通。
单结晶体管振荡电路
R
RC
uO
E
B1
B2
电路组成
振荡波形
uC
t
t
uo
UV
UP
点击此处添加正文，文字是您思想的提炼，请言简意赅的阐述您的观点。

调光台灯电路设计

调光台灯电路设计一、引言调光台灯是一种功能强大的照明设备，它可以根据用户的需求调整亮度，提供适合工作、学习或休息的光线。

本文将介绍一个基于直流供电的调光台灯电路设计。

二、电路设计1.电源部分台灯电路需要一个直流供电电源。

我们可以使用一个稳压器来将输入电压稳定在合适的范围。

以5V为例，我们可以选择LM7805稳压器作为电源控制芯片。

该芯片安装简便，在输入端接入电源线路，输出端连接到电路的供电点即可。

2.光源控制部分为了实现调光功能，我们需要引入一个PWM（脉冲宽度调制）信号来控制LED灯的亮度。

PWM信号的特点是高频率的宽度可变的脉冲，通过调整脉冲宽度的占空比来改变LED的亮度。

为了产生PWM信号，我们可以选择一个微控制器或者专用的PWM控制芯片，如NE555、在本设计中，我们选择使用NE555来产生PWM信号。

基本的NE555电路配置如下：-电源引脚：VCC接电源正极，GND接电源负极。

-触发引脚(TRIG)：接一个输入信号电阻R1，从而将NE555初始设为稳定状态。

-控制引脚(CONT)：接一个变阻器RV1，用于调节脉冲宽度。

-输出引脚(OUT)：接一个输出电阻R2和一个二极管D1，然后将LED灯并联连接。

该电路中，可通过调节变阻器的阻值来改变输出脉冲的宽度，从而控制LED灯的亮度，实现调光效果。

3.保护功能部分为了保护电路，在电路的输入端和输出端分别添加保护元件。

-输入端：我们可以使用快恢复二极管，用于防止过电流和反向电压。

-输出端：我们可以使用限流电阻，用于限制输出电流，避免LED灯过载烧坏。

4.控制部分为了方便用户对灯光亮度的控制，可以在电路中添加一个旋钮或按钮控制器。

当用户旋转旋钮或按下按钮时，控制器将产生一个控制信号，该信号作为输入连接到PWM信号控制引脚或者电源控制芯片。

三、总结以上是一个基于直流供电的调光台灯电路设计方案。

通过合理选择和配置电源、光源控制、保护和控制部分的元件，我们可以实现台灯的调光功能，并提供适合不同需求的灯光亮度。

调光台灯电路原理图

调光台灯电路原理图
2008年01月31日 09:42 本站原创作者：本站用户评论（1）
关键字：
调光台灯电路图一：
调光台灯的典型电路如附图所示。

主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。

UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。

调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。

另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。

它们的工频阻抗很小，不会影响灯光的亮度。

调光台灯电路图二：
非常好我支持^.^
(144) 27.60%
不好我反对。

调光台灯电路

它的主电极T1和T2无论加正向电压还是反向电压，其门极G的触发信号无论是正向还是反向，它都能被“触发”导通。 3、双向晶闸管的电极识别及质量判别
第十一页，共29页。
• 1）首先确定T2：门极G与T1之间的距离较近，其正、反向电阻都很小，用万用表“R×1”挡测量G～T1间的电阻仅几十欧，而G～Ｔ2、Ｔ1～Ｔ2之间的反向电阻均为无穷大。那么，当测出某脚和其他两脚都不通，就能确定该脚为T2极。有散热板的双向晶闸管T2极往往与散热板相通。
URM 2U2 1cos
UL0.4U 52 2
IT =IL
IL
UL RL
第十六页，共29页。
二、单相桥式可控整流电路
• 1、认识单相桥式可控整流电路
a）变压器二次侧电压
图7-13 单相桥式可控整流电路
图7-14 工作波形图
b）触发脉冲
c）输出波形
第十七页，共29页。
• 2．工作原理 • （1）u2为正半周时，二极管VD1、VD4承受正向电压，VD2、
的正向压降)。
• 3．利用单结晶体管和RC电路组成的振荡电路可以为
晶闸管提供触发信号。
• 4．单结晶体管的常用型号有BT31、BT33、BT35等，引脚排列如图7-19所示。
第二十五页，共29页。
操作指导
• 1. 认识调光灯电路结构及工作过程
第二十六页，共29页。
• 工作过程：
• 接通电源后，交流电经桥式整流后给单向晶闸管阳极提供正向电压，并经过R2、R3加在单结晶体管的基极上，同时经过电阻R1、RP和R4给电容器C充电，当C两端的电压大于单结晶体
调光台灯电路
第一页，共29页。
看一看：调光灯电路
内部电路实物示意图

调光台灯电路设计报告

调光台灯电路设计报告1. 引言台灯是我们日常生活中经常使用的一种照明装置，它不仅能为我们提供光线照明，还可以通过调光功能满足不同的照明需求。

本设计报告将介绍一个调光台灯电路设计方案，该电路通过使用调光开关和调光元件来达到调节亮度的功能。

2. 设计原理调光台灯电路的设计原理是基于PWM（Pulse Width Modulation）调光技术。

PWM是通过调节信号的占空比来控制电路输出的亮度。

当占空比为100%时，电路输出的亮度最大，为0%时，电路输出的亮度最小。

通过调节占空比的大小，可以实现不同亮度的调节。

电路主要由以下几个部分组成：2.1 调光开关调光开关是通过控制电路接通和断开来实现亮度的调节。

当调光开关处于开启状态时，电路连接，可通过调整占空比来改变亮度。

而当调光开关关闭时，电路断开，灯光熄灭。

2.2 调光元件调光台灯电路中的调光元件是一个可变电阻器，通过调整电阻值来改变电路的亮度。

当电阻值较大时，电流通过的路径较小，电路亮度较低；而当电阻值较小时，电流通过的路径较大，电路亮度较高。

2.3 PWM调光电路PWM调光电路是通过改变信号的占空比来实现亮度的调节。

其中，占空比定义为高电平持续时间与周期时间之比。

当占空比为50%时，高电平与低电平时间相等，即输出的等效电压为输入电源电压的一半。

调光电路中使用的PWM调光模块可以通过改变输入信号的占空比来调节输出电路的亮度。

该模块可以由嵌入式控制器或专用的PWM芯片实现。

3. 电路设计调光台灯电路的设计如下图所示：![调光台灯电路设计图](circuit_design.png)电路中的调光开关控制电路的连接和断开，调光元件通过调整电阻值来改变电路亮度。

PWM调光电路控制输出电路的亮度。

4. 实现过程为了实现调光台灯电路，我们需要进行以下几个步骤：4.1 选择调光元件根据设计需求，选择一个合适的可变电阻器作为调光元件。

可以选用电位器或可调电阻来实现。

4.2 设计PWM调光电路根据设计需求，选择一个合适的PWM调光模块。

第七单元、家用调光台灯电路的安装与调试

第七单元、家用调光台灯电路的安装与调试七、家用调压式调光台灯的安装与调试内容提要家用调光台灯的安装与调试教学目的要求掌握家用调光台灯的安装与调试知识能力结构具有合理选择和检测元器件的技能；正确使用元器件的技能；电子产品的安装技能教学重点难点重点：元器件的选择，电路的安装与调试难点：电路工作原理的理解；简单电子产品的维修技术素质教育关注点实际的操作技能教学手段方法课堂讲授和实训授课记录（时间、班级、分析）时间: 班级:分析经过对电子元器件的基础知识和一些基本电路的学习，学生已经掌握了一些电子技术的基本知识，但对电子元器件的选择，电子元器件的安装，测试及装配，具有一定的难度，是对学生所学知识的一次综合性的检验，在整个教学中占有非常重要的位置，有利于培养学生的动手能力。

整机电子产品的安装与调试以及故障的排除是新内容，也是《电子技能与实训》重点内容，所以此章内容是重点之重。

教学内容进程设计1、组织教学：维持秩序,清点人数2、导入新课3、讲授新课第二节家用调光台灯的安装与调试一、电路工作原理调压式调光电路原理图1、单结晶体管（1）伏安特性（2）分压比（K断开）（3）单结晶体管组成的振荡电路双基极二极管的工作原理将双基极二极管按图2(a)接于电路之中，观察其特性。

首先在两个基极之间加电压U BB，再在发射极E和第一基极B1之间加上电压U E，U E可以用电位器R P进行调节。

这样该电路可以改画成图2(b)的形式，双基极二极管可以用一个PN结和二个电阻R B1、R B2组成的等效电路替代。

图2 双基极二极管的特性测试电路当基极间加电压U BB时，R B1上分得的电压为式中称为分压比，与管子结构有关，约在0.5～0.9之间。

2.当U E＝U BB＋U D时，单结晶体管内在PN结导通，发射极电流I E突然增大，U D 为单结晶体管中PN结的正向压降，一般取U D＝0.7V。

在单结晶体管中PN结导通之后，从发射区（P区）向基压（N区）发射了大量的空穴型载流子，I E增长很快，E和B1之间变成低阻导通状态，R B1迅速减小，而E和B1之间的电压U E也随着下降。

自动调光台灯电路工作原理

自动调光台灯电路工作原理本文介绍了一种自动调光台灯，它有一只光电探头放在书本附近，可使书本上的照度自动调到合适的数值，既可减少手动调光的麻烦，又可保护视力。

同时，它具有稳光功能，当电源电压波动时，台灯亮度保持不变。

如果要象普通调光台灯一样调光，只要改变探头和灯泡的距离即可，使用起来十分有效。

电路工作原理：电路如图152所示。

交流电压经桥堆整流后，一路经R1由稳压管VD钳位后得9V的脉动直流电压供控制电路使用；另一路加到电灯H和可控硅VS两端。

改变VS的导通角即可改变电灯H的亮度；H中通过的是脉动直流电流。

控制电路使用脉动直流电源可保证输出的触发脉冲与可控硅VS的阳极电压同步。

图152图152中光敏电阻RG用作探头。

VT1(9012)、R2、R3等组成误差放大器，VT1实质上起到一个可变电阻的作用。

VT2(BT33)、C1等组成张弛振荡器，作为VS 的触发电路。

当探头处的照度发生变化时，如改变探头和灯泡的距离使探头处照度降低，则RG的阻值增大，VT1的基极电位降低，其集电极电流增加，从而使C2的充电时间缩短，使触发脉冲相位前移、VS导通角增大，灯的亮度增加；反之，当探头处照度增加时，会使灯的亮度减弱。

可见若探头处的照度基本保持不变，就可实现自动调光的目的。

同上分析，在探头位置不变的情况下，当电源电压发生波动时，也能使灯的亮度保持不变，起到稳光作用。

C1、L组成噪音滤波电路，可抑制对其他电子设备的射频干扰。

元件选择与安装调试：整流桥堆用1A/400V的；VS用1A/400V的单向可控硅；VT2用分压比η＜0.7的单结晶体管，如BT33B，其基极间电阻Rbb应尽量大一些，以控制电路的总电流。

光敏电阻RG电好选用亮阻在5～10KΩ之间的，如MG4354、MG4534等。

整个装置除RG外可装在台灯的底座内。

RG用两根导线引出装在带透明窗内的塑料盒内作探头用。

调试工作应在自然光线较暗的情况下进行。

调试时将探头放在离灯泡40～50cm处，调节R4，亮度应明显发生变化。

项目三调光台灯电路的制作与调试

项目三调光台灯电路的制作与调试
调光台灯电路是一种无源调光电路，在普通电路中，可以实现调节灯光，调节台灯明暗度的功能。

本文介绍调光台灯电路的制作与调试的方法。

首先，在调光台灯电路中，需要使用一枚双向三极管（PNP或NPN），一个电阻（R1）和一个电容（C1）。

首先，将三极管、电阻和电容安装在
电路板上，然后将台灯安装在电路板上。

其次，考虑到台灯的安全性，在调光台灯电路中，需要添加一个压限
熔丝，并将其安装在电路板上。

熔丝的主要作用是防止由于调光台灯电路
中出现的过载情况而熔断。

随后，为了使电路更稳定可靠，在调光台灯电路中，还要安装一个调
节器，从而实现调节灯光功能，使得台灯的明暗度可以根据调节器的调节
来调节。

最后，将所有电子元件和台灯连接起来，检查每个元件的连接状况是
否正常，同时将电路与电源连接起来，并进行充分的测试和调试，确保电
路的稳定性和可靠性。

总的来说，调光台灯电路的制作和调试都是相当复杂的过程，只有针
对每个元件进行恰当的安装和连接，才能使整个系统稳定工作。

此外，多
次测试和调试也是必不可少的，可以有效的确保系统可靠性和稳定性。

BT33型调光台灯电路的制作

BT33型调光台灯电路的制作一、电路工作原理下图为调光台灯电路，可使灯泡两端交流电压在几十伏至二百伏范围内变化，调光作用显著。

图一、家用调光台灯电路图二、单结晶体管符号1．单结晶体管和单向晶闸管（1）单结晶体管单结晶体管有两个基极，仅有一个PN结，故称双基极二极管或单结晶体管。

图二所示是单结晶体管的图形符号，发射极箭头倾斜指向b1，表示经PN结的电流只流向bl极。

国产单结晶体管有BT31、BT32、BT33、BT35等型号。

单结晶体管在一定条件下具有负阻特性，即当发射极电流I增加时，发射极电压Ve反而减小。

利用单结晶体管的负阻特性和RC充放电电路，可制作脉冲振荡器。

单结晶体管的主要参数有基极直流电阻Rbb和分压比。

Rbb是射极开路时b 1、b2间的直流电阻，约2～10kW，Rbb阻值过大或过小均不宜使用。

另外一个是b1、b2间的分压比，其大小由管内工艺结构决定，一般为0.3～0.8。

（2）单向晶闸管晶体闸流管又名可控硅，简称晶闸管。

广泛应用于无触点开关电路及可控整流设备。

晶闸管有三个电极：阳极A、阴极K和控制极G。

图三（a）、（b）所示是其电路符号和内部结构。

单向晶闸管有以下三个工作特点：①晶闸管导通必须具备两个条件：一是晶闸管阳极A与阴极K间必须接正向电压。

二是控制极与阴极之间也要接正向电压；②晶闸管一旦导通后，降低或去掉控制极电压，晶闸管仍然导通；③晶闸管导通后要关断时，必须减小其阳极电流使其小于晶闸管的导通维持电流。

晶闸管的控制电压Vc和电流Ic都较小，电压仅几伏，电流只有几十至几百毫安，但被控制的电压或电流却可以很大，可达数千伏、几百安培。

可见晶闸管是一种可控单向导电开关，常用于弱电控制强电的各类电路。

图三、晶闸管符号和内部结构2．电路调光原理图一中，VT、R2、R3、R4、RP、C组成单结晶体管张弛振荡器。

接通电源前，电容C上电压为零。

接通电源后，电容经由R4、RP充电，电容的电压V逐渐升高。

光照控制自动调光台灯电路设计与分析

光照控制自动调光台灯电路设计与分析引言：随着人们对居住环境要求的提高，台灯作为一个常用的家居照明设备，其功能也在逐渐升级。

传统的台灯只能通过手动开关或旋钮来调节亮度，而现代的台灯往往带有自动调光功能，可以根据环境光照的强弱来自动调节亮度。

本文将详细介绍光照控制自动调光台灯电路的设计与分析。

设计目标及原理：该电路的设计目标是实现根据环境光照强度自动调节台灯亮度的功能。

当环境光照强度较弱时，台灯亮度增加；当环境光照强度较强时，台灯亮度减小。

实现该功能的原理如下：1.使用光敏电阻作为光照传感器，光敏电阻的电阻值与光照强度成反比，即光照越强，电阻越小。

2.将光敏电阻连接到一个模拟电路，通过对光敏电阻的电阻值进行测量，可以获取到当前环境光照强度的信息。

3.将环境光照强度的信息转换为控制台灯亮度的信号，并通过一个可调电阻来调节台灯的亮度。

4.根据光照强度的变化，实时调节台灯的亮度。

电路设计与分析：1.光敏电阻和模拟电路的设计：光敏电阻可以通过将其连接到一个电桥电路（由四个电阻组成）来进行测量。

电桥电路的作用是将光敏电阻的电阻值转换为电压信号。

根据电桥的测量结果，可以通过一个运算放大器对信号进行放大和处理，以便后续的控制。

2.可调电阻和台灯控制电路的设计：可调电阻可以通过调节电阻值来控制台灯的亮度。

将可调电阻与台灯控制电路相连，可以根据其电阻值的变化来控制台灯的亮度。

台灯控制电路可以使用 Triac 或 MOSFET 调光器来实现。

3.控制算法的设计：根据光照传感器的反馈信号和用户设定的亮度范围，设计一个控制算法来实现自动调光功能。

该算法可以根据光照强度的变化，实时调节台灯的亮度。

优缺点及应用场景：该电路设计具有以下优点：1.高度智能化：根据环境光照强度自动调节台灯亮度，无需人工干预。

2.节能环保：根据环境光照强度调节台灯亮度，可以有效节省能源。

3.调光范围广：可根据用户设定的亮度范围来调节台灯亮度，满足不同用户的需求。

三合一调光电路原理

三合一调光电路原理哎呀，说起这个三合一调光电路原理啊，我得先吐槽一下，这玩意儿听起来就挺复杂的，对吧？但我保证，我会尽量用大白话给你讲清楚，就像咱们平时聊天一样。

记得有一次，我在家里捣鼓我的台灯。

那台灯挺旧的，调光功能有点问题，我就想自己动手修一修。

说真的，我那时候对电路是一窍不通，但好奇心驱使着我，我就硬着头皮上了。

首先，我得找到那个调光电路。

我打开台灯的底座，里面乱七八糟的电线让我头大。

但是，我注意到有一个小盒子，上面有三个旋钮，这应该就是调光电路了吧。

我小心翼翼地把盒子拆下来，生怕弄坏了什么。

然后，我开始观察这个电路。

它有三个部分，一个是调光器，一个是电阻，还有一个是灯泡。

调光器其实就是一个可变电阻，你扭动它，电阻值就会变化。

电阻呢，就是控制电流通过的量，电流少了，灯泡自然就暗了。

灯泡嘛，大家都知道，电流通过它，它就亮了。

我试着扭动调光器，发现灯泡的亮度真的跟着变化。

原来，调光器通过改变电阻值，间接控制了流过灯泡的电流。

这就是三合一调光电路的基本原理。

但是，我的台灯调光器有点问题，有时候扭到头了，灯泡还是不亮。

我检查了一下，发现是调光器的接触不太好。

我就用砂纸轻轻打磨了一下接触点，然后又试了试，嘿，这下好了，灯泡能正常调光了。

通过这次修理台灯的经历，我对三合一调光电路有了更深的理解。

其实它并不复杂，就是通过改变电阻来控制电流，从而调节灯泡的亮度。

虽然听起来有点技术性，但只要你细心观察，动手实践，就能发现其中的奥秘。

所以啊，下次如果你的台灯不亮了，或者亮度调节有问题，不妨自己动手试试。

说不定，你也能像我一样，发现三合一调光电路的有趣之处呢。

毕竟，生活中处处都有科学，只要我们用心去发现。

家用台灯调光电路

9
家用台灯调光电路
实训：台灯调光实验电路
10
实训：台灯调光实验电路
11
电路组成介绍：
电源：220V交流电。
负载：灯泡HL，25W 220V。
开关：RP1B与电位器RP1A联动。 VD1----VD4：4个整流二极管组成桥式整流电路，因后边的电路要在直流下工作。
可控硅（VS或VD5）：控制电路电流大小。
VD1----VD4：4个整流二极管组成桥式整流电路，因后边的电路要在直流下工作
13
4个整流二极管注意正负极
电容
负极
可控硅
2条连接线插入焊接
单结三极管，注意对准缺口
(5环电阻)R1=51K（绿棕黑红）R2=300（橙黑黑黑）R3=100(棕黑黑黑)R4=18K（棕灰黑红）（看前4环）
电位器，中间2 点是开关
家用台灯调光电路
台灯调光电路就是利用一个电位器的调整，通过一个单结晶体管（单结三极管），调整通过电灯灯丝的电流大小，而达到调整灯的亮度大小。
1

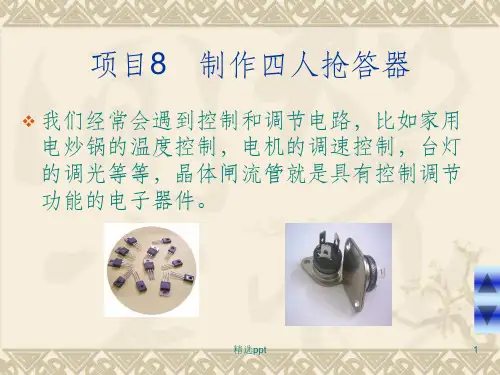

1、晶闸管（可控硅）的认识
外形类似三极管
2
有3个PN结；4个区
3
三极管有2个PN结；3个区
C 集电极
集电结
N
B
P
基极
N
发射结
E
发射极
4
作用类似于水龙头
14
15
16控制水流的大小来自A相当于水龙头入口， K—出口，G—阀柄
流出
入口
K
流入
A
G
出口
控制电流的大小
5
大功率可控硅
6
2、单结晶体管的认识：一个PN结，3个极。
7
单结晶体管又称基极二极管，它是一种只有

台灯调光的原理

1966年IngoMaurer受惠于波普艺术设计了其第一件作品：一款拥有有巨大灯泡的台灯，完成了其向电灯的发明者爱迪生的敬礼。

此后的30多年间，IngoMaurer 一直为光――简单之美的诗意追求而不断创造。

1992年，Lucellino带着诗意的天使翅膀飘落人间――这也是IngoMaurer最受赞誉和畅销的作品。

工作在慕尼黑的“诗人”既不是极简主义者也不种牢牢守着那些设计理论的设计师。

只有对“无限多样性”的追求才是IngoMaure的一件件作品所要平静地阐发的。

对他而言，设计不过是一种可以从日常生活就能获取灵感的有趣科学。

一件件的作品的创作可以说也就是一次次和灵感的偶遇，IngoMaurer用他安静的敏锐将它们（灵感）捕获，再用他诗人的气质将一切的美展现给一双双为之闪亮的双眸。

而IngoMaure对光的材料的研究尝试和革新才是其塑造一件件诗意作品的前提。

从还在学生时代作学校的印刷工起Ingo就一直思考这用“纸”来塑造光的形状。

1980年的Lampampe和1997年的Zettel‟z就是来于纸的创造。

而对织物的运用以及塑造雕塑般的视觉效果则是Ingo设计中的又一大特色。

而IngoMaure还走在技术的前沿，是一个“先锋诗人”。

LED（发光二极管）技术刚出现，IngoMaure马上就把其运用到了LaBellissimaBrutta（1997）的设计上，让新技术散发诗的光芒。

其后作品ohoodoo(1999),Stardust(2000)和El.E.Dee(2001)的设计则无一不继续延续了IngoMaure试验风格和技术先锋的诗意设计美学。

[台灯]台灯220V电源电压经变压器T降压后输出12V的交流电压，经二极管VD1～VD4整流、电容C1滤波后，由可调稳压集成块LM317稳压，输出稳定的可调电压供白色发光管LED1~LEDl5使用。

为了能使灯光可调，这里由三极管VT和电位器RP1等元件组成输出电压调节电路。

亮度稳定的调光台灯

亮度稳定的调光台灯该调光台灯不但灯光亮度可调，而且调整后的亮度不因电网电压波动而变化。

工作原理电路如右图所示。

由R2、RPl和C1组成的阻容移相电路决定可控硅的导通角。

当C1两端电压经R2、RPl充电上升到双向触发管的导通电压时，双向可控硅VS被触发导通，当交流电过零时，双向可控硅自行关断，调节RPl可改变C1的充电时间，从而改变双向可控硅在交流电正、负半周时的导通角，以便得到需要的亮度。

图中R3、RP2及光敏电阻R4串联后和C1并联。

在R3、RP2固定的情况下，分流的大小由光敏电阻R4的阻值来决定。

当电网电压上升，灯光亮度增加;光敏电阻R4受到的照度增大，阻值减小，分流增大。

C1两端电压上升变慢，可控硅导通角减小，灯光亮度下降;反之当电网电压下降;灯光变暗，光敏电阻R4受到照度减小，阻值增加，分流减小，C1两端电压上升加快，可控硅导通角增大，输出电压增加，灯光的亮度也相应增加，这样就自动地将输出电压稳定在需要数值，保证了灯光亮度不变。

元器件选择与制作双向可控硅VS可选3A,400V的。

RPl为47KΩ带开关电位器。

双向触发管可用日光灯启辉器氖泡代用。

其它元件无特殊要求。

光敏电阻R4可安装在台灯的装饰品上，要求能受到台灯的光照。

调试时，先将RP2调到最小值，并用纸挡住光线，使光敏电阻不受灯光照射，接通电源，调节RPl使灯光处于最亮。

然后将纸拿开，如灯光稍有变化，说明此时RP2不需调节。

如在R4受照后亮度不变则应调节RP2使灯光稍有下降即可。

如R4受照后，亮度变化很大，则应增加R3的阻值，RP2经一次调整后不需再调。
