钢筋配料计算实例【例4.1】某建筑物简支梁配筋如图4.17所示,试计算钢筋下料长度。

共10根)钢筋保护层取25mm。

(梁编号为L1【解】1.绘出各种钢筋简图(见表4.8)表4.8钢筋配料单Φ6:91.78Kg; Φ12:112.60kg; Φ25:1049.19kg合计91.783203212986φ(5)262.72101682425φ(4)262.72101682425φ(3)112.60202634012φ(2)523.75202680225φ(1)L 1梁(共10根)质量(kg)合计根数单根根数下料长度(mm) 直径(mm) 钢号简图钢筋编号构件名称2.计算钢筋下料长度①号钢筋下料长度(6240+2×200-2×25)-2×2×25+2×6.25×25=6802(mm)②号钢筋下料长度6240-2×25+2×6.25×12=6340(mm)③号弯起钢筋下料长度上直段钢筋长度240+50+500-25=765(mm)斜段钢筋长度(500-2×25)×1.414=636(mm)中间直段长度6240-2×(240+50+500+450)=3760(mm)下料长度(765+636)×2+3760-4×0.5×25+2×6.25×25=6824(mm)④号钢筋下料长度计算为6824mm。

⑤号箍筋下料长度宽度200-2×25+2×6=162(mm)高度500-2×25+2×6=462(mm)下料长度为(162+462)×2+50=1298(mm)。

钢筋下料全套计算公式及实例

钢筋下料全套计算公式及实例

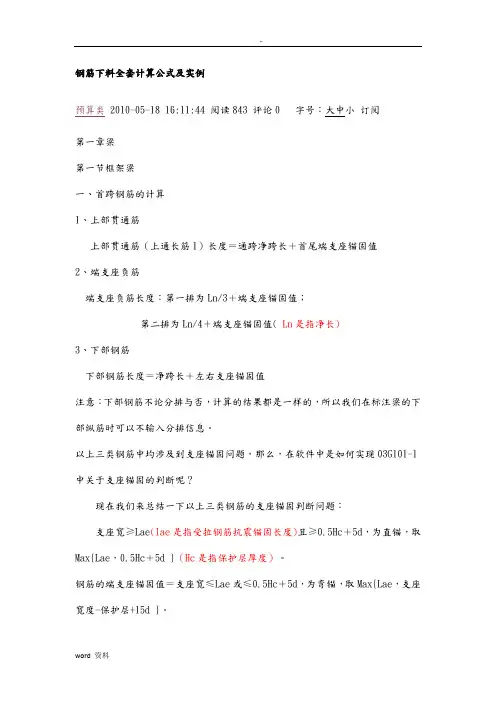

钢筋下料全套计算公式及实例预算类 2010-05-18 16:11:44 阅读843 评论0 字号:大中小订阅第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值( Ln是指净长)3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae(lae是指受拉钢筋抗震锚固长度)且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }(Hc是指保护层厚度)。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋G构造钢筋:构造钢筋长度=净跨长+2×15dN抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

钢筋下料长度计算例题

钢筋下料长度计算例题

钢筋下料长度计算例题钢筋下料长度应根据构件尺寸、混凝土保护层厚度,钢筋几何形状和钢筋弯钩增加长度等条件进行计算。

1、提到钢筋下料计算,一般都会涉及“量度差值”或“弯曲调整值”这两个概念。

一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有,但是非特殊角度,譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。

2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。

现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d,已经有12d,16d等各种不同弯曲直径的要求,现有文献上很少考虑这种变化了的要求。

3、钢筋在弯曲成型时,外侧表面纤维受拉伸长,内侧表面纤维受压缩短,钢筋中心线的长度保持不变。

4、电脑的应用和AutoCAD业已在业界普及,专业计算器的编程计算功能也日益强大。

鉴于上述几点因素,我们认为依据工程施工图设计文件,用AutoCAD或徒手绘制一些简单的计算辅助图形,直接进行基于中心线长度的钢筋下料长度计算,可以有效指导钢筋下料。

180°弯钩增加6.25d的推导现行规范规定,Ⅰ级钢的弯心直径是2.5d钢筋中心线半圆的半径就是2.5d/2+d/2=1.75半圆周长为1.75dπ=5.498d取5.5d 平直段为3d所以180度弯钩增加的展开长度8.5d-2.25d=6.25d90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d)现行规范规定,抗震框架纵向钢筋锚固需要≥0.4laE+15d,同时规定,当纵向钢筋直径≤25mm时,弯心内半经≥6d;当纵向钢筋直径>25mm时,弯心内半经≥8d,首先我们推导纵向钢筋直径≤25mm时需要的展开长度。

弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d, 90°圆心角对应的圆周长度=13dπ×90°/360°=10.21d。

钢筋下料长度计算案例教案例题答案

钢筋下料长度计算案例教案例题答案

例题:某混凝土框架结构,抗震等级为2级,设防烈度为8度。

框架柱如下图。

框架梁截面300*600,主筋直径25mm,保护层厚度25mm,梁居柱中心,轴线居梁中心;框架柱混凝土强度等级C30,纵向受力钢筋等级HRB400,箍筋等级HPB300,保护层厚度25mm;现浇板厚110mm;基础底板钢筋直径16mm,双向布置,保护层厚度40mm;柱主筋采用直螺纹链接;箍筋采用闪光对焊封闭箍筋,箍筋90°弯心直径4d。

计算角柱KZ1的下料长度。

(1)基础插筋()()aEj j aE l h mm h mm l 1000320042001012204015.11.1=-==⨯⨯⨯=基础高度抗震锚固长度柱侧保护层厚度>5mm ,选择基础插筋构造二。

基础插筋○1=基础高度-底板保护层厚度-基础底板钢筋直径*2-90°弯钩量度差值+15d+(负1层净高)/3○18Φ20()mm l 20493260020152029.22164010001=+⨯+⨯-⨯--=(备注:90°弯钩弯心直径5d)基础插筋○2=基础高度-底板保护层厚度-基础底板钢筋直径*2-90°弯钩量度差值+15d+35d+(负1层净高)/3○28Φ20()mm l 274920353260020152029.22164010002=⨯++⨯+⨯-⨯--=(2)负1层钢筋负1层钢筋○3=负1层层高-(负1层净高)/3+1层非搭接区长度非搭接区长度=max{1层净高/6;h c ;500}○316Φ20()mm l 29836/39003/260032003=+-=(3)其他非顶层钢筋○4=本层层高-本层非搭接区长度+上1层非搭接区长度 ○416Φ20 ()mm l 43505006/390045004=+-=(4)顶层钢筋(柱外侧钢筋配筋率不大于1.2%)p59页节点○B ,p60页节点○A ○5=本层净高-本层搭接区长+1.5l ab○54Φ20 ()mm l 330020405.150026005=⨯⨯+-=○6=本层层高-本层搭接区长度-梁保护层厚度-梁上部主筋直径+12d -90°弯钩量度差值(弯心直径6d )○64Φ20 ()mm l 28402051.22525201250032006=⨯---⨯+-=○7=本层净高-本层搭接区长-35d+1.5l ab○75Φ20 ()mm l 2600203520405.150026007=⨯-⨯⨯+-=○8=本层层高-本层搭接区长度-35d-梁保护层厚度-梁上部主筋直径+12d-90°弯钩量度差值○83Φ20 ()mm l 214020352051.22525201250032006=⨯-⨯---⨯+-=(5)箍筋箍筋单根下料长度计算 箍筋根数计算○9大箍筋的计算Φ10@100/200,皮数=12+7+19+12+19+6+10+3=88(皮) ()()mm l 17881016.125825005009=⨯-⨯-⨯+=单根长○10小箍筋的计算Φ10@100/200,皮数=12+7+19+12+19+6+10=85(皮);根数85*2=170根 箍筋内净高=500-25*2=450(mm )箍筋内净宽=(500-25*2-20)/4*2+20=235(mm )()mm l 13581016.1223545010=⨯-⨯+=)(单根作业:某混凝土框架结构,抗震等级为2级,设防烈度为8度。

(完整word版)梁板钢筋的下料长度计算及例题

(完整word版)梁板钢筋的下料长度计算及例题

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层(一般25)+上弯勾尺寸180度弯勾=6.25d90度弯勾=3.5d45度弯勾=4.9d再咸去度量差:30度时取0.3d\ 45度0.5d\60度1d\90度2d \ 135度3d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度:外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(25保护层)*2/箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值(表1)式中箍筋周长=2(外包宽度+外包长度);外包宽度=b-2c+2d;外包长度=h-2c+2d;b×h=构件横截面宽×高;c——纵向钢筋的保护层厚度;d——箍筋直径。

箍筋调整值见表1。

2.计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm,梁内配筋箍筋φ6@150,纵向钢筋的保护层厚度c=25mm,求一根箍筋的下料长度。

解:外包宽度= b-2c+2d=250-2×25+2×6=212(mm)外包长度=h-2c+2d=500-22×25+2×6=462(mm)箍筋下料长度=箍筋周长+箍筋调整值=2(外包宽度+外包长度)+110(调整值)=2(212+462)+110=1458(mm)≈1460(mm)(抗震箍)错误计算方法1:箍筋下料长度=2(250-2×25)+2(500-2×25)+50(调整值)=1350(mm)(非抗震箍)错误计算方法2:箍筋下料长度=2(250-2×25)+2(500-2×25)=1300(mm)梁柱箍筋的下料,在施工现场,如果给钢筋工一个总长=2b+2h-8c+26.5d 的公式,钢筋工不是太欢迎;如果将梁的已知保护层直接代入公式,使表达方式简单一些,钢筋工就容易记住。

【资料】钢筋下料计算例题汇编

【资料】钢筋下料计算例题汇编

钢筋下料长度= 外包尺寸+ 端部弯钩-量度差值( 45° )
=[2×(390 +564)+ 4400]+(6.25 ×18)×2-(0.5×18)×4
=(1908 + 4400)+225-36=6497mm
3
890
890
(4)④号钢筋为1Φ18,下料长度为:
3400
端部平直段长= (400+500)- 10 = 890mm
斜段长=(450 - 25×2)÷sin45°=564mm
中间直段长=6000 -10×2 -890×2 -400×2 =3400mm
钢筋下料长度= 外包尺寸+ 端部弯钩-量度差值( 45° )
=[2×(890 +564)+ 3400]+(6.25 ×18)×2-(0.5×18)×4
=6308+225-36=6497mm
4
412
162
(5)⑤号钢筋为Φ6,下料长度为: 宽度外包尺寸= (200-2×25)+2 × 6 = 162mm 长度外包尺寸= (450-2×25)+2 × 6 = 412mm 箍筋下料长度= 2×(162 +412)+14 × 6- 3×(2×6) =1148+84-36=1196mm 箍筋数量=(6000 - 10 × 2)÷200 +1 ≈ 31(个)
5
(6)钢筋加工配料单
构构构构
构 构 构 L–1 构 构 构 构 -构 构构构5
构构
构构构构

构构构构
构 构 mm 构 构
18
Φ
构构 构构 构构m 构构
6. 21
2

10
Φ
6. 11
2

18
Φ
6. 49
1

钢筋下料长度计算案例教学案例题答案

钢筋下料长度计算案例教学案例题答案

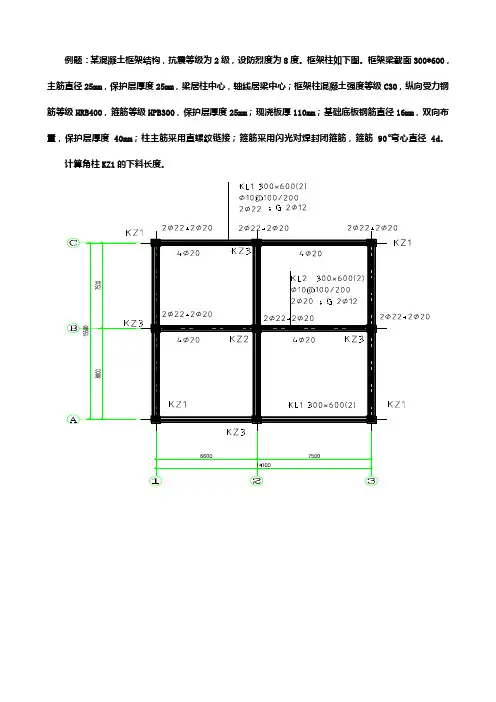

例题:某混凝土框架结构,抗震等级为2级,设防烈度为8度。

框架柱如下图。

框架梁截面300*600,主筋直径25mm保护层厚度25mm梁居柱中心,轴线居梁中心;框架柱混凝土强度等级C30,纵向受力钢筋等级HRB400 箍筋等级HPB300,保护层厚度25mm现浇板厚110mm 基础底板钢筋直径16mm双向布置,保护层厚度40mm柱主筋采用直螺纹链接;箍筋采用闪光对焊封闭箍筋, 箍筋90°弯心直径4d。

计算角柱KZ1的下料长度。

抗震锚固长度laE -1.1 1.15 40 20 =1012 mm 基础高度hj =4200 -3200 =1000 mmh j 1aE柱侧保护层厚度>5mn,选择基础插筋构造二。

基础插筋(1)=基础高度-底板保护层厚度-基础底板钢筋直径*2-90 °弯钩量度差值+15d+ (负1层净咼)/3h=1000 -40 -16 2 -2.29 20 15 20 26003= 2049 mm(备注:90°弯钩弯心直径5d)基础插筋(2)=基础高度-底板保护层厚度-基础底板钢筋直径*2-90 °弯钩量度差值+15d+35d+ (负1 层净高)/3(2 )负1层钢筋负1层钢筋 1 =负1层层高-(负1层净高)/3+1层非搭接区长度非搭接区长度=max{1层净高/6 ; h c;500}3)16① 20(1 )基础插筋=1000 -40 -16 2 -2.29 20 15 20 35 20 二2749mml3 = 3200 -2600/3 3900/6 =2983 mm(3) 其他非顶层钢筋6^ =本层层高-本层非搭接区长度+上1层非搭接区长度4)16①2014二4500 - 3900 / 6 500 = 4350 mm(4 )顶层钢筋(柱外侧钢筋配筋率不大于 1.2%) p59页节点QB , p60页节点@⑤二本层净高-本层搭接区长+1.51 ab◎ 4 ① 201^2600 -500 1.5 40 20 = 3300 mm◎=本层层高-本层搭接区长度-梁保护层厚度-梁上部主筋直径+12d-90 °弯钩量度差值 (弯心直径6d)⑥4①201^3200 -500 12 20 -25 -25 -2.51 20 = 2840 mm⑦二本层净高-本层搭接区长-35d+1.51 ab⑦5①20' = 2600 -500 1.5 40 20 -35 20 = 2600 mm◎=本层层高-本层搭接区长度-35d-梁保护层厚度-梁上部主筋直径+12d-90 °弯钩量度差值◎ 3 ① 20l^3200 -500 12 20 -25 -25 -2.51 20 -35 20 =2140 mm.、…(5)箍筋箍筋单根下料长度计算 箍筋根数计算③大箍筋的计算① 10@100/200,皮数=12+7+19+12+19+6+10+3=88 (皮)单根长 1^ 500500 2 -8 25 -1.16 10 =1788 mm辿小箍筋的计算① 10@100/200,皮数=12+7+19+12+19+6+10=85 (皮);根数 85*2=170 根箍筋内净高=500-25*2=450 ( mr)i箍筋内净宽=(500-25*2-20 ) /4*2+20=235 (mr )单根 110 (450 235) 2 -1.16 10 =1358 mm(-C.GQO-3.20C7 EDC-4-KZi作业:某混凝土框架结构,抗震等级为2级,设防烈度为8度。

钢筋下料计算题答案

钢筋下料计算题答案

钢筋下料:一L1梁各种钢筋下料长度计算如下:保护层厚度25mm。

①号钢筋下料长度=(4240-2x25)+2x6.25x10=4135mm②号钢筋下料长度可分段计算端部平直长=240+50-25=265mm斜段长=(梁高-2倍保护层厚度)x1.41=(400-2x25)x1.41=494mm 中间直线段长=4240-2x25-2x265-2x350=2960mmHRB335钢筋末端无弯钩。

钢筋下料长度为:2x(150+265+494)+2960-4x0.5do-2x2do=4658mm③号钢筋下料长度=4240-2x25+2x100+2x6.25d -2x2d=4190+200+225-72=4543mm④号箍筋:按外包尺寸计算:宽度=200-2x25+2x6=162mm 高度=400-2x25=2x6=362mm④号箍筋下料长度=2x(162+362)+100-3x2do=1112mm二解:①号钢筋下料长度(5500+2×200-2×25)-2×2×20+2×6.25×20=6020(mm) ②号钢筋下料长度5500-2×25+2×6.25×10=5575(mm)③号弯起钢筋下料长度端部平部分长240+50+500-25=765(mm)斜段长(550-2×25)×1.414=707(mm)中间段长5500-2×(240+50+500+500)=2920(mm)下料长度(765+707)×2+2920-4×0.5×20+2×6.25×20=6074(mm)④号弯起钢筋下料长度端部平部分长240+50-25=265(mm)斜段长(550-2×25)×1.414=707(mm)中间段长5500-2×(240+50+500)=3920(mm)下料长度(765+707)×2+3920-4×0.5×20+2×6.25×20=6074(mm)⑤号箍筋下料长度宽度200-2×25+2×6=162(mm)高度550-2×25+2×6=512(mm)下料长度为(162+512)×2+50=1398(mm)箍筋根数:(5500-2×50)/200 +1=28钢筋配料单1478.99kg总重173.8560 28 13986φ⑤293.8620 16074 20 φ ④ 293.86 20 1 6074 20 φ③ 134.98 40 2 5575 10 φ ② 582.4940 2 6020 20 φ① L 1 梁︵共 20 根︶质量(kg) 合计根数 单根根数 下料长度(mm) 直径(mm) 钢号 简 图 钢筋 编号 构件名称。

钢筋下料全套计算公式及实例

钢筋下料全套计算公式及实例

钢筋下料全套计算公式及实例第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯穿筋上部贯穿筋〔上通长筋1〕长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不管分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯穿钢筋5、拉筋拉筋长度=〔梁宽-2×保护层〕+2×11.9d〔抗震弯钩值〕+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=〔箍筋根数/2〕×〔构造筋根数/2〕;如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=〔梁宽-2×保护层+梁高-2×保护层〕+2×11.9d+8d箍筋根数=〔加密区长度/加密区间距+1〕×2+〔非加密区长度/非加密区间距-1〕+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

〔如下列图所示〕7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+〔Ln/3+前中间支座值〕+〔Ln/3+后中间支座值〕;第二排为该跨净跨长+〔Ln/4+前中间支座值〕+〔Ln/4+后中间支座值〕。

钢筋下料长度如何计算

钢筋下料长度如何计算

钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值(弯曲调整值)+弯钩增加长度。

注意:度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时:外侧会变长,而内侧会变短,但轴线尺寸不变。

(所以最外侧的尺寸和中轴线的尺寸就会有一个差值,换算成为M后,才能计算重量不然要错哦)中的钢筋下料长度为:200*2+6190+2*6.25*25-2*2*25=6802MM看这个晕不?那我再说详细点咯:200*2+6190(这个是直线段的长度)6.25*25(这个就是6.25d。

也就是那两个半圆弯钩的长度)2*2*25(这个是弯曲了两个90°角所产生的度量差值,弯曲一个90°度量差值是2d。

弯曲2个的话自然就2*2d,d=25mm),度量差值是要减去的。

够详细了吧。

(这可是我吃饭的饭碗啊。

555555.。

被你偷学了咯。

)以此类推你算第二个吧。

相信你没问题咯。

中的钢筋下料长度为:2*6.25d+(765+636)*2+3760-4*0.5d=6824MM为什么减去4*0.5d呢?。

我猜你也会这么问。

因为钢筋弯曲了4次,每次弯曲的角度是45°,而每弯曲一个45°的度量差值是0.5d。

所以4次就是4*0.5d 明白了吧。

嘻嘻嘻嘻。

也不是想的那么难哈。

(主要是老师教的好对吧。

哈哈哈哈哈哈。

自恋中。

)好啦。

你自己做第四个吧。

:。

这个就不要我讲了吧。

太简单咯。

你自己算哈!嘿嘿偷懒成功!最后给你举个算箍筋的例子吧:例:某抗震框架梁截面尺寸为b*h=250mm*500mm,梁内箍筋配筋为A6@150,梁保护层厚度为25mm,求一根箍筋的下料长度。

解:根据公式:D=2*(b-2c+2d)+2*(h-2c+2d)+调整值即:D=2*式中110。

钢筋下料长度计算案例

钢筋下料长度计算案例

框架结构钢筋配料计算案例分析一、平法识图国家建筑标准设计图集03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)1、框架柱1)柱编号柱类型代号序号框架柱KZ xx框支柱KZZ xx芯柱XZ xx梁上柱LZ xx剪力墙上柱QZ xx框架柱:在框架结构中主要承受竖向压力;将来自框架梁的荷载向下传输,是框架结构中承力最大构件。

框支柱:出现在框架结构向剪力墙结构转换层,柱的上层变为剪力墙时该柱定义为框支柱;芯柱:它不是一根独立的柱子,在建筑外表是看不到的,隐藏在柱内。

当柱截面较大时,由设计人员计算柱的承力情况,当外侧一圈钢筋不能满足承力要求时,在柱中再设置一圈纵筋。

由柱内内侧钢筋围成的柱称之为芯柱;梁上柱:柱的生根不在基础而在梁上的柱称之为梁上柱。

主要出现在建筑物上下结构或建筑布局发生变化时;墙上柱:柱的生根不在基础而在墙上的柱称之为墙上柱。

同样,主要还是出现在建筑物上下结构或建筑布局发生变化时。

2)注写柱钢筋方式:两种:框架柱列表注写方式--03G101-1P10;框架柱截面注写方式--03G101-1P11 3)柱钢筋计算:柱所在位置不同钢筋节点构造也不同与基础的连接----基础插筋中间层钢筋的连接-----主要注意连接形式顶层的钢筋锚固-----要根据柱子所在位置不同区分柱子类型(边、角、中柱)①柱子基础插筋长度:a+h1+h n/3a:弯折长度:按图集进行判断/按图纸标注长度h1:基础厚-底部保护层厚度hn:层净高,层高-楼层框架梁高。

②-1层柱子纵筋长度: -1层层高-Hn/3+1层Hn/3+(搭接长度LlE )如果出现多层地下室,只有基础层顶面和首层顶面非连接区是1/3hn ,其余均为(1/6净高、500、柱截面长边)取大值③首层柱子纵筋长度:首层层高-首层Hn/3+max(Hn/6,hc ,500)+(搭接长度LlE )④中间层柱子纵筋长度:中间层层高-当前层非连接区+(当前层+1)非连接区+(搭接长度LlE )非连接区=max (1/6Hn 、500、Hc )⑤顶层柱纵筋计算:(黑色纵筋锚固长度是从梁底开始1.5lae (la );其余纵筋伸至柱顶梁高- 保护层+12d 或直锚lae )角柱 边柱 中柱外侧钢筋长度:顶层层高-max{本层楼层净高Hn/6,500,柱截面长边尺寸(圆柱直径)}-梁高+1.5LaE 内侧纵筋长度:顶层层高-max{本层楼层净高Hn/6,500,柱截面长边尺寸(圆柱直径)}-梁高+锚固其中锚固长度取值为:当柱纵筋伸入梁内的直段长<Lae 时,则使用弯锚形式:柱纵筋伸至柱顶后弯折12d ;锚固长度=梁高-保护层+12d ;当柱纵筋伸入梁内的直段长≥LaE 时,则为直锚:柱纵筋伸至柱顶后截断; ⑥柱子箍筋:框架柱箍筋一般分为两大类:非复合箍筋、复合箍筋 抗震柱箍筋加密构造:柱箍筋在基础内设置不少于两根,间距不大于500的非复合箍 在节点范围内,抗震框架柱箍筋加密通过当柱纵筋采用搭接连接时,应在柱纵筋搭接长度范围内均按≤5d(d 为搭接钢筋较小直径)及≤100的间距加密箍筋。

钢筋下料全套计算公式及实例

钢筋下料全套计算公式及实例

钢筋下料全套计算公式及实例预算类2010-05-18 16:11:44 阅读843 评论0 字号:大中小订阅第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值( Ln是指净长)3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae(lae是指受拉钢筋抗震锚固长度)且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }(Hc是指保护层厚度)。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋G构造钢筋:构造钢筋长度=净跨长+2×15dN抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

5.18钢筋下料计算例题

5.18钢筋下料计算例题

钢筋下料计算例题班级:姓名:例题1:在某钢筋混凝土结构中,现在取一跨钢筋混凝土梁L-1,其配筋均按Ⅰ级钢筋考虑,如下图所示。

试计算该梁钢筋的下料长度,给出钢筋配料单。

钢筋下料配料单样表Φ6 @ 2001 Φ182 Φ 181 Φ 1813456000450111 – 12 Φ102400500224502004502 – 2解:梁两端的保护层厚度取10mm ,上下保护层厚度取25mm 。

(1)①号钢筋为2Φ18,下料长度为: 直钢筋下料长度=构件长-保护层厚度+末端弯钩增加长度= 6000-10×2 + (6.25×18)×2 = 6205mm (2)②号钢筋为2Φ10,下料长度为:直钢筋下料长度=构件长-保护层厚度+末端弯钩增加长度= 6000-10×2 + (6.25×10)×2 = 6105mm(3)③号钢筋为1Φ18,下料长度为:端部平直段长= 400 - 10 = 390mm斜段长=(450 - 25×2)÷sin45°=564mm中间直段长=6000 -10×2 -390×2 -400×2 =4400mm 钢筋下料长度= 外包尺寸+ 端部弯钩-量度差值( 45° )=[2×(390 +564)+ 4400]+(6.25 ×18)×2-(0.5×18)×4 =(1908 + 4400)+225-36=6497mm (4)④号钢筋为1Φ18,下料长度为:端部平直段长= (400+500)- 10 = 890mm 斜段长=(450 - 25×2)÷sin45°=564mm3400890564890564440039056439056459805980中间直段长=6000 -10×2 -890×2 -400×2 =3400mm 钢筋下料长度= 外包尺寸+ 端部弯钩-量度差值( 45° ) =[2×(890 +564)+ 3400]+(6.25 ×18)×2-(0.5×18)×4 =6308+225-36=6497mm (5)⑤号钢筋为Φ6,下料长度为:宽度外包尺寸= (200-2×25)+2 × 6 = 162mm 长度外包尺寸= (450-2×25)+2 × 6 = 412mm 箍筋下料长度= 2×(162 +412)+14 × 6- 3×(2×6) =1148+84-36=1196mm箍筋数量=(6000 - 10 × 2)÷200 +1 ≈ 31(个)(6)钢筋加工配料单 162412。

518钢筋下料计算例题

518钢筋下料计算例题

518钢筋下料计算例题问题描述在进行钢筋加工时,需要根据结构设计图纸中的钢筋数量及长度进行下料加工。

设计图纸中给出了某一梁的钢筋数量及长度等信息,现需要计算出其下料所需要的钢筋长度及数量。

问题分析转换结构设计图纸中给出的数量及长度信息,即可计算出所需要的具体长度及数量。

钢筋主要根据直径及长度进行分类,计算时需注意分类选择,根据钢筋长度及结构图纸中标注的钢筋数量计算得出梁的总长度及数量。

解决方案1.查看钢筋种类并按照直径及长度分类首先,根据题目所给的信息,查看设计图纸中钢筋的种类。

通常,钢筋种类分为螺纹钢筋及普通钢筋两种,根据这些钢筋的直径及长度进行分类,方便后续计算。

2.计算梁的总长度根据结构设计图纸中的钢筋数量及长度信息,计算出梁中所需要的每种类型钢筋的长度,然后加起来,即可得到梁的总长度。

例如,设计图纸中给出梁中需要4根直径为10mm的螺纹钢筋,每根长度均为8m;同时需要10根直径为8mm的普通钢筋,每根长度均为7m,则梁的总长度可计算为:(4 * 8m) + (10 * 7m) = 92m3.计算钢筋的数量在计算梁的总长度后,根据每种类型钢筋的长度及其长度间隔,在总长度中计算出每种类型钢筋的数量。

例如,当上述梁的总长度确定后,其中需要的直径为10mm的螺纹钢筋长度为8m,而长度间隔为1m,则可计算得出需要的直径为10mm的螺纹钢筋数量为:8m / 1m + 1 = 9根而直径为8mm的普通钢筋长度为7m,长度间隔为2m,则可计算得出需要的直径为8mm的普通钢筋数量为:7m / 2m + 1 = 4根因此,如上述条件,该梁所需要的钢筋数量为4根直径为10mm的螺纹钢筋及10根直径为8mm的普通钢筋。

总结通过钢筋下料计算,能够准确地计算出所需要的钢筋长度及数量,从而为钢筋加工提供依据,并保证结构的强度和稳定性。

在实际工作中,需要仔细查看结构设计图纸,分类计算每种类型的钢筋长度及数量,避免计算出现错误及因钢筋加工不到位导致安全隐患。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢筋下料计算例题
班级:姓名:
例题1:在某钢筋混凝土结构中,现在取一跨钢筋混凝土梁L-1,其配筋均按Ⅰ级钢筋考虑,如下图所示。

试计算该梁钢筋的下料长度,给出钢筋配料单。

钢筋下料配料单样表
Φ6 @ 2001 Φ18
2 Φ 18
1 Φ 18
1
3
4
56000
450
11
1 – 1
2 Φ10
2
400
5002
2
450
200450
2 – 2
解:梁两端的保护层厚度取10mm ,上下保护层厚度取25mm 。

(1)①号钢筋为2Φ18,下料长度为: 直钢筋下料长度=构件长-保护层厚度+末端弯钩增加长度
= 6000-10×2 + (6.25×18)×2 = 6205mm (2)②号钢筋为2Φ10,下料长度为:
直钢筋下料长度=构件长-保护层厚度+末端弯钩增加长度
= 6000-10×2 + (6.25×10)×2 = 6105mm
(3)③号钢筋为1Φ18,下料长度为:
端部平直段长= 400 - 10 = 390mm
斜段长=(450 - 25×2)÷sin45°=564mm
中间直段长=6000 -10×2 -390×2 -400×2 =4400mm 钢筋下料长度= 外包尺寸+ 端部弯钩-量度差值( 45° ) =[2×(390 +564)+ 4400]+(6.25 ×18)×2-(0.5×18)×4 =(1908 + 4400)+225-36=6497mm (4)④号钢筋为1Φ18,下料长度为:
端部平直段长= (400+500)- 10 = 890mm 斜段长=(450 - 25×2)÷sin45°=564mm
3400
890
564
890
564
4400
390
564
390
564
5980
5980
中间直段长=6000 -10×2 -890×2 -400×2 =3400mm 钢筋下料长度= 外包尺寸+ 端部弯钩-量度差值( 45° ) =[2×(890 +564)+ 3400]+(6.25 ×18)×2-(0.5×18)×4 =6308+225-36=6497mm (5)⑤号钢筋为Φ6,下料长度为:
宽度外包尺寸= (200-2×25)+2 × 6 = 162mm 长度外包尺寸= (450-2×25)+2 × 6 = 412mm 箍筋下料长度= 2×(162 +412)+14 × 6- 3×(2×6) =1148+84-36=1196mm
箍筋数量=(6000 - 10 × 2)÷200 +1 ≈ 31(个)
(6)钢筋加工配料单
162
412。
