应力-应变曲线
真实应力-应变曲线

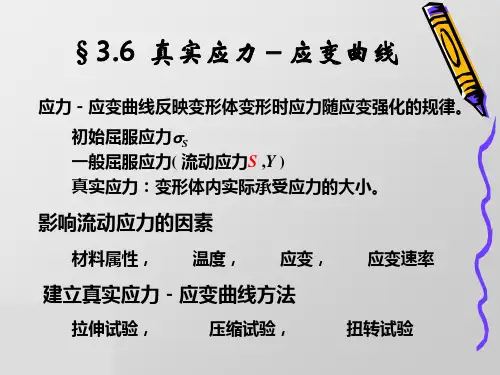

§3.6 真实应力－应变曲线
应力－应变曲线反映变形体变形时应力随应变强化的规律。
初始屈服应力S
一般屈服应力( 流动应力S ,Y ) 真实应力：变形体内实际承受应力的大小。
影响流动应力的因素
材料属性， 温度， 应变， 应变速率
建立真实应力－应变曲线方法
拉伸试验，
压缩试验，
扭转试验
流动应力S 的公式表达形式
失稳点b，Fb = Fmax。
dF A0 edS Sed 0
dS Sd 0
dS
d
b
Sb
二、 压缩试验曲线
拉伸试验曲线：失稳，精确范围（ < 0.3）； 压缩试验曲线：摩擦（S ），精确范围（ 2）；
1、直接消除摩擦的圆柱体压缩法
S
P A
P A0e
ln H0
H
2、外推法 摩擦力影响和式样尺寸D0/H0 有关，根据不同的D0/H0 ， 外推出D0/H0 = 0时的S，得到 真实应力－应变曲线。
1 1
Fd F(0)
1、拉伸图和条件应力－应变曲线
0
F A0
l
l0
b d
c
Fb= Fmax
Fp Fc
三个变形阶段：
ph
特征点：弹性极限点p，屈服点c，失稳点b，断裂点k。
?
k
Δl()
2、真实应力－应变曲线 用真实应力与应变表示的曲线。
S( ) ; S( ) ; S( )
2 2t
24
1 3 平面应变问题
2
3
1 2 2 2 3 2 3 1 2
2 3
6 1 1.1551
S 800 0.25
8001.151 0.25 443
应力 应变 曲线
应力应变曲线
应力-应变曲线描述了材料在受到外部力作用下的应力和应变之间的关系。
应力（stress）指的是材料在单位面积上受到的力的大小，通常以强度（N/m^2）作为单位。
应力-应变曲线的横轴通常表示材料的应变（strain），应变指的是材料在受到力后产生的形变程度，通常以长度的相对变化或者角度的相对变化表示。
应力-应变曲线通常可以分为四个阶段：
1. 弹性阶段（Elastic region）：当材料受到小应力时，材料会表现出弹性行为，即应变与应力成正比。
在这个阶段，应力增加时材料会发生形变，但一旦外力消失，材料会恢复到原来的形状。
2. 屈服阶段（Yield Point）：当材料受到足够大的应力时，材料会超过其弹性限度，开始发生可见的形变。
这个阶段的应力-应变曲线通常表现为一个明显的曲线，材料开始变得塑性。
3. 塑性阶段（Plastic region）：在这个阶段，材料受到的应力继续增加，但应变的增加速度逐渐减慢。
材料开始发生不可逆的塑性变形。
4. 断裂阶段（Fracture point）：当材料受到过大的应力时，材料会发生断裂，即完全失去其机械性能。
应力-应变曲线的形状和材料的性质，结构和处理方式等因素密切相关。
不同材料（如金属、塑料、陶瓷等）的应力-应变曲线会有所不同，也受到温度、湿度等环境条件的影响。
这在工程设计和材料选择中具有重要的意义，可以帮助工程师评估材料的强度、延展性、可塑性和抗断裂性等性能。
真应力-应变曲线介绍
在应力-应变曲线中，应力是F除以试样的原始横截面积，应变是△L除以试样的标距L。
然而在拉伸过程中，试样原始截面逐渐变小，所以实际的应力应该是瞬时试验力F除以瞬时截面面积S。
而实际的真应变，则是瞬时伸长与瞬时长度之比的积分。
由此我们可以得到真应力-应变曲线。
真应力-应变曲线，横坐标为e，表示真实应变值，de=dl/l。
纵坐标为s，表示真应力，s=F/A。
其中F、A、l均表示瞬时值。
OP段仍为弹性变形部分。
PB段为产生颈缩前的均匀变形阶段，斜率D=ds/de为材料的形变强化模数，这个阶段的D随变形增加而减少。
BK段为局部变形阶段，试样开始发生颈缩。
BK前段部分，D为一常数，代表形变强化趋于稳定。
曲线最后发生翘曲，由于颈缩发展到一定程度之后，三向应力不利于变形造成的。
从真实应力-应变曲线可以看出，材料抵抗塑性变形的能力随应变增加而上升的，也就是发生加工硬化。
所以真实应力-应变曲线又称为硬化曲线。
应力应变曲线类型
应力-应变曲线是用来描述材料在受到外部力作用时，其应力和应变之间的关系的图形。
这些曲线可以用来了解材料的弹性和塑性行为，以及其破坏点等重要信息。
应力-应变曲线的类型可以分为几种常见的情况：
1. 弹性材料的应力-应变曲线：
-在弹性阶段，应力和应变成正比，遵循胡克定律。
-弹性材料在卸载后会完全恢复原始形状。
-典型的弹性曲线是线性上升的，没有明显的屈服点。
2. 塑性材料的应力-应变曲线：
-塑性材料在一定应力下会发生屈服，超过这一点后应变增加但应力基本稳定。
-塑性材料的曲线通常有明显的屈服点。
-塑性变形是不可逆的，材料在卸载后会有永久的变形。
3. 韧性材料的应力-应变曲线：
-韧性材料通常在屈服点之后继续延展，具有良好的抗断裂性能。
-曲线的下降部分较为缓和，表示能够吸收相对大的应变能量。
4. 脆性材料的应力-应变曲线：
-脆性材料通常在屈服点之后迅速断裂，没有明显的延展性。
-曲线的下降部分陡峭，表示应变能量较小，容易断裂。
应力-应变曲线的形状取决于材料的类型，因此不同的材料会具有不同的曲线类型。
这些曲线可以用来评估材料的性能、工程应用以及材料的破坏特性。

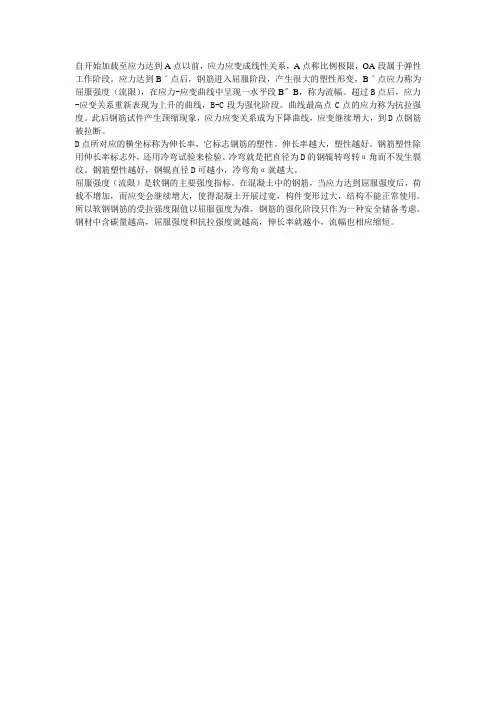

钢筋的应力—应变曲线分析
自开始加载至应力达到A点以前，应力应变成线性关系，A点称比例极限，OA段属于弹性工作阶段。
应力达到Bˊ点后，钢筋进入屈服阶段，产生很大的塑性形变，Bˊ点应力称为屈服强度（流限），在应力-应变曲线中呈现一水平段B〞B，称为流幅。
超过B点后，应力-应变关系重新表现为上升的曲线，B-C段为强化阶段。
曲线最高点C点的应力称为抗拉强度。
此后钢筋试件产生颈缩现象，应力应变关系成为下降曲线，应变继续增大，到D点钢筋被拉断。
D点所对应的横坐标称为伸长率，它标志钢筋的塑性。
伸长率越大，塑性越好。
钢筋塑性除用伸长率标志外，还用冷弯试验来检验。
冷弯就是把直径为D的钢辊转弯转α角而不发生裂纹。
钢筋塑性越好，钢辊直径D可越小，冷弯角α就越大。
屈服强度（流限）是软钢的主要强度指标。
在混凝土中的钢筋，当应力达到屈服强度后，荷载不增加，而应变会继续增大，使得混凝土开展过宽，构件变形过大，结构不能正常使用。
所以软钢钢筋的受拉强度限值以屈服强度为准，钢筋的强化阶段只作为一种安全储备考虑。
钢材中含碳量越高，屈服强度和抗拉强度就越高，伸长率就越小，流幅也相应缩短。
应力-应变曲线(重要知识)
bt
o
σbt—拉伸强度极限（约为140MPa）。它是 衡量脆性材料（铸铁）重拉点辅伸导 的唯一强度指标。 13
二、压缩时的应力——应变曲线 1、试样及试验条件
§9-5
重点辅导
常 温 、 静 载
14
2、低碳钢压缩实验
(MPa) 400
低碳钢压缩 应力应变曲线
E(b)
C(s上)
f1(f)
低碳钢拉伸
服 阶 段 。 屈 服 阶 段 曲 线 最 低 点 所 对 应 的 应 力 s
称为屈服点(或屈服极限)。在屈服阶段卸载，将 出现不能消失的塑性变形。工程上一般不允许构 件发生塑性变形，并把塑性变形作为塑性材料破
坏的标志，所以屈服点 s是衡量材料强度的一
个重要指标。
重点辅导
9
(3)强化阶段 抗拉强度 b
b — 强度极限
4、局部径缩阶段ef
明显的四个阶段
1、弹性阶段ob E
P — 比例极限 e — 弹性极限
E tan
重点辅导
7
(1)弹性阶段 比例极限σp
oa段是直线，应力与应变在此段成正比关系，材
料符合虎克定律，直线oa的斜率 tan E 就是材
料的弹性模量，直线部分最高点所对应的应力值 记作σp，称为材料的比例极限。曲线超过a点，图 上ab段已不再是直线，说明材料已不符合虎克定 律。但在ab段内卸载，变形也随之消失，说明ab 段也发生弹性变形，所以ab段称为弹性阶段。b点 所对应的应力值记作σe ，称为材料的弹性极限。
曲线到达e点，在试件比较薄弱的某一局部(材
质不均匀或有缺陷处)，变形显著增加，有效横
截面急剧减小，出现了缩颈现象，试件很快被
拉断，所以ef段称为缩颈断裂阶段。
应力-应变全曲线
混凝土的受压应力-应变曲线方程是其最基本的本构关系， 又是多轴本构模型的基础。在钢筋混凝土结构的非线性分析中， 是不可或缺的物理方程，对计算结果的准确性起决定性作用。
1.3.1 试验方法
棱柱体抗压试验若应用普通液压式材料试验机加载，可获 得应力应变曲线的上升段。但试件在达到最大承载力后急速破 裂，量测不到有效的下降段曲线。
第1章 基本力学性能
1.1 材料组成和材性特点 1.2 抗压强度 1.3 受压应力—应变全曲线 1.4 抗拉强度和变形 1.5 抗剪强度和变形
1.3 受压应力-应变全曲线
混凝土受压应力-应变全曲线包括上升段和下降段，是其力 学性能的全面宏观反应：
◆曲线峰点处的最大应力即棱柱体抗压强度，相应的应变为峰值 应变εp ； ◆曲线的（割线或切线）斜率为其弹性（变形）模量，初始斜率 即初始弹性模量Ec ； ◆下降段表明其峰值应力后的残余强度；曲线的形状和曲线下的 面积反映了其塑性变形的能力，等等。
上升段理论曲线随参数αa的变化： αa＞3，曲线局部y＞1，
显然违背试验结果； 1.1＜αa＜1.5，曲线的初始
段（x＜0.3）内有拐点，单 曲度不明显，在y≤0.5～0.6范 围内接近一直线；
αa＜1.1，上升段曲线上 拐点明显，与混凝土材性不 符。
下降段曲线方程为： αd下降段参数
对参数取αa 和αd 赋予不等的数值，可得变化的理论曲线。
对于曲线的上升段和下降段，有的用统一方程，有的则 给出分段公式。其中比较简单、实用的曲线形式如图。
我国《规范》采用曲线方程为： 上升段曲线方程为：
金属材料应力-应变曲线
个重要指标。
• (3)强化阶段 抗拉强度 b
经过屈服阶段后，曲线从c点又开始逐渐上升，说
明要使应变增加，必须增加应力，材料又恢复了抵抗变 形的能力，这种现象称作强化，ce段称为强化阶段（加 工硬化）。曲线最高点所对应的应力值记作， 称为材
料个重的要抗指拉标强。度(或强度极限)，b 它是衡量材料强度的又一
bt
o
σbt—拉伸强度极限（约为140MPa）。它是 衡量脆性材料（铸铁）拉伸的唯一强度指标。
二、压缩时的应力——应变曲线 1、试样及试验条件
常 温 、 静 载
§9-5
2、低碳钢压缩实验
(MPa) 400
低碳钢压缩 应力应变曲线
E(b)
C(s上)
f1(f)
低碳钢拉伸
g
(e) B
D(s下)
应力应变曲线
力学性质：在外力作用下材料在变形和破坏方面所 表现出的力学性能
一、拉伸时的应力——应变曲线
试
件
和
实
验 条 件
常 温 、
静
载
1、 试件
（1）材料类型：
低碳钢： 塑性材料的典型代表； 灰铸铁： 脆性材料的典型代表；
标距
L0
（2）标准试件：
d0
标点
尺寸符合国标的试件；
2．标用标距于准：测试试件的：等截面部分长度；
(4)缩颈断裂阶段
曲线到达e点前，试件的变形是均匀发生的， 曲线到达e点，在试件比较薄弱的某一局部(材 质不均匀或有缺陷处)，变形显著增加，有效横 截面急剧减小，出现了缩颈现象，试件很快被 拉断，所以ef段称为缩颈断裂阶段。
4.塑性指标 试件拉断后，弹性变形消失，但塑性变形仍保 留标。常用的塑性指标有两个:
第4章 真实应力——应变曲线
➢ 简单拉伸的名义应力——名义应变曲线
D B
名 义 应
C A
力
O
名义应变
➢ 简单拉伸的真应力—真应变曲线
D B
真应力名义应力
C A
O
名真义应应变变
三、拉伸真实应力——应变曲线塑性失稳点的特征
设某一瞬间，轴向力P、断面F、真实应力S
当在塑性失稳点时，P有极大值
dp=0
在塑性失稳点，S=Sb 、∈=∈b 、代入上式： ∈=1 失稳点特性
材料的硬化认为是线性的。 其数学表达式为
s
S s B2
➢适合于经过较大的冷
变形量之后，并且其加
工硬化率几乎不变的金 属材料
O
S
幂指数硬化材料模型的数学表达式为
n=1
n = 0.3
适合于大多数金属材料
硬化指数n 是表明材料加工硬化特性的一个重要参数， n 值越大，说明材料的应变强化能力越强。对金属材 料， n 的范围是0 < n < 1 。B 与n 不仅与材料的化学 成分有关，而且与其热处理状态有关，常用材料的B 和n 可查相关手册。
第4章 真实应力——应变曲线
一、拉伸图和条件应力-应变曲线
条件应力----应变曲线 最大拉力点b----强度极限。b点以后继续拉伸 ，试样断面出现局部收缩，形成所谓缩颈，此后，应力逐渐减小，曲 线下降，直至k点发生断裂。
对于大多数金属，没有明显的屈服点（屈服平台），典型的应力-应变曲线如下图 所示。这时的屈服应力规定用ε=0.2%时的应力表示，即σ0.2
n=0 理想刚塑性 线弹性
抛物线型真实应力——应变曲线的经验方程
在失稳点b处， 由于
应力-应变曲线解析
e
L1 L0 L0
L2 L1 L1
L dL L L0
ln
L L0
ln
试件最终长度 试件初始长度
12
因此，若试件分几次拉伸（如分2次拉伸），则 各次拉伸工程应变量之和不等于一次拉伸的工程应变量。
L1 L0 L2 L1 L2 L0
L0
L1
L0
但是，各次拉伸真应变量e之和等于一次拉伸的真应变量。
能指标： 如：屈服强度、抗拉强度、伸长率、
断面收缩率等。
2
1、拉伸力－伸长曲线
1、拉伸曲线
拉伸力F－绝对伸长△L的关系曲线。
在拉伸力的作用下，退火低碳钢 的变形过程四个阶段： 1）弹性变形：O～e 2）不均匀屈服塑性变形：A～C 3）均匀塑性变形：C～B 4）不均匀集中塑性变形：B～k 5）最后发生断裂。k～
出现的情况： （1）面心立方金属在低温和高应
变率下，其塑变通过孪生进行。 标距的长度随孪生带的成核和生
长间歇地突然伸长，当试样中瞬 时应变率超过试验机夹头运动速 率，则载荷就下降。
20
（2）含碳的体心立方铁基固溶体及铝的低溶质固溶体。 由于溶质原子或空位与晶格位错相互作用的结果所致。
若应力足够大，位错可从溶质 原子簇中挣脱，载荷就下降。
22
5）第Ⅴ种类型：弹性－不均匀塑性－均匀塑性变形 它有一个上屈服点A，接着载荷下降。 其中：OA－弹性；AB－不均匀塑变；BC－均匀塑变。
以B点为界，整个塑变出现两种不同趋势。 AB－应力随应变增大而下降，BC－则随应变增大而上升。
C
到达B点后，试件出现“缩颈”，
但并很快失效。
A
典型的结晶高聚合物材料具有此特
L L0 L
L0
第1章应力-应变曲线及弹性变形
A1L1 A2L2 常数
即长度伸长了，其实际截面积 A 就会相应减少，因此，
真应力S 工程应力
S
Fi Ai
瞬时载荷 试件瞬时截面积
＝ F
A0
14
4、定义真应力S （应变e ）的意义
A A0L0 A0 L0
这说明，S >σ 。（ε-工程应变）
12
4）真应变e 与工程应变ε关系
L dL
L
e ln
L L0
L0
L L0 L
L0
L0
e ln L ln L0 L ln（1＋）
L0
L0
显然，总是 e <ε，且变形量越大，二者的差距越大。
13
4、定义真应力S（应变e）的意义
对某确定材料，随试验温度升高，应力—应变曲线下降， 应变速率减小，应力—应变曲线下降，如图
试验温度对材料应力－应变曲线的影响
拉伸速率对材料应力－应变曲线的影响
2）之所以如此定义真应变：
① 因为每一时刻实际应变e 与瞬时标距长度Li 有关。 若固定每一位移增量ΔL ，瞬时长度 Li 就随之增加，相应
地，应变增量就会减少。
（因随附加每一位移增量ΔL，瞬时标距长度Li 都要随之增
加 ）。
② 由试件总长度变化来定义其真应变e，就有可能认为该
长度变化是一步达到的，或任意多步达到的。
时的工艺性能作参考。
8
工程应力σ－应变ε曲线：
不能真实反映试件拉伸过程中应力和应变的变化关系。 实际拉伸中，随载荷F 增加，长度 L0 伸长，截面积 A0 相应
第六节 真实应力-应变曲线
YP FY
σ
P
F0
32
二．压缩试验曲线
拉伸试验曲线的局限性： 拉伸试验曲线的最大应变量受到塑性失稳的限制 ，一般∈≈1.0在左右，而曲线的精确段在∈<0.3 范围内，实际塑性成型时的应变往往比1.0大得多 ，因此拉伸试验曲线便不够用。 而压缩试验的真实应力——应变曲线的应变量可 达∈= 2.0 ，有人在压缩铜试样时甚至获得∈= 3.0的变形程度。因此，要获得大变形程度下的真 实应力——应变曲线就需要通过压缩试验得到。33
2 真实应力－应变曲线
用真实应力和应变表示的曲线称为真实应力—应变曲线。
真实应力—应变有三类，即
1） 第一类真实应力—应变曲线：真实应力—相对应变
（Y—ε）
Y f ( )
l l0
l0
2）第二类真实应力—应变曲线：真实应力—相对截面收 缩率（Y—ψ）
Y f (r )
r
F0 F0
10
（2）第二个特征点是曲线的最高点b。这时载荷达到最 大值，与此 对应的条件应力称为抗拉强度。以σb表示。
在b点之前，试样均匀伸长，达 到b点时，试样开始产生缩颈，变 形集中发生在试样的某一局部，这 种现象叫做单向拉伸的失稳。 b— —失稳点。
此后，试件承载能力急剧下降， 曲线也迅速下降。
因此抗拉强度是均匀塑性变形和 局部塑性变形两个阶段的分界点。
27
从图可以看出，Y—∈曲线在失稳点b′后仍然是上 升的，这说明材料抵抗塑性变形的能力随应变的增加而增 加，也就是不断地发生硬化。
所以真实应力—应变曲线也称为硬化曲线。
28
拉伸真实应力-应变曲线在失稳点的特性
设拉伸在塑性失稳点之前 某一瞬时的轴向载荷为P， 试样断面积为F，真实应 力为S，则有：
应力－应变曲线图
應力－應變曲線圖StrainStress Fy :材料受力超過降伏點後，即產生永久變形Fp : 材料受力低於Fp時外力除去後可恢復原狀Ft : 材料受外力而斷裂yield strength400450500550600650S am ple A 300350400450500550S a m p l e B 18732654T ensile T est-S tress at Y eild(K gf/cm ^2)系統誤差亂度誤差亂度誤差系統誤差a. < 109極好(Excellent)b. 109~ 1010很好(Very Good)c. 1010~ 1011很好至一般(Good to Moderate)d. 1011~ 1012一般(Moderate)e. > 1012不足(Insufficient)Inner Filter 內濾鏡Outer Filter外濾鏡Application應用Test Method測試規範Borosilicate 硼矽玻璃Borosilicate硼矽玻璃模擬戶外太陽光–塗料，塑膠，建材，橡膠汽車內裝ASTM G155, ISO 4892-2-A,ISO 11341, Ford InnerMaterialsBorosilicate 硼矽玻璃Soda Lime碳酸玻璃模擬室內太陽光–紡織品，汽車內裝材料，DVD，CDROM，TFT，家電產品，印刷ISO 105-B02, ISO 4892-2-B, AATCC 16, JASO M346-93Quartz 石英玻璃Borosilicate硼矽玻璃模擬美國汽車內裝材料–car interior and exteriormaterialSAE J1885, SAE J1960Cira紅外線玻璃Soda Lime碳酸玻璃模擬戶外太陽光–塗料，塑膠，建材，橡膠ISO 4892-2-A Xenon Arc InstrumentsApplication of Inner Filter& Outer Filter紅外線光譜儀（IR）γ-Rays 珈瑪射線X-RaysX射線Ultraviolet紫外線可見光Infrared紅外線Microwave微波RadioTclevisonWaves無線電波原子核躍遷內核層電子躍遷價電子躍遷分子振動、轉動分子轉動電子在磁場中之自旋排列波長µm10-4 10-310-210-1 1 10 102103104105106107波數cm-1108 107106105104103 10210 1 10-1 10-2 10-3-1範例－CH 2－SymmetricalstretchingAntisymmetricalstretching Scissoring Rocking Wagging TwistingFT-IR 應用實例-PVCCHOOR C-Cl C-Cl-ClPBT聚對苯二甲酸二丁烯酯●◇△○▼●芳香甜味PET聚對苯二甲酸二乙酯○◇■○▼●芳香甜味PPO聚苯撐氧●◆△○╳●酚味PC聚碳酸脂○◇■○◇●酚味PB聚丁烯△□○╳▼▲蠟燭味LDPE低密度聚乙烯●□○╳▼▲蠟燭味HDPE高密度聚乙烯●□○╳▼▲蠟燭味PP聚丙烯△□○╳▼▲蠟燭味PVCs聚氯乙烯（軟質）○◇○○╳■鹽酸+DOP 味PVCr聚氯乙烯（硬質）○□△○╳■鹽酸+焦味POM聚縮醛●◇■╳▼▲甲醛味PU 聚尿酯樹脂○□○╳▼●異氰酸脂味(isocyanate)名稱中文學名○透明△半透明●不透明◇光亮□油滑◆不光亮○柔軟△半硬■硬質○有黑煙╳無黑煙▼滴垂◇無滴垂╳自熄●黃▲藍■綠燃燒後之氣味。
真应力—真应变曲线
真应力—真应变曲线
真应力—真应变曲线，又被称为工程应力-应变曲线，是指在材料
受到外界力学作用时，真实的应力和真实的应变之间的关系曲线。
其
标准公式如下：
σ = F / A
ε = ΔL / L
其中，σ表示真应力，F表示外界施加的力，A表示受力的横截面积；ε表示真应变，ΔL表示材料拉伸或压缩后的长度变化，L表示原始长度。
真应力—真应变曲线一般呈现出以下几个阶段：
1. 弹性阶段
在材料受到外界作用前，材料的分子结构是松散的，当外界作用
施加后，材料分子发生位移，出现应力状态，导致材料发生弹性变形。
这个阶段的真应变是正比于真应力的，也就是线性的。
2. 屈服阶段
在真应力逐渐增加的过程中，当真应变达到一定程度时，材料开始发生非弹性变形，这个阶段称为屈服阶段。
在这个阶段中，材料的分子结构开始逐渐发生改变，随着外界作用的增加，材料逐渐失去了弹性变形的能力。
3. 塑性阶段
在屈服阶段之后，材料发生了较大的非弹性变形，这个阶段是材料的塑性阶段。
在这个阶段中，随着真应力的继续增加，真应变也会一直增加，但是呈非线性的增长趋势。
4. 硬化阶段
在材料的塑性阶段中，材料呈现出逐渐增加的强度，这个现象称为硬化。
材料经过这个阶段后，其材料性质和原本不同，材料分子的结构更加紧密，相应的材料的强度也会增加。
5. 断裂阶段
当材料遇到了最大的应力，或者应力长时间失控，就有可能导致材料的破裂或者断裂。
在断裂阶段中，材料的真应力急剧下降，而真应变则仍然保持在一定程度。
应力-应变曲线
应力-应变曲线
应力-应变曲线是一个很重要的工程参数，用来描述物体对外力的反应，以及在力学变形
过程中物体材料所受的变形程度。
它在建护坝、桥梁、钢结构等工程建设中，具有重要的
参考价值。
应力-应变曲线的建立需要进行受力实验，从而确定材料的应力-应变曲线。
一般情况下，应力-应变曲线可以分为三段：线性、非线性和断裂部分。
线性段表示材料
的应力与应变呈现直线关系，应力随应变的增加而增加，即材料的弹性模量基本恒定；非
线性段表示材料的应力曲线突然变弯，即材料弹性模量随应变量的变大而减小，表明材料
强度开始逐渐衰减；断裂段则表示材料在后续应变量变大了，材料出现断裂现象，它反映
了材料强度的极限值。
它的实际模型表现形式也是多种多样，但是它们都反映了材料外力和应变变化之间的关系，可以用来预测材料的受力性能，进一步判断材料是否符合工程应用的要求，从而为工程的
设计和施工提供依据。
综上所述，应力-应变曲线是一种很重要的工程参数，可以用来表征物体的受力性能，为
工程的设计与施工提供重要参考。
金属材料应力-应变曲线
圆截面试件标距：L0=10d0或5d0
2、试验机
0
3、低碳钢拉伸曲线
b
e P
a
o
e
b
f
2、屈服阶段bc（失去抵 抗变形的能力）
c
s — 屈服极限
（s
力达
到此
线以
上就叫“屈服”）
3、强化阶段ce（恢复抵抗
变形的能力）（均匀塑性变形）
b — 强度极限（对最大均匀塑 ） 性变形的抗力
4、局部径缩阶段ef
bt
o
σbt—拉伸强度极限（约为140MPa）。它是 衡量脆性材料（铸铁）拉伸的唯一强度指标。
二、压缩时的应力——应变曲线 1、试样及试验条件
常 温 、 静 载
§9-5
2、低碳钢压缩实验
(MPa) 400
低碳钢压缩 应力应变曲线
E(b)
C(s上)
f1(f)
低碳钢拉伸
g
(e) B
D(s下)
应力应变曲线
3、灰铸铁
by
灰铸铁的 压缩曲线 bL
灰铸铁的 拉伸曲线 O
= 45o~55o
剪应力引起断裂
曲线没有明显的直线部分，应力较 小时，近似认为符合虎克定律。曲线没 有屈服阶段，变形很小时沿与轴线大约 成45°的斜截面发生破裂破坏。曲线最
高点的应力值 by 称为抗压强度。
铸铁材料抗压性能远好于抗拉性能， 这也是脆性材料共有的属性。因此，工 程中常用铸铁等脆性材料作受压构件， 而不用作受拉构件。
曲线超过b点后，出现了一段锯齿形曲线， 这—阶段应力没有增加，而应变依然在增加，材 料好像失去了抵抗变形的能力，把这种应力不增 加而应变显著增加的现象称作屈服，bc段称为屈
应力应变曲线得出延伸率
应力应变曲线得出延伸率
应力-应变曲线（也称为应力-应变关系曲线）是描述材料在外
力作用下变形行为的图形，用来表示应变与应力之间的关系。
延伸率（也称为延伸量）是材料在受力后发生塑性变形的程度。
它是指在材料受力后，材料的长度或尺寸相对于初始长度或尺寸的增加量。
延伸率通常用百分比表示。
根据应力-应变曲线得出延伸率的方法如下：
1. 确定图形上的线性弹性区域：在应力-应变曲线中，通常有
一个线性弹性区域，此区域内的变形是可逆的，即材料在去除外力后能恢复到初始形状。
找出这个线性区域，并确定斜率。
2. 计算延伸率：在线性弹性区域，延伸率可以通过应变与应力的比值来计算，即延伸率 = 应变 / 斜率。
需要注意的是，应力-应变曲线通常并非直线，因此延伸率可
能在不同点之间有所差异。
此外，当材料发生塑性变形时，延伸率会随应力的增加而增加。
延伸率的大小和性质直接关系到材料的塑性变形能力。
一些材料具有高延伸率，意味着它们可以承受更大的变形而不破裂。
而一些材料的延伸率较低，意味着它们在受力后容易断裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应力-应变曲线(stress-strain curves)
根据圆柱试件静力拉伸试验所得拉伸图(图a)，对曲线上各对应点用试件原始尺寸除拉伸力与绝对伸长所得出的应力与延伸率的关系曲线(图6)。
应力一应变曲线是金属塑性加工工作中最重要的参考资料之一。
应力及应变值按下式计算：
式中σ
i 表示拉伸图上任意点的应力值，δ
i
为i点的延伸率，P
i
及Δl
i
为该
点的拉力与绝对伸长值，F
0及l
为试件的断面积和计算长度。
试件受拉伸时，先产生弹性变形，这时应力应变成比例，当出现二者不能保
持线性关系的点时，表示材料已屈服而将发生塑性变形，这时的应力定义为屈服应力或流变应力，用σ
s
表示，其求法见屈服点。
拉伸时当试件计算长度上的均匀变形阶段结束而产生细颈时，变形将集中在
细颈部分。
出现细颈前材料所能承受的应力名为强度极限或抗拉强度，用σ
b
表示
σ
b =P
max
/F
式中P
max
为拉伸图上所记录的最大载荷值。
试件出现细颈后很快即断裂，断裂应力σ
f
σ
f =P
f
/T
f
式中P
f 是断裂时的拉力，F
f
是断口面积。
试件拉断时的延伸率δ
f
(％)或断面收缩率ψ(％)是表示材料可承受最大塑性变形能力的指标：
矾一牮×100(4)￡fPf=盐≯×100(5)』’0式中厶和Ff是将断开的试件对合后测定的试件长度和断口处的面积。
抗拉强度靠及延伸率d或断面收缩率妒是材料性能的两个基本指标，在工程上有着广泛的应用。
屈服应力民(或乱：)是金属塑性加工时变形体开始产生塑性变形所必需的最小应力，它是计算变形力的一个重要参数。
应力-应变曲线表征材料受外力作用时的行为。
材料受力后即发生弹性变形，这时应力应变呈简单的线性关系，继续增加作用力至一定大小后材料将出现塑性变形，以后变形与应力的关系复杂，当塑性变形至一定程度以后，试件破断则变
形过程终结。
所以任何变形过程均包括弹性变形、塑性变形及破断3个典型阶段。
金属的塑性加工过程处于弹性变形与破断二者之间。
首先要创造一定的应力状态条件使金属能发生塑性变形，其次是安排一个使塑性变形尽可能大又不致发生破坏的热力学条件。
