构造地质学PPT课件
合集下载
《地质构造》PPT课件
4．2．4 褶皱形成时代
研究褶皱形成时代，一般常通过分析 区域性角度不整合来确定。如果不整合面以下的 地层均褶皱，而其上的地层未褶皱，则褶皱运动 发生于不整合面下伏的最新地层沉积之后和上覆 最老地层沉积之前。如果不整合面上、下地层均 褶皱，但褶皱方式、形态又都互不相同，则至少 发生过两次褶皱运动。
⑤侵入接触 是侵人体与被侵入围岩间的接触 关系。侵入接触的主要标志是，侵人体边缘有捕 虏体，侵人体与围岩接触带有接触变质现象，侵 人体与其围岩钓接触界线多呈不规则状
⑥断层接触 即地层与地层少间或地层与岩体 少间．其接触面本身为断层面、．
a-整面
4.1.4 地层接触关系
在地质历史发展演化各个阶段，构造运动贯穿始 终，由于构造运动的性质不同或所形成的地质构造 特征不同，往往造成新老地层之间具有不同的相互 接触关系。地层接触关系是构造运动最明显的综合 表现。
概括起来，地层(或岩石)的接触关系有以下几种： ①整合接触 表现为相邻的新、老地层产状一致， 时代连续。它是在构造运动处于持续下降或持续上 升的背景下发生连续沉积而形成的。 ②假整合接触(平行不整合接触) 为新、老地层 产状平行一致而地层时代不连续。其间缺失了某些 地层，标志着这期间地壳曾一度上升。上升时遭受 风化剥蚀，形成具有一定程度起伏的剥蚀面。
除了观察横剖面特点外，还需了解褶皱枢纽是 否倾伏，并确定其倾伏方向。沿同一时代岩层走向进行追 索，如果两翼岩层走向相互平行，表明枢纽水平。如果两 翼岩层走向呈弧形圈闭合围，表明其枢纽倾伏。根据弧形 尖端指向或弧形开口方向以及转折部位实际测量的方法可 确定枢纽倾伏方向。
从地形上看，岩石变形之初，背斜相对地势高成 山，向斜地势低成谷。这时地形是地质构造的直接反映。 然而经过较长时间的剥蚀后，背斜核部因裂隙发育易遭受 风化剥蚀往往成沟谷或低地。向斜核部紧闭，不易遭受风 化剥蚀，最后相对成山。背斜成谷，向斜成山称为地形倒 置现象。
构造地质学节理PPT课件
火炬状节理（张剪裂脉）
第21页/共54页
节理性质的转变：
第22页/共54页
张节理的成因机制：
纯剪 单剪
第23页/共54页
剪节理的成因机制： 纯剪：
单剪
第24页/共54页
节理组和节理系
节理组：在一次构造作用的统一应力场中形成的，产状基本一 致和力学性质相同的一群节理。
节理系：在一次构造作用的统一应力场中形成的两个或两个以 上的节理组构成节理系，如“X”型共轭节理系。
顺层破裂与滑动，上灭下现式
第44页/共54页
主干破裂构造
据前人研究和我们的进一步 观察，在三维空间上，坝区 岩体尺度上的破裂框架主要 由NWW、NNW和NE三组 优势破裂及层间破裂构筑而 成，并与其他小的裂隙系统 一起，形成一幅复杂的破裂 网络阵列。
上述主要的几组破裂， 将构皮滩水电站坝区岩体分 割成大小不一的块体，使岩 石丧失了完整性，降低了内 聚力。岩体内部结构的不均 一性更为明显。而且当岩体 再次遭受施加应力时，应力 和应变将主要由这些较大的 破裂进行调整。
同时还见发育一组与前者产状相近 的劈理裂隙带，劈理带的频度为12个 /30m，单个带宽10－30cm，带内劈理 的频度为42条/30cm，劈理具歼灭侧现 特征，右阶式排列，左行运动。
另外北西走向的剪切面还表现为近 东西走向的剪张性裂隙的串联面形式。
第47页/共54页
劈理裂隙带 剪张性裂隙串联面
第48页/共54页
第10页/共54页
几种特殊的节理
• 柱状节理 • S或反S型张剪裂脉 • 火炬状节理（张剪裂脉） • 羽饰构造
第11页/共54页
柱状节理
第12页/共54页
第13页/共54S页或反S型张剪裂脉

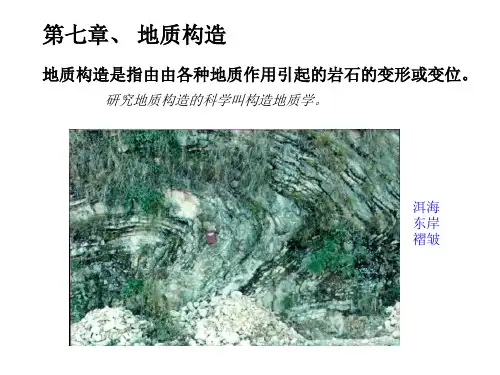

地质学教学ppt 新第7章地质构造
逆掩断层——规模小的低角度逆断层
推覆构造——规模大的低角度逆断层
（3）平移断层——断层两盘仅沿水平方向相对滑动。
可分右旋平移断层和左旋平移断层。 由水平剪切力偶或水平挤压作用形成。
左旋
右旋
（4）枢纽断层(旋转断层)： ——两盘沿断层面发生旋转，即岩块围绕一根与断面垂直 的枢纽轴线发生转动。两盘明显旋转性 旋转方式有两种：其一，枢纽轴位于断层的一端；
第二节、地层接触类型
地层接触类型——空间上相邻地层直接接触的情况。 两种地层接触类型： 整合接触——上下地层的生成年代相连续 不整合接触——上下地层的生成年代相不连续 平行不整合接触； 角度不整合接触。
一、整合接触类型
整合接触——上下地层的生成年代相连续的接触类型。
形成：地壳保 持持续缓慢下 沉，沉积区连 续接受沉积的 条件下形成。 意义——地壳 缓慢升降的运 动
倾向与坡向相反
倾向与坡向相同 岩层倾角＜地面坡角
2、倾斜岩层的露头宽度 露头宽度取决于岩层厚度、倾角、地面坡度等。
3、倾斜岩层的厚度和埋藏深度
六、直立岩层
七、岩石的变形的 基本概念
1、应力
外力与内力
内力——物体内各部分之 间的相互作用力。
附加内力——在外力作用 下物体内力的改变量。
应力是单位面积上的内力。
依斜层理确定岩层顶、底面
二、岩层产状要素
1、岩层产状要素
岩层产状——岩层在自然界中产出的状态
走向——走向线所指的 方向； 倾向——倾向线所指的 方向； 倾角——岩层面与水平 面的夹角。
2、产状要素表示方法
方位角的规定： 正北——0度或360度；正东——90度；正南——180度；正西——270度
走向NE45° 倾向SE135 ° 倾角30 °
推覆构造——规模大的低角度逆断层
（3）平移断层——断层两盘仅沿水平方向相对滑动。
可分右旋平移断层和左旋平移断层。 由水平剪切力偶或水平挤压作用形成。
左旋
右旋
（4）枢纽断层(旋转断层)： ——两盘沿断层面发生旋转，即岩块围绕一根与断面垂直 的枢纽轴线发生转动。两盘明显旋转性 旋转方式有两种：其一，枢纽轴位于断层的一端；
第二节、地层接触类型
地层接触类型——空间上相邻地层直接接触的情况。 两种地层接触类型： 整合接触——上下地层的生成年代相连续 不整合接触——上下地层的生成年代相不连续 平行不整合接触； 角度不整合接触。
一、整合接触类型
整合接触——上下地层的生成年代相连续的接触类型。
形成：地壳保 持持续缓慢下 沉，沉积区连 续接受沉积的 条件下形成。 意义——地壳 缓慢升降的运 动
倾向与坡向相反
倾向与坡向相同 岩层倾角＜地面坡角
2、倾斜岩层的露头宽度 露头宽度取决于岩层厚度、倾角、地面坡度等。
3、倾斜岩层的厚度和埋藏深度
六、直立岩层
七、岩石的变形的 基本概念
1、应力
外力与内力
内力——物体内各部分之 间的相互作用力。
附加内力——在外力作用 下物体内力的改变量。
应力是单位面积上的内力。
依斜层理确定岩层顶、底面
二、岩层产状要素
1、岩层产状要素
岩层产状——岩层在自然界中产出的状态
走向——走向线所指的 方向； 倾向——倾向线所指的 方向； 倾角——岩层面与水平 面的夹角。
2、产状要素表示方法
方位角的规定： 正北——0度或360度；正东——90度；正南——180度；正西——270度
走向NE45° 倾向SE135 ° 倾角30 °
构造地质学--第一章绪言ppt
显微构造研究过程
a. 野外采样 b. 室内精确定向
c. 岩相学观测
d. 组构测量与分析 e. 将组构数据恢复到野 外地质 f. 综合解释地质现象 g. 建立地质构造模型
43
课程安排计划和考试
课程总学时64学时，其中讲课40学时，课堂 实习（讲课+实习）24学时。 实习地点: 主楼608室 实习课请带实习指导书、铅笔、橡皮、三角 板、量角器。
地震诱发印度洋大海啸（2004年12月26日）
2016/3/6
印度尼西亚班达亚齐海啸 前（左）和后（右）卫星遥感图片对比
四川汶川映秀镇2008年“5.12”大地震
地震前美丽的北川县城
遭遇地震浩劫后的北川县城
汶川地震是印度板块惹的祸
• 印度板块向亚洲板块俯 冲，造成青藏高原快速 隆升。高原物质向东缓 慢流动，在高原东缘沿 龙门山构造带向东挤压， 遇到四川盆地之下刚性 地块的顽强阻挡，造成 构造应力能量的长期积 累，最终在龙门山北 川——映秀地区突然释 放。
岩石圈的层圈结构
构造层次
由于构造应力可以影响地壳很大深度，近地表的变形与 地下深处的变形表现形式和变形机制是不同的。通常将 地壳内不同深度、不同温压条件和不同岩性中具一种主 要变形机制的区段，称为构造层次。
构造旋回
构造旋回：构造发展的阶段性和周期性，简称旋回。1909年美国T.C.张伯伦 首次提出构造旋回概念。 19世纪末至20世纪初，根据对褶皱带内岩层间角度不整合的研究发现，造 成地壳岩层褶皱的强烈运动只出现在几个不太长的地质时期内。地壳构造发 展历史就是由相对平静时期到激烈运动周期性交替出现的历史，每次更迭 便构成一个旋回，称为构造旋回。在地壳激烈运动期间，岩层强烈褶皱并上 升成为造山带，故也称褶皱旋回或造山旋回。在一段平静时期之后，地壳发 生的短促而强烈的构造运动时期，称为构造幕或造山幕、褶皱幕。一个规模 大、持续时间长的构造旋回中会出现多次构造幕。1887年法国学者M.A.贝 特朗首先划分出休伦、加里东、海西、阿尔卑斯4个褶皱期。 20世纪20年代至40年代，以德国学者W.H.施蒂勒为代表的一些学者发展了 构造旋回的概念，并制订出全球统一的构造旋回，即休伦旋回(晚元古代)、 加里东旋回（早古生代）、海西旋回（又译华力西旋回，晚古生代）、阿尔 卑斯旋回（中、新生代）,进而将这4个旋回概称为新地巨旋回。至此，构造 旋回成为反映全球地表发展阶段的概念,又称为大地构造旋回。1962年,黄汲 清将阿尔卑斯旋回进一步划分为印支、燕山和喜马拉雅3个次一级的构造旋 回。
构造地质学复习要点PPT课件
第六章 断 层（二）
同沉积断层的主要特征。 韧性剪切带的一般特征。 走向/倾向断层效应。 横断层错断褶皱效应。 断层形成的安德森/哈弗奈模式 断层识别标志。 确定断层两盘相对运动方向的标志。 断层岩的类型。 断层形成时间的确定。 断层野外观测内容。
1. 正断层应力状态
2. 逆断层应力状态
205 ° ∠27°
W 270
B、象限角表示方法: 以 北和南的方向作为0 度, 一般
SW
E
90 SE
测量和记录岩层的走向, 倾向 和倾角, 例如:
N65°W ∠ 25°SW
S 180 南 极
（2） 符号表示方法
在地质图上, 岩层产状要素是用如下符号 来表示：
第三章 地质构造分析的力学基础
应力/应变 正应力/剪应力 应力椭球体/应变椭 球体 主应力/主应 主应力面/主应变面 应 力场/构造应力场 应力轨迹 均匀应变/非均匀 应变 线应变/剪应变 纯剪应变/单剪应变 弹 性/塑性/断裂变形 强度/能干性 脆性/韧性岩石 剪裂角/共轭剪裂角 共轴/非共轴递进变形
1）几何学解析 研究地质构造的形态、产状、规模、 组合型式及相互关系、各种要素的测量及其各个构造之间的 相互关系，从而建立一个完整的具有几何规律的构造体系或 型式。它是运动学和动力学分析的基础。
2）运动学解析 根据几何学的有关资料和数据，重塑 和再现岩石在构造变形期间所发生的运动和变位，包括变形 岩石内外部的运动。
3）动力学解析 探索构造变形的作用力性质、大小、 方向、应力场的演化及其发育顺序，应变分析也属于动力学 研究的内容。三者之间彼此相互联系，相辅相成的。
第二章 沉积岩层的原生构造及产状
地质体 产状要素 原生构造 次生构造
构造地质学.最全PPT
郯庐断裂带的周 缘前陆变形构 造—— 1西侧出现徐淮
弧形逆冲构造； 2东侧出现受郯 庐影响的前陆变 形，显示主动盘 变化特征，而不
是后期牵引
徐淮弧形 逆冲-推覆构造
淮南地区 前陆逆冲-推覆构造
张八岭东侧 逆冲-推覆构造
ቤተ መጻሕፍቲ ባይዱ
和县地区 逆冲-推覆构造
合肥盆地 侏罗系残 留等厚图
合肥盆地侏罗 纪地震相图
合肥盆地侏罗系残留等厚图 2东侧出现受郯庐影响的前陆变形，显示主动盘变化特征，而不是后期牵引 合肥盆地侏罗系残留等厚图 郯庐断裂带的周缘前陆变形构造—— 1西侧出现徐淮弧形逆冲构造； 合肥盆地侏罗系残留等厚图 郯庐断裂带的周缘前陆变形构造—— 1西侧出现徐淮弧形逆冲构造； 郯庐断裂带 同造山走滑运动的 前陆沉积与变形的指示 合肥盆地侏罗系残留等厚图 合肥盆地侏罗系残留等厚图 郯庐断裂带的周缘前陆变形构造—— 1西侧出现徐淮弧形逆冲构造； 合肥盆地侏罗纪地震相图 合肥盆地侏罗系残留等厚图 2东侧出现受郯庐影响的前陆变形，显示主动盘变化特征，而不是后期牵引 合肥盆地侏罗纪地震相图 郯庐断裂带 同造山走滑运动的 前陆沉积与变形的指示 合肥盆地侏罗系残留等厚图 郯庐断裂带 同造山走滑运动的 前陆沉积与变形的指示 2东侧出现受郯庐影响的前陆变形，显示主动盘变化特征，而不是后期牵引
郯庐断裂带 同造山走滑运动的 前陆沉积与变形的指示
大别山东侧出现 前陆沉降中心带
郯庐断裂带的周缘前陆变形构造—— 1西侧出现徐淮弧形逆冲构造； 合肥盆地侏罗系残留等厚图 合肥盆地侏罗纪地震相图 郯庐断裂带 同造山走滑运动的 前陆沉积与变形的指示 合肥盆地侏罗系残留等厚图 合肥盆地侏罗系残留等厚图 合肥盆地侏罗系残留等厚图 郯庐断裂带的周缘前陆变形构造—— 1西侧出现徐淮弧形逆冲构造； 郯庐断裂带 同造山走滑运动的 前陆沉积与变形的指示 郯庐断裂带的周缘前陆变形构造—— 1西侧出现徐淮弧形逆冲构造； 合肥盆地侏罗系残留等厚图
构造地质学课件
矿物生长线理
12
3、皱纹线理
是由先存面理上微细褶皱的枢纽平行排列 而成。微细褶皱的波长和波幅常在数厘米以下， 或仅以mm计。皱纹线理的方向与其所属的同期 褶皱的枢纽方向一致，属 B型线理。
13
4、交面线理
是两组面理相交或面理与层理相交形成的 线理，常为 B型线理。
两组交面线理交织成网格
14
四、大型线理
石香肠的长度指示局 部的中间应变轴（ Y轴）， 可看作一种 B型线理。石香 肠的宽度指示拉伸方向（ X 轴）或局部的最小主应力 （σ3）方向；厚度指示压 缩方向（ Z轴）或局部的最 大主应力（σ 1）方向（左 图）。
石香肠构造的要素 及其反映的应力方位
18
石香肠构造的三维空间形态一般不易观察， 所以对其横断面的描述较多。马杏垣曾按其横 断面的形态划分为矩形、梯形、藕节状和不规 则状等类型。石香肠的横断面上形态的变化取 决于两个主要因素：
8
2、线理的运动轴分类
线理的类型较多，就其与变形过程中物质的 运动方向及其应变主轴的关系可归纳为两类：
（1）与物质运动方向平行，称作 a型线理 ，若 与最大主应变轴一致的，称为 A型线理；
（2）与物质运动方向垂直，一般平行于应变 椭球的中间应变轴，称作 b型线理或B型线理。
9
三、小型线理
强烈变形岩石 中常常弥漫着各种 微型或小型的线理， 其形态和成因各异， 主要有以下几种：
6
在挤压、拉伸等情况下，运动学坐标系 a、 b、c轴的方位与应变椭球主应变轴 X、Y、Z轴 （或A、B、C轴）的方位一致，但在单剪变形 中两者并不完全一致。
7
单剪变形中剪切面是运动面，其上的剪切方 向为 a轴； b轴位于 ab面上，与 a轴垂直，而单剪 变形是旋转变形，最大主应变轴 X轴（或A轴） 和最小主应变轴 Z轴（或C轴）随着变形的进行 而发生旋转，与运动轴 a轴和c轴的方向完全不 同。只有中间主应变轴 Y轴（或B轴）不变，并 与b轴的方位相一致。
12
3、皱纹线理
是由先存面理上微细褶皱的枢纽平行排列 而成。微细褶皱的波长和波幅常在数厘米以下， 或仅以mm计。皱纹线理的方向与其所属的同期 褶皱的枢纽方向一致，属 B型线理。
13
4、交面线理
是两组面理相交或面理与层理相交形成的 线理，常为 B型线理。
两组交面线理交织成网格
14
四、大型线理
石香肠的长度指示局 部的中间应变轴（ Y轴）， 可看作一种 B型线理。石香 肠的宽度指示拉伸方向（ X 轴）或局部的最小主应力 （σ3）方向；厚度指示压 缩方向（ Z轴）或局部的最 大主应力（σ 1）方向（左 图）。
石香肠构造的要素 及其反映的应力方位
18
石香肠构造的三维空间形态一般不易观察， 所以对其横断面的描述较多。马杏垣曾按其横 断面的形态划分为矩形、梯形、藕节状和不规 则状等类型。石香肠的横断面上形态的变化取 决于两个主要因素：
8
2、线理的运动轴分类
线理的类型较多，就其与变形过程中物质的 运动方向及其应变主轴的关系可归纳为两类：
（1）与物质运动方向平行，称作 a型线理 ，若 与最大主应变轴一致的，称为 A型线理；
（2）与物质运动方向垂直，一般平行于应变 椭球的中间应变轴，称作 b型线理或B型线理。
9
三、小型线理
强烈变形岩石 中常常弥漫着各种 微型或小型的线理， 其形态和成因各异， 主要有以下几种：
6
在挤压、拉伸等情况下，运动学坐标系 a、 b、c轴的方位与应变椭球主应变轴 X、Y、Z轴 （或A、B、C轴）的方位一致，但在单剪变形 中两者并不完全一致。
7
单剪变形中剪切面是运动面，其上的剪切方 向为 a轴； b轴位于 ab面上，与 a轴垂直，而单剪 变形是旋转变形，最大主应变轴 X轴（或A轴） 和最小主应变轴 Z轴（或C轴）随着变形的进行 而发生旋转，与运动轴 a轴和c轴的方向完全不 同。只有中间主应变轴 Y轴（或B轴）不变，并 与b轴的方位相一致。
构造地质学ppt课件
构造地质学
五、岩体围岩构造的观察 岩体在侵位过程中，既受围岩构造影响，又与 围岩相互作用，从而在围岩附近发生一定程度的变 形变质作用。围岩构造的一般观测内容包括： ①围岩构造的型式和产状； ②围岩的层理或面理与侵入体内面理等定向组 构的关系； ③接触变质晕的宽窄和分带性。 在对岩体进行侵位、变形机制等深入研究时， 有时需要要进行应变测量。
构造地质学
根据与区域构造的关系 岩浆活动总是与某一构造运动幕 相关。如果岩体侵入于燕山期褶皱之中，则表明岩体与褶皱同 时形成或在褶皱作用晚期形成。如果查明了岩体与区域构造的 时空关系，就可以基本确定岩体形成的相对时代。 利用岩体相互穿插关系确定复式岩体内多期侵入的顺序 在岩浆岩广泛发育的地区，往往有多期侵入形成的复式杂岩体 。在杂岩体内各岩体之间存在侵入接触关系和有关现象。据此 ，可确定复式岩体的多期侵入顺序。其判别标志有：①具冷凝 边的岩体为晚期岩体，具烘烤边或接触变质晕的岩体为早期岩 体；②定向组构被切割的岩体为早期岩体，定向组构平行于两 岩体接触面的岩体为晚期岩体；③如果一岩体中包含有相邻岩 体岩石的捕虏体，则为晚期岩体；④一岩脉穿插到一个岩体内 而被相邻岩体截切，截切岩脉的岩体形成时代较晚。
构造地质学
构造地质学
二、侵入岩体产状
根据侵入岩体与围岩的接触关系，可以将侵入岩体分 为整合侵入岩体和不整合侵入岩体。 1、 整合侵入岩体 指侵入岩体的边界面基本上平行于围岩的层理或片理 的侵入岩体。根据整合侵入岩体的形态、大小，可进一步 分为岩盘、岩盆、岩床和岩鞍等。 岩床 顺层侵入的板状侵入岩体。岩床规模不等，一 般多为中小型，厚度自数十厘米至数米。组成岩床的岩石 成分自酸性至基性、超基性，但以基性岩床居多。
构造地质学
岩盘 又称岩盖，是一种上 凸下平的似透镜状侵入岩体。岩 盘规模一般较小，直径十米至数 百米。岩石多为酸性和碱性，粘 度较大而不易顺层展布。 岩盆 规模巨大的似盆状侵 入体，多产出于构造盆地之中。 岩体和围岩自四周向中心倾斜。 岩盆直径可达数十至上百公里， 岩体厚度数百至上千米。常发生 分异作用。组成岩石一般为流动 性大的基性、超基性和碱性岩。
第二章 地质构造PPT课件
类型：断裂构造包括节理和断层。
一、节理（裂隙）
是岩体受力断裂后两侧岩块没 有明显位移的小型断裂构造。
工程地质
岳麓山响鼓岭硅质砂岩中的节理
1.节理类型（构造节理）
工程地质
（1）张节理 （2）剪节理（X节理）
岳麓山枫林沟处X节理
2.裂隙的统计
工程地质
编 裂隙产状 长 宽 条 号 走 倾 倾 度 度 数 填充情况
c层产状不一致，以一定的角度 相交；两套地层的时代不连续，两者之间有 代表长期风化剥蚀与沉积间断的剥蚀面存在。 有底砾岩存在。
工程地质
2.岩浆岩相对地质年代的确定方法
（） （）
（1）接触关系
沉积接触关系（如下图） 侵入接触关系（如下图）
2.岩浆岩相对地质年代的确定方法 （2）穿插构造
第二章 地质构造
31 地质年代 32 地质构造
工程地质
第一节 地质年代
工程地质
地质构 造的概念
1.指组成地壳的岩层或岩 体在地应力的长期作用下， 发生变形、变位的形迹。
2.具体构造:单斜构造、褶 皱构造和断裂构造等。
第一节 地质年代
工程地质
一、地质年代
1.绝对地质年代 2.相对地质年代
二、地层的相对地质年代
向向角
裂隙成 因类型
1 3070 370 180 2 3320 620 100 3 70 2770 800 4 150 2850 600
22 裂隙面夹泥 扭性裂隙 15 裂隙面夹泥 扭性裂隙 2 裂隙面夹泥 扭性裂隙 4 裂隙面夹泥 扭性裂隙
裂隙野外测量记录表
3.裂隙玫瑰图
工程地质
裂隙走向玫瑰图 裂隙倾向玫瑰图
工程地质
1.沉积岩相对地质年代的确定方法
一、节理（裂隙）
是岩体受力断裂后两侧岩块没 有明显位移的小型断裂构造。
工程地质
岳麓山响鼓岭硅质砂岩中的节理
1.节理类型（构造节理）
工程地质
（1）张节理 （2）剪节理（X节理）
岳麓山枫林沟处X节理
2.裂隙的统计
工程地质
编 裂隙产状 长 宽 条 号 走 倾 倾 度 度 数 填充情况
c层产状不一致，以一定的角度 相交；两套地层的时代不连续，两者之间有 代表长期风化剥蚀与沉积间断的剥蚀面存在。 有底砾岩存在。
工程地质
2.岩浆岩相对地质年代的确定方法
（） （）
（1）接触关系
沉积接触关系（如下图） 侵入接触关系（如下图）
2.岩浆岩相对地质年代的确定方法 （2）穿插构造
第二章 地质构造
31 地质年代 32 地质构造
工程地质
第一节 地质年代
工程地质
地质构 造的概念
1.指组成地壳的岩层或岩 体在地应力的长期作用下， 发生变形、变位的形迹。
2.具体构造:单斜构造、褶 皱构造和断裂构造等。
第一节 地质年代
工程地质
一、地质年代
1.绝对地质年代 2.相对地质年代
二、地层的相对地质年代
向向角
裂隙成 因类型
1 3070 370 180 2 3320 620 100 3 70 2770 800 4 150 2850 600
22 裂隙面夹泥 扭性裂隙 15 裂隙面夹泥 扭性裂隙 2 裂隙面夹泥 扭性裂隙 4 裂隙面夹泥 扭性裂隙
裂隙野外测量记录表
3.裂隙玫瑰图
工程地质
裂隙走向玫瑰图 裂隙倾向玫瑰图
工程地质
1.沉积岩相对地质年代的确定方法
地质构造-PPT课件
水平褶曲
倾伏褶曲
77
断层构造在地质图上的表现：
（b）
78
地层接触关系在地质图上的表现:
图 4-28 不整合 E与Q – 平行不整合；T与E – 角度不整合
79
岩层接触关系
80
读图方法：
比例尺、图例、地貌、地层分布和岩性、 地质构造、物理地质现象、工程地质评价。
81
82
83
84
85
86
49
50
用节理玫瑰图分析岩体稳定和渗漏
51
断层 (fault): 有明显位移的断裂。
断层要素: 断层面（带） 断盘 断距
52
3.3.2 断层
53
断层基本类型
正断层
(normal fault)
逆断层
(reverse fault)
平移断层
(parallel fault)
54
美国圣安的列斯断层的航空照片
发生在强度较高的岩石中，断层带锁固能力强，危 害大。
• 缓慢蠕动（蠕滑型）－不直接产生地震。
发生在强度较低的软岩中，断层带锁固能力弱，危 害小。
66
活断层对工程的危害：
1.直接危害跨越该断层的建筑物 2. 例：宁夏石嘴山市红果子沟和河北蓟县境内的两段长
城被错断。
2.伴有地震发生的活断层使较大范围的建筑物摧 毁 3. 例：1906年美国旧金山地震中，圣.安德烈斯断裂导
23
24
25
断裂构造(fracture)
26
27
断裂构造的力学机制
28
断裂构造的形成
29
断裂构造的分类
节理（裂隙）
原生节理
构造节理
剪节理 张节理
倾伏褶曲
77
断层构造在地质图上的表现：
（b）
78
地层接触关系在地质图上的表现:
图 4-28 不整合 E与Q – 平行不整合；T与E – 角度不整合
79
岩层接触关系
80
读图方法：
比例尺、图例、地貌、地层分布和岩性、 地质构造、物理地质现象、工程地质评价。
81
82
83
84
85
86
49
50
用节理玫瑰图分析岩体稳定和渗漏
51
断层 (fault): 有明显位移的断裂。
断层要素: 断层面（带） 断盘 断距
52
3.3.2 断层
53
断层基本类型
正断层
(normal fault)
逆断层
(reverse fault)
平移断层
(parallel fault)
54
美国圣安的列斯断层的航空照片
发生在强度较高的岩石中，断层带锁固能力强，危 害大。
• 缓慢蠕动（蠕滑型）－不直接产生地震。
发生在强度较低的软岩中，断层带锁固能力弱，危 害小。
66
活断层对工程的危害：
1.直接危害跨越该断层的建筑物 2. 例：宁夏石嘴山市红果子沟和河北蓟县境内的两段长
城被错断。
2.伴有地震发生的活断层使较大范围的建筑物摧 毁 3. 例：1906年美国旧金山地震中，圣.安德烈斯断裂导
23
24
25
断裂构造(fracture)
26
27
断裂构造的力学机制
28
断裂构造的形成
29
断裂构造的分类
节理（裂隙）
原生节理
构造节理
剪节理 张节理
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型逆冲推覆构造
构的 规
造断 模
。
层 面
较 小
远并
距且
离上
推盘
动沿
形低
成角
的度
逆波
冲伏
推起
覆伏
•
断层（C2逆冲在N之上， 新疆巴音沟）
C2 N
北京怀柔汤河口逆冲推覆构造
规模较大的逆冲推覆构造
推覆构造(大红山锰矿)
唐古拉山脉
• -
推覆体：经远距离位移的规模巨大的近水平或平卧
褶皱岩席，也称外来体或逆冲席体。是逆冲断层的 上盘。
现与总体逆冲方向相反的逆冲断层，这种反向逆冲断 层称为反冲断层。
逆冲推覆断层与飞来峰构造
由于剥蚀，在推覆构造地区常出现飞来峰和构造窗两种现象。
冲断层
飞来峰
侏罗纪的
古生代的
逆断层组合形式
• 飞来峰：逆冲断层上盘被剥蚀，使下盘岩石出露，如果上盘岩石被剥蚀
成孤岛状，则称为飞来峰。
• 构造窗：如果下盘岩石以天窗式出露，周围被上盘岩石封闭则称为构造
窗。
飞 来 峰 和 构 构造窗 造 窗 发 育 过 程 示 意 图
构造窗
飞来峰 飞来峰
在逆掩断层或辗掩构造中，常见老岩层覆盖在新岩层上， 这样的老岩层称推覆体。当推覆体遭受强烈剥蚀，周围地 区露出原来的新岩层，而残留一部分老岩层，孤零零地盖 在新岩层上，这样就形成了飞来峰。
• 背冲式 由两条倾向相向倾斜、相背(反)逆冲的逆掩断层组成， 两条断层有一共同的上(升)盘。对冲式断层常与复背斜伴生，分 别发育在背斜两翼，总体构成扇型。
背冲式逆冲断层系
• 楔冲式 产状相近的 一套逆冲断层和一套 正断层共同构成上宽 下窄的楔状冲断体。
这类断层组合有 点类似叠瓦式构造， 所不同在于断层倾角 较陡，断层之间的断 片呈楔形体而故名。 它的发育与基底大断 层活动有关。
层 其唐 继 以 欧 唐
带 南古 续 后 亚 古
夹 边拉 上 ， 板 拉
峙 的山 升 这 块 山
的 班是 ， 一 碰 脉
一 公青 而 地 撞 在
个 错藏 形 域 ， 中
推 覆 体 。
怒 江 断 层 带 和 北 边 的 澜 沧 江 断
高 原 薄 皮 构 造 的 一 部 分 ， 是 由
成 如 今 的 山 体 。 在 地 质 学 上 ，
指导老师：谢炎石 小组成员：范鹏、黄锡家、李晓龙、龙晓军
逆断层
• 地质构造中断层的一种。是根据断层的两盘相对位移划分的。 • 逆断层指上盘上升，下盘相对下降的断层。
根据断层倾角的大小，可分为：高角度逆断层和低角度逆断层。 高角度逆断 层面倾斜陡峻，倾角大于45°，常常在正断层发育区产成，所以有些学者将 高角度逆断层与正断层统一归属于高角度断层。倾角小于45°（一般多在 30°左右或更小）的逆断层称为低角度断层。位移距离很大的低角度逆断层 称为逆冲断层。聚合性板块边界多逆断层与褶皱构造 。
叠瓦状构造常常表现为前(上)陡后(下)缓，各条断层向下常汇集成 一条主断层。
台中地区叠瓦断层带
叠瓦式逆冲断层
• 对冲式 由两条倾向相背倾斜、相对逆冲的逆掩断层组成，两 条断层有一共同的下(降)盘。小型的对冲式断层常与背斜伴生； 而大型对冲式断层常控制断陷(前陆)盆地边界。
四川广元明月峡背斜的对冲断层（据四川第二区测队）
逆断层形成动画
逆断层
上盘上升
断层的基本要素
三要素：
小型逆断层
断层面----是一个将岩块或岩层断开 成两部分并借以滑动的破 裂面。
上盘
断盘----是断层面两侧沿断层面发 生位移的岩块。如果断层 面是倾斜的，位于断层面 上侧的一盘为上盘，位于 断层面下侧的为下盘。
上升盘
断层线----是断层面与地面的交线， 即断层在地面的出露线。
飞来峰
飞来峰
飞来峰与构造窗连续间隔分布
逆冲推覆构造
逆冲推覆构造：由逆冲断层及其上盘推覆体或逆冲岩席组 合而成的大型挤压性构造，通称逆冲推覆体系，是造山带 中最常见的构造现象。
逆冲推覆构造主要产于挤压构造背景下的大陆造山带与相邻沉积盆地的边界 过渡带，主动大陆边缘弧前构造带也发育逆冲推覆构造。此外，压性沉积盆 地内部也不同程度地发育逆冲推覆构造，它是挤压或压缩作用的结果。
下盘
下降盘
小型逆断层
断距不大的小型逆冲断层，安徽淮北市皇藏岭，中寒武统徐庄组
四川松潘虎牙逆断层
唐王域逆冲断层
逆断层的形成机制—Anderson模 式
形成逆（冲）断层的应力状态是：最大主应力轴（1）和中间主应力轴 （2）是水平的，最小主应力轴(3)是直立的，2平行于断层面走向。
根据逆冲断层的应力状态和莫尔圆表明，适于逆冲断层形成作用的可能情况是： 1在水平逐渐增大，或者是最小主应力（ 3 ）在垂向上逐渐减小。因此，水 平挤压有利于逆冲断层的发育。
受 新 生 代 几 次 造 山 作 用 的 影 响 ，
而 褶 皱 隆 起 并 逐 渐 露 出 海 面 。
生 代 时 ， 因 为 羌 塘 地 块 向 北 与
逆冲推覆构造的组合型式
• 叠瓦式：产状相近的若干条逆冲断层成束产出，条条产状相近并向同一 方向逆冲的断层，构成叠瓦逆冲断层。Fra bibliotek叠瓦状逆冲断层系
叠冲(瓦)式逆掩断层
逆冲推覆构造的几何结构
台阶式 由长而平的断坪（flat)与连接其间的短而陡的
断坡（ra断m夹p块)交中替岩构层成呈。膝是折逆状冲弯推曲覆构造的基本格架。 顶板逆冲断层
双冲式 由顶板逆冲断层与底板逆冲断层及夹于其中
的一套叠瓦式逆冲断层和断夹块组合而成。又称双重逆 冲构造。
底板逆冲断层
反冲式 断在夹一块定中方岩向层逆呈冲拉的长逆的冲背断斜层-系向中斜，对往往出
