独立式住宅课程设计一、课程目标知识目标：1. 学生能够理解独立式住宅的基本概念、特点及分类。
2. 学生能够掌握独立式住宅设计的基本原则，包括空间布局、功能分区、采光通风等。
3. 学生能够了解我国住宅设计的相关法规和标准。
技能目标：1. 学生能够运用所学知识，分析并解决独立式住宅设计中遇到的问题。
2. 学生能够独立完成一个简单独立式住宅的设计方案，包括平面布局、立面设计等。
3. 学生能够运用绘图软件（如AutoCAD）绘制独立式住宅的平面图、立面图等。
情感态度价值观目标：1. 培养学生对住宅设计的兴趣，激发他们的创新意识和审美观念。
2. 培养学生关注生态环境、人文关怀等社会责任感，体现在住宅设计中。
3. 培养学生团队合作精神，学会倾听、尊重他人意见，提高沟通能力。
本课程针对初中年级学生，结合教材内容，注重实用性，使学生能够将所学知识应用于实际生活中。
课程目标具体、可衡量，旨在帮助学生和教师明确课程预期成果，为教学设计和评估提供依据。
在教学过程中，注重启发式教学，引导学生主动探究，培养他们的创新能力和实践能力。
同时，关注学生个体差异，因材施教，使每位学生都能在课程中取得进步。
二、教学内容1. 独立式住宅概述- 住宅的分类及特点- 独立式住宅的定义及发展2. 独立式住宅设计原则- 空间布局与功能分区- 采光、通风与景观设计- 节能与环保3. 住宅设计相关法规与标准- 建筑设计规范- 住宅设计规范- 建筑施工图设计要求4. 独立式住宅设计方案- 设计流程与方法- 平面布局设计- 立面设计- 景观设计5. 住宅设计实践- 设计任务书与案例分析- 学生分组讨论与设计方案制定- 设计方案评价与修改6. 绘图软件应用- AutoCAD基本操作与绘图技巧- 住宅平面图、立面图绘制教学内容依据课程目标，结合教材，注重科学性和系统性。
教学大纲明确教学内容安排和进度，涵盖独立式住宅的定义、设计原则、相关法规、设计方案及绘图软件应用等方面。
低层独立式住宅
立式住宅设计
住宅功能空间的组合： 住宅功能空间的组合：
卫生间 室外 卧 室
院门
前院
大门
前室、走道、楼梯
工作室
室 室 外 外
厨房
餐厅
客厅、起居室
后院
武汉大学城市建设学院
室外设施
低层独立式住宅设计
卧室 个人圈 贮藏 书房
卫生间 洗涤 服务圈 厨房 餐厅 门厅入口
武汉大学城市建设学院
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
低 层 独 立 式 住 宅 设 计
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
武汉大学城市建设学院
低层独立式住宅设计
四、设计与构思
3、空间的利用 、 ——装饰与小设施 装饰与小设施 ——贮藏空间与交通空间的利用 贮藏空间与交通空间的利用
武汉大学城市建设学院
低层独立式住宅设计
四、设计与构思
4、造型 、 ——体型与体量：加法、减法、旋转、错位 体型与体量：加法、减法、旋转、 体型与体量 ——立面处理：比例、尺度、对比 立面处理：比例、尺度、 立面处理
低层独立式住宅设计
一、低层独立式住宅的特点
附课程设计任务书
主讲
武汉大学城市建设学院
阮宇翔
建筑学200115301～02班 建筑学200115301～02班 200115301
低层独立式住宅设计
二、低层独立式住宅功能关系： 低层独立式住宅功能关系：
主要使用房间——起居室、书房、餐厅、 卧室 起居室、书房、餐厅、 主要使用房间 起居室 辅助用房——厨房、卫生间、储藏室 厨房、卫生间、 辅助用房 厨房 交通部分——走道、门厅、楼梯 走道、门厅、 交通部分 走道
住宅功能空间的组合： 住宅功能空间的组合：
卫生间 室外 卧 室
院门
前院
大门
前室、走道、楼梯
工作室
室 室 外 外
厨房
餐厅
客厅、起居室
后院
武汉大学城市建设学院
室外设施
低层独立式住宅设计
卧室 个人圈 贮藏 书房
卫生间 洗涤 服务圈 厨房 餐厅 门厅入口
武汉大学城市建设学院
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
低 层 独 立 式 住 宅 设 计
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
低层独立式住宅设计
武汉大学城市建设学院
武汉大学城市建设学院
低层独立式住宅设计
四、设计与构思
3、空间的利用 、 ——装饰与小设施 装饰与小设施 ——贮藏空间与交通空间的利用 贮藏空间与交通空间的利用
武汉大学城市建设学院
低层独立式住宅设计
四、设计与构思
4、造型 、 ——体型与体量：加法、减法、旋转、错位 体型与体量：加法、减法、旋转、 体型与体量 ——立面处理：比例、尺度、对比 立面处理：比例、尺度、 立面处理
低层独立式住宅设计
一、低层独立式住宅的特点
附课程设计任务书
主讲
武汉大学城市建设学院
阮宇翔
建筑学200115301～02班 建筑学200115301～02班 200115301
低层独立式住宅设计
二、低层独立式住宅功能关系： 低层独立式住宅功能关系：
主要使用房间——起居室、书房、餐厅、 卧室 起居室、书房、餐厅、 主要使用房间 起居室 辅助用房——厨房、卫生间、储藏室 厨房、卫生间、 辅助用房 厨房 交通部分——走道、门厅、楼梯 走道、门厅、 交通部分 走道
某地二层独立式院落住宅建筑设计图
1-10.51.1.1.51.59.14.280012001200270033002400420033001800205003600280012001200270027003900330018003600205002900210027003600105001300290033007200105001650270060015003600635030001100033002700900150021003600330018004400110004900102007500750010200210029002400330051001050013002900330010500720016502700150060036006350300011000330027004500330054001100044004900750010200102007500205002050011300710071001130024001130011300330021001.21.1客厅门厅厨房书房客厅餐厅餐厅厨房客厅卫生间客房茶室工人房前院门厅后院餐厅卫生间卧室卫生间客厅厨房客房家庭厅餐厅厨房卫生间卫生间卧室主卧主卧卧室卫生间卫生间主卧茶轩主卧卧室卧室起居室卫生间卫生间门厅衣柜卧室8701560120560120111012011101202501200250120441012025012002502508001110120800250900250360900300800118025090050018008001300120360033005800360060021005700580054003600120120207408701208701560870416012015608701201203300440033001124012020740120150042001900120027005400360057005800540036

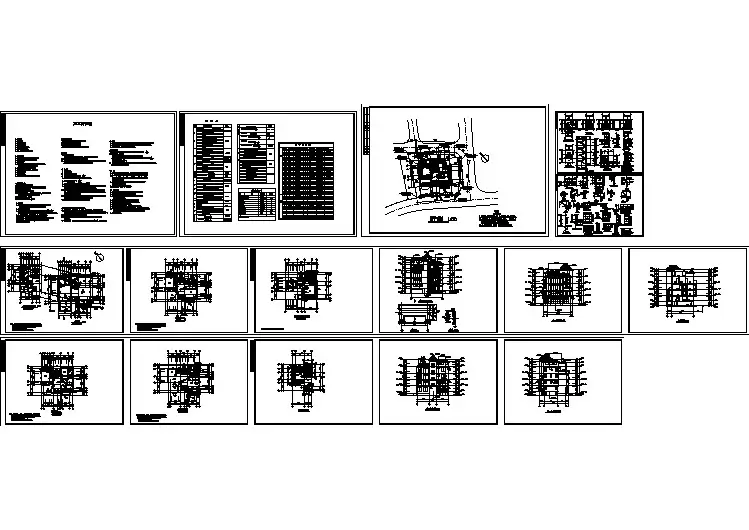

独栋别墅建筑设计布置图
0.51.1.1.51.59.14.1-1给 排 水结 构电 气建 筑专 业姓 名日 期姓 名专 业暖 通动 力日 期夹层平面图1:1002145.2M本层面积:@卧室棋牌室衣帽间卧室衣帽间卧室卧室2本层面积:172.9M6.250阳台蒸汽烤箱衣柜更衣室二层平面图1:100卧室露台1:100三层平面图更衣室衣帽间蒸汽烤箱书房神明厅145.6M本层面积:2客厅泡茶区-1.0501:100一层平面图花池N2182.7M本层面积:衣帽间衣帽间%%P0.0003.600上下6.3009.500花池-1.200车库-1.4005%上下卧室客厅上空阳台1.000餐厅餐具房1:100标高1.000局部平面图局部面积: 71.8M21、电梯按630kg（8人），速度为1.6M/S设计，电梯为无机房电梯。注：%%P0.000下上保姆房上下储藏间0.90062.4M本层面积:2下1:100标高12.700平面图杂物间廊道露台12.7001:100屋面平面图上16.100太阳能热水器卫星天线%%p0.0003.6006.3009.50012.70010.6007.4004.700-1.05016.10015.00014.1001:100- 立面图15.00014.1001:100- 立面图3.6001%0.9000.9501.0003.6006.3009.50012.700-1.05016.10014.90019.100%%p0.0003.6006.3009.50012.700-1.05016.10010.4007.40019.1000.9003.6006.3009.50012.700-1.05016.10014.9002.0004.7007.500%%p0.0003.6006.3009.50012.700-1.05016.1000.9003.6006.3009.50012.700-1.05016.100%%p0.
01-2独立住宅建筑设计
2、看到家庭生活的动态发展过程，建立动态的设计观念
3、建立可持续发展的观念，全面考虑居住环境问题，注意
节地、节水、节能、节材
第10页，共28页。
四、我国住宅建筑发展的历史与住宅设计的特点 1、计划经济时期的住宅建设及特点 2、商品经济时期的住宅建设及特点
成都万科双水岸
第11页，共28页。
五、设计内容 5.1 用的设计： 功能：布局、流线、安全、隐私 技术：日照、采光、通风、上下水、 供暖、燃气设施……
建筑设计资料集（3） 《住宅设计规范》GB50096-2011
第2页，共28页。
一、居住建筑的概念
广义概念：供人居住的建筑 人类为了满足家庭生活的需要所构筑的物质空间
建筑类型 各类普通住宅、别墅、公寓、宿舍……
分 类:1~3层的住宅为低层住宅，4~6层的为多层住宅， 7~9层的为中高第20页，共28页。
第21页，共28页。
第22页，共28页。
第23页，共28页。
第24页，共28页。
第25页，共28页。
第26页，共28页。
第27页，共28页。
第28页，共28页。
6.3.6、层高
6.3.7 厨房与卫生间
（1）设计要点：
A符合人的炊事和个人卫生行为 B保证使用者的私密性和安全性 C环境应卫生整洁
D充分考虑使用者的心理需求
E注意地方性要求
（2）整体综合设计原则
A综合考虑各方面的要求和相互协调一致 B模数协调一致
C人体工程学要求
第18页，共28页。
第19页，共28页。
第3页，共28页。
住宅是支撑家的基本要素之一，是人们为了满足家庭生活的需求所构筑的物 质空间，是人类适应自然、改造自然的产物，并且是随着人类社会的进步逐步发展 起来的。

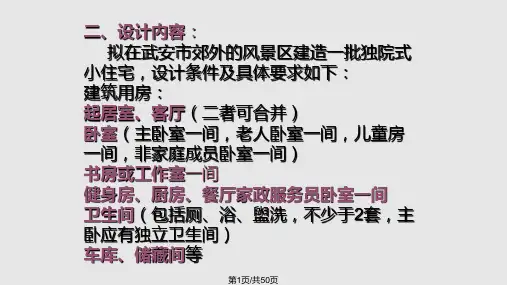

独院式住宅设计PPT课件
