6-1平面连杆机构练习题(一)

6-1平面连杆机构练习题（一）班级姓名学号一，填空题1，平面连杆机构的各构件是用、等方式连接起来的，各构件的相对运动均在_________平面或的平面内。

2，平面四杆机构是的平面连杆机构，其结构，易于，工作_______，因此应用非常广泛。

3，运动副是使两构件而又能产生一定的连接。

4，运动副按其运动范围分为和两大类。

5，平面运动副根据组成运动副的两构件的接触形式不同，可分为和6，低副是指两构件之间作的运动副。

7，高副是指两构件之间作或接触的运动副。

8，铰链四杆机构是由4个构件通过连接而成的机构。

9，铰链四杆机构中固定不动的杆称为，与机架用转动副相连的杆称为，不与机架直接连接的杆称为。

10，能作整周转动的连架杆称为，仅能在小于360度的某一角度内摆动的连架杆称为11、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。

12，在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作运动，即得到双曲柄机构。

13，在机构中，如果将杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。

14，在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪个杆作为，都可以组成双摇杆机构。

15、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。

16、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。

17、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

18、平面四杆机构有三种基本形式，即机构，机构和机构。

二，判断题（）1，在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）2，铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；最短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）3，利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）4. 键与滑移齿轮组成移动副。

（）5. 高副比低副的承载能力大。

平面连杆机构试题

一、填空题1．凸轮是具有__ __或且常作为主动件的构件。

2．凸轮机构由__ __ 、__ __、组成，一般以 __为主动件。

凸轮轮廓的曲线是根据设计的。

3．凸轮按凸轮形状分类分为_ ___凸轮、凸轮、__ __凸轮、凸轮，按从动件端部结构形式分为从动杆、___ _ 从动杆和从动杆。

4．内燃机气阀控制机构采用了凸轮机构。

5．将转换为的机构称为间歇运动机构。

6．棘轮机构常用类型有棘轮机构、棘轮机构、棘轮机构、棘轮机构、 ____的棘轮机构。

7．凸轮和凸轮统称为柱体凸轮。

8．当盘形凸轮的回转中心趋于___ _ 时，即成为移动凸轮。

移动凸轮通常做运动，多用于机构中。

9．槽轮机构又称机构。

由带圆柱销的与带径向槽的及组成。

10. 可用于起重设备中的棘轮机构为棘轮机构。

11. 摩擦式棘轮机构是依靠使棘轮作步进运动。

二、判断题1．凸轮机构广泛用于机械自动控制。

（）2．凸轮机构是高副机构，凸轮与从动件接触处难以保持良好的润滑而易磨损。

（）3．移动凸轮可以相对机架作直线往复运动。

（）4．柱体凸轮机构，凸轮与从动件在同一平面或相互平行的平面内运动。

（）5．平底从动件润滑性能好，摩擦阻力较小，并可用于实现任意运动。

（）三、选择题1．要求从动件运动灵敏，轻载低速时宜采用的凸轮机构为( )A．滚子从动件凸轮机构 B．尖顶从动件凸轮机构C．曲面从动件凸轮机构 D．平底从动件凸轮机构2．要使常用凸轮机构正常工作，必须以凸轮( )A．作从动件并匀速转动B．作主动件并变速转动 C．作主动件并匀速转动3．传动要求速度不高，承载能力较大的场合常应用的从动件形式为( )A．尖顶式 B．滚子式 C．平底式 D．曲面式4．在要求( )的凸轮机构中，宜使用滚子式从动件A．传力较大 B．传动准确、灵敏C．转速较高5．属于空间凸轮机构的有( )A．移动凸轮机构 B．盘形凸轮机构C．圆柱凸轮机构6．( )从动件的行程不能太大A．盘形凸轮机构 B．移动凸轮机构 C．圆柱凸轮机构 D．圆锥凸轮机构7．凸轮与从动件接触处的运动副属于( )A．高副 B．转动副 C．移动副。

平面连杆机构习题及答案

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

平面连杆机构习题

一．选择题1.在下列平面四杆机构中，无论以哪一构件为主动件，都不存在死点位置【C 】a)A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构2.当凸轮机构的从动件选用摆线运动规律时，其从动件的运动【C 】A、将产生刚性冲击B、将产生柔性冲击C、没有冲击3.渐开线标准齿轮的根切现象发生在【C 】A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时4.在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【 B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形5.带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载6.下列四种螺纹中，自锁性能最好的是【D 】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹7.V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处8.在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C 】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q9.带传动的主要失效形式是带的【A 】A、疲劳断裂和打滑B、磨损和打滑C、磨损和疲劳断裂二．填空题1.轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴，既承受弯矩有承受转矩的轴为转轴。

2.普通平键的剖面尺寸(b×h),一般应根据轴的直径按标准选择。

3.为保证带传动的工作能力，一般规定小带轮的包角α≥___120°__。

4.机构具有确定相对运动的条件是：机构的自由度数等于原动件的个数。

5.在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为急回特性。

6.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6-1-2 《平面连杆机构》练习题(二)

☼ 6-1-2《平面连杆机构》练习题（二）☼班级姓名学号一、填空题：1、曲柄摇杆机构能将主动件的运动转换成摇杆的。

2、曲柄摇杆机构也能将摇杆的转换为曲柄的运动。

3、曲柄摇杆机构中，以曲柄为主动件的实例有、、和，以摇杆为主动件的实例有。

4、双曲柄机构是当主动曲柄作转动时，从动曲柄随之作转动。

5、当两曲柄的长度相等而且平行时，称为双曲柄机构，两曲柄的旋转方向，角速度也。

6、双曲柄机构如果对边杆长度都相等，但互不平行，则称为双曲柄机构，两曲柄的旋转方向，且角速度。

7、两个构件之间以面接触的运动副称为,其中如果两构件间只能作相对转动时,称为。

8、曲柄摇杆机构产生“死点”位置的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。

9、曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。

10、曲柄摇杆机构的不等于00，则急回特性系数，机构就具有急回特性。

11、连杆机构的“死点”位置，将使机构在传动中出现或发生运动方向等现象。

12、在实际生产中，常常利用急回运动这个特性，来缩短的时间，从而提高机械的。

13、曲柄摇杆机构的摇杆作主动件时，将与从动件的位置称为曲柄的“死点”位置。

14、曲柄摇杆机构只有当为主动件时，机构才会出现“死点”。

若以为主动件时，则无“死点”。

二、判断题：（）1、当机构的极位夹角θ=00时，机构无急回特性。

（）2、在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于00，也可以大于00。

（）3、机构是否存在死点位置与机构取那个构件为原动件无关。

（）4、曲柄的极位夹角θ越大，机构的急回特性系数K也越大，机构的急回特性也越显著。

（）5、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）6、极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）7、在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）8、在平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

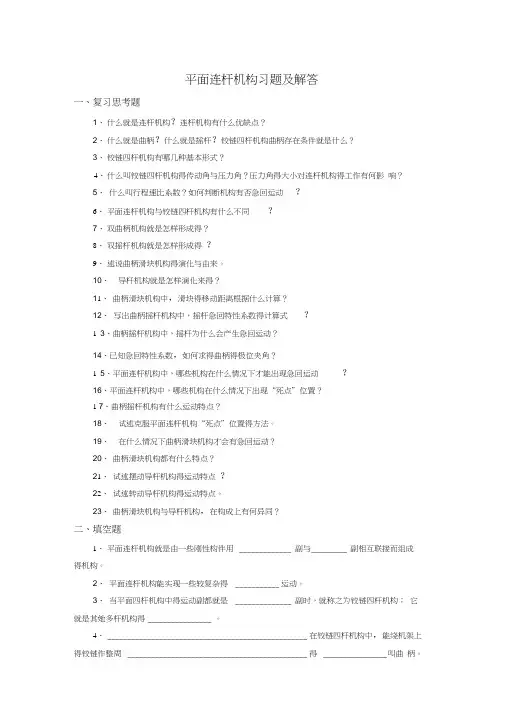

机械设计基础.平面连杆机构习题及解答
