电子水准测量记录手簿
在Microsoft Excel制作四等水准测量观测手簿
在Microsoft Excel制作四等水准测量观测手簿
易金荣;万义有;陈宜东
【期刊名称】《西部探矿工程》
【年(卷),期】2004(016)011
【摘要】通过四等水准测量观测手薄的制作,介绍大众软件Microsoft Excel在数字化测绘工作中的运用.
【总页数】2页(P26-27)
【作者】易金荣;万义有;陈宜东
【作者单位】江西有色地质测绘院,江西,新余,33800;江西有色地质测绘院,江西,新余,33800;江西有色地质测绘院,江西,新余,33800
【正文语种】中文
【中图分类】P224.1
【相关文献】
1.基于Android平台的四等水准测量电子手簿的设计与实现 [J], 王凯;张卫民;赵立谦;隋宛辰;梁勇
2.DiNi12电子水准仪观测数据读取与手簿制作 [J], 丁占春;马保卫
3.用Microsoft Excel自动编制外业观测计算表 [J], 董向勇;龙盈
4.利用VB编程实现电子水准测量手簿的自动检查 [J], 王凯
5.基于ExcelVBA技术制作电子水准仪观测手簿 [J], 徐景欣;丁占春
因版权原因，仅展示原文概要，查看原文内容请购买。
四等水准测量手簿
3、测高差（1）按四等水准方法，测量由已知水准点 BM和导线点（B、D、E、F、G、H、I）组成闭合水准路线，经误差分配后，计算出导线点的高程。
要求：1）观测顺序按“后后前前”（黑红黑红）进行；2）每站前、后视线长不超过 100m ，前后视距差不超过 3m ，前后视距累计差不超过 10m 。
3）红黑面读数差不大于 3mm ；红黑面高差之差不大于 5mm 。
测站记录和计算根据观测程序，将读数依次记入观测手簿，见表二、四等水准测量手簿相应的栏⑪～⑱内；随即进行计算，填入表中①～⑨栏；计算值如果符合限差要求，可以迁站继续观测；否则应重新观测，直至所测数据符合要求。
1．视距部分后视距：①＝[(1)－(2)]×100；前视距：②＝[(5)－(6)]×100；上两式中100为视距乘常数；前后视距差：③＝①－②；前后视距累积差：④＝本站的③＋前站的④。
2．高差部分后视尺红黑面读数差：⑤＝K后＋(3)－(4)；前视尺红黑面读数差：⑥＝K前＋(7)－(8)；上两式中的K后及K前分别为后前水准尺黑、红面的起点读数差，亦称为尺常数。
其值分别为4.6874787和.，主要是检核黑、红面读数是否正确。
黑面高差：⑧＝(3)－(7)；红面高差：⑨＝(4)－(8)；红黑面高差之差：⑦＝⑧－（⑨±0.100）＝⑤－⑥；注：⑦＝⑤－⑥由于两水准尺的红面起始读数相差0.100m，即4.6874787和.之差，因此，红面测得的实际高差应为⑨±0.100。
取“＋”或“－”应根据后、前尺的K值来确定。
例如表5－8中第一测站，后视尺 4.787K=后，前视尺 4.687K=前，因此，红面高差为⑨－0.100，到第二测站因两水准尺交替，红面高差为⑨＋0.100。
高差中数：⑩＝[⑧+（⑨±0.100）]∕2 ，作为该测站的高差值。
注：⑩＝[⑧+⑨]∕2成果整理和高程计算1．各段长度和高差的计算与校核当整个水准路线测量完毕，应逐页校核计算有无错误，校核的内容是：累积视距差校核：∑①－∑②＝末站的④；黑红面高差校核：∑(3)－∑(7)＝∑⑧；∑(4)－∑(8)＝∑⑨；高差中数校核：测站数为奇数时 [∑⑧+（∑⑨±0.100）]∕2＝∑⑩；测站数为偶数时 [∑⑧+∑⑨]∕2＝∑⑩；校核完成后计算相应的测段长度：L＝后视距总长＋前视距总长；i相应的测段高差：h＝各站的高差中数之和。

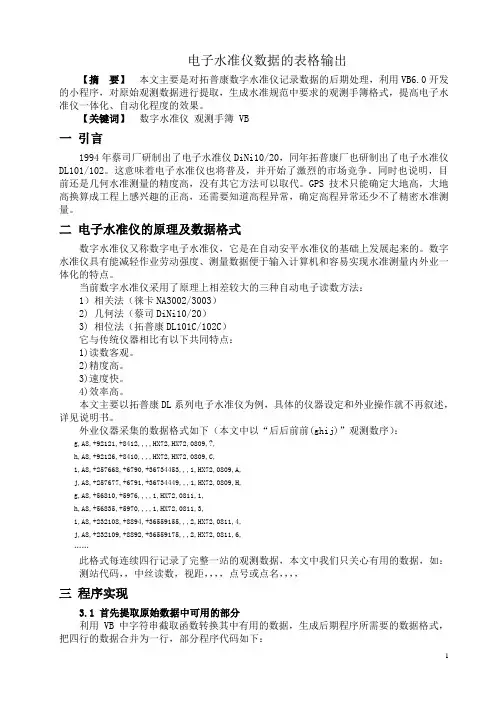

电子水准仪数据的表格输出
电子水准仪数据的表格输出【摘要】本文主要是对拓普康数字水准仪记录数据的后期处理，利用VB6.0开发的小程序，对原始观测数据进行提取，生成水准规范中要求的观测手簿格式，提高电子水准仪一体化、自动化程度的效果。
【关键词】数字水准仪观测手簿 VB一引言1994年蔡司厂研制出了电子水准仪DiNi10/20，同年拓普康厂也研制出了电子水准仪DL101/102。
这意味着电子水准仪也将普及，并开始了激烈的市场竞争。
同时也说明，目前还是几何水准测量的精度高，没有其它方法可以取代。
GPS技术只能确定大地高，大地高换算成工程上感兴趣的正高，还需要知道高程异常，确定高程异常还少不了精密水准测量。
二电子水准仪的原理及数据格式数字水准仪又称数字电子水准仪，它是在自动安平水准仪的基础上发展起来的。
数字水准仪具有能减轻作业劳动强度、测量数据便于输入计算机和容易实现水准测量内外业一体化的特点。
当前数字水准仪采用了原理上相差较大的三种自动电子读数方法：1）相关法（徕卡NA3002/3003）2) 几何法（蔡司DiNi10/20）3) 相位法（拓普康DL101C/102C）它与传统仪器相比有以下共同特点：1)读数客观。
2)精度高。
3)速度快。
4)效率高。
本文主要以拓普康DL系列电子水准仪为例，具体的仪器设定和外业操作就不再叙述，详见说明书。
外业仪器采集的数据格式如下（本文中以“后后前前(ghij)”观测数序）：g,A8,+92121,+8412,,,,HX72,HX72,0809,?,h,A8,+92126,+8410,,,,HX72,HX72,0809,C,i,A8,+257668,+6790,+36734453,,,1,HX72,0809,A,j,A8,+257677,+6791,+36734449,,,1,HX72,0809,H,g,A8,+56810,+5976,,,,1,HX72,0811,1,h,A8,+56835,+5970,,,,1,HX72,0811,3,i,A8,+232108,+8894,+36559155,,,2,HX72,0811,4,j,A8,+232109,+8892,+36559175,,,2,HX72,0811,6,……此格式每连续四行记录了完整一站的观测数据，本文中我们只关心有用的数据，如：测站代码，，中丝读数，视距，，，，点号或点名，，，，三程序实现3.1 首先提取原始数据中可用的部分利用VB中字符串截取函数转换其中有用的数据，生成后期程序所需要的数据格式，把四行的数据合并为一行，部分程序代码如下：运行程序生成如下数据格式：3.2 根据上面的数据在Excel中格式化输出在Excel中可以打开内容被TAB符或逗号分割的文件，并且能正确的分解数据到相应的单元格中。
四等水准测量记录手簿
尺号
水准尺读数
K+黑-红
高差
中数
后尺上丝
前尺上丝
后距
前距
黑面
红面
后前距差d
累积差∑d
后
K1=
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
测站编号
点
号
后尺下丝
前尺下+黑-红
高差
中数
后尺上丝
前尺上丝
后距
前距
黑面
红面
后前距差d
累积差∑d
后
K1=
K2=
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
误
差
计
算
水平角观测记录手簿（测回法）
日期天气仪器观测者记录者检查者
测站
竖盘位置
目标
水平度盘读数
°′″
半测回角值
°′″
一测回角值
°′″
备注
四等水准测量记录手簿
日期仪器组别组长
观测者记录者计算者
测站编号
后尺上丝
前尺上丝
方向及
尺号
水准尺读数
K+黑-红
电子水准仪数据传输及转换程序操作说明
第1章系统菜单和工具栏介绍1.1 系统菜单(1) 文件文件菜单的主要功能如图1-1所示：新建：新建文本文件，如Trimble电子水准仪数据观测文件等。
打开：打开Trimble或Leica电子水准仪原始数据观测文件。
保存：对修改过的电子水准仪原始观测数据进行保存。
当未打开原始观测数据之前，该选项显示为灰色，即不可用。
图1-1 文件菜单另存为：对电子水准仪未修改或修该过的原始观测数据另存为其它文件。
当未打开原始观测数据之前，该选项显示为灰色，即不可用。
打印：对原始观测数据进行页面设置，并将设置好的内容进行打印输出。
退出：退出电子水准仪数据传输及转换程序。
（2）编辑编辑菜单的主要功能如图1-2所示：图1-2 编辑菜单2全选：对原始观测数据进行全部选择。
剪切：对所选的数据进行切除，并将其内容放入剪贴板中。
复制：将当前所选的原始观测数据复制到剪贴板中去。
粘贴：将剪贴板中的内容复制到当前光标所在处。
删除：删除当前所选的原始观测数据。
查找：在原始数据文件中对符合要求的数据、字母或其它特殊符号进行查找，并将当前光标停留在查找处。
（3）数据传输数据传输菜单的主要功能如图1-3所示：仪器类型：当从不同类型的仪器上下传原始观测数据时，就应在仪器类型选项上选择不同的仪器。
在仪器类型菜单中，又有Trimble 、Leica 、Nikon 图1-3 数据传输菜单 三个子菜单。
图1-4 通讯参数设置3通讯参数设置：单击该选项，可出现如图1-4所示的通讯端口对话框，在该对话框中，可对数据通讯端口、数据传输最大速度、数据位、奇偶位等通讯参数进行设置。
从仪器下传数据：当仪器类型和通讯参数设置都选择好之后，连接计算机和电子水准仪，当击该选项即可从电子水准仪上下载原始水准测量数据。
（4）仪器类型仪器类型菜单的主要功能如图1-5所示：Trimble:当水准测量的观测仪器为Trimble 且原始观测数据已打开，应在仪器类型菜单中选择Trimble 对原始观测数据进行转换整理。
三、四等水准测量观测手簿
测自至 .开始时间：时分结束时间：时分
年月日天气： .
呈像： .
表1 三（四）等水准测量观测手簿
注：①标尺参数为K1=4687，K2=4787。
②手簿最后一格中的每一栏是用来统计前面各格中的对应栏数据之和。
③后视标尺转为红面，确认符合水准气泡居中，读取红面中丝读数，记入表1的（8）栏内。
④转动望远镜，照准前视标尺，重复上述（1）、（2）、（3）步骤读取前视标尺的黑面上、下丝，前视标尺的黑面中丝读取和红面中丝读数，分别记入表1的（5）、（6）、（4）、（7）栏内。
⑤转动标尺，照准前视标尺的红面，读取红面中丝读数，记入表1的（7）栏内。
⑥转动望远镜，照准后视标尺的红面，确认符合气泡居中后，读取红面中丝读数，记入表1中的（8）栏内。
（工作表保护没设密码）。
三等水准测量注意事项和记录手簿样本
三等水准测量注意事项和记录手簿样本水准测量是水文测验的基础工作，是做好测验工作的前提，直接影响测验工作的质量，测量过程中应注意以下问题。
三等水准测量要求较高，需使用不低于国内水准仪系列的S3以上级别的水准仪。
水准尺、水准仪使用前，应进行相应等级的全面检验与校正。
水准标尺应采用双面水准尺，如受条件限制，可采用单面水准尺按一镜双高法施测。
观测顺序按“后、前、前、后”的顺序进行。
允许视线长度应小于等于75m，单站前后视距不等差应小于等于2m，测段累计前后视距不等差应小于等于5m，使用自动安平水准仪测量时更应注意此项要求。
采用中丝读数法测量时，同尺黑红面读数差应小于2mm，同站黑红面所测高差只差应小于3mm。
三等水准测量应读记至1mm，计算平均高差取至0.5mm，视距差和视距取至0.1m。
每一个测段的往测和返测，其仪器站数均应为偶数。
由往测转向返测时，两水准尺必须互换位置，以消除由于水准尺产生的误差。
在计算高程时，中间转点的高程不必计算，只计算需要复测和引测的各水准点高程，需要复测和引测的各水准点高程由引据水准点计算，不必用中间转点高程推算。
需要复测和引测的各水准点高程记至mm，采用“四舍六入”法进行取舍计算。
往测和返测均应计算累加检和成果。
12号尺必须记为4787mm，并应为往测第一个仪器站的后视观测尺(返测时必须换尺)，13号尺必须记为4687mm。
工作间歇时，应选择两个坚实可靠的固定点作为间歇点，进行双测。
在间歇点上做上标记，间歇后应进行检测。
测量完成后，需进行闭合差计算，我局各测站水准点引测点引测距离均在1公里以内，闭合差必须控制在12mm以内。
水准测量成果超限时，应重测。
若在本站检查发现后应立即重测，若迁站后才检查发现，则应从水准点或符合限差要求的测段或间歇点开始重测。
往返测各水准点高程均应进行闭合差改正计算。
闭合差改正计算可按仪器站数的比例进行反号分配。
δi = -(ni/n)*Δhδi——闭合差改正数ni——某个测段的仪器站数n——总的仪器站数Δh——高差闭合差表6-12 三（四）等水准测量手薄自BM2至BM7时间 8：00—9：00 观测者×××日期 1999.6.9 天气晴记录者×××仪器型号 S3210036 呈像清晰稳定（1）视距部分后距（9）=[（1）－（2）]×100前距（10）=[（4）－（5）] ×100后、前视距差（11）=[（9）－（10）]，绝对值不超过2m。
拓普康-天宝数字水准仪观测手簿自动化生成
拓普康\天宝数字水准仪观测手簿的自动化生成探讨摘要:本文主要是对拓普康、天宝数字水准仪记录数据的后期处理,应用自己研发的软件,对观测数据进行自动化识别提取,生成水准《规范》中要求的观测手簿格式，达到规范观测手簿，减轻内业处理工作量,提高电子水准仪一体化、自动化程度,有效提高内业处理效率的一些探讨。
关键词：数字水准仪观测手簿c#0 引言1990年威特厂首先研制出世界上第一台数字水准仪以来，由于其具有测量速度快、读数客观、能减轻作业劳动强度、精度高、测量数据便于输入计算机和容易实现水准测量内外业一体化的特点，现如今已广泛应用于高等级水准测量，变形监测等高精度测量中。
虽然他们都是采用铟钢条形码标尺，然而拓普康采用的是相位法进行读数，天宝dini采用的是几何法，其存贮记录的方式不一致，导致输出的观测记录数据格式不统一，无法形成常规样式的观测手簿，本软件正是基于统一数字水准仪观测手簿而蕴孕而生。
1 数字水准仪记录格式1．1拓普康利用拓普康公司的t-com通讯软件下载拓普康数字水准仪原始数据文件格式如下：将其格式转换为：此格式直观易读，为后缀名dl1的文本文件格式。
1．2天宝dini利用天宝的通讯软件trimble data transfer下载dini rece 记录数据形式如下：数据格式为后缀名dat的文本文件。
2 软件设计本程序由c#编写，通过对观测数据的文本文件进行逐行读入，判断寻找数据中的观测方法，后视点，前视点，后视距离，前视距离，中丝读数，并且实现自动识别有效行（即对数学水准仪观测数据自动记录中有重复观测、超限测站的数据行进行筛选），同时利用到access数据库定义了两个表，其中一个定义观测手簿的表头内容，包括观测者、检查者、日期、时间、温度等；另外一个是限差参数表，包括最大视距、前后视距差、视距累计差等内容。
观测手簿的最终形式以excel电子表格表现。
2．1读入数据程序示例段如下：2．2数据处理相对应分别有拓普康、天宝数字水准仪的数据处理。
水准测量记录表_2
K0+376.429
180.96
180.951
K0+380
180.81
180.806
K0+400
180.02
180.027
K0+420Leabharlann 179.30179.297
K0+440
178.583
178.587
K0+460
177.83
177.826
K0+480
177.07
177.065
K0+500
K1+840
173.218
173.215
K1+860
173.698
173.693
K1+880
174.125
174.123
K1+895.703
174.45
174.444
K1+900
174.535
174.531
示意图：
测量人员：日期：
水准测量记录表
工程名称：郴州市香雪路改造工程第8页共页
施工单位：郴州市苏仙政建设有限公司
166.362
K1+080
166.08
166.079
示意图：
测量人员：日期：
水准测量记录表
工程名称：郴州市香雪路改造工程第5页共页
施工单位：郴州市苏仙政建设有限公司
起讫桩号：
施工项目名称：路右10.5米边桩C15砼垫层
施测时间：
桩号及转点
水准尺读数
实测高程
设计高程
备注
后视
中视
前视
（M）
（M）
K1+100
电子水准测量记录手薄.
观测者：
读数差 (mm)
记录者：
高差中数 (m)
检查者：
后尺读数1 后尺读数2 前尺读数1 前尺读数2 高差(m) 高差(m)
高程(m)
视距差(m) 累积差(m)
测段起点 测段 计算 测段终点 累计后距 累计前距 km km 累计视距差 累计高差 测段距离 m m km
检查者：
备注
测站视准点视距读数标尺读数备注读数差mm高差中数m高程m后尺读数1后尺读数2前尺读数1前尺读数2视距差m累积差m高差m高差m测段起点测段终点累计视距差累计后距km累计高差累计前距km测段距离km
电子水准测量记录手簿
日期：
视准点 测站 后视 前视
仪器号：
视距ห้องสมุดไป่ตู้数 后距1 前距1 后距2 前距2
班组号：
