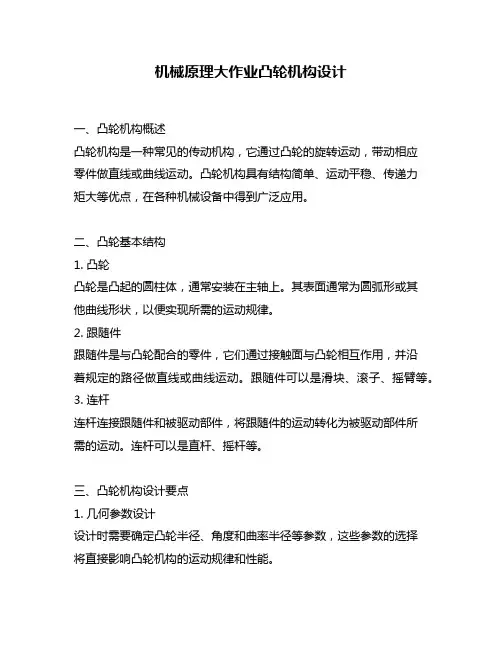

机械原理大作业凸轮机构设计一、凸轮机构概述凸轮机构是一种常见的传动机构，它通过凸轮的旋转运动，带动相应零件做直线或曲线运动。
凸轮机构具有结构简单、运动平稳、传递力矩大等优点，在各种机械设备中得到广泛应用。
二、凸轮基本结构1. 凸轮凸轮是凸起的圆柱体，通常安装在主轴上。
其表面通常为圆弧形或其他曲线形状，以便实现所需的运动规律。
2. 跟随件跟随件是与凸轮配合的零件，它们通过接触面与凸轮相互作用，并沿着规定的路径做直线或曲线运动。
跟随件可以是滑块、滚子、摇臂等。
3. 连杆连杆连接跟随件和被驱动部件，将跟随件的运动转化为被驱动部件所需的运动。
连杆可以是直杆、摇杆等。
三、凸轮机构设计要点1. 几何参数设计设计时需要确定凸轮半径、角度和曲率半径等参数，这些参数的选择将直接影响凸轮机构的运动规律和性能。
2. 运动规律设计根据被驱动部件的运动要求，选择合适的凸轮曲线形状，以实现所需的运动规律。
3. 稳定性设计在设计凸轮机构时，需要考虑其稳定性。
例如，在高速旋转时，可能会发生跟随件脱离凸轮或者产生振动等问题，因此需要采取相应措施提高稳定性。
4. 材料和制造工艺设计在材料和制造工艺方面，需要考虑凸轮机构所承受的载荷和工作环境等因素，选择合适的材料和制造工艺。
四、几种常见凸轮机构及其应用1. 摇臂式凸轮机构摇臂式凸轮机构由摇臂、连杆和被驱动部件组成。
它通常用于实现直线运动或旋转运动，并且具有结构简单、运动平稳等优点。
摇臂式凸轮机构广泛应用于各种机械设备中，如发动机气门控制系统、纺织设备等。
2. 滑块式凸轮机构滑块式凸轮机构由凸轮、滑块、连杆和被驱动部件组成。
它通常用于实现直线运动，并且具有结构简单、运动平稳等优点。
滑块式凸轮机构广泛应用于各种机械设备中，如冲压设备、印刷设备等。
3. 滚子式凸轮机构滚子式凸轮机构由凸轮、滚子、连杆和被驱动部件组成。
它通常用于实现圆弧形运动，并且具有运动平稳、传递力矩大等优点。
滚子式凸轮机构广泛应用于各种机械设备中，如汽车发动机气门控制系统等。
机械原理大作业——凸轮.docx

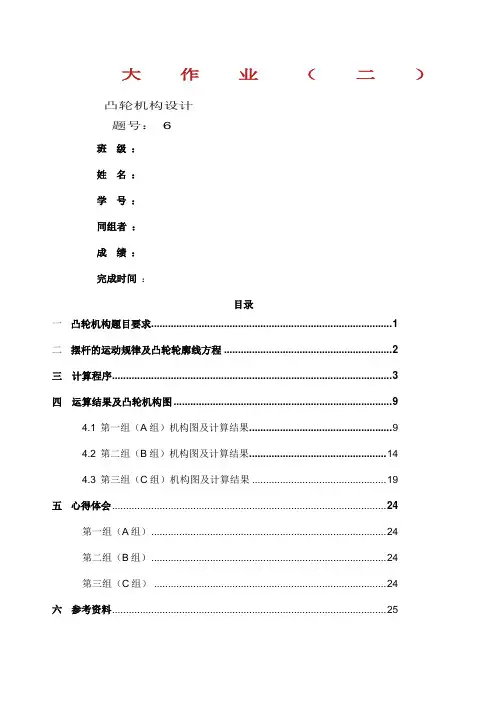

大作业（二）凸轮机构设计题号：6班级：姓名：学号：同组者：成绩：完成时间：目录一凸轮机构题目要求 (1)二摆杆的运动规律及凸轮轮廓线方程 (2)三计算程序 (3)四运算结果及凸轮机构图 (9)4.1 第一组（A组）机构图及计算结果 (9)4.2 第二组（B组）机构图及计算结果 (14)4.3 第三组（C组）机构图及计算结果 (19)五心得体会 (24)第一组（A组） (24)第二组（B组） (24)第三组（C组） (24)六参考资料 (25)附录程序框图 (26)一凸轮机构题目要求（摆动滚子推杆盘形凸轮机构）题目要求：试用计算机辅助设计完成下列偏置直动滚子推杆盘形凸轮机构或摆动滚子推杆盘形凸轮机构的设计，已知数据如下各表所示。
凸轮沿逆时针方向作匀速转动。
