给水箱的选型原则
不锈钢水箱如何选型
![不锈钢水箱如何选型](https://img.taocdn.com/s3/m/f5915543783e0912a2162ae5.png)
不锈钢水箱是用不锈钢材质打造的水箱,与玻璃钢水箱产品相比具有更多优势,不仅造型美观、坚固耐用,而且价格方面也更实惠。
但是不锈钢水箱生产厂家众多,每一家生产的产品型号都不同,让很多客户在选择时摸不到头脑,不知道该怎么选择。
那么,不锈钢水箱如何选型?
大家在选择不锈钢水箱时,应根据水箱不锈钢材质的用途来选择型号。
不锈钢水箱的型号按材质分有316、304、430、302、201等,大家常用的水箱材是304食品级不锈钢。
316材质更贵耐蚀性更好通常用于环境较为恶劣的地区或沿海地区。
430不锈钢可以防止自然因素所造成的氧化却无法抵抗空气中的化学物质所造成的氧化,其硬度高,耐蚀性不如304及316不锈钢。
而302及201是普通用途的不锈钢,201常用于保温水箱外层。
不锈钢水箱根据其形态又分为方形组合式水箱、立式圆形水箱及卧式圆形水箱,我们常用方形组合式水箱,采用304、316、201等钢板冲压成1×1米、1×0.5米、0.5×0.5米规格的板材,使用氩弧焊接成型,不受环境限制可随意组合。
生活水箱及消防水箱的区别在于其材质选择的不同,因生活水箱对水质的要求较高,一般采用304材质不锈钢;消防水箱对水质要求不如生活水箱高,可选择201材质不锈
钢。
保温水箱则是在内层使用304不锈钢材料,聚氨酯发泡、聚苯乙烯、PEF、石棉或岩棉等保温材料做芯层,304不锈钢或201不锈钢做外层。
保温水箱外层的材料及芯层保温材料的选择可根据环境、用途、造价等因素考虑。
以上是对不锈钢水箱选型的介绍,南京航城是专业生产不锈钢水箱的公司,旗下水箱产品型号众多,如果您有这方面的需要,可以拨打屏幕上的联系电话订购~。
水泵选型标准
![水泵选型标准](https://img.taocdn.com/s3/m/29c2d38bad51f01dc281f1f2.png)
水泵选型标准就根据用途来选用,主要考虑流量、出水扬程(压力),吸水扬程、安装环境等。
扬程流量1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式(管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式)。
卧式泵拆卸装配方便,3、易管理、但体积大,4、价格较贵,5、需很大占地面积;立式泵,6、很多情况下叶轮淹没在水中,7、任何时候可以启动,8、便于自动盍或远程控制,9、并且紧凑,10、安装面积小,11、价格较便宜。
3、根据液体介质性质,确定清水泵,热水泵还油泵、化工泵或耐腐蚀泵或杂质泵,或者采用不堵塞泵。
安装在爆炸区域的泵,应根据爆炸区域等级,采用防爆电动机。
4、振动量分为:气动、电动(电动分为220v电压和380v电压)。
5、根据流量大小,选单吸泵还是双吸泵:根据扬程高低,选单吸泵还是多吸泵,高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低,当选单级泵和多级泵同样都能用时,宜选用单级泵。
6、确定泵的具体型号,采用什么系列的泵选用后,就可按最大流量,放大5%——10%余量后的扬程这两个性能主要参数,在型谱图或系列特性曲线上确定具体型号。
利用泵特性曲线,在横坐标上找到所需流量值,在纵坐标上找到所需扬程值,从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上,则该泵就是要选的泵,但是这种理想情况一般不会很少,通常会碰上下列几种情况:A、第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够,此时,若扬程相差不多,或相差5%左右,仍可选用,若扬程相差很多,则选扬程较大的泵。
或设法减小管路阻力损失。
B、第二种:交点在特性曲线下方,在泵特性曲线扇状梯形范围内,就初步定下此型号,然后根据扬程相差多少,来决定是否切割叶轮直径,若扬程相差很小,就不切割,若扬程相差很大,就按所需Q、H、,根据其ns和切割公式,切割叶轮直径,若交点不落在扇状梯形范围内,应选扬程较小的泵。
工程水箱方案设计规范标准
![工程水箱方案设计规范标准](https://img.taocdn.com/s3/m/fceffda5afaad1f34693daef5ef7ba0d4a736dd6.png)
工程水箱方案设计规范标准一、概述工程水箱是建筑工程中常见的水体容器,用于存储和供应建筑物的用水需求。
水箱方案设计规范是为了确保水箱的安全性、可靠性以及达到规定的使用要求而制定的标准。
本规范适用于各类建筑工程水箱的设计,包括钢结构水箱、混凝土水箱、玻璃钢水箱等。
二、设计原则1. 安全性原则水箱在设计上必须符合国家相关规定和标准,确保水箱的质量和使用安全性。
2. 可靠性原则水箱在设计上必须保证结构稳定,不易受外力破坏,能够长期安全持久地使用。
3. 泄水性原则水箱在设计上必须能够保证水箱内水质的卫生安全,预防水箱内水体泄漏污染环境。
4. 经济性原则水箱在设计上必须尽量减少成本,提高水箱的使用寿命和性能。
三、设计要求1. 结构设计要求(1) 水箱的结构应具有足够的强度和稳定性,能够承受自身重量和水的重量。
(2) 水箱的结构应能够抵抗外部风力和地震力的作用。
(3) 水箱的结构应能够防止渗漏,避免水体浸漏或泄漏。
2. 材料选用要求(1) 水箱的材料应符合国家标准,具有耐腐蚀、耐老化、耐磨损等性能。
(2) 钢结构水箱的钢材应采用优质碳钢或不锈钢材料。
(3) 混凝土水箱的混凝土应达到相应的抗压强度要求。
(4) 玻璃钢水箱应采用高强度、耐腐蚀的玻璃钢材料。
3. 设备选用要求(1) 水箱的进出水管道和阀门应采用符合国家标准的合格产品。
(2) 水箱应配备适量的水位计和报警装置,确保水位的准确监测。
(3) 水箱应配备清洁和维护设备,方便日常管理维护。
4. 安装要求(1) 水箱的安装应由具有相关资质和经验的专业施工队伍进行。
(2) 水箱的安装位置应符合相关规定,保证安全和便捷的维护管理。
(3) 水箱的安装应符合设计图纸和施工规范,保证结构的稳定性和安全性。
四、检验测试1. 水箱设计完成后,应进行水压测试,验证水箱的密封性和稳定性。
2. 水箱设计完成后,应进行水质测试,确保水箱的水质符合卫生要求。
3. 水箱设计完成后,应进行安全性测试,验证水箱的结构稳定性和抗外力能力。
供暖系统中循环水泵及补给水泵的选型要求

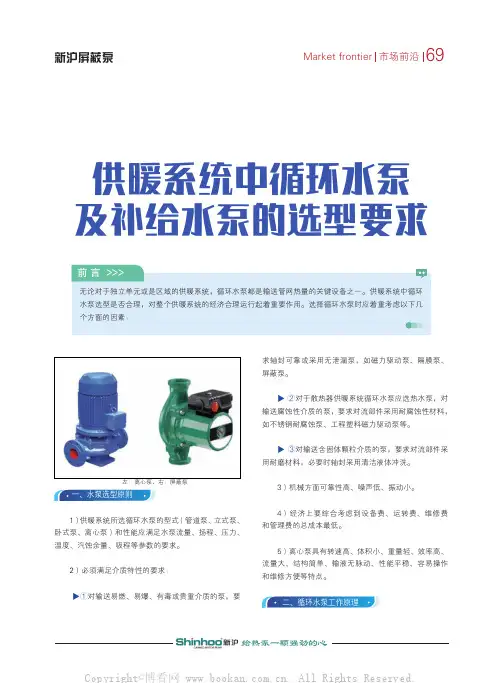

![供暖系统中循环水泵及补给水泵的选型要求](https://img.taocdn.com/s3/m/f3940ac4c0c708a1284ac850ad02de80d5d80654.png)
▶①对输送易燃、易爆、有毒或贵重介质的泵,要
▶ ③对输送含固体颗粒介质的泵,要求对流部件采 用耐磨材料,必要时轴封采用清洁液体冲洗。
3)机械方面可靠性高、噪声低、振动小。
4)经济上要综合考虑到设备费、运转费、维修费 和管理费的总成本最低。
5)离心泵具有转速高、体积小、重量轻、效率高、 流量大、结构简单、输液无脉动、性能平稳、容易操作 和维修方便等特点。
八、补给水泵的确定
1)补给水泵流量的确定
在闭式热水供暖系统中,采用上述的补给水泵定压 时,补给水泵的流量主要取决于整个热水供暖系统的漏 水量。在实际工程冬季运行中供暖系统管内经常缺水, 补给水泵定压系统不能投入正常运行,造成供暖系统管 内缺水,部分空气进入致使散热器不热,其原因是补给 水泵不能正常启动给供暖系统管内补水,在北方地区供 暖系统管内缺水这种现象较普遍。
Hb=K(Hbs+Hc+Hr+h)
式中: Hb—闭式供暖系统补给水泵的扬程,kPa(m);
Hbs—调节阀与系统连接处的压力,kPa(m); Hc—补给水泵出水管道处压力损失,kPa(m); Hr—补给水泵吸入管道处压力损失,kPa(m); h—补给水箱最低水位与水泵轴线的间距,m; K—附加值 1.05 ~ 1.10。
1)空气源热泵热交换器、壁挂炉阻力 30kPa(具 体值参看样本)。
2)供暖系统管道的阻力(包括调节阀),由于供 暖系统管路主管没有末端分支环路,管道阻力为热交换 器,燃气壁挂炉循环水泵开始统计管道与散热末端还应
给热泵一颗强劲的心
Copyright©博看网 . All Rights Reserved.
六、供暖循环水泵流量的确定
户式供暖系统中一般选用单台循环水泵,对于中小 型供暖系统中的供暖热负荷,或采用集中调节并联的闭 式热水供暖系统其总最大设计流量,可按照下式计算:
不锈钢水箱选择方法

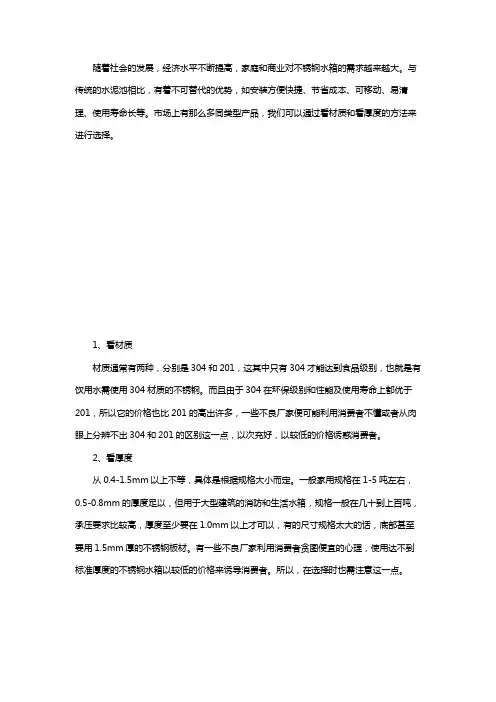

![不锈钢水箱选择方法](https://img.taocdn.com/s3/m/154ff80f2e3f5727a5e962b8.png)
随着社会的发展,经济水平不断提高,家庭和商业对不锈钢水箱的需求越来越大。
与传统的水泥池相比,有着不可替代的优势,如安装方便快捷、节省成本、可移动、易清理、使用寿命长等。
市场上有那么多同类型产品,我们可以通过看材质和看厚度的方法来进行选择。
1、看材质
材质通常有两种,分别是304和201,这其中只有304才能达到食品级别,也就是有饮用水需使用304材质的不锈钢。
而且由于304在环保级别和性能及使用寿命上都优于201,所以它的价格也比201的高出许多,一些不良厂家便可能利用消费者不懂或者从肉眼上分辨不出304和201的区别这一点,以次充好,以较低的价格诱惑消费者。
2、看厚度
从0.4-1.5mm以上不等,具体是根据规格大小而定。
一般家用规格在1-5吨左右,0.5-0.8mm的厚度足以,但用于大型建筑的消防和生活水箱,规格一般在几十到上百吨,承压要求比较高,厚度至少要在1.0mm以上才可以,有的尺寸规格太大的话,底部甚至要用1.5mm厚的不锈钢板材。
有一些不良厂家利用消费者贪图便宜的心理,使用达不到标准厚度的不锈钢水箱以较低的价格来诱导消费者。
所以,在选择时也需注意这一点。
膨胀水箱选型

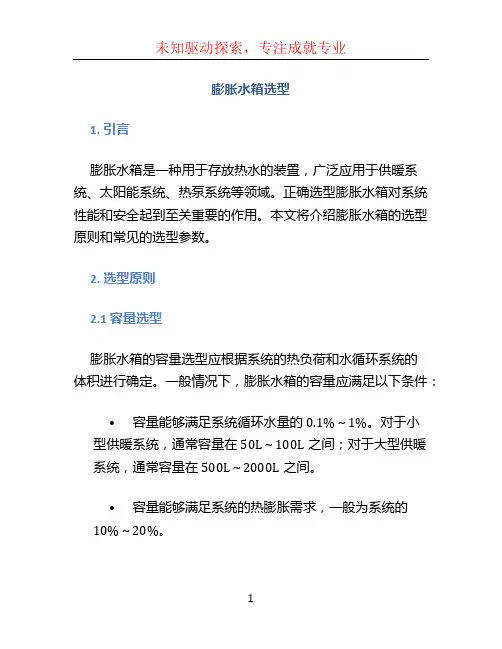

![膨胀水箱选型](https://img.taocdn.com/s3/m/e52b337082c4bb4cf7ec4afe04a1b0717fd5b398.png)
膨胀水箱选型1. 引言膨胀水箱是一种用于存放热水的装置,广泛应用于供暖系统、太阳能系统、热泵系统等领域。
正确选型膨胀水箱对系统性能和安全起到至关重要的作用。
本文将介绍膨胀水箱的选型原则和常见的选型参数。
2. 选型原则2.1 容量选型膨胀水箱的容量选型应根据系统的热负荷和水循环系统的体积进行确定。
一般情况下,膨胀水箱的容量应满足以下条件:•容量能够满足系统循环水量的0.1%~1%。
对于小型供暖系统,通常容量在50L~100L之间;对于大型供暖系统,通常容量在500L~2000L之间。
•容量能够满足系统的热膨胀需求,一般为系统的10%~20%。
2.2 压力选型膨胀水箱的选型压力应根据系统的最大工作压力来确定。
一般情况下,选用的膨胀水箱的额定压力应大于系统的工作压力,通常选用的额定压力在1MPa~1.6MPa之间。
2.3 材质选型膨胀水箱的材质选型应考虑到介质的稳定性、耐压性和耐腐蚀性。
常见的材质有不锈钢、碳钢和玻璃钢等。
根据介质特性和使用环境选择合适的材质。
3. 选型参数3.1 容积率容积率是指膨胀水箱的有效容积与总容积之比,一般用百分比表示。
容积率的选择应根据系统的热膨胀量和容器形状来确定。
一般情况下,容积率在10%~30%之间。
3.2 额定压力额定压力是指膨胀水箱能够承受的最大压力,一般以兆帕(MPa)为单位。
根据系统的设计压力和安全系数来确定额定压力,一般选用的额定压力为系统设计压力的1.5倍。
3.3 温度参数膨胀水箱的温度参数包括最高温度、最低温度和工作温度范围。
根据系统的工作温度确定膨胀水箱的温度参数,一般情况下,最高温度为系统的最高工作温度加上一定的安全裕度,最低温度为系统的最低工作温度。
3.4 尺寸和重量膨胀水箱的尺寸和重量应根据系统的安装空间和运输条件来确定。
尺寸和重量的选择应满足系统的安装和运输要求,并确保安全稳定。
4. 结论在选型膨胀水箱时,需要根据系统的热负荷、水循环系统的体积、最大工作压力等参数来确定容量、压力和材质。
给水箱的选型原则
![给水箱的选型原则](https://img.taocdn.com/s3/m/a02ae452f01dc281e53af0f2.png)
给水箱的选型原则任放刘敏崔长起提要在编制给水箱标准图所进行的调研中发现,给水箱设计及工厂生产作的各种材质成品给水箱不能很好满足使用要求。
就此介绍了给水箱设计应遵循规范标准,材质的选择及其设计参数,附件作用和安装要求等。
关键词给水箱设计原则配管附件绝热卫生在给水工程设计中,经常采用给水箱作为给水系统的高峰调节储水设备。
它的特点是使体系运行经济、可靠、操作简单、管理方便。
长期以来,给水箱以标准图的形式供设计选用,我院根据建设部建设[1998 ]13 号文〈关于印发《一九九八年国家建设标准设计编制工作计划》的通知〉,对原国家建筑标准设计《方形给水箱》、《装配式给水箱选用安装图》、《冲压钢板给水箱选用安装图》进行修编。
在编制和调研过程中发现,给水箱设计及工厂生产制作的各种材质的成品给水箱在工程实际中没有很好满足使用要求,没有按有关规范、规定要求设计制作,对其基本设计原则有模糊之处。
现就编制给水箱标准图过程中的体会,以生活饮用水箱为主,提出给水箱设计的原则。
1 应遵循的规范标准给水箱设计应满足《建筑给水排水设计规范》( GBJ 15 - 88) 《, 二次供水设施卫生规范》( GB17051- 97) 《, 生活饮用水输配水设备及防护材料的安全性评价标准》( GB/ T17219 - 98) 等国家和地方的有关规范、标准要求。
2 材质选择给水箱材质可使用不锈钢板、搪瓷钢板、玻璃钢(SMC) 、热镀锌钢板、钢板内衬不锈钢板。
各种材质均应在使用中不得对水质有污染,并应经卫生安全防疫的专门机构检测合格。
3 水箱有效容积和公称容积水箱有效容积一般采用调节水量确定,其值应按最高日水箱进水量和用水出水量的逐时流量变化曲线求得。
当缺少资料时一般可按最高日用水量的10 %左右计算。
当给水系统为水泵O水箱方式时,如水泵为自动控制,水箱的有效容积可取最高日用水量的5 %; 如为人工控制, 则取最高日用水量的12 %[1 ] 。
水箱的标准与规范制定
![水箱的标准与规范制定](https://img.taocdn.com/s3/m/ac880e55c381e53a580216fc700abb68a882ad73.png)
水箱是一种广泛应用于供水系统的设备,其标准与规范制定对于保障供水安全、维护公共利益和用户权益具有重要意义。
下面将围绕水箱的标准与规范制定进行详细阐述。
一、水箱标准制定的背景和意义随着城市供水系统的不断发展,水箱作为供水系统的重要组成部分,其质量和安全问题越来越受到关注。
为了规范水箱的生产和使用,保障供水安全,制定水箱标准是十分必要的。
二、水箱标准的构成水箱标准通常包括以下内容:1. 水箱的材质和规格要求:规定水箱所使用的材料种类、厚度、尺寸等,以确保水箱的质量和安全。
2. 水箱的制作工艺要求:规定水箱的制作工艺流程,包括焊接、防腐、涂装等环节的质量控制标准。
3. 水箱的安装和使用要求:规定水箱的安装位置、高度、接口方式等,以及在使用过程中的维护和管理措施。
4. 检测和验收标准:规定对水箱进行检测和验收的程序和方法,确保水箱符合相关标准要求。
三、制定水箱标准的依据和原则制定水箱标准的依据包括相关法律法规、技术规范和行业标准等。
在制定过程中,应遵循以下原则:1. 安全性原则:以保障供水安全为首要目标,对水箱的材料、制作工艺、安装和使用进行严格把控。
2. 规范性原则:制定统一的标准和规范,确保水箱的生产和使用符合相关法规和标准要求。
3. 可操作性原则:标准应具有可操作性,能够在实际工作中得到有效执行。
4. 可持续发展原则:考虑水箱行业的长远发展,为未来供水系统的升级和改造留有足够的空间。
四、实施水箱标准的作用和效果实施水箱标准可以起到以下作用:1. 保障供水安全:通过规范水箱的生产和使用,减少安全隐患,提高供水系统的安全性。
2. 促进水箱行业健康发展:规范市场竞争,推动水箱行业向规范化、标准化方向发展。
3. 维护公共利益和用户权益:提高用户对供水系统的信任度,保障公共利益和用户权益。
通过以上分析可以看出,制定水箱标准是保障供水安全、维护公共利益和用户权益的重要举措。
在实际工作中,应加强宣传和推广,提高公众对水箱标准的认知度和执行力,确保供水系统的安全和稳定。
循环冷却水的冷却塔蓄水池选型原则
![循环冷却水的冷却塔蓄水池选型原则](https://img.taocdn.com/s3/m/fd548143f68a6529647d27284b73f242336c31a9.png)
循环冷却水的冷却塔蓄水池选型原则I. 简介1. 循环冷却水蓄水池的作用2. 选型原则的重要性II. 选型原则1. 蓄水池的容量a. 蓄水池容量需求的计算方法b. 不同容量的蓄水池对系统运行的影响2. 蓄水池的材质a. 不同材质对水质的影响b. 耐腐蚀、耐高温的要求3. 蓄水池的结构a. 开放式蓄水池与封闭式蓄水池的区别b. 结构设计对清洁维护的影响4. 蓄水池的设备a. 各类泵、阀门等设备的选用b. 设备的运行稳定性与维护成本的考量III. 实例分析1. 工业循环冷却系统的蓄水池选型实例a. 具体项目的需求b. 基于选型原则的实际选择及效果评估IV. 结论1. 选型原则对于循环冷却系统的重要性2. 合理选型的实际效果与节约成本的关系V. 参考文献以上是一篇关于循环冷却水的冷却塔蓄水池选型原则的文章,主要讨论了蓄水池容量、材质、结构和设备等选型原则。
对于工业循环冷却系统的设计与运行具有重要指导意义。
I. 简介1. 循环冷却水蓄水池的作用循环冷却水蓄水池是工业生产中常用的设备,主要用于储存循环冷却水,并在需要时向循环冷却系统提供冷却水,在系统关闭或停机时则继续循环。
蓄水池在循环冷却系统中承担着储水、维持恒定水质、防止系统运行震荡等重要作用。
2. 选型原则的重要性选型原则是指在选择循环冷却水蓄水池时,需要考虑容量、材质、结构、设备等多个因素,以确保蓄水池能够满足系统的运行需求,并且长期稳定、高效地运行。
选型原则的合理性对于循环冷却系统的正常运行和维护具有至关重要的作用。
II. 选型原则1. 蓄水池的容量a. 蓄水池容量需求的计算方法蓄水池的容量需求应根据循环冷却系统的冷却需求、水循环速率、循环水的补水与排放等因素来计算。
通常容量的计算公式为:容量 = (冷却需求 + 补水量 - 排放量)/ 循环水的补给频率b. 不同容量的蓄水池对系统运行的影响当蓄水池容量不足时,可能导致系统无法满足冷却需求,影响生产正常进行,而容量过大则会增加投资成本,因此需要充分考虑实际情况来确定合适的容量。
给水箱的选型原则
![给水箱的选型原则](https://img.taocdn.com/s3/m/dc647de667ec102de3bd890e.png)
给水箱的选型原则任放刘敏崔长起提要在编制给水箱标准图所进行的调研中发现,给水箱设计及工厂生产作的各种材质成品给水箱不能很好满足使用要求。
就此介绍了给水箱设计应遵循规范标准,材质的选择及其设计参数,附件作用和安装要求等。
关键词给水箱设计原则配管附件绝热卫生在给水工程设计中,经常采用给水箱作为给水系统的高峰调节储水设备。
它的特点是使体系运行经济、可靠、操作简单、管理方便。
长期以来,给水箱以标准图的形式供设计选用,我院根据建设部建设[1998 ]13 号文〈关于印发《一九九八年国家建设标准设计编制工作计划》的通知〉,对原国家建筑标准设计《方形给水箱》、《装配式给水箱选用安装图》、《冲压钢板给水箱选用安装图》进行修编。
在编制和调研过程中发现,给水箱设计及工厂生产制作的各种材质的成品给水箱在工程实际中没有很好满足使用要求,没有按有关规范、规定要求设计制作,对其基本设计原则有模糊之处。
现就编制给水箱标准图过程中的体会,以生活饮用水箱为主,提出给水箱设计的原则。
1 应遵循的规范标准给水箱设计应满足《建筑给水排水设计规范》( GBJ 15 - 88) 《, 二次供水设施卫生规范》( GB17051- 97) 《, 生活饮用水输配水设备及防护材料的安全性评价标准》( GB/ T17219 - 98) 等国家和地方的有关规范、标准要求。
2 材质选择给水箱材质可使用不锈钢板、搪瓷钢板、玻璃钢(SMC) 、热镀锌钢板、钢板内衬不锈钢板。
各种材质均应在使用中不得对水质有污染,并应经卫生安全防疫的专门机构检测合格。
3 水箱有效容积和公称容积水箱有效容积一般采用调节水量确定,其值应按最高日水箱进水量和用水出水量的逐时流量变化曲线求得。
当缺少资料时一般可按最高日用水量的10 %左右计算。
当给水系统为水泵O水箱方式时,如水泵为自动控制,水箱的有效容积可取最高日用水量的5 %; 如为人工控制, 则取最高日用水量的12 %[1 ] 。
冷却水箱选择原则
![冷却水箱选择原则](https://img.taocdn.com/s3/m/35e1ed29bb1aa8114431b90d6c85ec3a87c28b0b.png)
冷却水箱选择原则
冷却水箱选择原则
冷却水箱的选用散热面积是冷却水箱的基本参数,通常单位功率所需散热面积为0.20~0.28m2/kW。
发动机后置的车辆冷却条件比较差,工程机械行走速度慢没有迎风冷却,因此所配置的水箱散热面积宜选用上限。
水箱所配相关管道不能太小,其中四缸机的管道内径≥φ37mm,六缸机的管道内径≥φ42mm。
水箱迎风面积要求尽可能大一点,通常情况下为0.31~0.37 m2/100 kW,后置车、工程机械还要大一点,由于道路条件改善,长时间在高速公路上高速行驶,或者容易超载,经常爬坡的车辆也要选得大一点。
对冷却液的要求:
⑴冷却作用:有效的带走一定的热量,使发动机得到冷却,防止过热。
⑵防冻作用:防止冷却液结冰而导致水箱和柴油机水腔冻裂。
⑶防氧化和腐蚀:冷却液可防止金属件的氧化和腐蚀。
为改善发动机的工作条件,进一步提高其冷却性能,发动机后置或者重型车都配置了膨胀水箱。
膨胀水箱应高于散热水箱50mm左右,必须具有相当于冷却系统总容积6%的冷却液膨胀空间,储备水量应是冷却系统总容量的11%,有暖风时达到20%,冷却液液面不能淹没加水伸长颈管,加水伸长颈管上部必须设通气孔,通气孔不宜小于φ3.2mm,膨胀水箱最低液面以下水深不得低于50mm,以防止空气进入注水管。
1。
洗排水设计中生活水箱的计算选型
![洗排水设计中生活水箱的计算选型](https://img.taocdn.com/s3/m/42de7105fd4ffe4733687e21af45b307e871f981.png)
洗排水设计中生活水箱的计算选型选择合适的生活热水换热水箱是对于构建整个热水系统很关键,如何选择适合的水箱呢?
给排水规范中给出了详尽的计算方法及相应的热水定额表格,按照不同的热水供应需求(全日供应或者定时供应)有对应的计算公式。
归结起来,选型思路是要充分了解客户的房屋情况,确定热水用量,结合客户的使用偏好等。
一般住宅的生活热水选型,可以通过一些经验性的估算来确定水箱的大小。
首先,我们来看看生活热水水箱的几个关键参数。
1、水箱容积与水箱换热面积,水箱换热面积是水箱换热能力的关键参数。
水箱换热面积直接关系到其余两个关键参数:持续加热功率和连续供水量。
水箱换热面积与水箱容积一起,共同决定了水箱的峰值流量。
2、持续加热功率,这一参数直接决定水箱与锅炉的匹配关系。
通常情况下,建议锅炉与水箱实现匹配。
如果锅炉功率小于水箱持续加热功率,则会影响水箱出水能力。
如果锅炉功率大于水箱持续加热功率,会导致锅炉启停次数增加。
3、连续供水量,连续供水量是系统长时间连续放水的能力。
体现了系统能够满足几个用水点同时长时间连续使用。
4、峰值流量,通常以第一个10分钟能提供的热水量作为衡量标准。
体现了系统是否能满足浴缸放水或者多个用水点同时短时使
用的能力。
这些参数是在了解客户实际热水需求之后进行选型的关键,同时也是不同品牌产品性能比较的关键。
空气能技术支持:膨胀罐、缓冲水箱和大型蓄能水箱的选型表及计算
![空气能技术支持:膨胀罐、缓冲水箱和大型蓄能水箱的选型表及计算](https://img.taocdn.com/s3/m/0c483422998fcc22bdd10d37.png)
膨胀罐、缓冲水箱和蓄能水箱,都是为了加大系统的水容量,达到使系统更稳定、更节能的目的。
从使用上来说,膨胀罐是系统的必须件,只要是有水泵的水循环系统,不管有没有缓冲水箱,一定要膨胀罐或是高位膨胀水箱。
而缓冲水箱是优化件。
系统中安装缓冲水箱对保障系统的稳定性,提高节能效果有重要作用。
而在大系统中,则经常采用大型蓄热水箱。
目的是为实现主机在环境温度较高的时间段运行,或在选择在谷电价的时间段运行,用水箱蓄能的方式把热能储存起来,在其它的时间段释放热能,从而到达节能降低运行费用的目的。
对于他们的必要性,我们之前已经讲过无数次了,但很多经销商对于这三者之间的选型还是处于一知半解。
今天,我们少谈一些复杂的计算,从实用经验来看一下这三者的选型方法。
一、膨胀罐水加热之后是有膨胀的,如果没有膨胀罐的存在,水就会把其他的连接件损坏,所以膨胀罐的作用是不可忽视的,尤其在小系统中。
现在很多品牌的主机,都已经内置了膨胀罐。
比如把5p机里,内置一个至少5L的膨胀罐。
使用上表要注意:①膨胀罐最好选择304不锈钢法兰,碳钢镀锌比较容易生锈。
②膨胀罐的预充压力等于补水阀的设定压力。
③建议膨胀罐每1~2年检查一下充气压力,压力低时充气。
④配套自动补水阀、泄压阀。
二、缓冲水箱缓冲水箱是增加小型系统的水容量,存储冷量或热量,有效地解决系统过小所带来的负荷波动和主机频繁的启动问题,从而达到延长设备寿命和节能省电的目的。
在水循环系统中膨胀水箱是必须要的设备,而缓冲水箱不是必须要的设备。
比如说做一个一次系统小型户式热泵地暖系统,缓冲水箱就是多余的。
一百平方米的地暖水容量大约是120L,无需用缓冲水箱。
假如是一个二次系统,也就是说有一个二次泵的系统,缓冲水箱作为一次侧的热容池,或许是需要的。
使用上表要注意:①储能水箱容易受水系统总水容量、末端同时使用台数及空调主机配置的情况影响,一般系统的总容水量为6~10L/KW制热量,同时使用台数低的选大值。
膨胀水箱的选型与计算
![膨胀水箱的选型与计算](https://img.taocdn.com/s3/m/454dd5d784254b35eefd344c.png)
膨胀水箱的选型与计算
膨胀水箱选用
开式高位膨胀水箱
膨胀水箱设计安装
要点
1.膨胀水箱安装位置,应考虑防止水箱内水的冻结,若水箱安装在非供暖房间内时,应考虑保温。
2.膨胀管在重力循环系统时接在供水总立管的顶端;在机械循环系统时接至系统定压点,一般接至水泵入口前,
3,。
循环管接至系统定压点前的水平回水干管上,该点与定压点之间,应保持不小于1.5-3m的距离。
4膨胀管、溢水管和循环管上严禁安装阀门,而排水管和信号管上应设置阀门。
5.设在非供暖房间内的膨胀管,循环管理体制、信号管均应保温。
6.一般开式膨胀水箱内的水温不应超过95°C。
由于我选择的散热器是四柱813型(带腿)散热器
则膨胀水箱的体积为:V=0.38×7.5=2.85L
进一法
则膨胀水箱的公称面积(m³)为:3
则膨胀水箱的有效容积(m³)为:3.05
则膨胀水箱的尺寸为(mm):2000×1400×1400。
发动机冷却系统散热量确定及水箱、风扇参数确定方法
![发动机冷却系统散热量确定及水箱、风扇参数确定方法](https://img.taocdn.com/s3/m/911deafb14791711cc7917f9.png)
发动机冷却系统散热量确定及水箱、风扇参数确定方法1.发动机冷却水散热量Φ(Kcal/h )冷却系应散发出去的热量与发动机的形式及功率大小有关。
对于我厂6110系列增压中冷发动机,额定点工况下冷却水散热量约占燃料总发热量的22~25%,对于4D32发动机,该值约为25~30%。
考虑到冷却系设计的安全性,一般取上限。
2.水循环流量q v ,w冷却水的循环流量是根据冷却系应散发出去的热量Φ,由热平衡方程计算:W W P W w V t c q ∆••Φ=,,ρ( Kcal/h) 其中:Δt w 为冷却水温差;在热平衡温度下,冷却水流经发动机的温升应等于冷却水流经水箱的温降。
该值一般为6~12°C 。
ρw 为冷却水密度;一般取1000Kg/m 3C p ,w 为冷却水定压比热容,一般取1Kcal/(Kg.°C)3.冷却空气体积流量q v,a冷却空气的流量,即冷却风扇的供风量,也是根据冷却系应散发出去的热量Φ,由热平衡方程计算:a a P a a V t c q ∆••Φ=,,ρ( Kcal/h )其中:Δt a 为冷却空气进出水散热器温升;该值一般为30°C 。
ρa 为空气密度;一般取1.05~1.2Kg/m 3C p ,a 为空气定压比热容,一般取0.2393Kcal/(Kg.°C)4.风扇的选型设计风扇选型设计要有三个前提条件●冷却系统所需要风量(发动机厂提供)●冷却风道的全气路阻力曲线(即风扇所需提供的静压头)(汽车厂提供)●可供选用的风扇特性曲线(某一转速下的压力与流量的关系)(风扇设计部门或制造厂提供)选择风扇时,首先在风扇性能曲线上找到冷却系统所需风量下的压力值,同时在全气路阻力曲线上找到该风量下气路阻力值。
当前者大于后者时,系统可以稳定工作。
同时还需综合考虑风扇的驱动功率、噪音水平、传动比、安装空间等因素。
5.冷却水箱(散热器)的选型设计水箱选型设计注重的是水箱参数与冷却系统总体的匹配。
圆型水箱通用设计有关原则
![圆型水箱通用设计有关原则](https://img.taocdn.com/s3/m/011610c376eeaeaad1f330f9.png)
圆形水箱通用设计有关原则主设人,组长,专工确认修改后实施关于圆形水箱通用设计的有关原则(讨论参改稿)1.水箱容积设置(m3,有效容积)10,20,50,100,200,300,500,800,1000,1500,2000,3000,5000。
2.水箱材料及标准2.1 板材:除特殊者外,板材厚度采用偶数板,并尽可能利用板宽,以减少焊缝及浪费材料。
2.2 型材:所有型材如角钢,槽钢,圆钢等应选用普通材,并遵循(待查)标准以及尺寸,重量等。
2.3 零部件:法兰,弯头,大小头,管材等均采用87GD标准。
2.3.1 法兰:接管法兰PN1.0Mpa人孔法兰PN0.6Mpa(下人孔上人孔0.25Mpa)2.3.2 弯头:DN≤200(含200)采用无缝热压弯头PN=4MPaDN>200采用有缝焊制弯头PN1.0Mpa2.3.3 管材:DN≤300者采用无缝钢管(PN2.5 Mpa,PN 4Mpa)DN>300者采用直焊缝电焊钢管。
2.3.4 大小头:均按87GD选用。
3.焊接(以下标准待查有无新版)3.1 焊缝表示法GB324-88,焊缝符号表示法GB324-2008(实施日期:09-01-01)3.2 焊缝坡口形式及尺寸GB985-88,87GD P020-022。
3.3 焊条:按PN<10MPa,钢20,Q235(A3F,A3)采用T424,T426,落实新牌号,标准(可向工地求教)。
4 水箱结构4.1 基本结构形式4.1.1 10-1000 m3,仍按原中南院典设型式不变,并不考虑装浮顶。
4.1.2 1500-5000 m3,按石化系统结构形式,并考虑有内装浮顶及不装浮顶两种结构。
4.2 无论装否浮顶,水箱制造公差均按DL/T5190.4-2004标准控制,并在圆中明确。
4.3 安全防护:平顶水箱周边加防护栏杆。
椭圆顶水箱箱顶周边设置平台及防护栏杆,平台荷载按2KN/ m2。
直爬梯按要求加护笼。
4.4 液位计:设置翻板(柱)液位计及超声波液位计,两种液位计同时设置(取消机械式液位计)接口。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
给水箱的选型原则任放刘敏崔长起提要在编制给水箱标准图所进行的调研中发现,给水箱设计及工厂生产作的各种材质成品给水箱不能很好满足使用要求。
就此介绍了给水箱设计应遵循规范标准,材质的选择及其设计参数,附件作用和安装要求等。
关键词给水箱设计原则配管附件绝热卫生在给水工程设计中,经常采用给水箱作为给水系统的高峰调节储水设备。
它的特点是使体系运行经济、可靠、操作简单、管理方便。
长期以来,给水箱以标准图的形式供设计选用,我院根据建设部建设[1998 ]13 号文〈关于印发《一九九八年国家建设标准设计编制工作计划》的通知〉,对原国家建筑标准设计《方形给水箱》、《装配式给水箱选用安装图》、《冲压钢板给水箱选用安装图》进行修编。
在编制和调研过程中发现,给水箱设计及工厂生产制作的各种材质的成品给水箱在工程实际中没有很好满足使用要求,没有按有关规范、规定要求设计制作,对其基本设计原则有模糊之处。
现就编制给水箱标准图过程中的体会,以生活饮用水箱为主,提出给水箱设计的原则。
1 应遵循的规范标准给水箱设计应满足《建筑给水排水设计规范》( GBJ 15 - 88) 《, 二次供水设施卫生规范》( GB17051- 97) 《, 生活饮用水输配水设备及防护材料的安全性评价标准》( GB/ T17219 - 98) 等国家和地方的有关规范、标准要求。
2 材质选择给水箱材质可使用不锈钢板、搪瓷钢板、玻璃钢(SMC) 、热镀锌钢板、钢板内衬不锈钢板。
各种材质均应在使用中不得对水质有污染,并应经卫生安全防疫的专门机构检测合格。
3 水箱有效容积和公称容积水箱有效容积一般采用调节水量确定,其值应按最高日水箱进水量和用水出水量的逐时流量变化曲线求得。
当缺少资料时一般可按最高日用水量的10 %左右计算。
当给水系统为水泵O水箱方式时,如水泵为自动控制,水箱的有效容积可取最高日用水量的5 %; 如为人工控制, 则取最高日用水量的12 %[1 ] 。
当水箱负有消防的储备水功能时,则有效容积还应包括按现行有关建筑设计防火规范确定的水量。
水箱公称容积为箱体的总容积。
为确保水箱有效容积和尽可能缩小水箱公称容积,在设计选用水箱时设计者必须根据水箱的液位控制方式、溢流管位置、出水管位置及最低水位时管口淹没情况、箱底排水坡度和泄水管位置等情况来计算确定水箱公称容积。
4 应设置的配管和必要的附件411 进水管进水管应设置在水箱最高水位以上,可做成淹没式或非淹没式管口。
淹没式管口的进水管应在最高水位以上100 mm 处的部位开! 10 的孔,以防当停止进水时产生虹吸倒流。
淹没式进水管口能减少进水噪音;非淹没式管口进水噪音过大,需采取在管口设置锥形消能散流挡板等减噪的技术措施。
进水管管径按流速018~112 m/ s 设计较佳,其流量按水泵在连续运行时间内充满水箱的有效容积确定。
自动控制时按水泵1 h 启动6~8 次确定;人工控制时按水泵最短连续运行时间不得小于0125 h确定。
进水管最大管径不得大于200 mm ,这是考虑过大管径开孔会减弱箱壁强度和增加水箱箱体尺寸,造成材料浪费。
412 出水管出水管管径应按给水系统设计秒流量确定,一般与进水管管径相同设置。
出水管可设置在箱壁或箱底,但其管口最低点应高于箱底不小于50 mm ,以防止箱底沉积物进入管道。
413 溢流管溢流管的设置容易被人们忽视,甚至有人以种种理由不设溢流管。
溢流管的作用:一是泄压,保证水箱体不超压破坏,保证安全;二是保证浮球阀等水位控制器的动作空间。
溢流管管径一般按大于进水管1~2 号确定,可保证排泄水箱最大入流量。
溢流管可以从侧壁或底部接出,但溢流管管口最低部位应高于水箱最高水位20 mm ,距箱顶150~200 mm为宜,这样可在保证水箱有效容积的基础上,使水箱的公称容积最经济。
溢流管是水箱敞口部位直接和大气连通,为防止外部对水质的污染,溢流管管口应设置18 目的耐腐蚀材料滤网,以防止昆虫和鼠类小动物进入。
溢流管不得与排水系统直接连接,以防排水系统的臭气和污物的污染。
414 泄水管泄水管是为水箱清洗或事故检修时,水箱泄空时使用。
当有消防储备水时,对水箱的放空检修周期不宜超过48 h 。
故泄水管管径应以满足在检修时间内排空水箱有效容积来确定。
笔者认为按4 h 排空即可。
以孔口出流计算管径,管径一般不小于50mm。
泄水管安装在箱底最低处,也可在箱体侧壁上。
泄水管口最低点应和水箱内底最低面相平,便于排空水箱中的水和沉积物。
泄水管应装设闸板阀,不宜装截止阀。
泄水管可与溢流管连接,不能直接与排水系统相连接,以防止受污染。
415 透气管透气管使水箱和大气连通,其作用一是使水箱内空间有新鲜空气对流换气;其二是当水箱进水时排气,出水时进气保持水箱内压力平衡。
透气管设置两根,伸出箱顶长度不同为最好,这样使水箱换气流畅。
但事实上水箱有开口的溢流管,也可起到对流换气作用,故透气管在小容积水箱中也可只设置一根。
透气管管径本应按进、出水量换算成进排气量确定,但由于溢流管是开口的,故透气管管径可按小于进水管1~2 号确定,也以不小于50 mm 为宜。
透气管一般伸向水箱间内,管口应设置防止昆虫和鼠类小动物进入的18 目耐腐蚀材料滤网。
为防止灰尘进入,一般应将管口朝下设置。
因为溢流管口是开口的,所以将透气管口设计成带有活性炭等过滤填料装置是不必要的。
416 水位信号装置在水箱侧壁安装反映水箱内水位的水位指示装置,以供就地观察。
一种是玻璃管液位计:一般测量范围1 200 mm ,当水箱高度超过此值时需两个或三个重叠设置,其重叠部分不少于70 mm。
另一种为磁耦合液位计:其测量范围可达8 000 mm ,其红白分界的液位显示十分清楚。
就地安装的水位计在有可能冻结的水箱间内应采用保温材料、蒸汽管伴热、发热电缆等保温防冻措施。
当需要远距离水位显示时,则安装电极式或浮球式液位显示控制仪,实现水位测量控制和在控制室远程显示。
417 进水管水位控制阀的安装当利用加压水泵供水,并在水箱内设置液位控制器控制水泵开停时,水箱进水管可不设置液位控制阀门;当利用水泵加压供水或利用市政管网供水时,应设置液位控制阀门,以便水位到达规定最高水位时,关闭进水管口。
液位控制阀分液压控制阀和浮球控制阀。
选择上述两种阀型时主要考虑安装后能控制最高水位和箱顶净距离在170~220 mm 内为宜,如果过大则使水箱有效容积减少或水箱公称容积过大而造成水箱容积浪费,水箱平面尺寸越大越应考虑这一点。
418 人孔、内外人梯人孔和内外人梯供日常维修时使用。
人孔最小尺寸不得小于500 mm ,并设置能够锁定的人孔盖,以保证水箱卫生安全。
根据人体动作尺寸,水箱高度大于和等于1 500 mm 时,应在人孔处设置内外人梯。
外部人梯的第一踏步宜离地面600 mm ,箱顶扶手部分高不大于600 mm 为宜,这样既满足使用要求,又不使水箱间净高度过大,其材料应和水箱材料一致,以保证水箱整体美观。
419 水泵开停控制器安装水箱和水泵联动的给水系统是供水常用的自动控制给水方式,其自动控制的最简单方法是满水位停泵,低水位时开泵。
控制器停泵水位应低于最高水位100 mm , 而开泵水位应高于最低水位200mm ,以避免因水位控制器误差和开停泵后进出水滞后,造成超高水位满溢,浪费水量;低于最低水位时,容易导致供水管进入空气,形成管道积气和腐蚀。
4110 水消毒《二次供水设施卫生规范》中规定“水箱的容积设计不得超过用户48 h 的用水量”,否则应采取消毒措施。
笔者认为水箱容积不能满足24 h 更换一次时,应采取消毒措施。
当消毒剂采用消毒液时,为使药液和水体很好混合,将药液管伸入水体深度1/ 3处,管口为30°坡口,管径采用! 12 耐腐蚀管即可。
也可采用紫外线消毒装置,其装置可直接安装在水箱出水管上,在水流经过装置时,杀死水中的细菌达到消毒目的。
4111 水箱绝热设计水箱绝热设计分为:热水箱保热保温、冷水箱防结露保温和在冬季不采暖水箱间防冰冻保温三种。
保热保温和防冰冻保温属保温结构,一般由绝热层和保护层组成;防结露保温属保冷结构,一般由防锈层、绝热层、防潮层和保护层组成。
目前在工程设计中,对防冰冻保温缺乏绝热层厚度计算公式和计算参数,故笔者在这次国标图编制过程中,翻阅查找有关技术文献,按热损失平衡原理[2 ]忽略水箱壁、保护层的导热损失,导出水箱防冰冻保温层厚度δ计算公式,其推导过程如下:单层平壁箱体单位面积热损失q 为:q =t1 - t0δλ + R H(1)单层平壁箱体总热损失Q 为:Q = q ×F = (t1 - t0δλ + R H) ×F (2)储水介质单位质量放热量q介为:q介=C ×( t1 - t4)T(3)储水介质总放热量Q介为:Q介= q介×G =C ×( t1 - t4)T×G (4)单层平壁箱体热损失量和储水介质放热量平衡,经整理得保温层厚度δ计算公式为:δ = λ[T ×FC ×G(t1 - t0t1 - t4) - R H ] (5)式中λ———保温材料导热系数,kJ / (h·m·℃) ;T ———冻结时间,h ;F ———水箱体表面积,m2 ;C ———水的比热, C = 41187 kJ / (kg·℃) ;G ———水箱内水的质量,kg ;t1 ———水箱储水水温, ℃;t0 ———结冻室外极端最低温度, ℃;t4 ———水结冻温度, ℃;R H ———从平壁保温层至周围空气的热阻,可取0102 m2·h·℃/ kJ 。
如何确定冻结时间T 缺少数据资料,有待于研究。
笔者从两个方面考虑:一是水箱中的水处在流动状态时,因连续不断补充热量,则水不易冰冻;只有当水处在停留状态时,才因热损失产生冰冻,这就与水在水箱中的停留时间有关。
按水箱有效容积为日用水量的5 %~12 %计算得停留时间为418 ~2188 h 。
按此值计算保温层厚度非常小,没有工程上的实际意义。
另是采用结冻室外极端最低温度t0 出现周期的时间来控制使水温降低不冰冻的时间间隔作为冻结时间。
据资料统计得知:某地区极端最低温度出现周期为5 d 左右,笔者记录沈阳市2001 年最冷月低于- 30 ℃极值连续为5 d ;笔者又收集到北京某厂将容积1 m3 ,保温层厚度50 mm 的水箱置于室外最冷月,周围空气温度约- 20 ℃左右,7 d 后水箱水面结冰;又根据我国休假制度,冬季有7 d 的长假,使办公楼等公共建筑有7 d 停水的可能。
由此,笔者认为冻结时间T 对居住建筑取72~120 h ;对办公楼等公共建筑取168 h 较为合适。
