新农村中单元式多层住宅施工图设计

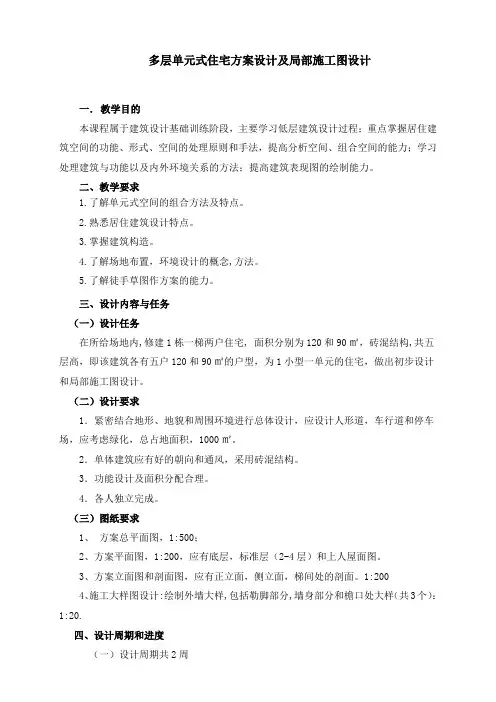

新农村中单元式多层住宅施工图设计一、目的要求通过理论学习、参观和设计实践，初步了解一般民用建筑的设计原理、初步掌握建筑设计的基本方法与步骤，设计一些功能齐全、使用方便，环保、节能、节约土地、节省材料、品质优良的单元式多层住宅。

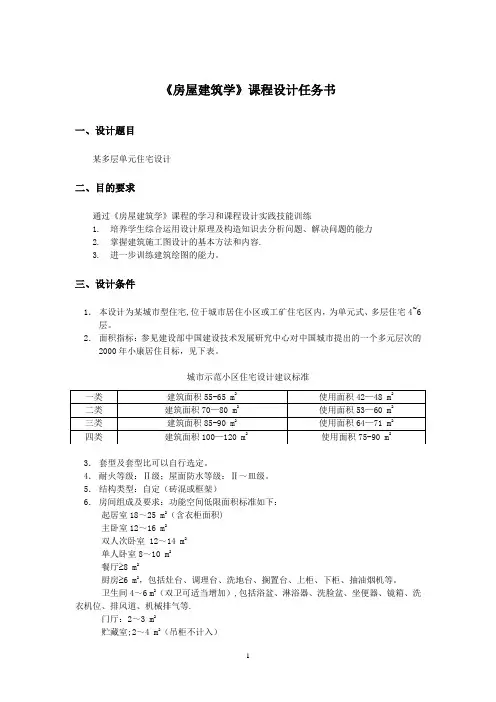

二、设计条件1.本设计为城市型住宅，位于城市居住小区或棚户区改造住宅区内，具体地点市郊。

2.面积指标：平均每套建筑面积70～120m2。

耐火等级二级；抗震设防烈度为8度；日照间距按1:1.5；建筑的水、暖、电均由城市集中供给。

3.套型及套型比由设计者自定。

4.层数：5或6层，两单元。

5.层高：2800mm。

（3000mm）6.结构类型：砖混结构或框架结构。

7.房间组成及要求(1)居室：包括卧室和起居室。

各居室间分区独立，不相互串通。

其面积不宜小于下列规定：主卧室12m2，单人卧室9m2，起居室20m2。

(2)厨房：每户独用，房内设案台、灶台、洗池等（燃料：天然气入户）。

(3)卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆。

(4)阳台：每户设生活阳台和服务阳台各一个。

(5)贮藏设施：根据具体情况设搁板、吊柜、壁龛、壁柜等。

三、设计内容及深度要求本设计按施工图设计深度要求进行，手工绘制草图，（墨线正图），电脑出2#图纸。

1.单元底层平面图 1:50(布置家具设备、计算使用面积)；2.标准层平面图 1:100；3.立面图：主要立面及侧立面 1:100；4.剖面图1个 1:100（需剖到楼梯）5.墙身节点详图3个1：10（墙脚即散水、窗台、过梁）6.屋面排水图1：1007.技术经济指标平均套型建筑面积＝总建筑面积（m2）/总套数标准层使用面积系数＝标准层使用面积（m2）/标准层总建筑面积（m2）×100%四、设计方法与步骤1.分析研究设计任务书，明确目的、要求及条件。

2.广泛查阅相关设计资料，参观已建成的住宅建筑，扩大眼界，广开思路。

3.在学习参观的基础上，根据住宅各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100或1:200）4.在进行平面组合时，要多思考，多动手（即多画），多修改。

5.在平面组合设计的基础上，进行立面和剖面设计，继续深入，发展为定稿的平、立、剖图。

（比例1:100或1:200）6.节点详图。

五、参考资料1.《建筑设计资料集》（3）（第二版）中国建筑工业出版社,19942.《住宅建筑设计原理》朱昌廉主编中国建筑工业出版社,19993.《房屋建筑学》付云松主编.中国水利水电出版社,20094.《房屋建筑学》李必瑜主编.武汉理工大学出版社,20005.《房屋建筑学课程设计指南》李必瑜王雪松主编.武汉理工大学出版社,20006.各地区及全国的住宅方案图集7.民用建筑设计通则JGJ37-87(1997)8.住宅设计规范GB50096-19999.房屋建筑制图统一标准GB/T50001—200110.万科优秀多层住宅方案集锦单元式多层住宅施工图设计资料1.单元式多层住宅：住宅是供人们生活居住的空间，按照我国的情况，1～3层住宅为低层住宅，4～6层为多层住宅，7～9层为中高层住宅，10层及10层以上为高层住宅。

根据我国国情，现阶段城镇中的住宅是以多层住宅为主，在大城市中有条件的地方，适当修建中高层和高层住宅。

在这里只就单元式住宅设计的基本原理作简单介绍，供课程设计参考。

为适应住宅大规模建设的需要，简化和加快设计工作，统一结构、构造和方便施工，常将一栋住宅分为几个标准段，一般就把这种标准段叫做单元，以一种或数种单元拼接成长短不一、体形多样的组合体，这种方法称为单元式设计。

单元的划分可大可小，多层住宅一般以数户围绕一个楼梯间来划分单元，这样能保证各户有较好的使用条件，故成为常用的划分形式。

2.住宅户内组成及其各部分的设计：一套住宅包括居室、厨房、卫生间、户内走道（户内楼梯）、前室、贮藏、户外活动空间（阳台、露台、庭院等）等几部分。

1.居室设计：居室是户内主要房间，每套住宅一般有1～4间或更多的居室。

居室设计必须要根据各居室的使用对象和使用要求，结合朝向、通风、采光、保温或隔热，以及技术经济、美观等因素，来确定居室的位置、房间大小、形状、合理设置门窗、组织室内交通及户内交通。

居室按使用功能分起居室和卧室。

起居室（即厅、堂）—家庭集中活动空间，如起居、团聚、娱乐、会客、进餐等，需要有较宽敞的空间。

对一户来说，此空间属于“闹”区、“开放”区。

卧室（即房、室）—是分散独立的居住空间。

要求安静、分隔、避免干扰。

卧室可分为主卧室（为家庭主要成员居住的空间）、次卧室（为家庭其它成员居住的空间）。

一个家庭对居室的使用情况是复杂的，随着使用对象、生活习惯、季节变化、社会发展等因素的变化而不断变化，所以居室设计不能只考虑一种家具布置方式，而应为住户提供多种布置家具的可能性。

床是卧室的主要家具，尺寸也较大，如果卧室的尺寸、形状能够适应多种床位布置的可能，那么较小尺寸的家具就好布置了。

因此我们一般以床位布置作为开间、进深选择的主要因素。

如图床位布置的尺度要求，像这样以床位布置为主的家具布置，就基本确定了居室的净空尺寸。

门窗位置对家具布置的影响很大。

在小面积居室中，家具常沿四周墙面布置，而门窗也要占据墙面，如果其位置布置不当，就会给家具布置以及使用带来困难。

居室的比例尺寸对家具布置影响也很大。

同样面积的居室，比例不同，其家具布置也不相同。

居室平面不宜狭长，最好不超过1：2的比例。

下面例举几种居室的家具布置，作为设计参考。

2.厨房设计：厨房是户内主要的辅助用房。

人们在厨房中活动的时间相当长，家务劳动量也较大，厨房主要活动是做饭、烧水。

其操作程序是：洗-切-烧。

所需设备目前主要是洗池、案台、炉灶。

如果卫生间无洗漱设备，厨房还可兼作洗漱、洗衣。

有的将厨房面积稍加扩大，厨房还可兼作用膳。

厨房按洗、切、烧顺序布置洗池、案台、炉灶三大件。

布置在光线好、空气流通、使用方便的位置。

设备布置要考虑操作方便，操作空间不应小于750mm×750mm，但若设备间距过大，会增加往返走动的距离，在厨房操作的人数，一般为1～2人，故操作范围应考虑适当重叠。

厨房的贮藏问题。

厨房要考虑炊具、餐具、粮、菜、燃料、杂物等的贮藏。

应设置壁龛、搁板、吊柜等设备，但要注意存取方便。

一般经常存取的搁板高度，应不超过1.7M为宜。

而不常用的杂物可放置在更高的空间。

有些较重而又常取用的物品，可利用案台下空间存放。

厨房应有良好的通风、采光条件，注意防止油烟、煤气、灰尘串入室内；同时厨房还要注意防火，墙和地面要便于清洗，并注意防水，一般厨房地面应比居室地面低20mm～60mm。

厨房应与服务阳台直接相通，以便理菜，晾晒、贮藏等，使厨房使用空间扩大到户外。

3.卫生间设计：住宅卫生间的设备与布置是根据住宅标准、气候条件、使用对象、生活习惯等因素而决定的。

卫生间的位置要求，既要方便各居室的使用，同时又要有一定的隔离，避免卫生间对居室的干扰。

在面积较大的住宅可设为二个或二个以上卫生间。

卫生间的地面和墙面要求防水，并便于清洗，一般卫生间墙裙、地面用水磨石、磁砖等材料，以便清洗。

地面最好比其它房间低20mm～60mm，并设较大的排水坡度，使水不至溢出。

卫生间可以处理成暗厕，,但应处理好排气通风。

一般处理手法是在卫生间门扇下部留百页进风，墙内设拔气道或设通风井排风。

卫生间内视情况，设置手纸盒、肥皂盒、挂衣钩、毛巾架、镜面等，为用户提供更大的方便。

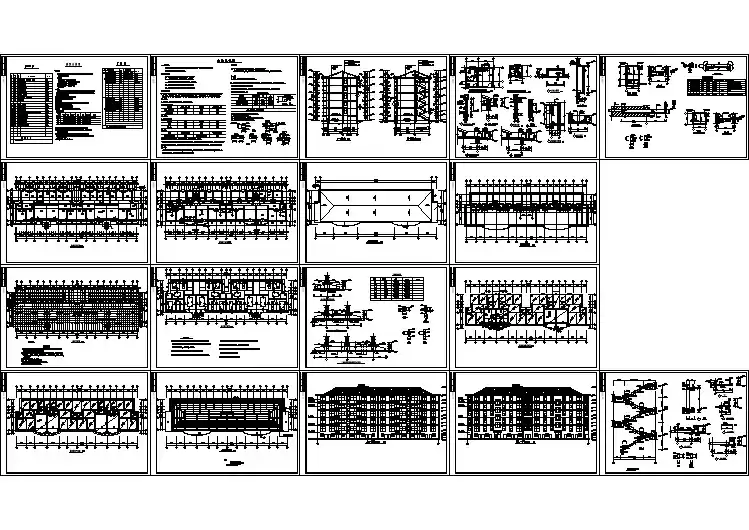

3.施工图：施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。

施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。

一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。

建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

●图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

●建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.构造详图：在建筑平、立、剖面图中，由于比例较小，对房屋许多细部和构、配件的构造、尺寸、材料做法等都无法表示清楚，为施工需要，用较大的比例绘制出构造详图。

详图的特点是比例大、尺寸标注齐全、文字说明详尽。

5.建筑平面图：建筑平面图是建筑施工图的基本样图，它是假想用一水平的剖切面沿门窗洞位置将房屋剖且后，对剖切面以下部分所作的水平投影图。

它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。

建筑施工图中的平面图，一般有：底层平面图（表示第一层房间的布置、建筑入口、门厅及楼梯等）、标准层平面图（表示中间各层的布置）、顶层平面图（房屋最高层的平面布置图）以及屋顶平面图（即屋顶平面的水平投影，其比例尺一般比其他平面图为小）。

建筑施工图中的平面图，一般有：底层平面图（表示第一层房间的布置、建筑入口、门厅及楼梯等）、标准层平面图（表示中间各层的布置）、顶层平面图（房屋最高层的平面布置图）以及屋顶平面图（即屋顶平面的水平投影，其比例尺一般比其他平面图为小）。

6.建筑立面图：将住宅的各外墙面分别向与其平行的投影面进行投影，所得到的投影图就叫立面图。

立面图反映了住宅的外貌特征，通常将反映住宅出入口或较显著地反映住宅特征的那个里面图，称为正立面图，其余外墙面的投影分别称为背立面图，左侧立面图，右侧立面图。
