特殊方法测电阻_实物图

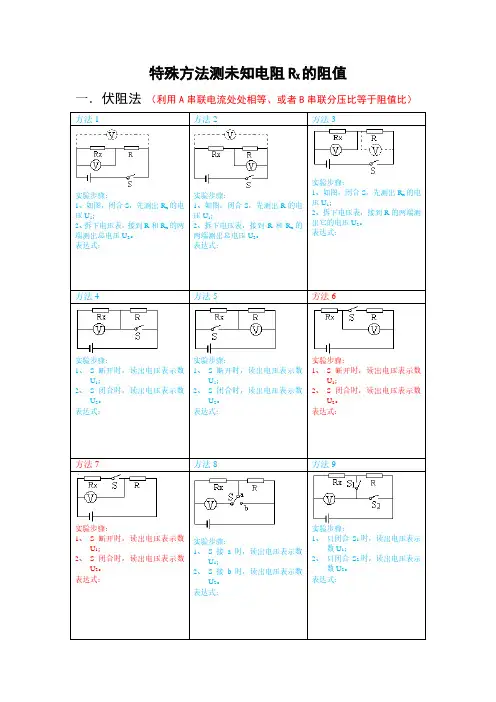

特殊方法测量Rx

1、小明利用电流表和阻值已知的电阻R 0测量

电阻R x 的电阻值。他选择了满足实验要

求的电源、已调零的电流表，并连接了

部分实验电路，如图24所示。

（1）请你添加一根导线．．．．．．

帮助小明完成实验电路的连接。

（2）当开关S 1闭合、S 2断开时，电流表

的示数为I 1，当开关S 1、S 2都闭合时，

电流表的示数为I 2，请用I 1、I 2和R 0

表示R x ，R x ＝ 。

2、小华选择了满足实验要求的电源、两块电流表和阻值，已

知的电阻R 0，测量电阻R X 的阻值，并连接了部分实验电路，

如图15所示。

（1）请你帮小华完成图15所示的实验电路的连接；

（2）电流表A 1、A 2的示数分别用I 1 、I 2表示，请用I 1、

I 2和R 0表示R X 。R X =________。

3、物理小组活动时，老师要求大家试着用一块电压表和阻值为R 0的定值电阻等器材，通过实验测算出待测电阻的电阻值R X 。图22所示为小利所连接的部分电路。

（1）电路中还缺少一根导线，请你帮助小利完成电路的连接；

（2）正确连接电路后，只闭合开关S 1时，电压表的示数为U 1；开关S 1、S 2都闭合时，电压表的示数为U 2。如果电源两端电压恒定不变，则R X ＝________。

图22 R 0

4、为了测量电阻R x 的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R 0，一个符合要求的电源，以及两个开关S 1和S 2，并连接了部分实验电路，如图23所示，请帮助小龙完成这个实验。

（1）请你添加两根导线．．．．．．

完成图23

（2）闭合开关S 1，读出电流表示数为I 1；

___________，读出电流表示数为I 2；

（3）写出电阻R X 的表达式为：R X ＝ ________。

5、小梅想利用一块电压表和阻值已知的电阻R 0测量电阻R x 的阻值。小梅选择了满足实验要求的器材，并连接了部分实验电路，如图22所示。

（1）请添加．．一．根导线．．．

完成图22所示的实验电路的连接。 （2）请将下面的操作步骤补充完整：

①

，电压表的示数为U 1；

② ，电压表的示数为U 2。

（3）请用U 1、U 2和R 0表示出R x ，R x = 。

6、小宣在用伏安法测量电阻Rx 的阻值时，连接了如图19所示的部分电路。

（1）请完成图19的电路连接，要求开关闭合、滑片P 向左移动时，电流表示数变小；

（2）若闭合开关后，发现电流表有明显示数，电压表示数为零，则可能是

；

（3）实验过程中，某次电流表和电压表的示数如图20所示，测得的R x = Ω。

图23 图20
