实验3 叠加原理的验证

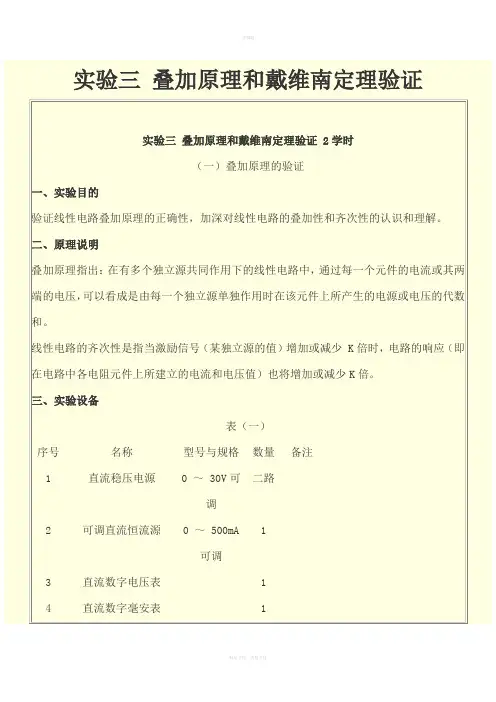

叠加定理和戴维南
实验三叠加原理和戴维南定理验证实验三叠加原理和戴维南定理验证 2学时（一）叠加原理的验证一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电源或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减少 K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减少K倍。
三、实验设备表（一）序号名称型号与规格数量备注二路1 直流稳压电源0 ～ 30V可调2 可调直流恒流源0 ～ 500mA1可调3 直流数字电压表 14 直流数字毫安表 1四、实验内容实验线路如图（一）所示，用 HE-12挂箱的“基尔霍夫定律/叠加原理”线路。
1、将电压源的输出调节为12V，电流源的输出调节为7mA，接入 U S 和 I S 处。
2、令 U S 电源单独作用（将开关 K1投向 U S 侧，开关 K2投向开路侧）。
用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表（二）。
表（二）单独作用单独作用、共同作用单独作用3、令 I S 电源单独作用（将开关 K1投向短路侧，开关K2投向 I S 侧），重复实验步骤 2的测量和记录，数据记入表（二）。
1、验证戴维南定理的正确性，加深对该定理的理解。
2、掌握测量有源二端网络等效参数的一般方法。
二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其佘部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势 U S 等于这个有源二端网络的开路电压 U OC ，其等效内阻 R 0 等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
叠加原理的验证实验
叠加原理的验证实验叠加原理是物理学中的一项基本原理，它指出当多个波传播在同一空间中时，每个波的效果可以独立地叠加在一起。
叠加原理的验证实验可以通过实验设备与操作的设计来展示，以下是一个关于叠加原理的验证实验的简要描述。
实验设备：1.动态振动发生器：用于产生一个频率可调的机械振动源。
2.振动源支架：固定振动源的位置，并确保其能够在实验中保持稳定。
3.粒子振动模型：一个由许多小球连接而成的金属链模型。
4.振动感应器：用于测量粒子振动模型上的振动信号。
实验步骤：1.将振动源支架放置在实验台上，并固定好。
2.将粒子振动模型悬挂在振动源支架上，确保其能够自由地振动。
3.将振动感应器固定在粒子振动模型上的一侧，确保其可以测量到振动信号。
4.打开动态振动发生器，并设定合适的振动频率和振幅。
5.启动振动源，观察粒子振动模型的振动情况，并记录振动信号的强度。
实验结果与讨论：在实验中，粒子振动模型上的每个小球代表一个独立的波源，而振动发生器则是另一个波源。
根据叠加原理，当两个波源同时存在时，它们在同一空间中的效果可以叠加在一起。
因此，在实验中，我们期望观察到振动发生器产生的波与粒子振动模型上的波相互干涉的现象。
通过实验，我们可以观察到以下现象：1.当振动发生器的频率与粒子振动模型的固有频率相同时，振动信号强度较大。
这表明波与波相互增强，叠加在一起的效果使得振动明显增强。
2.当振动发生器的频率与粒子振动模型的固有频率不同时，振动信号强度较小。
这表明波与波相互抵消，叠加在一起的效果使得振动减弱甚至消失。
通过这些观察结果，我们可以验证叠加原理的实验效果，即当多个波传播在同一空间中时，每个波的效果可以独立地叠加在一起。
总结：通过上述的实验验证，我们可以得出结论，即叠加原理能够正确地描述多个波传播在同一空间中时的叠加效果。
这项简单的实验不仅能给学生提供对叠加原理的直观理解，还能帮助他们巩固对波动学知识的理解。

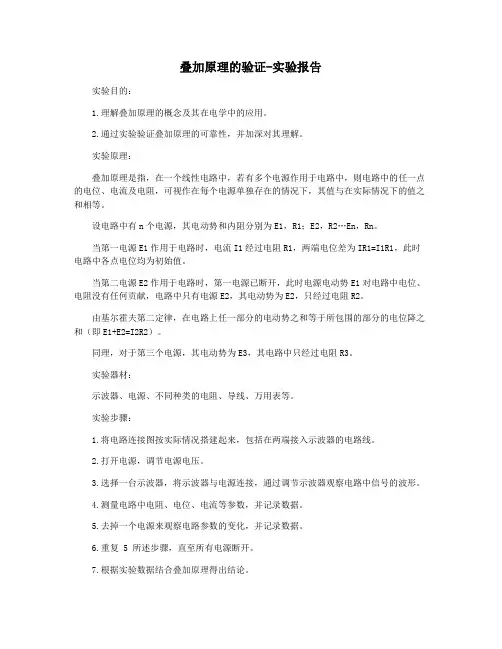

叠加原理的验证-实验报告
叠加原理的验证-实验报告实验目的：1.理解叠加原理的概念及其在电学中的应用。
2.通过实验验证叠加原理的可靠性，并加深对其理解。
实验原理：叠加原理是指，在一个线性电路中，若有多个电源作用于电路中，则电路中的任一点的电位、电流及电阻，可视作在每个电源单独存在的情况下，其值与在实际情况下的值之和相等。
设电路中有n个电源，其电动势和内阻分别为E1，R1；E2，R2…En，Rn。
当第一电源E1作用于电路时，电流I1经过电阻R1，两端电位差为IR1=I1R1，此时电路中各点电位均为初始值。
当第二电源E2作用于电路时，第一电源已断开，此时电源电动势E1对电路中电位、电阻没有任何贡献，电路中只有电源E2，其电动势为E2，只经过电阻R2。
由基尔霍夫第二定律，在电路上任一部分的电动势之和等于所包围的部分的电位降之和（即E1+E2=I2R2）。
同理，对于第三个电源，其电动势为E3，其电路中只经过电阻R3。
实验器材：示波器、电源、不同种类的电阻、导线、万用表等。
实验步骤：1.将电路连接图按实际情况搭建起来，包括在两端接入示波器的电路线。
2.打开电源，调节电源电压。
3.选择一台示波器，将示波器与电源连接，通过调节示波器观察电路中信号的波形。
4.测量电路中电阻、电位、电流等参数，并记录数据。
5.去掉一个电源来观察电路参数的变化，并记录数据。
6.重复 5 所述步骤，直至所有电源断开。
7.根据实验数据结合叠加原理得出结论。
实验结果及分析：接入第一台示波器，将其连接到电路的两端，在没有施加外加电源时，示波器上显示的是电路中的干扰信号或漂移信号。
接下来加入一个电源E1，记录电路中电阻、电位、电流等参数。
这时示波器上的波形会出现电压信号。
去掉电源E1，之后加入电源E2，并记录电路参数。
这时示波器上的波形会出现另一种电压信号。
实验错误及解决：电路接线松动会影响测量结果的准确性。
解决方法是反复检查电路线的状态，确保其连接良好无松动。
结论：本实验实验数据与叠加原理预言的理论值相比具有良好符合性。
实验三叠加定理的验证
实验三叠加定理的验证一、实验目的1.学习用电压表监测调节可调电压源合适电压的方法。
2.学习导线接通的电阻式测量方法。
3.验证叠加定理的正确性，加深对叠加定理的理解和认识。
二、实验器材可调直流稳压电源、直流数字毫安表、直流数字电压表、基尔霍夫定律试验板、数字多用表。
三、实验原理叠加定理:在线性电路中，当电路里有多个电源共同作用时，某一支路的响应等于电路中所有独立电源单独作用时在该支路产生响应的代数和。
示例如下图所示:////// 图中:i=i+i， u=u+u即叠加定理的表达形式。
111222注意:叠加定理对非线性电路并不满足。
四、实验电路图图3-1验证基尔霍夫定律和叠加定理的原理图图中330Ω电阻接入电路(线性电路)时电压、电流参数符合叠加定理。
二极管INTEX007接入电路(非线性电路)时电压、电流参数不符合叠加定理。
五、实验过程实验准备:将可调电源中的两路“0,30V可调输出”直流可调稳压电源的输出调至最小(调节旋钮轻轻逆时针旋到底)，将试验台最下方的电源挂箱的总控开关向上合上。
将电源转接箱和其下方的“AC220V输出”通过所带的插头连接线连接电源插孔，并将电源转接箱电源插孔通过红、蓝粗线和可调电源及测量仪表一的电源插孔相连(L与L用红线连接，N与N用蓝线连接)。
验证叠加定理的操作过程实验步骤:(1) 将测量仪表一中的直流电压表并接在可调电源两端，打开电源开关，分别调节两路可调电源的输出旋钮，用直流电压表监测使两路可调电源的输出分别为E=6V、E=12V，然后断开电源开关。
12(2)从电路基础试验箱(一)中找到“基尔霍夫定理/叠加原理”图，并将图中的开关K、K向内置于短路位置。
12(3)再按照实验原理图3-1用导线将已调节好输出电压值的两路直流稳压源E1、E2分别引到原理图中的U1、U2口。
(4)将电流插头插入实验电路板中三条支路电流的I3测量插孔中，(插孔中未插入电流插头时插孔两边的导线连通，插入电流插头后两边导线只能通过电流插头的两根出线连通。

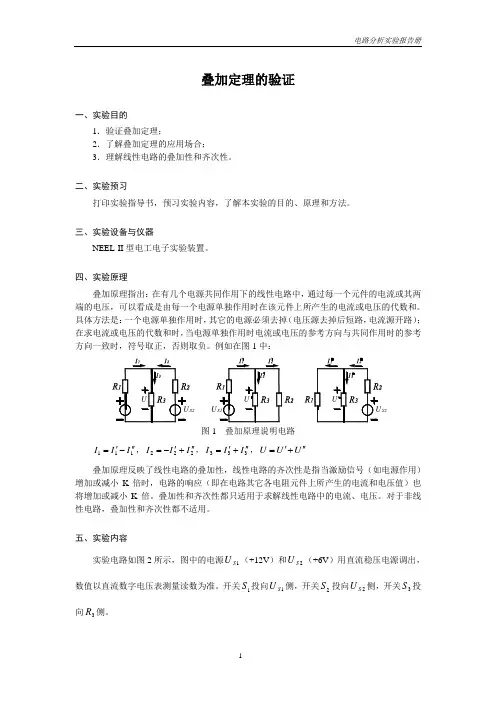

实验3指导书 叠加原理的验证(电工)
叠加定理的验证一、实验目的1．验证叠加定理；2．了解叠加定理的应用场合；3．理解线性电路的叠加性和齐次性。
二、实验预习打印实验指导书，预习实验内容，了解本实验的目的、原理和方法。
三、实验设备与仪器NEEL-II 型电工电子实验装置。
四、实验原理叠加原理指出：在有几个电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个电源单独作用时在该元件上所产生的电流或电压的代数和。
具体方法是：一个电源单独作用时，其它的电源必须去掉（电压源去掉后短路，电流源开路）；在求电流或电压的代数和时，当电源单独作用时电流或电压的参考方向与共同作用时的参考方向一致时，符号取正，否则取负。
例如在图1中：图1 叠加原理说明电路111I I I ''-'=，222I I I ''+'-=，333I I I ''+'=，U U U ''+'= 叠加原理反映了线性电路的叠加性，线性电路的齐次性是指当激励信号（如电源作用）增加或减小K 倍时，电路的响应（即在电路其它各电阻元件上所产生的电流和电压值）也将增加或减小K 倍。
叠加性和齐次性都只适用于求解线性电路中的电流、电压。
对于非线性电路，叠加性和齐次性都不适用。
五、实验内容实验电路如图2所示，图中的电源1S U （+12V ）和2S U （+6V ）用直流稳压电源调出，数值以直流数字电压表测量读数为准。
开关1S 投向1S U 侧，开关2S 投向2S U 侧，开关3S 投向3R 侧。
1．1S U 电源单独作用（将开关1S 投向1S U 侧，开关2S 投向短路侧），画出电路图，标明各电流、电压的参考方向。
图2 叠加原理实验电路 用直流数字毫安表接电流插头测量各支路电流：电流插头的红接线端连接直流毫安表的红接线端（正极），电流插头的黑接线端连接直流毫安表的黑接线端（负极），测量各支路电流。
叠加原理的实验报告
叠加原理的实验报告叠加原理的实验报告引言：在物理学中，叠加原理是一项基本原理，它指出在线性系统中，多个波或力的效应可以简单地叠加在一起。
本次实验旨在通过一系列实验验证叠加原理的有效性，并探究其在不同情境下的应用。
实验一：光的干涉实验在这个实验中，我们使用了一台双缝干涉装置。
首先，我们将一束单色光通过一个狭缝，然后通过另一个狭缝，最后观察到干涉条纹的形成。
接下来，我们将两个狭缝分别遮挡住，只保留其中一个狭缝。
我们观察到，当只有一个狭缝开启时，干涉条纹消失，只有一条亮度均匀的光斑。
这表明，当两个光源同时存在时，它们的光波相互叠加形成干涉现象。
实验二：声音的叠加实验在这个实验中，我们使用了两个音响扬声器。
首先，我们单独打开一个扬声器，可以听到清晰的声音。
接下来，我们同时打开两个扬声器，发现声音变得更加响亮。
这是因为两个扬声器发出的声波相互叠加，增强了声音的强度。
我们还进行了位置调整的实验，将两个扬声器分别放置在不同的位置，发现声音的强度会随着位置的改变而发生变化。
这进一步验证了叠加原理在声音传播中的应用。
实验三：力的叠加实验在这个实验中，我们使用了一个力传感器和几个弹簧。
首先，我们单独挂上一个弹簧，测量其受力情况。
接下来，我们挂上第二个弹簧，测量受力情况。
我们发现，当两个弹簧同时挂上时，力传感器所示的受力值等于两个弹簧单独受力值的总和。
这说明在受力系统中，多个力可以简单地叠加在一起，形成一个等效的力。
实验四：电路中电压的叠加实验在这个实验中，我们使用了一个简单的电路，包括一个电源和几个电阻。
首先，我们测量每个电阻上的电压值。
接下来，我们将电阻连接在一起，形成一个并联电路。
我们发现，每个电阻上的电压之和等于电源的电压。
这表明在电路中，电压可以按照叠加原理进行计算，不同电阻上的电压可以简单地相加。
结论：通过以上实验，我们验证了叠加原理在光的干涉、声音传播、力的叠加以及电路中电压叠加等方面的有效性。
叠加原理的应用广泛，不仅在物理学中有重要意义，也在其他领域如电子工程、声学和光学等方面发挥着重要作用。
实验3 叠加原理的验证
一、实验目的
叠加原理的验证
1. 巩固和加深对线性电路叠加性的理解； 2. 了解叠加原理的应用场合； 3. 学习直流仪器仪表的测试方法。
二、实验原理 叠加原理
R1
+ uS -
R1 R2
i
(a)
R1
iS
+ uS -
R2
i
(b)
R2
i
(c)
iS
i
R1 1 uS iS i i R1 R2 R1 R2
测量值
电压源状态
US1 (V) US2 (V) I1 (mA) I2 (mA) I3 (mA) UAB (V) UCD (V) UBC (V)
US1单独作用 US2单独作用 US1, US2共同作 用
12
0
0
6
12
6
表二
测量值
电压源状态
US1 (V) US2 (V) I1 (mA) I2 (mA) I3 (mA) UAB (V) UCD (V) UBC (V)
US1单独作用 US2单独作用 US1, US2共同作 用
12
0
0
6
12
6
将电路中R3换成一只二极管1N4007指导书P26实验报告要求1、4。 回答思考题1、2。 五、注意事项 1. 用电流插头测量各支路电流时，注意仪表的 极性，及数据表格中“+、-”号的记录。 2. 注意仪表量程的及时更换。 3. 电压源不能短接。
画分电路时不作用独立电源的处理方法： 独立电压源——短路处理
独立电流源——开路处理
三、实验仪器和器材
1. 数字直流电压表、电流表； 2. 恒压源（双路0~30V可调）； 3. EEL-53组件；
实验3_线性电路叠加原理和齐次性的验证(自动)
实验3_线性电路叠加原理和齐次性的验证(自动)一、实验目的1. 理解线性电路叠加原理和齐次性原理的基本概念和意义；2. 掌握叠加原理和齐次性原理的实验验证方法和实验步骤；3. 培养学生使用实验仪器测试线性电路的能力。
二、实验原理1. 线性电路叠加原理：叠加原理是对于由多个不同的独立源作用于同一电路中的电压和电流的关系，可以通过叠加各个源的作用来求得最终的电压和电流的规律的一种方法。
线性电路在满足叠加原理的情况下，可以将各个电源的作用逐一地计算出来，最后进行叠加求和。
叠加原理的表述如下：对于多个独立源同时作用于线性电路中，每个电源单独作用时，电路中的电压、电流和功率等物理量的值，等于这个电源在电路中单独存在时引起的电压、电流和功率等物理量的值的代数和。
2. 齐次性原理：齐次性原理是指在电路中，如果所有的初始条件（即在某一初始状态下的电压、电流、充电等状态）都为零，则电路的响应也将为零。
这是由于电路的状态不发生变化，导致了电路中的各个元件的电压、电流等物理量都不发生变化，相应的电路响应也为零。
齐次性原理的表述如下：如果线性电路的输入为零，则输出也为零。
三、实验装置与设备1. 普通电压源；2. 万用电表；3. 实验电路图（如图1、图2）。
四、实验步骤（1）按照实验电路图1搭建线性电路。
（2）将普通电压源V1和V2的正负极分别接入电路中的两个不同的电阻上，调节电压源的电压为10V和5V。
（3）使用万用电表测量R1、R2、R3的电阻值，并记录下来。
（4）测量电路中R1两端的电压（记作V1）和R2两端的电压（记作V2）。
（6）根据叠加原理和测量结果，计算出电路中R1和R2两端的电压的大小。
（7）与测量结果进行比较，观察并分析误差的产生原因。
（3）分别记录电源开关开关前后各个电阻的电压值，并记录下来。
（4）打开电源开关使电流通过电路。
五、实验结果与分析（1）测得R1的电阻值为45.6Ω，R2的电阻值为33.3Ω，R3的电阻值为67.9Ω。
叠加原理的验证
叠加原理的验证
在物理学中，叠加原理是一个基本的原则，用于描述两个或多个波的相互作用。
根据叠加原理，当两个波在空间和时间上重叠时，它们会简单地相加或叠加在一起，而不会互相干扰。
这意味着每个波的运动是独立的，不受其他波的影响。
为了验证叠加原理，我们可以进行以下实验。
首先，我们需要两个发射器和一个接收器。
将第一个发射器放置在适当的位置，并以一定频率发送波。
然后将第二个发射器放置在离第一个发射器一定距离的位置，并以相同频率发送波。
接收器位于这两个发射器之间，以便能够记录到达接收器的波的幅度和相位。
根据叠加原理，我们预期在接收器处会观察到两个波的叠加效应。
如果两个波的幅度和相位相同，我们会看到一个幅度较大的波。
如果波的相位差180度，那么两个波将会互相抵消，我们将观察到一个幅度较小甚至是零的波。
实验中，我们可以逐渐调整第二个发射器的位置，以更改两个波之间的相位差。
我们记录到达接收器的波的幅度，并根据叠加原理的预测进行比较。
如果观察到与预期一致的结果，即幅度叠加或干涉的效果，那么我们可以得出结论，叠加原理在这个实验中得到了验证。
通过这个实验，我们可以进一步验证叠加原理的普适性，不仅仅局限于特定的波，比如声波或光波。
无论是哪种类型的波，只要它们满足叠加原理的条件，即在时间和空间上重叠，它们
就会按照叠加原理进行相互作用。
这个实验证明了叠加原理的重要性，以及在波动现象的研究和应用中的广泛适用性。
叠加定理的验证实验报告
叠加定理的验证实验报告叠加定理的验证实验报告引言：叠加定理是物理学中一个重要的定理，它在解决复杂问题时起到了重要的作用。
本实验旨在验证叠加定理的有效性，并通过实验数据来加深对该定理的理解。
实验目的：验证叠加定理在电路中的应用，了解其原理和实际效果。
实验材料：1. 电源：直流电源、交流电源2. 电阻：不同阻值的电阻器3. 电流表、电压表、万用表4. 连接线、开关等实验器材实验步骤：1. 搭建直流电路：将直流电源与电阻器相连，通过电流表测量电流大小，并记录数据。
2. 搭建交流电路：将交流电源与电阻器相连，通过电流表测量电流大小，并记录数据。
3. 切换电源：将直流电源与交流电源同时连接到电阻器上，通过电流表测量电流大小，并记录数据。
4. 分析数据：根据实验数据，比较直流电路和交流电路的电流大小，以及叠加电路的电流大小，验证叠加定理的有效性。
实验结果：通过实验记录的数据，我们可以得到以下结论：1. 在直流电路中，电流大小与电源电压和电阻大小成正比。
即I=U/R，其中I为电流，U为电压，R为电阻。
2. 在交流电路中，电流的大小与电源电压和电阻大小成正比，但还受到频率和电感、电容等因素的影响。
3. 在叠加电路中，当直流电源和交流电源同时连接到电阻器上时，电流的大小等于直流电路和交流电路电流的代数和。
即I_total = I_direct + I_alternating，其中I_total为总电流，I_direct为直流电路电流，I_alternating为交流电路电流。
讨论与分析：通过实验结果的分析，我们可以得到以下结论：1. 叠加定理在电路中是成立的，无论是直流电路还是交流电路，都可以通过叠加定理来计算电流大小。
2. 叠加定理的有效性源于电流的线性特性，即电流满足叠加原理。
3. 在实际应用中，叠加定理可以简化复杂电路的分析和计算，提高解决问题的效率。
结论：通过本实验的验证，我们可以得出结论：叠加定理在电路中是有效的，可以用来计算电流大小。
叠加原理的验证实验报告
叠加原理的验证实验报告实验目的：验证叠加原理，即线性系统对于多个输入信号的响应等于各个输入信号单独作用于系统后得到的响应的叠加。
实验材料：1. 功放电路，用于放大输入信号和系统响应信号；2. 信号发生器，用于产生多个不同频率的输入信号；3. 混频器，用于将多个输入信号混合；4. 示波器，用于显示输入信号和系统响应信号；5. 连接线等。
实验步骤：1. 将功放电路、信号发生器、混频器和示波器按照图示连接，确保连接正确可靠；2. 打开信号发生器，设置一个频率为f1的正弦波作为第一个输入信号；3. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；4. 记录下第一个输入信号的幅度；5. 关闭信号发生器，重新打开并设置一个频率为f2的正弦波作为第二个输入信号；6. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；7. 记录下第二个输入信号的幅度；8. 关闭信号发生器，重新打开并设置一个频率为f1+f2的正弦波作为第三个输入信号；9. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；10. 记录下第三个输入信号的幅度；11. 连接信号发生器的输出端与功放电路的输入端，并设置输入信号的频率为f1；12. 打开功放电路，观察示波器上显示的系统响应信号；13. 记录下系统响应信号的幅度；14. 重复步骤12和13，分别设置输入信号的频率为f2和f1+f2；15. 将第一个输入信号的幅度、第二个输入信号的幅度、第三个输入信号的幅度以及相应频率下的系统响应信号的幅度整理成表格。
实验结果：输入信号的频率（Hz）输入信号的幅度系统响应信号的幅度f1 A1 B1f2 A2 B2f1+f2 A3 B3实验结论：根据叠加原理，系统对多个输入信号的响应等于各个输入信号单独作用于系统后得到的响应的叠加。
通过实验验证，实验结果表明，在相同幅度的输入信号下，系统响应信号的幅度等于各个输入信号的幅度的叠加。
叠加原理的验证
叠加原理的验证
实验要求
【实验目的】用实验方法验证叠加原理的正确性。
学习复杂电路的连接方法，进一步熟悉直流电流表的使用。
【实验仪器】直流稳压电源（两台），分别为12V和6V；万用表；转换开关（两个）；标准电阻（三个），分别为100Ω、430Ω和180Ω。
【实验原理】叠加原理是指几个电源在线性电路的任何部分共同作用所产生的电流和电压等于这些电源单独地在该部分所产生的电流或电压叠加的结果。
【实验内容】按照所给的电路图搭建电路(图3-3)。
【注意事项】按实验所给图形接线后，必须设置接地连接，(例如将电源负极接地)，
否则无法进行实验。
【实验步骤】
（1）测出S1接1端，同时S2接1端时的电流IL。
（2）将开关S1接至1端，S2接至2端，使12V电源单独作用，测出此时通过R1的电流I11和通过R2的电流I21；将开关S1接至2端， S2接至1端，使6V电源单独作用，测出此时通过R1的电流I12和通过R2的电流I22；令I1=I11+I12，I2=I21+I22，注意电流的方向和符号。
将上述2步所测数据填写到表1 （3）测出S1接1端，S2接2端，各支路的电压U1、U2、UL。
（4）测出S1接2端，S2接1端，各支路的电压U1、U2、UL。
（5）测出S1接1端，S2接1端，各支路的电压U1、U2、UL。
将上述3组所测数据分别填入表2
实验结论：
（1）实验数据表格
表1：叠加原理的验证—数据记录
（1）
表2：叠加原理的验证—数据记
录（2）
（2）总结结论，验证叠加定理的正确性。
叠加原理的验证实验报告
叠加原理的验证实验报告实验名称：叠加原理的验证实验实验目的：1. 验证叠加原理在电路中的应用；2. 掌握使用叠加原理求解线性电路的方法。
实验器材：1. 直流电源；2. 多功能电路实验箱；3. 直流电压表；4. 直流电流表；5. 电阻。
实验原理：叠加原理是指线性电路中，各个电源独立作用时，电路的各个电压和电流等被激励的元件中的效应可以分别分解，再按照矢量相加法则求和。
实验步骤：1. 搭建由两个电源供电并连接在一起的电路，电路包括一个电源E1，一个电源E2和一个电阻R；2. 将直流电压表连接到电阻R两端，测量电压Volt1；3. 将电源E1断开，仅保留电源E2供电，再次测量电压Volt2；4. 将两个电源都连接供电，测量两电源叠加时的电压Volt_sum；5. 分别记录实验数据。
实验数据收集：1. 电源E1的电压值：Volt_E1 = 5V；2. 电源E2的电压值：Volt_E2 = 8V；3. 电阻R上的电压Volt1 = 2V；4. 仅电源E2作用时，电阻R上的电压Volt2 = 7V；5. 两个电源叠加时，电阻R上的电压Volt_sum = 9V。
实验结果分析：根据实验数据，可以得出以下结论：1. 当仅有电源E1作用时，电阻R上的电压为Volt1 = 2V；2. 当仅有电源E2作用时，电阻R上的电压为Volt2 = 7V；3. 两个电源同时作用时，电阻R上的电压为Volt_sum = 9V。
根据叠加原理的定义，电阻R上的电压应为Volt_sum = Volt1 + Volt2，而实际实验结果和理论预期结果相符，验证了叠加原理在电路中的应用。
实验结论：通过此次实验，成功验证了叠加原理在电路中的应用。
在线性电路中，可以将各个电源独立作用时的电压和电流等效应分别计算，再按照矢量相加法则求和，得到两个电源叠加时的电压和电流等效应。
叠加原理为求解线性电路提供了一种有效的方法。
电路实验报告-叠加原理的验证
电路实验报告-叠加原理的验证电路实验报告，今天咱们要聊聊叠加原理的验证。
叠加原理听起来挺复杂，但其实就是把多个信号的影响分开来分析，这样就能更清楚地理解电路的运行。
我们这次实验主要是通过实际操作，亲身体验这个原理的神奇。
一、实验目的和理论背景1.1 实验目的咱们这次实验的目标，就是验证叠加原理在电路中的应用。
希望通过实验能看到在不同电源下，电流是如何变化的。
简单来说，就是想搞清楚，电路里每个部分是怎么互相影响的。
1.2 理论背景叠加原理是电路分析中一个很重要的概念。
它说的是在一个线性电路中，各个独立电源对电路某一点的电流或电压的影响，可以单独计算，然后把结果加起来。
这个听起来有点儿理论，但在实际操作中却能让我们省不少事儿。
你想想，如果能把复杂的电路拆分成简单的部分，那做起来不就轻松多了吗？二、实验器材与步骤2.1 实验器材这次实验，我们准备了几个关键的器材。
电源、导线、欧姆表、万用表，还有几个电阻。
其实就是这些基础的东西，但它们能帮我们完成一场精彩的实验。
2.2 实验步骤第一步，连接电路。
按照图纸，把电源和电阻串联起来。
一定要小心，连接不对可就麻烦了。
第二步，测量电流。
用万用表量一下电流的大小。
第三步，换个电源，再测一次。
最后，咱们把每次测得的结果都记录下来。
简单吧？就像做饭，按部就班，一步步来。
2.3 数据记录实验过程中，我发现每次更换电源，电流的变化都挺明显的。
记录下来的数据，真是让人眼前一亮。
每次测量都有不同的结果，而这些结果都验证了我们的理论。
看到这里，心里就觉得特别踏实，真的是“眼见为实”。
三、数据分析与讨论3.1 数据分析把实验数据整理一下，发现电流的变化趋势明显符合叠加原理的预期。
每次有新的电源加进来，电流都按比例增大，简直就是数学和物理的完美结合。
咱们可以把这些数据画成图，能更直观地看到这个变化。
3.2 讨论不过，实验中也有一些小插曲。
有次接线不太对，导致测得的电流比预期低。
重新检查后，发现是导线接触不良。
叠加原理的验证
叠加原理的验证一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明叠加原理指出：在有几个独立源共同作用下的线性电路中，通过第一个元件的电流或其两端的电压，可以看成是由第一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
三、实验设备及器件四、实验内容实验电路如图6—1—2—1所示1．按图6—1—2—1电路接线，E1为＋6V、＋12V切换电源，取E1＝＋12V，E2为可调直流稳压电源，调至＋6V。
2．令E1电源单独作用时（将开关S1投向E1侧，开关S2投向短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端电压，数据记入表格中。
图6—1—2—1 实验线路3．令E2电源单独作用时（将开关S1投向短路侧，开关S2投向E2侧），重复实验步骤2的测量和记录。
4．令E1和E2共同作用时（开关S1和S2分别投向E1和E2侧），重复上述的测量和记录。
5．将E2数值调至＋12V，重复上述第3项的测量并记录。
6．将R5换成一只二极管IN4007（即将开关S3投向二极管D侧）重复1～5 的测量过程，数据记入表格中。
五、实验报告1．叠加原理中E1、E2分别单独作用，在实验中应如何操作？可否直接将不作用的电源（E1或E2）置零（短接）？2．实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？3．根据实验数据验证线性电路的叠加性与齐次性。
4．各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据进行计算并作结论。
5．通过实验步骤六及分析表格中数据你能得出什么样的结论？注意：1．用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“＋、—”呈的记录。
2．注意仪表量程的及时更换。
叠加原理的验证实验报告
叠加原理的验证实验报告实验目的，通过实验验证叠加原理在物理学中的应用，了解叠加原理对波的传播和干涉的影响，加深对叠加原理的理解。
实验原理，叠加原理是指当两个或多个波同时作用于介质时，各个波的位移独立地叠加在一起。
在同一时刻，各个波对介质的位移的影响是相互独立的，它们不会相互干扰，而是简单地叠加在一起。
在实际的物理现象中，光波、声波等都符合叠加原理。
实验材料，光源、凸透镜、平面镜、白纸、直尺、尺子、光栅片、小孔板等。
实验步骤：1. 将光源放置在实验台上，并调整光源的位置，使其能够照射到凸透镜上。
2. 在凸透镜的另一侧放置一块白纸，用来观察光的成像情况。
3. 通过调整凸透镜的位置和焦距，观察到凸透镜成像的情况。
4. 在实验台上放置平面镜，将光源照射到平面镜上，并观察光的反射情况。
5. 将光源照射到光栅片上，观察到光的衍射情况。
6. 通过小孔板产生的光源，观察光的干涉情况。
实验结果与分析：通过实验观察发现，当光线通过凸透镜成像时，光线的传播路径和成像规律符合叠加原理。
光线在凸透镜上的折射和成像是独立进行的，不会相互干扰。
这符合叠加原理中波的位移独立叠加的规律。
在观察光线通过平面镜的反射情况时，也发现光线的反射规律符合叠加原理。
光线在平面镜上的反射是独立进行的，不会相互干扰，也符合叠加原理中波的位移独立叠加的规律。
在观察光线通过光栅片的衍射情况时，同样发现光线的衍射规律符合叠加原理。
光线在光栅片上的衍射是独立进行的，不会相互干扰，也符合叠加原理中波的位移独立叠加的规律。
最后，在观察光线通过小孔板产生的干涉情况时，同样发现光线的干涉规律符合叠加原理。
光线在小孔板上的干涉是独立进行的，不会相互干扰，也符合叠加原理中波的位移独立叠加的规律。
结论，通过以上实验观察和分析，验证了叠加原理在光线传播和干涉中的应用。
叠加原理在物理学中有着广泛的应用，对于理解波的传播和干涉现象有着重要的意义。
通过本次实验，加深了对叠加原理的理解，也对物理学中的波动现象有了更深入的认识。
实验三 叠加原理的验证
实验三 叠加原理的验 证
一、实验目的
向的理解和运用 3. 验证叠加原理的正确性
二、原理说明
叠加原理指出：在有多个独立源共同作用下的 线性电路中，通过每一个元件的电流或其两端 的电压，可以看成是由每一个独立源单独作用 时在该元件上所产生的电流或电压的代数和。
表3-2 接二极管
U1 U1单独 作用 12 0 12 U2 0 6 0 I1 I2 I3 UAB UCD UAD UDE UFA
U2单独 作用 U1、U2 共同 作用 2U2单 独作 用
0
12
注意参考方向：
实验电路板和电路示意图上的电流方向是 一致的，电流线红色端接电流表正极（红 色），黑色端接电流表负极（黑色） UAB表示电压参考方向是A指向B，电压表 正极（红色）与A连接，负极与B（黑色） 连接。
线性电路的齐次性是指当激励信号（某独立源 的值）增加或减小K 倍时，电路的响应（即在 电路中各电阻元件上所建立的电流和电压值） 也将增加或减小K倍。
三、实验步骤
表3-1 线性电路（U单位V，I单位mA）
U1 U1单独 作用 U2单独 作用 U1、U2 共同 作用 2U2单独 作用 12 0 12 0 U2 0 6 0 12 I1 I2 I3 UAB UCD UAD UDE UFA
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验3 叠加原理的验证
实验三叠加原理的验证
一、实验目的
验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明
叠加原理:在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号(某独立源的值)增加或减小K倍时，电路的响应(即在电路其它各电阻元件上所建立的电流和电压值)也将增加或减小K倍。
三、实验设备
、RXDI-1A电路原理实验箱 1台 1
2、万用表 1台
四、实验内容及步骤
实验电路如图A所示。
1、按图A电路接线，取U1=12V，U2为可调直流稳压电源，调至 U2=+6V。
图A
2、令U1单独作用时(使BC短接)，用电流表测量各支路电流、用万用表测量各电阻元件两端电压，将数据记入表格中。
3、令U2单独作用时(使FE短接)，重复实验步骤2的测量，并记录。
4、令U1和U2共同作用时，重复上述的测量和记录。
(V) U1(V) UU2=+6V I(mA) I(mA) I(mA) U(V) U(V) U(V) U(V) U(V)
2123ABADCDDEFAU1单独作用计算值
U1单独作用测量值
U2单独作用计算值
U2单独作用测量值
U1和U2
共同作用时计算值
U1和U2
共同作用时测量值
5、将U2=+12V，重复上述第3项的测量并记录。
U(V) U(V) U2=12V I(mA) I(mA) I(mA) U(V) U(V) U(V) U(V) U(V)
12123ABADCDDEFAU2单独作用计算值
U2单独作用测量值
U1和U2
共同作用时计算值
U1和U2
共同作用时测量值
五、实验注意事项
注意仪表量程的及时更换。
六、实验报告
1、根据实验数据验证线性电路的叠加性。
2、各电阻器所消耗的功率能否用叠加原理计算得出,试用上述实验数据进行计算并作结论。
3、实验总结。
