机力通风冷却塔图纸
机力塔与自然塔比较

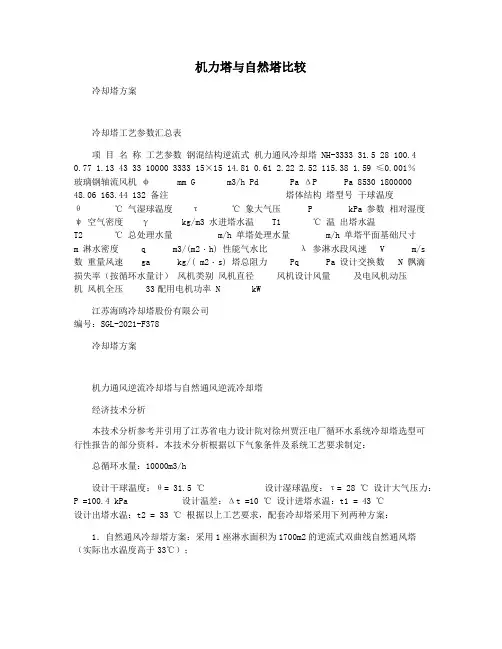

机力塔与自然塔比较冷却塔方案冷却塔工艺参数汇总表项目名称工艺参数钢混结构逆流式机力通风冷却塔 NH-3333 31.5 28 100.40.77 1.13 43 33 10000 3333 15×15 14.81 0.61 2.22 2.52 115.38 1.59 ≤0.001％玻璃钢轴流风机φ mm G m3/h Pd Pa ΔP Pa 8530 180000048.06 163.44 132 备注塔体结构塔型号干球温度θ ℃ 气湿球温度τ ℃ 象大气压 P kPa 参数相对湿度ψ 空气密度γ kg/m3 水进塔水温T1 ℃ 温出塔水温T2 ℃ 总处理水量 m/h 单塔处理水量 m/h 单塔平面基础尺寸m 淋水密度 q m3/(m2・h) 性能气水比λ 参淋水段风速 V m/s数重量风速 ga kg/( m2・s) 塔总阻力 Pq Pa 设计交换数 N 飘滴损失率（按循环水量计）风机类别风机直径风机设计风量及电风机动压机风机全压 33配用电机功率 N kW江苏海鸥冷却塔股份有限公司编号：SGL-2021-F378冷却塔方案机力通风逆流冷却塔与自然通风逆流冷却塔经济技术分析本技术分析参考并引用了江苏省电力设计院对徐州贾汪电厂循环水系统冷却塔选型可行性报告的部分资料。
本技术分析根据以下气象条件及系统工艺要求制定：总循环水量：10000m3/h设计干球温度：θ= 31.5 ℃ 设计湿球温度：τ= 28 ℃ 设计大气压力：P =100.4 kPa 设计温差：Δt =10 ℃ 设计进塔水温：t1 = 43 ℃ 设计出塔水温：t2 = 33 ℃ 根据以上工艺要求，配套冷却塔采用下列两种方案：1．自然通风冷却塔方案：采用1座淋水面积为1700m2的逆流式双曲线自然通风塔（实际出水温度高于33℃）；2．机械通风逆流塔方案：采用3座单塔处理量为3333 m3/h的逆流式混合结构机力通风塔，单塔平面基础尺寸初选为15×15m，配套电机功率为132 kW，。
21-5 冷却塔

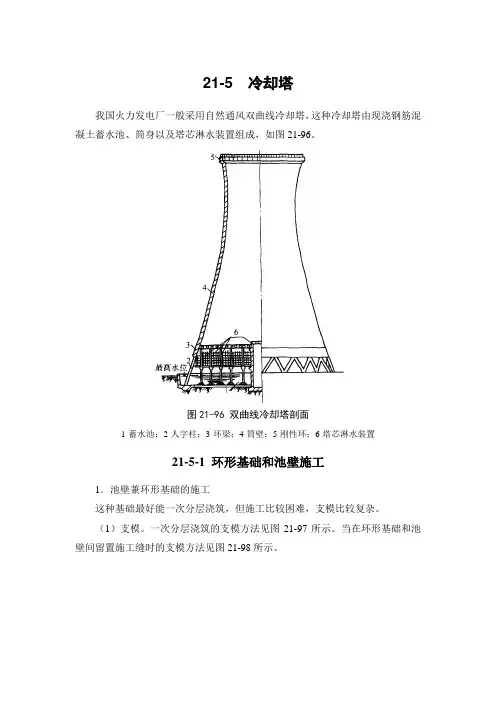

21-5 冷却塔我国火力发电厂一般采用自然通风双曲线冷却塔，这种冷却塔由现浇钢筋混凝土蓄水池、筒身以及塔芯淋水装置组成，如图21-96。
图21-96 双曲线冷却塔剖面1-蓄水池；2-人字柱；3-环梁；4-筒壁；5-刚性环；6-塔芯淋水装置21-5-1 环形基础和池壁施工1．池壁兼环形基础的施工这种基础最好能一次分层浇筑，但施工比较困难，支模比较复杂。
（1）支模。
一次分层浇筑的支模方法见图21-97所示。
当在环形基础和池壁间留置施工缝时的支模方法见图21-98所示。
图21-97 一次分层浇筑支模方法1-φ12~16钢筋箍；2-脚手架；3-6cm×8cm方子；4-内模板，δ＝25mm；5-基础混凝土；6-池壁混凝土图21-98 留施工缝支模方法1-模板；2-木档（圈带）；3-立档；4-φ16加固螺栓；5-支撑（2）混凝土浇筑。
不宜留施工缝，应从两头向相反方向分层浇筑。
事先应根据每层混凝土数量和搅拌机供应能力来安排劳动组织，两层混凝土间隔时间不应超过初凝时间。
如果施工时确有困难，在环形基础和池壁交接处一定要留设施工缝时，可做成凹缝，凹缝的宽度为宽的1/3，凹缝的高度为宽度的3/4~1。
或在接缝处安放止水钢板。
在上层混凝土浇筑时，要特别注意接头处混凝土的捣实，浇筑前接头混凝土表面要清刷干净。
混凝土下料前，铺10~15mm厚与混凝土同强度等级的水泥砂浆，然后浇筑混凝土。
2．池壁和环形基础分离的施工方法这种基础和池壁在结构上就是分开的，在施工顺序上先打混凝土垫层，其上做防水处理，绑扎基础钢筋，并在人字柱安装位置留出钢筋来，安装后再进行调整和补筋。
混凝土可分两次浇筑，先基础，后池壁。
（1）支模。
基础混凝土浇筑不必支模。
池壁外模可用贴土砌筑的砖模代替。
池壁内模可按伸缩缝的区段分期施工，周转使用。
支模方法见图21-99。
图21-99 池壁支模方法1-100mm混凝土垫层；2-第一次浇筑的混凝土；3-V形构件；4-预留插筋；5-二次浇筑的混凝土；6-120砖墙外模；7-模板（2）混凝土浇筑。
顿汉布什 方型横流(逆流)超低噪、方型大模块冷却塔SQH SQD
SQH系列横流塔结构简图
电机
配水盘 进风窗
风机
皮带减速机井架 上壳体 面板
填料
底盘 溢流管
塔脚
钢结构
扶梯 检修门 自动补水管 出水管 排污管
横流式冷却塔冷却水从上部落下，而风从塔的两个侧面进入填料，与水横流换热，另两个侧面封闭。
· 冷却塔
2
SQD系列大模块冷却塔结构简图
上壳体
皮带轮 风机防护网
电机 传动架构 配水管
运行重量 kg
11500 12500 23000 25000 34500 37500 46000 50000 62500
噪音10m dB(A)
65 70 68 73 71 76 74 79 82
说明：1、以上数据是基于下列工况得出：在标准配置情况下，进水温度37℃，出水温度32℃，室外湿球温度28℃。 2、非标工况技术参数请与各顿汉布什办事处联系。 3、以上型号为常规模块组合，其它流量要求可按照基本模块灵活组合。
节能节水
高效低阻收水装置，漂水率小。
横流式冷却塔
1
逆流式冷却塔
· 冷却塔
SQC系列逆流塔结构简图
收水器 上壳体
电机
填料
进水管 配水系统
面板 底盘水槽
排污管
皮带减速机井架 风机 钢结构
溢流管 自动补水管
进风窗 塔脚
出水管
逆流式冷却塔冷却水从上部落下，冷却风从塔体下部进入填料与水逆流换热。
3
· 冷却塔
11
2800 7.5×4
12
2800 7.5×4
12
自重 kg
1650 1980 2200 2740 3300 3850 4400 4950 5760 5900 6600 7900 8800 10960
逆流式机力通风冷却塔降噪方案及其报价
逆流式机力通风冷却塔降噪方案及其报价一、逆流式机力通风冷却塔降噪方案1.冷却塔进、出风部分消声设计8台冷却塔装配总成图单台冷却塔侧向立体视图单台冷却塔侧剖立体视图单台冷却塔侧剖立体视图进风部分：为了降低成本，又要符合各项技术指标，特别是为满足进风面积要求，在进风部分距塔水槽7米处加钢筋混凝土结构框架，高度12.6m，框架内侧加三段折板消声器，折板消声器总长度 2.89m, 每段长1m,双面折板消声片片厚300mm,片间距300mm,折板角150度，每台冷却塔进风折板消声片共21片，进风折板消声片单元的护面板采用①5玻璃钢穿孔板，穿孔率为25%，消声片单元框架采用2.5mm厚玻璃钢围成封闭单元结构，内填超细玻璃棉毡，棉厚300mm，容重32kg/m3，单位面积消声片重量30kg/m2，单台冷却塔进风折板式消声器总重量为33.7T（不计玻璃钢支撑结构重量）。
建议：为使整群冷却塔美观，在进风部分加大型叶片防雨百叶，颜色海洋蓝。
出风部分：为了整体冷却塔美观，采取了将单台冷却塔出风部分四周钢筋混凝土结构加高至17.8m，内含片式消声器14m X 14m X 1.8 m（长X宽X高），消声器内插消声片，每台冷却塔出风消声片共21 片, 双面消声片厚400mm,片间距250mm,消声片长1800mm,出风消声片单元的护面板采用①5玻璃钢穿孔板，穿孔率为25%，消声片单元框架采用2.5mm厚玻璃钢围成封闭单元结构，内填憎水环保吸声棉毡，双面棉厚400mm,容重32kg/m3,单位面积消声片重量45kg/m2，单台冷却塔出风片式消声器总重量28.6T （不计玻璃钢支撑结构重量）。
2 •风机配套电机设置局部隔声罩对风机配套电机（800mm X400mi X800m（长X宽X高））设置带有进风片式消声器的隔声罩（长X宽X高=3500mm X 1800m X 1400mm,如下图所示，隔声罩壳体采用 2.5mm厚玻璃钢，壳壁内嵌超细玻璃棉毡，棉厚200mm，容重32kg/m3，左右两侧通风采用片式消声器，内插消声片，消声片共2X3= 6片，消声片单元的护面板采用①5玻璃钢穿孔板，穿孔率为25%，消声片单元框架采用2.5mm厚玻璃钢围成封闭单元结构，双面消声片厚250mm，片间距160mm，消声片片长1000mm，内填超细玻璃棉毡，棉厚250mm，容重32kg/m3，单位面积消声片重量28.2kg/m2。
最终机力通风冷却塔技术协议
国电西安西郊热电“上大压小”工程2×350MW双抽汽湿冷超临界第一批辅机设备机力通风冷却塔合同附件（技术协议）买方单位：国电西安热电项目筹建处设计单位：西北电力设计院卖方单位：江苏丰泰冷却塔有限公司二O一一年三月目录附件一技术规范附件二供货范围附件三技术资料及交付进度附件四交货进度及包装运输附件五设备监造（检验）和性能验收试验附件六技术服务和联络附件七删除附件八删除附件九删除附件十删除附件十一低压电动机通用技术规范书附件十二删除附件一技术规范1 总则1.1 本技术协议适用于中国国电集团公司西安西郊热电“上大压小”2×350MW 工程机力通风冷却塔设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本技术协议书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
1.3 如未对本规范书提出偏差，将认为卖方提供的设备符合规范书和标准的要求。
1.4 卖方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
1.5 合同签订后1个月，按本规范要求，卖方提出合同设备的设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，买方确认。
1.6 卖方对成套设备负有全部技术及质量责任。
包括分包（或采购）的设备和零件。
卖方对分包设备和主要外购零、部件推荐3家以上产品，以最高价计入总价，由买方最终确定。
买方有权参加分包、外购设备的招标和技术谈判，但技术上由卖方负责归口、协调。
1.7 本工程采用KKS标识系统。
卖方在中标后提供的技术资料（包括图纸）和设备标识必须有KKS编码。
编码规则由设计院提出，在设计联络会上讨论确定。
1.8无。
1.9 专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
2. 工程概况2.1 总的情况本工程系扩建性质。
机械通风冷却塔工艺设计规范GB／T 50392-2016
机械通风冷却塔工艺设计规范GB／T 50392-20161 总则1．0．1 为规范机械通风冷却塔工艺设计，做到技术先进、经济合理、节能环保，制定本规范。
1．0．2 本规范适用于工业企业新建、改建和扩建中开式机械通风冷却塔的工艺设计。
1．0．3 机械通风冷却塔工艺设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 冷却塔 cooling tower把冷却水的热量传给大气的设备、装置或构筑物。
2．0．2 开式冷却塔 opened cycle cooling tower冷却水与空气直接接触的冷却塔。
2．0．3 闭式冷却塔 closed cycle cooling tower冷却水与空气不直接接触的冷却塔，包括干式、湿式、干湿复合式闭式冷却塔。
2．0．4 淋水密度 water loading填料区域水平投影面单位时间和单位面积上的喷淋水量。
2．0．5 气象参数 meteorological parameters冷却塔设计时采用的大气压力、干球温度、湿球温度、相对湿度、自然风向和风速。
2．0．6 逼近度 approach冷却塔的出水温度与进塔空气湿球温度之差值。
2．0．7 水温差 range冷却塔进水温度与出水温度之差值。
2．0．8 气水比 mass ratio of dry air and water through cool-ing tower 进入冷却塔的干空气与冷却水的质量流量之比，以λ表示。
2．0．9 任务曲线 demand curve在设计气象参数、进出塔水温一定的条件下，由不同的气水比λ计算出的一组冷却数Ω，表示为Ω和气水比λ的关系曲线[Ω＝f(λ)]，在双对数坐标上为Ω随λ增大而降低的曲线。
2．0．10 冷却塔(填料)热力特性曲线 characteristic curve冷却塔(填料)散热性能特性数Ω′与气水比λ的关系曲线[Ω′＝f(λ)]，在双对数坐标上为Ω′随λ增大而增大的直线。
开式及闭式冷却水系统
开式冷却水系统本厂两台330MW汽轮机组配3台循环水泵，正常运行时为2台泵并联运行一台备用，型号为 24SH-19单级双吸卧式离心泵。
参数见下表：序号参数名称单位数值备注1 单台泵流量m3/s 0.8882 扬程m 303 轴功率kW 2974 转速rps 9705 需要吸入净正压头(NPSHr) m 76 泵的效率% 887 设计水温℃808 泵体设计压力/试验压力MPa 1/1.59 关闭扬程m 3810 最大负荷流量m3/s 0.9111 最大负荷下的扬程m 2912 正常轴振（双振幅值）mm ≤0.0613 轴振报警值mm 0.07一、机力式冷却塔的作用：机械式抽风冷却塔是3台连成一体，每塔形成正方形，从两侧进风。
热水通过上水管进入冷却塔。
通过槽式或者管式配水系统，使热水沿塔平面成网状均匀分布。
然后通过喷嘴，将热水洒在填料上。
穿过填料，成雨状通过空气分配区（雨区）。
落入塔底水池。
变成冷却后的水重复使用。
空气从进风口进入塔内，穿过填料下的雨区，与热水成相反方向穿过填料区（逆流）。
通过收水器、抽风机，从风筒排除。
二、冷却塔的投运原则：（注：风机采用变频调速，一拖一控制。
）1. 启动风机检查叶轮转向正确（自上而下呈顺时针转动）。
2. 检查电机、塔体、传动轴振动状况，检查电源电流、电压是否正常，检查油温指示器是否动作，检查风机运转是否平稳，有否异常噪音。
双向振幅值小于150μm。
3、检查润滑油系统是否有渗漏现象，油位是否稳定。
最高油温不大于80℃。
4、逐步打开进水管闸阀，检查系统布水均匀。
逐步将水量加大到额定值。
三、冷却塔的停运原则：先停风机，然后关供水阀。
四、冷却塔冬季运行注意事项：当冬季湿球温度在冰点以下时，冷却塔运行一般会在进风百叶及靠近进风窗的部分填料上发生结冰现象，可采取如下措施：1、停开风机，减小降温。
2、短时逆转风机（不超过20~30 分钟），使热空气从进风窗外流，帮助化冰。
五、系统投入前检查1、检查开式循环冷却水系统检修工作结束，工作票已终结，现场整洁，无杂物。
冷却塔的作用
这种填料的特点是，水淋过填料时，水的表面积比太大，一般采用6～8（t／（Mh））。在高温、高湿地区，气压较低，形成同样的过塔气量，需要更高的塔简，所以对建造这种塔不利。自然通风湿式冷却塔建造费用高，运行费用低，随着国际上石油价格的提高，机械运行费用相应增加，自然通风冷却塔就显得更经济，因而被采用的愈来愈多了。
喷射型的冷却塔
图14为一种喷流式冷却塔。为美国贝尔其莫尔·艾尔科伊尔（Baitore Airced）公司所设计。热水通过压力喷嘴喷向塔内，成为散开的喷流体，同时将大量空气带入塔内，热水通过蒸发和接触传热将热量传给空气，冷却后的水落人集水池，空气通过收水器后排出。这种塔不用填料和风机，因而没有风机噪声。处理水量可从每小时几吨到几百吨。
如图1所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气．用这种冷却方式的称为湿式冷却塔（简称湿塔）。湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度．但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。
逆流机力通风冷却塔设计选型的探讨
度等改变塔的阻力特性，以保证风机工作的平衡点在高效区。
这一过程，数学形式上表现为求风量—风机全压关系曲线(G 0—HF 关系曲线)与风量—全塔阻力关系曲线(G 0—H 0关系曲线)的交点。
计算机软件计算过程如下：计算结果(风机工作点)如下：(1)在标准工况下：风机工作风量G 0，风机工作全压H 0；(2)在实际工况下：进塔空气量G 1，全塔阻力H 1，风机全压H fan = H 1。
2.3 冷却塔工作点参数由上述热力计算和空气动力计算可知冷却塔的冷却水量如下：单塔冷却水量Q=111000DAc G ρl 如果Q 与设计水量不符，需对冷却塔配置重新调整，直到符合设计水量为止。
2.4 配套电机功率核算风机轴功率Pt 按下式计算：Pt=63.610tGH η′×式中：G 为实际出塔空气量，G=G2=G0(m 3/h)；H ′为风机在实际工况下的全压，H ′=H1；ηt 为风机全压效率。
电动机功率N 按下式选用：N ≥KPt/ηc式中：K 为功率储备系数；ηc 为风机总机械效率。
3 冷却塔配风多年来我国给排水工程技术人员习惯的做法是用填料的热力特性乘以一个折减系数来作为塔的热力特性的设计依据。
往往忽略了在塔的热力特性中塔体结构(塔型)所起的决定作用。
其实填料的热力特性和塔的热力特性完全是两码事，两者不存在哪怕是近似的等量替代关系，实际上的情况是：冷却塔的热力特性∝对于冷却塔热力特性来说，塔体结构与配水、填料、填料下雨区相比，是占第一位的。
3.1 塔体结构影响塔的性能好坏塔体结构是影响塔的性能好坏的第一因素。
这是因为一个设计良好的冷却塔促使进塔空气和热水的最充分接触，然而在实塔应用中做不到这一点，因为进塔风量分有效风量与无效风量。
怎么才能做到气水的充分接触呢？必须在塔体结构上做文1 逆流冷却塔冷却机理冷却塔是循环水场核心设备，是通过空气与水接触，进行热、质传递，将水冷却的设备。
按通风方式分自然通风冷却塔、机械通风冷却塔和混合通风冷却塔；按水和空气流动方向分逆流式冷却塔、横流式冷却塔和混流式冷却塔。
烟台荏原防白烟型(消除羽雾型)机力通风冷却塔 -华能高碑店三期燃气热电项目技术交流会 - 修改版0804
消雾型机力通风冷却塔✓一、防白烟技术介绍✓二、冷却塔结构配置分析✓三、华能高碑店三期方案✓四、其他需要说明的事宜✓一、防白烟技术介绍✓二、冷却塔结构配置分析✓三、华能高碑店三期方案✓四、其他需要说明的事宜“白烟”的形成机理当大气环境温度和湿度达到一定限制时，出塔高湿空气和大气混合时经过过饱和区，水蒸气结露形成小液滴，便成了可视的白雾，俗称“白烟”或“羽雾”。
白烟危害焓湿图日本曾出现居民报警以为是火灾的案例；国内某工厂出现“狼来了”的悲剧。
过饱和区未饱和区①③②①——环境温度（入塔空气）状态点；②——出塔空气状态点；③——混合空气状态点。
夏季，环境温度状态点①温度较高，①②点连线在未饱和区，故无白烟；因此白烟通常在冬季或春秋过渡季节看见。
防白烟技术通过改变排出空气状态点，使得其与如他空气状态点连线落在未饱和区。
加热型混合型①冷却塔模型①焓湿图22’1优点：①控制变量1个（入干段换热器的水量）；②湿段出来的饱和湿空气背干段均匀加热，出塔空气为均匀的不饱和空气；③加热型防白烟条件通常环境温度≥-5℃、相对湿度48%；④塔体高度低。
缺点：①风阻较大；②对换热器的耐腐蚀要求较高。
②焓湿图②冷却塔模型232’1优点：①风阻小；②换热器在干环境下工作，耐腐蚀要求低。
缺点：①控制变量3个（干段出风温度、湿段出风温度和二者比例）；②非防白烟季节，干段换热器进风口须关闭并密封严实；③混合型防白烟冷却塔高度较加热型高，混合型防白烟条件通常环境温度≥5℃、相对湿度48%；④风机处为干湿空气混合区，混合不匀的风险加大。
烟台荏原加热型防白烟技术理论上，加热型和混合型效果相同。
但加热型原理简单，塔体结构简单，控制方便，可靠性高，故本项目采用加热型设计思路。
图片来源：《发电技术》2012年3月“机械通风冷却塔羽雾的形成机理及防治措施”消白效果及验收标准加热型消除雾羽的效果：环境温湿度-5℃、48%，出风筒上方1.5D高度内雾羽明显改善，1.5D高度上方无雾羽；环境温湿度0℃、48%，出风筒上方1D高度内雾羽明显改善，1D高度上方无雾羽；环境温湿度5℃、48%，出风筒上方无雾羽。
9F燃机机力通风冷却塔选型分析
9F燃机机力通风冷却塔选型分析望亭发电厂215155摘要：文章介绍了9F级燃气轮机机力通风冷却塔新建过程中采用常规塔和高位塔选型布置方面的分析，本文针对冷却塔选型问题进行分析，总结出一些经验，为同类型问题提供参考。
关键词：冷却塔选型；高位布置；常规布置；引言某改扩建9F燃气-蒸汽轮机联合循环机组项目受场地条件所限，无法布置自然通风冷却塔。
同时，考虑到机组运行在不同负荷工况、冬季和夏季等运行条件下，冷却水量的需求不相同，如采用自然通风冷却塔，很难满足不同的机组运行工况组合，因此，拟采用机力通风冷却塔方案，以节约占地，并更方便、灵活地根据机组的运行工况调节冷却塔的投运台数。
根据工程实际场地情况，本项目在前期可研阶段对机力通风冷却塔型式开展了选型分析论证，最终确定选用常规布置消雾机力通风冷却塔方案。
一、概述本工程有两台9F级燃气机组，可研阶段初步考虑每台机组设 7 座逆流式机力通风冷却塔，2 台机组共 14 座，呈背靠背布置，设置于西侧厂界边。
可研阶段根据场地条件以及冷却设计要求，厂区西侧厂界为河道，机力塔东侧布置有老厂机组的输煤皮带，北侧为老厂建筑，所以每座机力通风冷却塔框架尺寸不得大于18m×18m，冷却塔单排塔排轴距总长为128.1m，轴距总宽为 36m。
集水池尺寸为130m×40m，深 2.5m。
14 座逆流式机力通风冷却塔总处理水量为63110m3/h，单塔处理水量为 4508m3/h，风机直径为 9750mm，设计风量为290×104m3/h，配用电机功率为 200kW。
可研阶段考虑每 2 座或 3 座冷却塔集水池单独设一个3m×3m×1m（深）集水坑，当冷却塔需要检修或者冷却塔集水池需要清洗时，可以只停运 2 座或3 座冷却塔，无需全部冷却塔停运。
每个集水坑设一根 DN1600 冷却塔回水管连接至冷却塔两侧的两条 2.5m×2.5m 冷却塔回水沟。
机力通风冷却塔施工方案
目录1....................................................................................... 施工概况32................................................................ 依据的图纸、文件及标准33....................................................................... 作业准备和条件要求44............................................................. 施工工序关键的质量控制点75................................................................................. 作业程序内容76................................................ 作业检查验收应达到的质量技术标准227....................................................................................... 安全措施228....................................................................................... 环保要求259.............................................................................................. 附录26发文范围：（共 6 份）归档夹类：作业指导夹号：本版文件于 2014 年月日开始实施。
冷却塔的详细说明
冷却塔（The cooling tower)是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置;其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。
水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程.基本信息•中文名称冷却塔•外文名称Cooling tower•别名凉水塔•作用为凝汽器提供凉水源基本简介冷却塔[1］按水与空气相对流动状况不同，不同类型冷却塔优、劣,是冷却塔业界在学术上长期争论不休的问题，这种争论有力地促进了冷却塔的技术的发展,在争论中各自扬长避短，使冷却塔技术不断完善，向节能降耗,提高效率，降低投资等目标不断技术进步。
冷却塔热力性能好坏、噪声高低、耗电大小、漂水多少是衡量冷却塔品质优劣的关键，是用户及设计师在选用冷却塔时反复考察比较中最观注的焦点。
冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学,加工技术等多种学科为一体的综合产物。
水质为多变量的函数,冷却更是多因素，多变量与多效应综合的过程。
冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备.是以水为循环冷却剂,从一系统中吸收热量并排放至大气中，从而降低塔内循环水的温度，制造冷却水可循环使用的设备。
随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔，也有很多企业进入到了冷却塔行业并发展。
设计参数1.标准型：进塔水温37℃,出塔水温32℃2.中温型：进塔水温43℃，出塔水温33℃3.高温型：进塔水温60℃,出塔水温35℃4。
超高温型：进塔水温90℃，出塔水温35℃5。
大型塔:进塔水温42℃，出塔水温32℃主要应用冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。
自然通风冷却塔与机力通风冷却塔的方案比较
利用自然风力进行通风散热，不需要额外的机械通风设备。其结构一般较高， 塔内空气流动速度较慢，散热效率相对较低。适用于气候条件较好、对散热效 率要求不高的场合。
机力通风冷却塔
通过机械通风设备（如风机）强制空气流动，加快散热速度。其结构相对较低 ，散热效率较高。适用于气候条件较差、对散热效率要求较高的场合。
塔体材料选择
选用阻燃性能好的材料，降 低火灾风险。
消防系统配置
设置火灾报警系统、灭火器 等消防设施，确保及时发现 并处理火情。
防爆措施
对可能产生爆炸危险的区域 进行隔离，设置安全阀等防 爆设施。
THANKS
限制条件
在高温、高湿环境下，冷却效果可能 受到影响；对水质有一定要求，需要 定期清洗和维护。
典型案例展示
01
02
03
案例一
案例二
案例三
某火电厂采用机力通风冷却塔进行循环水 冷却，降低了循环水温度，提高了发电机 组效率。
某化工厂采用机力通风冷却塔对生产过程 中的废热进行冷却，保证了生产设备的正 常运行，降低了能耗。
选型依据及影响因素
选型依据
在选择自然通风或机力通风冷却塔时，应根据项目所在地的气候条件、冷却负荷、投资预算等因素进行综合考虑 。对于气候条件较好、冷却负荷较小、投资预算有限的场合，可优先考虑自然通风冷却塔；对于气候条件较差、 冷却负荷较大、对散热效率要求较高的场合，应选择机力通风冷却塔。
影响因素
在选择冷却塔时，还需考虑以下因素：1）填料类型及性能；2）喷头布置及喷水压力；3）进风口面积及风速；4 ）排风口面积及阻力等。这些因素将直接影响冷却塔的散热效率和使用寿命。
本，包括电力消耗、水资源消耗等。
维护成本
冷却塔设计技术规范
冷却塔设计技术规范8．4．1选型。
1 机械通风冷却塔：分为逆流式和横流式，见图8．4．1—1。
逆流塔又有圆形和方形。
设计时应根据外形，环境条件，占地面积，管线布置，造价和噪声要求等因素，因地制宜，合理选用。
逆流式和横流式的比较见表8．4．1。
2 喷射式冷却塔：是湿式冷却塔中另一种型式的冷却塔。
按工艺构造分为喷雾填料型(见图8．4．1—2）和喷雾通风型(见图8．4．1—3）两种。
喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点，但供水压力和水质要求较高，与机械通风冷却塔相比，在节能、售价和运行管理方面无明显的综合优势，且喷雾通风型冷却塔还存在占地面积较大，塔体偏高，喷雾通风装置上旋转部件有出现生锈卡死不转现象。
因此，该塔目前作为工程设计选用的一种塔型，有待进一步完善和长期运行考察。
8.4.2 位置选择。
1 气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧。
2 冷却塔不应布置在热源、废气和烟气排放口附近，不宜布置在高大建筑物中间的狭长地带上。
3 冷却塔与相邻建筑物之间距离，除满足冷却塔的通风要求外，还应考虑噪声、飘水等对建筑物的影响。
4 有裙房的高层建筑，当机房在裙房地下室时，宜将冷却塔设在靠近机房的裙房屋面上。
5 冷却塔如布置在主体建筑屋面上，应避开建筑物立面和主要入口处，宜减少其外观和水雾对周围的影响。
8.4.3 布置要求。
1 冷却塔宜单排布置，当需多排布置时，长轴位于同一直线的相邻塔排净距不小于4.0m，长轴不在同一直线上相互平行布置的塔排净距不小于塔的进风口高度的4倍。
每排的长度与宽度之比不宜小于5：1。
2 根据冷却塔的通风要求，塔的进风口侧与障碍物的净距不宜小于塔进风口高度的2倍。
3 周围逆风的塔问净距不宜小于冷却塔逆风口高度的4倍。
4 冷却塔周边与塔顶应留有检修通道和管道安装位置，通道净宽距不宜小于1．0m。
5 冷却塔应设置在专用基础上，不得直接设置在屋面上。
