最新水电安装施工工艺流程资料
水电工程施工工艺106页
![水电工程施工工艺106页](https://img.taocdn.com/s3/m/6f753a80a48da0116c175f0e7cd184254b351be5.png)
水电工程施工工艺106页一、机电预留预埋工程(一)电气工程防雷接地安装1.工艺流程:接地体→接地干线→支架→引下线明敷→避雷网或避雷带→引下线暗敷→均压环2.接地体安装工艺1.1接地体的埋设深度其预部不应小于0.6m,角钢及钢管接地体应垂直配置。
1.2垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。
1.3接地体理设位置距建筑物不宜小于1.5m;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实。
1.4当接地装置必须埋设在距建筑物出入口或人行道小于3m时,应采用均压带做法或在接地装置上面敷设50~90mm厚度沥青层,其宽度应超过接地装置2m。
1.5接地体(线)的连接应采用焊接,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理。
1.6采用搭接焊时,其焊接长度如下:(1)镀锌扁钢不小于其宽度的2倍,三面施焊。
敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。
(2)镀锌圆钢焊接长度为其直径的6倍并应双面施焊。
(3)镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。
(4)镀锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,还应直接将扁钢本弯成弧形(或直角形)与钢管(或角钢)焊接。
3.人工接地体(极)安装3.1接地体的加工根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形。
为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土土质很硬时,可将尖端加工成锥形。
如选用角钢时,应采用不小于40mm×40mm×4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状。
3.2挖沟根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8~1m,宽为0.5m的沟,沟上部稍宽,底部如有石子应清除。
家装水电安装工艺流程
![家装水电安装工艺流程](https://img.taocdn.com/s3/m/dbdfbd9d9fc3d5bbfd0a79563c1ec5da51e2d664.png)

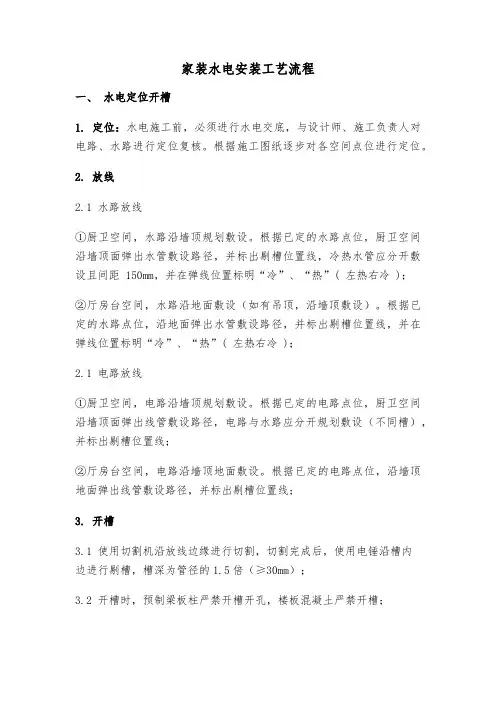

家装水电安装工艺流程一、水电定位开槽1. 定位:水电施工前,必须进行水电交底,与设计师、施工负责人对电路、水路进行定位复核。
根据施工图纸逐步对各空间点位进行定位。
2. 放线2.1 水路放线①厨卫空间,水路沿墙顶规划敷设。
根据已定的水路点位,厨卫空间沿墙顶面弹出水管敷设路径,并标出剔槽位置线,冷热水管应分开敷设且间距 150mm,并在弹线位置标明“冷”、“热”( 左热右冷 );②厅房台空间,水路沿地面敷设(如有吊顶,沿墙顶敷设)。
根据已定的水路点位,沿地面弹出水管敷设路径,并标出剔槽位置线,并在弹线位置标明“冷”、“热”( 左热右冷 );2.1 电路放线①厨卫空间,电路沿墙顶规划敷设。
根据已定的电路点位,厨卫空间沿墙顶面弹出线管敷设路径,电路与水路应分开规划敷设(不同槽),并标出剔槽位置线;②厅房台空间,电路沿墙顶地面敷设。
根据已定的电路点位,沿墙顶地面弹出线管敷设路径,并标出剔槽位置线;3. 开槽3.1 使用切割机沿放线边缘进行切割,切割完成后,使用电锤沿槽内边进行剔槽,槽深为管径的1.5倍(≥30mm);3.2 开槽时,预制梁板柱严禁开槽开孔,楼板混凝土严禁开槽;3.3 施工时遇到钢筋,可用电锤进行清掏,也可使用黄腊管进行走线,但严禁切断钢筋,严禁直接将导线埋入抹灰层内;3.4 开暗盒部位槽体时,需考虑暗盒边缘距离瓷砖完成面不宜过远,导致面板安装不上;3.5剔槽完成以后,用刷子把槽内灰尘清理干净,垃圾要及时清理干净。
二、给水改造1. 管道裁切1.1 用卷尺测量线槽和水管,匹配裁切下料,切口平齐并垂直于轴线,标识好热熔插入深度14mm;1.2 清理管材、管件连接端面。
2. 管道熔接2.1 使用热熔机加热管材与管件,应注意方向正确,加热后应无旋转地把管插入到所标识的深度,所有管件均应平直无歪斜,保持管材和管件熔接口处于同一轴线上;2.2 调正、调直时不应旋转管材和管件,热熔时严禁带水作业。
3.管道敷设3.1 水管优先沿墙顶敷设,横平竖直,应考虑最近路径铺设,厨卫空间无特殊情况禁止走地面;3.2 冷热水管平行安装时,热上冷下,间隔 50mm(顶面),垂直安装时,面对管道左热右冷,中心间距为 150mm,预留出水口位置准确,且应与墙面垂直,与地面距离一致;3.3 层高允许的情况下,顶面冷热水管分层敷设,热上冷下(间距50mm),避免接头过多。
水电安装施工工艺流程汇总
![水电安装施工工艺流程汇总](https://img.taocdn.com/s3/m/7a05317add36a32d72758113.png)
施工工艺流程第一章电气工程第一节电管敷设电管敷设的工艺流程:具体的质量要求:1.每层电线管预埋必须与土建主体结构施工密切配合,现浇砼楼板内的在底层敷设电线管,待电管敷设结束后再扎面筋(上层筋)。
要求钢筋绑扎时分片、分块进行或在底板筋完工后留一段时间让安装人员敷设电管,最后同意扎面筋。
2.电管敷设在现浇砼内,不得刷漆,以保证现浇砼跟电管的结合度。
3.预埋灯盒时,一定要拉线,尺寸要准确。
4.垂直砼墙面里的盒子预埋时要先了解将来地面找平采用何种材料和厚度,同一房间,过道要打水平线,防止拆模后预埋盒高低不一。
5.由砼墙至非砼墙内的或由砼地坪伸出与填充墙内管连接的管子敷设时,为了减少人员走动时的碰撞,应尽量缩短露出地坪的高度,一般控制在15cm左右,如是薄壁电管,应留丝头在外。
6.管子敷设后,为防止异物及砼进入管内,应及时用橡胶堵头封口,特别是朝天口一定要封堵严密。
7.进户电缆套管敷设时,管外皮应加上水环,两头要打喇叭口并坡向室外。
8.±0.00以下预埋的穿电缆保护管均应采用厚壁电线管(也可用镀锌钢管或焊接钢管)。
9.管子进箱、盒要顺直,箱盒固定牢固,由于底层筋绑扎后要垫高(底层筋保护层),现浇砼楼板内电管进盒时一般做鸭脖形。
10.配盒超过下列长度时,中间应加过线盒:45m无弯曲时;b.30m一个弯时;20m两个弯时;d.12m三个弯时。
11.为了确保管路畅通,拆模后,管盒要及时清理,如有堵塞要及时清理或采取相应措施。
12.所有管路敷设完毕,及时请甲方(现场监理)验收,并在<隐蔽工程验收记录>单上签字认可。
节第1 管内穿线工艺穿线工艺流程:具体的质量要求穿线前应清除管内积水,浮锈等杂物,一般从两端穿入钢丝,绑扎钢丝球,两1. 人配合来回拉动,完后用气压泵吹出管内浮锈,吹入滑石粉。
内穿导线根数,必须符合设计要求,管内导线的总截面(含绝缘层)不应超过2.,导线在管内不得有接头和扭结,需接头时应在接线盒连接。
水电安装施工工艺流程汇总
![水电安装施工工艺流程汇总](https://img.taocdn.com/s3/m/3e265015ac02de80d4d8d15abe23482fb4da02e0.png)
水电安装施工工艺流程汇总一、前期准备1.了解水电安装技术规范和标准,掌握水电布局及设备安装位置和高度。
2.水电项目的施工要经过设计、预算两个环节,项目负责人要做好预算和后期施工管理工作。
3.水电项目开工前,要根据图纸要求进行场地整理,保证施工场地的平整度和通风条件,并将场地统一编号,进行立杆。
4.确定水、电线管的位置、数量、深度和安装方式,并进行标示。
5.预制各类工艺管道和支架等材料,防腐、防锈等处理,并进行保管。
6.每天施工开始前,检查工地的安全状况,确保设备、工艺和人员的安全。
二、水电安装施工工艺流程1.水电管道的沟槽施工1.依据施工图纸确定沟槽的路线、深度和宽度。
2.在沟槽的两侧开挖,并按照图纸要求进行填土压实。
3.沟槽内部防锈、刮毛、洗净。
4.在管道周围按要求制作支架,安装水电管道。
5.在施工过程中,每个管道的连接必须按照规定的连接方式进行。
2.水电设备设施及接线线缆敷设1.按照施工图纸和设计要求,进行设备的安装定位。
2.对设备进行检查、清洗、调试,保证设备能够正常运转。
3.对水电设备的连接、接线和接地进行检查。
4.进行线路敷设,并在连接设备的接线端子上按要求进行标注,加插头。
5.最后,进行设备的防护罩和门的安装,完成后对设备进行检查确认。
3.系统试运行和调试1.针对系统内部进行拍照档案存储并且封存,同时对系统中的设备、管路设施等进行检查。
2.对于设备,进行调试检查、传感器校正等操作。
3.进行系统的调试,对于水电系统先按照提供的方法进行启动检查和试运行,确认其正常运行。
4.检查设备选型是否符合要求,测量、计算各项指标是否符合设计要求。
三、收尾工作1.对施工现场进行清洁整理,收拾完毕。
2.对管路、电线管和支架进行检查和清洁。
3.整理相应技术档案,绘制管道、管线图,清单明细等,整理材料、部署其他设备。
4.最后对施工水、电系统进行重点关注,确保质量达标并经过验收。
水电安装是一个比较复杂的过程,涉及到的设计、预算、施工等方面都需要严格按照规范和标准来执行。
水电安装工艺流程
![水电安装工艺流程](https://img.taocdn.com/s3/m/3ff80f60e3bd960590c69ec3d5bbfd0a7956d530.png)
水电安装工艺流程
《水电安装工艺流程》
水电安装是装修过程中至关重要的环节,它关乎到房屋的用水和用电安全问题。
以下是水电安装的工艺流程。
第一步,布线设计。
水电安装前,需要根据房屋的平面布局和设计要求,进行详细的水电布线设计。
包括照明、插座、开关等的位置和数量,以及给水给排水管道的安装路线和连接。
第二步,凿洞施工。
在布线设计确定后,需要进行凿洞施工,将墙面和地面开出预留洞口,以便后续的水电管线安装和走线。
第三步,水电管线安装。
根据设计图纸和洞口位置,进行水管和电线的安装。
水管的连接需要使用专用的接头和密封胶进行封闭,确保不会漏水。
电线的走线要符合安全规范,避免出现交叉接触、过载等安全隐患。
第四步,检测和验收。
水电管线安装完成后,需要进行水压测试和电路测试。
水压测试主要是检测给水管道和排水管道的密封性和流通性。
电路测试主要是检测插座和开关的正常使用情况,以及避免漏电和短路等问题。
确保通过检测后,经验收合格。
第五步,封闭墙面。
所有水电管线安装和测试完成后,需要进行墙面的封闭处理。
包括填平洞口、刮腻子、打磨和涂漆等工序。
最终形成完整的墙面和地面装修效果。
综上所述,水电安装工艺流程主要包括布线设计、凿洞施工、水电管线安装、检测和验收,以及封闭墙面。
只有按照规范流程进行,才能确保水电安装的质量和安全。
水电安装施工工艺流程
![水电安装施工工艺流程](https://img.taocdn.com/s3/m/609db84e02d8ce2f0066f5335a8102d276a26130.png)

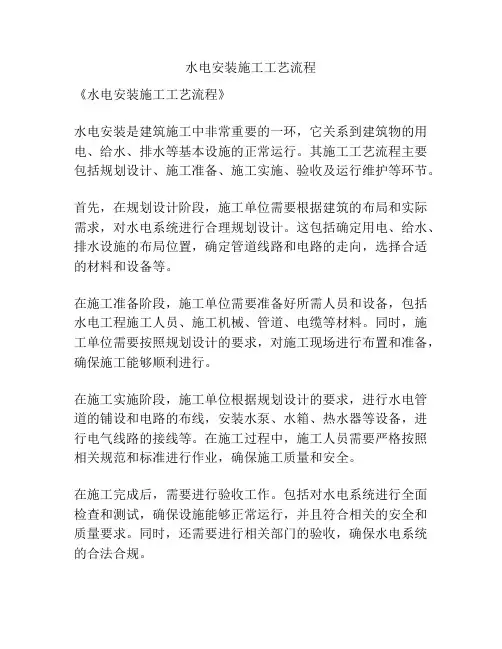

水电安装施工工艺流程
《水电安装施工工艺流程》
水电安装是建筑施工中非常重要的一环,它关系到建筑物的用电、给水、排水等基本设施的正常运行。
其施工工艺流程主要包括规划设计、施工准备、施工实施、验收及运行维护等环节。
首先,在规划设计阶段,施工单位需要根据建筑的布局和实际需求,对水电系统进行合理规划设计。
这包括确定用电、给水、排水设施的布局位置,确定管道线路和电路的走向,选择合适的材料和设备等。
在施工准备阶段,施工单位需要准备好所需人员和设备,包括水电工程施工人员、施工机械、管道、电缆等材料。
同时,施工单位需要按照规划设计的要求,对施工现场进行布置和准备,确保施工能够顺利进行。
在施工实施阶段,施工单位根据规划设计的要求,进行水电管道的铺设和电路的布线,安装水泵、水箱、热水器等设备,进行电气线路的接线等。
在施工过程中,施工人员需要严格按照相关规范和标准进行作业,确保施工质量和安全。
在施工完成后,需要进行验收工作。
包括对水电系统进行全面检查和测试,确保设施能够正常运行,并且符合相关的安全和质量要求。
同时,还需要进行相关部门的验收,确保水电系统的合法合规。
最后,水电系统的运行维护也是非常重要的。
建筑物开始使用后,施工单位需要指导用户正确使用水电系统,同时定期对系统进行检查和维护,确保系统的正常运行和安全使用。
综上所述,《水电安装施工工艺流程》涵盖了从规划设计到施工实施再到验收和运行维护的全过程,这些环节都是相互关联的,只有做到每个环节都做好,才能保证水电系统的正常运行和安全使用。
水电安装施工工艺流程
![水电安装施工工艺流程](https://img.taocdn.com/s3/m/993c3d0a326c1eb91a37f111f18583d049640fc9.png)
水电安装施工工艺流程1.工程准备阶段:(1)确定施工范围和要求,制定水电安装施工方案。
(2)申请相关批准文件和许可证。
(3)采购所需材料和设备,并进行验收。
2.材料准备阶段:(1)按照设计方案和相关规范,准备好所需的水电材料和设备。
(2)对材料和设备进行检验和验收,确保其质量合格。
3.基础工程施工阶段:(1)根据设计要求,在施工现场进行工地平整和土方开挖,确保基础工程有足够的空间和条件进行水电设备的安装。
(2)进行基础工程的预埋预留及过节段的切割。
4.水电管线施工阶段:(1)进行风管、水管和电线管的铺设和固定,注意保证管道的坡度、弯头位置和支架的安装。
(2)进行水电线路的敷设和连接,并进行各种接线和引线的处理。
5.水电设备安装阶段:(1)安装水电设备,如给排水设备、电力设备等。
(2)对水电设备进行验收和调试,确保其能正常运行并符合设计要求。
6.安全保护与检验阶段:(1)安装与水电设备相关的安全保护装置,如漏电保护器、防雷措施等。
(2)进行水电设备的绝缘电阻测试,以及整体系统的综合性能测试和检验。
7.系统验收与交付阶段:(1)完成水电设备的最终调试和联动测试,确保其满足设计和使用要求。
(2)进行水电设备的系统验收,并填写相关验收文件。
(3)按照相关规定办理竣工验收,并将水电设备交付给使用者或业主。
8.完工阶段:(1)清理施工现场,回填土方,并进行最终的清洁工作。
(2)编制相关图纸、技术资料和档案,并进行整理和归档。
以上是水电安装施工工艺流程的一个大致步骤,具体的流程可能会因为项目的不同而有所差异。
在实际施工中,还需要遵循相关的法律法规以及安全操作规程,确保水电设备安装的质量和安全。
水电安装施工方案
![水电安装施工方案](https://img.taocdn.com/s3/m/59129077abea998fcc22bcd126fff705cd175c72.png)
水电安装施工方案水电安装施工方案篇一1、施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。
(2)各种电缆桥架技术文件齐全。
(3)电缆桥架安装部位的建筑装饰工程全部结束,暖卫通风工程安装完毕。
(4)土建预留的孔洞其位置,大小应符合设计和施工规范要求。
1.2材料准备(1)电缆桥架及其附件:应采用经过热镀锌处理阻燃、耐火和普通的定型产品。
其型号、规格应符合设计要求。
电缆桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象。
(2)金属膨胀螺栓:应根据容许拉力和剪力进行选择。
(3)镀锌材料:采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理。
(4)辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。
1.4作业环境准备(1)配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
(2)顶棚和墙面的第一边喷浆全部完成后,方可进行电缆桥架敷设。
(3)高层建筑竖井内土建湿作业全部完成。
(4)地面电缆桥架应及时配合土建施工。
1.5施工准备(1)参加施工人员须持有电工作业证书,进场前由电气专业技术人员进行技术培训。
施工队要配备电工作业工具,常用工具由电工自己保管使用,专用大型机具由班组保管。
(2)现场加工须设置专用工作台,加保护围栏。
作业时应配备电气消防设备。
(3)作业班组应分工明确,建立岗位责任制,提高“专业化”施工水平。
(4)施工技术资料要和施工进度同步。
2、施工部署主楼、西副楼的电缆桥架由山东水电一队安装,东副楼的电缆桥架由山东水电二队安装。
3、操作工艺工艺流程:预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。
水电安装施工方案篇二1、系统概况本工程配管采用PVC管墙内及楼板内暗敷,电源管采用镀锌钢管。
水电安装工艺
![水电安装工艺](https://img.taocdn.com/s3/m/04b96f2d7f21af45b307e87101f69e314232fa15.png)
水电安装工艺水电安装是建筑工程中一个至关重要的环节,它涉及到水和电的供应和分配系统。
本文将详细介绍水电安装的工艺流程和注意事项。
一、工艺流程1. 施工前准备水电安装工程在施工前需要进行一系列的准备工作。
首先,要进行详细的设计和方案制定,确定水电管道的走向和连接方式。
同时,需要准备好所需的材料和设备,如水管、电线、水龙头、插座等。
还应提前确定好施工的时间和地点,确保施工的顺利进行。
2. 水管安装水管安装是水电安装的重要部分。
首先,根据设计方案确定水管的走向和连接点。
然后,使用适当的工具和材料进行水管的切割和连接。
在连接水管时,要注意选择合适的接头和密封材料,确保连接处的密封性。
同时,还要确保水管的固定牢固,避免出现松动或漏水的情况。
3. 电线安装电线安装是水电安装的另一个重要环节。
在进行电线安装前,首先要根据设计方案确定电线的走向和连接点。
然后,进行电线的剥皮和绝缘处理,确保电线的导电效果和安全性。
在连接电线时,要选择合适的连接器和绝缘套管,确保电线连接的牢固和安全。
此外,还要注意将电线固定在墙面或天花板上,避免出现松动或短路的情况。
4. 设备安装在水电安装的过程中,还需要进行各种设备的安装。
比如,安装水龙头、淋浴器、洗手盆等。
在进行设备安装前,要先进行尺寸的测量和标记,确保设备能够正确安装。
同时,还要选择合适的安装工具和材料,确保设备的牢固和可靠。
此外,还要进行相关的检测和测试,确保设备的正常使用。
5. 联通和调试水电安装完成后,需要进行联通和调试工作。
首先,要检查水管和电线的连接是否牢固和密封。
如果发现有漏水或漏电的情况,要及时进行修复和调整。
然后,进行相关设备的开启和测试,确保其正常运行。
最后,还要进行相关的安全检查和试运行,确保水电系统的稳定和安全。
二、注意事项1. 合理安排水电走向在进行水电安装时,要合理安排水管和电线的走向。
特别是在墙体和地面结构中,要避免水管和电线的交叉和冲突,以免影响施工的进展和后期的维护。
水电安装工程施工方案(完整版)水电施工方案范本
![水电安装工程施工方案(完整版)水电施工方案范本](https://img.taocdn.com/s3/m/cfc6a3a505a1b0717fd5360cba1aa81144318fd7.png)
水电安装工程施工方案(完整版)水电施工方案范本一、工程概况水电安装工程,作为建筑工程的重要组成部分,直接影响着建筑的功能与安全。
本方案旨在为水电安装工程施工提供一套完整、实用的施工指导,确保工程顺利进行,下面咱们就直接进入主题。
二、施工准备工作1.技术准备:认真阅读施工图纸,掌握水电安装工程的设计要求、施工规范和质量标准。
2.材料准备:提前采购符合国家标准的各类电线、电缆、水管、阀门等材料,确保材料质量。
3.人员准备:组织专业的水电安装施工队伍,明确各成员职责,进行技术培训。
4.施工工具准备:检查施工工具是否齐全、完好,确保施工过程中工具的正常使用。
三、施工流程1.水电定位:根据施工图纸,现场定位水电管线的走向和位置,确保与设计要求一致。
2.开挖沟槽:按照定位结果,使用专业工具开挖沟槽,深度应符合规范要求。
3.铺设水管:将水管按照设计要求铺设在沟槽内,注意水管接口的严密性和牢固性。
4.铺设电线:将电线按照设计要求铺设在沟槽内,注意电线的绝缘保护和接头处理。
5.检查验收:对水电安装工程进行隐蔽工程验收,确保工程质量。
6.封闭沟槽:验收合格后,对沟槽进行回填和封闭,保证地面平整。
四、施工质量控制1.严格遵循施工规范和质量标准,确保水电安装工程的安全、可靠。
2.施工过程中,加强现场管理,确保施工环境整洁、有序。
3.对施工人员进行定期培训,提高施工技能和质量意识。
4.做好施工记录,及时解决施工过程中出现的问题。
五、施工安全措施1.做好施工人员的安全教育,提高安全意识。
2.施工现场设置安全警示标志,提醒施工人员注意安全。
3.配备必要的防护用品,如安全帽、防护眼镜、绝缘手套等。
4.定期检查施工设备,确保设备安全可靠。
六、施工进度安排1.制定详细的施工计划,明确施工进度和关键节点。
2.根据施工进度,合理安排施工人员、材料和设备。
3.加强施工过程中的沟通与协调,确保施工顺利进行。
七、施工验收1.施工完成后,组织专业人员进行验收,确保工程质量。
水电施工流程及工艺
![水电施工流程及工艺](https://img.taocdn.com/s3/m/ffa7837f168884868762d6c0.png)
家装水电施工流程及工艺一、水电路施工工艺流程:1、在彻透客户对室内用电,用水的位置分布概况,根据设计图纸绘出简易明了的水电线路安装图,待客户认可后方可施工。
2、预算水电材料清单,交客户(或公司)备料。
3、按水电分布位置在地上或墙上凿出预埋线管或水管的槽。
4、下分布到位的PVC管料或铝型复合管料。
5、穿线,并接好接头。
6、用相应的管卡固定线管或水管。
7、用水泥砂浆将多种线盒固定起来,用水塞头将待接水龙头的水管堵起来,留一只水龙头备用。
8、试水,试电。
9、填写隐蔽工程交接单和验收单。
10、二次进场装灯及面板,接通各路的上、下水,将卫生洁具安装到位,并检查有无渗漏现象和不亮,不通现象,如有应及时排除直至合格为止。
1、使用的4分PPR焊接水管或铝塑复合管,必须是经过检验出厂的合格产品。
2、在施工过程中,必须将所有的管路连接接头的罗牙用麻丝和白漆裹起来,上紧,按照横平竖直分布到位,如遇有地面管路发生交叉时,次路管必须安装过桥在主管道下面,使整体水管分布保持在一个水平线上。
3、通阳台的水管,必须埋在原毛坯房的地面或墙面凿深4cm的槽内,然后用水泥砂浆将槽口封平。
4、管道分布到位后,必须用管卡在转弯处或有站椿龙头的地方卡紧管子,不使松动。
5、所有通水的地方必须安装下水管和地漏,其PVC管的管子联接时必须用专用PVC胶水涂满均匀套好。
并注意水平落差连接到原毛坯房预埋的主下水管时,应保持6小时静止凝固。
6、如遇原毛坯房预埋的主下水管不够用或不理想(不就位)时也可按实际情况在楼板上重新开洞铺设下水管道,重新用带防火胶的砂浆封好管子四周,新封好的地方处用水泥砂浆围一个高10mm的圈子,待凝固58小时后,将圈子里放满水,经过24小时渗透到楼下看看新装下水管四周有无渗水现象。
如:没有就证明新装管道合格,反之则需重新处理,再做渗水试验直至合格。
1、电路安装时,必须用有合格证书的产品材料。
2、三线制安装必须用三种不同色标。
原则上,红色、黄色、兰色、为火线色标。
水电安装工程施工工艺流程
![水电安装工程施工工艺流程](https://img.taocdn.com/s3/m/bd05e14e4a73f242336c1eb91a37f111f1850d8e.png)
水电安装工程施工工艺流程水电安装工程那可是个很重要的事儿呢!一、前期准备。
在进行水电安装工程之前呀,得先把材料都准备好。
就像咱们做饭得先买菜一样。
电线、线管、水管这些材料都得是质量靠谱的。
电线呢,要根据不同的用途选不同规格的,可不能乱选哦。
线管要结实,能保护好电线。
水管也要选那种耐用的,毕竟水要是漏了,那可就麻烦大了。
还有工具也不能少呀,像电钻、扳手这些,就像是厨师的锅铲一样重要。
而且呀,施工的师傅也要找靠谱的,那种经验丰富、做事认真的师傅是最好不过啦。
这就像找个好导游带咱们去旅行,心里踏实呀。
二、电路安装。
电路安装可有意思啦。
得先确定好插座、开关的位置。
这就像是给家里的电器安排好它们的小窝一样。
一般来说呢,插座的高度要合适,像客厅的插座,要考虑到我们平时插电视、手机充电器这些东西的方便程度。
厨房的插座就更得小心啦,因为厨房电器多,而且还有可能有水,所以得有防溅盒,不然万一水溅进去了,“啪”的一声跳闸了,多吓人呀。
布线的时候呢,要横平竖直的。
电线就像小蚯蚓一样在墙里、地里穿梭。
不过它们可不能乱走哦,要规规矩矩地待在线管里。
而且不同的回路要分开,就像小朋友们分组做游戏一样,照明回路是一组,插座回路是一组,这样要是一个地方出问题了,不会影响到其他地方呢。
三、水路安装。
水路安装也不简单。
水管的铺设路线要规划好。
冷水管和热水管要分开,可不能让它们“混”在一起啦。
热水管还要做好保温措施呢,就像给热水管穿上小棉袄一样,这样能减少热量的散失。
卫生间和厨房是水路安装的重点区域。
卫生间的洗手盆、马桶、淋浴喷头都要有合适的水管接口。
马桶的水管接口要是装不好,那马桶就不能好好工作啦,到时候可就尴尬咯。
厨房的水槽下面也要有足够的空间留给水管,而且水管的连接一定要紧密,不能漏水。
要是漏水了,厨房就会变成“小水洼”,那可就糟心啦。
四、后期检查。
水电安装完了可不能就这么完事儿了呀。
要进行检查呢。
就像做完作业要检查一样。
电路要检查有没有短路、断路的情况。
水电工施工工艺流程
![水电工施工工艺流程](https://img.taocdn.com/s3/m/2aa36a2f0166f5335a8102d276a20029bd64632a.png)
管道、电器工程施工工艺1、给排水管道及燃气管道:1.1.1施工前的准备:⑴根据设计和客户的要求,确定居室内的管道走向,并制定施工计划,确定给水、排水、用气器具的分布位置和安装方法.⑵施工前应检查:①居室原有的给水管、排水管的畅通情况;表具及闸阀件的完好状况。
②施工所用的管件、附件与合同所定的产品是否一致,质量是否符合要求;施工工具是否符合施工质量的要求。
1。
1.2管道施工工艺流程:⑴定位、划线:对热水器、洁具、洗衣机、水槽等用水器具及燃气灶具设备进行定位,以确定以确定管道终端的位置,并根据管道的端口位置,在墙上或地上、顶面划出管道所有走向的路线。
⑵开槽:定位、划线后,根据划线的要求开出管槽,管槽的深度和宽度应为所铺管径的1。
5倍左右,保证封墙后的粉层厚度达15mm。
⑶落料、铺设、固定:根据开槽后所需管材长度落料,管材切割的断面应符合施工和使用的要求;铺设管材时,应做到“横平竖直",铺设后进行固定,墙面顶面可采用钩钉固定,地面可采用水泥砂浆埋敷固定。
⑷增压和气密实验⑸封墙:在增压和气密实验合格后,将管槽用水泥砂浆粉平。
⑹水暖器件安装:待墙面砖施工完毕及油漆工艺结束后,拆除闷头,清理管道,安装阀件、龙头和配件.⑺通流和排水实验:检查阀件、龙头开启是否灵活,出水是否畅通,连接处是否有渗漏;下水管、地漏排水是否通畅。
1。
1。
3给水管施工工艺技术要求:⑴室内给水管安装应做到“横平竖直”的要求,尽量减少接头的使用,减少绕道走向。
⑵当给水管要送阳台时,应在穿越房间或厅的前部安装可操作的截止阀,以便今后阳台用水龙头的维修工作。
⑶当给水管与电线线路、燃气管道、电器用具接近时,应保持适当距离。
⑷给水管在转弯、表具、龙头、角阀及终端处100mm左右应设管卡,卡具安装必须牢固。
⑸金属热水管必须作绝热处理。
⑹给水管不得从铺设的木地板下穿越,确实需要穿越时,应根据现场情况协调处理。
1.1.4排水管施工工艺技术要求:⑴施工前应对原有的排水管端口、地漏进行临时封堵,以免杂物进入下水道;排水管材应采用硬质管材连接,严禁采用软管连接。
水电安装工艺要求2024年版通用指南
![水电安装工艺要求2024年版通用指南](https://img.taocdn.com/s3/m/0cc06b4fa31614791711cc7931b765ce04087a0a.png)
水电安装工艺要求2024年版通用指南本合同目录一览1. 水电安装工程概述1.1 工程范围1.2 工程量清单1.3 工程质量标准2. 水电安装材料要求2.1 材料种类2.2 材料质量标准2.3 材料供应商选择3. 水电安装工艺流程3.1 工艺流程概述3.2 工艺流程细节3.3 工艺流程变更4. 水电安装施工要求4.1 施工人员资质4.2 施工安全措施4.3 施工进度计划5. 水电安装工程验收5.1 验收标准5.2 验收程序5.3 验收结果处理6. 水电安装工程款项支付6.1 款项支付方式6.2 款项支付条件6.3 款项支付时间7. 水电安装工程保修7.1 保修期限7.2 保修范围7.3 保修责任8. 水电安装工程变更8.1 变更条件8.2 变更程序8.3 变更费用9. 水电安装工程索赔9.1 索赔条件9.2 索赔程序9.3 索赔金额计算10. 水电安装工程违约责任10.1 违约行为10.2 违约责任10.3 违约赔偿11. 水电安装工程争议解决11.1 争议解决方式11.2 争议解决机构11.3 争议解决费用12. 水电安装工程合同解除12.1 解除条件12.2 解除程序12.3 解除后果13. 水电安装工程其他条款13.1 保密条款13.2 法律适用13.3 合同生效14. 水电安装工程附件14.1 附件列表14.2 附件内容14.3 附件变更第一部分:合同如下:第一条水电安装工程概述1.1 工程范围本合同所指的水电安装工程范围包括但不限于:电源接入、照明系统、给排水系统、消防系统、空调系统、监控系统等。
1.2 工程量清单工程量清单详见附件一,工程量清单是合同的重要组成部分,双方应认真核对并确认。
1.3 工程质量标准本合同水电安装工程质量标准按照《水电安装工程质量验收规范》(GB502422002)执行。
第二条水电安装材料要求2.1 材料种类水电安装工程所需材料包括但不限于:电线电缆、水管、阀门、开关插座、消防器材等。
水电安装施工
![水电安装施工](https://img.taocdn.com/s3/m/5e24a63ac1c708a1294a4435.png)
水电安装施工1、安装工艺流程编制安装施工计划→前期施工准备→人员及机具进点→加工件制作→配合土建预埋管道及接地网→给排水系统及电气设备安装→水压试验及电气部分通电试验→管道油漆保温→整体验收及竣工移交。
2、水系统施工给排水安装工艺流程:材料及设备检验→配合土建预埋、预留→测量定位放线、支吊架制安→管道安装→管道水压、灌水通球试验→卫生器具安装、盛水试验。
2.1.管道安装管材要求:安装前按设计要求,同现场监理工程师一道对管件、阀门及其配件进行验收,并做好验收记录。
室内给水管采用PP-R聚丙烯管,热熔连接。
2.1.1室内排水管道、管件均采用UPVC塑料排水管及其配件,胶接;采用UPVC排水管的管件粘接连接时,产品质量要求符合GB/T5836.1-92及GB/T5836.2-92标准并有合格证,胶水应配套供应,且保证质量。
2.1.2 室内塑料排水管管道坡度为0.01。
2.2配合土建进行预埋、预留。
2.2.1 负责预埋、预留工作的人员,首先要认真看图,吃透图纸精神,根据图纸要求,配合土建施工进行预埋、预留孔道,主动做好配合工作。
凡管道穿梁、墙、板须按管道位置配合土建预留洞或预埋套管,并做好防水处理。
预埋前应做外观检查,管件不得有折扁和裂缝,清理干净管内的杂物和积水。
2.2.2 预埋件按图摆放后须电焊固定或用铁丝绑扎牢固,防止在混凝土浇捣过程中位移。
在混凝土浇灌前应有专人全面复核,并请甲方代表和现场监理人员复验,确认无误后通知土建浇灌混凝土,在浇灌过程中也应有专人巡回检查。
2.2.3为了防止混凝土砂浆流入预埋管件中,应在管口用软性材料堵塞封口,或加焊铁板封死。
管道安装完毕,所留孔洞分二次灌浆,以免渗漏。
2.2.4拆模后应及时查找原预埋件、预留孔洞,并及时进行清理,以确保日后安装能顺利进行,并做好相应记录。
2.3 放线定位,支、吊架制作及安装2.3.1根据施工图中管道的走向进行现场测量,确定管道位置走向并确定支架的形式及数量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

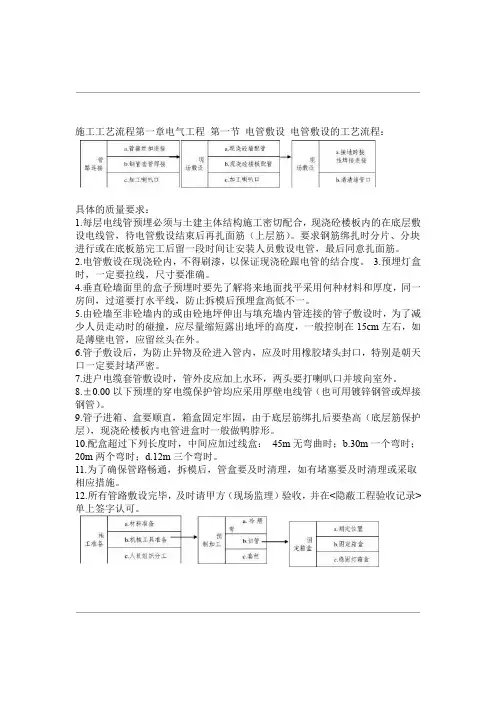

第1章电气工程第1节电管敷设电管敷设的工艺流程:具体的质量要求:1.每层电线管预埋必须与土建主体结构施工密切配合,现浇砼楼板内的在底层敷设电线管,待电管敷设结束后再扎面筋(上层筋)。
要求钢筋绑扎时分片、分块进行或在底板筋完工后留一段时间让安装人员敷设电管,最后同意扎面筋。
2.电管敷设在现浇砼内,不得刷漆,以保证现浇砼跟电管的结合度。
3.预埋灯盒时,一定要拉线,尺寸要准确。
4.垂直砼墙面里的盒子预埋时要先了解将来地面找平采用何种材料和厚度,同一房间,过道要打水平线,防止拆模后预埋盒高低不一。
5.由砼墙至非砼墙内的或由砼地坪伸出与填充墙内管连接的管子敷设时,为了减少人员走动时的碰撞,应尽量缩短露出地坪的高度,一般控制在15cm左右,如是薄壁电管,应留丝头在外。
6.管子敷设后,为防止异物及砼进入管内,应及时用橡胶堵头封口,特别是朝天口一定要封堵严密。
7.进户电缆套管敷设时,管外皮应加上水环,两头要打喇叭口并坡向室外。
8.±0.00以下预埋的穿电缆保护管均应采用厚壁电线管(也可用镀锌钢管或焊接钢管)。
9.管子进箱、盒要顺直,箱盒固定牢固,由于底层筋绑扎后要垫高(底层筋保护层),现浇砼楼板内电管进盒时一般做鸭脖形。
10.配盒超过下列长度时,中间应加过线盒:45m无弯曲时;b.30m一个弯时;20m两个弯时;d.12m三个弯时。
11.为了确保管路畅通,拆模后,管盒要及时清理,如有堵塞要及时清理或采取相应措施。
12.所有管路敷设完毕,及时请甲方(现场监理)验收,并在<隐蔽工程验收记录>单上签字认可。
第2节管内穿线工艺穿线工艺流程:具体的质量要求1.穿线前应清除管内积水,浮锈等杂物,一般从两端穿入钢丝,绑扎钢丝球,两人配合来回拉动,完后用气压泵吹出管内浮锈,吹入滑石粉。
2.内穿导线根数,必须符合设计要求,管内导线的总截面(含绝缘层)不应超过管子截面积的40%,导线在管内不得有接头和扭结,需接头时应在接线盒连接。
管口处装设护口保护导线绝缘层,以免破坏导线绝缘层。
在不进入盒(箱)的垂直朝天管口,穿入导线后,应将管口随时作密封处理。
3.导线连接,单芯导线采用接线帽,多股导线采用单卷法或缠绕法机械压接,连接后均要搪锡,要求饱满无漏焊。
然后包扎绝缘层,里面用两层黄腊带缠绕,外面包两层黑胶布。
4.单股导线与设备连接应弯成单眼,搪上锡后接到桩头螺杆上,单眼应以顺时针方向弯成旋入。
多股导线要用线鼻子压接后才能接到桩头上。
5.导线穿管后均要作绝缘电阻测试,无论是相对地、相对零、相对相的电阻值均要符合规范要求。
6.应急照明部分,控制回路多为双控,管内穿线根数较多,穿线时,首尾应做好明显标记,便于调试。
第3节防雷接地安装1.屋面避雷必须符合设计要求,为防直接雷可采用-25×4镀锌扁钢(或Φ10镀锌圆钢)沿建筑物周边女儿墙及屋面敷设,组成小于15m×15m的避雷带,突出屋面的各种电气设备的外露可导电部分和各种金属构件,物体与避雷网可靠焊接,连接处要涂防腐漆。
防雷引下线利用部分结构柱内两根主筋,通长焊接,接地体利用结构底板主筋。
2.接地体和引下线分别利用基础钢筋及柱内两根主筋,焊接处应符合以下要求:a.钢筋如是绑扎,需对绑扎钢筋进行两面焊,其搭接方向焊缝长度>6D(D 为该钢筋直径)。
b.如是对焊机或现场电渣焊,则必须用Φ12~14的园钢另加跨接,焊接的焊缝长度同上。
c.如是加套管压接,则也必须另加跨接。
3.屋面采用Φ10镀锌圆钢作避雷带时,圆钢应平直、牢固,不应有高低起伏和弯曲现象,转弯处不得小于90度,搭接焊时,至少两边焊,其搭接长度应不小于圆钢直径6倍,焊后镀锌层被破坏处(焊接)应清渣涂刷防锈漆。
4.安装完毕做接地电阻测试,如达不到设计要求,应及时补打接地极。
第4节照明器具安装1.灯具开关、插座等电器的型号、规格必须符合质量要求,安装标高必须与设计相符,成排灯具要成一线,安装牢固,内外整洁。
2.所有的控制开关均应切断相线,严禁将零线接到开关,螺口灯泡相线应接在中心触点的端子上。
3.配电箱安装前应会同建设单位(现场监理)供货单位进行开箱检查,必须有明确的产品合格证及质保书,内置各种电器经测试均应符合要求,配电面板与墙面一定要平整,水平度、垂直度必须符合规范要求。
4.灯开关距门边框一般15~20cm,预埋管盒时要注意门的开启方向及门的型号(是平开门还是对开门)第5节第6节配电柜(盘)安装工艺流程:具体的质量要求:所有配电柜(箱)到现场后,必须会同甲方(现场监理)开箱检查,外观是否有机械损伤,柜体应完好无变形,油漆良好,部件完整,型号规格与设计相符,出厂技术资料(含产品合格证、质量保证书及二次接线原理图)应齐全有效,并做好《开箱检查记录》,参与人均要签字。
第2章给排水工程第1节给水管道安装1.本工程设计给水管道采用PP-R新型管材,PP-R管材具有卫生、无毒、耐高低温、耐腐蚀、耐老化、质轻、保温隔热,使用寿命长等特点,是一种符合环保要求的绿色建材和节能产品。
2.PP-R管道安装时必须采用专用热熔、熔接枪,使用前应预热15分钟,根据施工所需,裁剪管材、配好管件。
3.同时加热管材和管件,熔接深度到位后,立即拨出,直接对接插入,熔接(1)根据焊接的管材、管件规格配用同规模熔接模头和熔枪,模头需接要求紧固在加热上,尽量保护模头的干净,施工中注意是否断电。
(2)熔接时,不要让熔接部位沾有水泥、石子等杂物,注意要求的方向,在允许调节时间内可进行轴向10℃—15℃的调整。
(3)熔接时禁止带水操作,安装完成1小时后方能试压。
5.在整个系统安装完成后要对其进行测试,根据DIN1998标准,PP-R 管道系统测试压力表为15巴,最后的熔接完成一小时以后进行整体试压。
(1)首先进行初步测试,时间为30分钟,从高处进口注满水,在整个过程中每15分钟做一次15巴的压力,压力损失在0.3巴之内为合格。
(2)然后正式测试,时间为2小时,管子内注满水,给予15巴的压力后持续2小时,压力损耗小于0.3巴为合格。
(3)每次测试做完以后必须提供测试报告,表示整个系统已经通过试验。
第2节排水管道安装工艺流程:1.排水系统(包括雨水)管道,采用UPVC 管,管材和管件应符合GB5836-86《建筑排水用硬聚氧乙烯管材和管件》的规定,粘接剂应选用相应厂家的产品,严禁混用。
2.排水管安装首先要注意的问题是严格按设计的标高和坡度进行施工,严禁倒坡。
横管与横管、横管与立管的连接,应采用45°三通加456.(一)(3)弯头的形式或90°斜三通,立管与排出管端部的连接,采用两个45°弯头。
3.按设计要求或规范规定,设置检查口、伸缩节、清扫口,排水管口露出地坪的高度,应根据卫生器具和排水设备的附件种类决定,地漏应低于地坪5mm。
4、管道的连接采用承插粘接法,管材或管件在粘合前用绸布将承口内圈和插口外圈擦拭干净,如表现仍有油污,用布涂丙酮等清洁剂擦净;粘接剂涂刷用刷子,沿插口外圈及承口内圈轴向涂刷,涂刷要迅速、均匀,不得漏刷或涂刷过厚,涂刷程序是先涂承口,后涂插口;管子插入时应注意保持管子间的同轴度,管端插入深度,直径50为25mm,直径70为40mm,直径110为50mm,插接完毕后,要根据粘接剂的性能和气候条件静置至接口固定为止。
5.立管的固定支架每层设置两个,应上下对称设置。
横管长度大于500mm 应有支架固定,90°弯头处应有吊架或托架。
横管固定间距:直径50不大于600mm,直径75不大于800mm,直径110不大于1000mm。
6.UPVC管与预埋在砼内的镀锌管连接时,采用承插连接。
当采用水泥捻口连接时,应先将塑料管插入承口部分的外侧,用砂纸打毛或涂刷胶粘剂滚粘干燥的粗黄沙;插入后应用油麻丝嵌均匀,用水泥捻口。
7、及时扫阶段做好灌水、通水、通球试验,以检查渗漏、畅通情况,并做好记录。
第3节卫生器具安装1.所有卫生器具安装前,必须进行检查,清洗,配件与卫生器具配套,除地漏应配合土建施工外,其余应在地坪、饰面施工完后进行。
2.洗脸盆、拖布池等排水口与排水支管器连接应在排水支管管口抹一圈油灰,使洁具的排水口窝于油灰圈口,接口间隙应无渗漏,也可用纸白灰水泥混合料,但不能用水泥砂浆。
3.所有卫生洁具安装高度要符合规定,洁具固定不得采用硬接,应加橡皮垫连接。
4.所有卫生洁具安装完毕后,按照规定做盛水试验,检查渗漏情况,并做好记录。
第4节水压试验1.水压试验时环境温度不宜低于5℃,当环境温度低于5℃时,不压试验应采用防冻措施,如果没有防冻措施,有可能在试压过程中发生冰冻,试验介质就会因体积膨胀而爆。
2.当系统设计工作压力等于或小于1.0Mpa时,水压强度试验压力应为设计工作压力的1.5倍,并不应低于1.4Mpa;当系统设计工作压力大于1.0Mpa时,水压强度试验压力应为该工作压力加0.4Mpa。
6.2.5管网冲洗1.管网冲洗所采用的排放管道,应与可靠的排水系统连接,并应保证排放畅通和安全,排水管道的截面面积不应小于被冲洗管道截面面积的60%。
2.管网冲洗的水流速度不宜小于3m/s;其流量不宜小于下表的规定。
当施工现场冲洗流量不能满足要求时,应按系统的设计流量进行冲洗,或采用水压气动冲洗法进行冲洗。
不冲洗流量活的规定,但要求其冲洗结果必须符合规定。
4.管网的地上管道与地下管道连接前,应在配水干管底部加设堵头后,对地下管道进行冲洗。
5.如果系统的地下管网未经彻底冲洗,便与地上管网连通,系统一旦投入使用,就会使残留在地下管网中的杂物流到地上管网内,结果造成管网,喷头受堵,影响系统的灭火效果。
6.冲洗应连接进行,当出口处水的颜色、透明度与入口处水基本一致时,冲洗方可结束。
管网冲洗的水流方向应与灭火时管网的水流方向一致。
7.管道冲洗结束后,应将管网内的水排除干净,必要时可采用压缩空气进行吹干。
8.系统冲洗合格后,及时将存水排净,有利于保护冲洗成果;如系统需经长时间才能投入使用,即应用压缩空气将其管壁吹干,并加以封闭。
