Ansys中的单元类型以及选择原则

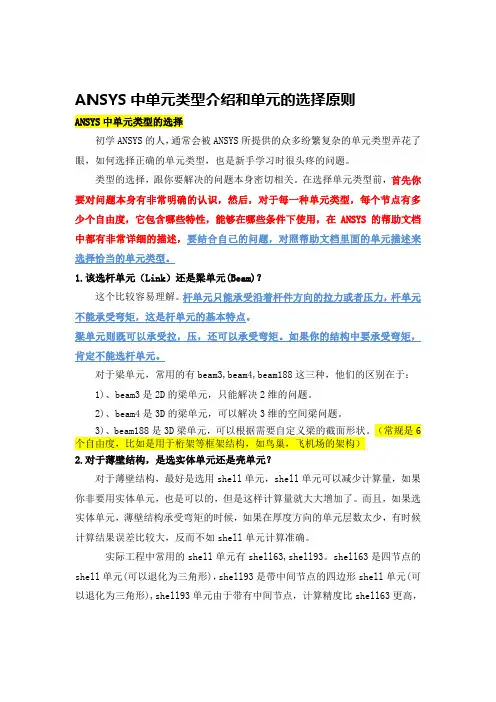

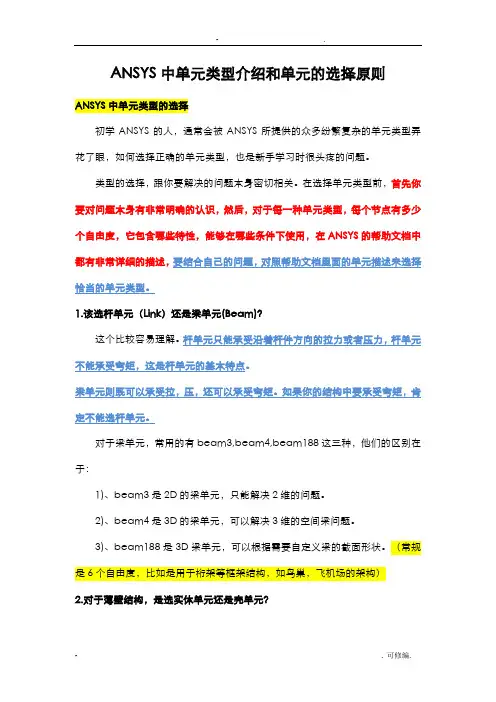

ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。

单元类型的选择，跟你要解决的问题本身密切相关。

在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。

1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。

杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。

梁单元则既可以承受拉，压，还可以承受弯矩。

如果你的结构中要承受弯矩，肯定不能选杆单元。

对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)beam3是2D的梁单元，只能解决2维的问题。

2)beam4是3D的梁单元，可以解决3维的空间梁问题。

3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。

2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。

而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。

实际工程中常用的shell单元有shell63,shell93。

shell63是四节点的shell 单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。

对于一般的问题，选用shell63就足够了。

除了shell63,shell93之外，还有很多其他的shell单元，譬如shell91,shell131，shell163等等，这些单元有的是用于多层铺层材料的，有的是用于结构显示动力学分析的，一般新手很少涉及到。

通常情况下，shell63单元就够用了。

3.实体单元的选择实体单元类型也比较多，实体单元也是实际工程中使用最多的单元类型。

常用的实体单元类型有solid45, solid92,solid185,solid187这几种。

其中把solid45,solid185可以归为第一类，他们都是六面体单元，都可以退化为四面体和棱柱体，单元的主要功能基本相同,(SOLID185还可以用于不可压缩超弹性材料)。

Solid92, solid187可以归为第二类，他们都是带中间节点的四面体单元，单元的主要功能基本相同。

实际选用单元类型的时候，到底是选择第一类还是选择第二类呢？也就是到底是选用六面体还是带中间节点的四面体呢？如果所分析的结构比较简单，可以很方便的全部划分为六面体单元，或者绝大部分是六面体，只含有少量四面体和棱柱体，此时，应该选用第一类单元，也就是选用六面体单元；如果所分析的结构比较复杂，难以划分出六面体，应该选用第二类单元，也就是带中间节点的四面体单元。

新手最容易犯的一个错误就是选用了第一类单元类型(六面体单元)，但是，在划分网格的时候，由于结构比较复杂，六面体划分不出来，单元全部被划分成了四面体，也就是退化的六面体单元，这种情况，计算出来的结果的精度是非常糟糕的，有时候即使你把单元划分的很细，计算精度也很差，这种情况是绝对要避免的。

六面体单元和带中间节点的四面体单元的计算精度都是很高的，他们的区别在于：一个六面体单元只有8个节点，计算规模小，但是复杂的结构很难划分出好的六面体单元，带中间节点的四面体单元恰好相反，不管结构多么复杂，总能轻易地划分出四面体，但是，由于每个单元有10个节点，总节点数比较多，计算量会增大很多。

前面把常用的实体单元类型归为2类了，对于同一类型中的单元，应该选哪一种呢？通常情况下，同一个类型中，各种不同的单元，计算精度几乎没有什么明显的差别。

选取的基本原则是优先选用编号高的单元。

比如第一类中，应该优先选用solid185。

第二类里面应该优先选用solid187。

ANSYS的单元类型是在不断发展和改进的，同样功能的单元，编号大的往往意味着在某些方面有优化或者增强。

对于实体单元，总结起来就一句话：复杂的结构用带中间节点的四面体，优选solid187，简单的结构用六面体单元，优选solid185。

土木计算过程中常用的单元和材料类型！一、单元（1）link(杆)系列：link1(2D)和link8(3D)用来模拟珩架，注意一根杆划一个单元。

link10用来模拟拉索，注意要加初应变，一根索可多分单元。

link180是link10的加强版，一般用来模拟拉索。

（2）beam(梁)系列：beam3(2D)和beam4(3D)是经典欧拉梁单元，用来模拟框架中的梁柱，画弯据图用etab读入smisc数据然后用plls命令。

注意：虽然一根梁只划一个单元在单元两端也能得到正确的弯矩图，但是要得到和结构力学书上的弯据图差不多的结果还需多分几段。

该单元需要手工在实常数中输入Iyy和Izz，注意方向。

beam44适合模拟薄壁的钢结构构件或者变截面的构件，可用"/eshape,1"显示单元形状。

beam188和beam189号称超级梁单元，基于铁木辛科梁理论，有诸多优点：考虑剪切变形的影响，截面可设置多种材料，可用"/eshape,1"显示形状，截面惯性矩不用自己计算而只需输入截面特征，可以考虑扭转效应，可以变截面（8.0以后），可以方便地把两个单元连接处变成铰接（8.0以后，用ENDRELEASE命令）。

缺点是：8.0版本之前beam188用的是一次形函数，其精度远低于beam4等单元，一根梁必须多分几个单元。

8.0之后可设置“KEYOPT(3)=2”变成二次形函数，解决了这个问题。

可见188单元已经很完善，建议使用。

beam189与beam188的区别是有3个结点，8.0版之前比beam188精度高，但因此建模较麻烦，8.0版之后已无优势。

(3)shell(板壳)系列shell41一般用来模拟膜。

shell63可针对一般的板壳，注意仅限弹性分析。

它的塑性版本是shell43。

加强版是shell181（注意18*系列单元都是ansys后开发的单元，考虑了以前单元的优点和缺陷，因而更完善），优点是：能实现shell41、shell63、shell43...的所有功能并比它们做的更好，偏置中点很方便（比如模拟梁版结构时常要把板中面望上偏置），可以分层，等等。

(4)solid（体）系列土木中常用的就solid45、46、65、95等。

45就不用多说了，95是它的带中结点版本。

solid46可以容忍单元的长厚比达到20比1，可以用来模拟钢板碳纤维板钢管等。

solid65是专门的混凝土单元，可以考虑开裂，这个讨论得很多了，清华的陆新征写的一个讲义()里面有详细解释。

(5)combin(弹簧)系列常用的有7、14、39、40等。

7可以用来模拟铰接点。

14是最简单的带阻尼弹簧。

39是非线性弹簧，在实常数中可以灵活定义力－位移关系，可用来模拟钢筋与混凝土的粘结滑移等。

40可模拟隔震结构（据说）。

(6)contact(接触)系列常用的有conta52，可用来模拟橡胶垫支座。

这个很简单，可以用命令流添加（eintf）。

TARGE16*和CONTA17*系列可用接触向导添加，三维的接触往往会造成收敛困难，和混凝土非线性分析一样，需要凭经验调参数反复试算。

二、材料弹性部分（必需）用MP命令输入，非线性部分用TB命令输入。

（1）TB,DP即Drucker-Prager模型，ansys中唯一用来模拟土的模型。

可以和几乎所有单元类型（2维和3维）配合使用，所以有时也会在计算2维的混凝土模型时用到它。

（2）TB,CONCR用来模拟混凝土，采用w-w五参数破坏准则，只能和solid65配合使用。

同样参见陆新征的讲义。

（3）TB,BKIN(BISO,MKIN,MISO)一般用来模拟钢材。

双线形随动强化（双线形等向强化、多线形随动强化、多线形等向强化）模型。

顾名思义，双线形和多线形的区别就是应力应变曲线是两段还是很多段；随动强化和等向强化的区别就是考不考虑包辛格效应。

如果不和其他准则配合的话，默认是von mises屈服准则。

单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Pla ne、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。

7.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。

Mass21是由6个自由度的点元素，x,y,z三个方向的线位移以及绕x,y,z轴的旋转位移。

每个自由度的质量和惯性矩分别定义。

Link1可用于各种工程应用中。

根据应用的不用，可以把此元素看成桁架，连杆，弹簧，等。

这个2维杆元素是一个单轴拉压元素，在每个节点都有两个自由度。

X,y,方向。

铰接，没有弯矩。
