p6.20kv电压互感器技术规范
电压互感器安全操作规程及保养规范
电压互感器安全操作规程及保养规范电压互感器是一种电力传输和变换系统中必不可少的电器设备，通常用于测量及监测高、中、低压线路的电压等参数。
由于其在电力系统中的重要作用，因此，在操作电压互感器时必须重视安全操作规程及保养规范，以确保设备的正常运行以及人身安全。
一、安全操作规程1. 严格遵守使用说明书。
在操作电压互感器之前，必须先仔细阅读设备的使用说明书，了解它的用途和特点，掌握其作用范围和规格参数，正确使用它。
2. 确定合适的电源连接。
电压互感器必须连接在合适的电源上，尽可能接地，以确保它从不超过其额定电压和额定电流的电源中获得所需的电力。
3. 正确选用电缆连接。
选择电缆时，应选择能承受在其额定电压下运行时的电流处理能力较大的电缆，同时应注意电缆的长度适中，以保持电信号的准确性。
如果电缆连接异常，应及时更换。
4. 严禁超过额定电压和额定电流。
在准确预测电压互感器工作范围的基础上，不能超过电压互感器的额定电压和额定电流，否则可能会损害设备和人身安全。
在操作和维修之前，应确定合适的电源电压和电流，以避免电压和电流超过额定范围。
5. 建立有效的维护和保护制度。
建立有效的维护和保护制度，定期对电压互感器进行检查和维护。
6. 禁止超负荷运行。
在使用过程中，必须确保电压互感器在其额定能力范围内进行操作，并且避免在电压互感器充电或泄放之前删除载荷。
7. 防止人身伤害。
在接线或操作电压互感器时，必须带有防静电手套，保证使用安全。
二、保养规范1. 定期清洁设备。
在日常使用过程中，应定期对电压互感器进行清洁，并使用合适的清洁剂。
2. 检查电缆连接。
电缆连接必须定期检查，以确保它们在良好的状态下，并避免出现腐蚀和损坏。
3. 检查接地情况。
必需定期检查电压互感器的接地情况，以确保以防止漏电现象。
4. 定期校正。
在日常使用过程中，可以使用特殊的设备进行校准，并定期检查电压互感器的输出信号等参数，以确保其准确性。
5. 及时处理故障。

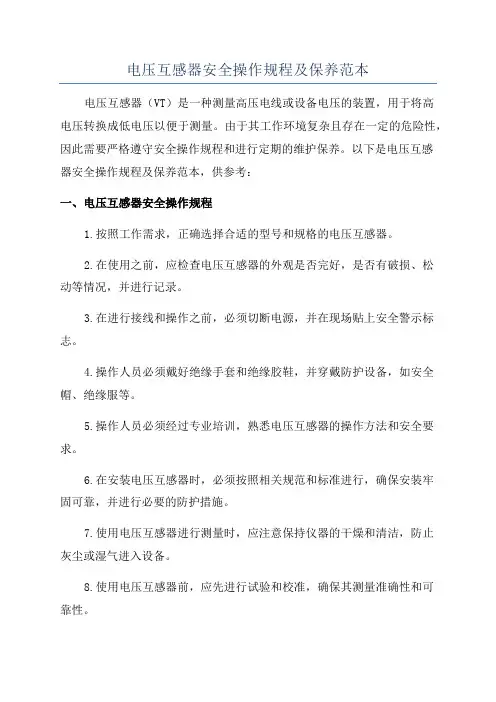

电压互感器安全操作规程及保养范本
电压互感器安全操作规程及保养范本电压互感器（VT）是一种测量高压电线或设备电压的装置，用于将高电压转换成低电压以便于测量。
由于其工作环境复杂且存在一定的危险性，因此需要严格遵守安全操作规程和进行定期的维护保养。
以下是电压互感器安全操作规程及保养范本，供参考：一、电压互感器安全操作规程1.按照工作需求，正确选择合适的型号和规格的电压互感器。
2.在使用之前，应检查电压互感器的外观是否完好，是否有破损、松动等情况，并进行记录。
3.在进行接线和操作之前，必须切断电源，并在现场贴上安全警示标志。
4.操作人员必须戴好绝缘手套和绝缘胶鞋，并穿戴防护设备，如安全帽、绝缘服等。
5.操作人员必须经过专业培训，熟悉电压互感器的操作方法和安全要求。
6.在安装电压互感器时，必须按照相关规范和标准进行，确保安装牢固可靠，并进行必要的防护措施。
7.使用电压互感器进行测量时，应注意保持仪器的干燥和清洁，防止灰尘或湿气进入设备。
8.使用电压互感器前，应先进行试验和校准，确保其测量准确性和可靠性。
9.在操作过程中，必须严格遵守操作规程，不得超负荷使用，防止设备过热或暴炸等事故。
10.操作结束后，必须及时切断电源，清理现场，并进行必要的维护保养工作。
二、电压互感器保养范本1.每月定期检查电压互感器的外观和接线端子，确保无异常情况，并进行记录。
2.每季度进行一次全面的检查和试验，包括检查绝缘性能、线路连接、机械强度等，并记录相关数据。
3.每年对电压互感器进行一次全面的维护保养，包括清洁设备表面、润滑轴承、检查引线是否磨损、校正测量误差等。
4.如发现电压互感器存在故障或异常情况，应立即停止使用，并通知维修人员进行检修。
5.报废的电压互感器必须按照相关规定进行处理，并填写相应的报废处理记录。
20kv电流互感器技术规范
Q/GDW20kV电流互感器技术规范江苏省电力公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 使用环境条件 (1)4 技术参数及要求 (2)5 试验 (4)前言本标准是根据江苏省电力公司推广应用20kV电压等级中压配电网的需要而编制。
由于现行国标、行标和企业标准等一般未涉及20kV电压等级设备的内容，为保证20kV电压等级的电气设备满足要求，特此编制《20kV配电设备技术规范》。
本标准是同时编制的16个20kV配电设备技术规范之一，这16个技术规范分别是：20kV电力电缆技术规范20kV架空绝缘电缆技术规范20kV中压环网开关设备技术规范20kV油浸配电变压器技术规范20/10kV油浸配电变压器技术规范20kV干式变压器技术规范20kV电压互感器技术规范20kV电流互感器技术规范20kV复合外套交流无间隙金属氧化物避雷器技术规范20kV户外柱上六氟化硫负荷开关技术规范20kV户外柱上真空断路器技术规范20kV户外柱上隔离开关技术规范20kV柱上隔离负荷开关技术规范20kV户外跌落式熔断器技术规范20kV柱式绝缘子技术规范20kV电力电缆附件技术规范本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。
本标准主要起草人：王建刚、张霁、吴益明20kV电流互感器技术规范1 范围本技术规范规定了20kV电流互感器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司20kV系统所需的20kV电流互感器（户内、户外）。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
电磁式电压互感器(6KV、20KV)试验作业指导书
Q/HED—2014电磁式电压互感器试验作业指导书1范围本作业指导书适用于6KV电磁式及发电机出口电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定电磁式电压互感器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气设备试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.7参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4设备信息5现场准备及工具仪器准备15.2工作准备□工器具已准备完毕，材料、试验仪器已落实。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W15.3办理相关工作票□检查验证工作票。
W26试验项目电磁式电压互感器试验包括以下试验项目：a)绝缘电阻测量。
b)绕组及一次保险直流电阻测量。
c)空载电流测量。
d)三倍频感应耐压试验。
7试验工序及质量标准7.1电磁式电压互感器绝缘电阻测量7.1.1试验目的□测量电磁式电压互感器的绝缘电阻，能有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
电压互感器核心技术综合规范
濮阳曹楼110kv变电站工程110kv电压互感器技术标书设计单位: 濮阳市蓝图电力设计企业8月目次1总则2 使用条件3 技术参数和性能要求4 试验附录A 投标商应提供技术数据附录B 技术偏差表附录C 备品备件附录D 专用工具及仪表1总则1.1通常要求1．1．1 本规范书适适用于濮阳曹楼110千伏变电站工程所使用110千伏电压互感器订货招标。
它提出了这些设备功效设计、结构、性能、安装和试验等方面技术要求。
1．1．2本设备技术规范书提出是最低程度技术要求, 并未对一切技术细节作出要求, 也未充足引述相关标准和规范条文, 卖方应提供符合本规范书和相关标准优质产品。
1．1．3 假如卖方没有以书面形式对本规范书条文提出异议, 则表示卖方提供设备完全符合本规范书要求。
如有异议, 不管是多么微小, 都应在报价书中以“对规范书意见和同规范书差异”为标题专门章节中加以具体描述。
1．1．4 本设备技术规范书所使用标准如遇与卖方所实施标准不一致时, 按较高标准实施。
1．1．5 本设备技术规范书经买、卖双方确定后作为订货协议技术附件, 与协议正文含有相同法律效力。
1．1．6本设备技术规范书未尽事宜, 由买卖双方协商确定。
1.2投标人应提供技术文件供货商在协议签署后须提供下列份数技术文件。
要求技术文件及提供时间:（DWG格式文件。
2·每台互感器应提供一份说明书,随设备一起发运。
3·关键部件试验汇报,包含瓷套、一次接线端子板等。
1.2.1全部技术文件均应用汉字书写,并采取SI公制国际单位制。
1.2.2工程师有权对供货商供货设备图纸提出修改意见,对此业主不负担附加费用。
供货商应对工程师修改意见,在图纸上进行修改,供货设备必需符合最终审定认可后正式图纸。
1.2.3在收到工程师对图纸最终认可之前,供货商提前采购材料或加工制造而发生任何风险和损失由供货商自行负担。
1.2.4图纸经工程师认可后,并不能排除供货商对其图纸完整性及正确性应负责任。
电压互感器技术规范书
电压互感器技术规范书12020年5月29日东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程220KV电压互感器技术规范书批准:审核:编制:22020年5月29日东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW 工程年 3月目次1.总则2.技术要求3.设备规范4.供货范围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具9.质量保证和试验32020年5月29日10.包装、运输和储存1总则1.0.1本设备技术规范书适用于东方希望包头稀土铝业有限责任公司自备电厂新一期工程电压互感器,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合工业标准和本规范书的优质产品。
42020年5月29日1.0.3如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。
如有异议,不论是多么微小,都应在报价书中以”对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.0.6本设备技术规范书未尽事宜,由买、卖双方协商确定。
2技术要求2.1应遵循的主要现行标准GB/T311.1 <高压输变电设备的绝缘配合>GB4703 <电容式电压互感器>GB2706 <交流高压电器动热稳定试验方法>GB763 <交流高压电器在长期工作时的发热>GB/T16434 <高压架空线路和发电厂、变电所环境污52020年5月29日。
电压互感器安全操作规程及保养
电压互感器安全操作规程及保养电压互感器是用于测量高压电力系统中电压的仪器设备，是电力系统中重要的测量装置之一。
为了确保电压互感器的正常运行和使用安全，需要遵守以下操作规程和保养措施。
一、操作规程：1. 穿戴个人防护装备：操作人员在使用电压互感器前，应穿戴好绝缘手套、绝缘靴等个人防护装备，确保自身安全。
2. 检查设备完好性：使用电压互感器前，需要检查设备的外观是否有明显的损坏或破损，尤其是绝缘部分是否完好无损。
3. 检查接线是否正确：在连接电压互感器时，要确保接线正确、牢固可靠，避免接触不良或断开。
4. 避免过载使用：在使用电压互感器时，应避免过载使用，避免电流过大造成电压互感器的损坏或电弧发生。
5. 注意使用环境：使用电压互感器时，要避免在潮湿、易燃、腐蚀性物质等恶劣环境中使用，以免影响设备的正常工作或造成危险。
6. 正确操作设备：在使用电压互感器过程中，要按照设备操作说明进行正确操作，不得私自更改设备参数或使用不当。
7. 避免振动和冲击：电压互感器是一种精密仪器，使用时应避免剧烈振动和冲击，以免损坏设备。
8. 定期校验和检修：电压互感器要定期进行校验和检修，确保其精确度和使用性能。
9. 禁止拆卸或改装：禁止未经授权的人员进行电压互感器的拆卸或改装，以免影响设备的正常工作或造成危险。
10. 注意设备的散热：电压互感器运行时会产生一定的热量，要确保设备周围有足够的散热空间，避免过热。
二、保养措施：1. 清洁设备：定期清洁电压互感器的外表面，防止灰尘、污垢等附着影响设备的正常工作。
2. 维护设备绝缘性能：定期检查设备的绝缘性能，保持设备的绝缘部分干燥，避免绝缘老化或破损。
3. 检查接线和固定螺栓：定期检查设备的接线和固定螺栓是否牢固可靠，如发现松动应及时处理。
4. 校验设备的精确度：定期对电压互感器进行校验，确保其测量的电压值准确无误。
5. 定期检修维护：对电压互感器进行定期的检修和维护，保持设备的正常运行状态。
高压互感器的一般技术要求范本(国网)
2.4.１额定频率：50Hz2.4.２设备最高电压Uｍ126（72.5）kV、252kV、363kV、550kV2.4.３额定一次电压U1e110（66）kV、220kV、330kV、500kV2.4.４额定一次电流I1e10、12.5（12）、15、20、25、30、40、50、60、75A的十进位倍数2.4.５额定二次电流1A或5A(如有中间抽头，应特殊标明)2.4.６额定扩大连续热电流标准值120％、150％、200％。
一般应选用不小于120％的额定扩大连续热电流值。
2.4.７二次绕组(铁心)组合铁心数量一般4～6个，最多不宜超过7个。
如有TPY级铁心，一般为2～4个。
2.4.８二次绕组(铁心)性能参数2.4.8.1 测量用0.2级额定电流比：（150～5000）／１A或５A。
额定输出：<30VA(对应1A)；<50VA(对应5A)。
仪表保安系数(FS)≤5。
2.4.8.2 保护用P级额定电流比：（150～5000）／１A或５A。
额定输出：<50VA。
准确限值系数：10、15、20、25等。
2.4.8.3 暂态保护用TPY级额定电流比：（150～5000）／１A电阻性负荷：7.5、10、15Ω保证误差限值的一般条件：一次时间常数TＰ：100ms。
对称短路电流倍数K SSC：10、15、20等。
短路电流直流分量：100%(即全偏移)。
暂态系数：550kV Kｔｆ≥12；252kV及以下 Kｔｆ≥8工作循环。
第一次故障电流持续时间ｔ′：100ms。
无电流间隙时间ｔｆｒ：300或500ms。
第二次故障电流持续时间ｔ″：100ms （保证误差时间40ms ）。
2.4.8.4 保护用TPS 级 额定电流比：（15～5000）／１A 。
额定电阻性负载：10、15Ω。
对称短路电流倍数：10、15、20。
暂态面积增大参数K ：按实际情况由运行单位提出。
2.4.9. 额定短时电流 2.4.9.1 额定短时热电流I ｔｈ二次绕组短路下，电流互感器在短时间内所能承受而无损伤的一次电流方均根值如表1。
电容式电压互感器技术规范
电容式电压互感器技术规范3.1 电容式电压互感器技术参数a.买方应认真填写技术参数响应表中买方要求值，卖方应认真填写技术参数响应表中卖方保证值。
b.投标人提供的设备技术规范应与本技术规范书中规定的要求一致，如不填写技术偏差表则视为完全满足本技术规范的要求。
如有偏差投标人应如实、认真详细的填写技术偏差表。
6 质量保证和试验6.1 质量保证6.1.1订购的新型产品除应满足本规范书外，卖方还应提供该产品的鉴定证书。
6.1.2卖方应保证制造过程中的所有工艺、材料等(包括卖方的外购件在内)均应符合本规范书的规定。
若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。
6.1.3卖方应有遵守本规范书中各条款和工作项目的ISO-900 GB/T1900 质量保证体系，该质量保证体系已经过国家认证和正常运转。
6.2 电流互感器试验6.2.1型式试验对所供型式的电流互感器,应进行标准的型式试验,试验应符合GB1208标准所规定的试验项目和试验步骤。
型式试验的项目应包括,但不限于此:（a）短时电流试验；(b)温升试验；(c)雷电冲击试验；(d)操作冲击试验；(e)短时工频耐压试验；(f)户外式互感器的湿试验；(g)电容和介质损耗因数测量；(h)误差测量；(i)暂态特性试验；(j)P级复合误差试验；(k)仪表保安电流试验(仅对测量级)；(l)局部放电测量；(m)无线电干扰和电晕试验；（仅对Um≥126kV）(n)绝缘热稳定试验(仅对Um≥252kV、油浸式)；(o)绝缘介质性能试验；(p)机械性能试验；(q)抗震试验。
卖方可以提交同类设备的型式试验报告。
对不能达到标准要求的，卖方须对所供设备重新试验。
6.2.2例行试验电流互感器应在制造厂接受例行试验,试验应符合GB1208标准所规定的试验项目和步骤。
例行试验包括,但不限于此：(a)极性检查和端子标志校核；(b)一次绕组段间和二次绕组对地及绕组间工频耐压试验；(c)匝间过电压试验；(d)一次绕组的短时工频耐压试验；(f)局部放电测量；(g)误差测量；(h)电容和介损损耗因数(tanδ) 测量；(i)绝缘介质性能试验；(j)伏安特性试验；(k)校核保护级铁芯的磁化特性；(L)密封性试验；(i)二次绕组直流电阻。
kV互感器技术条件说明书
10kV 互感器技术条件说明书武汉华能阳光电气公司1. 总则本规范书适用于武汉华能阳光电气有限公司所需的 10kV 电流、电压互感器 采购要求，同时提出产品的设计结构、性能、安装和试验等方面的要求。
需方在本规范书中提出了最低限度的技术要求，并未规定所有技术要求和 适用的技术标准，供方应提供一套满足本规范书和所列标准要求的高质量 产品及相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
如未对本规范书提出偏差，将认为供方提供的产品符合规范书和标准的要 求。
偏差 （ 无论多少 ） 都必须清楚地表示在投标文件中的附件 13“差异表” 中。
供方必须执行本规范书所列标准。
有矛盾时，按高标准执行。
合同签订后 10天内，按本规范书要求， 供方提出合同相关大修设备的设计、 制造、检验、试验、调试、试运、验收、运行和维护等标准清单给需方， 由需方予以确认。
2. 适用范围适用于额定电压为10kV 、频率50Hz 的高压开关柜（包括金属铠装高压 开关柜及老型号开关柜，如 GG-1A 开关柜）用电流、电压互感器。
3. 引用标准GB1208-1997《电流互感器》第一章 技术条件JJG313-1994《测量用电流互感器》DL/T725—2000《电力用电流互感器订货技术条件》GB1207-1997《电压互感器》JJG314-1994《测量用电压互感器》DL/T726—2000《电力用电压互感器订货技术条件》GB17201-1997《组合互感器》电流互感器的技术条件基本要求安装地点：户内式；用途: 电能计量、继电保护用；结构方式: 全封闭浇注、复匝、贯穿、支柱式；绝缘介质：固体绝缘。
额定工作电压及设备最高电压额定一次工作电压：10kV;设备最高电压：12kV 绝缘要求一次绕组的额定绝缘水平和耐受电压75kV。
1min工频耐受电压42kV，雷电冲击耐受电压（峰值）二次绕组绝缘要求二次绕组之间及对地绝缘的额定短时工频耐压3kV,二次绕组之间及对地的绝缘电阻应不低于100应。
20kV电压互感器技术规范
12
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
4.3.5互感器的结构应便于现场安装，不允许在现场进行装配工作。
4.3.6金属件外露表面应根据需方要求着相应颜色，产品铭牌及端子应符合图样要求。
4.3.7所有端子及紧固件应有足够的机械强度和保护良好的导电接触。
4.3.8接地螺栓直径不得小于12mm，接地处金属表面平坦，连接孔的接地板面积足够，并在接地处旁标有明显的接地符号。
3.5最大日温差25K
3.6户内相对湿度：日平均值≤95%，月平均值≤90%
3.7最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)
3.8荷载同时有10mm覆冰和17.5m/s的风速
3.9耐地震能力
地面水平加速度0.2g；垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。安全系数不小于1.67。
GB1207-1997 电压互感器
GB311.1高压输变电设备的绝缘配合
GB/T16927.1高电压试验技术 第一部分 一般试验要求
GB/T16927.2高电压试验技术 第二部分 测量系统
GB11604高压电气设备无线电干扰测量方法
GB50150电气装置安装工程电气设备交接试验标准
GB/T5582高电压电力设备外绝缘污秽等级
20kV户外柱上隔离开关技术规范
20kV柱上隔离负荷开关技术规范
20kV户外跌落式熔断器技术规范
电压互感器使用指南
电压互感器使用指南1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。
这是在选择电流互感器中最需要注意的一点。
此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。
(2)与电流互感器配套使用的交流电流表应选5安的量程。
通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。
这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。
(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。
(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。
(5)电流互感器次级和铁芯都要可靠地接地。
(6)电流互感器次级绝对不容许开路。
电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。
电压互感器安全操作规程及保养范文
电压互感器安全操作规程及保养范文一、引言电压互感器是电力系统中常见的一种测量仪器，用于测量高压电网中的电压。
正确的操作和保养电压互感器对于确保电力系统的安全稳定运行至关重要。
本文将介绍电压互感器的安全操作规程以及保养方法。
二、安全操作规程1. 操作人员应具备相应的电力专业知识和操作技能，对电压互感器的性能、结构、工作原理等有一定的了解。
2. 在操作前，应检查电压互感器的外观是否完好，如有损坏应及时报修或更换。
3. 操作人员应穿戴好电气绝缘手套、护目镜等个人防护装备，确保自身安全。
4. 在测量前，需要先将电压互感器与测量仪器连接，并确保连接牢固。
5. 在操作过程中，严禁用湿手或湿物体触碰电压互感器，以免引发触电事故。
6. 操作人员应按照电压互感器的额定电压范围进行操作，严禁超过其额定电压范围使用。
7. 在操作过程中，应避免使用超过电压互感器所能承受的负荷，以免导致电压互感器过载而损坏。
8. 操作完成后，应先断开电源，然后再拆卸电压互感器与测量仪器的连接。
三、电压互感器的保养1. 定期检查电压互感器的外观，如有损坏应及时进行修复或更换。
2. 定期清洁电压互感器的绝缘外壳和接线端子，以保证其正常工作。
3. 定期检查电压互感器的接线端子是否松动，如有松动应进行紧固。
4. 定期对电压互感器进行绝缘性能测试，以确保其正常工作。
5. 定期校准电压互感器的测量准确度，以保证测量结果的准确性。
6. 定期检查电压互感器的连接线路是否正常，如有故障应及时修复。
7. 定期检查电压互感器的防雷装置是否正常，如有问题应及时处理。
四、电压互感器的故障处理1. 当电压互感器出现损坏或性能下降时，应及时停止使用，并进行维修或更换。
2. 在更换电压互感器时，应按照相关规定进行操作，并严格遵守操作规程。
3. 电压互感器出现故障时，应及时记录故障现象、时间等信息，并向上级报告。
五、结语电压互感器在电力系统中起着重要的作用，正确的操作和保养可以确保其正常工作并延长使用寿命。
电压互感器运维技术标准
电压互感器运维技术标准1 运行规定1.1 一般规定1.1.1 新投入或大修后（含二次回路更动）的电压互感器必须核相。
1.1.2 电压互感器二次绕组所接负荷应在准确等级所规定的负荷范围内。
1.1.3 电压互感器二次侧有且仅有一点接地。
1.1.4 电压互感器二次侧严禁短路。
1.1.5 应及时处理或更换已确认存在严重缺陷的电压互感器。
对怀疑存在缺陷的电压互感器，应缩短试验周期进行跟踪检查和分析查明原因。
1.1.6 停运中的电压互感器投入运行后，应立即检查表计指示情况和本体有无异常现象。
1.1.7 新装或检修后，应检查电压互感器三相油位均在油位观察窗标线正常范围内，一般油位高在观察窗的2/3 位置，且油色呈透明状，运行中的互感器应保持微正压。
1.1.8 保护电压互感器的高压熔断器，应按母线额定电压及短路容量选择，如熔断器断流容量不能满足要求时应加装限流电阻。
1.1.9 中性点非有效接地系统中，作单相接地监视用的电压互感器，一次中性点应接地。
为防止谐振过电压，应在一次中性点或二次回路装设消谐装置。
1.1.10 双母线接线方式下，一组母线电压互感器退出运行时，应加强运行电压互感器的巡视和红外测温。
1.1.11 电磁式电压互感器一次绕组N（X）端必须可靠接地。
电容式电压互感器的电容分压器低压端子（N、δ、J）必须通过载波回路线圈接地或直接接地。
1.1.12 电压互感器（含电磁式和电容式电压互感器）允许在 1.2 倍额定电压下连续运行。
中性点有效接地系统中的互感器，允许在 1.5 倍额定电压下运行30s。
中性点非有效接地系统中的电压互感器，在系统无自动切除对地故障保护时，允许在 1.9 倍额定电压下运行8h；在系统有自动切除对地故障保护时，允许在 1.9 倍额定电压下运行30s。
1.1.13 事故抢修安装的油浸式互感器，应保证静放时间，110～220kV 油浸式互感器静放时间应大于24 小时。
1.1.14 具有吸湿器的电压互感器，运行中其吸湿剂应干燥，油封油位应正常。
电压互感器安全操作规程及保养
电压互感器的安全操作程序和维护
操作程序
1.操作员已通过考试并获得操作证书，方准进行操作，操作者应
熟悉本机的性能、结构等，并要遵守安全和交接班制度。
2.必须进行操作，一人为主，另一人为辅监护。
3.携带工具、材料、记录要齐全。
4.有命令许可、联系相关单位后方可操作。
5.在操作过程中，随时观察设备的操作，发现异常要及时处理。
6.下班后填写维修记录
日常维护
1.交接班前检查瓷瓶的清洁度、无裂纹、破损及放电现象。
2.检查电压互感器油位是否正常、无严重渗漏油现象。
3.换档前电压互感器声音正常、无异味，班中应监视其仪表情况。
4.运行前可靠接地。
定期维护
1.电压互感器应每两年测试一次。
2.检查后外观应清洁、油量充足，无渗油现象。
3.瓷管或其他绝缘介质无裂纹、破损。
4.一次侧引线、线路卡的螺钉和二次电路的连接件紧固且接触良好、外壳及二次回路一点接地应良好。
6-220kV电压互感器和电流互感器维护检修规程
6-220kV电压互感器和电流互感器维护检修规程6.1 检修周期和项目6.1.1 检修周期（见表2-6-1）表2-6-1 检修周期检修类别小修大修根据设备运行状况及预防性试验检修周期1-3年结果定6.1.2 检修项目6.1.2.1 小修项目a.清扫各部及套管，检查瓷套管有无裂纹及破损；b.检查引线接头有无过热，接触是否良好，螺栓有无松动，紧固各部螺栓；c.检查（可看到的）铁芯、线圈有无松动、变形、过热、老化及剥落现象；d.检查接地线是否完好牢固；e.检查清扫油位指示器、放油阀门及油箱外壳，紧固各部螺栓，消除渗漏油；f.更换硅胶和取样试验，补充绝缘油；g.进行规定的测量和试验；h.检查SF6绝缘互感器气体压力在正常范围内；i.检查复合绝缘材料外表有无机械损伤或明显放电痕迹。
6.1.2.2 大修项目a.完成小修的项目；b.解体检查；c.检修铁芯；d.检修线圈；e.检修引线、套管、瓷套、油箱；f.更换密封垫；g.检修油位指示器（气体压力指示器）、放油阀、吸湿器等附件；h.补充或更换绝缘油（SF6气体）；i.油箱外壳和附件进行防腐；j.检查接地线；k.必要时对绝缘进行干燥处理；l.进行规定的测量和试验；m.气体密度继电器校验。
6.2 检修质量标准6.2.1 螺栓应无松动，附件齐全完整。
6.2.2 铁芯无变形且清洁紧密，无锈蚀，穿芯螺栓应绝缘良好。
6.2.3 线圈绝缘应完好，连接正确、紧固，油路应无堵塞现象。
6.2.4 绝缘支持物应牢固，无损伤。
6.2.5 互感器内部应清洁，无油垢。
6.2.6 二次接线板完整，引出端子连接牢固，绝缘良好，标志清晰。
6.2.7 所有静密封点均无渗油（或漏气）；6.2.8 具有吸湿器的互感器，其吸湿剂应干燥，其油位应正常。
6.2.9 电容式电压互感器必须根据产品成套供应的组件编号进行回装，不得互换，各组件连接处的接触面无氧化锈蚀，且润滑良好。
6.2.10 互感器的下列部位应接地良好。
P6.20kV电压互感器技术规范
广东电网公司深圳供电局20kV电压互感器技术规范工程名称：建设单位：设计单位：供货商：签定日期：目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 使用环境条件 (1)4 技术参数及要求..................................................... 错误！未定义书签。
5 试验............................................................... 错误！未定义书签。
I前言1.1本技术规范是适应深圳供电局光明新区20kV电压等级中压配电网试点工作的需要，主要结合国标、行标的相关技术要求并参考江苏省电力公司关于20kV设备的企业标准而编制。
1.2本设备技术协议书适用于20kV电压互感器，协议书中着重论述了20kV电压互感器的技术规范要求以及供货范围、培训等有关事项的内容。
1.3 本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和协议的条文，卖方应提供符合本协议书和工业标准的优质产品。
1.4 如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。
如有异议，应填写《技术参数差异表》。
1.5 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.6 本设备技术协议书经买、卖双方确认后作订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术协议书未尽事宜，由买卖双方协商确定。
II20kV电流互感器技术规范1 范围本技术规范规定了20kV电压互感器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于深圳供电局20kV系统所需的20kV电压互感器（户内、户外）。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路漫漫其修远兮，吾将上下而求索- 百度文库广东电网公司深圳供电局20kV电压互感器技术规范工程名称：建设单位：设计单位：供货商：签定日期：目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 使用环境条件 (1)4 技术参数及要求 (2)5 试验 (4)前言1.1本技术规范是适应深圳供电局光明新区20kV电压等级中压配电网试点工作的需要，主要结合国标、行标的相关技术要求并参考江苏省电力公司关于20kV设备的企业标准而编制。
1.2本设备技术协议书适用于20kV电压互感器，协议书中着重论述了20kV电压互感器的技术规范要求以及供货范围、培训等有关事项的内容。
1.3 本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和协议的条文，卖方应提供符合本协议书和工业标准的优质产品。
1.4 如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。
如有异议，应填写《技术参数差异表》。
1.5 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.6 本设备技术协议书经买、卖双方确认后作订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术协议书未尽事宜，由买卖双方协商确定。
20kV电流互感器技术规范1 范围本技术规范规定了20kV电压互感器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于深圳供电局20kV系统所需的20kV电压互感器（户内、户外）。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。
2 规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB1207 电磁式电压互感器GB311.1 高压输变电设备的绝缘配合GB/T16927.1 高电压试验技术第一部分一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB11604 高压电器设备无线电干扰测试方法GB50150 电气装置安装工程电气设备交接试验标准GB/T5582 高电压电力设备外绝缘污秽等级GB5832.1 气体中微量水分的测定电解法GB2536 变压器油GB/T7252 变压器油中溶解气体分析和判断导则DL/T596 电力设备预防性试验规程DL/T429.9 电力系统油质试验方法绝缘油介电强度测定法DL/T 620 交流电气装置的过电压保护和绝缘配合JB/T5357 电压互感器试验导则IEC 60815 污秽条件下绝缘子使用导则GB7354 局部放电测量GB/T 8287 高压支柱瓷绝缘子3 使用环境条件3.1海拔高度 1000 m3.2最高环境温度 + 40 ℃3.3最低环境温度－25 ℃3.4日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度 日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m 高度的10min 平均风速) 3.8 荷载 同时有10mm 覆冰和17.5m/s 的风速 3.9 耐地震能力地面水平加速度0.2g ；垂直加速度0.1g 同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s 。
安全系数不小于1.67。
3.10 系统额定频率 50Hz 3.11 安装位置 户内/户外 3.12 外绝缘爬电比距 户内≥20 mm/ kV户外≥30 mm/ kV4 技术参数及要求 4.1 电压互感器技术参数： 4.1.1 额定电压：20 kV 4.1.2 最高运行电压：24 kV 4.1.3 额定频率：50Hz 4.1.4 安装地点：户内/户外4.1.5 结构型式：单相,油浸式（户内/户外）/ 环氧浇注型（户内） 4.1.6 额定一次电压（U 1n ）：星型接线20/3 kV ；V 型接线20kV 4.1.7 额定负荷(VA)和准确级：4.2 绝缘水平 4.2.1 绕组的绝缘水平设备最高电压 kV （有效值）额定短时工频耐受 电压kV （有效值） 额定雷电冲击电压 kV （全波峰值） 油浸环氧浇注 油浸 环氧浇注 高压侧24 55/65 55/65 125 125 一次绕组接地端 / 5 5 / / 二次绕组对地 0.1 3 3 / / 二次绕组段间 0.13 3//4.2.2 局部放电水平 额定电压比（kV ）准确级额定输出(VA) 备注 20/3：0.1/3：0.1/3：0.1/3 0.2/0.5(3P)/3P 30/50/100 20/3：0.1/3： 0.1/3 0.5(0.2)/3P75(30)/100 20/0.1(V 型接线) 0.2(0.5)30/75系统接地方式局部放电测量电压(方均根值)允许局部放电水平，pC绝缘型式液体浸渍固体中性点经低电阻接地系统U m3/2.1mU1055020中性点经消弧线圈接地或不接地系统1.2U m3/2.1mU1055020注：1如果中性点的接地方式没有明确，则局部放电水平可按中性点绝缘或非有效接地系统考虑。
2局部放电的允许值，对于非额定频率也是适用的。
3表中两组允许值由制造厂按对应的测量电压任选其一。
4.2.3介质损耗因数(tanδ)在10kV下整体： tanδ≤0.0154.2.4温升限值互感器部位温升限值 (K)绕组60油顶层55铁心604.2.5短路承受能力当互感器在额定电压下励磁时，应承受1s外部短路的机械效应和热效应而无损伤。
4.2.6励磁特性在150%额定电压下的励磁电流不大于额定电压下励磁电流的7倍4.2.7绝缘油性能要求(油浸式)a) 击穿电压: ≥ 50kVb) tgδ(90℃)≤ 0.5%c) 含水量: ≤ 20μL／Ld) H2: ≤ 50μL／Le) C2H2: 无f）总烃：≤ 50μL／L4.2.8密封性能（油浸式）产品应能承受0.05MPa密封试漏压力，经12h后残压不得低于0.03MPa，且无渗漏现象。
4.3结构要求4.3.1油浸式互感器上部应装置金属膨胀器，应装有油面（油位）指示装置，且应表示出相当于油温为-30℃、20℃和40℃的三个油面标志。
下部应设置放油或取油样用的塞子或阀门，以便于密封取油或放油，放油阀的位置应能放出互感器最低处的油。
4.3.2互感器一次出线端子用导电性能良好的板材制成，其几何尺寸符合GB/T5273规定。
使用直径不小于8mm的铜质螺杆，通过小瓷套引出。
各接线端子及紧固件均应有可靠的防锈镀层。
4.3.3环氧浇注型电压互感器高压绕组为F级聚酯亚胺复合漆包铜线；铁心为优质冷轧、高导磁、晶粒取向硅钢片（铁心规格不低于30ZH120）；采用优质环氧树脂。
4.3.4环氧浇注型电压互感器中的各组件的外绝缘件的外绝缘爬电比距（高压电器组件外绝缘的爬电距离与最高电压之比）应按凝露型考虑，并符合GB6450标准。
产品阻燃性好，绝缘材料具有自动熄火的特性，遇到火源时不产生有害气体。
4.3.5互感器的结构应便于现场安装，不允许在现场进行装配工作。
4.3.6金属件外露表面应根据需方要求着相应颜色，产品铭牌及端子应符合图样要求。
4.3.7所有端子及紧固件应有足够的机械强度和保护良好的导电接触。
4.3.8接地螺栓直径不得小于 12mm，接地处金属表面平坦，连接孔的接地板面积足够，并在接地处旁标有明显的接地符号。
4.3.9二次出线端子螺杆直径不得小于8mm，应用铜或铜合金制成，二次出线端子防湿性能良好。
同时二次出线端子应有防转动措施。
4.3.10产品在使用寿命期内，用户按正常条件使用产品，产品不会因温度变化导致本体出现任何损伤。
产品为免维护。
4.3.11套管（油浸式）应具有良好的抗污秽能力和运行性能，质量应符合GB8287标准的相应要求。
5 试验5.1型式试验对所供型式的电压互感器,应进行标准的型式试验,试验应符合GB1207标准所规定的试验项目和试验步骤。
型式试验的项目应包括,但不限于此:a）温升试验b）一次绕组雷电冲击(全波、截波)耐压试验c）户外式互感器的湿试验d）误差测定e）短路承受能力试验f) 励磁特性测量5.2例行（出厂）试验电压互感器应在制造厂接受例行试验,试验应符合GB1207标准所规定的试验项目和步骤。
例行试验包括,但不限于此：a）外观、结构及装配质量检验b）密封性能试验c）端子标志检验d）绕组绝缘电阻测量e）变压器油性能试验(油浸式)f）一次绕组直流电阻测量g）二次各绕组、剩余电压绕组及一次绕组N端工频耐压试验h) 一次绕组工频耐压试验i）介质损耗因数测量（油浸）j）局部放电测量（干式）k）误差测定l）励磁特性测量5.3现场试验按照GB 50150-2006 《电气装置安装工程电气设备交接试验标准》及Q/CSG 1 0007-2004《电力设备预防性试验规程》执行。
