全方位解析霍尔开关原理电路及失效检测

全方位解析霍尔开关原理电路及失效检测

全方位解析霍尔开关原理电路及失效检测霍尔开关是一种基于霍尔效应工作的磁敏传感器,常用于检测磁场信号。

它由霍尔元件、电源电路和输出电路组成。

霍尔元件是其核心部件,其内部有一片半导体材料,正常情况下无磁场作用时,霍尔元件上电流为零。

但当有外部磁场作用时,霍尔元件上就会产生电势差,进而引起霍尔元件内部电流的变化,从而实现磁场信号的检测。

霍尔开关的原理电路包括霍尔元件、电源电路和输出电路。

电源电路可以为霍尔元件提供所需的电源供电,通常为直流电源。

输出电路用于检测霍尔元件产生的电流变化,并将其转换为可用的输出信号。

通常情况下,输出电路由一个比较器和一个开关组成,当霍尔元件上的电流变化达到一定阈值时,比较器会触发并输出一个高电平信号,从而驱动开关动作。

在实际应用中,霍尔开关主要用于检测磁场信号。

当有磁场接近霍尔元件时,磁场线会穿过霍尔元件的半导体材料,从而改变霍尔元件内部的载流子活动情况,最终导致霍尔元件上的电流变化。

根据霍尔电流的变化情况,可以判断磁场的方向和强度。

除了磁场信号的检测,霍尔开关还可以用于实现电流和电压的检测。

例如,可以将霍尔开关连接在电路中的电流回路上,通过检测霍尔电流的变化来判断电路中的电流大小和方向。

类似地,霍尔开关也可以用于检测电路中的电压情况,通过检测霍尔电流的变化来判断电压的大小和极性。

失效检测是霍尔开关的一项重要功能,主要用于检测霍尔开关是否正常工作。

常见的失效检测方法包括电源电压检测、输出电路检测和灵敏度检测。

电源电压检测主要用于检测霍尔开关电源电压是否在正常范围内,以保证霍尔元件正常供电。

输出电路检测主要用于检测输出电路的工作情况,通常通过检测输出信号的变化来判断。

灵敏度检测主要用于检测霍尔开关对磁场信号的敏感程度,可以通过改变外部磁场的强度和方向来测试。

总之,霍尔开关是一种基于霍尔效应工作的磁敏传感器,其原理电路包括霍尔元件、电源电路和输出电路。

它可以用于检测磁场信号、电流和电压。

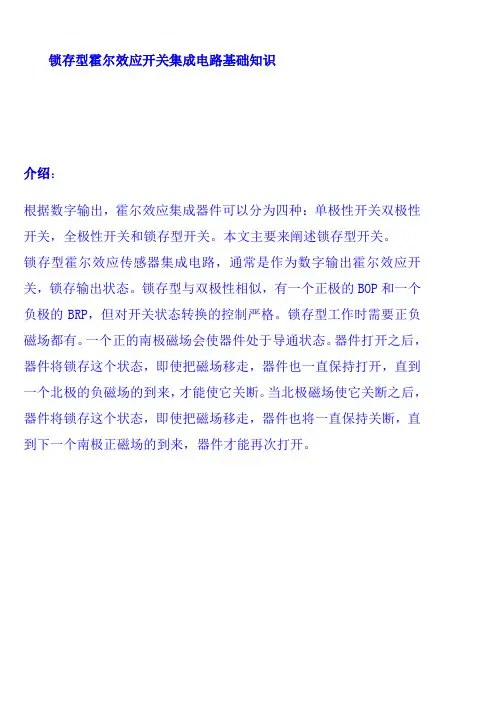

锁存型霍尔效应开关集成电路基础知识

锁存型霍尔效应开关集成电路基础知识

锁存型霍尔效应开关集成电路基础知识介绍:根据数字输出,霍尔效应集成器件可以分为四种:单极性开关双极性开关,全极性开关和锁存型开关。

本文主要来阐述锁存型开关。

锁存型霍尔效应传感器集成电路,通常是作为数字输出霍尔效应开关,锁存输出状态。

锁存型与双极性相似,有一个正极的BOP和一个负极的BRP,但对开关状态转换的控制严格。

锁存型工作时需要正负磁场都有。

一个正的南极磁场会使器件处于导通状态。

器件打开之后,器件将锁存这个状态,即使把磁场移走,器件也一直保持打开,直到一个北极的负磁场的到来,才能使它关断。

当北极磁场使它关断之后,器件将锁存这个状态,即使把磁场移走,器件也将一直保持关断,直到下一个南极正磁场的到来,器件才能再次打开。

图1 两个锁存型器件与环形磁铁的应用。

环形磁铁转动时,经过霍尔器件南北磁场转换,使器件打开或者关闭。

图1为器件应用于检测旋转轴的位置,将多个磁铁组成一个简单的结构,采用磁场极性交替“环形磁铁”封装好的IC 与每个相邻的环形磁铁构成霍尔双极性开关器件。

轴旋转时,磁场区向霍尔元件移动。

器件是受到最近的磁场影响,当与南极磁场相对时,打开,当与北极磁场相对时,关闭。

注意器件的打字面面向磁铁。

磁场开关点的定义:B为磁场强度,用来表示霍尔器件的开关点,单位是GS(高斯),或者T(特斯拉),转换关系是1GS=0.1mT。

B磁场强度有南极和北极之分,所以有必要记住它的代数关系,北极磁场为负数,南极磁场为正数。

该关系可以比较南极北极磁场的代数关系,磁场的相对强度是由B的绝对值表示,符号表示极性。

例如:一个-100GS(北极)磁场和一个100GS(南极)磁场的强度是相同的,但是极性相反。

-100GS的强度要高于-50GS。

• BOP –磁场工作点;使霍尔器件开关打开的磁场强度。

器件输出的参数取决于器件的电学设计。

• BRP –磁场释放点;磁场减弱到使霍尔器件关断的磁场强度。

器件输出的参数取决于器件的电学设计。

霍尔元件的结构及工作原理__霍尔集成电路

霍尔元件的结构及工作原理__霍尔集成电路

霍尔元件的结构及工作原理__霍尔集成电路霍尔元件是一种利用霍尔效应进行检测和测量的电子器件。

它的结构简单,主要由霍尔片、霍尔电源、输出电路和感应磁场组成。

一、霍尔片霍尔片是霍尔元件的核心部分,也是实现霍尔效应的关键元件。

它通常由n型半导体材料制成,采用非晶硅、晶硅或砷化镓等材料。

在霍尔片上面安装有电极,霍尔片的两侧还存在一个内部电源电压Vcc。

电源电压Vcc通过霍尔片产生的功耗供电,同时能够在霍尔片中建立电场,引起霍尔效应。

二、霍尔电源霍尔电源是为霍尔片提供所需电压的部分。

霍尔电源的作用是为霍尔片提供适当的电场。

霍尔电源通常由稳压电源组成,可以提供固定的电压,确保霍尔片的灵敏度和稳定性。

三、输出电路输出电路是将霍尔元件的输出信号转化为可用于测量或控制的电信号的部分。

它通常由运算放大器和滤波器等电子元件组成。

输出电路的作用是放大霍尔片的输出信号,并将其转换为适当的电压或电流信号,以便进行后续的处理。

四、感应磁场霍尔元件的工作原理是基于霍尔效应。

霍尔效应是指当电流通过一块载流子密度为n的导体时,在垂直于电流方向的磁场作用下,将在导体两侧的边界处产生一个电场,从而形成一个电势差,即霍尔电势差。

霍尔电势差的大小与磁感应强度、电流和导体的特定参数有关。

1. 在磁场存在时,电源电压Vcc产生电场,使得霍尔片内部形成一个电势差。

如果没有磁场作用,电势差为零。

2.当磁场作用在霍尔片上时,载流子受到洛伦兹力偏转,从而引发霍尔电势差。

3.霍尔电势差通过输出电路放大并转换为可测量或控制的电信号。

4.根据霍尔电势差的大小和方向,可以确定磁场强度和方向。

霍尔元件具有许多优点,如响应速度快、稳定性好、线性范围广等。

因此,它广泛应用于磁场检测、电流测量、电机控制、笔记本电脑、手机等电子设备中。

霍尔开关原理图

霍尔开关原理图

霍尔开关原理图霍尔开关是一种利用霍尔效应工作的传感器,它可以在磁场的作用下产生电压信号,从而实现对磁场的检测和测量。

在实际应用中,霍尔开关被广泛应用于汽车、电子设备、工业自动化等领域,起着重要的作用。

首先,我们来看一下霍尔开关的原理图。

霍尔开关的原理图主要由霍尔元件、电源、输出端等组成。

在电路中,霍尔元件是起到感应磁场并产生电压信号的关键部件。

电源则是为霍尔元件提供工作所需的电能,一般为直流电源。

输出端则是将霍尔元件产生的电压信号转化为可用的电信号输出,以便后续的控制和处理。

在实际的电路中,霍尔开关的原理图可以根据具体的应用需求进行调整和改进。

例如,在汽车领域中,霍尔开关可以用于检测发动机的转速,从而实现点火系统的精准控制。

在工业自动化领域中,霍尔开关可以用于检测传送带的运动状态,实现对生产线的自动控制。

因此,霍尔开关的原理图可以根据不同的应用场景进行定制化设计,以满足具体的功能需求。

除了原理图的设计,霍尔开关的工作原理也是非常重要的。

当有磁场作用于霍尔元件时,霍尔元件内部的载流子会受到偏转,从而在器件的侧面产生一定的电压信号。

这个电压信号与磁场的强度成正比,因此可以通过测量电压信号的大小来判断磁场的强弱。

同时,霍尔开关还可以根据磁场的极性来输出不同的电信号,实现对磁场极性的检测。

在实际的应用中,霍尔开关具有很多优点。

首先,它具有高灵敏度和快速响应的特点,可以实现对磁场的实时监测。

其次,霍尔开关具有良好的稳定性和可靠性,可以在恶劣的环境下正常工作。

此外,霍尔开关还具有体积小、功耗低、成本低等优点,非常适合集成在各种电子设备中。

总的来说,霍尔开关作为一种重要的传感器,在现代工业和科技领域发挥着重要的作用。

通过对霍尔开关的原理图和工作原理的深入理解,可以更好地应用和设计霍尔开关,满足不同领域的需求。

相信随着技术的不断发展,霍尔开关将会在更多的领域中得到应用,并发挥出更大的作用。

霍尔式开关原理

霍尔式开关原理

霍尔式开关原理今天来聊聊霍尔式开关原理。

你们知道吗?其实在我们日常生活中,有很多巧妙的技术在默默地工作着,霍尔式开关就是其中之一。

比如说,我们家里的某些智能设备,像那种一翻盖就亮屏或者一靠近就有反应的小电器,可能就用到了这个原理呢。

那霍尔式开关到底是啥原理呢?简单来说,霍尔效应是它的基础。

想象下有一条河流,河里的水就是电荷,正常情况下呢,这些水就按照原来的方向流。

现在,假如有一块魔法磁铁,靠近这条河流,河流中的水流就会发生偏转。

在霍尔元件里也是一样的,当有垂直于电流方向的磁场出现时,电荷的运动轨迹就会发生改变,这就导致在元件的一侧会积累更多的电荷,从而形成了一个电势差,我们把这个电势差就叫做霍尔电压。

有意思的是,霍尔式开关就能利用这个霍尔电压来进行工作。

当这个霍尔电压达到一定的值时,它就可以像一个开关一样,开启或者关闭电路。

打个比方吧,这就好比是你家里的门。

平时门是关着的(电路断开),当门口来了客人(磁场靠近,产生合适的霍尔电压),门就会打开(电路导通)。

说到这里,你可能会问,那这个霍尔式开关在实际生活中有啥用呢?可多着呢!像汽车的点火系统里,就用到了霍尔式传感器。

在发动机里,通过旋转的部件触发磁场的变化,霍尔式开关就能准确检测到这个变化,来控制点火时机。

是不是很神奇?老实说,我一开始也不明白霍尔效应和霍尔式开关怎么就联系起来了。

我就一直在想,为啥小小的磁场就能让电发生这样奇妙的变化呢?后来学习了一些物理知识才知道,这背后是洛伦兹力在起作用。

洛伦兹力让那些运动的电荷在磁场里发生了偏转,才有了霍尔电压。

不过,我们也要注意哦。

霍尔式开关虽然很方便,但它也有一些局限性。

比如说,它对磁场的强度和方向是有一定要求的,如果磁场太弱或者方向不合适,它可能就不能正常工作了。

我还在想,随着科技的发展,我们能不能利用这个原理开发出更多有趣又实用的东西呢?比如,制造出更加精准灵敏的物联网设备传感器之类的。

好啦,关于霍尔式开关原理我就分享到这儿啦,大家要是有什么想法,咱们可以一起讨论讨论呀。

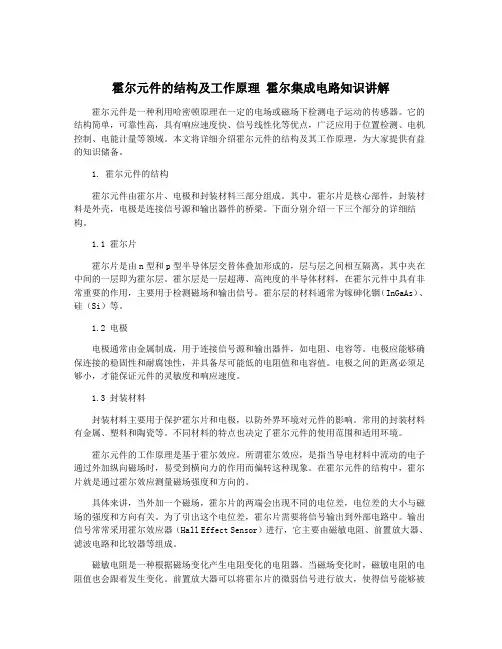

霍尔元件的结构及工作原理 霍尔集成电路知识讲解

霍尔元件的结构及工作原理 霍尔集成电路知识讲解

霍尔元件的结构及工作原理霍尔集成电路知识讲解霍尔元件是一种利用哈密顿原理在一定的电场或磁场下检测电子运动的传感器。

它的结构简单,可靠性高,具有响应速度快、信号线性化等优点,广泛应用于位置检测、电机控制、电能计量等领域。

本文将详细介绍霍尔元件的结构及其工作原理,为大家提供有益的知识储备。

1. 霍尔元件的结构霍尔元件由霍尔片、电极和封装材料三部分组成。

其中,霍尔片是核心部件,封装材料是外壳,电极是连接信号源和输出器件的桥梁。

下面分别介绍一下三个部分的详细结构。

1.1 霍尔片霍尔片是由n型和p型半导体层交替体叠加形成的,层与层之间相互隔离,其中夹在中间的一层即为霍尔层。

霍尔层是一层超薄、高纯度的半导体材料,在霍尔元件中具有非常重要的作用,主要用于检测磁场和输出信号。

霍尔层的材料通常为镓砷化铟(InGaAs)、硅(Si)等。

1.2 电极电极通常由金属制成,用于连接信号源和输出器件,如电阻、电容等。

电极应能够确保连接的稳固性和耐腐蚀性,并具备尽可能低的电阻值和电容值。

电极之间的距离必须足够小,才能保证元件的灵敏度和响应速度。

1.3 封装材料封装材料主要用于保护霍尔片和电极,以防外界环境对元件的影响。

常用的封装材料有金属、塑料和陶瓷等。

不同材料的特点也决定了霍尔元件的使用范围和适用环境。

霍尔元件的工作原理是基于霍尔效应。

所谓霍尔效应,是指当导电材料中流动的电子通过外加纵向磁场时,易受到横向力的作用而偏转这种现象。

在霍尔元件的结构中,霍尔片就是通过霍尔效应测量磁场强度和方向的。

具体来讲,当外加一个磁场,霍尔片的两端会出现不同的电位差,电位差的大小与磁场的强度和方向有关。

为了引出这个电位差,霍尔片需要将信号输出到外部电路中。

输出信号常常采用霍尔效应器(Hall Effect Sensor)进行,它主要由磁敏电阻、前置放大器、滤波电路和比较器等组成。

磁敏电阻是一种根据磁场变化产生电阻变化的电阻器。

当磁场变化时,磁敏电阻的电阻值也会跟着发生变化。

霍尔集成电路的原理与应用

霍尔集成电路的原理与应用

霍尔集成电路的原理与应用霍尔集成电路是霍尔元件与电子线路一体化的产品,它是由霍尔元件、放大器、温度补偿电路和稳压电路利用集成电路工艺技术制成的。

它能感知一切与磁有关的物理量,又能输出相关的电控信息,所以霍尔集成电路既是一种集成电路,又是一种磁敏传感器,它一般采用DIP或扁平封装。

一、霍尔集成电路的原理当将一块通电的半导体薄片垂直置于磁场中时,薄片两侧由此会产生电位差,此现象称为霍尔效应。

此电位差称为霍尔电势,电势的大小E=KIB/d,式中K是霍尔系数,d为薄片的厚度,I为电流,B为磁感应强度。

图1示出霍尔效应的原理:在三维空间内,霍尔半导体平板在XOY平面内,它与磁场方向垂直,磁场指向Y轴的方向,沿X轴方向通以电流I,由于运动的电荷与磁场的相互作用,结果在Z 轴方向上产生了霍尔电势E,一般其值可达几十毫伏。

为此,将霍尔元件与电子线路集成在一块约2mm*2mm的硅基片上,就做成了温度稳定性好、可靠性高的霍尔集成电路。

二、典型霍尔集成电路结构分析霍尔集成电路按输出方式可分为线性型和开关型,若按集成电路内部的有源器件可分为双极型和MOS型。

图2、图3分别示出了一种双极型霍尔集成电路内部的原理结构和逻辑结构,图2为开关型的,图3为线性型的。

在图2中IC内通过霍尔元件H的磁性检测反映为高低电平的输出。

V1、V2组成差分放大器,它将霍尔电势放大,其放大倍数约几十倍;V3、V4组成施密特触发器,它将放大的霍尔电势整形为矩形脉冲;V5、V6进一步对矩形脉冲缓冲放大;V7、V8为开路集电极输出管。

图2a中有两个输出端,这里之所以采用集电极开路输出结构,是因为它可以有较大的负载能力,且易于与不同类型的电路接口,但亦有部分霍尔集成电路采用发射极开路输出形式,如图2b、2c所示。

图3所示是线性霍尔集成电路的内部结构,其输出电压能随外加磁场强度的变化而连续变化,其输出变化曲线一般如图4所示。

它的特点是灵敏度高,输出动态范围宽、线性度好。

育儿知识:霍尔开关电路

育儿知识:霍尔开关电路

霍尔开关电路现在针对电路问题呢,不再是随随便便的了,国家根据电路呢出台了一项新政策了,要合理的使用电路问题哦,不然被抓到的话轻则拘留查看,重则是要坐牢的,所以大家针对线路问题一定要小心谨慎了,那么今天来说一下霍尔开关电路问题吧。

霍尔开关霍尔开关(Hall switch)又称霍尔数字电路,是一种新型的电器配件,由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成,具有无触点、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封灌成一体化,能在各类恶劣环境下可靠的工作。

该电路由于具有高达400 mA 的负载能力,并且是互补型输出,因此,它是无刷风扇最理想的器件。

霍尔开关电路原理1、霍尔效应说的是当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差的现象,两端具有的电位差值称为霍尔电势U,其表达式为:U=KIB/d式中,K为霍尔系数,I为薄片中通过的电流,B为外加磁场的磁感应强度,d是薄片的厚度。

霍尔开关属于有源磁电转换器件,它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,可方便的把磁输入信号转换成实际应用中的电信号,同时,又可满足工业场合实际应用中易操作和可靠性的要求。

2、在外磁场的作用下,当磁感应强度超过导通阈值BOP 时,霍尔电路输出管导通,输出低电平。

之后B 再增加,电路仍保持导通态。

若外加磁场的B 值降低到BRP 时,输出管截止,输出高电平。

我们称BOP 为工作点,BRP为释放点,BOP-BRP=BH 称为回差。

回差的存在使开关电路的抗干扰能力增强。

上述呢就是小编根据霍尔开关电路,总结出来的相对资料了。

那么大家是不是对这一霍尔开关电路有了新的认知呢,小编呢是真的大开眼界了,怪不得线路要好好的调整了,有些人很可能根据这一原理偷电啊,这样方便了自己却损失了良心。

突然胃痛怎么快速缓解有时候一些人会突然发生胃痛的现象,其实胃痛疾病是很常见的,所以说当出现胃痛的时候,也一定要掌握他的一些快速缓解方法,因为这样的话才能给自己减轻病痛。

全方位解析霍尔开关原理电路及失效检测

全方位解析霍尔开关原理电路及失效检测

全方位解析霍尔开关原理电路及失效检测霍尔开关是一种基于霍尔效应的电子开关。

它利用在磁场作用下,载流子在导体中运动时产生的电场,从而实现开关的闭合与断开。

霍尔开关具有灵敏度高、响应速度快、使用寿命长等特点,广泛应用于自动控制、电机控制、磁条感应等领域。

霍尔开关原理电路如下:霍尔元件本质上是一个晶体管,由霍尔电压源(Vdd)、霍尔片(Hall Element)、电流限制电阻(RL)和输出端口(OUT)组成。

当无外加磁场作用时,霍尔片两侧的电场力线平衡,输出电压为0V。

一旦施加磁场,由于霍尔片两侧电势差的存在,将会在OUT端产生一定的输出电压。

霍尔开关的电路原理是:当磁场作用于霍尔元件时,霍尔片两侧会产生电势差,并在OUT端产生一个输出电压。

根据磁场的方向和强度不同,输出电压也会有所变化。

而通过对输出电压的检测,可以获得磁场信息,并作为信号控制其他元器件的开关状态。

失效检测是对霍尔开关进行可靠性检测的一项重要任务。

常见的失效检测方法包括以下几种:1.磁场失效检测:通过检测霍尔元件周围是否存在磁场来验证霍尔开关的正常工作。

可以使用磁铁或磁场发生器等设备来产生磁场,并对霍尔开关的输出进行检测。

如果输出电压没有明显变化,可能表示霍尔开关失效。

2.输出电压检测:通过对霍尔开关输出电压进行检测来判断其是否正常工作。

可以使用示波器、电压表等设备对输出电压进行实时监测,并对其进行分析和比较。

如果输出电压超过或低于一定范围,可能表示霍尔开关失效。

3.响应速度检测:霍尔开关响应速度是其正常工作的重要参数之一、可以通过对霍尔开关施加短脉冲激励,然后对输出响应时间进行检测来评估其是否正常工作。

如果响应时间明显延迟或超出规定范围,可能表示霍尔开关失效。

4.温度特性检测:霍尔开关的温度特性对其工作性能和可靠性有一定影响。

可以在不同温度下测试霍尔开关的输出电压和响应时间,并根据测试结果评估其温度特性。

如果输出电压或响应时间在不同温度下有明显变化,可能表示霍尔开关失效。

霍尔开关工作原理与的应用

霍尔开关工作原理与的应用

霍尔开关工作原理与的应用霍尔开关是一种基于霍尔效应工作的触发开关设备,可以用于侦测磁场的存在和强度。

它的工作原理是基于霍尔效应,即当电流通过导体时,在垂直于电流方向的空间中产生一定方向的电场,这个现象被称为霍尔效应。

霍尔开关利用电流通过导体时产生的电场,结合磁场的作用,来开关电路。

霍尔开关一般由霍尔传感器和驱动电路组成。

其中,霍尔传感器是基于半导体材料的元件,主要由霍尔片、增益电路和输出电路组成。

当一个与磁场相连的导体通过霍尔传感器时,传感器会感知到磁场的存在,从而改变输出电路中的电压。

驱动电路则用来根据传感器的输出制动电路和控制电路。

霍尔开关的应用非常广泛。

以下是几个常见的应用领域:1.电动车辆:在电动车辆的电机控制系统中,霍尔开关用于检测电机转子的位置和速度,从而实现电机的准确控制。

2.工业自动化:在工业自动化系统中,霍尔开关被广泛用于检测物体的位置、距离或运动状态,从而实现自动控制和调节。

3.家用电器:在一些家用电器中,如洗衣机、电风扇等,霍尔开关常常用于检测电机的转速和运行状态,同时也用于检测门窗的开关状态,实现智能控制。

4.汽车领域:在汽车的车速传感器中,一种常用的方法是使用霍尔开关,根据车轮的旋转来测量车辆的速度。

5.安全系统:在安全系统中,霍尔开关被用于检测门窗和其他开关设备的状态,从而实现报警和安全保护。

6.风力发电:风力发电机组中的转子位置控制和风向传感器常常使用霍尔开关来实现。

7.医疗设备:在医疗设备中,霍尔开关被用于检测生物体的运动状态,从而实现高精度的控制和监测。

总结起来,霍尔开关通过利用霍尔效应实现对磁场的侦测,可以在很多领域中用于检测位置、速度、转速等参数,从而实现对设备和系统的控制。

随着技术的不断进步,霍尔开关的应用范围将会更加广泛。

全方位解析霍尔开关原理电路及失效检测

全方位解析霍尔开关原理电路及失效检测

全方位解析霍尔开关原理电路及失效检测霍尔开关是一种基于霍尔效应的传感器,用于检测磁场的存在或强度。

它由霍尔元件、电源、输出电路和保护电路组成。

本文将从原理、电路设计和失效检测等方面对霍尔开关进行全方位解析。

1.霍尔效应原理:霍尔效应是描述在磁场作用下,电流通过导体时会产生电位差(霍尔电压)的现象。

在霍尔开关中,霍尔元件是关键部分,它通常由半导体材料制成,并置于一个磁场中。

当磁场施加在霍尔元件上时,通过霍尔元件的电流会引起一个垂直于电流和磁场的电压差。

这个电压差可以被检测到,并用作开关触发信号。

2.霍尔开关基本电路:霍尔开关通常由以下几部分组成:霍尔元件、电源、输出电路和保护电路。

-霍尔元件:霍尔元件一般由一个永久磁体和一个霍尔传感器组成。

当磁场变化时,霍尔元件会产生不同的输出信号。

-电源:电源用于为霍尔元件提供工作电压。

一般情况下,霍尔元件需要直流电源。

-输出电路:输出电路负责将霍尔元件产生的电压信号转换为开关信号。

当磁场强度超过一些阈值时,输出电路会触发开关状态。

-保护电路:保护电路用于保护霍尔元件免受电磁干扰和静电放电等因素的影响。

3.霍尔开关失效检测:霍尔开关的失效通常指的是输出电路无法正确检测到磁场变化。

常见的失效原因有以下几种:-电源故障:如果电源供电不稳定或存在电压波动,霍尔元件可能无法正常工作。

-磁场干扰:周围的强磁场或静电场可能干扰霍尔元件的正常工作。

为了避免磁场干扰,通常需要在设计中加入适当的屏蔽措施。

-霍尔元件损坏:由于霍尔元件制造质量不佳或外力碰撞等原因,霍尔元件可能会损坏。

-连接线路故障:如果连接线路存在接触不良、开路或短路等问题,霍尔开关的工作也会受到影响。

为了检测霍尔开关的失效,可以采取以下措施:-定期检查电源电压是否稳定。

-为霍尔开关设置适当的屏蔽以防止磁场干扰。

-定期检查霍尔元件是否有损坏,如发现问题应及时更换。

-检查连接线路是否正常,并确保连接可靠。

总结:霍尔开关是一种常用的传感器,在工业自动化和电子设备中具有广泛的应用。

霍尔开关的原理

霍尔开关的原理

霍尔开关的原理
霍尔开关是一种基于霍尔效应的电子器件,用于检测或控制磁场。

它由可以感应磁场的霍尔元件以及相关的电子电路组成。

霍尔元件常见的构造是将半导体材料沿一条边加上P型材料,另一条边加上N型材料,通过正负两侧的电流引脚控制电流
的流动。

当磁场垂直于元件的表面时,电子在材料中运动时会受到磁力的作用,导致霍尔元件两边的载流子在水平方向上堆积,形成一个电场。

这个电场在垂直方向上会产生一个电压,即霍尔电压,其大小与磁场的强度成正比。

当磁场不存在时,霍尔元件两边的电场是平衡的,霍尔电压为零。

但当有磁场存在时,电场会发生失衡,导致霍尔电压的出现。

这个霍尔电压可以被相应的电子电路检测到,从而实现对磁场的感应。

具体的电子电路可以根据需要将霍尔电压转换为数字信号或模拟信号,以实现不同的功能。

因为霍尔开关对磁场的响应速度快、结构简单、寿命长等特点,被广泛应用于工业控制、电子设备以及汽车领域。

例如,它可以用于检测电机的运转状态、测量电流、接近开关等应用场景,在这些场景中,只需要一个外加磁场就能实现传感器的工作。

总之,霍尔开关的原理是基于霍尔效应,通过感应磁场产生的霍尔电压来实现对磁场的检测或控制。

它具有简单可靠、快速响应等特点,在现代电子设备和工业控制中起着重要的作用。

开关霍尔工作原理

开关霍尔工作原理

开关霍尔工作原理
嘿,朋友们!今天咱来唠唠开关霍尔工作原理这个神奇的玩意儿。

你想啊,这开关霍尔就像是一个特别机灵的小卫士。

它能敏锐地感知周围的磁场变化,就好比我们能感觉到天气变冷变热一样。

当有磁场靠近它的时候,它就会立刻做出反应,这反应可迅速啦!
想象一下,这开关霍尔就像是一个站在门口的守卫,磁场就像是来拜访的客人。

客人一来,守卫马上就知道了,然后就会发出信号,告诉其他部分该干啥。

这信号呢,就像是守卫喊出的一句话,让整个系统都能明白发生了什么事儿。

它的工作原理其实也不难理解。

里面有一些特殊的材料和结构,这些东西就像是小卫士的眼睛和耳朵,能准确地捕捉到磁场的一举一动。

然后,通过一些巧妙的设计和机制,把磁场的信息转化成电信号,就好像把客人的特征转化成一句话一样。

咱平时用的好多电子设备里都有开关霍尔的身影呢!比如说一些智能小玩具,它们能根据磁场的变化做出各种有趣的动作,这可多亏了开关霍尔这个小机灵鬼。

还有一些电器设备,通过开关霍尔来控制开关,让它们能更智能地工作。

你说神奇不神奇?这小小的东西,却有着大大的作用。

它就像是一个默默工作的小英雄,虽然我们平时可能不太注意到它,但它却一直在为我们的生活提供便利呢!
而且啊,开关霍尔的稳定性还特别高。

就像一个可靠的朋友,不管啥时候你找它,它都能给你准确的回应,不会出错。

它也不挑环境,不管是热一点还是冷一点,它都能照常工作,一点都不娇气。

总之呢,开关霍尔工作原理就是这么有趣又实用。

它让我们的生活变得更加智能和便捷,真的是科技的小魔法呀!咱可得好好珍惜这个小家伙带来的好处,不是吗?。

开关型霍尔集成电路的判别及应用

开关型霍尔集成电路的判别及应用

开关型霍尔集成电路的判别及应用
霍尔集成电路最常用的就是开关型霍尔集成电路。

图1就是典型的一种。

测量开关型霍尔集成电路可按图2搭一个电路,电源可选4.5~24V,本电路选6V。

把万用表拨在直流10V挡。

因霍尔集成电路为集电极开路输出,所以测试时,应加一个1~2K的电阻。

平时输出端3脚和地2脚为高电平(接近电源电压),当用一小磁铁(可用10mm*10mm*15mm的永久磁铁,也可把坏的铁氧体永磁扬砸下一小块)靠近霍尔集成电路有数字的一面时,如果电压表指针降到0.15V左右时,说明霍尔集成电路是好的。

如果当小磁铁已接触到霍尔集成电路有字的一面时,电压表指示仍不下降,可把磁铁的磁极调一下再试(本电路所示霍尔集成电路是磁铁N 极靠近时输出低电平),如果电压表指示下降到0.15V左右,说明霍尔集成电路是好的,否则说明霍尔集成电路是坏的。

图3是用霍尔集成电路控制继电器的应用电路,当小磁铁靠近霍尔集成电路时,继电器吸合。

图4是公共汽车关门指示电路。

当门1、门2都关上时(磁铁靠近霍尔集成电路),或非门输出高电平,VT1导通,绿灯亮,司机可以开车。

否则,红灯亮。

霍尔集成电路

霍尔集成电路
单端输出传感器:三端器件
双端输出传感器:8脚双列直插封装元件
UGN-3501T
是一种塑料扁平封装的三端元件,它有T、U两种 型号,T型与U型的区别仅是厚度的不同,T型厚 度为2.03mm,U型厚度为1.54mm。
UGN-3501M
双端输出线形集成电路UGN-3501M采用8脚封装。1、 8两脚为输出,5、6、7三脚之间接一个电位器, 对不等位电动势进行补偿。
线性型霍尔特性
右图示出了具有双 端差动输出特性的线性 霍尔器件的输出特性曲 线。当磁场为零时,它 的输出电压等于零;当 感受的磁场为正向(磁 钢的S极对准霍尔器件 的正面)时, 输出为 正;磁场反向时,输出 为负。
请画出线性范围
(2)开关型
开关型霍尔集成电路是将霍尔元件、稳压 电路、放大器、施密特触发器、OC门(集电极开 路输出门)等电路做在同一个芯片上。当外加磁 场强度超过规定的工作点时,OC门由高阻态变为 导通状态,输出变为低电平;当外加磁场强度低 于释放点时,OC门重新变为高阻态,输出高电平。 较典型的开关型霍尔器件如UGN3020等。
开关型霍尔集成电路的史密特输出特性
回差越大, 抗振动干扰能 力就越强。
当磁铁从远到近地接近霍尔IC,到多少特斯拉 时输出翻转?当磁铁从近到远地远离霍尔IC,到多 少特斯拉时输出再次翻转?回差为多少特斯拉?相 当于多少高斯(Gs)?
开关型霍尔集成电路 的外形及内部电路
Vcc
霍尔 元件
施密特 触发电路
OC门
双端输入、
.单端输出运放
工作原理:
当放大后的电压UO大于施密特触发器“开启”
阈值电压时,施密特整形电路翻转,输出高电平, 使V导通,这种状态我们称之为开状态。当磁场减

霍尔开关集成电路S18

霍尔开关集成电路S18

符号
最小值
尺寸/mm 典型值
最大值
A
2.9
3.0
3.1
Ь
0.44
Ь1
0.38
0.39
0.56
C
0.36
0.38
0.51
D
3.9
4.0
4.1
е
2.54
е1
1.27
E
1.42
1.52
1.62
S
0.75
L
13.5
14.5
15.5
L1
1.6
θ1

θ2

θ3
45°
θ4

-5-
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378 霍尔开关集成电路 S18
◆ 概述
S18 是由电压调整器,霍尔电压产生器,差分放大器,施密特触发器所组成的磁敏传感 电路,能将输入的磁感应强度转化成数字电压讯号。
◆ 特点
1. 灵敏度高 2. 工作电压范围宽:3.5V-18V 3. 开关速度快,无瞬间抖动 4. 工作频率范围宽(0~100KHz) 5. 集电极开路输出 6. 更小封装尺寸:TO-92S
◆ 典型应用
1. 直流无刷电机 2. 无触点开关 3. 位置检测 4. 转速检测 5. 隔离检测 6. 安全报警装置
◆ 功能框图
1,电源 V cc
3,输出 V o
2,地 GND
-1-
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378
◆ 管脚定义
S18
1. Vcc 2. Vss 3. DO

霍尔集成电路原理及应用

霍尔集成电路原理及应用

霍尔集成电路原理及应用霍尔集成电路原理及应用在一个结晶片中形成有霍尔传感器及放大并控制其输出电压的电路而具有磁场─ 电气变换机能的固态组件称为霍尔集成电路。

霍尔集成电路外观构造如图2-19 所示,具有与树脂封闭型晶体管、集成电路等相同的构造,即多半呈现在大小5mm 见方、厚3mm 以下的角形或长方形板状组件上附设四根导线的构造。

导线系由金属薄片所形成,各个金属薄片上均附有半导体结晶片(通常为硅芯片),而在结晶体中利用集成电路技术形成有霍尔传感器及信号处理电路。

为防止整个组件性能的劣化,通常利用树脂加以封闭,另外为了使磁场的施加容易起见,其厚度也尽量减薄。

图8 霍尔集成电路的构造霍尔集成电路作用原理磁场强度可利用形成在结晶片的一部份的霍尔传感器变换成电气信号(参照前述霍尔传感器的作用原理)。

结晶通常使用半导体硅,霍尔传感器的磁场灵敏度为10~20mV/K.Oe。

此信号经形成在同一结晶中的信号处理电路放大后,作为适合所定目的的信号电压被取出。

通常四根导线中的两根连接于一方接地的电源,而从剩下的两根的一根取出正极性的信号电压,并从另一根取出负极性的信号电压。

霍尔传感器的输入电阻通常需符合信号处理电路的电源,以便可利用定电压使用霍尔传感器。

此时组件的输出电压不管在N 型或P 型均无大差异。

又因输出电压与电子或正孔的移动度成正比,故温度特性也应该尽量保持一定,这是与单体霍尔传感器不同的地方。

霍尔集成电路种类:依输出信号的性质加以分类时如表1所示。

如图9所示,线性型(Linear type)霍尔集成电路可以获得与磁场强度成正比的输出电压。

磁场灵敏度虽然可利用电路的放大度加以调节,但在高灵敏度时,比例范围会变窄(虽电源5V 使灵敏度达到10mV/Oe,但比例范围在500Oe以下)。

表1 依输出电压分类时的种类(a)线性型 (b)开关型图9 霍尔集成电路的输出特性开关型霍尔集成电路可在一定范围的磁场中获得ON-OFF的电压,此开关型对磁场的磁滞(Hysteresis)现象,乃是为使开关动作更为霍尔集成电路线性型确实起见而故意如此设计的。

霍尔集成电路的原理与应用

霍尔集成电路的原理与应用

霍尔集成电路的原理与应用霍尔集成电路是霍尔元件与电子线路一体化的产品,它是由霍尔元件、放大器、温度补偿电路和稳压电路利用集成电路工艺技术制成的。

它能感知一切与磁有关的物理量,又能输出相关的电控信息,所以霍尔集成电路既是一种集成电路,又是一种磁敏传感器,它一般采用DIP或扁平封装。

一、霍尔集成电路的原理当将一块通电的半导体薄片垂直置于磁场中时,薄片两侧由此会产生电位差,此现象称为霍尔效应。

此电位差称为霍尔电势,电势的大小E=KIB/d,式中K是霍尔系数,d为薄片的厚度,I为电流,B为磁感应强度。

图1示出霍尔效应的原理:在三维空间内,霍尔半导体平板在XOY平面内,它与磁场方向垂直,磁场指向Y轴的方向,沿X轴方向通以电流I,由于运动的电荷与磁场的相互作用,结果在Z 轴方向上产生了霍尔电势E,一般其值可达几十毫伏。

为此,将霍尔元件与电子线路集成在一块约2mm*2mm的硅基片上,就做成了温度稳定性好、可靠性高的霍尔集成电路。

二、典型霍尔集成电路结构分析霍尔集成电路按输出方式可分为线性型和开关型,若按集成电路内部的有源器件可分为双极型和MOS型。

图2、图3分别示出了一种双极型霍尔集成电路内部的原理结构和逻辑结构,图2为开关型的,图3为线性型的。

在图2中IC内通过霍尔元件H的磁性检测反映为高低电平的输出。

V1、V2组成差分放大器,它将霍尔电势放大,其放大倍数约几十倍;V3、V4组成施密特触发器,它将放大的霍尔电势整形为矩形脉冲;V5、V6进一步对矩形脉冲缓冲放大;V7、V8为开路集电极输出管。

图2a中有两个输出端,这里之所以采用集电极开路输出结构,是因为它可以有较大的负载能力,且易于与不同类型的电路接口,但亦有部分霍尔集成电路采用发射极开路输出形式,如图2b、2c所示。

图3所示是线性霍尔集成电路的内部结构,其输出电压能随外加磁场强度的变化而连续变化,其输出变化曲线一般如图4所示。

它的特点是灵敏度高,输出动态范围宽、线性度好。

霍尔开关的原理及应用

霍尔开关的原理及应用

霍尔开关的原理及应用霍尔效应的原理霍尔效应是指当通过一段导体中存在电流时,在该导体的两侧施加垂直于电流方向的磁场时,会在纵向产生电势差的现象。

这种效应是由霍尔效应元件中的霍尔元件产生的。

霍尔元件是一种特殊的半导体器件,其核心是一段有载流的导体,被称为霍尔片。

霍尔效应的原理基于磁场的作用力。

当导体中的电子受到磁场作用时,会偏离原本的路径,造成电子的聚集或分离,进而产生电势差。

这种电势差称为霍尔电压,通常表示为V_H。

霍尔电压的大小与导体长度、电流大小、磁感应强度等因素相关。

霍尔开关利用了霍尔效应的原理。

当有物体靠近霍尔开关时,会引起磁场的变化,进而改变霍尔开关中的磁感应强度。

根据霍尔电压的变化,我们可以检测到物体的位置、速度或其他相关信息。

霍尔开关的应用1. 磁场检测霍尔开关常用于磁场检测。

通过磁场的变化,我们可以利用霍尔开关来检测物体的位置、接近或离开状态。

例如,可以将霍尔开关用于车辆停车系统中,当车辆接近停车位时,霍尔开关会检测到磁场的变化,从而触发停车系统的操作。

2. 安全装置霍尔开关也被广泛应用于安全装置中。

例如,可以将霍尔开关安装在机械设备中,当设备运行时,霍尔开关会通过检测磁场的变化来监测设备的运转状态。

如果设备发生异常或故障,磁场的变化会被霍尔开关检测到,从而触发安全装置进行保护操作。

3. 电子设备霍尔开关在电子设备中也有广泛的应用。

例如,手机的翻盖式保护套就是利用霍尔开关来实现的。

当手机盖子关闭时,霍尔开关会检测到磁场的变化,并触发手机进入待机状态。

这种应用使得手机的休眠功能更加智能化,可以节省电量。

4. 汽车行业在汽车行业中,霍尔开关的应用非常广泛。

例如,车速传感器就是采用了霍尔开关的原理。

车速传感器通过检测车轮旋转时产生的磁场的变化来测量车辆的速度。

同时,霍尔开关还可以用于汽车引擎的点火系统中,检测引擎的转速。

5. 智能家居随着智能家居技术的发展,霍尔开关也逐渐应用于智能家居中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

123
◆ 极限值
参数 电源电压 磁感应强度 输出反向击穿电压 输出负载电流 工作温度范围 储存温度范围
符号 Vcc B Vce IOL TA TS
量值 25 不限 45 25
-20~85 -55~150
单位 V mT V mA ℃ ℃
◆ 电特性(Vcc=12V,Ta=25℃)
项目
符号
测试条件
电源电压
VCC
输出低电平电压 Vout
输出高电平电流 IOFF
电源电流
ICC
Iout=25mA B>BOP
Vce=30V B<BRP
VCC=25V B<BRP
最小值 典型值 最大值 单位
3.5
-
18
V
-
320
450 mV
-
<0.2
10
uA
1.5
3.0
6
mA
-2-
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378 霍尔开关集成电路 S18
◆ 概述
S18 是由电压调整器,霍尔电压产生器,差分放大器,施密特触发器所组成的磁敏传感 电路,能将输入的磁感应强度转化成数字电压讯号。
◆ 特点
1. 灵敏度高 2. 工作电压范围宽:3.5V-18V 3. 开关速度快,无瞬间抖动 4. 工作频率范围宽(0~100KHz) 5. 集电极开路输出 6. 更小封装尺寸:TO-92S
◆ 磁特性 VCC=3.5~18V
参数
符号
最小
典型
最大
单位
工作点
BOP
-
-
9
mT
释放点
BRP
1
-
-
mT
迟滞宽度
BH
2.53.5Fra bibliotek4.5
mT
注:磁场 S 极面对标志面时,B 为“正”
BH
DO
12
10 OFF
OP
8
6
4
2
RP
ON
-10 0 10
B(GS)
磁场强度(高斯)
◆ 封装形式、尺寸及感应窗口图
感应位置图
◆ 典型应用
1. 直流无刷电机 2. 无触点开关 3. 位置检测 4. 转速检测 5. 隔离检测 6. 安全报警装置
◆ 功能框图
1,电源 V cc
3,输出 V o
2,地 GND
-1-
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378
◆ 管脚定义
S18
1. Vcc 2. Vss 3. DO
符号
最小值
尺寸/mm 典型值
最大值
A
2.9
3.0
3.1
Ь
0.44
Ь1
0.38
0.39
0.56
C
0.36
0.38
0.51
D
3.9
4.0
4.1
е
2.54
е1
1.27
E
1.42
1.52
1.62
S
0.75
L
13.5
14.5
15.5
L1
1.6
θ1

θ2

θ3
45°
θ4

-5-
-3-
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378
◆ 封装形式、尺寸
封装材料为塑料,封装形式为 TO-92S,尺寸如下图所示
θ3 S E
θ4 D
θ1 θ2
A
Ь
L1
L
Ь1
C
е1 e
-4-
金华舒芯微电子有限公司
Tel:0579-82262368 fax:0579-82262378
相关文档
最新文档
