室外给水管沟及井室安装

室外给水管道安装方案

室外给水管道安装方案引言室外给水管道安装是一个重要的工程，涉及到供水系统的建设和维护。

本文将详细介绍室外给水管道安装的方案，包括材料选择、管道布置、施工步骤等内容，以确保安装的可靠性和高效性。

材料选择在进行室外给水管道安装之前，首先需要选择合适的材料。

以下是常见的几种供水管道材料：1.PVC管道：PVC（聚氯乙烯）是一种常用的管道材料，具有耐用、价格便宜等优点。

在正常使用条件下，PVC管道有很长的使用寿命，并且抗腐蚀。

2.HDPE管道：HDPE（高密度聚乙烯）具有优良的耐腐蚀性和高强度，适用于各种户外环境。

它的柔韧性也使得施工更加方便，并且能够适应地面的变化。

3.钢管：钢管是一种传统的管道材料，具有高强度和耐用性，适用于较大的供水系统。

但是，由于钢管容易被腐蚀，需要进行防腐处理。

4.铸铁管：铸铁管是一种坚固耐用的管道材料，尤其适用于供水系统的主干管道。

它的主要优点是耐高压和耐腐蚀。

在选择材料时，需要考虑以下因素：•预算：根据预算来选择最合适的材料。

•使用环境：根据供水环境的特点，选择耐腐蚀、耐高压等特性的材料。

•工期：不同材料的施工周期不同，根据工期来选择适合的材料。

管道布置在进行室外给水管道安装时，合理的管道布置可以提高供水系统的效率和可靠性。

以下是几个需要考虑的要点：1.管道排布：根据实际情况和设计要求，合理安排供水管道的路线，确保最短的供水距离和最小的管道压力损失。

2.管道直径：根据供水量和管道长度等因素，合理选择管道的直径，以确保足够的供水流量。

3.井口设置：在管道布置中，需要设置井口来方便进行检修和维护。

井口的数量和位置需要根据实际情况确定。

4.阀门和阀门井：在供水管道中设置适量的阀门和阀门井，以便于对供水系统进行控制和调节。

施工步骤室外给水管道的安装需要经过以下几个基本步骤：1.方案设计：根据项目要求，制定室外给水管道的安装方案，包括材料选择、管道布置、施工计划等。

2.地面准备：在施工前，需要对地面进行准备工作，包括清理、平整等。

管沟及井室施工技术规范

管沟及井室施工技术规范9.4.1 施工准备1 技术准备(1) 所有安装项目的设计图纸已具备，并且已经过图纸会审和设计交底。

(2) 施工方案已编制。

(3) 施工技术人员向班组做了图纸和施工技术交底。

2 材料准备水泥，砂子，石子，白灰，水，土。

3 主要机具(1) 挖掘机、水泵、抽水泵、翻斗车、搅拌机。

(2) 镐、铁锹、大锤、手锤、钢钎、撬棍、木板、木桩、小白线、水桶、手推车。

(3) 水准仪、经纬仪、水平尺、钢盘尺、钢卷尺。

4 作业条件(1) 施工人员认真熟悉图纸，了解管道分布情况，掌握设计要求，清除管道施工区域内的地上障碍物。

(2) 摸清地下是否有高、低压电线、电缆、水道、煤气及其他管道，并明确位置，认真妥善处理好。

(3) 管道施工区域内的地面要进行清理。

杂物、垃圾弃出场外指定地点。

(4) 在饮用给水管线附近的厕所、粪坑、污水坑和棺木等，应在开工前迁至卫生管理机关同意的地方。

将脏物清除干净后进行消毒处理，方可将坑填实。

9.4.2 材料质量控制1 材料质量控制应符合本标准第3.2节“材料设备管理”。

2 水泥、砂子、石子、砂浆、混凝土的控制应符合《混凝土结构工程施工技术标准》ZJQ08—SGJB 204—2005的要求。

9.4.3 施工工艺9.4.3.1 工艺流程管道线路测量、定位→降水、排水→沟槽开挖→管道基础施工→井室砌筑→回填土9.4.3.2 施工要点1 管道线路测量、定位(1) 测量之前先找好当地准确的永久性水准点。

在测量过程中，沿管道线路应设临时水准点，并与固定水准点相连。

(2) 临时水准点设在稳固和僻静之处，尽量选择永久性建筑物，距沟边大于10m。

其精确度不应低于Ⅲ级，在居住区外的压力管道则不低于Ⅳ级。

水准点闭合差不大于 4mm/km。

(3) 测定出管道线路的中心线和转弯处的角度，使其与当地固定的建筑物（房屋、树木、构筑物等）相连。

(4) 若管道线路与地下原有构筑物有交叉，必须在地面上用特别标志表明其位置。

给水管道工程隐蔽验收记录

给水管道工程隐蔽验收记录本文记录了两个给水管道工程的隐蔽验收记录。

第一个工程是在省特种设备安全监督检验与操作培训实验基地进行的给水管道及配件安装分项工程，采用了薄壁不锈钢管，管径小于DN100时采用环压式连接，大于DN100时采用沟槽连接。

给水立管穿楼板处设有套管。

管道安装后进行水压试验，并在运行前进行冲洗、消毒。

隐蔽部位为三层吊顶内，包含了多条不同管径的给水管道，安装平整牢固，间距符合规范要求。

经检查，符合设计及规范要求，质量合格，同意隐蔽，可以进行下道工序施工。

第二个工程是在XXX进行的给水管道及配件安装分项工程。

同样采用了薄壁不锈钢管，管径小于DN100时采用环压式连接，大于DN100时采用沟槽连接。

给水立管穿楼板处也设有套管。

管道安装后进行水压试验，并在运行前进行冲洗、消毒。

隐蔽部位为十七层吊顶内，包含了一条DN40管径的给水管道，安装平整牢固，间距符合规范要求。

经检查，符合设计及规范要求，质量合格，同意隐蔽，可以进行下道工序施工。

本文记录了给水管道工程的隐蔽验收情况。

根据规范要求，冷水管道采用薄壁不锈钢管，并进行水压试验和冲洗、消毒。

管道的支、吊架安装平整牢固，其间距符合规范GB中第3.3.8条的规定。

隐蔽部位为二十一层吊顶内薄壁不锈钢管给水主管管道安装。

给水管道采用环压式连接，DN40-30米，水平给水管道泄水坡度为2‰-5‰。

经检查，管道的材质、规格、连接方式、安装位置、坡向坡度、阀门安装、支、吊架的设置、管道的水压试验等均符合设计及规范要求。

验收人认为，本次隐蔽验收符合设计及规范要求，质量合格，同意隐蔽，可以进行下道工序施工。

经检查，本次给水管道工程的材质、规格、连接方式、安装位置、坡向坡度、阀门安装、支、吊架设置及水压试验等均符合设计及规范要求。

隐蔽部位为二十三层吊顶内薄壁不锈钢管给水主管管道安装，管道采用环压式连接，DN50-10米，DN40-25米，DN25-26米，水平给水管道泄水坡度为2‰-5‰。

室外给水管沟及井室工程检验批质量验收记录

室外给水管沟及井室工程检验批质量验收记录项目名称：室外给水管沟及井室工程验收记录编号：xxxxx验收日期：xxxx年xx月xx日施工单位：xxxxxx公司验收单位：xxxxxx公司一、工程概况：本次工程是针对室外给水管沟及井室进行施工，并进行质量验收，验收范围包括管沟基础、管道铺设、井室建设、管道连接等。

二、验收内容及结果：1.管沟基础验收：(1)基础填土材料：经验收部门测试，填土材料符合设计和施工要求，无杂物混合，无明显沉降现象。

验收结果：合格。

(2)基础压实：经压实测试，基础压实度达到设计要求，无明显松散现象。

验收结果：合格。

(3)基础排水：经检测，基础排水系统正常运行，无积水现象。

验收结果：合格。

2.管道铺设验收：(1)管道质量：经抽样检测，铺设管道材料符合相关国家标准，无明显变形、裂纹和破损。

验收结果：合格。

(2)管道连接：经检测，管道连接牢固，无明显渗漏和漏水现象。

验收结果：合格。

(3)管道坡度：经测量，管道坡度符合设计要求，保证正常排水。

验收结果：合格。

3.井室建设验收：(1)井室结构：经抽样检测，井室结构牢固，无明显裂缝和变形。

验收结果：合格。

(2)井室通风：经检测，井室通风系统正常运行，保证室内空气流通。

验收结果：合格。

4.管道连接验收：(1)管道连接材料：经验收部门测试，管道连接材料符合施工要求，无杂质混入，无明显损坏和缺陷。

验收结果：合格。

(2)管道连接牢固程度：经检测，管道连接牢固，无松动现象，保证正常供水流畅。

验收结果：合格。

三、存在的问题及整改措施：在验收过程中，发现以下问题：1.部分管道连接处存在微小渗漏现象，需要进行修补处理。

整改措施：对存在渗漏的管道连接处进行重新密封，确保连接牢固，防止漏水。

2.井室通风系统存在一定程度的堵塞现象，导致通风效果不佳。

整改措施：对井室通风系统进行清理和维修，保证通风畅通。

三、验收结论：根据上述检验批次的质量验收结果和存在问题的整改措施，我们认为该室外给水管沟及井室工程整体质量达到验收标准，并符合设计要求和施工规范。

室外给水管沟及井室检验批质量验收记录

室外给水管沟及井室检验批质量验收记录项目名称：室外给水管沟及井室建设项目验收日期：xxxx年xx月xx日验收人员：xxxx一、项目概况1.1项目名称：室外给水管沟及井室建设项目。

1.2 项目位置：xxxx。

1.3项目描述：本项目主要包括给水管沟的开挖、管道敷设、井室建设等工作。

二、工程质量验收内容2.1基础工程验收2.1.1给水管沟开挖验收验收标准：管沟底部应平整，土层均匀，不存在大的凸起或凹陷情况。

验收结果：通过/不通过。

2.1.2地下管道敷设验收验收标准：管道应水平敷设，间距符合规定标准，管道连接牢固，无渗漏现象。

验收结果：通过/不通过。

2.2井室工程验收2.2.1井室建设验收验收标准：井室及其设备应符合设计要求，结构牢固，无破损、渗水等质量问题。

验收结果：通过/不通过。

2.2.2水泵安装验收验收标准：水泵安装位置正确，固定牢固，电气线路接线正确，运行正常。

验收结果：通过/不通过。

三、质量验收结论根据上述内容的质量验收，确认以下结论：1.给水管沟开挖合格，通过验收。

2.地下管道敷设合格，通过验收。

3.井室建设合格，通过验收。

4.水泵安装合格，通过验收。

四、存在的问题及整改措施4.1 问题描述1：xxx整改措施：xxx4.2 问题描述2：xxx整改措施：xxx五、备注本次验收记录仅为对室外给水管沟及井室工程质量的初步验收，具体的质量保证措施和验收要求应根据相关的规范和标准进行制定。

六、签字确认项目业主代表：（签字）承包单位代表：（签字）监理单位代表：（签字）相关部门代表：（签字）以上是一份室外给水管沟及井室检验批质量验收记录，以确保工程质量的合格性。

在实际操作中，需要根据具体项目的情况和相关的规范标准进行相应的调整和补充。

室外排水管沟及井室技术交底

S J S B8
交底记录
注1．本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8
交底记录
注1．本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8
交底记录

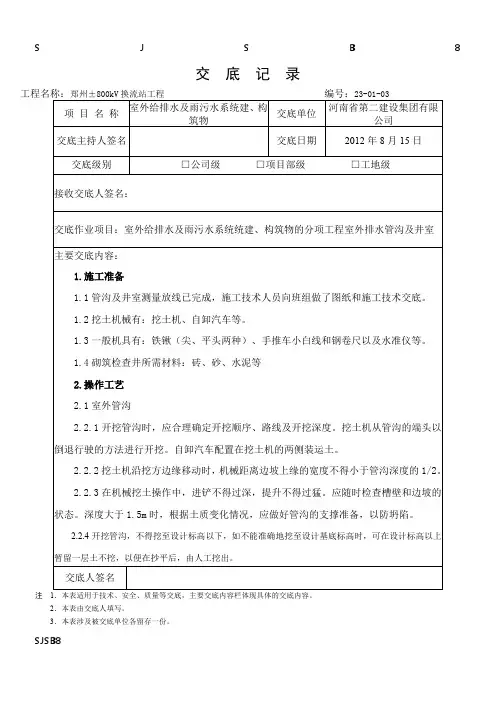

工程名称：郑州±800kV换流站工程编号：23-01-03
注1．本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8
交底记录
注1．本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8
交底记录
注1．本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

室外排水管道安装

室外排水管道安装室外排水管道的管材主要为非金属管，其中有混凝土管、钢筋混凝土管、陶土管和石棉水泥管等。

施工时，所采用的管材必须符合质量标准，不得有裂纹，管口不得有残缺。

排水管道安装质量，必须符合下列要求：平面位置及标高要准确，坡度应符合设计要求；接口要严密，污水管道必须经闭水试验合格；混凝土基础与管壁结合应严密、坚固。

室外排水管道的施工工序与室外给水铸铁管道的施工工序基本相同，所不同的工序是几种不同管材的接口连接等。

一、安装内容室外排水管道安装内容：开挖管沟—管道接口连接—管道安装—管道试压—管沟回填。

二、安装要求1.开挖管沟（1）根据导线桩测定管道中心线，在管线的起点、终点和转角处钉一较长的木桩作中心控制桩。

用两个控制点控制此桩，将窨井位置相继用短木桩钉出。

（2）根据设计坡度计算挖槽深度，放出上开口挖槽线；沟槽深度必须大于当地冻土层深度。

（3）测定污水井等附属构筑物的位置。

（4）在中心桩上钉个小钉，用钢尺量出间距，在窨井中心牢固埋设水平板，不得高出地面。

板上钉出管道中心线作挂线用，在每块水平板上注明井号、沟宽、坡度和立板至各控制点的距离。

（5）深度在5 m以内的管沟边坡的最大坡度（不加支撑）见表8-9。

表8-9 深度在5 m以内的管沟边坡的最大坡度注：若采用多斗挖土机不受此表限制。

（6）在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过表8-10的规定，沟壁可不设边坡。

表8-10 可不设边坡条件（7）管沟沟底尺寸（埋设深度在1.5 m以内）见表8-11。

表8-11 管沟沟底尺寸（8）用水准仪测出水平板标高，以便确定坡度。

在中心钉一T形板，使其下缘水平，且和沟底标高相同，另一个窨井的水平板同样设置。

（9）在挖沟过程中，对控制坡度的水平板要注意保护和复测。

（10）挖至沟底时，在沟底钉临时桩以便控制标高，防止超挖，破坏原状土层。

（11）挖沟深度在2 m以内时，采用脚手架进行接力倒土，也可用边坡台阶二次返土；根据沟槽土质和深度不同，酌情设置支撑加固。

室外排水管道安装工程施工工艺标准

室外排⽔管道安装⼯程施⼯⼯艺标准室外排⽔管道安装⼯程施⼯⼯艺标准1.总则1.1适⽤范围本⼯艺标准适⽤于公共、民⽤建筑群（⼩区）室外排⽔和⾬⽔管⽹的管道⼯程。

1.2编制依据《建筑给⽔排⽔及采暖⼯程施⼯质量验收规范》GB50242-2002 《给⽔排⽔管道⼯程施⼯及验收规范》GB50268-972.施⼯准备2.1技术准备2.1.1管道施⼯前设计单位已进⾏了设计交底并已图纸会审完毕。

2.1.2室外管道的施⼯⽅案已编制且已经过批准。

2.1.3建设单位、规划单位已给施⼯单位进⾏了现场交底。

2.1.4施⼯段沿线的地下已建各项管线有详细的平⾯布置图且施⼯前已掌握已校测。

2.2材料要求2.2.1铸铁管：管壁薄厚均匀，内外光滑整洁，⽆浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插⼝的内外径及管件造型规矩。

2.2.2钢筋砼管及陶⼟管：管材的内外壁应光洁，⽆蜂窝、坍落、露筋、空⿎及明显的痕纹和凹陷。

223硬聚氯⼄烯（PVC-U双壁波纹排⽔管：承插⼝处的轮廓应清晰，造型规矩，与插⼝配套，没有有影响接⼝密封性的缺陷。

2.2.4弹性橡胶胶圈：外观应光滑平整，⽆⽓孔、裂缝、卷褶、破损、重⽪等缺陷。

2.3主要机具圆头锤、扁錾、捻凿、⽪⽼虎、撬棍、千⽄顶、链式⼿拉葫芦、⼿锯、钢卷尺、盘尺、⽔平尺、量⾓规等。

2.4作业条件2.4.1室外地坪标⾼已定位，⽔源、电源均具备。

2.4.2沟槽已验收合格。

2.4.3管材、管件均已检验合格，并具备所要求的技术资料。

3.操作⼯艺3.1⼯艺流程沟槽开挖与验收—散管和下管—管道安装—闭⽔试验—管沟回填T砌井。

3.2沟槽开挖与验收3.2.1按图纸要求测出管道的坐标与标⾼后，再按图⽰⽅位打桩放线，确定沟槽位置、宽度和深度，其坐标和标⾼应符合设计要求。

3.2.2设计⽆规定时，其沟槽底的宽度应符合下表：323为防⽌坍⽅，沟槽开挖后应留有⼀定的边坡，边坡的⼤⼩与⼟质和沟深有关。

324⼈⼯开挖沟槽深超过3m时，应分层开挖，每层的深度不宜超过2m，开挖多层沟槽的层间留台宽度：放坡开槽时不应⼩于0.8m, 直槽时不应⼩于0.5m，安装井点设备时不应⼩于1.5m;机械挖槽时, 沟槽分层的深度应按机械性能确定。

室外排水管道安装施工质量验收规范

2.2管道埋设前必须做灌水试验和通水试验，排水应畅
通，无堵塞，管接口无渗漏。
检验方法：按排水检查井分段试验，试验水头应以试验段
上游管顶加1m,时间不少于30min，逐段观察。
般项目
2.3管道的坐标和标高应符合设计要求，安装的允许偏
差应符合表10.2.3的规定。
表2.3室外排水管道安装的允许偏差和检验方法
CPL
施工质
量
验
收
规
范
1一般规定2排水管道安装3排水管沟及井池
1一般规定
1.1本章适用于民用建筑群（住宅小区）及厂区的室外排
水管网安装工程的质量检验与验收。
1.2室外排水管道应采用混凝土管、钢筋混凝土管、排
水铸铁管或塑料管。其规格及质量必须符合现行国家标准及设计要求。
1.3排水管沟及井池的土方工程、沟底的处理、管道穿
*■
次
项
项目
允许
偏差
(mm
)
检验方法
1坐标
埋地
100
拉线
尺量
敷设在
沟槽内
50
/
2标高
埋地
±20
用水平仪、
拉线和尺量
敷设在
沟槽内
±20
水平
管道
5
纵横
向弯曲
每5m
长
10
拉线
全长
时，油麻填塞应密实，接
口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于
2mm。
检验方法:观察和尺量检查。
2.5排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。
检验方法：观察检查。
2.6承插接口的排水管道安装时，管道和管件的承口应
与水流方向相反。

室外给水管网安装

（一）室外给水管网安装1、一般规定1、输送生活给水的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管。

塑料管、复合管给水管的管材、配件，应是同一厂家的配套产品。

定输送生活饮用水的给水管道应采用塑料管、复合管，镀锌钢管或给水铸铁管是为保证水体不在输送中受污染。

强调管材、管件应是同一厂家的配套产品是为了保证管材和管件的匹配公差一致，从而保证安装质量，同时也是为了让管材生产厂家承担材质的连带责任。

2、架空或在地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行。

塑料管道不得露天架空铺设，必须露天架铺设时应有保温和防晒等措施。

室外架空或在室外地沟内铺设给水管道与在室内铺设给水管道安装条件和办法相似，故其检验和验收的要求按室内给水管道相关规定执行。

但室外架空管道是在露天环境中，温度变化波动大，塑料管道在阳光的紫外线作用下会老化，所以要求室外架空铺设的塑料管道必须有保温和防晒等措施。

3、消防水泵接合器及室外消火栓的安装位置、形式必须符合设计要求。

室外消防水泵接合器及室外消火栓的安装位置及形式是设计后，经当地消防部门综合当地情况按消防法规严格审定的，故不可随意改动。

2、给水管道安装1、给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以下铺设时，应做可靠的保温防潮措施。

在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于50mm，穿越道路部位的埋深不得小于700mm。

检验方法：现场观察检查。

要求将室外给水管道埋设在当地冰冻线以下，是为防止给水管道受冻损坏。

调查时反映，一些特殊情况，如山区，有些管道必须在冰冻线以上铺设，管道的保温和防潮措施由于考虑不周出了问题，因此要求凡在冰冻线以上铺设的给水管道必须制定可靠的措施才能进行施工。

据资料介绍，地表0.5m以下的土层温度在一天内波动非常小，在此深度以下埋设管道，其中蠕变可视为不发生。

另考虑到一般小区给水管道内压及外部可能的荷载，考虑到各种管材的强度，在汇总多家意见的基础上，规定在无冰冻地区给水管道管顶的覆土埋深不得小于500mm，穿越道路（含路面下）部位的管顶覆土埋深不得小于700mm。

室外给水管道的安装

室外给水管道的安装1.1工艺流程室外给水管道安装工艺流程一般为：放样—挖槽—管道接口安装—管道安装—管道试压—管道冲洗消毒—管沟回填。

1.2放样所谓放样，就是确定管道要埋设的位置和经过的路线，在工地作实际的测量、规划、定位，在定线前，管沟经过路线的所有障碍物都要清除，并准备木桩与石灰（在内街放样可以采用红漆），依批文图的路线定线、放样，以便于管沟的挖掘。

如果由于避开通信、电缆、煤气、排水、化粪池等地下设施及电杆要变更管线，必须经过设计单位同意，并出设计变更图才予以施工。

1.3挖槽1.3.1挖槽之前应当充分了解开槽地段的土质及地下水位情况，根据管道直径、埋设深度、施工季节和地面上的建筑物等情况确定沟槽的形式。

1.3.2沟槽开挖采用人机配合的方法，在确认无地下障碍的地段采用挖掘机开挖，有地下障碍或障碍不清楚的地段，沟槽采用人工开挖方法，机械挖土应留出20cm厚余土，再用人工统一清底至设计标高，不允许破坏槽底原状土。

管道管底应铺设200mm～300mm厚中砂，整平夯实后方可铺设管道。

1.3.3沟槽边坡比为1：0.33，遇不坚实土壤地段，沟槽两侧可以加大放坡，不宜长时间晾槽。

沟槽有地下水情况时，应有排水措施，可采用明沟集水井或人工降低地下水位。

1.4管道接口安装1.4.1给水管道常采用球墨铸铁管、混凝土管、钢管等管材，这些管材多采用承插连接。

承插连接就是将管子（管件）的插口插入管道的承口内，周围充塞填料进行密封的一种连接方式。

承插连接常用的填料有：油麻、胶圈、水泥、石棉水泥、石膏、青铅等。

1.4.2承插连接分为刚性承插连接和柔性承插连接两种。

刚性承插连接是用管道插口插入管道的承口内，对正后，先用嵌缝材料嵌缝，然后用密封材料密封，使之成为一个牢固的封闭的管道接口。

柔性承插连接接头在管道承插口的正封口上放入富有弹性的橡胶圈，然后施力将管子插端插入，形成一个能适应一定范围内的位移和振动的封闭管接头。

1.5管道安装1.5.1把预制完的管道先在槽口排列成行，并检查接口、管膛清理情况。

室外给排水工程

第一节室外给排水工程一、沟槽<1>管道安装与铺设完毕，经隐蔽工程验收后，应及时回填，回填时应符合下列规定：< 1.1>采用明沟排水时，应保持排水沟畅通，沟槽内不得积水。

采用井点降水时,其动水位应保持在槽底以下不小于500mmo< 1.2>回填土要填到足够高，防止槽外积水回灌，造成管道漂浮。

< 1.3>管道两侧及管顶以上50Onim内的回填土不得含有碎石、砖块、冻土块及其它杂硬物体。

< 1.4>回填土应分层夯实。

< 1.5>回填的时间宜在一昼夜中气温最低的时刻，回填必须从管两侧同时回填，同时夯实后再回填第二层，直至回填在管顶以上50Omm处。

沟槽支撑应在保证施工安全的情况下，按回填顺序依次拆除，拆除竖版桩后，应以砂土填实缝隙。

<L6>在管道试压前，一般情况下，管顶以上回填土高度不宜小于500mm,应留出管道接头处200mm范围内不进行回填。

< 1.7>管道试压合格后的大面积回填，宜在管道内充满水的情况下进行。

管道敷设后不宜长时间处于空管状态。

管顶以上500mm部分上的回填士内允许有少量直径不大于IOOmm的石块。

采用机械回填土时，机械不得在管道上方行驶。

<2>管道检查井室周围的回填应符合下列规定:< 2.1>现场浇注混凝土或砌体水泥砂浆强度应达到设计规定。

< 2.2>路面范围内的井室周围，应采用石灰土、砂、砂砾等材料回填，其宽度不小于400mmo< 2.3>井室周围的回填，应与管沟沟槽的回填同时进行，当不便同时进行时，应留台阶阶梯接茬。

< 2.4〉井室周围回填压实时，应沿井室中心对称进行，且不得漏夯。

< 2.5>回填材料压实后，应与井壁紧贴。

< 2.6>管道沟槽回填土压实度标准：其压实度290%。

<3>沟槽开挖前的现场踏勘调查，沟槽开挖前，必须弄清施工地段相关的地下管线情况。

室外给排水工程

室外给排水工程1、室外管沟土方开挖（1）沿管网纵向开挖，以机械挖土为主，人力挖土配合。

（2）测量人员根据业主及监理工程师指定的测量基准点放出管中心线位置，根据管道的管径、埋深，土方开挖的坡度，确定沟槽开挖的宽度尺寸，画出地面开挖线。

（3）管道沟槽开挖采用机械施工大开挖占70%，辅以人工清底至施工高程，清底约占开挖量的30%，其余沟槽采用人工开挖。

（4）沟槽开挖前先作好施工沿线地下探测工作。

沟槽开挖深度约0.6～1.8m，采用机械沟槽开挖0.4～1.6m，设计基底20cm范围采用人工清底。

（5）开挖的土方外运方法拟采用边挖边装车运往业主指定的堆土地点，并根据施工现场情况将可不运走土方存放在预备堆放点临时堆放，留待沟槽回填。

（6）管沟开挖前用全站仪在原地面放出管道中轴线，根据管的管径、埋深，土方开挖的坡度，管中线及基坑开挖横断面图要求确定沟槽开挖的宽度尺寸，画出地面开挖线。

2、室外排水管安装（1）测量复核：管道稳定后，应再复核一次流水位的高程，使管道的纵坡符合设计要求后方可进行下一工序的施工。

（2）管道承插1）清理承插口。

管道安装前，先用钢丝刷将承口和插口工作面清刷干净见新面，并用毛刷将浮尘刷净。

2）清理胶圈、上胶圈。

用软布将胶圈上的粘结物、灰尘清理干净，然后将胶圈弯成梅花形放入承口槽内就位。

胶圈必须全部装入承口槽，确保各个部分不翘不扭。

最后检查胶圈的固定是否正确。

3）清理插口外表面，刷润滑剂。

清理插口外表面，插口端应是圆角并有一定锥度，以便装入承口容易。

同时将承口内胶圈的内表面及插口外表面刷上润滑剂。

作业时注意不能把润滑剂刷在承口内表面，不然会导致接口失败。

4）推插接口。

吊起管子（稍离沟底），使插口准确地对入承口八字内，利用施设的管道中心线或边线使管子对中。

采用吊链拉入法安装管道。

插口推放位置要符合标准要求，胶圈要平直、无扭曲。

5）锁管。

管道安装过程中,为防止接口脱开,采用钢丝绳和吊链锁住。

锁管时必须检查插口插入的深度标记，符合要求后进行锁管。

室外排水管沟及井室施工工艺

室外排水管沟及井室施工工艺1合用范围本工艺标准合用于民用建筑及工厂厂房的室外排水管网的管沟及井室施工。

2引用标准GB50242《建筑给水排水及采暖工程施工质量查收规范》3资料设施要求填铺用细砂或细土粒径不大于5mm。

井盖应有显然文字表记。

4主要机具发掘机、电镐、土楸、钢卷尺、水平尺5安装准备仔细熟习图纸依据总平面图供给的年坐标基础电进行室外给水管道的丈量定位，还应以永远性建筑物的地点进行查对，往常平行于建筑物并离建筑物 3~5m以上。

依据图纸画出管路地点，管径、坐标、标高、坡向的地点草图。

进行放线定位，定标高尺寸，定沟宽，现场划线。

6操作工艺管沟的沟槽断面形式有 4 种即直槽、梯形槽、混淆槽和结合槽。

6.2 依据管径大小，水位高低，土壤性质及施工方法采纳沟槽形式。

当埋设较深时可采纳混淆槽，两根或多根管道并行可采纳结合槽，在没有地下水的状况下，且土壤的湿度一般时，假如沟槽深度不超出以下规准时，原则上可按直槽考虑，施工中以 1：0.1 的微边坡开挖：填实的砂性土和砾石土亚砂土和亚黏土黏土特别密实的土在发掘管道沟槽时不要过深，当使用机械发掘时应按标高留出20mm 余量，由人工清理找平。

假如超出深度，应采纳砂土找平。

采纳就地回填，填平一定严格分层，管道标高部同意用垫砖头木块的方法调整。

管道沟槽底部的最小宽度应切合下表的规定。

管道直径与沟底最小宽度关系管道类型公称直径 DN（mm）沟底最小宽度（ mm）小直径钢管塑料管≤ 100 150~300钢管>100 DN+300但≮ 500≤ 500 DN+300但≮ 500 铸铁管>500 DN+400≤ 400 管外径 +（ 400~600）预应力混凝土输水管>400 管外径 +（ 600~800）在沟槽内接口工作以前有三通、消火栓、阀门的地方要先定位，然后按承口迎向水流的方向逐一确立工作坑地点。

7质量查验主控项目沟基的办理和井池的底板强度一定切合设计要求。

室外给水管沟、井室及管道安装施工操作规程及质量要求

×××××建筑工程总公司施工技术标准(建筑电气)文件名称：室外给水管沟、井室及管道安装施工操作规程及质量要求文件编号：版号：受控号：生效日期：×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称：室外给水管沟、井室及管道安装施工操作规程及质量要求归口管理部门：文件编号：编制人/日期：版号：审核人/日期：受控号：批准人/日期：生效日期：备注：执行已有文件室外给水管沟、井室及管道安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的室外给水管沟、井室及管道安装工程1.0施工准备1.1材料要求1.1.1工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。

1.1.2工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。

1.1.3所有材料进入施工现场时应进行品种、规格、外观验收。

包装应完好，表面无划痕及外力冲击破损。

1.1.4主要器具和设备必须有完整的安装使用说明书。

1.1.5管道使用的配件的压力等级、尺寸规格等应和管道配套。

塑料和复合管材、管件、粘接剂、橡胶圈及其他附件等应是同一厂家的配套产品。

1.2主要机具1.2.1电动套丝机、砂轮机、砂轮锯、试压泵、电焊机、手锤、弯管器、捻凿、空压机、套丝板、管子割刀、管钳、铁锹、铁镐、大锤1.2.2水准仪、经纬仪、水平尺、压力表、钢卷尺、1.3作业条件1.3.1管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。

管道走向上的障碍物要清除。

1.3.2在饮水管道附近的厕所、粪坑、污水坑等应在开工前迁至业主指定的地方。

并将脏物清除干净后进行消毒处理，方可将坑填实。

1.3.3在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记，防止施工时损坏。

室外给水排水管道安装

室外给水排水管道安装1.1 室外给水管道安装室外给水管道工程的施工，主要包括土方工程、室外给水管道安装以及安装质量验收。

室外给水管线，一般多采用给水铸铁管，有时也采用热镀锌钢管、塑料管和塑料复合管。

本节以给水铸铁管为例，介绍室外给水管道安装内容和安装要求。

1.1.1 安装内容室外给水管道安装内容：挖槽—管道接口安装—管道安装—管道试压—管道冲洗、消毒—管沟回填。

1.1.2 安装要求1.挖槽挖槽之前应当充分了解开槽地段的土质及地下水位情况，根据管道直径、埋设深度、施工季节和地面上的建筑物等情况确定沟槽的形式和沟槽底宽。

当设计无规定时，可按照如表1-1所示数值选取。

表1-1 沟槽底宽尺寸表单位：m注：①当管径大于1000 mm时，对任何管材，沟底净宽为Dw +0.6 m（Dw为管箍外径）。

②当有支撑板加固管沟时，沟底净宽加0.1 m；当沟深大于2.5 m时，每增深1 m，净宽加0.1 m。

③在地下水位高的土层中，管沟的排水沟宽为0.3～0.5 m。

铺设铸铁管或钢管，一般不加任何基础，可用天然土基作为基础。

施工时，仅需要将天然地基整平或挖成与管子外形相符的弧形槽，所以，不论采用何种方法挖沟槽，一定不要超挖。

一旦超挖破坏了天然土基，或被地面水浸泡后，应将这部分土壤挖掉，再铺垫砂石，以确保管基的坚固性。

2.管道接口安装（1）铸铁管安装。

①承口朝来水方向顺序安装。

管道中心线必须与定位中心线一致，调整管底标高。

管道转弯处及始端应采用木方等支撑牢固，防止捻口时管道轴向移动。

②承插口之间的环形间隙应均匀一致，不得小于3 mm。

③管道调平调直后将管道固定。

在靠近管道两端处用浮土覆盖，两侧夯实，所有临时预留接口要及时封堵。

（2）对口。

对口方法要根据管径的大小确定。

管径小于400 mm的管子，可用人工或用撬杠顶入对口；管径不小于400 mm的管子，用吊装机械或倒链对口。

对口前，应先清理管端的泥土。

若采用橡胶圈石棉水泥接口，应将橡胶圈套在插口上，然后将插口顶入或拉入承口内。

室外给水管沟、井室及管道安装施工操作规程及质量要求.

×××××建筑工程总公司施工技术标准(建筑电气)文件名称：室外给水管沟、井室及管道安装施工操作规程及质量要求文件编号：版号：受控号：生效日期：×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称：室外给水管沟、井室及管道安装施工操作规程及质量要求归口管理部门：文件编号：编制人/日期：版号：审核人/日期：受控号：批准人/日期：生效日期：备注：执行已有文件室外给水管沟、井室及管道安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的室外给水管沟、井室及管道安装工程1.0施工准备1.1材料要求1.1.1工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。

1.1.2工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。

1.1.3所有材料进入施工现场时应进行品种、规格、外观验收。

包装应完好，表面无划痕及外力冲击破损。

1.1.4主要器具和设备必须有完整的安装使用说明书。

1.1.5管道使用的配件的压力等级、尺寸规格等应和管道配套。

塑料和复合管材、管件、粘接剂、橡胶圈及其他附件等应是同一厂家的配套产品。

1.2主要机具1.2.1电动套丝机、砂轮机、砂轮锯、试压泵、电焊机、手锤、弯管器、捻凿、空压机、套丝板、管子割刀、管钳、铁锹、铁镐、大锤1.2.2水准仪、经纬仪、水平尺、压力表、钢卷尺、1.3作业条件1.3.1管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。

管道走向上的障碍物要清除。

1.3.2在饮水管道附近的厕所、粪坑、污水坑等应在开工前迁至业主指定的地方。

并将脏物清除干净后进行消毒处理，方可将坑填实。

1.3.3在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记，防止施工时损坏。

室外给水管道安装方案

室外给⽔管道安装⽅案给⽔管采⽤PE管，管径分别为DN150，DN100,DN25，压⼒为1.0MPa。

1、施⼯⼯艺流程如下2、管道连接施⼯操作2.1 操作实施前的⼀般规定1 技术准备1）图纸已会审，并形成图纸会审纪要。

2）已对施⼯班组进⾏了技术、质量、安全交底。

3）已根据设计图纸，绘制出施⼯草图。

4）有完整的施⼯组织设计，并经监理、建设单位认可。

5）技术⼯⼈应有上岗操作证。

特殊⼯种还应有相关部门颁发的特种作业操作证。

2 材料要求1）管材、管件及附属制品等，应符合国家或⾏业标准有关质量、技术要求，并有产品出⼚合格证明和质量证明⽂件。

2）连接管件不应有砂眼、裂纹和⾓度不准等现象。

3）阀门的外观要规矩、⽆损伤，阀体严密性好，阀杆不应弯曲。

安装前，应按要求，进⾏强度和严密性试验。

4）橡胶垫等质量应符合设计要求及规范规定。

5）各类配件等均已准备齐全。

3 主要机具1）机具：PE管热熔机、汽车、试压泵等。

2）⼯具：⼿拉葫芦、滑轮、⼤锤、⼿锤、管钳、扳⼿、剪⼦、螺丝⼑、铁锹、绳索、⿇绳、运⼟车、⽊桩等。

3）量具：经纬仪、⽔准仪、⽔平尺、钢卷尺、卡尺、线坠等。

施⼯机具4 作业条件1)管道施⼯区域内的地⾯要进⾏清理，杂物、垃圾弃出场地。

管道⾛向上的障碍物要清除。

2)在饮⽤⽔管道附近的厕所、粪坑、污⽔坑等应在开⼯前迁⾄业主指定的地⽅。

并将脏物清除⼲净后进⾏消毒处理，⽅可将坑填实。

3)在施⼯前应清楚地下⾼、低压电缆、电线、煤⽓、热⼒等管道的分布情况，并做出标记。

2.2管道连接施⼯室外埋地给⽔聚⼄烯（PE）管道常⽤的连接⽅式为热熔对接和电熔连接。

其具体安装施⼯如下。

PE管热熔对接连接⽰意图PE管电熔连接⽰意图1、⼀般规定1）管道连接前应对管材、管件及管道附属设备按设计要求进⾏核对，并应在施⼯现场进⾏外观检查，管材表⾯划伤深度不应超过管材壁厚的10%，符合要求⽅可使⽤。

2）聚⼄烯管材与管件的连接必须根据不同连接形式选⽤专⽤的连接机具，不得采⽤螺纹连接或粘接。

室外给水管道安装操作规范

管道安装操作规范大管道安装操作规程一施工前的准备工作１．要核实设计图纸，根据设计图纸深入施工现场进行踏勘，校核施工图与实际符合。

2．编制施工组织设计，提出施工进度、施工机具、劳动力使用等计划。

保证施工质量、安全等技术组织措施。

３．管道定位放线，排除施工地现场的障碍物及政策处理等事项。

二沟槽开挖１．沟槽放样：沟槽开挖前应根据设计图纸，在现场确定管道设计位置，沿管道中心线从管道起点至终点走向平均2０米打控制桩。

转折点、变坡点处应增设控制桩。

按地面高程、管道坡向确定挖土深度、沟底宽度及沟槽开挖宽度。

２．管道埋深：一般管顶复土0.8米为宜。

沟底宽度三沟槽开挖的有关规定1．人工挖槽：堆土高度不宜超过１.5m，距槽口边缘不宜小于０.５m。

2．机械挖槽：应在设计槽底高程以上保留5~10cm余量，避免超挖。

余量由人工清挖及平整沟底。

严禁沟底扰动施工。

3．距电缆1.0m处严禁机械开挖。

4．挖土机械在架空高压线附近作业时，应采取必要的安全措施。

5．在街道、厂区、居民区及公路上开挖，应在沟槽两端设立安全设施警告牌标志，沟槽侧边设护栏，夜间悬挂红灯（间距30m/对）。

6．堆土不得压盖消防栓、邮筒等，并不得阻碍交通。

7．遇有管道、电缆或其他构筑物，应严加保护，并及时联系，会同处理。

四下管１．下管前应复查管子质量。

管内的杂物必须清除干净，并检查沟槽深度、宽度、沟底平整是否符合设计要求。

２．下管必须保证管道平稳下至沟底，不得发生碰撞。

五安装1．管道安装时，应随时清扫管道中的杂物，管道暂时停止安装时，两端应临时封堵。

2．管道安装后，在管身回填一部分土，以防管道移位和漂管事故发生。

六管道接口形式与操作1．自应力砼管橡胶圈柔性接口：对口要保持平整，进位要均匀，橡胶圈必须到位。

2．球墨铸铁管滑入式接口：（1）承口内及胶圈上的粘接物必须清擦干净。

（2）在插口外表面和橡胶圈上需均匀地刷润滑剂（用食用调和油）。

（3）管子推入承口深度应达到标记环。
