消防水系统气压罐的工作原理概述

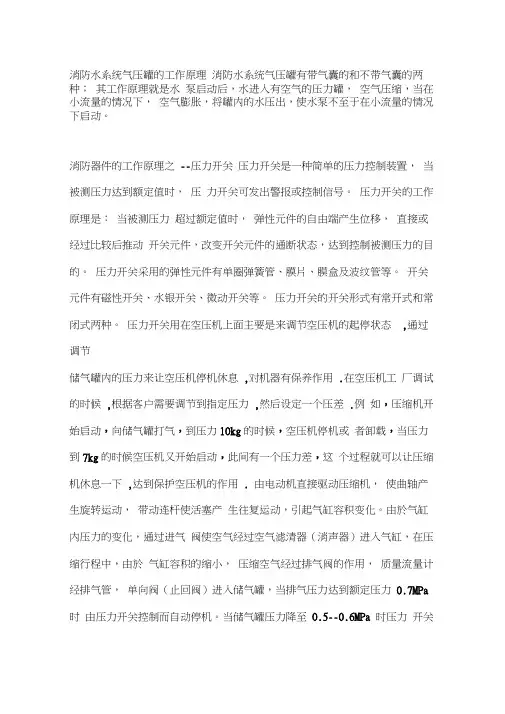

消防水系统气压罐的工作原理概述消防水系统气压罐的工作原理消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。

消防器件的工作原理之--压力开关压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。

压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。

压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

开关元件有磁性开关、水银开关、微动开关等。

压力开关的开关形式有常开式和常闭式两种。

压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如,压缩机开始启动,向储气罐打气,到压力10kg的时候,空压机停机或者卸载,当压力到7kg的时候空压机又开始启动,此间有一个压力差,这个过程就可以让压缩机休息一下,达到保护空压机的作用.由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。

由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，质量流量计经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。

当储气罐压力降至0.5--0.6MPa时压力开关自动联接启动随着电子技术和信息技术的飞速发展，压力测量和自动控制技术已深入到人们生活和工作的各个领域，作为压力量的控制方式之一的压力开关已不仅仅局限于对某一点压力的开闭式两态控制，而是在开关控制的基础上要同时能够实现分辨压力大小，对控制点连续设定，进行远距离信号传输等功能，因此电子压力开关代替各种机械式压力开关已逐渐成为应用的主流。

自动喷淋泵的压力开关的工作原理是什么正常情况下管网中有一定压力的水，当系统中报警阀上面的水压低于下面水压时（或者系统中有喷头动作，人为在放水测试时，）就会造成报警阀动作，这时压力开关动作，把报警信号传入控制中心，提示启动喷淋泵，（新安装的系统，这时压力开关信号直接进入喷淋泵控制柜）如控制柜在自动状态，这时喷淋泵就会启动。

消防器件的工作原理之--湿式报警阀系统组成：湿式喷水灭火系统由末端试水装置、闭式喷头、压力开关、管道系统、水流指示器、湿式报警阀、报警装置和供水设施等组成。

工作原理：当火灾发生时，高温气流使闭式喷头的热敏元件动作，喷头打开喷水。

管网中的水由静止变为流动，水流指示器在水流的作用下动作，输出电信号到报警控制器，报警控制器指示某一区域已在喷水。

持续喷水造成湿式报警阀的阀压力低于阀前压力，这种压力差的作用下，原来处于关闭状态的阀片就自动开启。

压力水通过湿式报警阀流向干管和配水管，同时有水流通过报警管路接口进入延迟器，经延时确认，水流进入后续管路，冲动水力警铃发出声响报警信号并触动压力开关，压力开关直接启动水泵或输出启动水泵的电信号。

根据压力开关的信号，控制器能自动启动消防水泵向管网加压供水，达到持续自动喷水的目的。

湿式报警阀是湿式灭火系统中的供水控制阀。

它使水单向流动，并在一定的流量下报警。

湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。

在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。

当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。

采用湿式报警阀的湿式灭火系统，必须安装在环境温度不低于4℃的建筑内，以免其因结冰而失去消防功能。

湿式报警阀的标准配置包括：压力表、延迟器、压力开关、水力警铃，以及必要的管件和阀门。

湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。

需要进行试报警时：拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。

此时打开试报警控制球阀即可进行报警试验。

试验后立即将两个控制球阀恢复至原来状态闭式喷头的类型和特点闭式喷头按热敏感元件不同分为玻璃球洒水喷头和易熔远见洒水喷头，按溅水盘的形式和安装方式分为直立型洒水喷头、下垂型洒水喷头、边墙型洒水喷头，普通型洒水喷头、吊型洒水喷头和干式下垂型洒水喷头，按特殊用途和结构还有自动启闭洒水喷头，快速反应洒水喷头，大水滴洒喷头，扩大覆盖面洒水喷头和汽水喷头等特殊喷头，这些特殊喷头的出现，带动了自动喷水灭火系统得发展。

1、玻璃球洒水喷头这种喷头由喷水口、玻璃球、框架、溅水盘、密封垫等组成，其释放机构总的热敏感元件是一个内装彩色膨胀液体的玻璃球，用它支撑喷水口的密封垫。

室内发生火灾时，液体则完全充满球内全部空间，使玻璃球炸裂，喷水口的密封垫失去支撑，压力水便喷出灭火。

这种喷头外形美观，体积小，重量轻、耐腐蚀、适用于美观要求较高的公共建筑和具有腐蚀性场所。

2、易熔元件洒水喷头这种喷头的热敏感元件为易熔材料制成的元件，室内起火当温度达到易熔元件本身的设计温度时，易熔元件易硬化，释放机构脱落，压力水便喷出灭火，是一种悬臂支撑型易熔元件洒水喷头。

易熔远见洒水喷头适用于外观要求不高，腐蚀性不大的工厂，仓库及民用建筑。

3、直立型洒水喷头这种喷头直立安装在供水支管上，溅水盘朝上，喷出来的水流成抛物曲面状，将水量的60％—80％向下方喷洒，其余的喷向吊顶。

这种喷头由于水量分布较均匀，火灾区的用水分配合理，火灾效率较高。

直立型洒水喷头适用于安装在管路下面经常存在移动物体的场所，可以避免发生碰撞喷头的事故，另外在灰尘或其他飞扬物较多的场所，为防止飞扬物覆盖喷头热敏感元件造成喷头动作迟缓，也应安装这种喷头。

4、下垂型洒水喷头这种喷头溅水盘呈平板状，安装时溅水盘向下，喷头悬吊在供水支管上，其洒水形状为抛物状，将全部水量洒向地面，具有较高的灭火效率，该种喷头适用于安装各种保护场所，应用较为普遍。

5、边墙型洒水喷头这种喷头带有定向的溅水盘，可以靠墙壁安装，喷出的水呈半抛物状，将85％的水量喷向喷头的前方，其余的喷头向后面的墙上，边墙型洒水喷头又分立式和水平式两种，由于其溅水盘不同，安装时应区别对待，这类喷头适合安装在受空间限制，布置管路困难得场所和通道状的建筑部位。

6、吊顶型洒水喷头这种喷头安装于隐蔽在吊顶内的供水支管上，只有热敏感元件部分暴露在吊顶外面，根据不同的安装形式，吊顶型洒水喷头分为隐蔽性、半隐蔽性和平齐型三种，由于该喷头是一种装饰型喷头，因此，适用于建筑美观要求较高的场所如旅馆、客厅、餐厅、办公室。

7、普通型洒水喷头这种喷头的溅水盘呈倒伞型。

喷出的水流呈球状，水量的40%-60%向地面喷洒，其余部分喷向顶棚。

这种喷头能直立安装，也可下垂安装，该喷头具有保护吊顶的功能。

8、干式下垂型洒水喷头这种喷头用于干式喷水灭火系统或其他充气的喷水灭火系统。

它与上述几种喷头不同的是增加了一段辅助管，管内有活塞套筒和钢球。

喷头未动作时钢球将辅助管封闭，水不能进入辅助管和喷头体内，这样可以避免干式系统喷水后，未动作的喷头体内积水排不出去而冻结。

9、自动启闭洒水喷头这种喷头的特点是发生火灾时能自动开启喷水，而在火灾扑灭后能自动关闭，具有用水量少、水渍损失小的优点。

10、快速反应洒水喷头这种喷头的特点是通过减少热敏元件的质量或增大热敏感元件的吸热表面积，使热敏感元件的吸热速度加快，从而缩短了喷头的启动时间。

它对温度的感应速度比普通喷头快5-10倍，具有洒水早、灭火快、耗水少的特点，对于住宅等建筑有良好的应用前景。

11、大水滴洒水喷头大水滴洒水喷头有一个复式溅水盘，通过溅水盘使喷出的水形成具有一定比例大小的水滴，均匀喷向保护区，大水滴能够有效穿透火焰，直接接触着火物，降低着火物的表面温度。

12、扩大覆盖面洒水喷头这种喷头的保护面积可达30-36m2，更适合各种大小不一的房间所用，便于系统喷头的布置，对降低造价有一定意义。

13、气水喷头气水喷头将水有效的喷洒至火灾区域内，从火焰中吸取热量，变成蒸汽，降低氧气含量，对燃烧起到窒息作用。

此外，还能除去燃烧产生的粒子和烟雾，吸收有毒气体水流指示器水流指示器又称叶轮视镜，属直通视镜，是观察管道内介质流动情况的必要附件。

视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。

水流指示器包括螺纹式水流指示器、焊接式水流指示器、法兰式水流指示器、鞍座式水流指示器、马鞍式水流指示器。

水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。

一：SG-YL水（油）流指示器型号别称（ZGA-1;ZGA-2;ZGA-3;ZGA-4叶轮式SJ-YL叶轮式）SG-FQ浮球指示器型号别称（GBA-1 GBA-2 GBA-3 GBA-4球式ZBA-1 ZBA-2 ZBA-3 ZBA-4 浮球式)1概述：适用于高炉冷却系统，电厂水循环系统，水（油）泵指示系统自动喷水灭火系统中2、定义：用于各种系统中观察或系统中将水（油）流信号转换成电信号的一种必备附件。

3、基本参数1）水流指示器的最大工作压力为0.6-4.0MPa。

2）公称直径水流指示器公称直径为6mm-300mm。

4、技术要求1）最大工作压力水流指示器的最大工作压力为0.6-4.0MPa。

2）延迟性能具有延迟功能的水流指示器的延迟时间应可以调节。

水流指示器进行试验所测得的延迟时间应在2s-90s范围内。

3）工作循环水流指示器进行试验，经500周期动作，试验中应动作灵敏、复位迅速。

4）耐腐蚀性能水流指示器按标准规定进行腐蚀试验，试验后其任何部件不能出现影响性能的裂纹等腐蚀损坏。

试验后应经过6.8灵敏度试验，试验结果应符合标准规定。

5）刚性非金属材料经空气老化试验后，试件不得出现弯曲、蠕变、裂纹或其他影响水流指示器功能的损坏。

如果叶片采用聚乙烯材料，耐环境应力开裂能力，试验后叶片应无裂纹。

6）抗冲击性能经三次6.8J能量的冲击后，不得有零件松动而妨碍水流指示器动作。

试验后应检查水流指示器的外壳,如果外壳出现断裂而不影响水流指示器的动作，则为合格。

如果外壳用于防尘或防潮，而外壳断裂，水流指示器则为不合格。

7）弹性非金属密封垫抗水老化性能弹性非金属密封垫应按6.7进行水老化试验, O形圈除外。

试验后应检查密封垫与夹具之间，不得出现松动、粘结及密封垫变脆、变软现象。
