直流系统绝缘降低危害及解决方法
直流系统绝缘降低问题的探讨
５１ 查 找 过 程 。 ．
５１１ 某 日直 流绝 缘 监察 装 置发 出接 地信 号 ，正极 绝缘 电阻 ． ． ５ ｋ 负极绝缘电阻 １ｋ） 负极绝缘 降低 ， ０ Ｏ， ５１， 于是 本人利用 瞬停 法 将直流馈线逐一排除 ， 最后确定是 蓄电池组接地。
跳 闸。另外当 Ｃ点绝缘 降低后 ， Ｂ点又发生一点接地时 ， 则此电流 ５１ 将 蓄电池 同直流系统解列 ， ．． ２ 利用万用表测量正极对地 电压 通过 Ｃ点接地电阻与断路器跳 闸线圈 Ｔ Ｑ形成 回路 ，当绝缘电阻 １ ０ 负极对地电压为 ８Ｖ， ５ Ｖ， ０ 经计算得 约为第 ７ ５号蓄电池接地 。 足够小 时，此 电流达到断路器 Ｔ Ｑ动作值 ，也会引起设备的误动 ５１ 经实际测量第 ７ ．３ ． ４号蓄电池对地 电压为 ０ ，确定其为接地 Ｖ
一起220V直流母线绝缘降低异常处理分析
一起220V直流母线绝缘降低异常处理分析摘要：以某变电站220V直流母线越下限为例，通过分析如何更高效开展拉路法排查直流失地故障，对直流绝缘降低及直流电源电压偏移等故障处理预防措施进行归纳总结。
对变电站直流系统的设计、施工和运维管理有一定的参考作用。
关键词：直流越下限；直流接地；绝缘降低；电压偏移；拉路法0前言厂站直流系统主要为控制回路、信号回路、继电保护自动装置、断路器分合操作等装置提供可靠稳定的不间断电源。
当出现两点及两点以上接地时，就会造成正负极短路，致使开关和保护回路误动、拒动，且直流系统的故障可能会引发更大隐患。
由于直流电源网络分支网络多、接入设备多，回路复杂、线缆交错，客观上增加了查找直流接地故障的难度。
所以直流异常时如何快速查找和准确判定是十分重要的。
本文以某1000kV变电站220V直流母线波动越下限为例，详细分析了如何更有效、更有针对性地开展拉路法排查直流失地故障及进行故障处理，如何避免类似直流失地问题的再次发生进行归纳总结。
1异常排查及处理经过1.1 异常情况2016年8月4日，故障录波屏报直流200VⅠ段母线电压波动越下限（下限值：对地电压为88V），引起监控后台频繁出现“2号主变本体（开入41）故障录波启动2（自复归）”告警。
经查看绝缘监察装置的手动支路检测功能，发现U+：148.7V，U-：-83.7V，R+：141.7k，R-：66.2k，负级对地电压和绝缘电阻皆有下降，判断可能有失地点。
装置检测结果显示支路81、101、112绝缘电阻有下降，分别为：89.0k，36.2kΩ，82.4k。
故障发生前一周，站内无一二次工作。
1.2 故障排查先采用BZC3391A便携式绝缘检测仪进行排查，未发现异常点。
随后针对除相关的开关控制电源及保护装置电源以外的支路采用拉路法进行排查，测控、同步时钟及故障录波等（含绝缘监察装置检测的支路81、101；支路112为保护装置电源，需待汇报后进行排查）均未发现异常点。
直流接地故障的危害及处理1

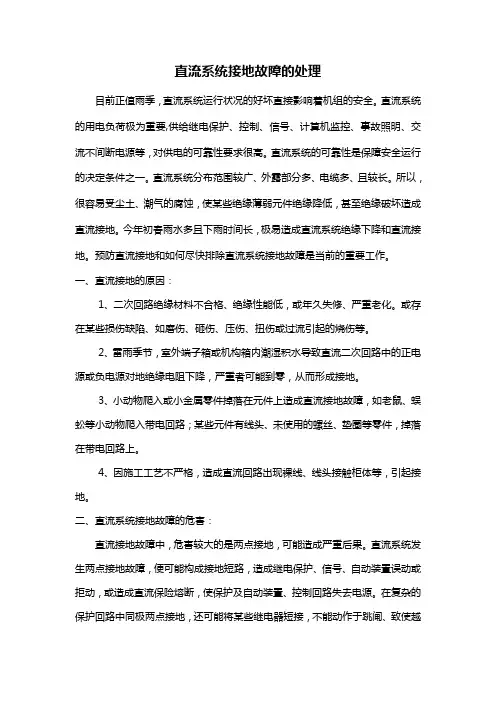

直流系统接地故障的处理目前正值雨季，直流系统运行状况的好坏直接影响着机组的安全。
直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等，对供电的可靠性要求很高。
直流系统的可靠性是保障安全运行的决定条件之一。
直流系统分布范围较广、外露部分多、电缆多、且较长。
所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
今年初春雨水多且下雨时间长，极易造成直流系统绝缘下降和直流接地。
预防直流接地和如何尽快排除直流系统接地故障是当前的重要工作。
一、直流接地的原因：1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。
或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、雷雨季节，室外端子箱或机构箱内潮湿积水导致直流二次回路中的正电源或负电源对地绝缘电阻下降，严重者可能到零，从而形成接地。
3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
4、因施工工艺不严格，造成直流回路出现裸线、线头接触柜体等，引起接地。
二、直流系统接地故障的危害：直流接地故障中，危害较大的是两点接地，可能造成严重后果。
直流系统发生两点接地故障，便可能构成接地短路，造成继电保护、信号、自动装臵误动或拒动，或造成直流保险熔断，使保护及自动装臵、控制回路失去电源。
在复杂的保护回路中同极两点接地，还可能将某些继电器短接，不能动作于跳闸、致使越级跳闸。
直流系统常见的故障是接地或绝缘降低，接地故障的危害如下：1、直流正极接地，有使保护及自动装臵误动的可能。
因为一般跳合闸线圈、继电器线圈正常与负极电源接通，若这些回路再发生一直接地，就可能引起误动作。
2、直流负极接地，有使保护自动装臵拒绝动作的可能。
因为，跳、合闸线圈、保护继电器会在这些回路再有一点接地时，线圈被接地点短接而不能动作。
直流系统绝缘降低问题探讨
直流系统绝缘降低问题探讨摘要：对直流系统绝缘降低或接地现象发生的原因、危害、处理方法和注意事项进行简要的总结和归纳。
关键词：直流系统，绝缘，绝缘降低，接地0 引言众所皆知，直流系统在电力系统中占有重要位置，直接影响着电力系统的安全稳定运行。
目前关于直流系统的技术标准，运行、检修规范，技术监督规定等规程规定已有很多，并已趋于成熟。
但是在实际运行当中，因为直流系统故障引起的事故仍然屡见不鲜。
虽然造成直流系统绝缘降低或接地的原因有很多，但如何进行有针对性的整改和防范，依然是一个值得大家去探讨的话题。
1故障告警原理目前，直流系统绝缘降低或接地一般都会由直流绝缘监控装置获取相关信息。
直流绝缘监控装置的稳定可靠已成为监视直流系统运行状况的重要前提。
一般直流回路异常时会出现以下报警信号：某段母线直流接地故障，直流正、负极母线对地绝缘电阻值下降，某条支路直流回路异常等。
直流绝缘监控装置工作的基本原理如图1所示。
在直流电源给二次负载供电的过程中，正常工作状况时流出电流I1等于流入电流I2，这样在感应器内产生的磁通相互平衡抵消。
在非正常工作状况下，如直流系统二次回路接地故障或二次回路环网、交叉等原因造成流出电流I1不等于流入电流I2时，感应器内将产生不平衡磁通，当这一不平衡磁通大于设定的值时，监察装置报接地故障报警。
图1 直流绝缘检测告警原理图2故障危害对于直流系统绝缘故障的危害，我们可以通过直流故障的类型分开讨论。
直流正极接地。
当出现直流正极接地故障时，可能造成保护及自动装置误动事故。
因为正常运行时装置的跳合闸线圈、继电器线圈都与负极电源连通，若此直流回路再发生另一点接地故障，就可能引起装置误动作。
直流负极接地。
当出现直流负极接地故障时，可能造成保护及自动装置拒动事故。
因为正常运行时装置的跳合闸线圈、继电器线圈都与负极电源连通，若此直流回路负极再出现一个接地点，线圈会被此接地点短接而造成装置无法动作。
同时，直流回路短路电流会造成电源保险熔断，并且可能烧坏继电器接点，使设备出现失去保护或操作电源丢失故障。
直流系统绝缘降低危害及解决方法
直流绝缘异常常见情况
电缆绝缘异常 故障主要是由于电缆绝缘层的老化或电缆加工、
敷设过程中的工作不慎损伤电缆绝缘层造成。 设备故障
设备在制造过程中绝缘部分受损或者绝缘材料 质量低，经过一段时间之后，薄弱部位就会裸露出 来，如果空气潮湿就可能产生直流接地故障。 其他外来物引起
外来物包括外来金属碎片、设备的紧固件及小 动物躯体等。
6
Hale Waihona Puke 直流系统构成-绝缘监测单元
直流系统绝缘监测单元是监视直流系 统绝缘情况的一种装置，可实时监测线路 对地漏电阻，此数值可根据具体情况设定。 当线路对地绝缘降低到设定值时，就会发 出告警信号。直流系统绝缘监测单元目前 有母线绝缘监测、支路绝缘监测。
7
直流系统构成-电池巡检单元
电池巡检单元就是对蓄电池在线电压 情况巡环检测的一种设备。可以实时检测 到每节蓄电池电压的多少，当哪一节蓄电 池电压高过或低过设定时，就会发出告警 信号，并能通过监控系统显示出是哪一节 蓄电池发生故障。电池巡检单元一般能检 测2V-12V的蓄电池和巡环检测1-108节蓄 电池。
5
直流系统构成-监控系统
监控系统是整个直流系统的控制、管理核心， 其主要任务是：对系统中各功能单元和蓄电池进行 长期自动监测，获取系统中的各种运行参数和状态， 根据测量数据及运行状态及时进行处理，并以此为 依据对系统进行控制，实现电源系统的全自动管理， 保证其工作的连续性、可靠性和安全性。监控系统 目前分为两种：一种是按键型还有一种是触摸屏 型。：监控系统提供人机界面操作，实现系统运行 参数显示，系统控制操作和系统参数设置。
直流系统是应用于水力、火力发电厂， 各类变电站和其它使用直流设备的用户， 为给信号设备、保护、自动装置、事故照 明、应急电源及断路器分、合闸操作提供 直流电源的电源设备。直流系统是一个独 立的电源，它不受发电机、厂用电及系统 运行方式的影响，并在外部交流电中断的 情况下，保证由后备电源—蓄电池继续提 供直流电源的重要设备。
直流系统绝缘降低的危害及处理

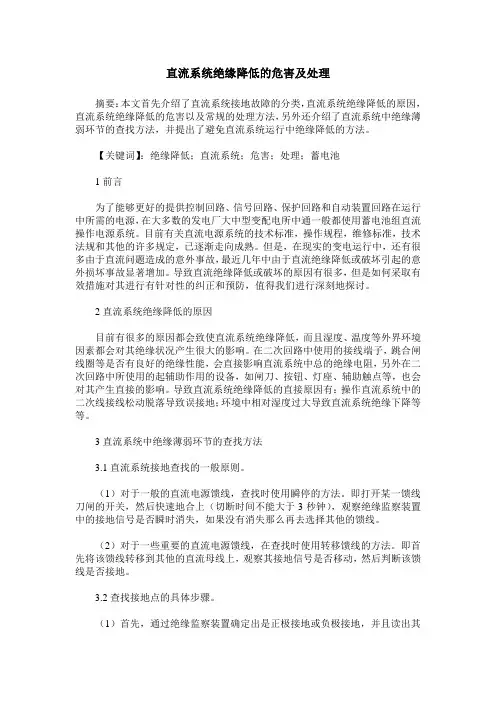

直流系统绝缘降低的危害及处理摘要：本文首先介绍了直流系统接地故障的分类，直流系统绝缘降低的原因，直流系统绝缘降低的危害以及常规的处理方法，另外还介绍了直流系统中绝缘薄弱环节的查找方法，并提出了避免直流系统运行中绝缘降低的方法。
【关键词】：绝缘降低；直流系统；危害；处理；蓄电池1前言为了能够更好的提供控制回路、信号回路、保护回路和自动装置回路在运行中所需的电源，在大多数的发电厂大中型变配电所中通一般都使用蓄电池组直流操作电源系统。
目前有关直流电源系统的技术标准，操作规程，维修标准，技术法规和其他的许多规定，已逐渐走向成熟。
但是，在现实的变电运行中，还有很多由于直流问题造成的意外事故，最近几年中由于直流绝缘降低或破坏引起的意外损坏事故显著增加。
导致直流绝缘降低或破坏的原因有很多，但是如何采取有效措施对其进行有针对性的纠正和预防，值得我们进行深刻地探讨。
2直流系统绝缘降低的原因目前有很多的原因都会致使直流系统绝缘降低，而且湿度、温度等外界环境因素都会对其绝缘状况产生很大的影响。
在二次回路中使用的接线端子，跳合闸线圈等是否有良好的绝缘性能，会直接影响直流系统中总的绝缘电阻，另外在二次回路中所使用的起辅助作用的设备，如闸刀、按钮、灯座、辅助触点等，也会对其产生直接的影响。
导致直流系统绝缘降低的直接原因有：操作直流系统中的二次线接线松动脱落导致误接地；环境中相对湿度过大导致直流系统绝缘下降等等。
3直流系统中绝缘薄弱环节的查找方法3.1直流系统接地查找的一般原则。
（1）对于一般的直流电源馈线，查找时使用瞬停的方法。
即打开某一馈线刀闸的开关，然后快速地合上（切断时间不能大于3秒钟），观察绝缘监察装置中的接地信号是否瞬时消失，如果没有消失那么再去选择其他的馈线。
（2）对于一些重要的直流电源馈线，在查找时使用转移馈线的方法。
即首先将该馈线转移到其他的直流母线上，观察其接地信号是否移动，然后判断该馈线是否接地。
3.2查找接地点的具体步骤。
电站直流系统接地事故危害分析与处理
因素 的影 响而造 成接 地 。如设 备传 动过程 中
的机械振动 、 ， 压 设备质量不 良， 绝缘材料不 合格 ， 绝缘性能低 ， 直流系统绝缘老化， 或存
并负责对公司内所有 的变电站进行 日 常维护 工作 ， 集 团 公 司 生 产 、 活 用 电 的 动 脉 所 是 生 在。在供电二次保护 系统 中， 直流 系统 的用
检修人员处理 。不论运行人员还是检修人员
检查接地 之前 ， 须依据 运行 方式 、 必 工作情 况、 气候影响判断接地点的位置 ， 应尽量一步
到位 ， 缩短查找时间。当判断不 出接地点时 ， 要用拉路法进行查找。有的单位采用负荷转 移法检查接地 ， 即将直流母线分 段 ， 将直 流
负荷 从一 条母 线 切 到 另一 母 线 ， 接 地 点 随 当
电站直流系统接地事 故危害分析与处理
能源 中心
摘
李
要
琦
本文分析了能源中一发电一车 间老变 电站 的直流 系统 接地 故障 的原 因和危 害 ， 现场 Ｉ Ｌ ， 根据
工作经验提出接地故障的处理方法 ， 保证 了直 流系统的可靠安全运行。
１ 概述
能源中心是公 司的能源供给部 门， 中 其 热电分厂负责公司的电力配变及输送工作 ，
一
ｃ小动 物爬 人或小 金属 零件 掉落 在元 件 ．
上造成直流接地故障。如老 鼠、 蜈蚣等小动 物爬人带电回路造成接地 ； 某些元件有线头 、 未使用的螺丝 、 垫圈等零件掉 落在带 电回路 上造 成接 地 。 ｄ 因工作人员疏忽造成的接地 。在带电 ．
二 次 回路上工 作 ， 直流 电源误 碰设 备外 壳 ， 将
我们决定在该站直流屏上依次拉开所有 二 次 回路 空气 开关 ， 进行 逐 一排查 ， 确定 故 障
直流系统绝缘异常的处理原则与查找方法
机械保持 ， ， 均可采用短时停运 的方法进 行查找 。 ３ ． ５ ３ ８ ０ Ｖ小车开关直流 回路的查找。３ ８ ０ Ｖ小 车开关 ， 开关合 闸 后采用机械保持 ， 控制电源 ｝ 肖 失后对其状态无影 响。 ３ ． ６ Ｕ Ｐ Ｓ直 流 电源 的查 找 。根 据 Ｕ Ｐ Ｓ运行 原 理 ， 正 常时 Ｕ Ｐ Ｓ的工 作 电源是交流 电源 ， 直流电源备用。在此种运行方式下直流 电源 可 以短时停电。 ３ ． ７ 热机用直流负荷的查找 。热机用 的直流负荷 ， 如各 种直流油
直 流系统在运行过程 中 ， 可能 由于各 种原 因造成直流系统一 点接地故 障。 如是一点接地 ， 还不会给运行带来严重后果 。 但发生 两点接地后 ， 可能会引起直 流电源故障 、 保护装 置误动 作和开关 跳闸等 ， 对机组安全运行有极大的危害。因此 ， 发生直流系统绝缘 降低或者接地时 ， 应尽快查找 。 １ 直 流 系统 绝 缘 下 降 的 现 象 目前直 流母线上均安装 了微机型绝缘监察装置 ， 利用装置显
示 的参数可 以帮助故障的查找 。当直 流系统 ｍ现某一极绝缘降低 泵 电源 ， 正常状态为备用 ， 可以在联 系后短时停电。 时， 会 出 现 如下 现象 ： ３ ． ８ 热工 电源直流的查 找。热工 电源 为两路 电源供 电， 两路 电源 １ ． １ 装置显示 的正或者负极绝缘 电阻降低。 之 间设 有隔离用二 极管 ， 当一路 电源消失后 ， 另一路 电源 自动投 １ ． ２ 装置测量的正 、 负极 电压不平衡 ， 绝缘 下降的一极 电压 降低 ， 入 。因此 ， 在两路直流电源正常时可以将其 中一路停 电。 另外一极 的电压升高。 ３ ． ９ 励 磁 调 节 器 直 流 电源 的查 找 。 励 磁 调 节 器 的 电 源 一 般 为 两 １ ． ３ 装置测量 的某一回路泄露电流增大。当故障支路被 隔绝后 ， 路。 ｕ ｎ ｉ ｔ ｒ ｏ ｌ ＠Ｆ型励磁调节器有交流 、 直流两路 。 交流 电源取 自永磁 绝缘监察装置显示 的正 、 负极电阻明显升高 ， 两极 电压趋于平衡 。 机 出 口。 正 常运 行 时 只 要 永 磁 机正 常 ， 可 以将 直 流 电源 停 运 。 如果两个特征同时出现 ， 则说明故 障支路 已经隔离。
直流系统绝缘降低的危害及处理
直流系统绝缘降低的危害及处理作者：赖波涛来源：《科学与技术》2014年第09期摘要：本文首先介绍了直流系统接地故障的分类，直流系统绝缘降低的原因，直流系统绝缘降低的危害以及常规的处理方法，另外还介绍了直流系统中绝缘薄弱环节的查找方法，并提出了避免直流系统运行中绝缘降低的方法。
【关键词】：绝缘降低；直流系统；危害；处理；蓄电池1前言为了能够更好的提供控制回路、信号回路、保护回路和自动装置回路在运行中所需的电源，在大多数的发电厂大中型变配电所中通一般都使用蓄电池组直流操作电源系统。
目前有关直流电源系统的技术标准，操作规程，维修标准，技术法规和其他的许多规定，已逐渐走向成熟。
但是，在现实的变电运行中，还有很多由于直流问题造成的意外事故，最近几年中由于直流绝缘降低或破坏引起的意外损坏事故显著增加。
导致直流绝缘降低或破坏的原因有很多，但是如何采取有效措施对其进行有针对性的纠正和预防，值得我们进行深刻地探讨。
2直流系统绝缘降低的原因目前有很多的原因都会致使直流系统绝缘降低，而且湿度、温度等外界环境因素都会对其绝缘状况产生很大的影响。
在二次回路中使用的接线端子，跳合闸线圈等是否有良好的绝缘性能，会直接影响直流系统中总的绝缘电阻，另外在二次回路中所使用的起辅助作用的设备，如闸刀、按钮、灯座、辅助触点等，也会对其产生直接的影响。
导致直流系统绝缘降低的直接原因有：操作直流系统中的二次线接线松动脱落导致误接地；环境中相对湿度过大导致直流系统绝缘下降等等。
3直流系统中绝缘薄弱环节的查找方法3.1直流系统接地查找的一般原则。
（1）对于一般的直流电源馈线，查找时使用瞬停的方法。
即打开某一馈线刀闸的开关，然后快速地合上（切断时间不能大于3秒钟），观察绝缘监察装置中的接地信号是否瞬时消失，如果没有消失那么再去选择其他的馈线。
（2）对于一些重要的直流电源馈线，在查找时使用转移馈线的方法。
即首先将该馈线转移到其他的直流母线上，观察其接地信号是否移动，然后判断该馈线是否接地。
直流故障的原因及影响和处理方法
直流故障的原因及影响和处理方法变电所中的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作，一般采用直流电源作为操作电源。
蓄电池是一种独立的操作电源，它在变电所内发生任何事故时，即使在交流电源全部消失的情况下，都能保证直流系统的用电设备可靠的连续工作。
因此直流系统的稳定、完全并保持良好的工作状态是安全运行的主要保障。
蓄电池一般采用浮充电方式运行，用浮充电机组、硅整流器或可控硅整流器作为浮充电源，浮充电源与蓄池并列运行于直流母线上。
直流系统接地时，一点接地并不马上产生什么后果，当出现第二点接地时，就可能发生短路或造成继电保护、自动装置和断路器设动，这对安全运行有极大的危害性，当直流系统发生一点接地时，应迅速查找，尽快消除，防止发生两点接地故障。
在直流系统接地时，允许运行两个小时，在两小时内由运行人员寻找接地设备，查找后及时通知检修人员消除接地故障，必要时由运行人员予以配合。
实践证明，这种做法基本上保证了直流系统处于良好的工作状态。
1 直流系统接地的原因1.1气候因素。
由于气候因素造成的直流系统接地是一种最常见的情况，如雨天或雾天可能导致室外的直流系统绝缘降低造成直流系统接地。
1.2人为因素。
由于工作人员在工作中的疏忽造成的接地。
如在带电二次回路上工作将直流电源误碰设备外壳，此种情况多为瞬间接地，检修人员清扫设备时不慎将直流回路喷上水等。
另外，检修人员检修质量的不良也会留下接地隐患，如室外设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤等。
此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。
1.3自然因素。
直流回路在运行中常常受到多种不利因素的影响，如设备传动过程中的机械振动、挤压、设备质量不良、直流系统绝缘老化等都可引起接地或成为一种接地隐患。
1.4环境因素。
在中电气高低压开关室一般离锅炉辅助设备较近，由于环境质量较差（包括粉尘、室内温度过高）不但给运行人员文明生产带来影响，而且对一次设备甚至二次设备直流系统带来负面影响，实践证明环境因素在现场对直流系统的安全运行带来较大的负面作用。
直流系统绝缘降低地危害及解决地方法
一、直流系统构成发电厂和变电所中，为控制、信号、保护、自动装置以及某些执行机构供电的电源系统，通常称为控制电源，如系统直流电源，则称为直流控制电源。
根据构成方式的不同，在发电厂和变电所中应用的有以下几种直流控制电源。
1. 蓄电池组构成的直流控制电源由蓄电池组、充电装置及直流屏等设备构成，应用于各种类型的发电厂和变电所中，是一种在各种正常和事故情况下都能保持可靠供电的电源系统或者说是一种直流不停电电源系统。
通常简称为直流控制电源系统或直流系统。
2. 电容储能式直流控制电源这是直流控制电源的一种。
正常运行时，它给电容量足够大的电容器组充电；当发生事故时，电容器组向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。
这是一种简易的直流控制电源。
在我国110KV、35KV、10KV终端变电站，以及厂用6KV配电系统在有些采用了蓄电池直流屏和硅整流电容储能直流屏作为操作、控制以及保护的电源。
二、直流系统的额定电压电力工程中,直流系统电压等级分为:❖220V❖110V❖48V❖24V常用的电压等级为220V和110V。
三、直流系统接地1. 直流系统接地的定义：当直流系统的正极或负极与大地之间的绝缘水平降到某一整定值或低于某一规定值时，统称为直流系统接地；正接地：当正极绝缘水平低于某一规定值时称为正接地；负接地：当负极绝缘水平低于某一规定值时称为负接地。
2. 接地告警门限值标准设定值根据《中华人民共和国电力行业标准DL /T856－2004》设定了本设备接地告警门限值：系统电压为220V时，告警门限：50KΩ系统电压为110V时，告警门限：15KΩ系统电压为48V时，告警门限：5KΩ系统电压为24V时，告警门限：3KΩ3. 直流系统接地故障分类直接接地（金属接地）直接接地是指直流系统电源正极或负极对地的电阻等于或接近于零的情况。
这种接地情况在直流系统中如果同时出现两点时，就很可能造成断路器误动或拒动，或熔断丝烧断等现象。
发电厂直流系统绝缘低查找及处理
发电厂直流系统绝缘低查找及处理摘要：直流系统为发电厂升压站、机组等主要设备的控制、保护回路等提供可靠的电源，一旦直流系统发生接地故障不及时消除，将严重危及机组的安全。
本文介绍发生直流系统接地的原因、查找方法。
关键词：绝缘低；接地原因；接地查找引言直流系统绝缘低报警现象经常发生，但很多直流系统是传统的绝缘监察装置，当发生直流系统正电或负电对地绝缘电阻低于报警定值时，发出报警信号。
但这种绝缘监察装置不能确定接地故障点在哪里，必须通过人工去查找。
人工查找方法繁琐费时，而且在停、送直流查找接地点过程中，增加保护误动、开关拒动危险。
采用新型的直流绝缘监测装置，可以直接检测到哪个支路发生接地；也可以使用新型仪器，不用停电也能查找到接地分路。
一、直流系统接地定义及原因1、直流系统接地定义直流电源系统正极或负极对地间的绝缘电阻值降低到小于或等于某一整定值，这时称该直流系统有正电（或负电）接地故障。
2、直流系统接地的原因直流系统在运行中受潮，直流电缆外皮绝缘损伤，直流系统设备积尘、绝缘老化，直流电源误碰设备外壳等。
二、直流系统绝缘的检测技术（一）直流电桥监测装置图1.直流电桥监测装置原理图测量电阻R1=R2=1000Ω，并与直流系统正、负极对地绝缘电阻R+、R-组成电桥的四个臂，信号继电器XJJ则接于电桥的对角线上。
正常状态下直流母线正、负极对地绝缘电阻R+与R-相等，继电器XJJ线圈中只有微小的不平衡电流流过，不动作。
当正极或负极的绝缘电阻下降时，电桥失去平衡，继电器的线圈中有电流通过。
当电流足够大时，继电器XJJ动作，其常开触点闭合，发出报警信号。
该装置简单，但仅发出报警，不能指示故障点，需要采用人工拉路法确认故障点；当正、负极绝缘电阻均等下降时，也不能发出报警。
（二）直流漏电流检测方法图2.直流漏电流检测原理图支路绝缘正常时，I+=I-，穿过漏电流传感器CA的电流大小相等，传感器无信号输出；而当发生正电接地电阻为Rg，接地电流为Ig的接地故障时，则I+=I-+Ig，流经漏电流传感器的电流大小不等，传感器输出一个反应该差值Ig 大小和方向的信号，据此判断出接地电阻的大小和接地支路的极性。
直流系统绝缘下降及接地的原因和查找方法
（ ２ ） 分 网 法 查找 。 这 种 方 法 适 用 于 两段 或 者更 多段 并 列 运 行 的 直 流母 线 ． 先 将 两段 母 线 的分 段 刀 闸拉 开 。 分 析 接 地 信 号
来 判 断 接 地 的母 线 ． 进 而 缩 小 查找 接 地 点 的 范 围 。
些 变 电 站 配 置 的 直流 系统 还 存 在 着接 地 电 阻 高 。 支路 多 ， 这
直 流 系 统 作 为 一 个 独 立 的 系统 、对 整 个 电力 系统 十 分 重
地 ：作 业 人 员在 作 业 过 程 中损 伤 电缆 绝 缘 层 或 出现 误 接 线 等
③ 环境 因素。 很 多设备 由于运行的环 要， 是 变 电站 核 心 供 电设 备 之 一 。在 变 电站 中， 直 流 系统 主 要 现 象也会导致直流接 地。 境 恶劣 而造 成 其 绝 缘 下降 ， 导 致接 地 现 象发生 ； 在 室 内温度 过 起 着 继 电保 护 、 跳 合 闸断 路 器 以及 控 制 信 号 等 。在 变 电站 中 ，
如 果 交 流 电 源 出现 故 障 ． 直流 系统 可 以作 为 直接 电 源 。 起着 关 键 的 作 用 。因此 ， 直流 系统 在 整 个供 电 系统 中发 挥 着重 要 的 作 用 。 如 直 流 系统 出现 故 障 。 将 严 重 影 响 到 变 电站 的正 常运 行 ， 对 于 直 流 系 统 常 见 的 故 障 主要 是 绝 缘 电 阻 下 降 与接 地 问题 ，
样 就会 增加 运 维人 员检 测故 障 的 。 在 实 际 工作 中运 维人 员应 该 利 用检 测仪 与 查找 仪 ， 寻 找 合
３ ． ３ 管理 直流 系统接 地 查找 的措施
（ １ ） 通 过培 训 来提 高运 维 人 员的 专 业 素 养 。 查 找 故 障点 是
变电站直流绝缘故障的处理与建议探讨
变电站直流绝缘故障的处理与建议探讨
变电站直流绝缘故障对电力系统安全运行具有很大的影响，严重的故障会导致设备甚至员工的受伤和电力系统的停运，影响广泛。
因此，对变电站直流绝缘故障的处理和建议进行探讨显得尤为重要。
首先，对于变电站直流绝缘故障的处理，需要从以下几个方面入手：
1.排查故障发生的原因：需要通过现场调查、实验室分析等方法，找出故障的根本原因，以便进行有效的处理。
2.停电维修：针对定位到的故障原因，需要选择合适的停电维修方式进行处理，保证处理的安全可靠性。
3.间隔维护：定期进行间隔维护，避免风险的发生。
1.严格按照规范操作：变电站是电力系统的重要组成部分，任何故障的发生都需要严格按照规范操作进行处理和维护。
2.增强巡检力度：对于变电站的巡检工作需要足够的重视，定期进行巡检，及时发现和解决潜在的问题。
3.引入新技术：随着现代科技的不断提升，变电站的管理和维护方式也应该不断创新和提升，引入新技术，提高管理效率。
总之，对于变电站直流绝缘故障的处理和建议需要从多个方面进行研究和探讨，才能保证电力系统安全运行和发展。
同时，也需要不断加强监管，提高安全意识，降低风险发生的概率。
直流系统绝缘降低的危害及处理
直流系统绝缘降低的危害及处理摘要:本文首先介绍了直流系统接地故障的分类，直流系统绝缘降低的原因，直流系统绝缘降低的危害以及常规的处理方法，另外还介绍了直流系统中绝缘薄弱环节的查找方法，并提出了避免直流系统运行中绝缘降低的方法。
【关键词】：绝缘降低；直流系统；危害；处理；蓄电池1前言为了能够更好的提供控制回路、信号回路、保护回路和自动装置回路在运行中所需的电源，在大多数的发电厂大中型变配电所中通一般都使用蓄电池组直流操作电源系统。
目前有关直流电源系统的技术标准，操作规程，维修标准，技术法规和其他的许多规定，已逐渐走向成熟。
但是，在现实的变电运行中，还有很多由于直流问题造成的意外事故，最近几年中由于直流绝缘降低或破坏引起的意外损坏事故显著增加。
导致直流绝缘降低或破坏的原因有很多，但是如何采取有效措施对其进行有针对性的纠正和预防，值得我们进行深刻地探讨。
2直流系统绝缘降低的原因目前有很多的原因都会致使直流系统绝缘降低，而且湿度、温度等外界环境因素都会对其绝缘状况产生很大的影响。
在二次回路中使用的接线端子，跳合闸线圈等是否有良好的绝缘性能，会直接影响直流系统中总的绝缘电阻，另外在二次回路中所使用的起辅助作用的设备，如闸刀、按钮、灯座、辅助触点等，也会对其产生直接的影响。
导致直流系统绝缘降低的直接原因有：操作直流系统中的二次线接线松动脱落导致误接地；环境中相对湿度过大导致直流系统绝缘下降等等。
3直流系统中绝缘薄弱环节的查找方法3．1直流系统接地查找的一般原则。
(1）对于一般的直流电源馈线，查找时使用瞬停的方法。
即打开某一馈线刀闸的开关，然后快速地合上(切断时间不能大于3秒钟)，观察绝缘监察装置中的接地信号是否瞬时消失，如果没有消失那么再去选择其他的馈线。
(2)对于一些重要的直流电源馈线，在查找时使用转移馈线的方法。
即首先将该馈线转移到其他的直流母线上，观察其接地信号是否移动，然后判断该馈线是否接地。
3．2查找接地点的具体步骤。
直流系统绝缘降低的危害及解决的方法
一、直流系统构成发电厂和变电所中，为控制、信号、保护、自动装置以及某些执行机构供电的电源系统，通常称为控制电源，如系统直流电源，那么称为直流控制电源。
根据构成方式的不同，在发电厂和变电所中应用的有以下几种直流控制电源。
1. 蓄电池组构成的直流控制电源由蓄电池组、充电装置及直流屏等设备构成，应用于各种类型的发电厂和变电所中，是一种在各种正常和事故情况下都能保持可靠供电的电源系统或者说是一种直流不停电电源系统。
通常简称为直流控制电源系统或直流系统。
2.电容储能式直流控制电源这是直流控制电源的一种。
正常运行时，它给电容量足够大的电容器组充电；当发生事故时，电容器组向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。
这是一种简易的直流控制电源。
在我国110KV、35KV、10KV终端变电站，以及厂用6KV配电系统在有些采用了蓄电池直流屏和硅整流电容储能直流屏作为操作、控制以及保护的电源。
二、直流系统的额定电压电力工程中,直流系统电压等级分为:❖220V❖110V❖48V❖24V常用的电压等级为220V和110V。
三、直流系统接地1.直流系统接地的定义：当直流系统的正极或负极与之间的绝缘水平降到某一整定值或低于某一规定值时，统称为直流系统接地；正接地：当正极绝缘水平低于某一规定值时称为正接地；负接地：当负极绝缘水平低于某一规定值时称为负接地。
2.接地告警门限值标准设定值根据?中华人民国电力行业标准DL /T856－2004?设定了本设备接地告警门限值：系统电压为220V时，告警门限：50KΩ系统电压为110V时，告警门限：15KΩ系统电压为48V时，告警门限：5KΩ系统电压为24V时，告警门限：3KΩ3.直流系统接地故障分类直接接地〔金属接地〕直接接地是指直流系统电源正极或负极对地的电阻等于或接近于零的情况。
这种接地情况在直流系统中如果同时出现两点时，就很可能造成断路器误动或拒动，或熔断丝烧断等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
3
直流系统构成
整流模块及蓄电池系统 监控系统 绝缘监测单元 电池巡检单元 开关量检测单元 降压单元 配电单元
a
4
直流系统构成-整流模块系统
电力整流模块就是把交流电整流成直流电的单 机模块，通常是以通过电流大小来标称（如2A模 块、5A模块、10A模块、20A模块等等），按设计 理念的不同也可以分为：风冷模块、独立风道模块、 自冷模块、智能风冷模块和智能自冷模块。它可以 多台并联使用，实现了N+1冗余。模块输出是 110V、220V稳定可调的直流电压。模块自身有较 为完善的各种保护功能如：输入过压保护、输出过 压保护、输出限流保护和输出短路保护等。
a
5
直流系统构成-监控系统
监控系统是整个直流系统的控制、管理核心， 其主要任务是：对系统中各功能单元和蓄电池进行 长期自动监测，获取系统中的各种运行参数和状态， 根据测量数据及运行状态及时进行处理，并以此为 依据对系统进行控制，实现电源系统的全自动管理， 保证其工作的连续性、可靠性和安全性。监控系统 目前分为两种：一种是按键型还有一种是触摸屏 型。：监控系统提供人机界面操作，实现系统运行 参数显示，系统控制操作和系统参数设置。
a
8
直流系统构成-开关量检测单元
开关量检测单元是对开关量在线检测及 告警干节点输出的一种设备。比如在整套系 统中哪一路断路器发生故障跳闸或者是哪路 熔断器熔断后开关量检测单元就会发出告警 信号，并能通过监控系统显示出是哪一路断 路器发生故障跳闸或者是哪路熔断器熔断。 目前开关量检测单元可以采集到1-108路开 关量和多路无源干节点告警输出。
B、E两点，D、E两点或C、E 两点接地都可能造成断路器拒 动。 u 两点接地可能引起熔断器熔断
a
6
直流系统构成-绝缘监测单元
直流系统绝缘监测单元是监视直流系统 绝缘情况的一种装置，可实时监测线路对地 漏电阻，此数值可根据具体情况设定。当线 路对地绝缘降低到设定值时，就会发出告警 信号。直流系统绝缘监测单元目前有母线绝 缘监测、支路绝缘监测。
a
7
直流系统构成-电池巡检单元
电池巡检单元就是对蓄电池在线电压情 况巡环检测的一种设备。可以实时检测到每 节蓄电池电压的多少，当哪一节蓄电池电压 高过或低过设定时，就会发出告警信号，并 能通过监控系统显示出是哪一节蓄电池发生 故障。电池巡检单元一般能检测2V-12V的 蓄电池和巡环检测1-108节蓄电池。
直流系统 绝缘降低危害及解决方法
a
1
直流系统构成 直流系统绝缘故障分类及常见情况 直流接地危害 平衡桥概念 直流系统绝缘故障分析 直流系统寄生回路（环路）特征分析 直流交流窜电故障分析 直流互窜分析 各类直流故障处理方法 分布电容对直流绝缘故障查找的影响
a
2
直流系统构成-简介
a
10
直流系统构成-配电单元
配电单元主要是直流屏中为实现交流输 入、直流输出、电压显示、电流显示等功能 所使用的器件如：电源线、接线端子、交流 断路器、直流断路器、接触器、防雷器、分 流器、熔断器、转换开关、按钮开关、指示 灯以及电流、电压表等等。
a
11
a
12
直流系统接地概念
当直流系统的正极或负极 与大地之间的绝缘水平降 到某一整定值或低于某一 规定值时，统称为直流系 统接地；
直流系统是应用于水力、火力发电厂， 各类变电站和其它使用直流设备的用户，为 给信号设备、保护、自动装置、事故照明、 应急电源及断路器分、合闸操作提供直流电 源的电源设备。直流系统是一个独立的电源， 它不受发电机、厂用电及系统运行方式的影 响，并在外部交流电中断的情况下，保证由 后备电源—蓄电池继续提供直流电源的重要 设备。
a
9
直流系统构成-降压单元
降压单元就是降压稳压设备，是合母电压输入降压单元， 降压单元再输出到控母，调节控母电压在设定范围内（110V 或220V）。当合母电压变化时，降压单元自动调节，保证输 出电压稳定。降压单元也是以输出电流的大小来标称的。降压 单元目前有两种，一种是有级降压硅链，一种是无级降压斩波。 有级降压硅链有5级降压和七级降压，电压调节点都是3.5V， 也就是说合母电压升高或下降3.5V时降压硅链就自动调节稳定 控母电压。无级降压斩波就是一个降压模块，它比降压硅链体 积小，它没有电压调节点所以输出电压也比降压硅链要稳定， 还有过压、过流、和电池过放电等功能。不过目前无级降压斩 波技术还不是很成熟常发生故障，所以还是降压硅链使用效广 泛。
a
15
直流接地故障的危害
Ø 当直流系统正极接地时，将会有造成保护误 动的可能；
Ø 当直流系统负极接地时，将会有造成保护拒 动的可能。
a
16
直流接地故障的危害分析
u 两点接地可能造成断路器误跳 A、B两点，A、C两点，A、D
两点，D、F两点接地都可能造 成断路器误跳。 u 两点接地可能造成断路器拒动
a
14
直流绝缘异常常见情况
电缆绝缘异常 故障主要是由于电缆绝缘层的老化或电缆加工、
敷设过程中的工作不慎损伤电缆绝缘层造成。 设备故障
设备在制造过程中绝缘部分受损或者绝缘材料 质量低，经过一段时间之后，薄弱部位就会裸露出 来，如果空气潮湿就可能产生直流接地故障。 其他外来物引起
外来物包括外来金属碎片、设备的紧固件及小 动物躯体等。
当正极绝缘水平低于某一 规定值时称为正接地；
当负极绝缘水平低于某一 规定值时称为负接地。
直流接地电阻整定值
a
13
直流系统接地故障分类
按故障类型分为： 直接接地（金属接地）
直接接地是指直流系统电源正极或负极对地的电阻等于或接近于 零的情况。这种接地情况在直流系统中如果同时出现两点时，就很可 能造成断路器误动或拒动，或熔断丝烧断等现象．
间接接地（非金属接地） 间接接地是指直流系统电源正极这时的接地电阻是否会对系统造成危害，就要看各个单位 的具体情况，它与系统接地的位置和继电器的灵敏度有关．
绝缘降低 绝缘降低是指直流系统所采用的电缆、设备的绝缘电阻由于某种
原因低于出厂数值。这些电缆，设备构成的直流系统的直流电源的正， 负极对地绝缘电阻总体上低于充许值．
